Tipo di prodotto	Proiettore LED a barra
Marca	Behringer
Modello	Eurolight LED Floodlight BAR 2408 RGB
Categoria	Illuminazione
Sorgente luminosa	LED RGB
Numero di LED	8 (barra)
Dimensioni approssimative (L x P x A)	1000 x 100 x 150 mm
Peso approssimativo	3,5 kg
Alimentazione elettrica	100-240 V AC, 50/60 Hz
Consumo	~30 W
Grado di protezione IP	IP20 (uso interno)
Controllo DMX	Sì, 2/3/5/28 canali
Indirizzamento DMX	001 a 512
Modalità master/slave	Sì
Telecomando IR	Opzionale (portata 10 m)
Modalità di funzionamento	Auto, Sound, Static, Program, DMX, Master/Slave
Velocità stroboscopio	Regolabile (00 a 99)
Velocità dissolvenza	Regolabile (00 a 99)
Temperatura ambiente	20 °C a 40 °C
Manutenzione	Pulire con un panno morbido e detergente per vetri professionale; aspirare l'interno ogni 3 mesi
Sicurezza	Utilizzare una presa con messa a terra; non esporre ad acqua o umidità
Riparabilità	Nessuna parte riparabile dall'utente; contattare un tecnico qualificato
Accessori inclusi	Cavo di alimentazione, supporto di montaggio (a seconda della versione)

Domande frequenti - Eurolight LED Floodlight BAR 2408 RGB BEHRINGER

Come collegare l'apparecchio in modalità DMX?

Collegare la console DMX all'ingresso DMX del primo apparecchio, quindi collegare gli apparecchi in serie. Impostare l'indirizzo DMX tramite il menu Addr (001 a 512).

Come impostare la modalità master/slave?

Sull'apparecchio master, vai al menu SLNd e scegli MAST. Sugli slave, seleziona SLAd. Collega con un cavo DMX.

Come attivare la modalità suono (Sound Control)?

Nel menu SouIn, selezionare SouIn per attivare. Impostare la sensibilità con SEnS da 00 (bassa) a 99 (alta).

Come pulire l'apparecchio?

Scollegare l'apparecchio. Utilizzare un panno morbido e un detergente per vetri professionale. Non utilizzare mai alcol o solventi. Aspirare l'interno ogni 3 mesi.

Posso usare l'apparecchio all'esterno?

No, questo apparecchio è progettato solo per uso interno. Deve essere conservato in un luogo asciutto, al riparo da umidità e polvere.

Come sostituire la batteria del telecomando?

Aprire il vano batteria. Inserire una batteria nuova rispettando la polarità (+/-). Fare riferimento allo schema nel manuale.

Cosa fare se l'apparecchio non si accende?

Verificare il cavo di alimentazione, il fusibile (se presente) e la presa di corrente. Se il problema persiste, contattare un tecnico qualificato.

Come regolare la velocità dello stroboscopio?

Nel menu Auto o Prog, utilizzare l'opzione FS (00 a 99). 00 disattiva lo stroboscopio.

Come eseguire un aggiornamento del firmware?

Questo apparecchio non dispone di aggiornamento firmware utente. La versione viene visualizzata tramite il menu UER.

Dove posso trovare il numero di serie?

Il numero di serie si trova generalmente sull'etichetta sul retro o sotto l'apparecchio.

MANUALE UTENTE Eurolight LED Floodlight BAR 2408 RGB BEHRINGER

Informazioni importanti

Attenzione

I terminali contrassegnati

con il simbolo conducono una corrente elettrica sufficiente a costituire un rischio di scossa elettrica. Usare unicamente cavi per altoparlanti (Speaker) d'elevata qualità con connettori jack T5 da 1/4" pre-installati. Ogni altra installazione o modifica deve essere effettuata esclusivamente da personale tecnico qualificato.

Attenzione

Questo simbolo, ovunque

appaia, avverte della presenza di una tensione pericolosa non isolata all'interno dello chassis, tensione che può essere sufficiente per costituire un rischio di scossa elettrica.

Attenzione

Questo simbolo,

ovunque appaia, segnala importanti istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione

Per ridurre il rischio di

scosse elettriche, non rimuovere il coperchio superiore (o la sezione posteriore). All'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualificato.

Attenzione

Per ridurre il rischio

di incendi o scosse

elettriche, non esporre questo apparecchio a pioggia e umidità. L'apparecchio non deve essere esposto a gocciolio o schizzi di liquidi e nessun oggetto contenente liquidi, come vasi, deve essere collocato sull'apparecchio.

Attenzione

Queste istruzioni di

servizio sono destinate

esclusivamente a personale qualificato. Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualificato.

1. Leggere queste istruzioni.
2. Conservare queste istruzioni.
3. Prestare attenzione a tutti gli
   avvisi
4. Applicare tutte le istruzioni.
5. Non utilizzare questo dispositivo vicino l'acqua.
6. Pulire esclusivamente con un
   panno asciutto.
7. Non bloccare le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.
8. Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplificatori) che producono calore.
9. Non escludere la sicurezza fornita dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.
10. Proteggere il cavo di alimentazione dal calpestio o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparecchio.
11. Utilizzare esclusivamente dispositivi/accessori specificati dal produttore.

1. Utilizzare solo carrelli, supporti, treppiedi, staffe o tavoli

indicati dal

produttore o

venduti con l'apparecchio. Utilizzando un carrello, prestare attenzione quando si sposta la combinazione carrello/ apparecchio per evitare lesioni dovute al ribaltamento.

1. Scollegare questo apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.
2. Per tutte le riparazioni rivolgersi a personale qualificato. La manutenzione è necessaria quando l'apparecchio è danneggiato in qualsiasi modo, come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggetti caduti nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente e è caduto.
3. L'apparecchio deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.
4. e la spina o una presa del dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

1. Smaltimento corretto di questo prodotto: questo simbolo indica che questo dispositivo non deve essere smaltito

insieme ai rifiuti domestici, secondo la Direttiva RAEE (2012/19 / UE) e la vostra legislazione nazionale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il riciclaggio di rifiuti di apparecchiature elettriche ed elettroniche (RAEE). La cattiva gestione di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al corretto smaltimento di questo prodotto contribuirà all'utilizzo

efficiente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le apparecchiature per il riciclaggio vi invitiamo a contattare l'ufficio comunale locale o il servizio di raccolta dei rifiuti domestici.

1. Non installare in uno spazio ristretto, come in una libreria o in una struttura simile.
2. Non collocare sul dispositivo fonti di fiamme libere, come candele accese.
3. Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie esauste.
4. Utilizzare questo apparecchio in climi tropicali e/o moderati.

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affidi in tutto o in parte a qualsiasi descrizione, fotografia o dichiarazione contenuta qui. Specifiche tecniche, aspetti e altre informazioni sono soggette a modifiche senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Auratone e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2020 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su musictribe.com/warranty.

Ulteriori istruzioni di sicurezza

1. Aprendo la confezione, estraete tutti gli accessori e mettete il dispositivo su un tavolo per un ispezione. Innanzitutto controllate che gli accessori sono completi, quindi ispezionate attentamente il dispositivo per eventuali danni. In caso di danni, contattate immediatamente il rivenditore.
2. Alimentazione c.a.: verificate che l'alimentazione locale sia conforme ai requisiti della tensione nominale del dispositivo.
3. Il dispositivo è adatto solo per funzionamento in interni. Dovrebbe essere tenuto in un ambiente asciutto e lontano da umidità, riscaldamento e polvere. Per prevenire e/o ridurre il rischio di scosse elettriche o incendi, evitare che il dispositivo venga a contatto con acqua, umidità o altri liquidi.
4. Non installare il dispositivo direttamente sopra o vidno a superfici e/o materiali combustibili.
5. Il personale che installa, utilizza e fa manutenzione del dispositivo deve essere certificato e autorizzato a farlo.
6. Se il dispositivo sembra non funzionare correttamente, interrompetene immediatamente l'utilizzo. Non tentate di riparare il dispositivo, ma contattate il centro di assistenza tecnica autorizzato più vicino. Se le parti sono danneggiate, utilizzate sempre parti di ricambio ufficiali e identiche.
7. Per evitare il rischio di scosse elettriche, durante il funzionamento non toccate nessun cavo elettrico.
8. Accertatevi che il dispositivo sia usato con temperatura operativa inferiore a 40°C e superiore -20°C.
9. Durante il normale funzionamento la temperatura massima dell'alloggiamento del dispositivo può raggiungere gli 80°C, non toccare.
10. Il dispositivo deve essere usato esclusivamente con un impianto di alimentazione con corretta messa a terra e il cavo di terra deve essere collegato al cavo di terra dell'impianto di alimentazione. Il segno di terra/massa del dispositivo deve essere collegato all'impianto dell'installazione.
11. Non utilizzare il dispositivo in caso di danni all'isolamento del cavo di alimentazione e non far passare il cavo di alimentazione in modo che si sovrapponga ad altri cavi dell'impianto.
12. Quando il dispositivo non è usato o per la sua pulizia, scollegare il cavo di alimentazione dal dispositivo.
13. All'interno del dispositivo non ci sono componenti riparabili dall'utente. Prima di utilizzare il dispositivo, assicuratevi che sia sicuro e che tutte le viti e i raccordi siano montati. Il dispositivo non deve essere usato se la custodia esterna del dispositivo è aperta o allentata.
14. Devono essere effettuati controlli regolari da personale qualificato per garantire che il sistema rimanga in condizioni sicure e stabili.
15. Quando il dispositivo è sospeso assicuratevi che l'area sottostante sia libera dal passaggio delle persone. Non sospendere il prodotto in aree accessibili o utilizzabili dal pubblico.

Sicurezza secondaria

Tutte le unità di illuminazione installate in teatri, studi o altri luoghi di lavoro e di intrattenimento devono, oltre al principali mezzi di sospensione portanti, essere fornite di un sistema di sicurezza secondaria indipendente, con certificazione appropriata e fissata in modo sicuro. Il dispositivo di sicurezza aggiuntivo deve essere montato in modo tale che, nel caso in cui la sospensione primaria si rompa, l'unità sia bloccata dal dispositivo di sicurezza senza alcuna caduta né oscillazione.

Cura e pulizia del dispositivo

Durante l'utilizzo e l'ispezione di questo prodotto, fate attenzione ai seguenti punti:

- Tutte le viti e i componenti del prodotto installato devono essere fissati in modo sicuro e non essere arrugginiti o danneggiati

- La custodia esterna, la lente, le parti di fissaggio e il luogo di installazione (come soffitto, gancio, capriata, ecc.) non devono essere deformati.

- Il cavo di alimentazione non deve essere danneggiato. L'installazione e l'uso del dispositivo devono essere eseguiti da tecnici qualificati e protetti da potenziali rischi per la sicurezza.

ATTENZIONE: scollegate il cavo di alimentazione prima di eseguire la manutenzione del dispositivo!

Prima di scollegare il dispositivo o iniziare i lavori di manutenzione, assicuratevi che il dispositivo sia scollegato. È molto importante mantenere il dispositivo pulita. Se è pulita non solo mantiene l'uscita alla massima luminosità ma prolunga anche la sua durata. Utilizzate un detergente professionale per vetri di alta qualità e usare un panno morbido. Non usate in nessun caso alcol o solventi chimici. L'interno del dispositivo e la ventola devono essere puliti almeno ogni tre mesi con un aspirapolvere.

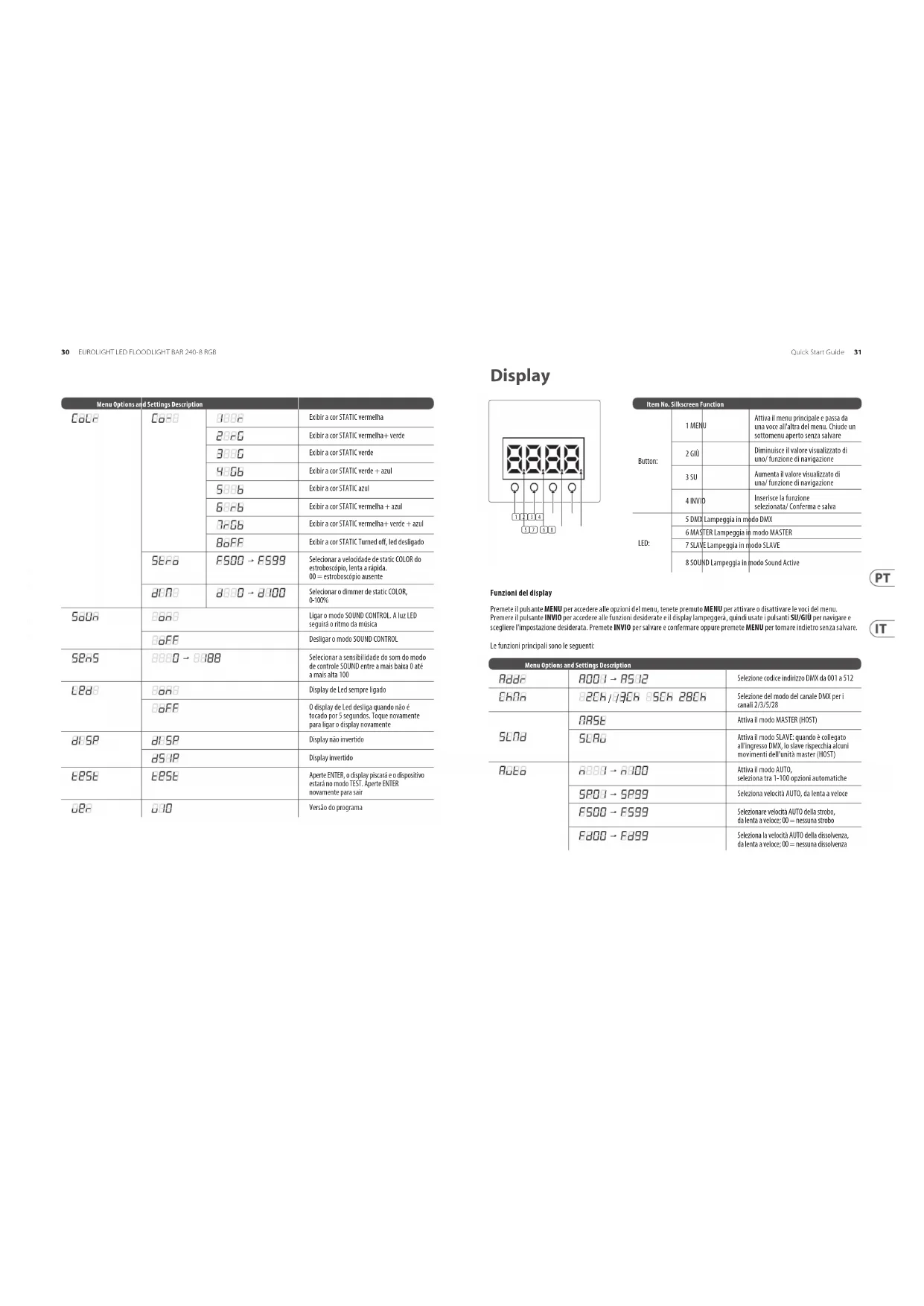

Display

8888 111014 117 118

Item No. Silkscreen Function
Button:	1 MENU		Attiva il menu principale e passa da una voce all'alttra del menu. Chiude un sottomenu aperto senza salvare
	2 GIÙ		Diminuisce il valore visualizzato di uno/ funzione di navigazione
	3 SU		Aumenta il valore visualizzato di una/ funzione di navigazione
	4 INVIO		Inserisce la funzione selezionata/ Conferma e salva
LED:	5 DMX Lampeggia in modo DMX
	6 MASTER Lampeggia in modo MASTER
	7 SLAVE Lampeggia in modo SLAVE
	8 SOUND Lampeggia in modo Sound Active

Funzioni del display

Premete il pulsante MENU per accedere alle opzioni del menu, tenete premuto MENU per attivare o disattivare le voci del menu. Premere il pulsante INVIO per accedere alle funzioni desiderate e il display lampeggerà, quindi usate i pulsanti SU/GIÜ per navigare e scegliere l'impostazione desiderata. Premete INVIO per salvare e confermare oppure premete MENU per tornare indletro senza salvare.

Le funzioni principali sono le seguenti:

Menu Options and Settings Description
Addc	A001 → AS 12	Selezione codice indirizzo DMX da 001 a 512
ChOn	B2Ch/7Ch BSCh 28Ch	Selezione del modo del canale DMX per i canali 2/3/5/28
SLNd	NAS6	Attiva il modo MASTER (HOST)
	SLAu	Attiva il modo SLAVE: quando è collegato all'ingresse DMX, lo slave rispecchia alcuni movimenti dell'unità master (HOST)
Au8a	A888 → A900	Attiva il modo AUTO, seleziona tra 1-100 opzioni automatiche
	SP01 → SP99	Seleziona velocità AUTO, da lenta a veloce
	FS00 → FS99	Selezionare velocità AUTO della strobo, da lenta a veloce: 00 = nessuna strobo
	Fd00 → Fd99	Seleziona la velocità AUTO della dissolvenza, da lenta a veloce: 00 = nessuna dissolvenza
PcoG	Pc00 - Pc21	Attiva il modo PROG, seleziona i giochi di lucro tra 00-21 preset
	SP01 - SP99	Seleziona la velocità PROG, da lenta a veloce
	FS00 - FS99	Selezionare la velocità PROG della strobo, da lenta a veloce 00 = no strobe
	Fd00 - Fd99	Selezionare la velocità PROG della strobo, da lenta a veloce 00 = no fade
	Co50	Mostra il colore principale rosso
		Mostra il colore principale rosso + verde
		Mostra il colore principale verde
		Mostra il colore principale verde + blu
		Mostra il colore principale blu
		Mostra il colore principale rosso + blu
		Mostra il colore principale rosso + verde + blu
		Mostra lo spegnimento del colore di sfondo, led spento
	Co-2	Mostra del colore di sfondo rosso
		Mostra del colore di sfondo rosso + verde
		Mostra del colore di sfondo verde
		Mostra del colore di sfondo verde + blu
		Mostra del colore di sfondo blu
		Mostra del colore di sfondo rosso+ blu
		Mostra del colore di sfondo rosso + verde + blue
		Mostra lo spegnimento del colore di sfondo, led spento

Menu Options and Settings Description
Color	Color	8888	Mostra colore STATICO rosso
		2880	Mostra colore STATICO rosso + verde
		3880	Mostra colore STATICO verde
		4886	Mostra colore STATICO verde + blu
		5886	Mostra colore STATICO blu
		6886	Mostra colore STATICO rosso + blu
		7886	Mostra colore STATICO rosso + verde + blu
		8886	Mostra lo spegnimento del colore statico, led spento
	Serpia	F500 → F599	Seleziona la velocità della strobo di COLOR statica, da lenta a veloce. 00 = nessuna luce stroboscopica
	d100	d800 → d100	Seleziona dimmer COLOR statico, 0-100%
Sound	Sound		Attiva il modo SOUND CONTROL.L'illuminazione a led seguirà il ritmo della musica
	BoFF		Disattiva il modo SOUND CONTROL
SepA5	8800 → 8888		Seleziona la sensibilità del suono del modosSOUND dal minimo "0" al massimo "100"
LED	Sound		Display sempre acceso
	BoFF		Quando il display non è toccato entro 5 secondi, si spegne. Torcare di nuovo per riaccendere il display
d1 SP	d1 SP		Nessun display invertito
	d5 IP		Display invertito
CESE	CESE		Premendo ENTER il display lampeggia e il dispositivo è in modo TEST. Per uscire premere di nuovo ENTER.
DBe	DIO		Versione del programma

Controllo del dispositivo

Il dispositivo può essere controllato nei seguenti modi:

1. Master/slave
2. IR remote
3. Controllo DMX

Master/Slave, Impostazione automatica

1. Collegate i dispositivi tramite il cavo DMX.
2. Il modo master/slave sarà attivato automaticamente.

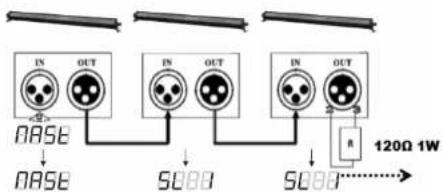

Master/Slave, impostazione manuale (Il modo Slave)

1. Collegate i dispositivi tramite il cavo DMX.
2. Impostare l'unità master:

2.1. Premere MENU sul primo dispositivo e selezionare SLOD
2.2. Premere ENTER
2.3. Quindi utilizzare su e giù per selezionare BASE
2.4. Premi ENTER (ora la prima unità è master)
2.5. Premere MENU sul master e selezionare Shnd. In modo master e stand alone, è possibile anche selezionare Ruaa RuaG Cola Sua
2.6. Premere ENTER
2.7. Selezionare MENU sul master e scegliere uno dei modi
2.8. Premere ENTER
2.9. Dopo 5-10 secondi di inattività, sarà attivato il modo show

1. Impostare la/e unità slave:

3.1. Premere MENU e selezionare SLENA quindi scegliere SLRA. (Usate la stessa operazione in tutte le unità slave)
3.2. Premere ENTER
3.3. Collegate i dispositivi tramite il cavo DMX, the DMX LED sarà attivato automaticamente.

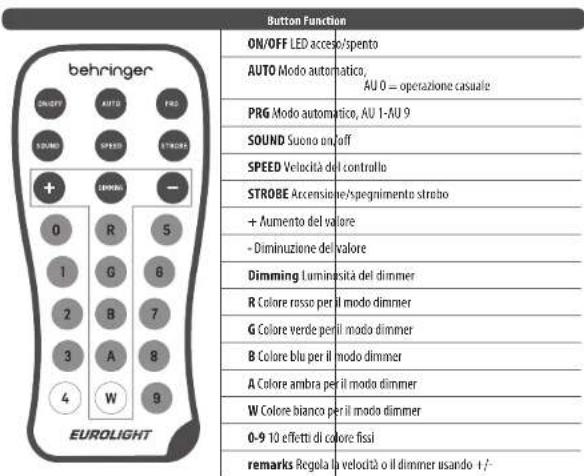

Telecomando (opzionale)

Quando si utilizza il telecomando lo spazio tra il dispositivo e il telecomando deve essere libero da ostacoli. Il telecomando ha una portata di 10 metri.

Il telecomando è un elemento opzionale disponibile separatamente.

behringer ON/OFF LED acceso/spento AUTO Modo automatico, AU 0 = operazione casuale PRG Modo automatico, AU 1-AU 9 SOUND Suono un off SPEED Velocità del controllo STROBE Accensione/spegnimento strobo + Numento del valore - Diminuzione del valore Dimming luminosità del dimmer R Colore rasso per il modo dimmer G Colore verde per il modo dimmer B Colore blu per il modo dimmer A Colore ambra per il modo dimmer W Colore bianco per il modo dimmer 0-9 10 effetti di colore fissi remarks Regola la velocità o il dimmer usando 1/2- EUROLIGHT

Batterla del telecomando

1. Il polo positivo della batteria (+) deve essere rivolto come mostrato sotto.
2. La freccia indica il gancio di plastica.

Per controllare il dispositivo usando un controller DMX è necessario innanzitutto impostare il codice di indirizzo DMX. La gamma del codice di indirizzo è 8001 - 8512. In questo modo il dispositivo può ricevere i segnali DMX.

1. Premete il tasto MENU, scegliete l'ogzione del menu Addc.
2. Premete il tasto INVIO. Il codice di indirizzo lampeggerà. Usate i tasti SU/GIÜ per scegliere il codice di indirizzo DMX. Il valore di fabbrica è impostato su 8001
3. Dopo aver impostato il codice di indirizzo, tenete premuto il tasto INVIO.
4. Collegate l'uscita della console DMX all'ingresso DMX del primo dispositivo, quindi collegate l'uscita DMX del primo dispositivo all'ingresso DMX del secondo dispositivo e così via. Collegate tutti i dispositivi.

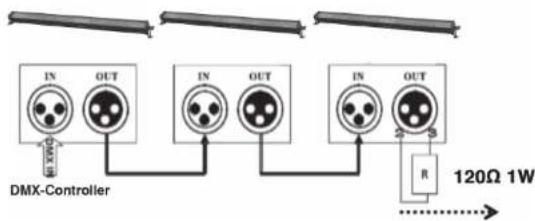

La connessione DMX richiede la terminazione (collegamento ad anello)

Durante il processo di installazione, se la linea del segnale è posata su lunga distanza o in un ambiente rumoroso, come una sala da ballo, si consiglia di utilizzare una terminazione DMX (collegamento ad anello). Ciò può ridurre qualsiasi interferenza al segnale di controllo digitale da rumor-e elettrico.

Il terminatore-DMX è costituito da un semplice connettore XLR con pin 2 e 3 collegati tramite una resistenza da 1200. Inserite il terminatore nell'uscita XLR dell'ultimo dispositivo, come mostrato nella figura:

120Ω 2 1 3 PIN 3 PIN2

DMX Channel Mode

DMX channel (choose default code)

DMX channel (2CH)

Channel Numerical Value Function
1 Effect		000 - 007 LED off
		008 - 015 Static color (red)
		016	-	023 Static color (red+green)
		024 - 031 Static color (green)
		032	-	039 Static color (green+blue)
		040 - 047 Static color (blue)
		048	-	055 Static color (red + blue)
		056	-	063 Static color (red+green+blue)
		064 - 231 Show color
		232 - 255 Sound control
3	Speed/sound sensitivity	000 - 063 Na function
		064 - 231 Show color speed: slow to fast(TCH value: 064-231)
		232	-	255 Sensitivity, sound sensitivity is higher when

DMX Channel (3CH)

Channel Numerical Value Function
1	Red	000	-	255	Red linear dimmer, 0-100%
2	Green	000	-	255	Green linear dimmer, 0-100%
3	Blue	000	-	255	Blue linear dimmer, 0-100%

DMX Channel (5CH)

Channel Numerical Value Function
1	Red	000	-	255	Red linear dimmer, 0-100%
2	Green	000	-	255	Green linear dimmer, 0-100%
3	Blue	000	-	255	Blue linear dimmer, 0-100%
4	Full dimmer	000	-	255	LED full dimmer, 0-100%

Informazioni importanti

1. Registratevi online.

Vi invitiamo a registrare il nuovo apparecchio Music Tribe subito dopo averlo acquistato visitando behringer. com. La registrazione dell'acquisto tramite il nostro semplice modulo online ci consente di elaborare le richieste di riparazione in modo più rapido ed efficiente. Leggete anche i termini e le condizioni della nostra garanzia, qualora applicabile.

1. Malfunzionamento. Nel caso in cui il rivenditore autorizzato Music Tribe non si trovi nelle vostre vicinanze, potete contattare il Music Tribe Authorized Fulfiller per il vostro paese, elencato in "Support" @ behringer.com. Se la vostra nazione non è elencata, controllate se il problema può essere risolto tramite il nostro "Online Support" che può anche essere trovato sotto "Support" @ behringer.com. In alternativa, inviate una richiesta di garanzia online su behringer.com PRIMA di restituire il prodotto.

3. Collegamento

all'alimentazione. Prima di collegare l'unità a una presa di corrente, assicuratevi di utilizzare la tensione di rete corretta per il modello specifico. I fusibili guasti devono essere sostituiti, senza eccezioni, con fusibili dello stesso tipo e valore nominale.

We Hear You
