MANUALE UTENTE LED Floodlight Bar 2408 RGBR BEHRINGER

Informazioni Importanti

CAUTION

DO NOT OPEN!

ATTENTION SQUE D'ÉLECTROCUTIC

Attenzione

I terminali contrassegnati

con il simbolo conducono una corrente elettrica suffi ciente a costituire un rischio di scossa elettrica. Usare unicamente cavi per altoparlanti (Speaker) d'elevata qualità con connettori jack TS da ¼" pre-installati. Ogni alta installazione o modifi ca deve essere effettuata esclusivamente da personale tecnico qualifi cato.

Attenzione

Questo simbolo, ovunque

appala, avverte della

presenza di una tensione pericolosa non isolata all'interno dello chassis, tensione che può essere suffi ciente per costituire un rischio di scossa elettrica.

Attenzione

Questo simbolo,

ovunque appaia, segnala importanti istruzioni operative e di manutenzione nella documentazione allegata. Si invita a leggere il manuale.

Attenzione

Per ridurre il rischio di

scosse elettriche, non

rimuovere il coperchio superiore (o la sezione posteriore). All'interno non ci sono parti riparabili dall'utente. Per la manutenzione rivolgersi a personale qualifi cato.

Attenzione

Per ridurre il rischio di

incendi o scasse elettriche,

non esporre questo apparecchio a pioggia e umidità. L'apparecchio non deve essere esposto a gocciolio o schizzi di liquidi e nessun oggetto contenente liquidi, come vasi, deve essere collocato sull'apparecchio.

Attenzione

Queste istruzioni di

servizio sono destinate

esclusivamente a personale qualifi cato. Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quelli contenuti nel manuale di istruzioni. Le riparazioni devono essere eseguite da personale di assistenza qualifi cato.

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Prestare attenzione a tutti gli avvisi.

4. Applicare tutte le istruzioni.

5. Non utilizzare questo dispositivo vicino l'acqua.

6. Pulire esclusivamente con un panno asciutto.

7. Non bloccare le aperture di ventilazione. Installare in conformità con le istruzioni del produttore.

8. Non installare vicino a fonti di calore come radiatori, termoregolatori, stufe o altri apparecchi (inclusi amplifi catori) che producono calore.

9. Non escludere la sicurezza fornita dalla spina polarizzata o con messa a terra. Una spina polarizzata ha due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di messa a terra. La lama larga o il terzo polo sono forniti per la vostra sicurezza. Se la spina fornita non si adatta alla presa, consultare un elettricista per la sostituzione della presa obsoleta.

10. Proteggere il cavo di alimentazione dal calpestio o essere schiacciato in particolare alle spine, prese di corrente e il punto in cui esce dall'apparecchio.

11. Utilizzare esclusivamente dispositivi/accessori specifi cati dal produttore.

12. Utilizzare solo

carrelli, supporti,

treppiedi, staff e o

tavoli indicati dal

produzione 6

venduti con

l'apparecchio. Utilizzando un carrello, prestare attenzione quando si sposta la combinazione carrello/apparecchio per evitare lesioni dovute al ribaltamento.

1. Scollegare questo apparecchio durante i temporali o se non è utilizzato per lunghi periodi di tempo.

2. Per tutte le riparazioni rivolgersi a personale qualifi cato. La manutenzione è necessaria quando l'apparecchio è danneggiato in qualsiasi modo,

come danneggiamento del cavo di alimentazione o della spina, versamento di liquido o oggetti caduti nell'apparecchio, se l'apparecchio è stato esposto a pioggia o umidità, se non funziona normalmente o è caduto.

1. L'apparecchio deve essere collegato a una presa di corrente elettrica con messa a terra di protezione.

2. e la spina o una presa del dispositivo è utilizzata come dispositivo di disconnessione, deve essere facilmente utilizzabile.

17. Smaltimento

corretto di questo

prodotto: questo

simbolo indica che

questo dispositivo non

deve essere smaltito

insieme ai rifi uti domestici, secondo la Direttiva RAEE (2012/19 / UE) e la vostra legislazione nazionale. Questo prodotto deve essere portato in un centro di raccolta autorizzato per il riciclaggio di rifi uti di apparecchiature elettriche ed elettroniche (RAEE). La cattiva gestione di questo tipo di rifi uti potrebbe avere un possibile impatto negativo sull ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associate alle apparecchiature elettriche ed elettroniche. Nello stesso tempo la vostra collaborazione al

corretto smaltimento di questo prodotto contribuirà all'utilizzo effi ciente delle risorse naturali. Per ulteriori informazioni su dove è possibile trasportare le apparecchiature per il ricidaggio vi invitiamo a contattare l'uffi ciò comunale locale o il servizio di raccolta dei rifi uti domestici.

1. Non installare in uno spazio ristretto, come in una libreria o in una struttura simile.

2. Non collocare sul dispositivo fonti di fi amme libere, come candele accese.

3. Per lo smaltimento delle batterie, tenere in considerazione gli aspetti ambientali. Le batterie devono essere smaltite in un punto di raccolta delle batterie esauste.

4. Questo apparecchio può essere usato in climi tropicali e temperati fi no a 45°C.

5. Il telecomando contiene una batteria a bottone/gettone. Se la batteria bottone/gettone è ingerita, in sole 2 ore può causaregravi ustioni interne e può portare alla morte.

6. Conservate le batterie nuove e usate fuori dalla portata dei bambini. Se il vano batteria non si chiude saldamente, interrompete l'utilizzo del prodotto e tenete il prodotto fuori dalla portata dei bambini. Se pensate che le batterie possano essere state ingerite o collocate all'interno di qualsiasi parte del corpo, consultate immediatamente un medico.

DISCLAIMER LEGALE

Music Tribe non si assume alcuna responsabilità per eventuali danni che possono essere subiti da chiunque si affi di in tutto o in parte a qualsiasi descrizione, fotografi o a dichiarazione contenuta qui. Specifi che tecniche, aspetti e altre informazioni sono soggette a modifi che senza preavviso. Tutti i marchi sono di proprietà dei rispettivi titolari. Midas, Klark Teknik, Lab Gruppen, Lake, Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone

e Coolaudio sono marchi o marchi registrati di Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Tutti i diritti riservati.

GARANZIA LIMITATA

Per i termini e le condizioni di garanzia applicabili e le informazioni aggiuntive relative alla garanzia limitata di Music Tribe, consultare online i dettagli completi su musictribe.com/warranty.

Ulteriori istruzioni di sicurezza

1. Aprendo la confezione, estraete tutti gli accessori e mettete il dispositivo su un tavolo per un ispezione. Innanzitutto controllate che gli accessori sono completi, quindi ispezionate attentamente il dispositivo per eventuali danni. In caso di danni, contattate immediatamente il rivenditore.
2. Alimentazione c.a.: verificate che l'alimentazione locale sia conforme ai requisiti della tensione nominale del dispositivo.
3. Il dispositivo è adatto solo per funzionamento in interni. Dovrebbe essere tenuto in un ambiente asciutto e lontano da umidità, riscaldamento e polvere. Per prevenire e/o ridurre il rischio di scosse elettriche o incendi, evitare che il dispositivo venga a contatto con acqua, umidità o altri liquidi.
4. Non installare il dispositivo direttamente sopra o vidno a superfici e/o materiali combustibili.
5. Il personale che installa, utilizza e fa manutenzione del dispositivo deve essere certificato e autorizzato a farlo.
6. Se il dispositivo sembra non funzionare correttamente, interrompetene immediatamente l'utilizzo. Non tentate di riparare il dispositivo, ma contattate il centro di assistenza tecnica autorizzato più vicino. Se le parti sono danneggiate, utilizzate sempre parti di ricambio ufficiali e identiche.
7. Per evitare il rischio di scosse elettriche, durante il funzionamento non toccate nessun cavo elettrico.
8. Accertatevi che il dispositivo sia usato con temperatura operativa inferiore a 40°C e superiore -20°C.
9. Durante il normale funzionamento la temperatura massima dell'alloggiamento del dispositivo può raggiungere gli 80°C, non toccare.
10. Il dispositivo deve essere usato esclusivamente con un impianto di alimentazione con corretta messa a terra e il cavo di terra deve essere collegato al cavo di terra dell'impianto di alimentazione. Il segno di terra/ massa del dispositivo deve essere collegato all'impianto dell'installazione.
11. Non utilizzare il dispositivo in caso di danni all'isolamento del cavo di alimentazione e non far passare il cavo di alimentazione in modo che si sovrapponga ad altri cavi dell'impianto.
12. Quando il dispositivo non è usato o per la sua pulizia, scollegare il cavo di alimentazione dal dispositivo.
13. All'interno del dispositivo non ci sono componenti riparabili dall'utente. Prima di utilizzare il dispositivo, assicuratevi che sia sicuro e che tutte le viti e i raccordi siano montati. Il dispositivo non deve essere usato se la custodia estema del dispositivo è aperta o allentata.
14. Devono essere effettuati controlli regolari da personale qualificato per garantire che il sistema rimanga in condizioni sicure e stabili.
15. Quando il dispositivo è sospeso assicuratevi che l'area sottostante sia libera dal passaggio delle persone. Non suspendere il prodotto in aree accessibili o utilizzabili dal pubblico.

Sicurezza secondaria

Tutte le unità di illuminazione installate in teatri, studi o altri luoghi di lavoro e di intrattenimento devono, oltre al principali mezzi di sospensione portanti, essere fornite di un sistema di sicurezza secondaria indipendente, con certificazione appropriata e fissata in modo sicuro. Il dispositivo di sicurezza aggiuntivo deve essere montato in modo tale che, nel caso in cui la sospensione primaria si rompa, l'unità sia bloccata dal dispositivo di sicurezza senza alcuna caduta né oscillazione.

Cura e pulizia del dispositivo

Durante l'utilizzo e l'ispezione di questo prodotto, fate attenzione ai seguenti punti:

• Tutte le viti e i componenti del prodotto installato devono essere fissati in modo sicuro e non essere arrugginiti o danneggiati

- La custodia esterna, la lente, le parti di fissaggio e il luogo di installazione (come soffitto, gancio, capriata, ecc.) non devono essere deformati.

- Il cavo di alimentazione non deve essere danneggiato. L'installazione e l'uso del dispositivo devono essere eseguiti da tecnici qualificati e protetti da potenziali rischi per la sicurezza.

ATTENZIONE: scollegate il cavo di alimentazione prima di eseguire la manutenzione del dispositivo!

Prima di scollegare il dispositivo o iniziare i lavori di manutenzione, assicuratevi che il dispositivo sia scollegato. È molto importante mantenere il dispositivo pulito. Se è pulito non solo mantiene l'uscita alla massima luminosità ma prolunga anche la sua durata. Utilizzate un detergente professionale per vetri di alta qualità e usare un panno morbido. Non usate in nessun caso alcol o solventi chimici. L'interno del dispositivo e la ventola devono essere puliti almeno ogni tre mesi con un aspirapolvere.

Item No. Silkscreen Function
Button:	1	MENU	Attiva il menu principale e passa da una voce all'altra del menu. Chiude un sottomenu aperto senza salvare
	2	DOWN	Diminuisce il valore visualizzato di una/ funzione di navigazione
	3	UP	Aumenta il valore visualizzato di una/ funzione di navigazione
	4	ENTER	Inserisce la funzione selezionata/ Conferma e salva
LED:	5	DMX	Lampeggia in modo DMX
	6	MASTER Lampeggia in modo MASTER
	7	SLAVE	Lampeggia in modo SLAVE
	8	SOUND Lampeggia in modo Sound Active

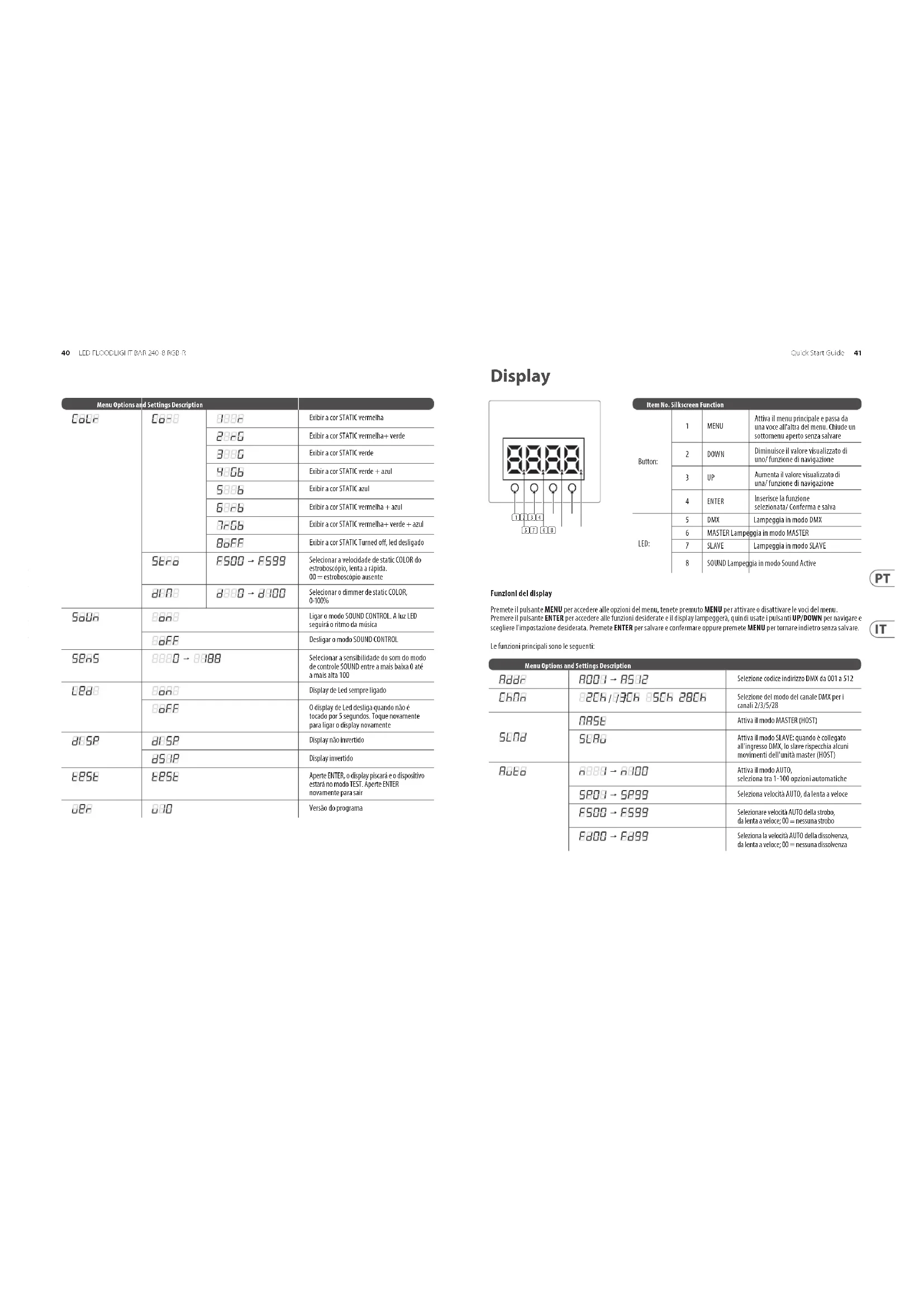

Funzioni del display

Premete il pulsante MENU per accedere alle opzioni del menu, tenete premuto MENU per attivare o disattivare le voci del menu. Premere il pulsante ENTER per accedere alle funzioni desiderate e il display lampeggerà, quindi usate i pulsanti UP/DOWN per navigare e scegliere l'impostazione desiderata. Premete ENTER per salvare e confermare oppure premete MENU per tornare indietro senza salvare.

Le funzioni principali sono le seguenti:

Menu Options and Settings Description
Addc	A001 → AS 12	Selezione codice indirizzo DMX da 001 a 512
ChOn	B2Ch/7Ch BSCh 28Ch	Selezione del modo del canale DMX per i canali 2/3/5/28
SLNd	NAS6	Attiva il modo MASTER (HOST)
	SLAu	Attiva il modo SLAVE: quando è collegato all'ingresse DMX, lo slave rispecchia alcuni movimenti dell'unità master (HOST)
Au6a	A000 → A000	Attiva il modo AUTO, seleziona tra 1-100 opzioni automatiche
	SP01 → SP99	Seleziona velocità AUTO, da lenta a veloce
	FS00 → FS99	Selezionare velocità AUTO della strobo, da lenta a veloce: 00 = nessuna strobo
	Fd00 → Fd99	Seleziona la velocità AUTO della dissolvenza, da lenta a veloce: 00 = nessuna dissolvenza
PcoG	Pc00 - Pc21	Attiva il modo PROG, seleziona i giochi di lucro tra 00-21 preset
	SP01 - SP99	Seleziona la velocità PROG, da lenta a veloce
	FS00 - FS99	Selezionare la velocità PROG della strobo, da lenta a veloce 00 = no strobe
	Fd00 - Fd99	Selezionare la velocità PROG della strobo, da lenta a veloce 00 = no fade
	Co50	Mostra il colore principale rosso
		Mostra il colore principale rosso + verde
		Mostra il colore principale verde
		Mostra il colore principale verde + blu
		Mostra il colore principale blu
		Mostra il colore principale rosso + blu
		Mostra il colore principale rosso + verde + blu
		Mostra lo spegnimento del colore di sfondo, led spento
	Co-2	Mostra del colore di sfondo rosso
		Mostra del colore di sfondo rosso + verde
		Mostra del colore di sfondo verde
		Mostra del colore di sfondo verde + blu
		Mostra del colore di sfondo blu
		Mostra del colore di sfondo rosso+ blu
		Mostra del colore di sfondo rosso + verde + blue
		Mostra lo spegnimento del colore di sfondo, led spento

Menu Options and Settings Description
Color	Co80	8800	Mostra colore STATICO rosso
		2800	Mostra colore STATICO rosso + verde
		3800	Mostra colore STATICO verde
		4800	Mostra colore STATICO verde + blu
		5800	Mostra colore STATICO blu
		6800	Mostra colore STATICO rosso + blu
		7800	Mostra colore STATICO rosso + verde + blu
		8800	Mostra lo spegnimento del colore statico, led spento
	S800	F500 → F599	Seleziona la velocità della strobo di COLOR statica, da lenta a veloce. 00 = nessuna luce stroboscopica
	d100	d800 → d100	Seleziona dimmer COLOR statico, 0-100%
SoOn	8800		Attiva il modo SOUND CONTROL.L'illuminazione a led seguirà il ritmo della musica
	8800		Disattiva il modo SOUND CONTROL
SepS	8800 → 8888		Seleziona la sensibilità del suono del modosSOUND dal minimo "0" al massimo "100"
LEd	8800		Display sempre acceso
	8800		Quando il display non è toccato entro 5 secondi, si spegne. Torcare di nuovo per riaccendere il display
dl SP	dl SP		Nessun display invertito
	d5 IP		Display invertito
tESE	tESE		Premendo ENTER il display lampeggia e il dispositivo è in modo TEST. Per uscire premere di nuovo ENTER.
uEn	u10		Versione del programma

Display

8888 0000 5000

Controllo del dispositivo

Il dispositivo può essere controllato nei seguenti modi:

1. Master/slave
2. IR remote
3. Controllo DMX

Master/Slave, Impostazione automatica

1. Collegate i dispositivi tramite il cavo DMX.
2. Il modo master/slave sarà attivato automaticamente.

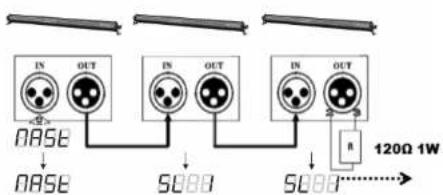

Master/Slave, impostazione manuale (Il modo Slave)

1. Collegate i dispositivi tramite il cavo DMX.
2. Impostare l'unità master:

2.1. Premere MENU sul primo dispositivo e selezionare SLOD
2.2. Premere ENTER
2.3. Quindi utilizzare su e giù per selezionare BASE
2.4. Premi ENTER (ora la prima unità è master)
2.5. Premere MENU sul master e selezionare Shnd. In modo master e stand alone, è possibile anche selezionare Ruaa RuaG Colc Sua
2.6. Premere ENTER
2.7. Selezionare MENU sul master e scegliere uno dei modi
2.8. Premere ENTER
2.9. Dopo 5-10 secondi di inattività, sarà attivato il modo show

1. Impostare la/e unità slave:

3.1. Premere MENU e selezionare SLENA quindi scegliere SLENA. (Usate la stessa operazione in tutte le unità slave)
3.2. Premere ENTER
3.3. Collegate i dispositivi tramite il cavo DMX, the DMX LED sarà attivato automaticamente.

Quando si utilizza il telecomando lo spazio tra il dispositivo e il telecomando deve essere libero da ostacoli. Il telecomando ha una portata di 10 metri.

behringerON/OFF AUTO PRISOUND SPEED STRONG+ EPPONU -W A UVR G B1 2 34 5 67 8 9EUROLIGHT	ON/OFF	Premere per accendere l'unita, premere di nuovo per spegnerla
	AUTO Attiva il modo AUTO. Usate +/- per selezionare il loop di ripetizione del preset 0-100
	PRG Attiva il modo Show. Usate +/- per selezionare il programma preset fra PRG 0-21
	SOUND Attiva/disattiva Preset Show Sound Control. Quando è attiva, premete +/- per regolare la sensibilità da 0 a 100°
	SPEED Attiva l'impostazione della velocità quando i modi AUTO e PRG sono attivi. Usate +/- per regolare la velocità da S001 a S099 x
	STROBE Attiva lo strobo. Usate +/- per regolare la velocità da 0 a 100x
	+ Premete per aumentare il valore attuale fino a un valore massimo di 100. Premete - per diminuire.
	Dimming Il dimmer può essere usato nei modi AUTO,PRG, SOUND e colore statico.
	- Premete per diminuire il valore conente a un valore minimo di 0. Premete - per aumentare.
	W, R, G, B Seleziona il colore per la modalità dimmer (bianco, rosso, verde, blu) Nota: A, UV non disponibile per questa unità
	7, 8, 9	Seleziona il colore preset. Nota: da 1 a 6 non disponibili
	Notes	*Ogni pressione di +/- aumenta/diminuisce di 1, ma se tenuto premuto, i valori cambiano più velocemente.

Batteria del telecomando

1. Il polo positivo della batteria (+) deve essere rivolto come mostrato sotto.
2. La freccia indica il gancio di plastica.

Per controllare il dispositivo usando un controller DMX è necessario innanzitutto impostare il codice di indirizzo DMX. La gamma del codice di indirizzo è 8001 - 8512. In questo modo il dispositivo può ricevere i segnali DMX.

1. Premete il tasto MENU, scegliete l'opzione del menu Adda.
2. Premete il tasto ENTER. Il codice di indirizzo lampeggerà. Usate i tasti UP/DOWN per scegliere il codice di indirizzo DMX. Il valore di fabbrica è impostato su 8001
3. Dopo aver impostato il codice di indirizzo, tenete premuto il tasto ENTER.
4. Collegate l'uscita della console DMX all'ingresso DMX del primo dispositivo, quindi collegate l'uscita DMX del primo dispositivo all'ingresso DMX del secondo dispositivo e così via. Collegate tutti i dispositivi.

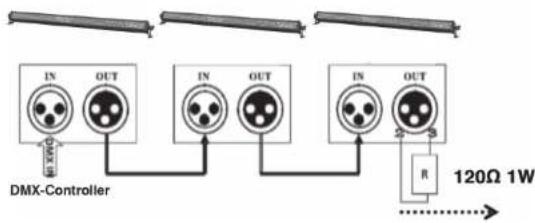

La connessione DMX richiede la terminazione (collegamento ad anello)

Durante il processo di installazione, se la linea del segnale è posata su lunga distanza o in un ambiente rumoroso, come una sala da ballo, si consiglia di utilizzare una terminazione DMX (collegamento ad anello). Ciò può ridurre qualsiasi interferenza al segnale di controllo digitale da rumor-e elettrico.

Il terminatore DMX è costituito da un semplice connettore XLR con pin 2 e 3 collegati tramite una resistenza da 120Ω. Inserite il terminatore nell'uscita XLR dell'ultimo dispositivo, come mostrato nella figura:

120Ω 2 1 3 P1B 2 P1B2

Informazioni importanti

1. Online registrieren.

Vi invitiamo a registrare il nuovo apparecchio Music Tribe subito dopo averlo acquistato visitando musictribe.com. La registrazione dell'acquisto tramite il nostro semplice modulo online ci consente di elaborare le richieste di riparazione in modo più rapido ed efficiente. Leggete anche i termini e le condizioni della nostra garanzia, qualora applicabile.

1. Malfunzionamento. Nel caso in cui il rivenditore autorizzato Music Tribe non si trovi nelle vostre vicinanze, potete contattare il Music Tribe Authorized Fulfiller per il vostro paese, elencato in "Support" @ musictribe.com. Se la vostra nazione non è elencata, controllate se il problema può essere risolto tramite il nostro "Online Support" che può anche essere trovato sotto "Support" @ musictribe.com. In alternativa, inviate una richiesta di garanzia online su musictribe.com PRIMA di restituire il prodotto.

3. Collegamento

all'alimentazione. Prima di collegare l'unità a una presa di corrente, assicuratevi di utilizzare la tensione di rete corretta per il modello specifico. I fusibili guasti devono essere sostituiti, senza eccezioni, con fusibili dello stesso tipo e valore nominale.
