MANUAL DE USUARIO LED Floodlight Bar 2408 RGBR BEHRINGER

ES Instrucciones de seguridad

Las terminales marcadas con este símbolo transportan corriente eléctrica de magnitud suí ciente como para constituir un riesgo de descarga eléctrica. Utilice solo cables de altavoz profesionales y de alta calidad con conectores TS de 6,3 mm o de bayoneta prefi jados. Cualquier otra instalación o modifi cación debe ser realizada únicamente por un técnico cualifi cado.

Este símbolo, siempre que aparece, le advierte de la presencia de voltaje peligroso sin aislar dentro de la caja; este voltaje puede ser sufi ciente para constituir un riesgo de descarga.

Este símbolo, siempre que aparece, le advierte sobre instrucciones operativas y de mantenimiento que aparecen en la documentación adjunta. Por favor, lea el manual.

Atención Para reducir el riesgo de descarga eléctrica, no quite la tapa (o la parte posterior). No hay piezas en el interior del equipo que puedan ser reparadas por el usuario. Si es necesario, póngase en contacto con personal cualifiado.

Atención Para reducir el riesgo de incendio o descarga eléctrica, no exponga este aparato a la lluvia, humedad o alguna otra fuente que pueda salpicar o derramar algún líquido sobre el aparato. No coloque ningún tipo de recipiente para líquidos sobre el aparato.

Atención Las instrucciones de servicio deben llevarlas a cabo exclusivamente personal cualifi cado. Para evitar el riesgo de una descarga eléctrica, no realice reparaciones que no se encuentren descritas en el manual de operaciones. Las reparaciones deben ser realizadas exclusivamente por personal cualifi cado.

1. Lea las instrucciones.
2. Conserve estas instrucciones.
3. Preste atención a todas las advertencias.
4. Siga todas las instrucciones.

5. No use este aparato cerca del agua.

6. Limpie este aparato con un paño seco.

7. No bloquee las aberturas de ventilación. Instale el equipo de acuerdo con las instrucciones del fabricante.

8. No instale este equipo cerca de fuentes de calor tales como radiadores, acumuladores de calor, estufas u otros aparatos (incluyendo amplifi cadores) que puedan producir calor.

9. No elimine o deshabilité nunca la conexión a tierra del aparato o del cable de alimentación de corriente. Un enchufe polarizado tiene dos polos, uno de los cuales tiene un contacto más ancho que el otro. Una clavija con puesta a tierra dispone de tres contactos: dos polos y la puesta a tierra. El contacto ancho y el tercer contacto, respectivamente, son los que garantizan una mayor seguridad. Si el enchufe suministrado con el equipo no concuerda con la toma de corriente, consulte con un electricista para

cambiar la torna de corriente obsoleta. 10. Coloque el cable de suministro de energía de manera que no pueda ser pisado y que esté protegido de objetos afi lados. Asegúrese de que el cable de suministro de energía esté protegido, especialmente en la zona de la clavija y en el punto donde sale del aparato.

1. Use únicamente los dispositivos o accesorios específi cados por el fabricante.

EN

ES

4 5 Quick Start GuideLED FLOODLIGHT BAR 240 & RGB R

12. Use
únicamente la
carretilla,
plataforma,
trípode, soporte o

por el fabricante o suministrados junto con el equipo. Al transportar el equipo, tenga cuidado para evitar daños y

calidas al tropezar con algún obstaculo. 13. Desenchufe el equipo durante tormentas o si no va a utilizarlo durante un periodo largo.

1. Confie las reparaciones únicamente a servicios técnicos cualifi cados. La unidad requiere mantenimiento siempre que haya sufrido algún daño, si el cable de suministro de energía o el enchufe presentaran daños, se hubiera derramado un líquido o hubieran caído objetos dentro del equipo, si el aparato hubiera estado expuesto a la humedad o la lluvia, si ha dejado de funcionar de manera normal o si ha sufrido algún golpe o caída.

2. Al conectar la unidad a la toma de corriente eléctrica asegúrese de que la conexión disponga de una unión a tierra.

3. Si el enchufe o conector de red sirve como único medio de desconexión, éste debe ser accesible fácilmente.

17. Cómo debe
deshacerse de este
aparato: Este simbolo
indica que este aparato
no debe ser tratado

como basura orgánica, según lo indicado en la Directiva WEEE (2012/19/EU) y a las normativas aplicables en su país. En lugar de ello deberá llevarlo al punto limpio más cercano para el reciclaje de sus elementos eléctricos / electrónicos (EEE). Al hacer esto estará ayudando a prevenir las posibles consecuencias negativas para el medio ambiente y la salud que podrían ser provocadas por una gestión inadecuada de este tipo de aparatos. Además, el reciclaje de materiales ayudará a conservar los recursos naturales. Para más información acerca del reciclaje de este aparato, póngase en contacto con

el Ayuntamiento de su ciudad o con el punto limpio local.

1. No instale esta unidad en un espacio muy reducido, tal como encastrada en una librería o simila

2. No coloque objetos con llama, como una vela encendida, sobre este aparato.

3. Tenga presentes todas las advertencias relativas al reciclaje y correcta eliminación de las pilas. Las pilas deben ser siempre eliminadas en un punto limpio y nunca con el resto de la basura orgánica.

4. Puede usar este aparato en lugares con climas tropicales y moderados que soporten temperaturas de hasta 45°C.

5. El mando a distancia contiene una pila de tipo botón. La ingestión accidental de esta pila puede producir quemaduras internas de gravedad en tan solo 2 horas, llegando incluso a producir la muerte.

6. Mantenga las pilas, tanto nuevas como usadas, lejos del alcance de los niños. Si el compartimento de la pila no queda cerrado de forma segura, deje de usar el aparato y manténgalo lejos del alcance de los niños. Si piensa que alguien ha podido ingerir accidentalmente la pila o que se la ha introducido en cualquier parte de su cuerpo, acuda inmediatamente a urgencias.

NEGACIÓN LEGAL

Music Tribe no admite ningún tipo de responsabilidad por cualquier daño o pérdida que pudiera sufrir cualquier persona por confi ar total o parcialmente en la descripciones, fotografías o afí rmaciones contenidas en este documento. Las especificaciones técnicas, imágenes y otras informaciones contenidas en este documento están sujetas a modifi caciones sin previo aviso. Todas las marcas comerciales que aparecen aquí son propiedad de sus respectivos dueños. Midas, Klark Teknik, Lab Gruppen, Lake,

Tannoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone y Coolaudio son marcas comerciales o marcas registradas de Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Reservados todos los derechos.

GARANTÍA LIMITADA

Si quiere conocer los detalles y condiciones aplicables de la garantía así como información adicional sobre la Garantía limitada de Music Tribe, consulte online toda la información en la web musictribe.com/warranty.

Instrucciones de seguridad adicionales

1. A la hora de abrir el embalaje, extraiga todos los accesorios y coloque el dispositivo sobre una mesa para poder inspecionarlo. Compruebe primero si todos los accesorios están completos e inspeccione después el dispositivo en busca de cualquier posible daño. En caso de que localice algún daño, póngase en contacto con el comercio a distribuidor lo antes posible.

2. Conexión a la corriente eléctrica: Verifique que el voltaje de su zona o país cumple con los requisitos de voltaje indicados para este dispositivo.

3. Este dispositivo ha sido diseñado únicamente para su uso en interlores. Manténgalo en un entorno seco y lejos de la humedad, calor excesivo o polvo. De cara a reducir el riesgo de una descarga eléctrica o un incendio, no permita que este aparato entre en contacto con el agua, humedad excesiva o con cualquier tipo de líquido.

4. No instale nunca este dispositivo sobre, o en las inmediaciones, de superficies o materiales combustibles.

5. Toda aquella persona que instale, utilice o repare este dispositivo debe ser un profesional con la cualificación adecuada para hacerlo.

6. En el caso de que este dispositivo de muestras de no estar funcionando correctamente, deje de usarlo de inmediato. No trate de reparar este dispositivo por sus propios medios; póngase en contacto con el servicio técnico oficial más cercano. En caso de avería de alguna pieza, sustitúyala únicamente por otra pieza idéntica oficial.

7. De cara a evitar el riesgo de una descarga eléctrica, no toque en ningún punto el cableado eléctrico con el aparato en funcionamiento.

8. Asegúrese de usar este dispositivo en un entorno de trabajo dentro de un rango de temperaturas entre los 40° y -20° C.

9. En condiciones operativas normales, dentro de la carcasa del aparata se pueden llegar hasta los 80º C, así que no la tuque.

10. Utilice este dispositivo siempre con fuentes de alimentación con conexión a toma de tierra. Esa toma de tierra deberá estar conectada con la conexión a tierra de la propia fuente de alimentación. La toma de tierra de este dispositivo debería ser conectada a los aparatos de la instalación global.

11. Nunca utilice este aparato en caso de que el aislamiento del cable de alimentación haya sufrido cualquier tipo de daño, y tampoco coloque el cable de alimentación sobre (o enrollado con) otros cables de su sistema.

12. Cuando no esté usando este aparato o cuando lo vaya a limpiar, desconecte el cable de alimentación.

13. Dentro de este aparato no hay piezas susceptibles de ser reparadas o sustituidas por el usuario final. Antes de utilizar este aparato, asegúrese de que su usa sea seguro y de que todos los tomillos y piezas estén correctamente colocadas. Si la carcasa exterior de este dispositivo está abierta o suelta, no utilice este aparato.

14. Para garantizar que este aparato sigue siendo seguro y su funcionamiento es estable, deberán ser realizadas revisiones periódicas por personal técnico cualificado.

15. Cuando coloque este aparato colgado de una estructura, asegúrese de que no vaya a haber tráfico de personas por la zona que quede debajo. Nunca coloque este aparato suspendido en zonas de paso o de posible reunión del público.

Consejos de seguridad adicionales

Cualquier dispositivo de iluminación instalado en teatros, estudios o en cualquier otro lugar de trabajo a entretenimiento deberá, aparte del sistema de fijación de carga suspendida principal, disponer de un sistema de fijación de seguridad secundario, independiente del principal y el nivel de seguridad adecuado al peso y dimensiones del aparato. Este dispositivo de seguridad adicional debe ser montado de forma de que el aparato de iluminación que esté sujetando quede perfectamente sujeto por dicho dispositivo de seguridad secundario sin oscillaciones ni descolgamientos en caso de que el sistema principal falle.

Cuidados y limpieza del dispositivo

Preste atención a los aspectos siguientes a la hora de utilizar e inspeccionar este aparato:

- Todos los tornillos y componentes del producto instalado deben ser conectados de forma segura y sin que haya herrumbre ni datíos en ninguno de ellos

- La carcasa exterior, lentes, piezas de fijación y la propia ubicación de instalación (techos, paredes, barras de fijación, etc.) no deben estar deformadas en forma alguna

• El cable de alimentación no debe estar dañado

La instalación y el manejo de este aparato debe ser realizado únicamente por técnicos profesionales preparados que deben contar con las necesarias medidas de protección.

PRECAUCIÓN: ¡Desconecte siempre el cable de alimentación antes de realizar cualquier tipo de mantenimiento de este aparato!

Antes de desconectar este aparato de cualquier sistema de fijación o iniciar cualquier tipo de mantenimiento, asegúrese de que el aparato esté desconectado de la corriente. Es muy importante mantener este dispositivo siempre limpio. El mantenerlo limpio no salo hará que la salida le afrezza el máximo brillo luminoso, sino que también alargará la vida útil del aparato. Utilice un limpiavidrios profesional y de alta calidad y un paño suave. Bajo ninguna circunstancia utilice alcohol ni ningín otro tipo de disolvente químico. La parte interior de este aparato y el ventilador deben ser limpiados como mucho una vez al trimestre con un aspirador.

Item No. Silkscreen Function
Button:	1 MENU		Activa el menú principal y conmuta entre los elementos del menu.Cierra y abre los submenús sin almacenar los datos
	2 DOWN		Reduce el valor en pantalla en uno/ función de navegación
	3 UP		Aumenta el valor en pantalla en uno/ función de navegación
	4 ENTER		Activa la función elegida/ Confirma y almacena los datos
LED:	5 DMX Parpadea en el modo DMX
	6 MASTER Parpadea en el modo MASTER
	7 SLAVE Parpadea en el modo SLAVE
	8 SOUND Parpadea en el modo Sound Active

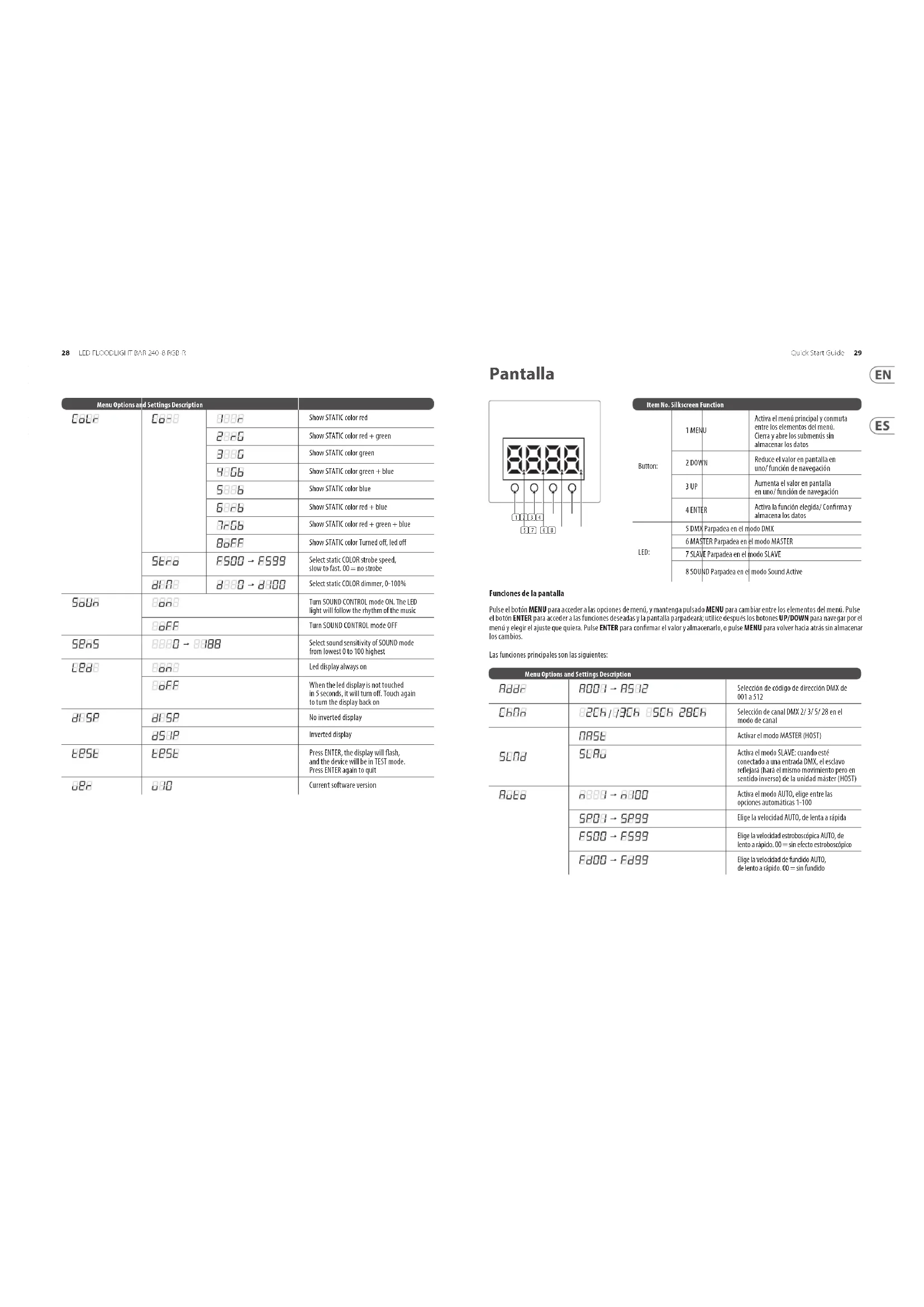

Funciones de la pantalla

Pulse el botón MENU para acceder a las opciones de menú, y mantenga pulsado MENU para cambiar entre los elementos del menú. Pulse el botón ENTER para acceder a las funciones deseadas y la pantalla parpadeará; utilice después los botones UP/DOWN para navegar por el menú y elegir el ajuste que quiera. Pulse ENTER para confirmar el valor y almacenarlo, o pulse MENU para volver hacia atrás sin almacenar los cambios.

Las funciones principales son las siguientes:

Menu Options and Settings Description
Addc	A001 - A512	Selección de código de dirección DMX de 001 a 512
ChOn	82Ch/73Ch 85Ch 28Ch	Selección de canal DMX 2/ 3/ 5/ 28 en el modo de canal
SLNd	A95E	Activar el modo MASTER (HOST)
	SLAu	Activa el modo SLAVE: cuando este conectado a una entrada DMX, el esclave reflejará (hará el mismo movimiento pero en sentido inverse) de la unidad master (HOST)
Auto	A00B - A000	Activa el modo AUTO, elige entre las opciones automáticas 1-100
	SP01 - SP99	Elige la velocidad AUTO, de lenta a rápida
	F500 - F599	Elige la velocidad estraboscóplica AUTO, de lento a rápido. 00 = sin efecto estraboscóplico
	F400 - F499	Elige la velocidad de fundido AUTO, de lento a rápido. 00 = sin fundido
ProG	Pc00 - Pc21	Activa el modo PROG, elige entre 00-21 shows de luces prefijadas
	SP01 - SP99	Elige la velocidad PROG, de lento a rápido
	FS00 - FS99	Elige la velocidad estroboscópica PROG, de lento a rápido. 00 = sin efecto estroboscópico
	Fd00 - Fd99	Elige la velocidad de fundido PROG, de lento a rápido. 00 = sin fundido
	Ca98	Hace que la luz MAIN o principal tenga color rojo
		Hace que la luz MAIN o principal tenga color rojo + verde
		Hace que la luz MAIN o principal tenga color verde
		Hace que la luz MAIN o principal tenga color verde + azul
		Hace que la luz MAIN o principal tenga color azul
		Hace que la luz MAIN o principal tenga color rojo + azul
		Hace que la luz MAIN o principal tenga color rojo + verde + azul
		Hace que la luz BACKGROUND o secundaria desactive el color, led apagado
	Ca92	Hace que la luz BACKGROUND color rojo
		Hace que la luz BACKGROUND color rojo + verde
		Hace que la luz BACKGROUND color verde
		Hace que la luz BACKGROUND color verde + azul
		Hace que la luz BACKGROUND color azul
		Hace que la luz BACKGROUND color verde rojo + azul
		Hace que la luz BACKGROUND color verde rojo + verde + azul
		Hace que la luz BACKGROUND o secundaria desactive el color, led apagado

Menu Options and Settings Description
Color	Color	1888	Hace que la luz STATIC tenga color rojo
		2960	Hace que la luz STATIC tenga color rojo + verde
		3880	Hace que la luz STATIC tenga color verde
		4866	Hace que la luz STATIC tenga color verde + azul
		5886	Hace que la luz STATIC tenga color azul
		6866	Hace que la luz STATIC tenga color rojo + azul
		7866	Hace que la luz STATIC tenga color rojo + verde + azul
		80FF	Hace que la luz STATIC desactive el color, led apagado
	Serro	F500 → F599	Elige la velocidad estrobuscópica para el color STATIC, de lento a rápido. 00 = sin efecto estrobuscópica
	d100	d880 → d100	Elige el efecto dimmer del color STATIC 0-100%
Sound	Sound		Activa (ON) el modo SOUND CONTROL. La luz del LED segurá el rítimo de la música
	off		Desactiva (OFF) el modo SOUND CONTROL
SenS	8800 → 8188		Elige la sensibilidad del sonido del modo SOUND CONTROL desde el valor más bajo (0) al más alto (100)
LED	Sound		Pantalla Led siempre activa
	off		Cuando no toque la pantalla Led durante 5 segundos, se apagará. Toque de nuevo la pantalla para volver a activaría
d1 SP	d1 SP		Pantalla directa (no invertida)
	d5 IP		Pantalla invertida
tESE	tESE		Pulse ENTER, la pantalla parpadeará y el dispositivo activará el modo TEST. Pulse ENTER de nuevo para salir de ese modo
uR	u10		Versión del programa

Affichage

8888 01015 51266

Este dispositivo puede ser controlado de las siguientes formas:

1. Máster/esclavo
2. Control remote IR
3. Control DMX

Control máster/esclavo

Máster/esclavo, ajuste automático

1. Conecte los dispositivos con un cable DMX.
2. El modo máster/esclavo se activará de forma automática.

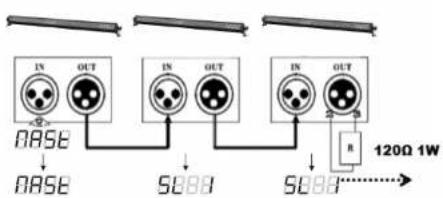

Máster/esclavo, ajuste manual (El modo Esclavo 1)

1. Conecte los dispositivos con un cable DMX.
2. Ajuste la unidad máster:

2.1. Pulse MENU en el primer dispositivo y elija SLOD
2.2. Pulse ENTER
2.3. Utilice después las flechas amiba y abajo para elegir BASE
2.4. Pulse ENTER (ahora la primera unidad será la máster o controladora)
2.5. Pulse MENU en el dispositivo máster o controlador y elija Shnd. En los modos máster y stand alone (independiente) también puede elegir Auto ProG Colr Soun
2.6. Pulse ENTER
2.7. Elija MENU en el dispositivo máster y elija uno de los modos
2.8. Pulse ENTER
2.9. Tras un periodo de entre 5-10 de inactividad, será activado el modo de show

1. Ajuste la unidad(es) esclava:

3.1. Pulse MENU y elija SLND y seleccione después SLRD. [Utilice este mismo procedimiento en todas las unidades esclavas]
3.2. Pulse ENTER
3.3. Conecte los dispositivos con un cable DMX, The DMX LED se activará.

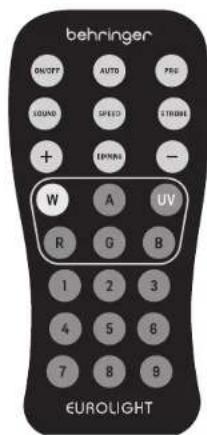

Cuando utilice el control remoto, mantenga libre de obstáculos el espacio entre el dispositivo y el control remoto. El control remoto tiene un rango de 10 metros.

	ON/OFF Pulselo para activar la unidad: pulsele de nuevo para desactivarla
	AUTO Activa el modo AUTO. Use +/- para elegir el bude de repetición del preset N 0 - 100
	PRG Modo Active Show. Use +/- para elegir el preset de programa PRG 0-21
	SOUND Activa/desactiva el control de sonido Preset Show. Cuando este activo (ON), pulse +/- para ajustar la sensibilidad entre 0 y 100°
	SPEED Activa el ajuste de velocidad cuando el modin AUTO y PRG está activado. Use +/- para ajustar la velocidad de S001 a S099°
	STROBE Activa el efecto estroboscópico. Use +/- para ajustar la velocidad entre 0 y 100°
	+ Pulse aquí para aumentar el valor actual hasta un valor máximo de 100. Pulse - para reducirlo.
	Dimming Puede usar el dimmer en los modos AUTO, PRG, SOUND y con color estático.
	- Pulse aquí para reducir el valor actual hasta un mínimo de 0. Pulse - para aumentar el valor.
	W, R, G, B Elige el color para el moda dimmer (W - blanco, R- rojo, G - verde, B - azul). Nota: A - amarillo y UV - ultravioleta no están disponibles para esta unidad.
	7, 8, 9 Elige el color del preset. Nota: 1 a 6 no están disponibles
	Notes °Cada pulsación de +/- aumenta/disminuye el valor en 1, pero si lo mantiene pulsada, el valor cambia más rápida.

Pila del control remoto

1. El polo positivo (+) de la pila debería ser colocado de la forma siguiente.
2. La flecha indica el bloqueo de plástico.

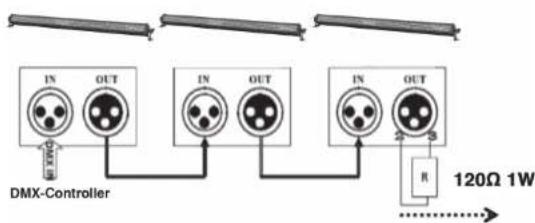

Para usar un controlador DMX para controlar este dispositivo, primero deberá ajustar el código de dirección DMX. El range para este código de dirección es de R001 - AS 12. De esta forma el dispositivo podrá recibir las señales DMX.

1. Pulse el botón MENU y elija la opción de menú B887.
2. Pulse el botón ENTER. El código de dirección parpadeará. Use UP/DOWN para elegir el código de dirección DMX que quiera. De fábrica, la unidad viene ajustada al A001
3. Una vez que haya elegido el código de dirección, mantenga pulsado el botón ENTER.
4. Realice la conexión desde la salida de la consola DMX a la entrada DMX del primer dispositivo, de la salida DMX del primero dispositivo a la entrada DMX del segundo, etc. hasta conectar todos los dispositivos.

La conexión DMX requiere terminaciones (conexión en bucle)

Durante el proceso de instalación, si la línea de señal va a suponer una tirada larga, o en entornos con mucho ruido, tal como una pista de baile, le recomendamos que use una terminación DMX (conexión en bucle). Esto reducirá posible interferencias del ruido eléctrico sobre la señal de control digital.

La terminación DMX está formada por un sencillo conector XLR con las puntas 2 y 3 conectadas a una resistencia de 120 Ω. Introduzca esta terminación en el puerto de salida XLR del último dispositivo (vea el gráfico):

1/280 2 1 3 PIN 2 PIN2

Le recomendamos que registre su nuevo aparato Music Tribe justo después de su compra accediendo a la página web musictribe.com. El registro de su compra a través de nuestro sencillo sistema online nos ayudará a resolver cualquier incidencia que se presente a la mayor brevedad posible. Además, aproveche para leer los términos y condiciones de nuestra garantía, si es aplicable en su caso.

1. Averías. En el caso de que no exista un distribuidor Music Tribe en las inmediaciones, puede ponerse en contacto con el distribuidor Music Tribe de su país, que encontrará dentro del apartado "Support" de nuestra página web musictribe.com. En caso de que su país no aparezca en ese listado, acceda a la sección "Online Support" (que también encontrará dentro del apartado "Support" de nuestra página web) y compruebe si su problema aparece descrito y solucionado alli. De forma alternativa, envíenos a través de la página web una solicitud online de soporte en periodo de garantía ANTES de devolvernos el aparato.

3. Conexiones de corriente,

Antes de enchufar este aparato a una salida de corriente, asegúrese de que dicha salida sea del voltaje adecuado para su modelo concreto. En caso de que deba sustituir un fusible quemado, deberá hacerlo por otro de idénticas especificaciones, sin excepción.
