MANUAL DE UTILIZADOR Ultra-DI DI20 BEHRINGER

Agradecemos a confiança que depositou nos produtos da Behringer ao adquirir a ULTRA-DI DI20.

Quer seja no palco, quer seja no estúdio, acontece frequentemente querermos ligar determinadas fontes sonoras directamente à mesa de mistura. De facto, existem muitos instrumentos (p. ex. Keyboards) que não possuem saídas simétricas. Até mesmo guitarras não podem ser ligadas directamente à mesa de mistura devido a uma impedância demasiado alta.

Uma DI-Box permite, interceptar um sinal directamente de uma ligação assimétrica de impedância elevada – p. ex., o sinal entre a guitarra e o amplificador da guitarra. A partir daí é possível introduzilo directamente na entrada da mesa de mistura.

Existem DI-Boxes activas e passivas. Uma DI-Box passiva é mais barata, porém, o seu rendimento depende da impedância do aparelho conectado. Caso a impedância se altere no lado da mesa de mistura, também se altera na entrada da DI-Box. Ela só funciona correctamente, se as impedâncias conectadas estiverem especificadas de forma precisa (elevadas na entrada, baixas na saída). Em contrapartida, as DI-Boxes activas não têm estas restrições. A impedância de entrada da DI20 é extremamente elevada e não tem qualquer influência sobre o fluxo de sinal pela DI-Box. A impedância de saída é simétrica e muito baixa, sendo o sinal muito menos propenso a ruídos de interferência.

Para evitar danos nos seus altifalantes, ligue primeiro a DI-Box e depois abra o respectiva secção do canal. Aplica-se o mesmo na comutação de operação bateria para operação fantasma e vice-versa.

2. Elementos de Comando

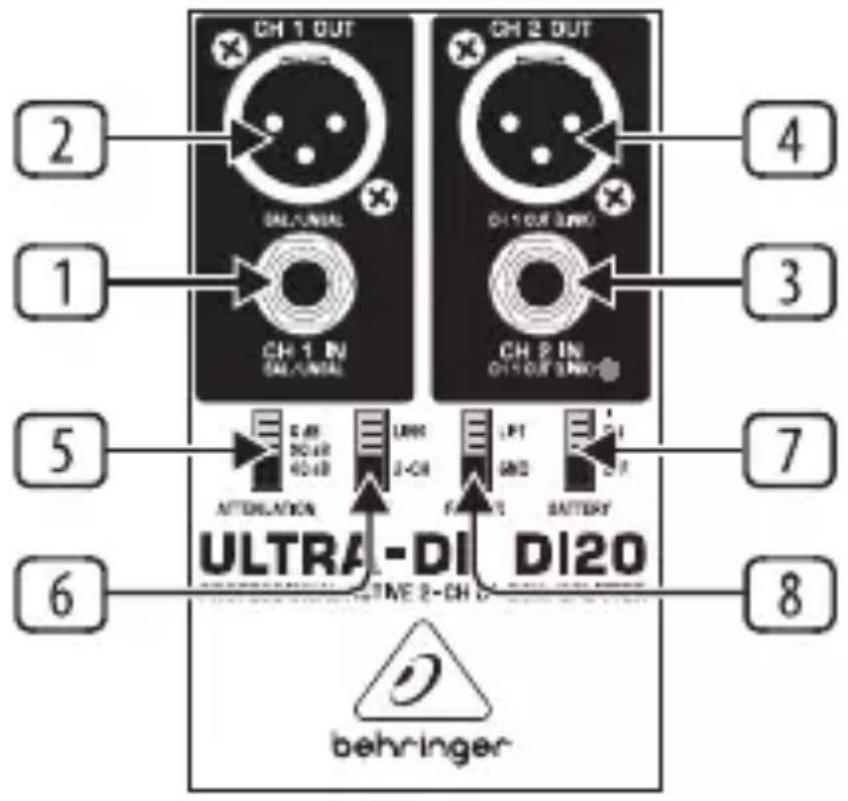

Fig. 2.1: Elementos de comando da DI20

1 A tomada jack CH.1 IN serve para ligar uma fonte de sinal assimétrica ou então simétrica ao canal 1.
2 A ligação CH.1 OUT constitui a saída simétrica com nível de microfone para o canal 1.
3 A tomada jack CH.2 IN serve para ligar uma fonte de sinal assimétrica ou então simétrica ao canal 2. Em modo LINK (ver 6) esta tomada funciona como saída e reproduz directamente o sinal existente no canal 1.
4 A ligação CH.2 OUT constitui a saída simétrica com nível de microfone para o canal 2. Em modo LINK (ver 6) esta tomada também reproduz o sinal do canal 1 simetricamente.

5 O atenuador ATTENUATION aumenta consideravelmente a gama de funcionamento da DI20; desde o nível de sinais mais baixo de um microfone de impedância elevada, ou de uma guitarra, até às ligações de altifalantes de um estágio final de guitarra (técnica transístor). A atenuação pode ser ajustada facultativamente para 20 dB e 40 dB.
Utilize o interruptor ATTENUATION, apenas se a DI20 está sobremodulada e não, por exemplo, o pré-amplificador do microfone. Se não for este o caso, deveria renunciar a esta função, para trabalhar com a menor atenuação possível.
6 Com o interruptor MODE define o modo de funcionamento da DI20. Na posição 2-CH. o aparelho funciona em modo 2 canais, podendo ser ligados sinais independentes ao canal 1 e 2. Se o interruptor se posicionar em LINK, a DI-Box funciona como Splitter. Isto significa, que só pode ser ligado um sinal à entrada do canal 1, que, no entanto, aparece nas duas saídas (canal 1 e 2) de forma simétrica. Além disso, o sinal assimétrico encontra-se na ligação CH.1 OUT e pode, por exemplo, ser ligado a um amplificador suplementar.
Se ligar um amplificador de tubos à entrada da DI20, tenha por favor em atenção, que deve ligar à tomada CH 1. OUT (LINK MODE) a respectiva impedância de carga (p. ex. uma box de guitarra).
7 Com o interruptor BATTERY vai activar o funcionamento a pilhas. Ligue-o para OFF, quando operar a DI20 com alimentação fantasma. Quando a desliga podem ocorrer ruídos de fundo, o que não é motivo de preocupação. No entanto, o interruptor não deverá ser accionado quando, p.ex., um estágio final ligado ainda está a correr com uma amplificação elevada. Para o funcionamento a pilhas necessita de uma pilha comum de 9V do tipo 6LR61.

8

Com o interruptor GROUND pode interromper a ligação de massa entre a entrada e a saída (LIFT). Dependendo da ligação à terra dos aparelhos, é possível evitar zumbidos ou loops de massa.

◇ Nunca ligue o pino 2 ou 3 ao pino 1 e nunca retire a blindagem do pino 1. Em caso contrário o aparelho não pode ser operado com alimentação fantasma (p. ex., de uma mesa de mistura).

Compartimento da pilha

Para aceder ao compartimento da pilha deve desaparafusar o parafuso na parte de trás do aparelho.

3. Possibilidades de Ligação 3.1 Intercepção de um sinal de guitarra (baixo)

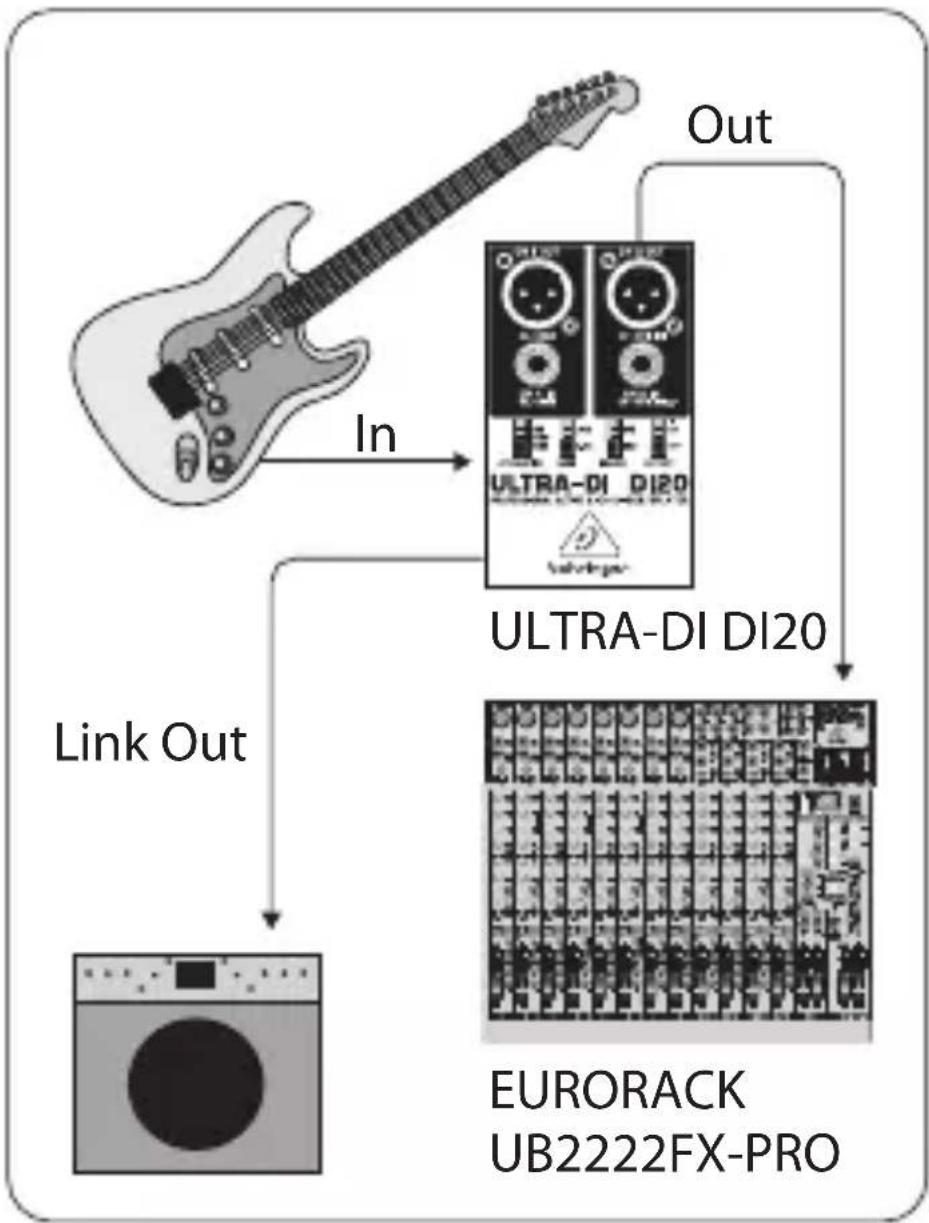

Esta figura apresenta a aplicação padrão de uma DI-Box. O sinal é conduzido uma vez assimetricamente para o amplificador de guitarra e simetricamente para a mesa de mistura (modo Link). Dado que poucos microfones transmitem linearmente as frequências graves de níveis altos, esta aplicação tem vantagens para baixos.

3.2 Conversão de um sinal de saída de um Keyboard, DJ-Mixer, etc.

Fig. 3.2: DJ-Mixer DJ-Box Mesa de mistura

Esta configuração aconselha-se, por exemplo, na utilização de um DJ-Mixer ou de uma outra fonte de sinal com nível Line. O sinal pode ainda passar por um outro amplificador, caso seja necessário um sinal de monitor separado.

4. Ligações Áudio

A ULTRA-DI DI20 da Behringer dispõe, por norma, de entradas e saídas com servo-simetria electrónica. Este conceito de ligação possui uma supressão de zumbido automática para sinais simétricos e permite um bom funcionamento, mesmo nos níveis mais altos. Deste modo o zumbido de rede, etc., induzido do exterior é eficazmente suprimido. A função servo, que também funciona automaticamente, reconhece a ligação da ocupação assimétrica de fichas e corrige o nível nominal internamente, para não ocorrer uma diferença de nível entre o sinal de entrada e o de saída (correcção 6 dB).

Fig. 4.1: Ligações XLR

5. Documentação multilíngue

As seguintes versões deste manual do usuário podem ser baixadas gratuitamente em http://behringer.com: alemão, francês, espanhol, italiano, holandês, finlandês, sueco, dinamarquês, português e grego.
