MANUAL DE UTILIZADOR Diamond Dome DD610R BEHRINGER

Segurança Importantes

Aviso!

corrente elétrica de magnitude suficiente para constituir um risco de choque elétrico. Use apenas cabos de alto-falantes de alta qualidade com plugues TS de 1/4" ou plugues com trava de torção pré-instalados. Todas as outras instalações e modificações devem ser efetuadas por pessoas qualificadas.

Este símbolo, onde quer que o encontre, alerta-o para a leitura das

instruções de manuseamento que acompanham o equipamento. Por favor leia o manual de instruções.

Atenção

De forma a diminuir

o risco de choque

eléctrico, não remover a cobertura (ou a secção de trás). Não existem peças substituíveis por parte do utilizador no seu interior. Para esse efeito recorrer a um técnico qualificado.

Atenção

Para reduzir o risco de

incêndios ou choques

eléctricos o aparelho não deve ser exposto à chuva nem à humidade. Além disso, não deve ser sujeito a salpicos, nem devem ser colocados em cima do aparelho objectos contendo líquidos, tais como jarras.

Atenção

Estas instruções de

operação devem ser utilizadas, em exclusivo, por técnicos de assistência qualificados. Para evitar choques eléctricos não proceda a reparações ou intervenções, que não as indicadas nas instruções de operação, salvo se possuir as qualifi-cações necessárias. Para evitar choques eléctricos não proceda a reparações ou intervenções, que não as indicadas nas instruções de operação. Só o deverá fazer se possuir as qualificações necessárias.

1. Leia estas instruções.

2. Guarde estas instruções.

3. Preste atenção a todos os avisos.

4. Siga todas as instruções.

5. Não utilize este dispositivo perto de água.

6. Limpe apenas com um pano seco.

7. Não obstrua as entradas de ventilação. Instale de acordo com as instruções do fabricante.

8. Não instale perto de quaisquer fontes de calor tais como radiadores, bocas de ar quente, fogões de sala ou outros aparelhos (incluindo amplificadores) que produzam calor.

8 9Quick Start GuideDIAMOND DOME DD610-R

1. Não anule o objectivo de segurança das fichas polarizadas ou do tipo de ligação à terra. Uma ficha polarizada dispõe de duas palhetas sendo uma mais larga do que a outra. Uma ficha do tipo ligação à terra dispõe de duas palhetas e um terceiro dente de ligação à terra. A palheta larga ou o terceiro dente são fornecidos para sua segurança. Se a ficha fornecida não encaixar na sua tomada, consulte um electricista para a substituição da tomada obsoleta.
2. Proteja o cabo de alimentação de pisadelas ou apertos, especialmente nas fichas, extensões, e no local de saída da unidade. Certifique-se de que o cabo eléctrico está protegido. Verifique particularmente nas fichas, nos receptáculos e no ponto em que o cabo sai do aparelho.
3. O aparelho tem de estar sempre conectado à rede eléctrica com o condutor de protecção intacto.
4. Se utilizar uma ficha de rede principal ou uma tomada de aparelhos para desligar a unidade de funcionamento, esta deve estar sempre acessível.
5. Utilize apenas ligações/acessórios especificados pelo fabricante.

1. Utilize apenas com o carrinho, estrutura, tripé, suporte, ou mesa especificados pelo fabricante ou

vendidos com o dispositivo. Quando utilizar um carrinho, tenha cuidado ao mover o conjunto carrinho/dispositivo para evitar danos provocados pela terpidação.

1. Desligue este dispositivo durante as trovoadas ou quando não for utilizado durante longos períodos de tempo.
2. Qualquer tipo de reparação deve ser sempre efectuado por pessoal qualificado. É necessária uma reparação sempre que a unidade tiver sido de alguma forma danificada, como por exemplo: no caso do cabo de alimentação ou ficha se encontrarem danificados; na eventualidade de

liquido ter sido derramado ou objectos terem caído para dentro do dispositivo; no caso da unidade ter estado exposta à chuva ou à humidade; se esta não funcionar normalmente, ou se tiver caído.

1. Correcta eliminação deste produto: este símbolo indica que o produto não deve ser

eliminado juntamente com os resíduos domésticos, segundo a Directiva REEE (2012/19/EU) e a legislação nacional. Este produto deverá ser levado para um centro de recolha licenciado para a reciclagem de resíduos de

equipamentos eléctricos e electrónicos (EEE). O tratamento incorrecto deste tipo de resíduos pode ter um eventual impacto negativo no ambiente e na saúde humana devido a substâncias potencialmente perigosas que estão geralmente associadas aos EEE. Ao mesmo tempo, a sua colaboração para a eliminação correcta deste produto irá contribuir para a utilização eficiente dos recursos naturais. Para mais informação acerca dos locais onde poderá deixar o seu equipamento usado para recidagem, é favor contactar os serviços municipais locais, a entidade de gestão de resíduos ou os serviços de recolha de resíduos domésticos.

1. Não instale em lugares confinados, tais como estantes ou unidades similares.
2. Não coloque fontes de chama, tais como velas acesas, sobre o aparelho.
3. Favor, obedecer os aspectos ambientais de descarte de bateria. Baterias devem ser descartadas em um ponto de coletas de baterias.
4. Esse aparelho pode ser usado em climas tropicais e moderados até 45°C.
5. O controle remoto contém uma pilha botão. Engolir a pilha botão pode causar queimaduras graves internas em apenas 2 horas e pode levar à morte.
6. Mantenha pilhas novas e usadas longe de crianças. Caso o compartimento para pilhas não feche de maneira segura, pare de usar o

produto e mantenha-o afastado de crianças. Se houver suspeitas de que as pilhas tenham sido engolidas ou colocadas dentro de qualquer cavidade corporal, bus-que cuidados médicos imediatamente.

LEGAL RENUNCIANTE

O Music Tribe não se responsabiliza por perda alguma que possa ser sorfida por qualquer pessoa que dependa, seja de maneira completa ou parcial, de qualquer descrição, fotografia, ou declaração aqui contidas. Dados técnicos, aparências e outras informações estão sujeitas a modificações sem aviso prévio. Todas as marcas são propriedade de seus respectivos donos. Midas, Klark Teknik, Lab Gruppen, Lake, Tamnoy, Turbosound, TC Electronic, TC Helicon, Behringer, Bugera, Oberheim, Auratone e Coolaudio são marcas ou marcas registradas do Music Tribe Global Brands Ltd. © Music Tribe Global Brands Ltd. 2021 Todos direitos reservados.

GARANTIA LIMITADA

Para obter os termos de garantia aplicáveis e condições e informações adicionais a respeito da garantia limitada do Music Tribe, favor verificar detalhes na integra através do website musictribe.com/warranty.

Instruções de Segurança Adicionais

1. Ao abrir o pacote, tire todos os acessórios e coloque o dispositivo em uma mesa para inspecioná-lo. Primelro verifique se os acessórios estão completos, depois inspezione o dispositivo com cuidado para ver se há danos. Se houver algum danu, favor entrar em contato com o fornecedor assim que possível.
2. Rede AC: Verifique se o fomecimento de energia local está de acordo com os requerimentos de tensão nominal do dispositivo.
3. O dispositivo é somente apropriado para ambientes internos. Deve ser mantido em ambientes secos e longe de qualquer tipo de umidade, sobreaquecimento ou poecira. Não deixe que seu dispositivo entre em contato com água, umidade ou outros líquidos, a fim de evitar ou reduzir o risco de choques elétricos ou incêndios.
4. Favor não instalar o dispositivo diretamente ou perto de superfícies ou materiais inflamáveis.
5. Indivíduos que instalarem, operarem e realizarem manutenção do dispositivo devem ser profissionais licenciados e autorizados.
6. Se o dispositivo aparentar avarias, pare de usá-lo imediatamente. Não tente repará-lo, mas entre em contato com o centro de assistência técnica autorizado mais próximo. Se peças estiverem danificadas, use sempre peças autorizadas idênticas na substituição.
7. Não toque nenhuma fiação elétrica durante o processo de operação a fim de evitar riscos de choque elétrico.
8. Certifique-se de que o dispositivo seja usado em um ambiente com temperatura que não exceda 40°C ou esteja abaixo de -20°C.
9. Durante a operação normal, a temperatura do involucro do dispositivo pode chegar à máxima de 80°C, favor não toca-lo.
10. O dispositivo deve apenas ser usado em sistema de alimentação aterrado, e o fio terra deve conectar-se com o fio terra do sistema de alimentação.
11. Não use o dispositivo se houver danos no isolamento do cabo de alimentação. Também não use o cabo de alimentação de tal maneira que ele sobreponha outros cabos no sistema.
12. Quando não estiver utilizando ou limpando o dispositivo, favor desconectar o cabo de alimentação do dispositivo.
13. Não há peças que possam ser reparadas pelo usuário dentro do dispositivo. Antes de operar o dispositivo, favor verificar se o dispositivo está bem preso e todos os parafusos de montagem e encaixe estão encalixados. Se o invólucro exterior do dispositivo estiver aberto ou solto, o dispositivo não deve ser usado.
14. Checagens frequentes devem ser realizadas por pessoal qualificado a fim de garantir condições seguras e estáveis ao sistema.
15. Certifique-se de que a área abaixo do local onde o produto está suspenso esteja livre de trânsito de pessoas. Não suspenda o produto em áreas que ofereçam acesso a membros do público.

Segurança Secundária

Todas as unidades de iluminação em teatros, estúdios ou outros locals de trabalho e entretenimento devem ter, além de melos de suspensão fortes, meios de segurança secundária devidamente classificados e presos com segurança. O dispositivo de segurança adicional deve ser montado de tal maneira que a unidade de iluminação possa ser capturada pelo dispositivo de segurança sem que nada raia ou sacuda, caso o meio de suspensão primário falhe.

Cuidados e Limpeza do Produto

Favor, preste atenção nas questões a seguir ao usar ou inspecionar o produto:

• Todos os parafusos e peças do produto instalado devem estar fortemente conectadas e não devem estar enferrujadas nem danificadas
• As coberturas externas, lentes, peças fixas e local de instalação (como teto, ganchos, armações, etc.) não podem estar deformados
• O cabo de alimentação não deve estar danificado
  A instalação e uso do produto devem ser realizadas por técnicos profissionais treinados e devem ser protegidas contra perigos à segurança em potencial.

AVISO: Favor, desconectar o cabo de alimentação antes de realizar a manutenção do produto!

Antes de desconectar o dispositivo ou iniciar o trabalho de manutenção, certifique-se de que o dispositivo esteja desconectado. É muito importante manter o dispositivo limpo. Sua limpeza não somente mantem a saída com brilho máximo, mas também prolonga sua vida útil. Use limpor de vidros profissional e de alta qualidade e realize a limpeza com um pano limpo e macio. Em nenhuma circunstância use alcool ou solventes químicos. O interior do dispositivo e o ventilador devem ser limpos pelo menos a cada trimestre, utilizando um aspirador de pó.

Item No. Silkscreen Function
Button:	1 MELU	Ativa o menu principal e comuta corte os itons de mebus. Fecha um submenu aberto sem salvar
	2 DOWN	Diminui o valor exibido em uma unidade/ Função de narregação
	3 UP	Aumenta o valor exibido em uma unidade/ Função de narregação
	4 ENTER	Insete a função selecionada/ Confirma e salva
LED:	5 DMX Pisa quando está no modo DMX
	6 MASTER	Pisa quando está no modo MASTER
	7 SLAVE	Pisa quando está no modo SLAVE
	8 SOUND	Pisa quando está no modo Sound Active

Funções do Display

Aperte o botão MENU para acessar as opções do menu, continue a pressionar MENU para comutar entre os itens do menu. Aperte o botão ENTER para acessar as funções desejadas, o display irá piscar, então use os botões UP/DOWN para navegar e selecionar a configuração desejada. Aperte ENTER para salvar e confirmar, ou aperte MENU para voltar sem salvar.

As funções principais são as seguintes:

Menu Options and Settings Description
Addr	A00:1 - A5:12		Seleção de DMX Address code 001 a 512
ChOn	84Ch/11Ch		Seleção de DMX Channel 4/11 modo Channel
NASE	NASE		Ative o modo MASTER (HOST)
	SLAD		A unidade Slave replicará a unidade master (HOST)
ShAd	SHAd	AU:0 - AU:16	Ativa o modo SHOW. Seleção AU1-16 para selecionar dentre os 16 shows pré-configurados e A0 para show aleatório
		oFF	Desliga o modo SHOW
	SPED	500:1 - 5099	Velocidade, baixa até alta
SoOn	88On		Ligar o modo SOUND CONTROL. A luz LED seguirá o ritmo da música
	oOFF		Desligar o modo SOUND CONTROL
SEnS	8880 - 8100		Selecionar a sensibilidade da sam do modo de controle SOUND entre a baixa até alta

Menu Options and Settings Description
NANU	d1.NA	0000 → 0255	Dimmer de LED, brilho 0-100%
	SEPA	0000 → 0255	Velocidade de estroboscópio 0-100%,0 = estroboscópie ausente
	RED	0000 → 0255	Vermelho dimmer 0-100%
	GREE	0000 → 0255	Verde dimmer 0-100%
	BLUE	0000 → 0255	Azul dimmer 0-100%
	UKF	0000 → 0255	Branco dimmer 0-100%
	ANBA	0000 → 0255	Âmbar dimmer 0-100%
	PORP	0000 → 0255	UV dimmer 0-100%
	ROB	0000 → 0255	Rotação manual
LED	BBON	Display de led está sempre acesso
	OFF	Display de led desliga após 5-10 segundos. Toque-a para ligá-lo novamente
d1.SP	d1.SP	Display led na direção para frente
	DSI.P	Display led na direção oposta
TESE	TESE	ENTER para confirmar e o display de led piscará e entrará no modo de teste de LED.Aperte ENTER para sair do modo teste
LNGO	HOUR	0000 → 9999	Tempo de trabalho acumulado (horas)
	DCEB	0-810	Versão do programa

Display

8888 111114 111114

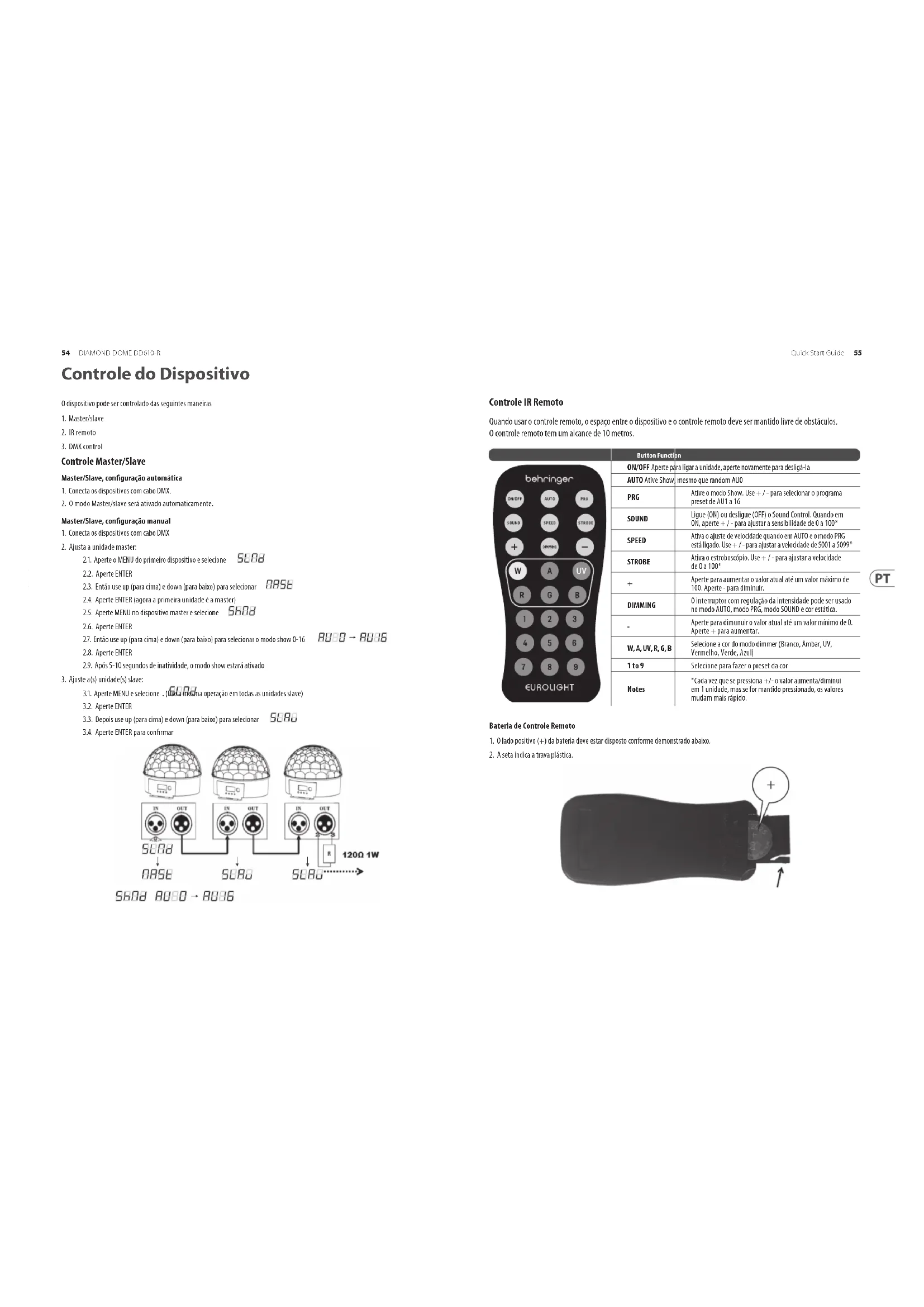

O dispositivo pode ser controlado das seguintes maneiras

1. Master/slave
2. IR remoto
3. DMX control

Master/Slave, configuração automática

1. Conecta os dispositivos com cabo DMX.

2. O modo Master/slave será ativado automaticamente.

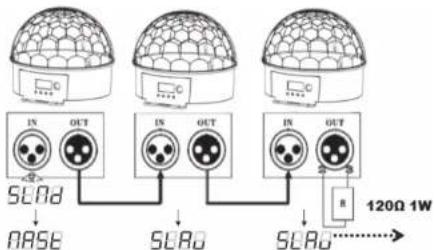

Master/Slave, configuração manual

1. Conecta os dispositivos com cabo DMX
2. Ajusta a unidade master:

2.1. Aperte o MENU do primeiro dispositivo e selecione SLOD
2.2. Aperte ENTER
2.3. Então use up (para cima) e down (para baixo) para selecionar BASE
2.4. Aperte ENTER (apora a primeira unidade é a master)
2.5. Aperte MENU no dispositivo master e selezione 5608
2.6. Aperte ENTER
27. Então use up (para cima) e down (para baixo) para selecionar o modo show 0-16 AU-0 - AU-16
2.8. Aperle ENTER
2.9. Após 5-10 segundos de inatividade, o modo show estará ativado

1. Ajuste a(s) unidade(s) slave:

3.1. Aperte MENU e selecione . (Luda mesma operação em todas as unidades slave)
3.2. Aperte ENTER
3.3. Depois use up (para cima) e down (para baixo) para selecionar SCAO
3.4. Aperte ENTER para confirmar

5608 A080→A086

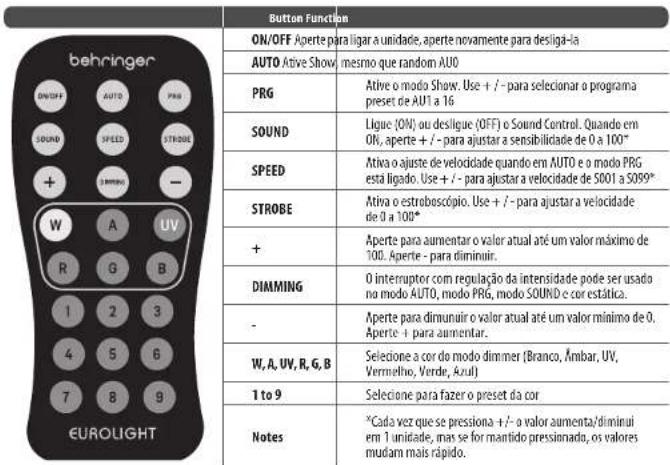

Controle IR Remoto

Quando usar o controle remoto, o espaço entre o dispositivo e o controle remoto deve ser mantido livre de obstáculos. O controle remoto tem um alcance de 10 metros.

behringer ON/OFF Aperte para ligar a unidade, aperte novamente para desliga-la AUTO Active Show/ mesmo que random AU0 PRG Active o modo Show. Use + /- para selecionar o programa preset de AU1 a 16 SOUND Lique (ON) ou desligue (OFF) o Sound Control. Quando em ON, aperte +/ - para ajustar a sensibilidade de 0 a 100* SPEED Ativa o ajuste de velocidade quando em AUTO e o modo PRG está ligado. Use + /- para ajustar a velocidade de S001 a S099* STROBE Ativa o estrobescópio. Use + /- para ajustar a velocidade de 0 a 100* + Aperte para aumentar o valor atual até um valor máximo de 100. Aperte - para diminuir. DIMMING O interruptor o regulação da intensidade pode ser usado no modo AUTO, modo PRG, modo SOUND e cor estática. - Aperte para diminuir o valor atual até um valor mínimo de 0. Aperte + para aumentar. W, A, UV, R, G, B Selecione a cor do modo dimmer (Branco, Âmbar, UV, Vermelho, Verde, Azul) 1 to 9 Selecione para fazer o preset da cor Notes *Cada vez que se pressiona +/ - o valor aumenta/diminui em 1 unidade, mas se for mantido pressionado, os valores mudam mais rápido.

Bateria de Controle Remoto

1. O lado positivo (+) da bateria deve estar disposto conforme demonstrado abaixo.
2. A seta indica a trava plástica.

Para usar o controlador DMX para controlar o dispositivo, você deve primeiro configurar o código de controle do DMX. A gama do código e de 123.000.000, da transposibilitar e rendimento de sinais DMX pelo seu dispositivo.

1. Aperte o botão MENU, selecione a opção de menu. Addr
2. Aperte o botão ENTER. O código piscará. Use UP/DOWN para selecionar o código do DMX. Nosso valor de fábrica é de R001.
3. Após a configuração do código, aperte o botão ENTER.

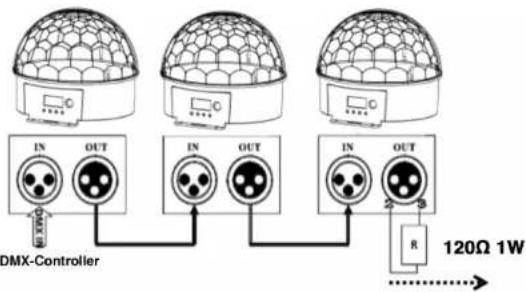

4. Conecte a saída da mesa DMX com a entrada DMX do primeiro dispositivo, e conecte a saída DMX do primeiro dispositivo com a entrada DMX do segundo dispositivo, e assim por diante. Conecte todos os dispositivos.

A conexão DMX necessita de um terminal (conexão loop)

Durante o processo de instalação, se a linha de sinal estiver a uma distância grande, ou em um ambiente barulhento como uma boate, recomenda-se usar um terminal DMX (conexão loop). Isso possibilita a redução de qualquer interferência ao sinal de controle digital por ruidos elétricos.

O terminador DMX consiste em um conector XLR simples com os pinos 2 e 3 conectados a uma resistência de 120 Ω. Favor, inserir o terminador em uma porta de saída XLR do último dispositivo, favor verificar a figura.

Outras Informações Importantes

1. Registre-se online. Por favor, registre seu novo equipamento Music Tribe logo após a compra visitando o site musictribe.com Registrar sua compra usando nosso simples formulário online nos ajuda a processar seus pedidos de reparos com maior rapidez e eficiência. Além disso, leia nossos termos e condições de garantia, caso seja necessário.

2. Funcionamento

Defeituoso. Caso seu fornecedor Music Tribe não esteja localizado nas proximidades, você pode contatar um distribuidor Music Tribe para o seu país listado abaixo de "Suporte" em musictribe.com. Se seu país não estiver na lista, favor checar se seu problema pode ser resolvido com o nosso "Suporte Online" que também pode ser achado abaixo de "Suporte" em musictribe.com. Alternativamente, favor enviar uma solicitação de garantia online em musictribe.com ANTES da devolução do produto.

1. Ligações. Antes de ligar a unidade à tornada, assegure-se de que está a utilizar a voltagem correcta para o modelo em questão. Os fusíveis com defeito terão de ser substituidos, sem qualquer excepção, por fusíveis do mesmo tipo e corrente nominal.
