ZFCX26R - Exaustor de cozinha ZANUSSI - Manual de utilização gratuito

Tipo de produto	Coifa
Marca	Zanussi
Modelo	ZFCX26R
Categoria	Coifa
Instalação	Versão de exaustão ou filtragem
Número de velocidades do motor	3
Tipo de iluminação	Lâmpada LED 4 W, casquilho E14, Ø37 mm (tipo CANDLE)
Filtro de gordura	Lavável a cada 2 meses (à mão ou máquina de lavar loiça, detergente neutro)
Filtro de carvão	Não lavável, substituir a cada 4 meses
Distância mínima do fogão	65 cm
Alimentação elétrica	220-240 V
Proteção para crianças	Proibido o uso por menores de 8 anos sem supervisão
Limpeza exterior	Pano macio e detergente neutro, sem limpador a vapor
Cabo de alimentação	Não utilize extensão ou adaptador
Ligação à terra	Obrigatória se o símbolo estiver na placa de características
Peças sobressalentes	Utilize peças originais, contacte um centro autorizado
Reparabilidade	Recorra a um centro de serviço autorizado
Comando da iluminação	Tecla A (interruptor da iluminação)

Perguntas frequentes - ZFCX26R ZANUSSI

Como instalar a coifa ZFCX26R na versão de exaustão?

A instalação deve ser realizada por um profissional qualificado. Siga as instruções de instalação fornecidas. Para a versão de exaustão, conecte o tubo de evacuação ao exterior. Assegure-se de que a distância mínima entre o fogão e a coifa é de 65 cm.

Como limpar os filtros de gordura?

Os filtros de gordura devem ser limpos a cada 2 meses no mínimo. Pode lavá-los à mão com um detergente neutro ou na máquina de lavar loiça. Uma eventual descoloração não afeta a sua eficácia.

Quando substituir o filtro de carvão?

O filtro de carvão ativo não é lavável e deve ser substituído a cada 4 meses de utilização, ou mais frequentemente em caso de uso intensivo.

Que tipo de lâmpada usar para a iluminação?

Use uma lâmpada LED do tipo CANDLE, potência 4 W, casquilho E14, diâmetro 37 mm, tensão 220-240 V.

A coifa pode ser utilizada por crianças?

Este aparelho pode ser utilizado por crianças com pelo menos 8 anos sob supervisão. Crianças menores de 8 anos não devem utilizar o aparelho sem supervisão constante.

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima entre a superfície do fogão e a parte inferior da coifa é de 65 cm, exceto se indicado de outra forma nas instruções de instalação do fogão.

O que fazer se a coifa não ligar?

Verifique primeiro se a coifa está corretamente ligada e se a alimentação elétrica funciona. Se o problema persistir, contacte um centro de serviço autorizado. Não tente reparar você mesmo.

Como manter o exterior da coifa?

Limpe o exterior com um pano macio e um detergente neutro. Não utilize limpador a vapor, água pulverizada, produtos abrasivos ou raspadores metálicos.

A coifa pode ser utilizada sem filtro de carvão?

Sim, se for instalada na versão de exaustão com evacuação exterior, o filtro de carvão não é necessário. Na versão de filtragem (recirculação), o filtro de carvão é indispensável para filtrar os odores.

Onde encontrar peças sobressalentes para a coifa ZFCX26R?

Utilize exclusivamente peças sobressalentes originais. Contacte um centro de serviço autorizado Zanussi para obter as peças e reparações.

MANUAL DE UTILIZADOR ZFCX26R ZANUSSI

PT Livro de instruções para'utilisation 22

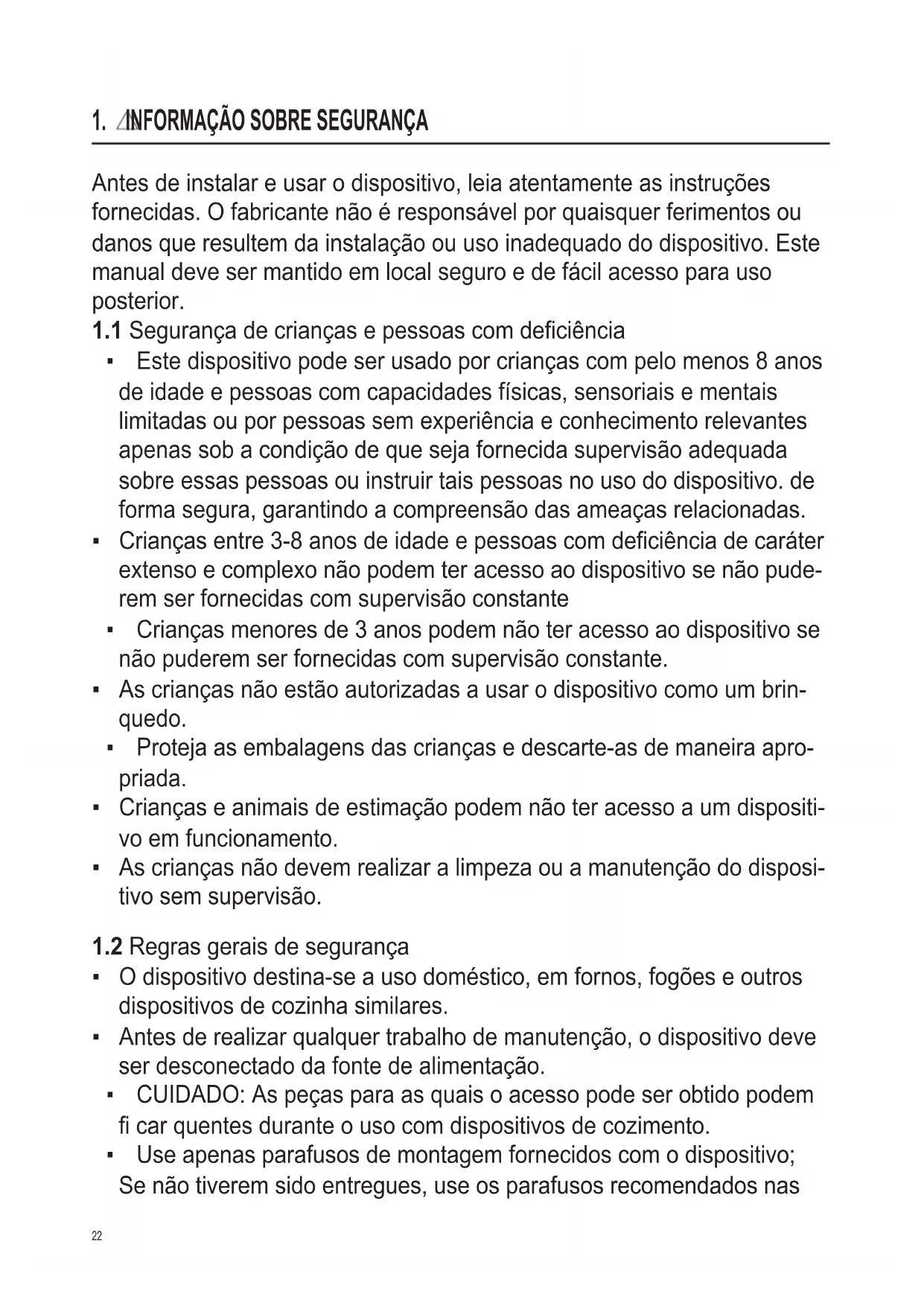

Antes de instalar e usar o disposítivo, leia atentamente as instruções fornecidas. O fabricante não é responsavel por quaisquer ferimentos ou danos que resultem da instalação ou uso inadequado do disposítivo. Este manual deve ser mantido em local seguro e de fácil accesso para uso posterior.

1.1 Segura de crianças e pessoas com dificuld

• Este dispositalo pode ser uso por crianças comleo menos 8 anos de idade e pessoas com capacidades ficas, sensoriais e mentalais limitadas ou por pessoas sem experiencia e conhecelto relevantes apenas sob a condição de que sera fornecida supervisao adequada sobre essas pessoas ou instruir tais pessoas no uso do dispositivo. de forma segura, garantindo a compreensao das ameaças relacionadas.
• Crianças entre 3-8 anos de idade e pessoas com deficiência de carater extenso e complexo não podem ter accesso ao disposito se não pudelem ser fornecidas com supervisão constante
• Crianças menores de 3 anos podem não ter acesso ao dispositalo se não puderem ser fornecidas com supervisão constante.
• As crianças não está autorizadas a usar o disposítivo como um brinqueado.
  Proteja as embalagens das crianças e descarte-as de maneira apropriad.
• Crianças e animais de estimação podem não ter accesso a um dispositivo em functimento.
• As crianças não devem realizar a limpeza ou a manutenção do disposítivo sem supervisão.

1.2 Regras gerais de seguranca

• O dispositorio destiná-se a uso dométrico, em fornos, fogões e outros dispos它们os de cozinha similares.

• Antes de realizar qualquer trabalho de manutenção, o dispositove ser desconectado da fonte de alimentação.

• CUIDADO: As peças para as quais o acesso pode ser obtido podem fi car quentes durante o uso com dispositivos de cozimento.

• Use aparas parafusos de montagem fornecidos com o disposito; Se não tiverem sido entrega, use os aparafusos recomendados nas

instrukções de instalação.

• Não use adesivos para fixar o disposítivo.
• A distência minima entre a superficie das placas vitroceramicas em que os utensílicos de cozinha está localizados e a parte inferior do dispos-itivo deve ser de 65 cm, salvo indicação em contrário nas instruções de instalação. Se uma distência maior tiver sido especiali cada nas instruções de instalação das placas vitroceramicas,也是如此 ser levado em consideração.
• A descarga de ar de exaustão deve ser preparada de acordo com as leis locais aplicáveis
• Na sala onde o dispositoo está instalado, delve-se fornecer uma boa ventilacao para evaporar o risco de refluxo para a sala de gases indeseja-dos de dispositivos que queimam gás ou outros combustíveis, inclindo fogo aberto.
• Certifique-se de que as aberturas de ventilação não está broqueadas e de que o ar observado pelo dispositalo não é fornecido a um tuboutilizando para remover o fumo e vapor de outros dispositosos (sistema deaquecimento central, termosulfonicos, aquecedores de agua, etc.).
• quando o dispositivo é usado com outros dispositivos, o vácuo máximo gerado na sala não deve excesser 0,04 mbar.
• Tenha cuidado para não danIFICAR o cabo de alimentação. Para substituir um cabo de forca danificado, entre em contacto com meu centro de serviços autorizzato ou eletricista.
• Se o dispositalo estiver conectado diretamente a uma fonte de energia, a instalacao eletrica deve estar equipada com umSECTIONador que permita que o dispositalo sera Completely desconnectado da fonte de alimentacao. A desconexao completenessa deve atender as condições especialicas para sobretensoes da category III. O dispositalo utilizes para desconexao deve ser connectado por meio de fi acao permanente, de acordo com os principios de fazer connexoes com fio.
• Não flambar sob o disposicao.
• Não use o dispositivo para remove materialais e vapeores desubstências perigosas ou explosivas.
• O disposito do deve ser limpo regularamente para fazer a deterioracao do material da superficie.
• O dispositivo deve ser limpo regularmente com um pano macio.
• Não use o limpador a vapor, spray de água, limpadores abrasivos ou

raspadores metalicos afi ados para limpar a superficie do dispositivo. Useapanas detergentes neutros.

• Limpe regularamente os filtros de gordura (minimo a cada 2 vezes) e remove a graxa do dispositivo para fazer riscos de incência.
• Use um pano ou escova para limpar o interior do dispositivo.

2. INSTRUÇÉS DE SEGURANÇA

2.1 Instalação

ADVERTÉNCIA! Risco de ferimentos,CHOQUE elétrico, queimaduras ou danos ao dispositivo.

• A instalação do dispositivo está para ser realizada por uma和个人a qualificada.
• Não instale ou use um disposicao danificado.
• Siga as instruções de instalação fornecidas com o disposítivo.
• Devido ao grande peso do disposito, tenha sempre cuidado ao move-lo. Use sempre luvas de protecao e calcados completeness resistentes.
• Antes de instalar o dispositivo, remove todas as embalagens, etiquetas epelícula protetora.
• Não ventilé o ar atravesçes da abertura da parede, a menos que o orifácio tenha sido projetado paraessa fi nalidade.

2.2 Conexão eletrica

ADVERTÉNCIA! Risco de incência eCHOque eletrico.

• A conexão eletrica deve ser feita por um eletrici-sta qualifi cado.
• Certifique-se de que as espécificações na placar de identificacao estejam de acordo com as caractécticas da fonte de alimentação.
• Se o símbolo (回) não estiver impresso na placá de identificação, o disposítivo deve estar aterrado.
• Utilize sempre unaTomada devidamente instalada e totalmente isolada.
• Não deixe o cabo de alimentação pendurado.
• Não use adaptadores ou cabos de extensão multibillion.
• Se a tomada de energia estiver solta, não connece o dispositorio.
• Não desconecte o disposítivo puxando-o pelo cabo de alimentação. Sempre puxe oplugue.
• A proteção contraCHOque elétrico de partes energizadas e peças isoladas deve ser montada de tal maneira que não possa ser desmontada sem ferramentas.
• Certifique-se de que o dispositovo esteja instalado corretamente. Um cabo de forca solto e

incorrecto pode causar o sobreaquecimiento dos contatos.

• Conecte o dispositoivo somente après a instalacao. Certifi que-se de que a fonte de energia esta disponível après a instalacao.

2.3 Uso

ADVERTÉNCIA! Risco de ferimentos, queima duras eCHOQUE elétrico.

• O dispositorio destino-se apenas a cozinha. Não use o dispositorio para fi ns differsentes dos espécíficos.
• Não altere apecifiedo do disposicao.
• Não opere o disposicao com as mãos molhadas ou em contaço com a água.
• Utilize開放as accesórios fornecidos con o dispositivo.
• Durante o cozimento e a fritura, gorduras e olhos não devementrarmontato com chamas ou objetos quentes.
• Não use gradesétricas bazias.
• Não use o dispositorio como base
• para armazenar outweighs.
• Não use lubas,óculos ou outros dispositivos opticos similares para olhar diretamente para a fonte de luz do disposicao.

2.4 Manutenção

• Para reparar o disposicao, entre em conta com um centro de service autorizzato.
• Useapanas peças de reposicao originais.

2.5 Utilização

ADVERTÉNCIA! Risco de lesão ou sufocação.
- Para obter informações sobre o descarte correto do dispositalo, entre em contato com as autoridades locais.
- Desconecte o dispositorio da fonte de energia.
- Corte o cabo de alimentação perto do corpo do dispositivo e descarte-o.

3. MANUTENÇAO

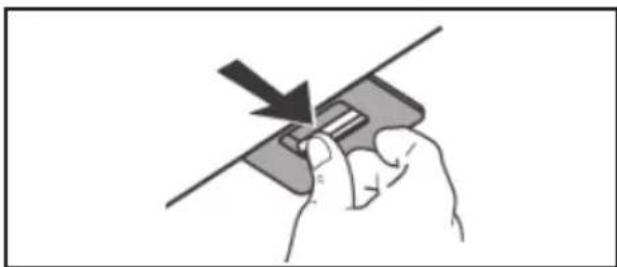

Limpar o fíltros antigordura pelo menos cada 2 meSES para evitar riscos de incêndio, em relaçao àutilização.

Lavar com detergente neutro à maior ou na maquina de lavar loça. Caso a lavagem sera efectuada na maquina de lavar loça, uma eventual perda de cor não compromete de forma alguma o functimento dos fi ltros.

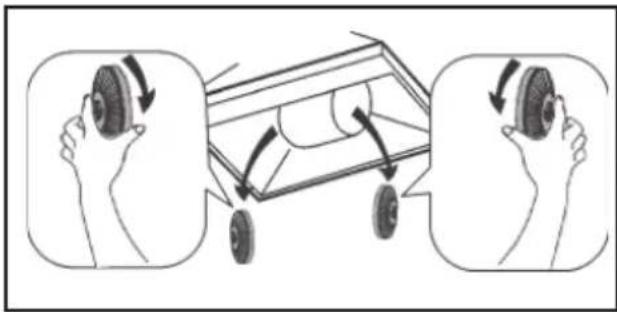

O f t r o de carva nao é passivel de limpeza nem renovacao e delve ser substituido aproximamente a cada 4 mezes de uso ou, no caso de uso particularmente intensivo, com mais frequencia.

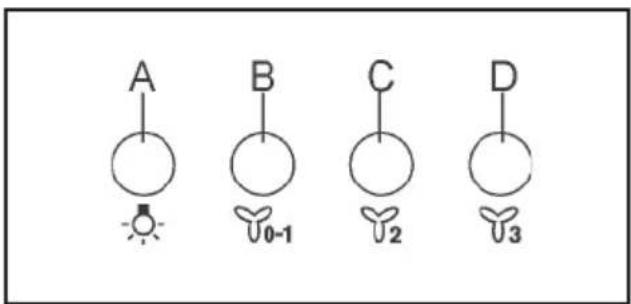

4.COMANDOS

BotaoA interruptordaluiz.

Botao B = interruptor ON/OFF motor primaire velocidade.

Botão C = interruptor segunda velocidade.

Botão D = interruptor terceira velocidade.

5. MÉTODOS DE INSTALAÇÃO

FILTRANTE OU ASPIRANTE?

O exaustor pode ser na versão filtrante ou na versão aspirante. Decirid随之 o inico o tipo de instalacao.

Para uma maior eficiência, aconselhamos a instalação do exaustor na versão aspirante (se possível).

Versão aspirante

O exaustor limpa o ar e expulsa-o para o exterior através de una conducas de exaustáor.

Versao fi Itrante

O exaustor limpa o ar que volta a entrada limpo no local.

6. ILUMINAÇÃO

O depurador deve ser desligado da fonte de alimentacao.

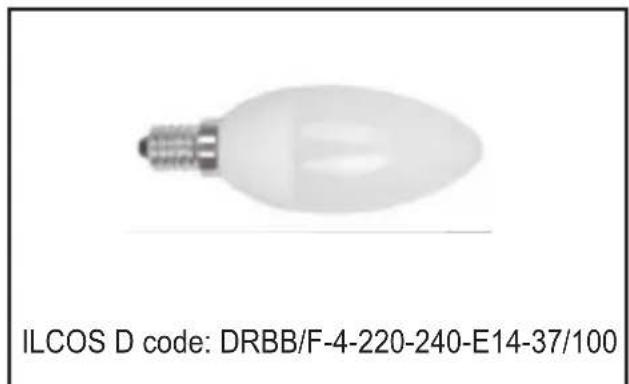

Atença! Antes de tocar as lâmpadas, certificque-se de que as mesmas esfiaram. Substitua por lâmpadas do mesmo tipo (CANDLE LED 4W, 220-240V, E14, 037mm).

Os materiais com o símbolo devem ser recicclados.

Para submeter os materiais de embalagem à reciclagem devem ser colocados em recipientes de resíduos preparados. Resíduos de equipamentos electricos e eletrônicos devem ser reciclados paraaabdar a proteger o meio ambiente e a saudé huma

na. Dispositivos com o símbolo não devem ser descartados com o lixo dométrico.

O produit deve ser enviado para uma estaqao de tratamento de residuos local ou entrada em contato com as autoridades locais.
