ZFCX26R - Liesituuletin ZANUSSI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Zanussi
Malli	ZFCX26R
Kategoria	Liesituuletin
Asennus	Imu- tai suodatinversio
Moottorin nopeusasteet	3
Valaistustyyppi	LED-lamppu 4 W, kanta E14, Ø37 mm (tyyppi CANDLE)
Rasvasuodatin	Pestävä 2 kuukauden välein (käsin tai astianpesukone, neutraali pesuaine)
Hiilisuodatin	Ei pestävä, vaihdettava 4 kuukauden välein
Keittotason vähimmäisetäisyys	65 cm
Sähkönsyöttö	220-240 V
Lapsisuojaus	Käyttö kielletty alle 8-vuotiailta ilman valvontaa
Ulkoinen puhdistus	Pehmeä liina ja neutraali pesuaine, ei höyrypuhdistinta
Virtajohto	Ei saa käyttää jatkojohtoa tai adapteria
Maadoitus	Pakollinen, jos symboli arvokilvessä
Varaosat	Käytä alkuperäisiä osia, ota yhteyttä valtuutettuun huoltoon
Korjattavuus	Ota yhteyttä valtuutettuun huoltoliikkeeseen
Valaistuksen ohjaus	Painike A (valokytkin)

Usein kysytyt kysymykset - ZFCX26R ZANUSSI

Miten ZFCX26R liesituuletin asennetaan imuversiona?

Asennuksen saa suorittaa vain ammattitaitoinen asentaja. Noudata mukana toimitettuja asennusohjeita. Imuversiossa liitä poistoletku ulos. Varmista, että keittotason ja liesituulettimen välinen vähimmäisetäisyys on 65 cm.

Miten rasvasuodattimet puhdistetaan?

Rasvasuodattimet on puhdistettava vähintään 2 kuukauden välein. Ne voidaan pestä käsin neutraalilla pesuaineella tai astianpesukoneessa. Mahdollinen värimuutos ei vaikuta niiden tehokkuuteen.

Milloin hiilisuodatin vaihdetaan?

Aktiivihiilisuodatinta ei voi pestä, ja se on vaihdettava 4 kuukauden välein tai useammin, jos käyttö on runsasta.

Minkä tyyppistä lamppua käytetään valaistukseen?

Käytä LED-lamppua, tyyppi CANDLE, teho 4 W, kanta E14, halkaisija 37 mm, jännite 220-240 V.

Voivatko lapset käyttää liesituuletinta?

Tätä laitetta voivat käyttää vähintään 8-vuotiaat lapset valvonnan alaisina. Alle 8-vuotiaat eivät saa käyttää laitetta ilman jatkuvaa valvontaa.

Mikä on liesituulettimen ja keittotason välinen vähimmäisetäisyys?

Keittotason pinnan ja liesituulettimen alaosan välinen vähimmäisetäisyys on 65 cm, ellei keittotason asennusohjeissa toisin mainita.

Mitä tehdä, jos liesituuletin ei syty?

Tarkista ensin, että liesituuletin on kytketty oikein ja sähkönsyöttö toimii. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen. Älä yritä korjata itse.

Miten liesituulettimen ulkopintaa hoidetaan?

Puhdista ulkopinta pehmeällä liinalla ja neutraalilla pesuaineella. Älä käytä höyrypuhdistinta, sumutettua vettä, hankaavia aineita tai metallikaapimia.

Voiko liesituuletinta käyttää ilman hiilisuodatinta?

Kyllä, jos se on asennettu imuversiona ulkoilmalla, hiilisuodatinta ei tarvita. Suodatinversiossa (kierrätys) hiilisuodatin on välttämätön hajujen suodattamiseksi.

Mistä löytyy ZFCX26R liesituulettimen varaosat?

Käytä ainoastaan alkuperäisiä varaosia. Ota yhteyttä valtuutettuun Zanussi-huoltoliikkeeseen osien ja korjausten saamiseksi.

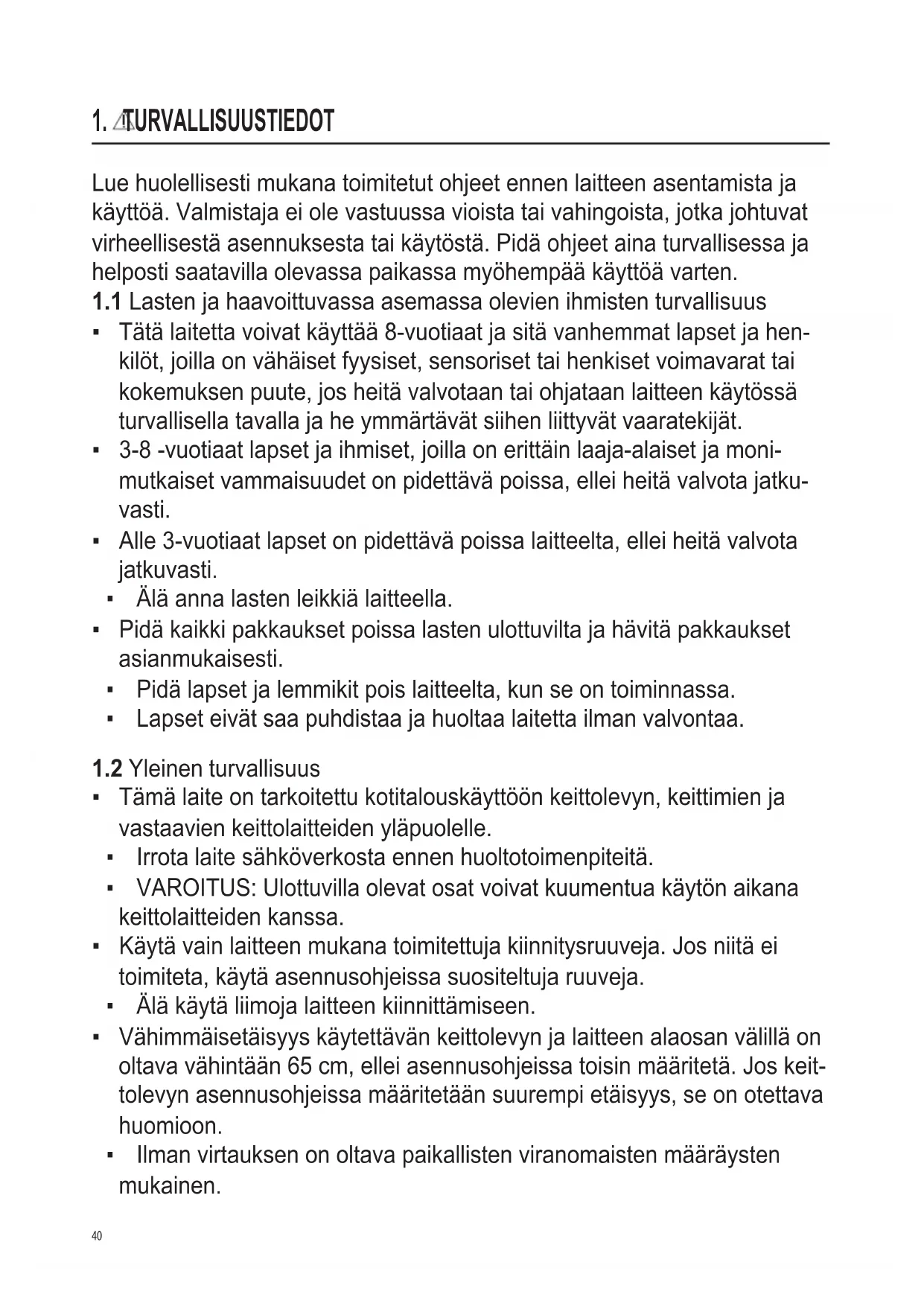

KÄYTTÖOHJE ZFCX26R ZANUSSI

Lue huolellisesti mukana toimitetut ohjeet ennen laitteen asentamista ja käyttöä. Valmistaja ei ole vastuussa vioista tai vahingoista, jotka johtuvat virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina turvallisessa ja helposti saatavilla olevassa paikassa myöhempää käyttöä varten.

1.1 Lasten ja haavoittuvassa asemassa olevien ihmisten turvallisuus - Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset ja henkilöt, joilla on vähäiset fyysiset, sensoriset tai henkiset voimavarat tai kokemuksen puute, jos heitä valvotaan tai ohjataan laitteen käytössä turvallisella tavalla ja he ymmärtävät siihen liittyvät vaaratekijät. 3-8 -vuotiaat lapset ja ihmiset, joilla on erittäin laaja-alaiset ja monimutkaiset vammaisuudet on pidettävä poissa, ellei heitä valvota jatkuvasti. - Alle 3-vuotiaat lapset on pidettävä poissa laitteelta, ellei heitä valvota jatkuvasti. - Älä anna lasten leikkiä laitteella. - Pidä kaikki pakkaukset poissa lasten ulottuvilta ja hävitä pakkaukset asianmukaisesti. - Pidä lapset ja lemmikit pois laitteelta, kun se on toiminnassa. Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu kotitalouskäyttöön keittolevyn, keittimien ja vastaavien keittolaitteiden yläpuolelle.
• Irrota laite sähköverkosta ennen huoltotoimenpiteitä. VAROITUS: Ulottuvilla olevat osat voivat kuumentua käytön aikana keittolaitteiden kanssa.
• Käytä vain laitteen mukana toimitettuja kiinnitysruuveja. Jos niitä ei toimiteta, käytä asennusohjeissa suositeltuja ruuveja.
• Älä käytä liimoja laitteen kiinnittämiseen. Vähimmäisetäisyys käytettävän keittolevyn ja laitteen alaosan välillä on oltava vähintään 65 cm, ellei asennusohjeissa toisin määritetä. Jos keittolevyn asennusohjeissa määritetään suurempi etäisyys, se on otettava huomioon.
• Ilman virtauksen on oltava paikallisten viranomaisten määräysten mukainen.
• Huolehdi hyvästä ilmanvaihdosta huoneessasi, johon laite on asennettu, jotta ei-toivotut kaasut kaasua tai polttoainetta polttavista laitteista ja avoimista tulista eivät pääse takaisin huoneeseen.
• Varmista, että ilmanvaihtoaukot eivät ole tukkeutuneet eikä laitteen keräämää ilmaa siirretä muiden laitteiden hormiin ja höyryn poistoon käytettyyn kanavaan (keskuslämmitysjärjestelmät, termosifonit, vesilämmittimet, jne.). Kun laite toimii muiden laitteiden kanssa, huoneen enimmäistyhjiö ei saa ylittää 0.04 mbaria.
• Varmista, ettei sähköjohtoa vahingoiteta. Ota yhteys valtuutettuun huoltoliikkeeseen tai sähköasentajaan vahingoittuneen sähkökaapelin vaihtamiseksi.
• Jos laite on kytketty suoraan virtalähteeseen, sähköasennuksessa on oltava eristyslaite, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikissa navoissa. Täydellisen katkaisun on täytettävä ylijänniteluokassa III asetetut ehdot. Katkaisusta vastuussa olevat kiinnitysvälineet on liitettävä kiinteään johdotukseen johdotussääntöjen mukaisesti.
• Älä jätä laitteen alle.
• Älä käytä vaarallisten tai räjähtävien aineiden ja höyryjen poistamiseen.
• Puhdista laite säännöllisesti pinnan materiaalin heikkenemisen välttämiseksi. Puhdista laite säännöllisesti pehmeällä kankaalla.
• Älä käytä höyrypuhdistinta, vesisuihketta, hankaavia puhdistusaineita tai teräviä metalliraaputtimia laitteen pinnan puhdistamiseen. Käytä vain neutraaleja pesuaineita.
• Puhdista rasvansuodattimet säännöllisesti (vähintään joka toinen kuukausi) ja poista rasvakerrostumat laitteesta tulipalon välttämiseksi. Käytä kangasta tai harjaa laitteen sisäosien puhdistamiseen.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS! Loukkaantumisvaara, sähköisku, tulipalo tai laitteen vaurioituminen.

Tämän laitteen saa asentaa vain tarkoitukseen pätevä henkilö. - Älä asenna tai käytä vaurioitunutta laitetta. Noudata laitteen mukana toimitettuja asennusohjeita. - Ole varovainen, kun siirrät laitetta, koska se on

raskas. Käytä aina suojakäsineitä ja suljettuja jalkineita.

• Poista kaikki pakkaukset, merkinnät ja suojakalvo ennen laitteen asennusta.
• Älä asenna poistoilmaa seinän onteloon, ellei onteloa ole suunniteltu tähän tarkoitukseen.

2.2 Tarkista sähköliitännät

VAROITUS! Tulipalon ja sähköiskun vaara. Valtuutetun sähköasentajan tulee tehdä kaikki sähköliitännät. - Varmista, että arvokilvessä olevat parametrit

ovat yhteensopivia verkkovirran sähkönsyötteiden kanssa.

• Jos merkkiä (Ee) ei ole painettu arvokilpeen, laite on maadoitettava.
• Käytä aina oikein asennettua sähköiskulta suojaavaa pistorasiaa.
• Älä anna sähkökaapelin sotkeutua.
• Älä käytä monikytkentäisiä sovittimia ja jatkojohtoja.
• Jos verkkovirtapistorasia on löysällä, älä kytke verkkovirtapistoketta.
• Älä vedä sähkökaapelista irrottaaksesi laitteen. Vedä aina verkkopistokkeesta.
• Jännitteisten ja eristettyjen osien sähköiskusuojaus on kiinnitettävä siten, ettei sitä voida irrottaa ilman työkaluja. Varmista, että laite on asennettu oikein. Löysä ja väärä sähkökaapeli voi tehdä liittimen liian kuumaksi.
• Kytke laite asennuksen lopussa. Varmista, että asennuksen jälkeen päästään sähköverkkoon.

2.3 Käyttö

VAROITUS! Loukkaantumisen, palovammojen ja sähköiskun vaara.

Tämä laite on tarkoitettu vain keittotarkoituksiin. Älä käytä laitetta muuhun tarkoitukseen. - Älä muuta laitteen määritystä. - Älä käytä laitetta märin käsin tai kun se on kosketuksissa veden kanssa. Käytä vain laitteen mukana toimitettuja lisävarusteita. - Pidä liekit ja kuumat esineet poissa rasvoista ja öljyistä keittämisen ja paistamisen aikana. - Älä käytä kannettomia sähköraastimia. - Älä käytä laitetta varastointipintana. - Älä käytä suurennuslasia, kikkareita tai vastaavia optisia laitteita katsoaksesi suoraan laitteen valaistukseen.

2.4 Huolto

• Ota laitteen korjaamiseksi yhteyttä valtuutettuun huoltoliikkeeseen. Käytä vain alkuperäisiä varaosia.

2.5 Hävittäminen

VAROITUS! Loukkaantumis- tai tukehtumisvaara.

• Ota yhteyttä kunnan viranomaisiin saadaksesi tietoa laitteen oikeasta hävittämisestä.
• Irrota laite verkkovirrasta.
• Katkaise sähkökaapeli laitteen läheltä ja hävitä se.

3. HUOLTO

Rasvasuodattimien puhdistus. Puhdista vähintään kahden kuukauden välein tulipalovaaran ehkäisemiseksi, suhteessa käyttöön.

Puhdista käsin tai astianpesukoneessa miedolla pesuaineella. Jos peset suodattimen astianpesukoneessa, se saattaa haalistua, mikä ei mitenkään vaikuta sen toimintaan.

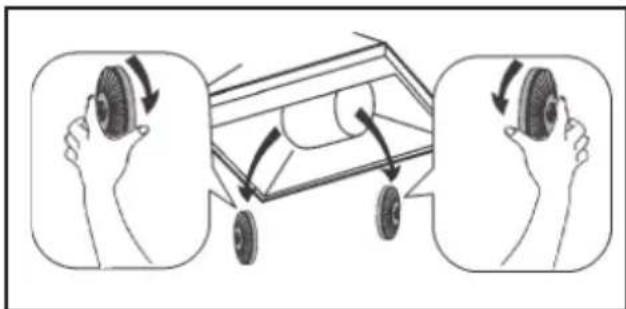

Aktiivihiilisuodatin ei sovellu puhdistettavaksi eikä sitä voida uudistaa, ja se pitää vaihtaa noin joka 4. käyttökuukausi tai useammin, jos käyttö on erityisen intensiivistä.

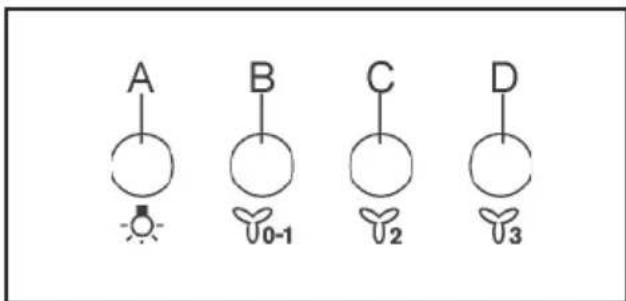

4. OHJAIMET

Painike A: valokytkin.

Painike B: nopeus 1; moottorin virtakytkin.

Painike C: nopeus 2. Painike

D: nopeus 3.

5. ASENNUSMENETELMÄT

SUODATINVAIMUVERSIO?

Liesituuletin on saatavilla sekä suodatin- että imuversiona. Päätä heti alussa, kumman version haluat asentaa.

Tehon maksimoimiseksi suosittelemme asentamaan imuversion (jos se on mahdollista).

Imuversio

Liesituuletin puhdistaa ilman ja ohjaa sen poistokanavaan.

Suodatinversio

Liesituuletin puhdistaa ilman ja puhaltaa puhtaan ilman takaisin huoneeseen.

6. VALAISTUS

Liesituuletin on irrotettava verkkovirrasta.

Varoitus! Ennen lamppuihin koskemista, tulee varmistaa, että ne ovat jäähtyneet.

Lamput on vaihdettava saman tyyppisiin lamppuihin (CANDLE LED 4W, 220-240V, E14, Ø 37 mm).

ILCOS D-koodi: DRBB/F-4-220-240-E14-37/100

Laita pakkaukset asianmukaisiin astioihin niiden kierrättämiseksi. Auta suojaamaan ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkalaitteiden jätteitä.

Älä hävitä merkillä

varustettuja laitteita

kotitalousjätteiden kanssa. Palauta tuote paikalliseen kierrätyslaitokseen tai ota yhteyttä kunnan toimistoon.

1.1 Lapsia ja lemmikkieläimiä koskevat turvallisuusohjeet

VAROITUS! Tulipalon ja sähköiskun vaara.

VAROITUS! Loukkaantumis- tai palovammavaara.

Aseta D: kolmannen nopeuden kytkin.

5. ASENNUSTAVAT

SUODATUKSEN TAI SÄHKÖVIRRAN VERSIO?

Kupu puhdistaa ilman ja palauttaa puhtaan ilman huoneeseen.

6. VALAISTUS

Irrota varjostin sähköstä.

! Varoitus! Ennen kuin kosketat lamppuja, varmista, että ne ovat jäähtyneet.

Vaihda lamput samantyyppisiin

(CANDLE LED 4W, 220-240V, E14, 037mm).

ILCOS D -koodi: DRBB/F-4-220-240-E14-37/100

7. YMPÄRISTÖN HUOLENPITO
