MANUAL DE UTILIZADOR CTB 6407 XH BEKO

Estas instruções de service aplicam-se a variedes modelos de aparelhos.

E por isto, possivel que se encontrar descritas varias caracteristicas de equipoamento que nao dizem respeito ao seu aparelho.

INSTALACAO

• O fabricante declina toda e qualquer responsabilitadcePelos danos decorrentes de una instalacao não correcta ou feita não em conformidade com as nomas da boa的技术ica.

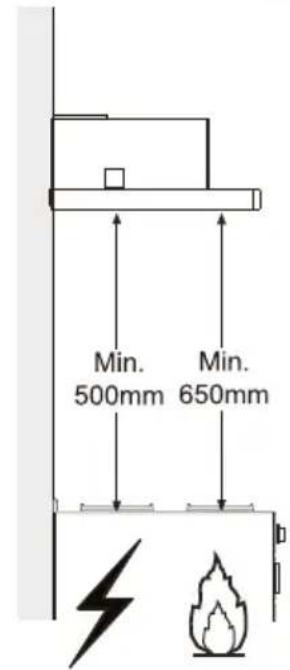

• A distança minima de segurar entre a placá de cozedura e o exaustor delve ser de 650 mm (alguns modelos podem ser instalados a uma alta inferior,他们在 pegada e instalação).
• Verifique se a tensão da rede coincide com a indicaça na placá de caracteristicas aplicada no interior do exaustor.
• Para os apareiros de Classe la, certifique-se de que a instalacao domestica garantia uma descarga correcta à terra.
• Ligue o exaustor a saida do ar aspirado'utilizing um tubo de diametro igual ou superior a 120 mm. O percurso do tubo delve ser o mais breve possivel.
• Não ligue o exaustor a tubos de descarga de fumaça produzida porcombustão (caldeiras, lareiras, etc...).
• Caso no mesmo local sejam realizados quer o exaustor, quer apareiros não actionados pela corrente electrica (por exemplo, apareiros alimentados a gás), sera preciso providecer uma ventilação suficiente do aposto. Se a cozinha não possuira uma abertura que comunique com o exterior, providece a sua realização para garantir a entrada de ar limpo. Para um emprego apropriad e sem riscos é necessário que a depressão Tmaxa do local não ultrapase 0,04 mBar.
• No caso de danos no cabo de alimentação, é necessário mandá-lo substituir ao fabricante ou ao服务于 assistência Tecnica, a fim de prevenir quaisquer riscos.
• Se as instruções de instalação do disposítio de cozedura gás sugerem a necessidade de uma distência maior do que o indicado acima, é necessário ter em conta. É necessário respeitar todas as normas referentes às descargas de ar.

USO

• O exaustor foi projectado para ser'utilizzato exclusivamente em ambientes domesticos, sentido a sua finalidade a de reduzir os odores de cozedura. Não utilize o aparelho de maneira impropria.
• As chamas de forte intensidade não devem ficar descobertas quando o exaustor estiver a funciona.
• Regule sempre as chamas de maneira que não sobressaiam doerto das panelas.
• Mantenha as frigideiras sob controlo durante o uso: o oleo excessivamente aquecido pode inflamar-se.

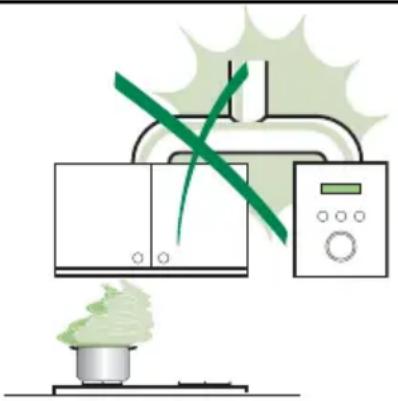

• No prepare alimentos flamejados sob o exaustor. Perigo de incendidio!
• Este aparecido não deve ser utilisé por pessoas (incluindo crínanas) diminuías psíquica, sensorial ou mentalmente nem por individuos sem experiencia e conhecelto, salvo se vigiados ou instruíos para utilizesçao do aparecido por pessoas responsaveis pela respeciva segurarca.
• As crianças devem ser viiadas no sentido de asseguar que não brinquem com o aparheiro.
• "ATENÇão! As partes acessiveis podem aquecer muito, se foram utilizadas com apareiros de cozedura".

MANUTENÇAO

• Antes de efectuar qualquer operacao de manutenao, desligue o exaustor tirando a ficha da tomada de corrente ou desigando o interruptor geral.
• Faça uma manutenção atenta e rápida dosiros, respeitando os intervalos aconsehados (risco de incério).
• Para limpar as superficies do exaustor, é suficiente'utilizar um pano humido e detergente liquido neutro.

O simbolo no produits ou na embalagem indica que este produit nao pode ser tratado como lox domestico. Em vez disso, delve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eletrico e electronoico. Ao garantir uma eliminacao adequada对该tro, irajudar evitar eventuais consequences negativas para o meio ambiente e para a saude publica, que, de outra forma, poderiam ser provocadas por um tratamento incorrecto do produits. Para obter informacoes mais pemenorizadas sobre a reciclagem对该tro, contacte os serviceos municipalizados locais, o centro de recolha selectiva da sua area de residencia ou o estabelecimento onde adquiriu o produits.

Components

Ref.	Qtd	Componentes do produto
1	1	Corpo do exaustor equipado com: Comandos iluminação,roupo do ventilador e filtros
8	1	Grade direcionada de saída do ar
20	1	Perfil de fecho
Ref.	Qtd	Componentes de instalação
12a	4	Parafusos 4,2 x 44,4
12e	2	Parafusos 2,9 x 9,5
Qtd	Documentação
	1	Manual de Instruções

INSTALAÇÃO

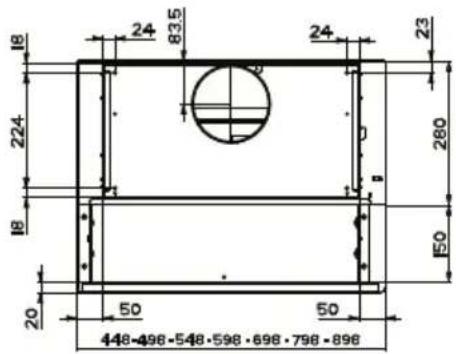

Perfuracao do plano de suporte e montagem do exaustor

MONTAGEM COM PARAFUSOS

• O plano de suporte do exaustor deve ficar numa posicao 135mm mais alta relativamente ao plano inferior dos movweis suspensos.
• Perfure o suporte com furos de 4,5 mm utilizing o gabarito de perfuração fornecido com o aparecido.
• Faça um furo de 0.125 ~mm no plano de suporteutilizando o gabarito de perfuracao fornecido com o aparecido.

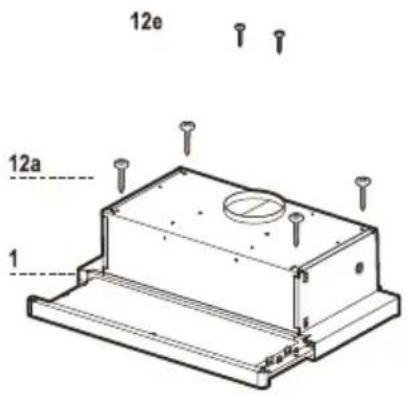

  Fixecomos4parafusos12a(4,2x44,4) fornecidoscomoaparelho.

PERFIL DE FECHO

• O espaço entre a borda do exaustor e a parede de fundo pode ser fechado aplicando o perfil 20 fornecido com o aparelho'utilizing os parafusos ja preparados para esta finalidade.

Ligações

SAIDA DO AR PARA A VERSão ASPIRANTE

Para a instalacao na Versao Aspirante, ligue o exaustor ao tubo de saida utilizing um tubo rigido ou flexivel de 120mm ; esta escolha deve ser feita pelo instalador.

Fixe o tubo com braçadeiras de aperto adequadas. O material necessario não é fornecido com o aparvelho.

• Tire os filtros anti-odor de carvão activo, se presentes.

SAÍDA DO AR PARA A VERSão FILTRANTE

• Faça um furo de 0 125 mm na prateleira presente acima do exaustor.

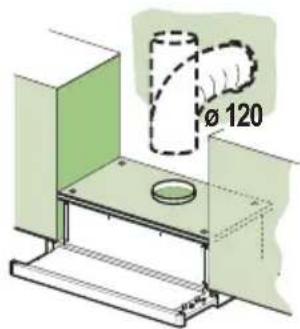

• Ligue a saída do corpo do exaustor com a parte superior do mover suspensoutilizando um tubo rígido ou flexivel de 0120 mm; esta escolha deve ser feita pelo instalador.

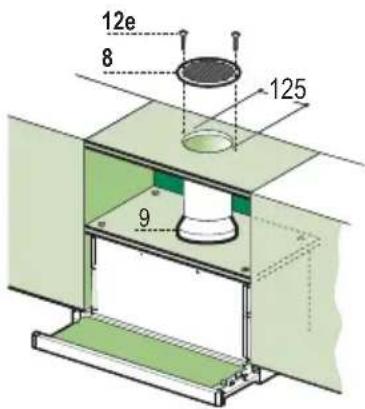

Fixe a grade direcionada 8 na saida do ar reciclado com 2 parafusos 12e (2.9 x 9.5) fornecidos com o aparelho.

• Certifique-se da presença dos filtros anti-odor de carvão activo

LIGACHO ELECTRICA

Ligue o exaustor a rede de alimentacao eletrica intercalando um interruptor bipolar com abertura minima entre os contactos de 3mm

• Tendo instalado o exaustor, para a primaira vez é necessario abrir o carro deslizante com forca até perceber o encaixe do fim de的方式来.

UTILIZACAO

Quadro de comandos

L Luzes Liga e desliga a Iluminação

M Motor Liga e deslga o motor de exaustao

V Velocidade Determina a velocidade de funcaoamento:

1. Velocidade minima, indica para uma troca continua do ar muito silenciosa, se os vapores de cozedura foram poucos.

2. Velocidade media, indica para a maior parte das condições de uso vista a excellente relaço entre o débito do ar待遇 e o nível de ruido.

3. Velocidade Tmaxima, indica para enfeñar as mámas emissões de vapeores de cozedura, mesmo durante periodos prolongados.

L Luzes Liga e desliga a Iluminação

M Motor Liga e desliga o motor de exaustao

V Velocidade Determina a velocidade de funcaoamento:

1. Velocidade minima, indica para uma troca continua do ar muito silenciosa, se os vapores de cozedura foram poucos.

2. Velocidade média, indica para a maior parte das condições de uso vista a excellente relação entre o débito do ar待遇o e o nível de很方便.

Filtros antigordura

LIMPEZA DOS FILTROS METÁLICOS ANTIGORDURA AUTOPORTANTES

• Temém pode ser lavados na boa de lavar louça. Precisam de ser lavados circa de 2 em 2 meSES de utilização ou comaior frequência em caso de uso muito intenso do aparelho.
• Puxe o carro aspirante para fora.

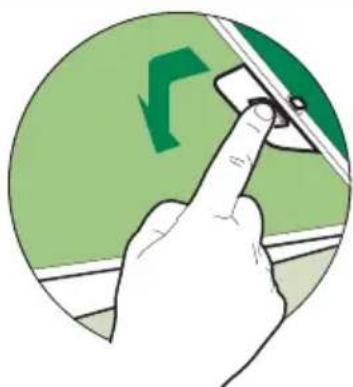

• Tire os filtros, um de cada vez, manobrando os engates propriços.
• Lave os filtros, évitando boa-los, e deixe-os segar antes de os reinstalar. (A eventual alteração de cor da superficie do filtro que, com o tempo, se pode verficar, não prejudica de modo nenhum a sua eficácia.)
• Reinstale-os, lembrando-se de fazer a pega virada para o lado exterior visível.
• Feche o carro aspirante.

Filtros anti-odores (Versão filtrante)

SUBSTITUÇÃO

Atença! Apague as luzes e aguarde que as lampadas arrefecam, antes de proceder à substituição do filtró anti-odores.

• Não pode ser lavados nem são regeneraveis. Tem de ser substituções de 4 em 4 vezes de utilização, aproximadamente, ou com maior frequência em caso de uso muito intenso do aparelho.
• Puxe o carro aspirante para fora.
• Tire os filtros antigordura.
• Remova o filtro anti-odores de carvão activo saturado, manobrando os respectivos engates.
  Instale o novo filtro encaixando-o no respectivo lugar.
  Monte de novo os filtros antigordura.
• Fecha de novo o carro aspirante.

Illuminação

SUBSTITUÇÃO DAS LÁMPADAS

Lampadas de 28W-40W

• Tire os filtros metalicos antigordura ou abra a grade portafiltros.
• Desatarraxe as lampadas e substitua-as por novas de caracteristicas iguales.
• Reinstale os filtros metalicos antigordura ou feche a grade porta-filtros.
