INSTRUKCJA OBSŁUGI CTB 6407 XH BEKO

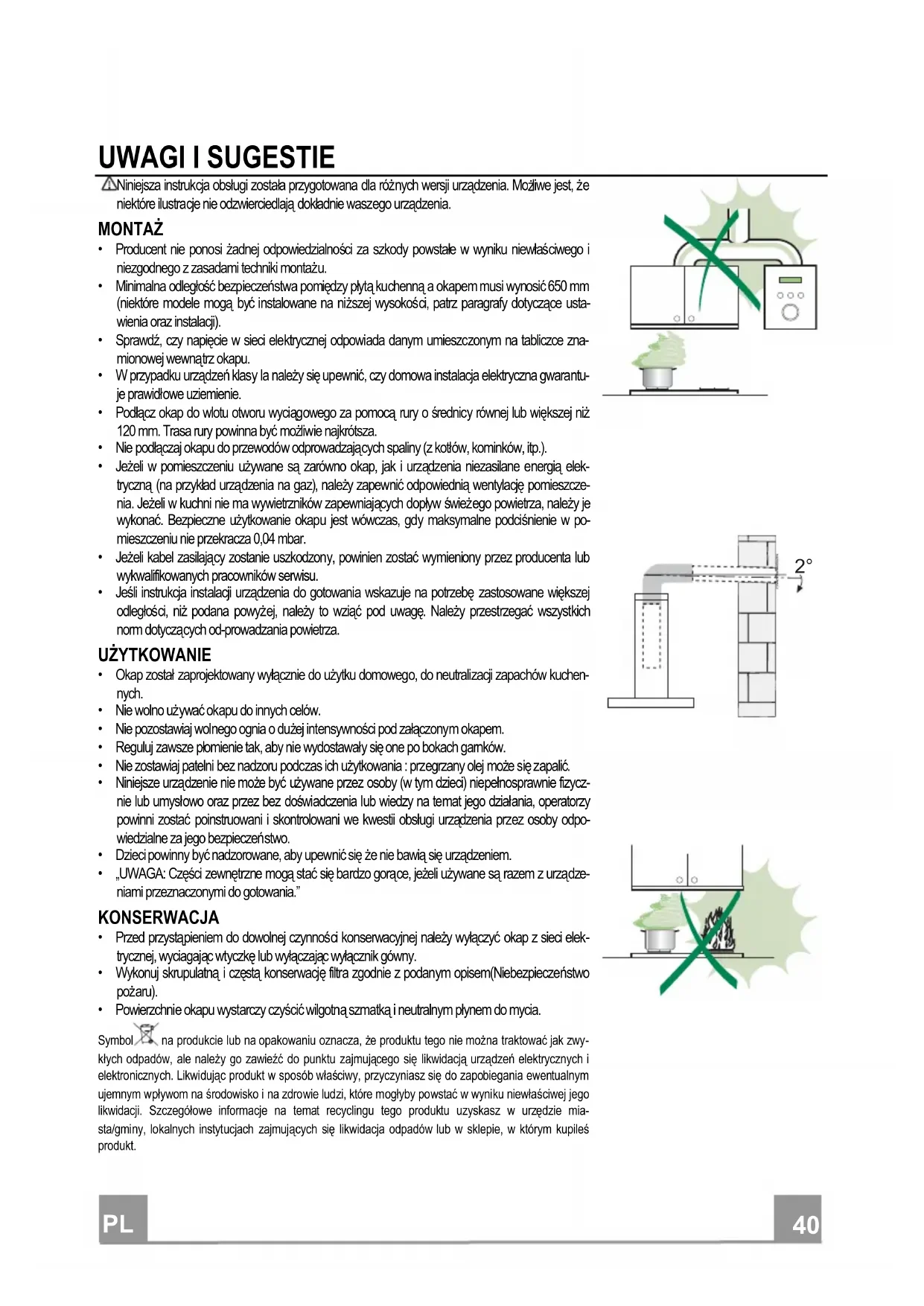

Niniejsza instrukcja obsługi została przygotowana dla różnych wersji urządzenia. M

liwe jest, że niektóre ilustracje nie odzwierciedlają dokładnie waszego urządzenia. MONTAŻ

• Producent nie ponosi żadnej odpowiedzialności za szkody powstałe w wyniku niewłaściwego i niezgodnego z zasadami techniki montażu.

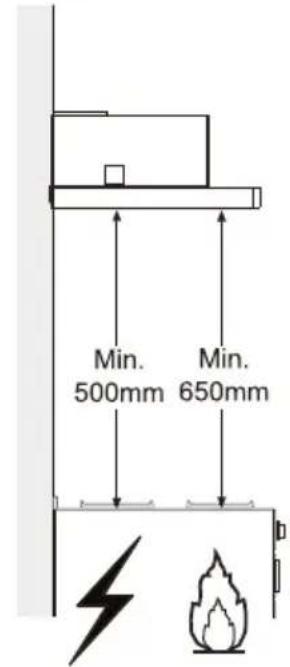

• Minimalna odległość bezpieczeństwa pomiędzy płytą kuchenną a okapem musi wynosić 650 mm (niektóre modele mogą być instalowane na niższej wysokości, patrz paragrafy dotyczące usta- wienia oraz instalacji).

• Sprawdź, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce zna- mionowej wewnątrz okapu.

• W przypadku urządzeń klasy Ia należy się upewnić, czy domowa instalacja elektryczna gwarantu- je prawidłowe uziemienie.

• Podłącz okap do wlotu otworu wyciągowego za pomocą rury o średnicy równej lub większej niż 120 mm. Trasa rury powinna być możliwie najkrótsza.

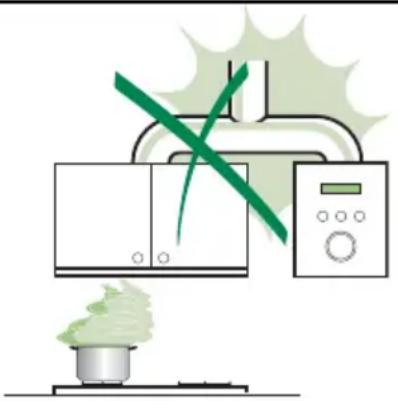

• Nie podłączaj okapu do przewodów odprowadzających spaliny (z kotłów, kominków, itp.).

• Jeżeli w pomieszczeniu używane są zarówno okap, jak i urządzenia niezasilane energią elek- tryczną (na przykład urządzenia na gaz), należy zapewnić odpowiednią wentylację pomieszcze- nia. Jeżeli w kuchni nie ma wywietrzników zapewniających dopływ świeżego powietrza, należy je wykonać. Bezpieczne użytkowanie okapu jest wówczas, gdy maksymalne podciśnienie w po- mieszczeniu nie przekracza 0,04 mbar.

• Jeżeli kabel zasilający zostanie uszkodzony, powinien zostać wymieniony przez producenta lub wykwalifikowanych pracowników serwisu.

• Jeśli instrukcja instalacji urządzenia do gotowania wskazuje na potrzebę zastosowane większej odległości, niż podana powyżej, należy to wziąć pod uwagę. Należy przestrzegać wszystkich norm dotyczących od-prowadzania powietrza. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do neutralizacji zapachów kuchen- nych.

• Nie wolno używać okapu do innych celów.

• Nie pozostawiaj wolnego ognia o dużej intensywności pod załączonym okapem.

• Reguluj zawsze płomienie tak, aby nie wydostawały się one po bokach garnków.

• Nie zostawiaj patelni bez nadzoru podczas ich użytkowania : przegrzany olej może się zapalić.

• Niniejsze urządzenie nie może być używane przez osoby (w tym dzieci) niepełnosprawnie fizycz- nie lub umysłowo oraz przez bez doświadczenia lub wiedzy na temat jego działania, operatorzy powinni zostać poinstruowani i skontrolowani we kwestii obsługi urządzenia przez osoby odpo- wiedzialne za jego bezpieczeństwo.

• Dzieci powinny być nadzorowane, aby upewnić się że nie bawią się urządzeniem.

• „UWAGA: Części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządze- niami przeznaczonymi do gotowania.” KONSERWACJA

• Przed przystąpieniem do dowolnej czynności konserwacyjnej należy wyłączyć okap z sieci elek- trycznej, wyciagając wtyczkę lub wyłączając wyłącznik gówny.

• Wykonuj skrupulatną i częstą konserwację filtra zgodnie z podanym opisem(Niebezpieczeństwo pożaru).

• Powierzchnie okapu wystarczy czyścić wilgotną szmatką i neutralnym płynem do mycia. Symbol na produkcie lub na opakowaniu oznacza, że produktu tego nie można traktować jak zwy- kłych odpadów, ale należy go zawieźć do punktu zajmującego się likwidacją urządzeń elektrycznych i elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko i na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej jego likwidacji. Szczegółowe informacje na temat recyclingu tego produktu uzyskasz w urzędzie mia- sta/gminy, lokalnych instytucjach zajmujących się likwidacja odpadów lub w sklepie, w którym kupileś produkt. 2°PL

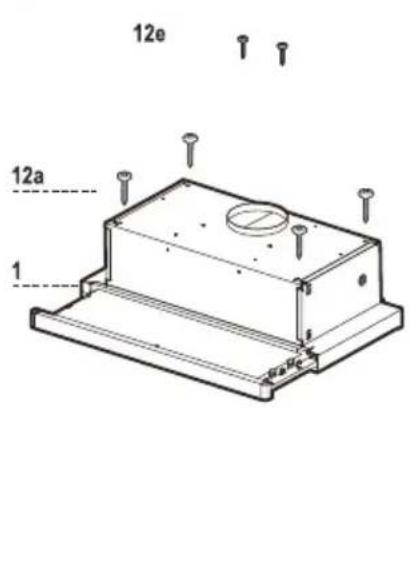

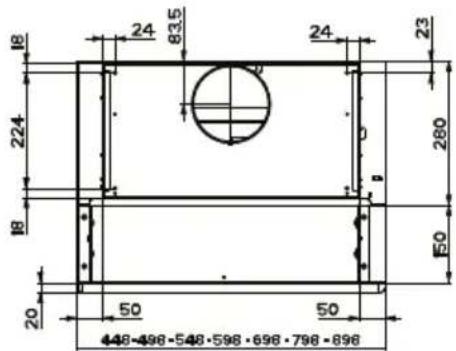

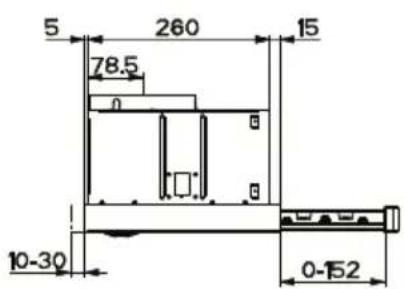

Części składowe Odn. Il. Elementy urządzenia 1 1 Korpus okapu wraz z: przyciskami sterowania, oświetleniem, ze- społem wentylatora, filtrami. 8 1 Kratka kierunkowa Wyjście powietrza 20 1 Profil zamknięcia Odn. Il. Elementy montażowe 12a 4 Śruby 4,2 x 44,4 12e 2 Śruby 2,9 x 9,5 Il. Dokumentacja 1 Instrukcja INSTALACJA Wiercenie i montaż okapu

• Powierzchnia montażu okapu powinna znajdować się o 135 wyżej od pozostałych mebli.

• Przy pomocy znajdującego się w zestawie wzornika, wywier- cić otwory ø 4,5 mm.

• Przy pomocy znajdującego się w zestawie wzornika, wykonać w powierzchni montażowej otwór ø 125 mm.

• Przykręcić przy pomocy 4 śrub 12a (4,2 x 44,4) znajdujących się w zestawie.

• Miejsce pomiędzy brzegiem okapu a ścianą można zasłonić przy pomocy znajdującego się w zestawie profilu 20 oraz śrub do tego przeznaczonych.PL

Aby zainstalować okap w wersji z wyciągiem, należy go pod- łączyć do rury wylotowej za pomocą sztywnej lub giętkiej rury ø 120 mm, wyboru rury dokonuje monter.

• Zamocuj rurę odpowiednimi opaskami. Konieczne materia- ły nie znajdują się w zestawie.

• Wyjmij ewentualne węglowe filtry zapachowe. ø 120

PRACA W TRYBIE RECYRKULACJI

• Jeżeli ponad okapem znajduje się półka należy wyciąć w niej otwór ø 125 mm.

• Połączyć okap z wylotem powietrza zamocowanym w półce za pomocą giętkiej lub sztywnej rury ø 120 mm.

• Zamocować rurę za pomocą odpowiednich klamer zacisko- wych do rur (nie znajdują się w zestawie).

• Zamocować kratkę wentylacyjną 8 na wylocie powietrza w półce przy użyciu 2 wkrętów 12e (2,9 x 12,7 w zestawie).

• Upewnić się czy zamontowano filtry węglowe.

PODŁĄCZENIE ELEKTRYCZNE

• Przyłącz okap do sieci zasilania, montując wyłącznik dwubiegunowy o otwarciu styków przynajmniej 3 mm.

• Po zainstalowaniu okopu, za pierwszym razem konieczne jest energiczne otwarcie wózka przesuwnego, aż do usłyszenia trzaśnięcia oznaczającego koniec ruchu. UŻYTKOWANIE Tablica sterownicza L Oświetlenie Włączanie i wyłączanie oświetlenia. M Silnik Włączanie i wyłączanie silnika zasysania. V Prędkość Regulacja prędkości: 1.Prędkość minimalna, przystosowana do ciągłej i cichej wymiany powietrza, dla małej ilości zapachów. 2.Prędkość średnia, przystosowana do większości warunków użytkowania, optymalna pod względem przepływu powietrza oraz powstającego hałasu. 3.Prędkość maksymalna, przystosowana do dużej emisji zapachów powstających podczas gotowania, także przez dłuższy czas. L Oświetlenie Włączanie i wyłączanie oświetlenia. M Silnik Włączanie i wyłączanie silnika zasysania. V Prędk ość Regulacja prędk ości: 1.Prędkość minimalna, przystosowana do ciągłej i cichej wymiany powietrza, dla małej ilości zapachów.

2. Prędkość średnia, przystosowana do większości

warunków użytkowania, optymalna pod względem przepływu powietrza oraz powstającego hałasu.PL KONSERWACJA Filtry tłuszczowe CZYSZCZENIE KASETOWYCH METALOWYCH FILTRÓW TŁUSZCZOWYCH

• Filtry należy czyścić co 2 miesiące użytkowania, bądź częściej w przy- padku intensywnego używania. Możliwe jest czyszczenie ich w zmy- warce.
• Wysunąć szufladę okapu.

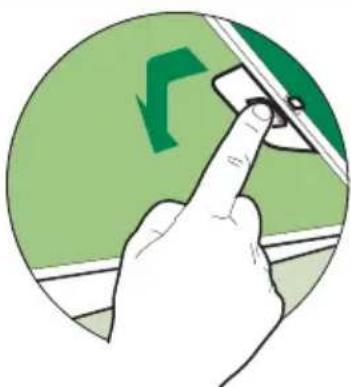

• Filtry należy zdejmować po kolei, po odbezpieczeniu ich elementów mocujących.
• Unikać zaginania filtrów podczas mycia. Przed ponownym montażem wewnątrz okapu, upewnić się, czy są całkowicie suche. (Kolor filtrów może zmieniać się wskutek mycia, nie wpływa to jednak na ich efek- tywność)
• Wkładając filtry z powrotem do okapu należy zwrócić uwagę, aby zo- stały poprawnie zamontowane uchwytem do zewnątrz.

• Wsunąć szufladę okapu. Filtr węglowy (tryb recyrkulacji)

WYMIANA FILTRA WĘGLOWEGO

Uwaga: Przed przystąpieniem do wymiany filtra anty- zapachowego, zgasić oświetlenie i odczekać aż żarówki ostygną.

• Tego filtra nie można myć ani regenerować. Należy go wy- mieniać mniej więcej co 4 miesiące użytkowania lub częściej w przypadku intensywnego używania.

• Wysunąć szufladę filtra.

• Wyjąć metalowe filtry tłuszczowe.

• Wyjąć nasycony filtr węglowy po zwolnieniu blokad.

• Zamontować nowy filtr.

• Zamontować ponownie metalowe filtry tłuszczowe.

• Wsunąć szufladę filtra. Oświetlenie

• Wyjąć metalowe filtry tłuszczowe.

• Wykręcić uszkodzoną żarówkę i wymienić na nową o takich samych parametrach.

• Zamontować ponownie metalowe filtry tłuszczowe. 43RO
