MODE D'EMPLOI CTB 6407 XH BEKO

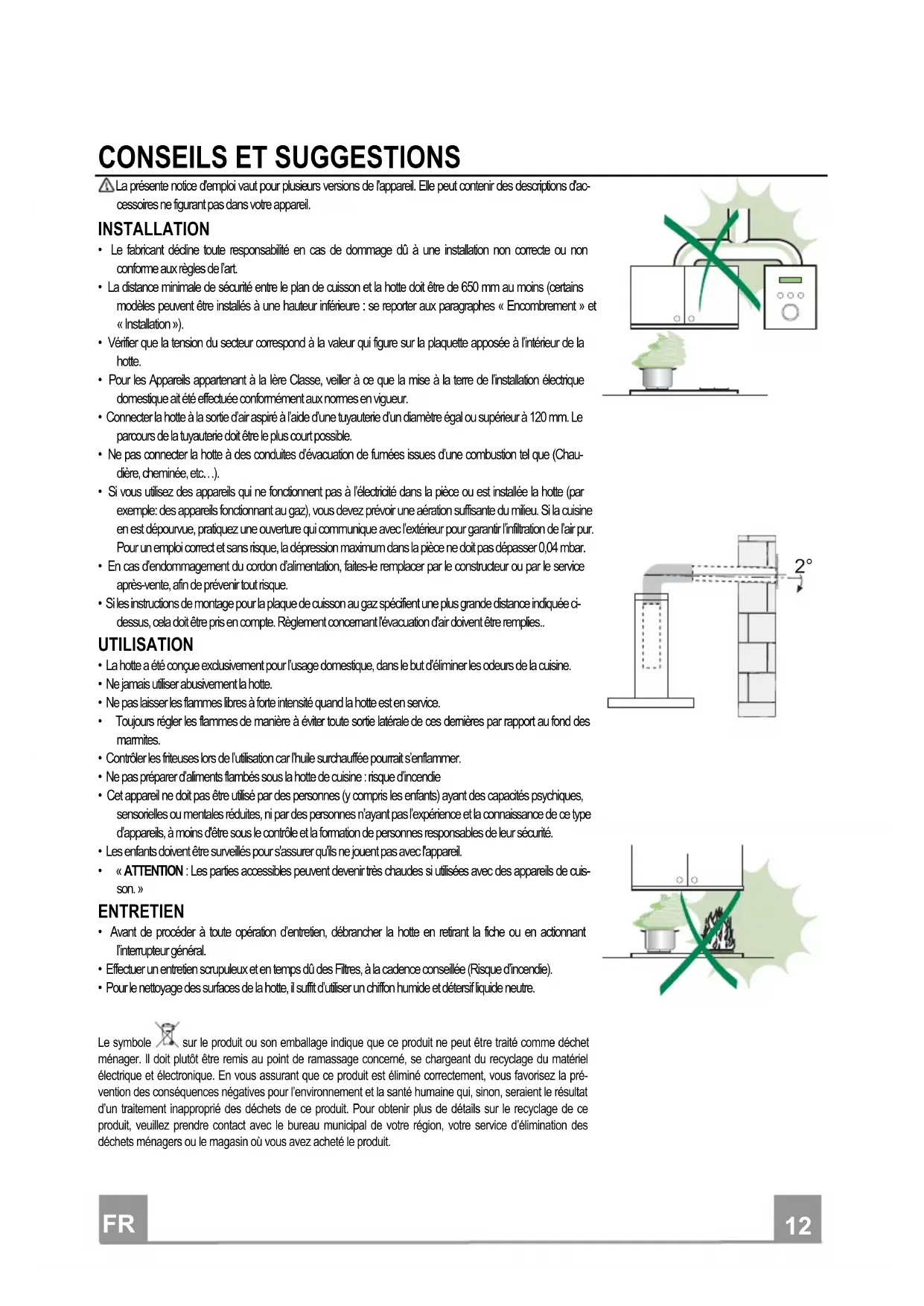

CONSEILS ET SUGGESTIONS

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'ac- cessoires ne figurant pas dans votre appareil. INSTALLATION

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art. • La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »). • Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte. • Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vigueur. • Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible. • Ne pas connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chau-dière, cheminée, etc…). • Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0,04 mbar. • En cas d’endommagement du cordon d’alimentation, faites-le remplacer par le constructeur ou par le service après-vente, afin de prévenir tout risque. • Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Règlement concernant l'évacuation d'air doivent être remplies.. UTILISATION
• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine. • Ne jamais utiliser abusivement la hotte. • Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites. • Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer. • Ne pas préparer d’aliments flambés sous la hotte de cuisine : risque d’incendie • Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n’ayant pas l’expérience et la connaissance de ce type d’appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. • Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des appareils de cuis- son. » ENTRETIEN
• Avant de procéder à toute opération d’entretien, débrancher la hotte en retirant la fiche ou en actionnant l’interrupteur général. • Effectuer un entretien scrupuleux et en temps dû des Filtres, à la cadence conseillée (Risque d’incendie). • Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre. Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la pré-vention des conséquences négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d’élimination des déchets ménagers ou le magasin où vous avez acheté le produit. 2°FR

CARACTERISTIQUES Composants Réf. Q.té Composants de Produit 1 1 Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres 8 1 Grille orientée Sortie de l ’Air 20 1 Profil fermeture Réf. Q.té Composants pour l ’installation 12a 4 Vis 4,2 x 44,4 12e 2 Vis 2,9 x 9,5 Q.té Documentation 1 Manuel d’instructions INSTALLATION Perçage du Plan de support et Montage de la Hotte

MONTAGE AU MOYEN DE VIS

• Le Plan de support de la Hotte doit être monté plus en haut de 135 mm. par rapport au Plan inférieur des Armoires murales.

• Percer un trou de ø 4,5 mm. sur le support, en utilisant le Gaba- rit de perçage fourni avec l’appareil.

• Percer un trou de ø 125 mm. sur le Plan de support, en utilisant le Gabarit de perçage fourni avec l’appareil.

• Fixer à l’aide des 4 Vis 12a (4,2 x 44,4) fournies avec l’appareil.

• Il est possible de boucher l’espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l’appareil, à l’aide des Vis déjà prévus à cet effet.FR

En cas d’installation en version évacuation, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de ø 120 mm, au choix de l’installateur.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif. ø 120

SORTIE AIR VERSION RECYCLAGE

• Percer un trou de ø 125 mm. sur l’éventuelle Tablette qui se trouve au-dessus de la Hotte.

• Connecter la Flasque au trou de sortie sur la Tablette qui se trouve au-dessus de la Hotte, au moyen d’un tuyau rigide ou flexible de ø120 mm.

• Fixer le tube par des colliers appropriés. Le matériau nécessaire n’est pas fourni.

• Fixer la Grille orientée 8 sur la sortie de l’air recyclé à l’aide de 2 Vis 12e (2,9 x 9,5) fournies avec l’appareil.

• S’assurer de la présence des filtres anti-odeur au charbon actif.

• Brancher la hotte sur le secteur en interposant un interrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Après avoir installé la hotte, il est indispensable pour la première fois d’ouvrir le chariot coulissant de façon énergique, jusqu’à ce que l’on entende le déclic de fin de course. UTILISATION Tableau de commande L Lumières Allume et éteint l’éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d’exploitation ainsi subdivisées: 1. Vitesse minimale, pour un rechange d’air perma-nent particulièrement silencieux en cas de faibles va-peurs de cuisson. 2. Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre dé-bit d’air traité et niveau sonore. 3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés. L Lumières Allume et éteint l’éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d’exploitation ainsi subdivisées: 1. Vitesse minimale, pour un rechange d’air perma-nent particulièrement silencieux en cas de faibles va-peurs de cuisson. 2. Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre dé-bit d’air traité et niveau sonore.

• Les filtres peuvent être également lavés au lave-vaisselle; il faut les laver tous les 2 mois d’emploi environ, ou bien plus souvent, en cas d’emploi particulièrement intense.

• Sortir le tiroir aspirant.

• Retirer un Filtre à la fois, en intervenant sur les crochets spé- cialement prévus.

• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter(L’éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l’efficacité de celui-ci.).

• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.

• Fermer le tiroir aspirant. Filtres anti-odeur (Version Recyclage) REMPLACEMENT Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre anti- odeur.

• Les filtres ne peuvent pas être lavés ni régénérés; il faut les remplacer tous les 3-4 mois d’emploi environ ou bien plus souvent, en cas d’emploi particulièrement intense.

• Sortir le chariot aspirant.

• Retirer les Filtres Anti-graisse.

• Retirer le Filtre anti-odeur au Charbon actif saturé, en interve- nant sur les crochets spécialement prévus.

• Mettre le nouveau Filtre en l’accrochant bien en place.

• Remonter les Filtres anti-graisse.

• Refermer le chariot aspirant. Eclairage REMPLACEMENT LAMPES Lampes de 28W-40W

• Retirer les filtres anti-graisse métalliques.

• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.

• Remonter les filtres anti-graisse métalliques.RU
