CTB 6407 XH - Hotă de bucătărie BEKO - Manual de utilizare gratuit

Tip produs	Hotă aspirantă
Marcă	Beko
Model	CTB 6407 XH
Utilizare	Doar pentru uz casnic
Număr de viteze	3 (minimă, medie, maximă)
Iluminare	Da (becuri înlocuibile)
Tip de instalare	Evacuare sau recirculare
Diametru de ieșire a aerului	120-125 mm
Distanța minimă de siguranță	650 mm
Alimentare	220-240 V ~ 50 Hz
Clasă electrică	Clasa I (împământare obligatorie)
Filtre antigrăsime	Metalice, lavabile în mașina de spălat vase
Filtre de cărbune	Active, de înlocuit la fiecare 3-4 luni
Întreținerea filtrelor antigrăsime	La fiecare 2 luni (spălare)
Curățarea suprafețelor	Cârpă umedă și detergent neutru
Siguranță	Întrerupător bipolar, oprire automată în caz de defecțiune
Înălțimea de montare recomandată	135 mm deasupra planului inferior al dulapurilor

Întrebări frecvente - CTB 6407 XH BEKO

Care este distanța minimă dintre hotă și plita de gătit?

Distanța minimă de siguranță trebuie să fie de cel puțin 650 mm. Pentru plitele pe gaz, verificați instrucțiunile specifice.

Cum se instalează hota în versiunea de evacuare?

Conectați hota la o conductă de evacuare a aerului cu un diametru egal sau mai mare de 120 mm. Utilizați un tub rigid sau flexibil și fixați-l cu coliere. Parcurgeți cel mai scurt traseu posibil.

Cum se curăță filtrele antigrăsime?

Filtrele antigrăsime metalice pot fi spălate în mașina de spălat vase sau manual cu un detergent neutru. Curățați-le la fiecare 2 luni de utilizare, sau mai des în caz de utilizare intensă. Lăsați să se usuce înainte de a le remonta.

Când trebuie înlocuite filtrele de cărbune?

Filtrele de cărbune activ nu sunt reutilizabile și trebuie înlocuite la fiecare 3-4 luni de utilizare, sau mai des în caz de utilizare intensă. Stingeți luminile și așteptați răcirea înainte de a proceda.

Ce trebuie făcut în cazul unui cablu de alimentare deteriorat?

Nu folosiți hota. Faceți înlocuirea cablului de către producător sau de serviciul de asistență tehnică pentru a preveni orice risc.

Pot folosi hota cu aparate pe gaz?

Da, dar trebuie prevăzută o aerisire suficientă a încăperii. Depresiunea maximă nu trebuie să depășească 0,04 mbar. Practicați o deschidere spre exterior dacă este necesar.

Cum se reglează vitezele motorului?

Utilizați tasta V pentru a selecta viteza: minimă pentru un funcționare silențioasă cu vapori slabi, medie pentru uz normal, maximă pentru emisii puternice de vapori.

Cum se înlocuiește iluminarea hotei?

Scoateți filtrele antigrăsime metalice. Deșurubați becurile și înlocuiți-le cu becuri identice (aceleași caracteristici). Remontați filtrele.

Este posibil să instalezi hota în versiunea de recirculare?

Da, în versiunea de recirculare, faceți o gaură de 125 mm în placa de deasupra hotei. Conectați hota cu un tub rigid sau flexibil și fixați grila orientată furnizată. Asigurați-vă că filtrele de cărbune sunt la locul lor.

Se pot flamba alimente sub hotă?

Nu, este interzis să pregătiți alimente flambate sub hotă din cauza riscului de incendiu.

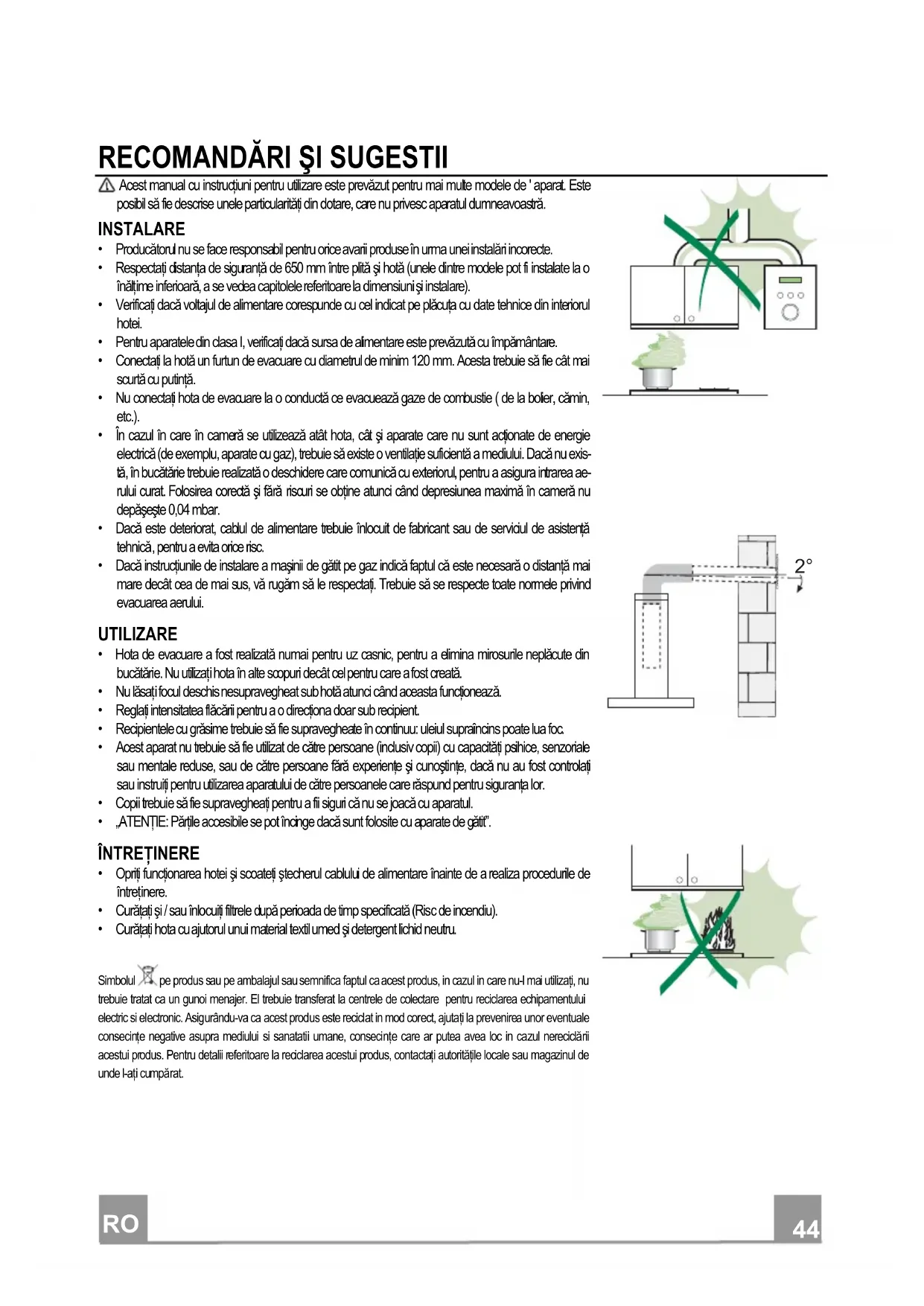

MANUAL DE UTILIZARE CTB 6407 XH BEKO

Acest manucl instruktioni pertrut utilizatione this prevazut pertru mai multe modele de aparat. Este posibil sa fe describe unele particolaritate din dotare, care nu privesc aparatul dumneavoastr.

INSTALARE

• Producator nu se face responsabil pentru orice avari produse in uma unei instalari incorrecte.

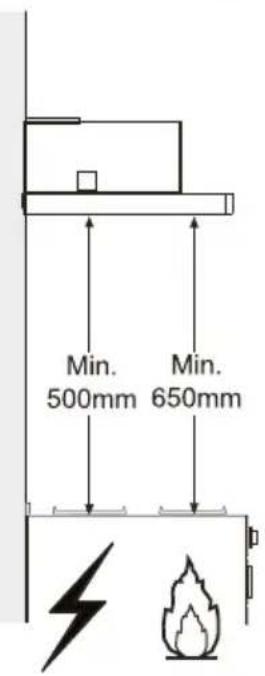

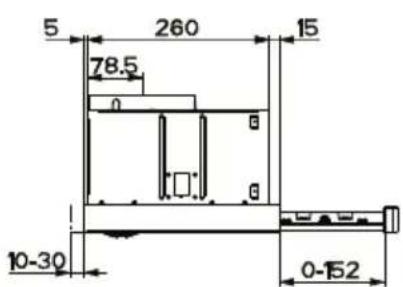

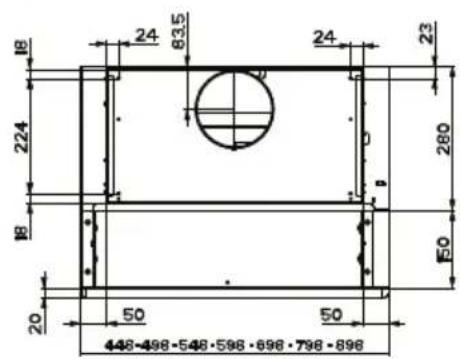

  Respectati distanta de siguranta de 650 mm intre pita s hota (unele dentre modele pot fi instalate la o inaltime inferioar, a se vedea capitole referitoare la dimensioni si instalare).
• Verificati dacá voltajul de alimentare corespunde cu cel indicat pe placuţa cu date tehnice din interiorul hotei.
• Pentru aparatele din clasa I, verificati dacă sutra de alimentare este prevăzută cu impamantare.
• Conectaţi la hotă un furtun de evacuire cu diametrul de minim 120 mm. Aoesta trebuie să fie CAT mai scurtă cu putinta.
• Nu conectaţi hota de evacuare la o conducţă ce evacuează gaze de combustie (de la boiler, cămin, etc.).
• In cazul in care in camera se utilizează atât hota, CAT ŞI aparate care nu sunt actione de energia electrică (de exemplu, aparate cu gaz), trebuie să existe o ventilâție suficientă a mediului. Dacă nu există, in bucatărie trebuie realizata o descidere care comună cu exteriorul, pentru a asigura intrarea aerului curat. Folosirea corectă ŞI fara risouri se obtîne atunci cand depresiunea maxima n in camera n depasește 0,04 mbar.
• Daca este deteriorat, cabul de alimentare trebuie inlocuit de fabricant sau de serviciul de asistenta tehnica, pentru a evita orice risc.
  Daca instruunile de instalare a masinii de gatt pe gaz indicac faptul ca este necesara o distanta mai mare decat cea de mai sus, va rugam sa le respectati. Trebuie sa se respecte toate normele privind evacuarea aerului.

UTILIZARE

• Hota de evacuare a fost realizata numai pentru uz casnic, pentru a eliminna mirosurile neplacute din bucătărie. Nu Utilizati hota in alte scopuri decât ocel pentru care a fost creată.
• Nu lasati focoul beschis nesupravegheat sub hota atunci cand aceasta fonctionează.
• Reglat intensitatea flacari pentru a o direc tiona doar sub recipient.
  Recipientele cu grasime trebuie sa fe supravegheate in continuu: uleiul supraicins poate sua foc.
• Acest aparat nu trebuie sá fie'utilizat de câtre persone (inclusiv copi) cu capacitàti psihice, senzorale sau mentale reduse, sau de câtre persone fāră experienteși cunostinte, dacă nu au fost controlati suu instruiți pentru UTILIZAREA aparatului de câtre personeile care raspund pentru siguranta lor.
  Copi trebuie sfe supravegehat pfentra a fi sigui cnu se joaccu aparatul.
  ,ATENTIE: Pàrǐle accesible se pot ònciège dacà sunt folosite cu aparate de gátī.

INTRETINERE

• Opriti fonctionarea hotei si scoatei stecherul cablului de alimentare inaunte de a realiza procedurile de intretinere.
• Curatati si / sau inlocuiit filtre dupa pericada de temp specificata (Risc de incendiu).
• Curatati hota cu ajutorul unui material textil umed si detergent tlichid neutru.

Simbolul pe produs sau pe ambalajul sau semnifica faptul ca acest produs, in cazul in care nuI mai utilzi, nu trebuie tratat ca un gunoi menajer. El trebuie transferat la centrele de colectare pentru reciclarea echipamentului electrici si electronic. Asigurandu-va ca acest produs este reciclat in mod corect, ajutati la prevenirea unor eventuale consecinte negative asupra mediului si sanatati umane, consecunte care ar putea avea loc in cazul nereciatari acestui produs. Pentru detali referitoare la reciclarea acesstui produs, contactati autoritate locale sau magazinul de unde I-ati cumparat.

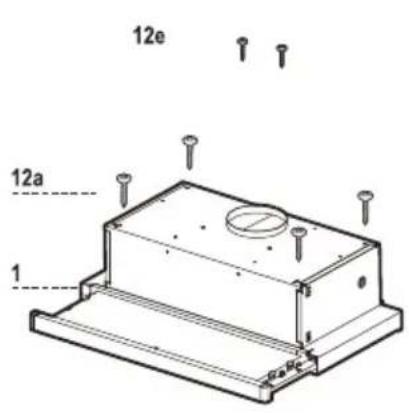

Parti componente

Nr. ref.Cant.		Pärtile componente
1	1	Corpul hotei, prevăzut cu: Butoane de control, lumini, ventilator, filtrre
8	1	Grilă de evacuare a aerului direçională
20	1	Element deInsetidere
Nr. ref.Cant.		Elementele pentru instalare
12a	4	Şuruburi 4,2 x 44,4
12e	2	Şuruburi 2,9 x 9,5
Cant. Documentăție
1		Manual de utilizescere

INSTALLAREA

Gaurirea suprafetei suport si fixarea hoteli

PRINDEREACU SURUBURI

Suprafata suport a hotei trebuie sa se afle la 135 mm deasupra suprafetei de jos a unita di pe perete.
Gauriti suportul cu unspiral cu diametre de 4,5mm ,utilizand tiparul fumizat.
Taiati un orificiu cu diametre de 125mm pe suprafata suport, cu ajutorul tiparului fumizat.
Fixati cu ajutorul celor patru suruburi furnizate 12a (4,2 x 44,4).

ELEMENT DE INCHIDERE

• Spatiul dintre marginea hotei si peretele din spate poate fi Inches prin aplicarea elementului 20 furnizat, cu ajutorul suruburilor special furnizate in acest scop.

Conectári

MODUL DE EVACUARE

Atunci candin installati hota in modul de evacuare, conecta-i o la camin utilizing o conducţă flexibilă cu diamétru de 120 mm, alegerea este a instalatorului.

Fixati conduc ta cuutilizand suficiente clemc (nu sunt furni- zate).
- Indepartati orice filtru cu carbon.

MODUL DE RECIRCULAR

• Tăiati un orificiu cu diametrul de 125mm in perete deasupra hotei.
• Conectati orificiul de evacuare la partea de sus a unitati de pe perete cu ajutorul unei conducte rigide sau flexibile cu diametre du 120mm care va fi selectata de instalator.
  Fixati conductautilizandsuficiente clemenu sunt furniza- te).
  Fixati grila direcionala 8 pe orificiul de evacuare pentru recircularea aerului cu ajutorul celor 2 suruburi 12e furnizate (2.9 x 9.5).
• Asigurati-vá de faptul că filtrile cu carbon sunt instalate.

CONEXIUNI ELECTRICE

• Conectaţi hota la sursa de alimentare prin intermediul unui comutator cu doi poli ce are o distanţă intré contacte de cel putin 3 mm.
• Atunci cand deschideti culisi hot in afar prn prima data dupa instalare, traje pana se aude un click.

UTILIZARE

Panoul de control

L Lumina Pomeste si opre ste simulul de iluminare.

M Motor Pomeşteşi opreşte motorul.
V Viteza Setcaza viteza de evacuare:

1. Viteza mica, utilizesa pentru o schimbare lenta si continua a acrului in prezena unci cantitatei reduse de abur.
2. Viteza medie, potrivita pentru majoritatea conditiilor de utilizare, offerind un raport optim de aer / zgomot.
3. Viteza maxima, utilizespentre eliminarea vaporilor produsi in timpul prepararii indelungate a alimenteler.

L Lumină Pormestreși oprește sistemas del iluminare.
M Motor Pomeşteşi opreşte motorul.
V Viteza Setcaza viteza de evacuare:

1. Viteczama, utilizesa pentru o schimbarc lenta si continua a acrului in prezena unei cantitatii reduse de abur.
2. Viteza maxima, utilizespentru eliminarevaporilor produsi in timpul prepararii indelungate a alimenteler.

Filtrele de grasime

CURÄTIREA CASETEI METALICE A FILTRELOR DE GRÄSIME

• Filtrele trebuie curatae o data la 2 luni, sau mai frecvent in cazul folosirii mai intense a hotei. Filtrele se pot spala in masina de spalat vase.

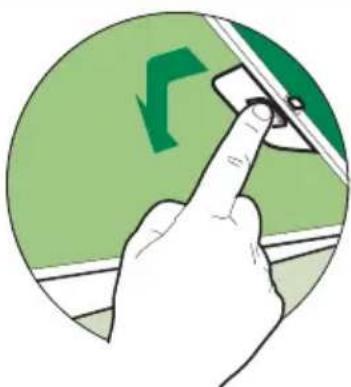

• Scoateti panoul de aspirare glisant.
• Scoatei filtrle unul cate unul, dupa deconectarea elementelor de fixare respective.
• Spalati filtrele, avand grijă să nu le indoiti. Lasaşi-le să se usuce inainte de a le pune la loc. (Culoarea filtrului se poate schimba in temp dar aceasta nu influentează eficienta filtrului).
• Cánd puneti la loc filtrele, asiguratí-vá ca帽子erul este vizibil in exterior.
• Inchideti panoul de aspirare glisant.

Filtrul de carbune (versiunea reciclare)

INLOCUIREA FILTRELOR DE CARBUNE

Atentie: Stingeti luminile si astepta riacirea lampilor inainte de a inlocui filtrul anti-miros.

• Aceste filtrne nu se pot spala si nu pot fi regenerate, deci trebuie sā fie inlocuite o data la 4 luni Sau mai frecvent in cazul unei utilizārī foarte frecventa.
• Trageti de panoul de aspiratie glisant.
• Scoateti filtrle de grasime.
• Scoateti filtrul de carbune saturat eliberand carligele de fixare.
  Montati filtrul nou prinzându-l in locasul sau.
• Inlocuiti filtrle de grasime.
• Inchideti panoul de aspiratie glisant.

Illumare

INLOCUIREA BECULUI

Becuri de 28W-40W.

• Scoateti filtrele de grasime metalice sau schideti grilajul de sustinere a filtrului.
• Desurubati becul si inlocui-ti-l cu unul cu acelasi criteristic.
• Puneti la loc filtrtre de grasime metalice sau inclusideti grilajul de susti-nere al filtrului.
