| Tipo de produto | Compressor de ar |
| Marca | Stanley |
| Modelo | B 48010150 |
| Alimentação elétrica | 230 V ~ 50 Hz (monofásico) ou 400 V ~ 50 Hz (trifásico) |
| Capacidade do reservatório | 50 L |
| Pressão de desligamento | 10 bar |
| Pressão de ligamento | 8 bar |
| Razão de intermitência | S3-50 (5 min de funcionamento / 5 min de parada) |
| Tipo de óleo recomendado | SAE 15W/40 ou equivalente |
| Proteção térmica | Sim, parada automática em caso de superaquecimento |
| Válvula de segurança | Sim, ajustada à pressão máxima do reservatório |
| Válvula de retenção | Sim, com válvula de drenagem com fechamento retardado |
| Filtro de ar de aspiração | Limpeza a cada 100 horas |
| Troca de óleo | Primeira troca após 100 h, depois a cada 300 h |
| Purga de condensados | Diariamente pela torneira de drenagem |
| Tensão da correia | Verificação periódica, flecha de 1-2 cm |
| Acoplamentos rápidos | 2 saídas: pressão regulada e pressão do reservatório |
| Manômetros | 2: pressão regulada e pressão do reservatório |
| Interruptor liga/desliga | Botão vermelho (monofásico) ou verde/vermelho (trifásico) |
| Uso previsto | Inflação, ferramentas pneumáticas, pintura, lavagem aquosa |
| Temperatura ambiente de trabalho | +5°C a +40°C |
| Distância de segurança | Pelo menos 3 metros da zona de trabalho |
| Limpeza | Pano úmido e sabão neutro, sem solventes |
Perguntas frequentes - B 48010150 STANLEY
Como drenar o óleo do compressor?
Desligue o motor e desconecte o plugue. Abaixe a pressão e desaperte o bujão de drenagem (ref. 15) sob a bomba. Recolha o óleo em um recipiente. Recoloque o bujão e encha pelo orifício (ref. 14) com óleo SAE 15W/40 até o nível MAX do visor.
Com que frequência deve-se limpar o filtro de ar?
O filtro de ar deve ser limpo pelo menos a cada 100 horas de serviço. Um filtro sujo reduz a potência do compressor. Para limpá-lo, afrouxe os dois parafusos, retire a caixa, bata e sopre com ar comprimido de baixa pressão (cerca de 3 bar).
Como ajustar a pressão de saída?
Use o regulador de pressão (ref. 7) para ajustar a pressão mostrada no manômetro (ref. 6). A pressão regulada está disponível no acoplamento rápido (ref. 5). O pressostato é pré-ajustado de fábrica: ligamento a 8 bar, desligamento a 10 bar.
O que fazer se o compressor não ligar?
Verifique a alimentação elétrica e os fusíveis. Se a proteção térmica foi acionada, deixe esfriar e rearme manualmente (botão no pressostato ou na régua do motor). Certifique-se de que a temperatura ambiente seja superior a +5°C e que a tensão da rede esteja correta.
Como purgar a água condensada do reservatório?
Abra diariamente a torneira de drenagem (ref. 11) no fundo do reservatório. A água condensada contém resíduos de óleo; descarte-a em um ponto de coleta apropriado.

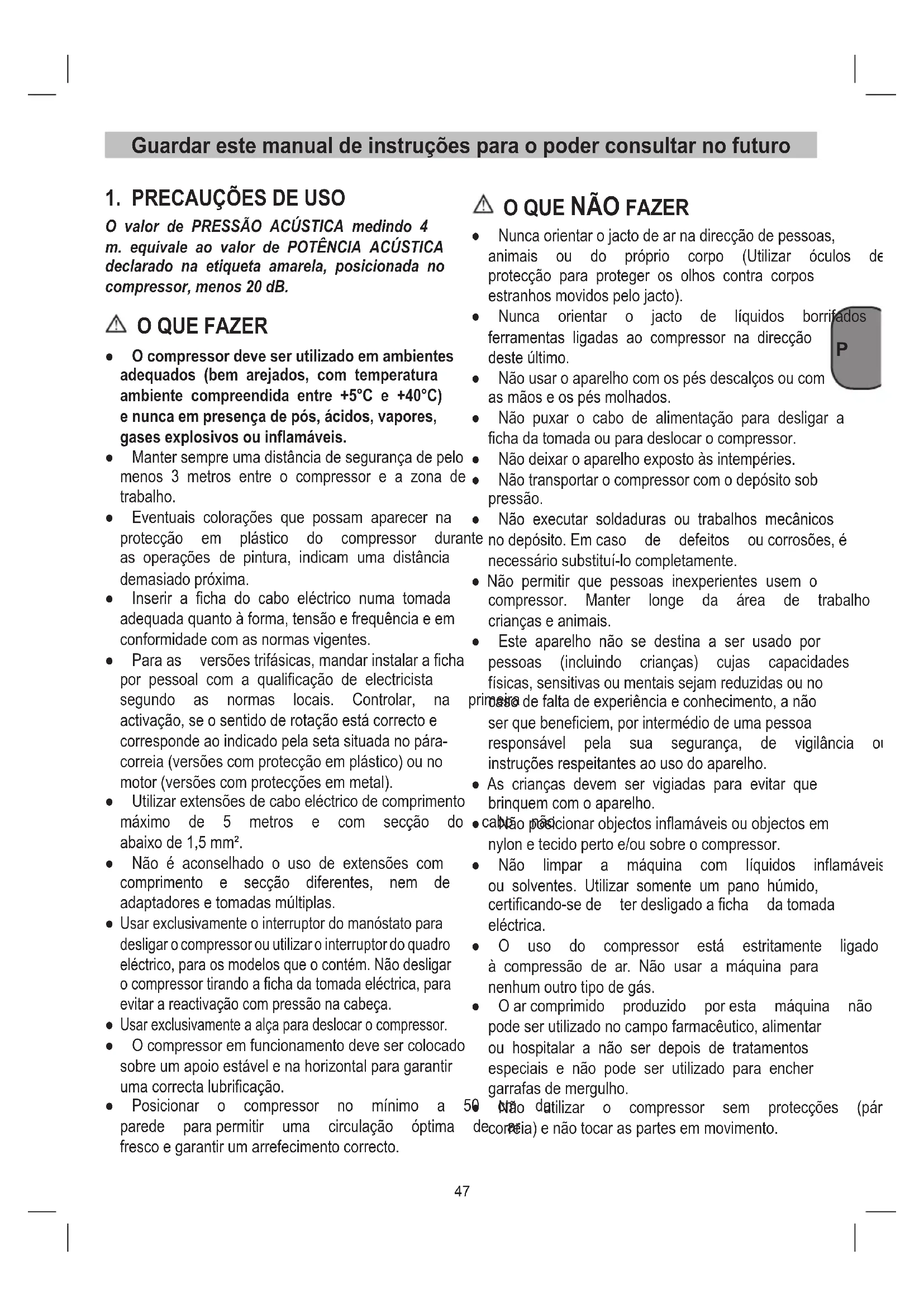

Quais são as precauções de segurança essenciais?
Use sempre protetores auriculares, oculares e respiratórios. Nunca direcione o jato de ar para pessoas ou animais. Use o compressor em local ventilado, seco, protegido de poeira e gases inflamáveis. Mantenha uma distância de segurança de pelo menos 3 metros.
Como tensionar a correia trapezoidal?
Desconecte o plugue e remova a carcaça de proteção. Afrouxe os quatro parafusos de fixação do motor (A), desloque o motor até que a correia possa ser pressionada 1 a 2 cm no ponto mais frouxo, e então aperte os parafusos.
Pode-se usar o compressor para mergulho ou alimentação?
Não, o ar comprimido produzido não é adequado para uso farmacêutico, alimentar, hospitalar ou para encher cilindros de mergulho. É estritamente reservado para compressão de ar para ferramentas pneumáticas, inflação, pintura e lavagem aquosa.
O que significa o fator de intermitência S3-50?
Isso significa que o compressor pode funcionar por 5 minutos e depois deve ser desligado por 5 minutos para esfriar. O não cumprimento desse ciclo pode acionar a proteção térmica. Aguarde o motor esfriar antes de reiniciar.
Como substituir a válvula de retenção em caso de vazamento?
Desaperte a cabeça sextavada da válvula de retenção, limpe o alojamento e o disco de borracha. Substitua o disco se estiver desgastado. Remonte e aperte cuidadosamente. Se o vazamento persistir, entre em contato com o serviço de atendimento ao cliente.
