| Tipo di prodotto | Compressore d'aria |
| Marca | Stanley |
| Modello | B 48010150 |
| Alimentazione elettrica | 230 V ~ 50 Hz (monofase) o 400 V ~ 50 Hz (trifase) |
| Capacità del serbatoio | 50 L |
| Pressione di intervento | 10 bar |
| Pressione di inserimento | 8 bar |
| Rapporto di intermittenza | S3-50 (5 min di funzionamento / 5 min di pausa) |
| Tipo di olio consigliato | SAE 15W/40 o equivalente |
| Protezione termica | Sì, arresto automatico in caso di surriscaldamento |
| Valvola di sicurezza | Sì, tarata alla pressione massima del serbatoio |
| Valvola di non ritorno | Sì, con valvola di scarico a chiusura ritardata |
| Filtro aria di aspirazione | Pulizia ogni 100 ore |
| Vidange d'huile | Primo cambio dopo 100 h, poi ogni 300 h |
| Scarico della condensa | Quotidiana tramite rubinetto di scarico |
| Tensione della cinghia | Verifica periodica, freccia di 1-2 cm |
| Attacchi rapidi | 2 uscite: pressione regolata e pressione serbatoio |
| Manometri | 2: pressione regolata e pressione serbatoio |
| Interruttore on/off | Pulsante rosso (monofase) o verde/rosso (trifase) |
| Utilizzo previsto | Gonfiaggio, utensili pneumatici, verniciatura, lavaggio ad acqua |
| Temperatura ambiente di lavoro | +5°C a +40°C |
| Distanza di sicurezza | Almeno 3 metri dalla zona di lavoro |
| Pulizia | Panno umido e sapone neutro, non usare solventi |
Domande frequenti - B 48010150 STANLEY
Come cambiare l'olio del compressore?
Spegnere il motore e scollegare la spina. Abbassare la pressione, quindi svitare il tappo di scarico (rif. 15) sotto la pompa. Raccogliere l'olio in un contenitore. Rimettere il tappo e riempire attraverso l'orifizio (rif. 14) con olio SAE 15W/40 fino al livello MAX del finestrino.
Con quale frequenza va pulito il filtro dell'aria?
Il filtro dell'aria va pulito almeno ogni 100 ore di servizio. Un filtro sporco riduce la potenza del compressore. Per pulirlo, allentare i due bulloni, estrarre il contenitore, battere e soffiare con aria compressa a bassa pressione (circa 3 bar).
Come regolare la pressione di uscita?
Utilizzare il regolatore di pressione (rif. 7) per regolare la pressione indicata sul manometro (rif. 6). La pressione regolata è disponibile all'attacco rapido (rif. 5). Il pressostato è preimpostato in fabbrica: inserimento a 8 bar, intervento a 10 bar.
Cosa fare se il compressore non si avvia?
Controllare l'alimentazione elettrica e i fusibili. Se la protezione termica è intervenuta, lasciare raffreddare e poi riarmare manualmente (pulsante sul pressostato o sulla morsettiera del motore). Assicurarsi che la temperatura ambiente sia superiore a +5°C e che la tensione di rete sia corretta.
Come scaricare l'acqua di condensa dal serbatoio?
Aprire quotidianamente il rubinetto di scarico (rif. 11) sul fondo del serbatoio. L'acqua di condensa contiene residui di olio; smaltirla in un punto di raccolta appropriato.

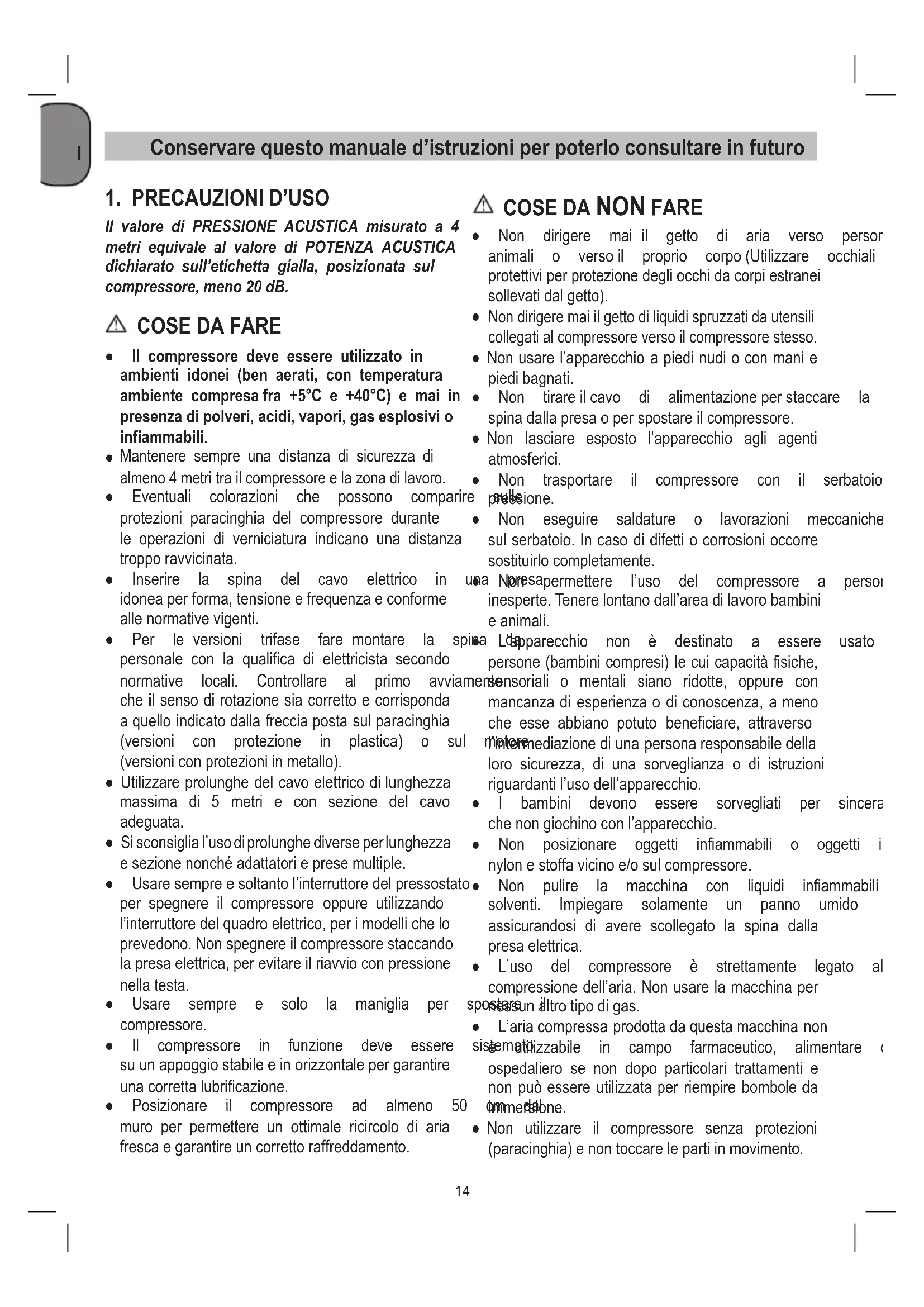

Quali sono le precauzioni di sicurezza essenziali?
Indossare sempre protezioni per l'udito, gli occhi e le vie respiratorie. Non dirigere mai il getto d'aria verso persone o animali. Utilizzare il compressore in un locale ventilato, asciutto, al riparo da polveri e gas infiammabili. Rispettare una distanza di sicurezza di almeno 3 metri.
Come tendere la cinghia trapezoidale?
Scollegare la spina e smontare il carter di protezione. Allentare le quattro viti di fissaggio del motore (A), spostare il motore finché la cinghia non può essere premuta di 1-2 cm nel punto più libero, quindi serrare le viti.
Si può usare il compressore per immersioni o uso alimentare?
No, l'aria compressa prodotta non è adatta per uso farmaceutico, alimentare, ospedaliero né per riempire bombole da immersione. È strettamente riservata alla compressione dell'aria per utensili pneumatici, gonfiaggio, verniciatura e lavaggio ad acqua.
Cosa significa il rapporto di intermittenza S3-50?
Significa che il compressore può funzionare per 5 minuti, poi deve essere fermato per 5 minuti per raffreddarsi. Il mancato rispetto di questo ciclo può attivare la protezione termica. Attendere che il motore si raffreddi prima di riavviare.
Come sostituire la valvola di non ritorno in caso di perdita?
Svitare la testa esagonale della valvola di non ritorno, pulire la sede e il disco in gomma. Sostituire il disco se usurato. Rimontare e serrare accuratamente. Se la perdita persiste, contattare il servizio post-vendita.
