| Type de produit | Compresseur à air |
| Marque | Stanley |
| Modèle | B 48010150 |
| Alimentation électrique | 230 V ~ 50 Hz (monophasé) ou 400 V ~ 50 Hz (triphasé) |
| Capacité du réservoir | 50 L |
| Pression de déclenchement | 10 bar |
| Pression d'enclenchement | 8 bar |
| Rapport d'intermittence | S3-50 (5 min de fonctionnement / 5 min d'arrêt) |
| Type d'huile recommandée | SAE 15W/40 ou équivalente |
| Protection thermique | Oui, arrêt automatique en cas de surchauffe |
| Soupape de sécurité | Oui, réglée à la pression maximale du réservoir |
| Clapet de retenue | Oui, avec soupape d'évacuation à fermeture retardée |
| Filtre à air d'aspiration | Nettoyage toutes les 100 heures |
| Vidange d'huile | Première vidange après 100 h, puis toutes les 300 h |
| Purge des condensats | Quotidienne par le robinet de vidange |
| Tension de la courroie | Vérification périodique, flèche de 1-2 cm |
| Accouplements rapides | 2 sorties : pression réglée et pression réservoir |
| Manomètres | 2 : pression réglée et pression réservoir |
| Interrupteur marche/arrêt | Bouton rouge (monophasé) ou vert/rouge (triphasé) |
| Utilisation prévue | Gonflage, outils pneumatiques, peinture, lavage aqueux |
| Température ambiante de travail | +5°C à +40°C |
| Distance de sécurité | Au moins 3 mètres de la zone de travail |
| Nettoyage | Chiffon humide et savon doux, pas de solvants |
FOIRE AUX QUESTIONS - B 48010150 STANLEY
Comment vidanger l'huile du compresseur ?
Mettez le moteur hors circuit et débranchez la prise. Abaissez la pression, puis dévissez le bouchon de vidange (réf. 15) sous la pompe. Récupérez l'huile dans un récipient. Remettez le bouchon et remplissez par l'orifice (réf. 14) avec de l'huile SAE 15W/40 jusqu'au niveau MAX du regard.
À quelle fréquence faut-il nettoyer le filtre à air ?
Le filtre à air doit être nettoyé au moins toutes les 100 heures de service. Un filtre encrassé réduit la puissance du compresseur. Pour le nettoyer, desserrez les deux boulons, sortez le boîtier, tapotez et soufflez avec de l'air comprimé à basse pression (environ 3 bar).
Comment régler la pression de sortie ?
Utilisez le régulateur de pression (réf. 7) pour ajuster la pression affichée sur le manomètre (réf. 6). La pression réglée est disponible au raccord rapide (réf. 5). Le pressostat est préréglé en usine : enclenchement à 8 bar, déclenchement à 10 bar.
Que faire si le compresseur ne démarre pas ?
Vérifiez l'alimentation électrique et les fusibles. Si la protection thermique a déclenché, laissez refroidir puis réarmez manuellement (bouton sur le pressostat ou le bornier moteur). Assurez-vous que la température ambiante est supérieure à +5°C et que la tension secteur est correcte.
Comment purger l'eau condensée du réservoir ?
Ouvrez quotidiennement le robinet de vidange (réf. 11) au fond du réservoir. L'eau condensée contient des résidus d'huile ; éliminez-la dans un point de collecte approprié.
Quelles sont les précautions de sécurité essentielles ?

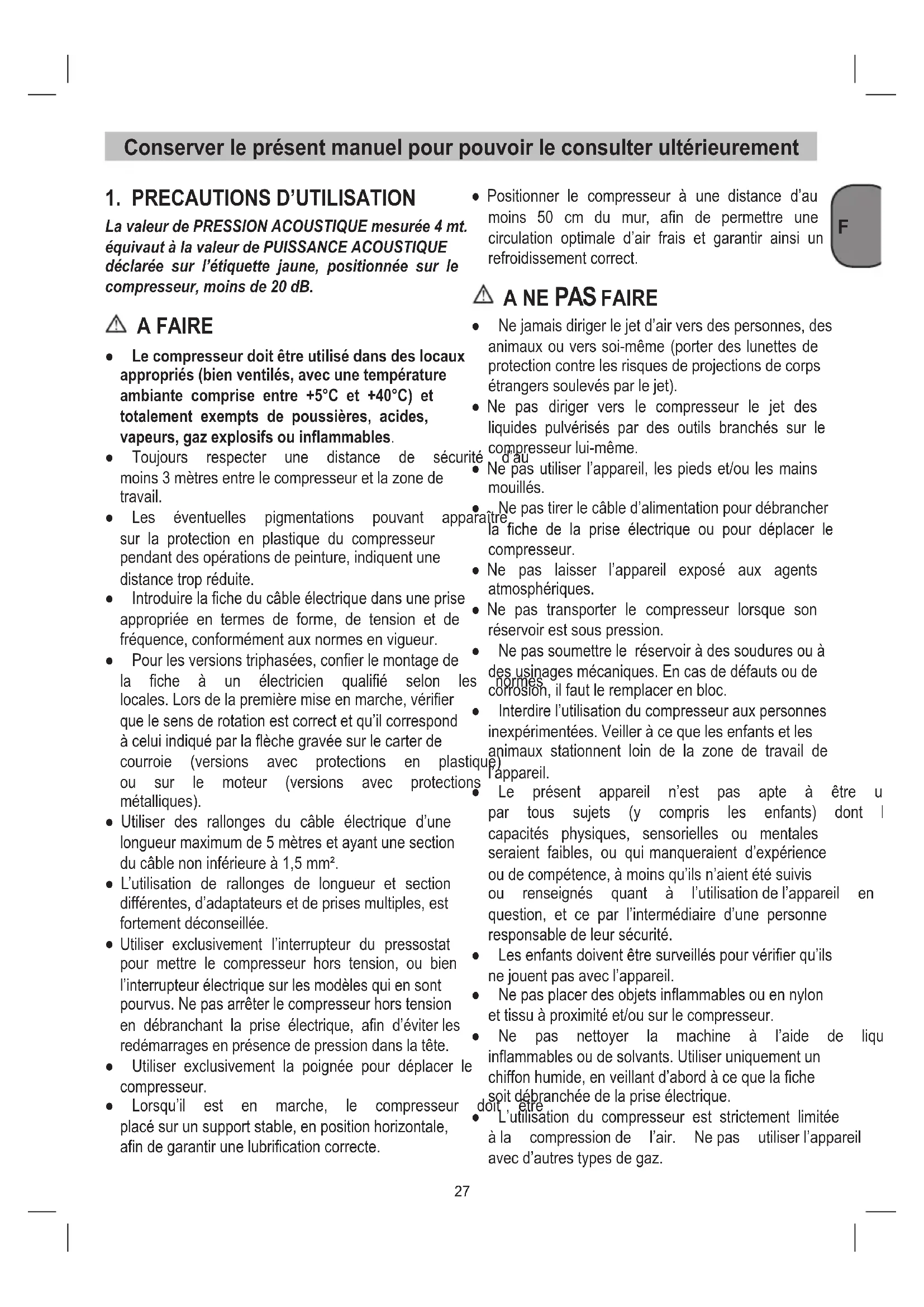

Portez toujours des protections auditives, oculaires et respiratoires. Ne dirigez jamais le jet d'air vers des personnes ou des animaux. Utilisez le compresseur dans un local ventilé, sec, à l'abri des poussières et des gaz inflammables. Respectez une distance de sécurité d'au moins 3 mètres.
Comment tendre la courroie trapézoïdale ?
Débranchez la prise et démontez le carter de protection. Desserrez les quatre vis de fixation du moteur (A), déplacez le moteur jusqu'à ce que la courroie puisse être enfoncée de 1 à 2 cm au point le plus libre, puis resserrez les vis.
Peut-on utiliser le compresseur pour la plongée ou l'alimentaire ?
Non, l'air comprimé produit n'est pas adapté à un usage pharmaceutique, alimentaire, hospitalier ni pour remplir des bouteilles de plongée. Il est strictement réservé à la compression de l'air pour outils pneumatiques, gonflage, peinture et lavage aqueux.
Que signifie le rapport d'intermittence S3-50 ?
Cela signifie que le compresseur peut fonctionner 5 minutes, puis doit être arrêté 5 minutes pour refroidir. Le non-respect de ce cycle peut déclencher la protection thermique. Attendez que le moteur refroidisse avant de redémarrer.
Comment remplacer le clapet de retenue en cas de fuite ?
Dévissez la tête hexagonale du clapet de retenue, nettoyez le logement et le disque en caoutchouc. Remplacez le disque s'il est usé. Remontez et serrez soigneusement. Si la fuite persiste, contactez le service après-vente.
