MANUAL DE UTILIZADOR CD502DC Vonroc

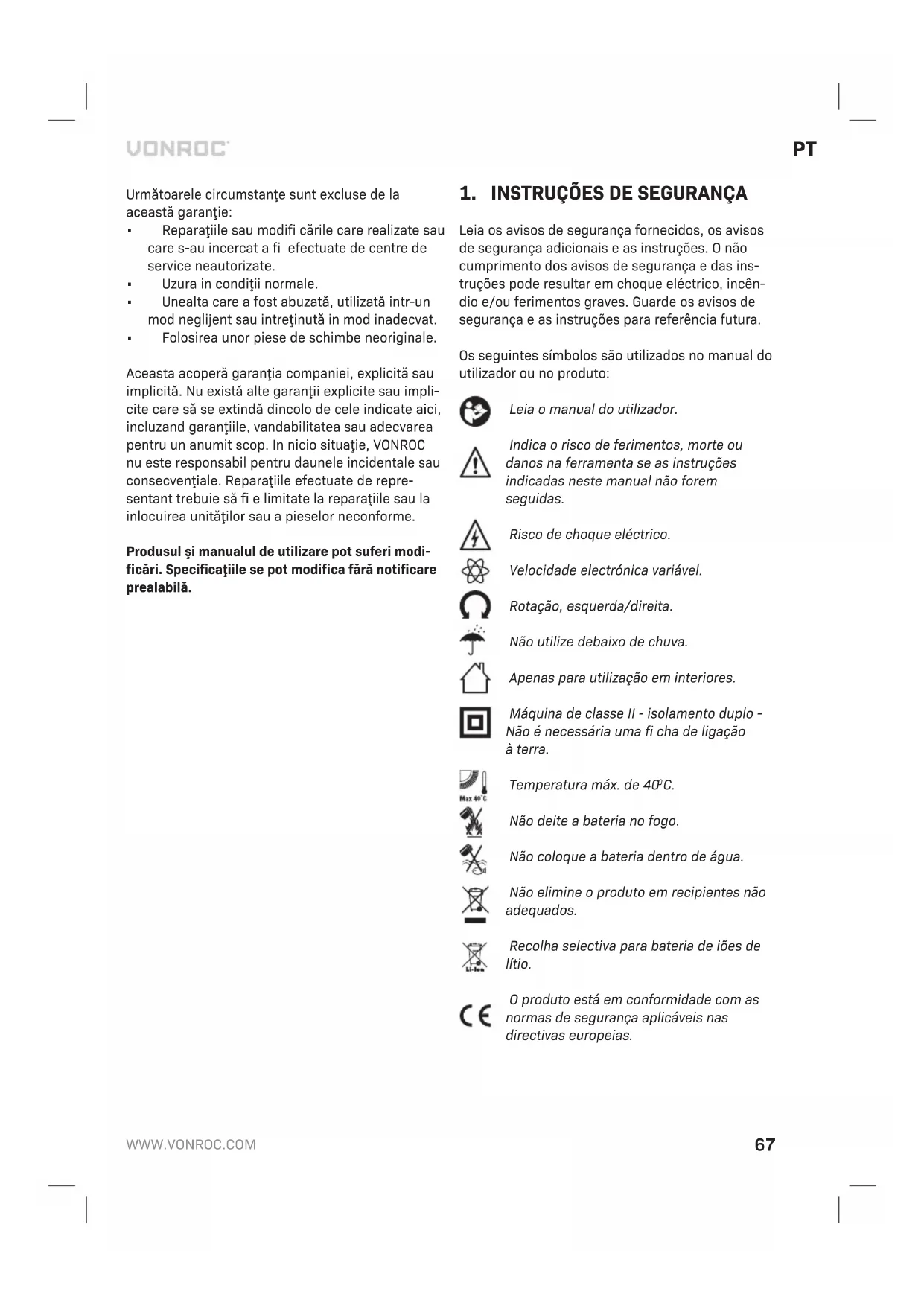

PT Instruções originais 67

Leia os avisos de segurança fornecidos, os avisos de segurança adicionais e as instruções. O não cumprimento dos avisos de segurança e das instruções pode resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde os avisos de segurança e as instruções para referência futura.

Os seguintes símbolos são utilizados no manual do utilizador ou no produto:

Leia o manual do utilizador.

Indica o risco de ferimentos, morte ou danos na ferramenta se as instruções indicadas neste manual não forem seguidas.

Velocidade electrónica variável.

Rotação, esquerda/direita.

Não utilize debaixo de chuva.

Apenas para utilização em interiores.

Máquina de classe II - isolamento duplo - Não é necessária uma fi cha de ligação à terra.

Temperatura máx. de 40°C.

Não deite a bateria no fogo.

Não coloque a bateria dentro de água.

Não elimine o produto em recipientes não adequados.

Recolha selectiva para bateria de iões de lítio.

O produto está em conformidade com as normas de segurança aplicáveis nas directivas europeias.

AVISOS GERAIS DE SEGURANÇA SOBRE A FERRAMENTA ELÉCTRICA

ATENÇÃO! Leia todos os avisos de segurança e instruções. O não cumprimento dos avisos de segurança e as instruções podem resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde todos os avisos e instruções para referência futura.

O termo "ferramenta eléctrica" indicado nos avisos diz respeito à ferramenta eléctrica com alimentação pela rede (com fi o) ou por bateria (sem fi o).

1) Segurança na área de trabalho

a) Mantenha a área de trabalho limpa e devidamente iluminada. As áreas obstruídas ou escuras são propícias a acidentes.

b) Não utilize ferramentas eléctricas em atmosferas explosivas, por exemplo, na presença de líquidos infl amáveis, gases ou poeiras. As ferramentas eléctricas produzem faíscas que podem causar ignição de poeiras ou vapores.

c) Quando utilizar uma ferramenta eléctrica, mantenha as crianças e transeuntes afastados. As distracções podem causar perda de controlo.

a) As fi chas da ferramenta eléctrica devem corresponder à tomada. Nunca modifi que, de forma alguma, a fi cha. Não utilize quaisquer fi chas adaptadoras com ferramentas eléctricas ligadas à terra (massa). As fi chas e tomadas correspondentes não modifi cadas reduzem o risco de choque eléctrico.

b) Evite o contacto do corpo com superfícies ligadas à terra ou massa, como tubos, radiadores, fogões ou frigorífi cos. Há um maior risco de choque eléctrico se o corpo estiver ligado à terra ou à massa.

c) Não exponha as ferramentas eléctricas à chuva ou a ambientes húmidos. A entrada de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.

d) Não utilize o cabo de maneira abusiva. Nunca utilize o cabo para transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, óleo, extremidades afiadas ou peças móveis. Cabos danificados ou enrolados aumenta o risco de choque eléctrico.

e) Quando utilizar uma ferramenta eléctrica no exterior, opte por uma extensão adequada para utilização no exterior. A utilização de um cabo adequado para utilização no exterior reduz o risco de choque eléctrico.

f) Se não for possível evitar trabalhar com uma ferramenta eléctrica num local húmido, utilize uma fonte de alimentação protegida por um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o risco de choque eléctrico.

a) Esteja atento, preste atenção ao que está a fazer e tenha senso comum quando utilizar uma ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a utilização de ferramentas eléctricas pode resultar em ferimentos graves.

b) Use equipamento de protecção individual. Use sempre protecção ocular. O equipamento de protecção, como, por exemplo, máscara de poeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auditiva, utilizado nas condições adequadas, reduz o risco de ferimentos.

c) Evite accionamentos acidentais. Assegure-se de que o gatilho está desligado antes de ligar a ferramenta à corrente eléctrica e/ou as baterias e antes de levantar ou transportar a ferramenta. O transporte de ferramentas eléctricas com o dedo colocado no interruptor ou a ligação à corrente das ferramentas eléctricas com o interruptor ligado pode dar origem a acidentes.

d) Retire eventuais chaves de ajuste ou chaves de fendas antes de ligar a ferramenta eléctrica. Uma chave de fenda ou de ajuste montada numa peça rotativa da ferramenta eléctrica pode causar ferimentos.

e) Não tente chegar a pontos fora do alcance. Mantenha-se sempre numa posição fi rme e bem equilibrada. Desta forma, será mais fácil controlar a ferramenta eléctrica em situações inesperadas.

f) Use vestuário adequado. Não use roupa larga ou jóias. Mantenha o cabelo, a roupa e as jóias afastados das peças móveis. As roupas largas, as jóias ou o cabelo comprido podem fi car presos nestas peças.

g) Se for prevista a montagem de dispositivos de extracção e recolha de poeiras, assegure-se de que estão ligados e que são utilizados de forma correcta. A utilização de dispositivos de extracção de poeiras pode reduzir os riscos inerentes.
h) Não permita que a familiaridade obtida através do uso frequente de ferramentas faça com que seja complacente e ignore os princípios de segurança da ferramenta. Uma acção irrefl ectida pode causar ferimentos graves numa fracção de segundos.

4) Utilização e cuidados a ter com a ferramenta com baterias

a) Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica correcta para o seu trabalho. A ferramenta eléctrica adequada efectua o trabalho de maneira mais efi ciente e segura se for utilizada de acordo com a capacidade para a qual foi concebida.

b) Não utilize a ferramenta eléctrica se não conseguir ligar ou desligar o gatilho. Qualquer ferramenta eléctrica que não possa ser controlada através do gatilho é perigosa e tem de ser reparada.

c) Retire a fi cha da fonte de alimentação e/ou a bateria da ferramenta eléctrica, caso seja possível fazê-lo, antes de efectuar quaisquer ajustes, substituir acessórios ou guardar ferramentas eléctricas. Estas medidas de segurança preventivas reduzem o risco de ligar a ferramenta eléctrica acidentalmente.

d) Mantenha as ferramentas eléctricas que não estiverem a ser utilizadas fora do alcance das crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas eléctricas são perigosas nas mãos de pessoas que não possuam as qualifi cações necessárias para manuseá-las.

e) Faça a manutenção das ferramentas eléctricas. Verifi que se as peças móveis da ferramenta eléctrica estão alinhadas e não emperram, bem como se existem peças partidas ou danifi cadas ou quaisquer outras condições que possam afectar o funcionamento da mesma. Se a ferramenta eléctrica estiver danifi cada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal causa ferramentas eléctricas com uma manutenção insufi ciente.

f) Mantenha as ferramentas de corte afi adas e limpas. As ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte afi adas, bloqueiam com menos frequência e controlam-se com maior facilidade.

g) Utilize a ferramenta eléctrica, os acessórios e as peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para fi ns diferentes dos previstos pode resultar em situações perigosas.

h) Mantenha as pegas e as superfícies de fi xação secas, limpas e sem óleo e gordura. As pegas escorregadias e as superfícies de fi xação não permitem o manuseamento seguro e o controlo da ferramenta em situações imprevistas.

5) Utilização e cuidados a ter com a ferramenta com baterias

a) Recarregue apenas com o carregador especificado pelo fabricante. Um carregador adequado para um tipo de bateria pode causar um incêndio se for utilizado com outra bateria.

b) Utilize apenas ferramentas eléctricas que tenham baterias especificamente concebidas. A utilização de outro tipo de baterias pode causar ferimentos e incêndio.

c) Quando não utilizar a bateria, mantenha-a afastada de outros objectos metálicos, tais como clipes para papel, moedas, chaves, pregos, parafusos ou outros pequenos objectos metálicos que permitam fazer a ligação entre um terminal e outro. O curto-circuito dos terminais da bateria pode causar queimaduras ou um incêndio.

d) Em condições abusivas, pode derramar líquido da bateria, devendo evitar o contacto. Se tocar acidentalmente no líquido, lave bem com água. Se o líquido entrar em contacto com os olhos, consulte um médico. O líquido derramado da bateria pode causar irritação ou queimaduras.

e) Não utilize baterias ou ferramentas danifi ca-das ou modificadas. As baterias danificadas ou modifi cadas podem ter um comportamento inesperado, resultando em incêndio, explosão ou risco de ferimentos.

f) Não exponha as baterias ou as ferramentas a fogo ou a temperaturas excessivas. A exposição a fogo ou a temperaturas superiores a 130 °C podem causar uma explosão. NOTA:

a temperatura “130 °C” pode ser substituída pela temperatura “265 °F”.

g) Siga todas as instruções de carregamento e não carregue a bateria ou ferramenta fora do intervalo de temperaturas especificado nas instruções. O carregamento inadequado ou de acordo com temperaturas fora do intervalo especificado pode danifi car a bateria e aumentar o risco de incêndio.

6) Assistência

a) A sua ferramenta eléctrica só deve ser reparada por pessoal qualifi cado e só devem ser utilizadas peças sobressalentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica. b) Nunca repare baterias danifi cadas. A reparação de baterias deve ser efectuada apenas pelo fabricante ou fornecedores de assistência autorizados.

AVISOS DE SEGURANÇA ADICIONAIS PARA BERBEQUINS E CHAVES DE FENDAS Avisos de segurança de perfuração

a) Use protecção auricular quando efectuar perfuração por percussão. A exposição ao ruído pode causar perda de audição.
b) Segure a ferramenta eléctrica pelas superfícies de fi xação isoladas quando efectuar uma operação em que o acessório de corte possa entrar em contacto com fi os ocultos. Um acessório de corte que entre em contacto com um fi o sob tensão eléctrica pode fazer com que as peças de metal expostas da ferramenta conduzam electricidade e electrocutem o utilizador.
c) Amarre a ferramenta adequadamente antes da utilização. Esta ferramenta produz um binário de saída elevado e se não amarrar a ferramenta adequadamente durante o funcionamento, poderá ocorrer a perda de controlo, resultando em ferimentos.

INSTRUÇÕES DE SEGURANÇA DURANTE A UTILIZAÇÃO DE BROCAS LONGAS

a) Nunca opere a uma velocidade superior à velocidade máxima nominal da broca. A velocidades mais altas, é provável que a broca dobre se deixá-la rodar livremente sem contactar a peça de trabalho, resultando em ferimentos.
b) Comece sempre a perfurar a baixa velocidade e com a ponta da broca em contacto com

a peça de trabalho. A velocidades mais altas, é provável que a broca dobre se deixá-la rodar livremente sem contactar a peça de trabalho, resultando em ferimentos.

c) Aplique pressão apenas em linha directa com a broca e não aplique pressão excessiva. As brocas podem dobrar, causando a quebra ou perda de controlo, resultando em ferimentos.

AVISOS DE SEGURANÇA SOBRE A BATERIA

a) Não abra a bateria. Perigo de curto-circuito.
b) Proteja a bateria do calor, por exemplo, contra exposição contínua a luz solar, fogo, água e humidade. Perigo de explosão.
c) Em caso de danos e uso inadequado da bateria, podem ser emitidos vapores. Ventile a área e contacte um médico se houver queixas. Os vapores podem irritar o sistema respiratório.
d) Utilize a bateria em conjunto com o seu produto industrial da Vonroc. Esta é a única protecção contra sobrecarga perigosa.
e) A bateria pode ser perfurada por objectos danifi cados como pregos ou chaves de parafusos ou se for aplicada força externa. Pode ocorrer um curto-circuito interno e a bateria pode queimar, causar fumo, explodir ou sobreaquecer.

PARA O CARREGADOR

Utilização pretendida

Carregue apenas as baterias recarregáveis do tipo CD813AA. Outros tipos de baterias podem rebentar, causando ferimentos e danos.

a) O equipamento não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, a menos que tenham supervisão ou instrução!
b) As crianças devem ser vigiadas, para que não brinquem com o equipamento!
c) Não recarregue pilhas não recarregáveis!
d) Durante o processamento de carregamento, as baterias devem ser colocadas em locais bem ventilados!

Segurança eléctrica

Verifi que sempre se a tensão da fonte de alimentação corresponde à tensão na placa sinalética.

- Não utilize a máquina se o cabo de alimentação ou a fi cha estiver danifi cada.

- Utilize apenas extensões que sejam adequadas para a potência nominal da máquina com uma espessura mínima de 1,5 mm ^2 . Se utilizar um enrolador de extensão, desenrole sempre o cabo por completo.

2. INFORMAÇÕES SOBRE A MÁQUINA

Utilização pretendida

Este berbequim sem fi o destina-se a apertar e desapertar parafusos, assim como perfurar madeira, metal e plástico.

ESPECIFICAÇÕES TÉCNICAS

Modelo n.o	CD502DC/S_CD502DC/S2_CD502DC/S3_CD502DC
Carregador CD814AA
Entrada do carregador	100 - 240 V, 50/60 Hz, máx. 0,4 A
Saída do carregador 13,5 V, CC,	1,3 A
Pilha recarregável	12 V --- lões de lítio de 1,3 Ah
Tempo de carregamento da bateria	60 minutos
Capacidade do mandril 1,0 - 10	mm
Defi nições do binário 17 + modo de perfuração
Sem velocidade de cargaPosição 1:Posição 2:	0-350/min0-1300/min
Peso (com bateria) 1,0 kg
Nível de pressão sonora L_PA	66,57 dB (A), K=3 dB (A)
Nível de potência sonora L_WA	77,57 dB (A), K=3 dB (A)
Vibração da mão para o braço a_h (aparafusamento sem impacto)	0,854 m/s ^2 K=1,5 m/s ^2
Vibração da mão para o braço a_h,D (perfuração em metal)	2,069 m/s ^2 K=1,5 m/s ^2

Nível de vibração

O nível de emissão de vibrações indicado neste manual de instruções foi medido em conformidade com um teste padrão especificado pela norma EN 62841. Pode ser utilizado para comparar ferra-

mentas e como avaliação preliminar da exposição a vibrações quando utilizar a ferramenta para as aplicações indicadas.

• A utilização da ferramenta para aplicações diferentes, ou com acessórios diferentes ou com uma manutenção defi ciente, pode aumentar consideravelmente o nível de exposição.
• O número de vezes que a ferramenta é desligada ou está ligada, mas não está a ser utilizada, pode reduzir signifi cativamente o nível de exposição.

Proteja-se contra os efeitos da vibração, através de uma manutenção da ferramenta e dos respectivos acessórios, mantendo as mãos quentes e organizando os seus padrões de trabalho.

DESCRIÇÃO

Os números indicados no texto dizem respeito aos diagramas nas páginas 2 - 3.

Fig. A

1. Máquina
2. Bateria
3. Patilha de desbloqueio da bateria
4. Luz de funcionamento
5. Carregador
6. Indicador LED do carregador
7. Mandril
8. Interruptor de selecção de velocidades
9. Comutador de direcção
10. Interruptor para ligar/desligar
11. Anel de regulação do binário

3. FUNCIONAMENTO

A bateria deve ser carregada antes de utilizá-la pela primeira vez.

Retirar a bateria da máquina (Fig. B)

- Empurre os botões de desbloqueio da bateria (3) e retire a bateria da máquina, como indicado na Fig. B.

Inserir a bateria na máquina (Fig. B)

Assegure-se de que o exterior da bateria está limpo e seco antes de ligá-lo ao carregador ou máquina.

- Insira a bateria (2) na base da máquina, como indicado na Fig. B.

- Empurre a bateria ainda mais até encaixar no respectivo local.

Carregar a máquina com o carregador (Fig. C)

- Ligue a fi cha do carregador numa tomada eléctrica e aguarde uns instantes. O indicador LED no carregador (6) acende-se e mostra o estado de carregador.

Indicador LED (6) (Fig. C)

O carregador tem 1 indicador LED (6), que indica o estado do processo de carregamento:

LED Estado do carregador
Vermelho	Carregamento da bateria em curso
Verde	O carregamento da bateria foi concluído, a bateria está totalmente carregada

• O carregamento total da bateria de 1,3 Ah pode demorar até cerca de 60 minutos.
• Quando a bateria estiver totalmente carregada, retire a fi cha do carregador da tomada e retire a bateria do carregador.

Se não utilizar a máquina durante um período de tempo mais prolongado, é aconselhável armazenar a bateria no estado carregado.

Instalar e retirar brocas de berbequins ou aparafusadoras (Fig. D)

Antes de instalar um acessório, retire sempre a bateria.

O mandril porta-brocas (7) é adequado para brocas de berbequins e chaves de parafusos com um eixo redondo, assim como uma chave hexagonal.

• Segure a máquina com fi rmeza com uma mão
• Abra a bucha de fi xação (7) rodando o mandril com a outra mão para a direita até fi car sufi - cientemente aberto para que a broca encaixe.
• Insira o eixo da broca do berbequim ou da aparafusadora.
• Aperte de novo a bucha de fi xação rodando com fi rmeza o mandril (7) para a esquerda.
• Verifi que se a broca está bem centrada, activando o interruptor para ligar/desligar a máquina.

Munca mude de velocidade quando o motor estiver em funcionamento, isto irá danifi car a máquina.

Nunca coloque o interruptor no centro entre as duas posições, porque pode danifi cá-la.

A máquina tem 2 velocidades de perfuração, que podem ser ajustadas deslizando o interruptor de velocidades (8) para a frente ou para trás. O número indicado no interruptor de velocidades (8) mostra a posição escolhida.

• Posição 1: Para uma perfuração lenta, um diâmetro de perfuração grande ou apertar para-fusos. A máquina tem uma elevada potência a uma velocidade reduzida.
• Posição 2: Para uma perfuração rápida ou um diâmetro de perfuração pequeno.

Ajustar a direcção de rotação (Fig. E)

• Coloque o interruptor de direcção (9) na posição para apertar parafusos ou utilizá-la para perfuração.
• Coloque o interruptor de direcção (9) na posição -para retirar os parafusos.

Ligar e desligar a máquina (Fig. E)

O interruptor para ligar/desligar (10) é utilizado para activar a máquina e ajustar a velocidade de rotação.

• Se premir o interruptor para ligar/desligar (10) irá activar a máquina, quanto mais premir o interruptor, mais rápida será a rotação do berbequim.
• Se libertar o interruptor para ligar/desligar (10), a máquina será parada.
• Coloque o interruptor de inversão de direcção (9) na posição central para bloquear o movimento do interruptor para ligar/desligar.

Ajustar o binário (Fig. E)

A máquina tem 17 defi nições de binário diferentes e um modo de perfuração especial para defi nir a potência transmitida para o mandril.

Ao rodar o anel de ajuste do binário (11), os para-fusos podem ser apertados para uma profundidade pré-determinada, ideal para trabalho repetitivo. Quanto mais alto for o número, maior será o binário transmitido.

• Seleccione uma regulação baixa para os parafusos pequenos ou material macio.
• Seleccione uma regulação elevada para parafusos grandes, materiais duros e quando retirar parafusos.
• De preferência, deve escolher uma regulação tão baixa quanto possível quando apertar parafusos. Seleccione uma regulação mais elevada se o motor deslizar antes do parafuso ser apertado totalmente.
• Para trabalhos de perfuração, rode o anel de ajuste de binário (11) para as defi nições de perfuração (◆) andando-o totalmente para a esquerda.

Assegure-se que o interruptor de direcção (9) está sempre defi nido para durante a perfuração.

A máquina está equipada com a função de protecção contra sobrecarga electrónica. Se a máquina fi car sobrecarregada, desliga-se automaticamente. Se isto se verifi car, aguarde durante alguns segundos para permitir a reposição da protecção de sobrecarga.

4. MANUTENÇÃO

Antes de efectuar a limpeza e a manutenção, desligue sempre a máquina e retire a bateria da máquina.

Limpe a caixa da máquina com regularidade com um pano macio, de preferência após cada utilização. Certifi que-se de que as aberturas de ventilação não têm pó ou sujidade. Retire a sujidade muito persistente com um pano macio humedecido com água de sabão. Não utilize solventes, como gasolina, álcool, amoníaco, etc. Este tipo de produtos químicos danifi cam os componentes sintéticos.

AMBIENTE

Os equipamentos eléctricos ou electrónicos defeituosos e/ou eliminados devem ser recolhidos em locais de reciclagem adequados.

Apenas para os países da CE

Não elimine as ferramentas eléctricas em conjunto com os resíduos domésticos. De acordo com a directiva europeia 2012/19/CE sobre resíduos de equipamentos eléctricos e electrónicos e a respectiva implementação na legislação nacional, as ferramentas eléctricas que já não sejam utilizadas devem ser recolhidas em separado e eliminadas de maneira ecológica.

GARANTIA

Os produtos da VONROC são desenvolvidos de acordo com os padrões de qualidade mais elevados e não apresentam quaisquer defeitos em termos de materiais e mão-de-obra em relação ao período estipulado por lei, cujo início é a partir da data de compra original. Se o produto apresentar qualquer falha durante este período devido a qualquer defeito no material e/ou de mão-de-obra, contacte a VONROC directamente.

As seguintes circunstâncias estão excluídas desta garantia:

• Se forem efectuadas ou tentadas quaisquer reparações e/ou alterações na máquina por centros de assistência não autorizados;
• Desgaste normal;
• Se a ferramenta foi utilizada de maneira abusiva, indevida ou a manutenção for efectuada de maneira incorrecta;
• Se forem utilizadas peças sobresselentes não originais.

Isto constitui a única garantia feita pela empresa, de maneira expressa ou implícita. Não existem quaisquer outras garantias expressas ou implícitas que se prolonguem, incluindo as garantias implícitas de comercialização e adequação para fi ns específico cos. A VONROC não será, em nenhuma circunstância, responsável por danos incidentais ou indirectos. Os fornecedores devem estar limitados a reparar ou substituir as unidades ou peças que não estejam em conformidade.

O equipamento e o manual do utilizador estão sujeitos a alterações sem aviso prévio. As especificações podem ser alteradas sem aviso prévio.
