MANUAL DE USUARIO CD502DC Vonroc

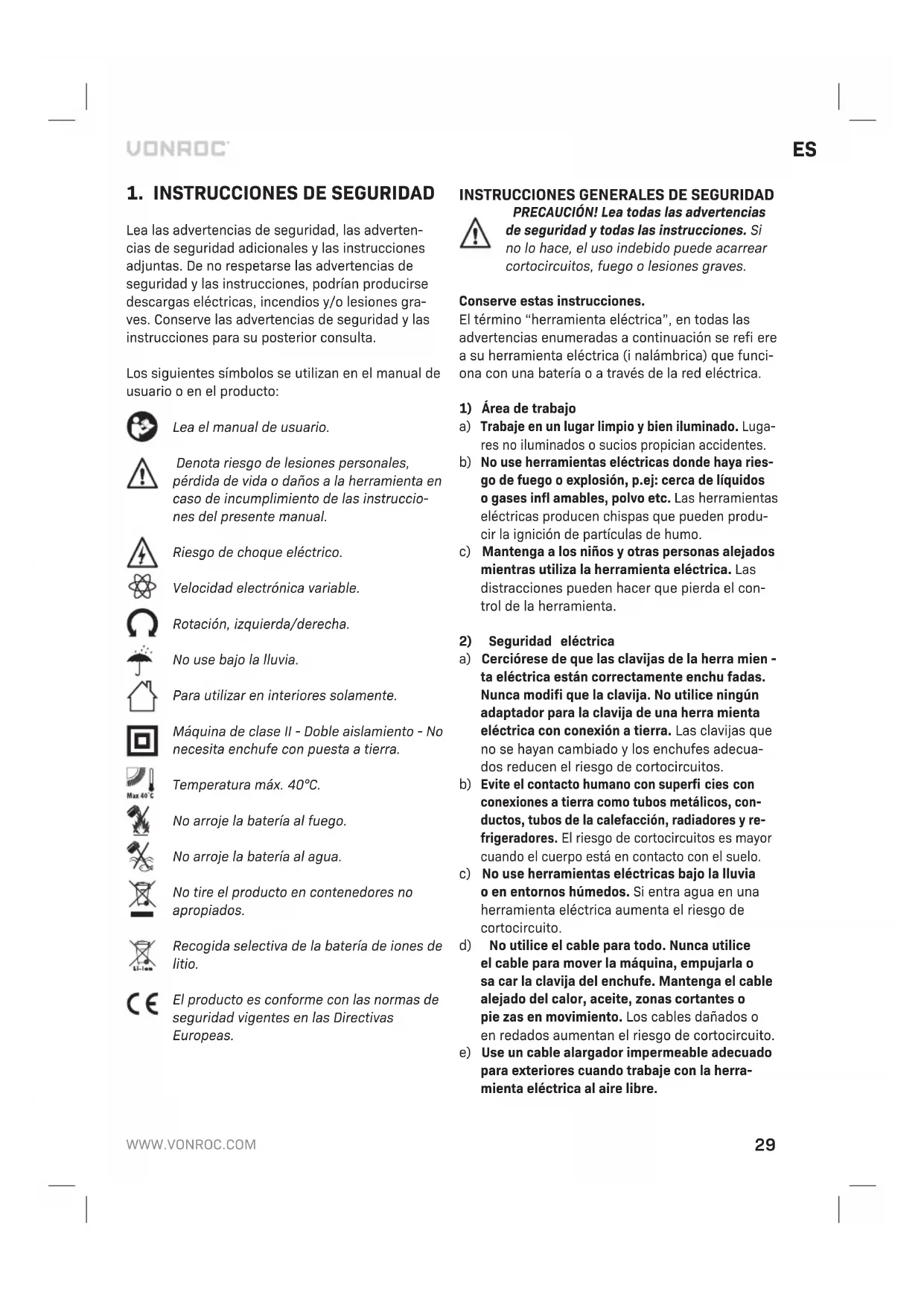

1. INSTRUCCIONES DE SEGURIDAD

Lea las advertencias de seguridad, las adverten- cias de seguridad adicionales y las instrucciones adjuntas. De no respetarse las advertencias de seguridad y las instrucciones, podrían producirse descargas eléctricas, incendios y/o lesiones gra- ves. Conserve las advertencias de seguridad y las instrucciones para su posterior consulta. Los siguientes símbolos se utilizan en el manual de usuario o en el producto: Lea el manual de usuario. Denota riesgo de lesiones personales, pérdida de vida o daños a la herramienta en caso de incumplimiento de las instruccio- nes del presente manual. Riesgo de choque eléctrico. Velocidad electrónica variable. Rotación, izquierda/derecha. No use bajo la lluvia. Para utilizar en interiores solamente. Máquina de clase II - Doble aislamiento - No necesita enchufe con puesta a tierra. Temperatura máx. 40°C. No arroje la batería al fuego. No arroje la batería al agua. No tire el producto en contenedores no apropiados. Recogida selectiva de la batería de iones de litio. El producto es conforme con las normas de seguridad vigentes en las Directivas Europeas.

INSTRUCCIONES GENERALES DE SEGURIDAD

PRECAUCIÓN! Lea todas las advertencias de seguridad y todas las instrucciones. Si no lo hace, el uso indebido puede acarrear cortocircuitos, fuego o lesiones graves. Conserve estas instrucciones. El término “herramienta eléctrica”, en todas las advertencias enumeradas a continuación se refi ere a su herramienta eléctrica (i nalámbrica) que funci- ona con una batería o a través de la red eléctrica.

Trabaje en un lugar limpio y bien iluminado. Luga- res no iluminados o sucios propician accidentes.

No use herramientas eléctricas donde haya ries- go de fuego o explosión, p.ej: cerca de líquidos o gases infl amables, polvo etc. Las herramientas eléctricas producen chispas que pueden produ- cir la ignición de partículas de humo. c) Mantenga a los niños y otras personas alejados mientras utiliza la herramienta eléctrica. Las distracciones pueden hacer que pierda el con- trol de la herramienta.

2) Seguridad eléctrica

a) Cerciórese de que las clavijas de la herra mien - ta eléctrica están correctamente enchu fadas. Nunca modifi que la clavija. No utilice ningún adaptador para la clavija de una herra mienta eléctrica con conexión a tierra. Las clavijas que no se hayan cambiado y los enchufes adecua- dos reducen el riesgo de cortocircuitos.

Evite el contacto humano con superfi cies con conexiones a tierra como tubos metálicos, con- ductos, tubos de la calefacción, radiadores y re- frigeradores. El riesgo de cortocircuitos es mayor cuando el cuerpo está en contacto con el suelo. c) No use herramientas eléctricas bajo la lluvia o en entornos húmedos. Si entra agua en una herramienta eléctrica aumenta el riesgo de cortocircuito. d) No utilice el cable para todo. Nunca utilice el cable para mover la máquina, empujarla o sa car la clavija del enchufe. Mantenga el cable alejado del calor, aceite, zonas cortantes o pie zas en movimiento. Los cables dañados o en redados aumentan el riesgo de cortocircuito. e) Use un cable alargador impermeable adecuado para exteriores cuando trabaje con la herra- mienta eléctrica al aire libre.30

El riesgo de cortocircuito es menor si utiliza un cable alargador adecuado para exteriores. f) Si no se puede evitar el uso de la herramienta eléctrica en un lugar húmedo, use suministro protegido mediante dispositivo diferencial re- sidual (DDR). El uso de un DDR reduce el riesgo de choque eléctrico.

No permita que la familiaridad adquirida con el uso frecuente de las herramientas le haga confi - arse e ignorar los principios de seguridad de las herramientas. Una acción descuidada puede cau- sar lesiones graves en una fracción de segundo.

3) Seguridad personal

a) No se descuide, preste atención a lo que está haciendo y utilice el sentido común mientras trabaje con esta herramienta. No use herra- mientas eléctricas cuando esté cansado o esté bajo los efectos del alcohol, las drogas o los medicamentos. Un momento de distracción, mientras utilice la herramienta eléctrica, puede provocar lesiones personales graves.

Use equipo de protección individual. Use siempre gafas protectoras. El uso en condiciones apropi- adas del equipo de seguridad como por ejemplo: mascarilla antipolvo, zapatos antideslizantes de seguridad, casco o protección para los oídos, disminuye el riesgo de sufrir lesiones personales.

Evite arranques involuntarios. Asegúrese de que el interruptor está en la posición de apagado antes de conectarlo a la fuente de electricidad. Transportar herramientas eléctricas con el dedo puesto sobre el interruptor o enchufarlas con el interruptor encendido puede causar accidentes.

Quite cualquier llave de ajuste antes de encen- der la herramienta eléctrica. Una llave olvidada junto a una pieza móvil de la herramienta eléctri- ca puede provocar lesiones personales graves. e) No se estire demasiado. Mantenga siempre el equilibrio y tenga los pies en el suelo. Esto permite un mayor control de la herramienta eléctrica en situaciones inesperadas. f) Vístase apropiadamente. No lleve prendas holgadas o joyas. Mantenga su pelo, ropa y guantes alejados de las piezas móviles. Las prendas holgadas, las joyas y el pelo largo pueden quedar atrapados en las piezas móviles. g) Si se han suministrado dispositivos para la extracción y recogida de polvo asegúrese de que estos estén conectados y se utilicen cor- rectamente. El uso de estos dispositivos puede reducir los riesgos relacionados con el polvo. h) Mantenga las asas y las superfi cies de agarre secas, limpias y libres de aceite y grasa. Las asas y las superfi cies de agarre resbaladizas no permiten un manejo y control seguros de la herramienta en situaciones inesperadas.

Utilización y cuidados de la herramienta eléctrica a) No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para el trabajo que vaya a realizar. Una herramienta eléctrica apropiada realizará un trabajo mejor y más seguro si se utiliza para el objetivo con el que ha sido diseñada. b) No use herramientas que no pueden en- cenderse o apagarse con el interruptor. Las herramientas que ya no se puedan encender y apagar son peligrosas y deben repararse.

Desenchufe la clavija de la toma de electricidad antes de realizar modifi caciones, cambiar ac- cesorios o guardar las herra mientas eléctricas. Tales medidas de seguridad preventivas redu- cen el riesgo de la puesta en marcha accidental.

Mantenga a los niños alejados de una herra- mienta eléctrica sin utilizar y no permita a per - sonas que no estén familiarizadas con la má quina o estas instrucciones utilizar la herra mienta. La herramienta eléctrica puede ser peligrosa cuando la utilicen personas sin experiencia. e) Conserve sus herramientas cuidadosamente. Verifi que cualquier desalineación o agarro- tamiento de piezas movibles, piezas dañadas y cualquier otra causa, que pudiera repercutir en el buen funcionamiento de la herramienta eléctrica. Si la herramienta está estropeada, repárela antes de utilizarla. Muchos de los acci- dentes están causados por un manteni miento insufi ciente del equipo eléctrico. f) Mantenga las herramientas de corte limpias y afi ladas. Sierras con esquinas cortantes con un buen mantenimiento se bloquean menos y son más fáciles de controlar.

Utilice la herramienta eléctrica, accesorios y brocas etc. Siguiendo las instrucciones aten- diendo al tipo de herramienta eléctrica y tenga en cuenta las condiciones de trabajo y el tipo de trabajo que se va a realizar. Puede ser peligroso realizar trabajos con la herramienta diferentes de aquellos para los que está diseñada.ES

5) Uso y cuidado de las herramientas alimentadas

por batería a) Recargue las baterías únicamente con el cargador recomendado por el fabricante. Un cargador que es apto para un tipo de baterías determinado puede provocar riesgo de incen dio si se usa para cargar otra clase de baterías.

Use las herramientas eléctricas sólo con las baterías indicadas específi camente. El uso de otra clase de baterías diferente puede ocasionar el riesgo de derivar en lesiones o un incendio. c) Cuando el paquete de baterías no esté en uso, consérvelo retirado de objetos metálicos como sujetapapeles, monedas, llaves, clavos, tornil- los o cualquier otro objeto metálico pequeño que pueda hacer puente entre las terminales. El contacto entre las terminales de la batería puede causar quemaduras o incendio. d) Bajo condiciones extremas de abuso la batería podría expulsar un líquido; evite todo contacto. Si se produjese contacto accidentalmente, lávese bien con agua. Si el líquido hace con- tacto con los ojos, consulte también al médico. El líquido emanado de la batería puede causar irritaciones o quemaduras. e) No utilice una batería o una herramienta que esté dañada o modifi cada. Las baterías dañadas o modifi cadas pueden presentar un comportamiento impredecible y provocar un incendio, una explosión o riesgo de lesiones. f) No exponga una batería o una herramienta al fuego o a temperatura excesiva. La exposición al fuego o a temperaturas superiores a 130 °C puede provocar una explosión. NOTA La temperatura “130 °C” puede sustituirse por la temperatura “265 °F”. g) Siga todas las instrucciones de carga y no car- gue la batería o la herramienta fuera del rango de temperatura especifi cado en las instruccio- nes. La carga incorrecta o a temperaturas fuera del rango especifi cado puede causar daños a la batería y aumentar el riesgo de incendio.

a) Haga reparar su herramienta eléctrica por una persona cualifi cada, usando solo piezas de repuesto idénticas. Esto garantiza que se man- tenga la seguridad de la herramienta eléctrica. b) Nunca repare las baterías dañadas. El manteni- miento de las baterías debe ser realizado solo por el fabricante o los proveedores de servicio autorizados.

Advertencias de seguridad para taladrar a) Utilice protectores auditivos cuando use taladros de impacto. La exposición al ruido puede causar pérdida auditiva. b) Sostenga la herramienta eléctrica por las superfi cies de agarre aisladas cuando realice alguna operación en la que el accesorio de cor- te pueda entrar en contacto con cables ocultos. Si el accesorio de corte entra en contacto con un cable en tensión, puede exponer las partes metálicas de la herramienta a tensión y ocasio- nar una descarga eléctrica al operador. c) Apoye la herramienta correctamente antes de utilizarla. Esta herramienta produce un par de alto rendimiento. Si la herramienta no se apoya correctamente durante su uso, puede pro- ducirse una pérdida de control que provoque lesiones personales.

INSTRUCCIONES DE SEGURIDAD AL UTILIZAR

No las utilice nunca a una velocidad mayor que la velocidad máxima de la broca. A velocidades elevadas, la broca puede doblarse si se deja gi- rar libremente sin entrar en contacto con la pieza de trabajo, provocando lesiones corporales. b) Inicie el taladrado a baja velocidad y con la punta de la broca en contacto con la pieza de trabajo. A velocidades elevadas, la broca puede doblarse si se deja girar libremente sin entrar en contacto con la pieza de trabajo, provocando lesiones corporales. c) Aplique presión únicamente en línea directa con la broca y sin ejercer excesiva presión. Las brocas pueden doblarse y provocar la pérdida de control y lesiones corporales.

ADVERTENCIAS DE SEGURIDAD PARA LA

No abra la bateria. Existe peligro de cortocircuito. b) Proteja la bateria del calor, p. ej., de la luz solar intensa continua, los incendios, el agua y la humedad. Peligro de explosión. c) En caso de dano y uso incorrecto de la bateria, esta puede emitir vapores. Ventile el area y consulte un medico si se siente mal. Los vapo- res pueden irritar el sistema respiratorio.32

d) Utilice la bateria solo junto con su producto Vonroc. Esta medida protege la batería de sobrecargas peligrosas. e) La bateria se puede danar con objetos puntia- gudos como clavos o destornilladores o si se somete a alguna fuerza exterior. Puede produ- cirse un cortocircuito interno que dé lugar a que la batería se incendie, emita humo, explote o se sobrecaliente.

TRADVERTENCIAS DE SEGURIDAD PARA EL

CARGADOR Uso previsto Cargue solo las baterías recargables CD813AA con el cargador. Otros tipos de baterías pueden estallar y causar lesiones y daños. a) El aparato no debe ser usado por personas (in- cluidos ninos) con capacidad fi sica, sensorial o mental reducida, o que no tengan experiencia o conocimiento sufi cientes, salvo que hayan sido capacitadas o esten bajo supervision.

Controle que los ninos no jueguen con el aparato. c) No recargue baterias no recargables. d) Durante la carga, las baterias deben colocarse en un lugar bien ventilado. Seguridad eléctrica Compruebe siempre que la tensión del suministro eléctrico corresponda con la tensión de la placa de características.

• No utilice la máquina si el cable o el enchufe eléctrico han sufrido daños.

• Utilice únicamente cables alargadores que sean adecuados para la potencia nominal de la máquina con un grosor mínimo de 1,5 mm

. Si utiliza un cable alargador en rollo, desenrolle totalmente el cable.

2. INFORMACION DE LA MAQUINA

Uso previsto Este taladro inalámbrico ha sido diseñado para atornillar y afl ojar tornillos y para taladrar madera, metales y plásticos. ESPECIFICACIONES TECNICAS Modelo n.o CD502DC / S_CD502DC / S2_CD502DC / S3_CD502DC Cargador CD814AAEntrada del cargador100-240V~ 50/60Hz Max.0,4ASalida del cargador 13,5V DC 1,3APaquete de baterías Recargables12 V Iones de litio 1,3AhTiempo de carga de la Batería 60 minutosCapacidad del portaherramienta1,0 - 10 mmValores de par de apriete 17 + modo taladroVelocidad sin cargaPosición 1:Posición 2:0-350 /min0-1300 /minPeso (incl. batería) 1,0 kgNivel de presión acústica L 66,57 dB(A), K=3dB(A)Nivel de presión acústica L 77,57 dB(A), K=3dB(A)Vibración de mano-brazo a

(atornillado sin impacto)0,854 m/s K=1,5 m/s Vibración de mano-brazo a h,D (taladrado de metales)2,069 m/s K=1,5 m/s

Nivel de vibracion El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN62841; pue- de utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas:

• al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición;

• en las ocasiones en que se apaga la herramien- ta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante. Protéjase contra los efectos de la vibración reali- zando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.ES

DESCRIPCION Los números del texto se refi eren a los diagramas de las páginas 2-3. Fig. A

3. Botón de desbloqueo de la batería

6. Indicadores LED del cargador

8. Interruptor de selección de velocidades

9. Interruptor de dirección

10. Interruptor de Encendido/Apagado

Debe cargarse la batería antes de usar la máquina por primera vez. Extraer la batería de la máquina (Fig. B)

• Apriete los botones de desbloqueo de la batería (3) y saque batería de la máquina como se muestra en la Fig. B. Insertar la batería en la máquina (Fig. B) Compruebe que la parte exterior de la batería esté limpia y seca antes de colocarla en el cargador o en la máquina.

• Inserte la batería (2) en la base de la máquina como se muestra en la Fig. B.

• Pulse la batería más hacia delante hasta que haga clic en su sitio. Carga de la batería (con el cargador) (Fig. C)

• Enchufe el enchufe del cargador en una toma de corriente eléctrica y espere un poco. Los indicadores de LED del cargador (6) se encen- derán y mostrarán el estado del cargador. Indicador de LED (6) (Fig. C) El cargador tiene 1 indicador de LED (6) que indica el estado del proceso de carga: LED Estado del cargadorRojo Carga de la batería en cursoVerdeHa fi nalizado la carga de la batería, batería totalmente cargada
• La carga completa de la batería de 1.3Ah puede llevar hasta 60 minutos.

Después de que la batería esté totalmente carga- da, desenchufe el enchufe del cargador de la toma de corriente y extraiga la batería del cargador. Cuando la máquina no se utilizará por un largo periodo de tiempo, es conveniente guardar la batería cargada. Colocar y extraer brocas y puntas de atornillar (Fig. D) Extraiga siempre la batería antes de montar un accesorio. El portaherramienta del taladro (7) es apto para brocas y puntas de atornillar de mango redondo y hexagonal.

• Aferre la máquina fi rmemente con una mano.

• Abra el portaherramientas del taladro (7) giran- do el portaherramienta con la otra mano en el sentido de las agujas del reloj hasta que se abra lo sufi ciente para que entre la broca.

• Inserte el mango de la broca o de la punta de atornillar.

• Vuelva a apretar bien el portaherramienta giran- do el portaherramienta (7) en sentido contrario a las agujas del reloj.

• Compruebe que la broca esté bien centrada activando brevemente la máquina con el inter- ruptor de encendido/apagado. Ajuste de velocidades (Fig. D) Nunca cambie las velocidades cuando el motor está en funcionamiento porque se daña la máquina. Nunca coloque el interruptor en medio de dos posiciones porque se daña la máquina. La máquina tiene dos velocidades de taladrado 2, que pueden ajustarse deslizando el interruptor de velocidades (8) hacia delante o hacia atrás. El número de interruptor de velocidad (8) muestra la posición elegida.

• Posición 1: Para taladrado lento, diámetro de taladrado grande o atornillado. La máquina tiene alta potencia a baja velocidad.

• Posición 2: Para taladrado veloz o diámetro de taladrado pequeño.34

Ajuste de la dirección de rotación (Fig. E)

Coloque el interruptor de dirección (9) en la posi- ción para atornillar o para usar como taladro.

• Coloque el interruptor de dirección (9) en la posición para sacar tornillos. Cambiar la máquina entre encendido y apagado (Fig. E) El interruptor de encendido/apagado (10) se usa para activar la máquina y ajustar la velocidad de rotación.

• Al pulsar el interruptor de encendido/apagado (10) se activa la máquina, cuanto más se pulsa el interruptor, más veloz se vuelve el taladro.

• Al soltar el interruptor de encendido/apagado (10) se detiene la máquina.

Mueva el interruptor de inversión de dirección (9) a la posición intermedia para bloquear el mo- vimiento del interruptor de encendido/apagado. Ajuste de par de apriete (Fig. E) La máquina tiene 17 ajustes de par de apriete diferentes y un modo de taladrado especial para ajustar la potencia transmitida al portaherramienta. Al girar el anillo de ajuste de par de apriete (11), los tornillos pueden atornillarse hasta una profun- didad predeterminada, lo que es ideal para trabajos repetitivos. Cuanto más elevado es el número, más par de apriete se transmite.

• Seleccione un ajuste bajo para tornillos pe- queños o materiales de trabajo blandos.

• Seleccione un ajuste alto para tornillos grandes, materiales de trabajo duros y cuando extraiga tornillos.

• Elija preferentemente un ajuste tan bajo como sea posible para atornillar. Seleccione el ajuste más alto si el motor resbala antes de que el tornillo esté totalmente apretado.

girándolo completamente en sentido contrario a las agujas del reloj. Asegúrese de que el interruptor de dirección (9) esté siempre ajustado en durante el taladrado. La máquina está dotada de una función de protección contra la sobrecarga electrónica. Cuando la máquina se sobrecarga se apaga automáticamente. Cuando esto sucede, espere unos segundos para que se restablezca la protección contra sobrecarga.

Antes de realizar la limpieza y el manteni- miento, apague siempre la máquina y extraiga el paquete de baterías de la máquina. Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orifi cios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos. MEDIOAMBIENTE Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado. Solo para paises de la Comunidad Europea No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/CE sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléc- tricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico.

CONDICIONES DE GARANTIA

Los productos VONROC han sido desarrollados con los más altos estándares de calidad y VONROC garantiza que están exentos de defectos relacio- nados con los materiales y la fabricación durante el periodo legalmente estipulado, a contar desde la fecha de compra original. En caso de que el producto presente defectos relacionados con los materiales y/o la fabricación durante este periodo, póngase directamente en contacto VONROC. La presente garantía se excluye en los siguientes casos:

• Si centros de servicios no autorizados han rea- lizado o han intentado realizar reparaciones y/o alteraciones a la máquina.

• Si se ha producido un desgaste normal.IT

• Si la herramienta ha sido mal tratada o usada en modo impropio, o se ha realizado incorrecta- mente su mantenimiento.

• Si se han utilizado piezas de repuesto no origi- nales. La presente constituye la única garantía implícita y explícita que ofrece la compañía. No existen otras garantías explícitas o implícitas que excedan las citadas aquí, incluidas las garantías implícitas de comerciabilidad e idoneidad para una fi nalidad en especial. VONROC no será considerada responsa- ble en ningún caso por daños incidentales o consecuentes. Los recursos a disposición de los distribuidores se limitan a la reparación o a la sus- titución de las unidades o piezas no conformes. El producto y el manual de usuario estan sujetos a variaciones. Las especifi caciones pueden variarse sin previo aviso.
