GEBRUIKSAANWIJZING CD502DC Vonroc

Lees de bijgesloten veiligheids waarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor lichamelijk letsel, overlijden of schade aan de machine wanneer de instructies in deze handleiding niet worden opgevolgd. Gevaar voor elektrische schokken. Variabele elektronische snelheid. Draairichting, links/rechts. Niet gebruiken in regen. Alleen binnenshuis gebruiken. Klasse II apparaat - Dubbel geïsoleerd - Een geaarde stekker is niet noodzakelijk. Max. temperatuur 40°C. Accu niet verbranden. Accu niet in het water gooien. Werp het product niet weg in ongeschikte containers. Aparte inzameling van Li-ion-accu’s. Het product is in overeenstemming met de van toepassing zijnde veiligheids normen in de Europese richtlijnen.

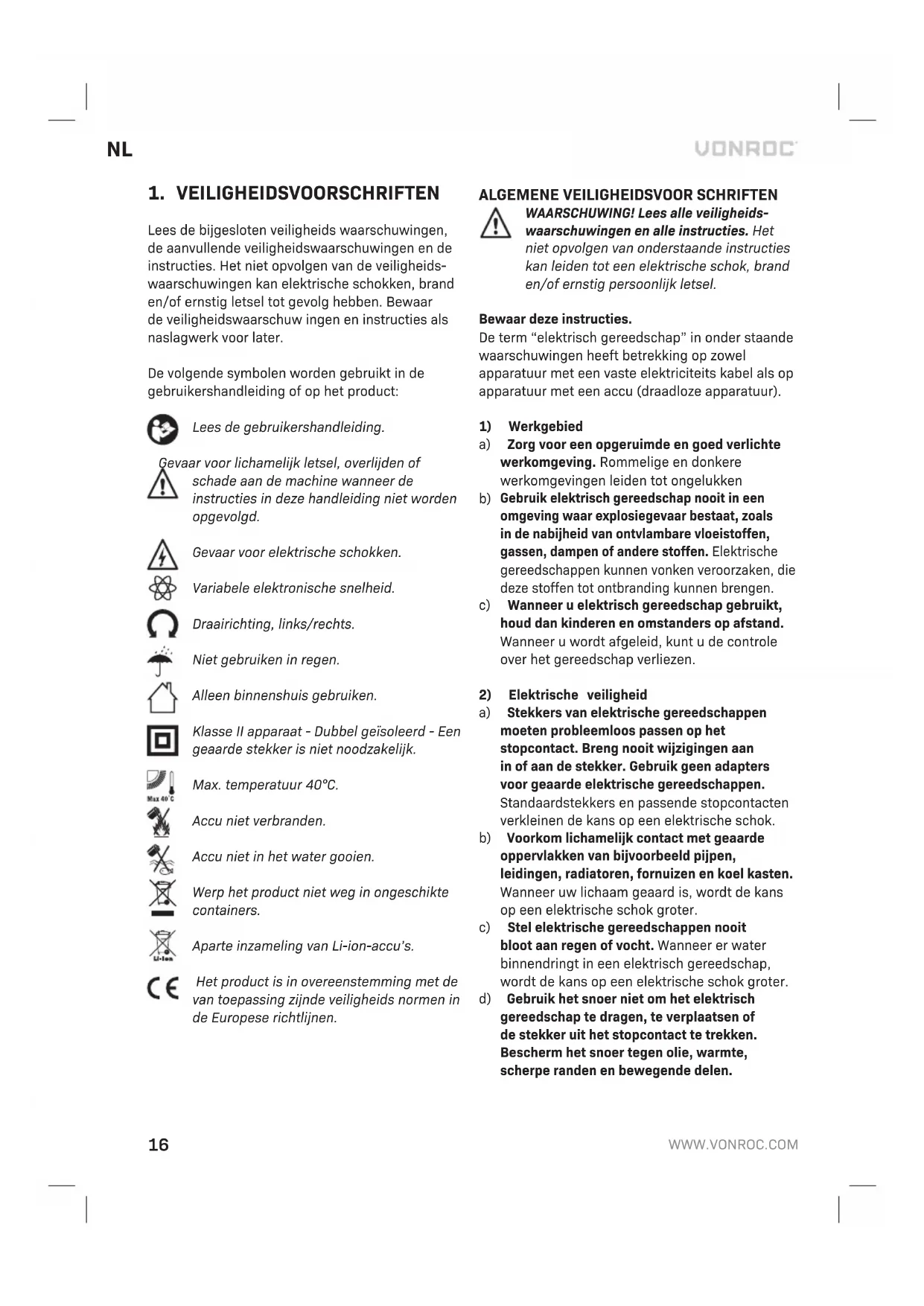

ALGEMENE VEILIGHEIDSVOOR SCHRIFTEN

WAARSCHUWING! Lees alle veiligheids- waarschuwingen en alle instructies. Het niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel. Bewaar deze instructies. De term “elektrisch gereedschap” in onder staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits kabel als op apparatuur met een accu (draadloze apparatuur).

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken

Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen. c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok. b) Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koel kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter. c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter. d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen.NL

Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok. e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner. f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blijf altijd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Eén moment van onachtzaamheid bij het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben.

Gebruik persoonlijke beschermings middelen. Draag altijd een veiligheidsbril. Een gepast gebruik van veiligheids voor zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlijk letsel. c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken. d) Verwijder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden.

Zorg dat u nooit uw evenwicht kunt verliezen; houd altijd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden. f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen.

Wanneer er voorzieningen zijn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt. h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

Gebruik en onderhoud van elektrisch gereedschap a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifi eke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen. b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elektrisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.

Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart.

Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat personen die niet bekend zijn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers. e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wijze zijn vastgezet. Controleer ook of er geen onderdelen defect zijn of dat er andere omstandigheden zijn die van invloed kunnen zijn op de werking van het gereedschap. Laat het gereedschap bij beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap.

Zorg dat snij en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij en zaagwerktuigen18

met scherpe randen zullen minder snel vastlopen en zijn eenvoudiger onder controle te houden. g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd daarbij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlijke situaties. h) Houd handgrepen en greepoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelijk.

5) Gebruik en onderhoud accugereedschap

Laad alleen op met de lader die door de fabrikant is gespecifi ceerd. Een lader die voor een bepaalde accu geschikt is, kan brand veroorzaken wanneer deze met een andere accu wordt gebruikt.

Gebruik elektrisch gereedschap alleen met de speciaal hiervoor bedoelde accu’s. Gebruik van andere accu’s kan kans op letsel en brand geven.

Wanneer de accu niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding tussen twee polen kunnen maken. Kortsluiting tussen de accupolen kan brandwonden of brand veroorzaken. d) Wanneer de accu niet juist wordt gebruikt, kan er vloeistof uit lopen; raak dit niet aan. Wanneer dit per ongeluk wel gebeurt, spoel dan met water. Wanneer de vloeistof in de ogen komt, moet u een arts raadplegen. De vloeistof uit de accu kan irritaties of brandwonden veroorzaken.

Gebruiken niet een accu of gereedschap dat beschadigd is of gemodifi ceerd. Beschadigde of gemodifi ceerde accu’s kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of een risico van letsel met zich meebrengt. f) Stel een accu over het gereedschap niet bloot aan open vuur of een uitzonderlijk hoge temperatuur. Blootstelling aan vuur of een temperatuur hoger dan 130 °C, kan een explosie veroorzaken. NB De temperatuur van “130 °C” kan worden vervangen door de temperatuur van “265 °F”. g) Houd u aan alle instructies voor het laden en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt aangeduid. Op een onjuiste wijze laden of laden bij temperaturen buiten het aangeduide bereik kan de accu beschadigen en het risico van brand doen toenemen.

a) Laat uw gereedschap onderhouden door een gekwalifi ceerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blijft. b) Voer nooit servicewerkzaamheden uit aan beschadigde accu’s. Alleen de fabrikant of geautoriseerde service-providers mogen ser- vicewerkzaamheden aan accu’s uitvoeren. AANVULLENDE VEILIGHEIDSWAARSCHUWINGEN VOOR

BOORMACHINES EN SCHROEVENDRAAIERS

Veiligheidswaarschuwingen boor a) Draag gehoorbescherming bij gebruik van de slagfunctie. Blootstelling aan lawaai kan gehoorverlies veroorzaken.

Houd het elektrische gereedschap vast aan de geïsoleerde oppervlakken wanneer u werk- zaamheden uitvoert waarbij het accessoire in contact kan komen met verborgen bedrading. Accessoires die bedrading onder spanning raken kunnen het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven. c) Zet het gereedschap stevig vast voor u het gaat gebruiken. Het gereedschap produceert een zeer krachtige torsie en als het gereedschap niet stevig vast wordt gehouden tijdens de werking, kan verlies van controle optreden en dat kan persoonlijk letsel tot gevolg hebben.

Werk nooit op een hogere snelheid dan de maxi- male nominale snelheid van de boorbit. Bij hoge- re snelheden zal het bit doorbuigen als draaien zonder contact met het werkstuk mogelijk is, wat persoonlijk letsel tot gevolg zal hebben.

Begin altijd te boren op een lage snelheid en met de tip van de tip in contact met het werkstuk. Bij hogere snelheden zal het bit doorbuigen alsNL

draaien zonder contact met het werkstuk mogelijk is, wat persoonlijk letsel tot gevolg zal hebben. c) Oefen uitsluitend druk uit in een directe lijn met de bit en oefen niet al te veel druk uit. Bits kunnen doorbuigen wat breuk of verlies van controle veroorzaakt, wat persoonlijk letsel tot gevolg zal hebben.

VEILIGHEIDSVOORSCHRIFTEN VOOR DE ACCU

a) Open de accu niet. Er bestaat gevaar voor kort- sluiting. b) Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar. c) Bij beschadiging en onjuist gebruik van de accu kunnen er dampen vrijkomen. Zorg voor frisse lucht en raadpleeg bij klachten een arts. De dampen kunnen de lucht wegen irriteren. d) Gebruik de accu alleen in combinatie met uw Vonroc product. Alleen zo wordt de accu tegen gevaarlijke over belasting beschermd.

Door scherpe voorwerpen, zoals bijv. spijkers of schroevendraaiers of door krachtinwerking van buitenaf kan de accu beschadigd worden. Het kan tot een interne kortsluiting leiden en de accu doen branden, roken, exploderen of oververhitten.

TEN AANZIEN VAN DE ACCULADER

Bedoeld gebruik Laad uitsluitend herlaadbare accupacks van het type CD813AA. Andere typen accu’s kunnen exploderen, wat lichamelijk letsel en schade kan veroorzaken. a) Het apparaat dient niet te worden gebruikt door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale functies of per- sonen zonder enige ervaring en kennis, tenzij zij onder toezicht staan of zijn geïnstrueerd! b) Laat kinderen onder toezicht niet met het apparaat spelen! c) Laad niet-herlaadbare accu’s niet opnieuw op! d) Plaats de accu’s tijdens het opladen in een goed geventileerde ruimte! ELEKTRISCHE VEILIGHEID Controleer altijd of de spanning van de stroomtoevoer overeenkomt met de span- ning op het typeplaatje.

• Gebruik de machine niet indien het netsnoer of de netstekker zijn beschadigd.

• Gebruik uitsluitend verlengkabels die geschikt zijn voor het vermogen van de machine met een minimale dikte van 1,5 mm

. Indien u een verlengkabelhaspel gebruikt, rol dan altijd de kabel volledig uit.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik Deze accuboormachine is bedoeld voor het vast- en losschroeven van schroeven en het boren in hout, metaal en plastic. TECHNISCHE SPECIFICATIES Modelnr.CD502DC / S_CD502DC / S2_CD502DC / S3_CD502DCAcculader CD814AAIngang van acculader100-240 V~ 50/60 Hz Max. 0,4AUitgang van acculader 13,5 V DC 1.3AHerlaadbaar accupack 12 V Li-ion 1,3AhLaadtijd accu 60 minutenCapaciteit boorkop 1,0 - 10 mmKoppelinstellingen 17 + boormodusOnbelast toerental Stand 1:Stand 2:0-350 /min0-1300 /minGewicht (incl. accu) 1,0 kgGeluidsdrukniveau L 66,57dB(A), K=3 dB(A)Geluidsvermogensniveau L 77,57 dB(A), K=3 dB(A)Trilling voor hand/arm a (schroeven draaien zonder klopboorfunctie)0,854 m/s K=1,5 m/s Trilling voor hand/arm a h, D (Boren in metaal)2,069 m/s K=1,5 m/s

Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiksaan- wijzing wordt vermeld, is gemeten in overeenstem- ming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee machi- nes met elkaar te vergelijken en als voorlopige be- oordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• Het gebruik van de machine voor andere toe- passingen, of met andere of slecht onderhou-20

den accessoires, kan het blootstellingsniveau aanzienlijk verhogen.

Wanneer de machine is uitgeschakeld of wan- neer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren. Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren. BESCHRIJVING De nummers in de tekst verwijzen naar de diagram- men op pagina 2 - 3. Afb. A

9. Richtingsschakelaar

10. Schakelaar Aan / Uit

De accu moet zijn opgeladen voordat deze voor het eerst wordt gebruikt. De accu van de machine verwijderen (Afb. B)

• Duw op de ontgrendelingsknoppen van de accu (3) en trek de accu uit de machine, zoals is aangegeven in Afb. B. De accu in de machine plaatsen (Afb. B) Zorg ervoor dat het oppervlak van de accu schoon en droog is voordat u deze op de acculader of de machine aansluit.

• Plaats de accu (2) in de onderkant van de machine, zoals is weergegeven in Fig. B.

• Duw de accu verder naar voren tot deze vastklikt. De accu laden met de acculader (Afb. C)

• Steek de stekker van de acculader in een stop- contact en wacht even. Het led-controlelampje op de acculader (6) gaan branden en toont de status van de lader. Led-controlelampje (6) (Afb. C) De acculader heeft 1 led-controlelampje (6) dat de status van het laadproces aangeeft: Led Status van acculaderRood Bezig met opladen van accuGroen Opladen van de accu is beëindigd, de accu is volledig opgeladen
• Het kan tot 60 minuten duren voordat de 1,3Ah accu volledig is opgeladen.

• Verwijder, als de accu volledig is opgeladen, de stekker van de acculader uit het stopcontact en haal de accu uit de acculader. Wanneer deze machine gedurende een langere tijd niet wordt gebruikt, is het raadzaam de accu te bewaren in opgeladen toestand. Boortjes een schroefbits plaatsen en verwijderen (Afb. D) Verwijder altijd de accu voordat u een hulpstuk monteert. De boorkop (7) is geschikt voor boortjes en schroefbits met zowel ronde als zeskantige assen.

• Houd de machine stevig vast met één hand

• Open de boorkop (7) door deze met de andere hand rechtsom te draaien tot deze ver genoeg is geopend om het boortje/de schroefbit erin te kunnen schuiven.

• Plaats de as van het boortje/de schroefbit erin.

• Draai de boorkop weer vast door de boorkop (7) stevig linksom te draaien.

• Controleer of het boortje/schroefbit goed in het midden zit door de machine met de schakelaar Aan / Uit kort in te schakelen. De overbrenging instellen (Afb. D) Schakel nooit naar een andere overbrenging terwijl de motor draait. Dit is schadelijk voor de machine. Zet de schakelaar nooit in het midden tussen de twee standen. Dit is schadelijk voor de machine.NL

De machine heeft 2 boorsnelheden, die u kunt instel- len door de overbrengingsschakelaar (8) naar voren of naar achteren te schuiven. Het nummer op de over- brengingsschakelaar (8) geeft de gekozen stand aan.

• Stand 1: Voor langzaam boren, een grote boordi- ameter of voor schroeven. De machine beschikt over een hoog vermogen bij een laag toerental.

Stand 2: Voor snel boren of een kleine boordia- meter. De draairichting instellen (Afb. E)

• Stel de draairichtingsschakelaar (9) in op de stand om schroeven aan te draaien of de machine te gebruiken voor boren.

• Stel de draairichtingsschakelaar (9) in op de stand voor het verwijderen van schroeven. De machine in- en uitschakelen (Afb. E) De schakelaar Aan / Uit (10) wordt gebruikt om de machine in te schakelen en de draaisnelheid in te stellen.

• U schakelt de machine in door op de schakelaar Aan / Uit (10) te drukken; hoe verder u de scha- kelaar indrukt, des te sneller de boormachine gaat draaien.

• U stopt de machine door de schakelaar Aan / Uit (10) los te laten.

• Zet de schakelaar voor de omgekeerde draairichting (9) in de middelste stand om de schakelaar Aan / Uit te vergrendelen. Het koppel instellen (Afb. E) De machine beschikt over 17 verschillende koppe- linstellingen en een speciale boormodus, waarin het totaalvermogen op de boorkop wordt overge- bracht. U kunt door de instelring voor het koppel (11) te draaien schroeven tot een vooraf bepaalde diepte indraaien, hetgeen ideaal is voor repetitief werk. Hoe hoger het getal, des te meer koppel wordt overgebracht.

• Kies een lage instelling voor kleine schroeven of zacht werkmateriaal.

• Kies een hoge instelling voor grote schroeven, hard werkmateriaal en bij het verwijderen van schroeven.

• Kies bij voorkeur een zo laag mogelijke stand om schroeven in te draaien. Kies een hogere instelling als de motor slipt voordat de schroef volledig is vastgedraaid.

• Zet voor boren de instelring voor het koppel (11) op de instelling voor boren ( ), door de ring volledig linksom te draaien. Zorg dat de draairichtingsschakelaar (9) bij boren altijd op staat ingesteld. De machine is voorzien van een elektroni- sche beveiligingsfunctie tegen overbelas- ting. Als de machine overbelast wordt, slaat deze automatisch af. Mocht dit gebeuren, wacht dan enkele seconden, zodat de beveiliging tegen overbelasting zich opnieuw kan instellen.

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en haal het accupack uit de machine. Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmid- delen als benzine, alcohol, ammonia, etc. Dergelij- ke stoffen beschadigen de kunststof onderdelen. MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huis- vuil. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE VONROC producten zijn ontworpen volgens de hoogste kwaliteitsstandaarden en gegarandeerd vrij van defecten, zowel materieel als fabrieksfou- ten, tijdens de wettelijk vastgestelde garantiepe-22

riode vanaf de eerste aankoopdatum. Mocht het product tijdens deze periode gebreken vertonen veroorzaakt door defecte materialen en/of fabrieks- fouten, neem dan rechtstreeks contact op met VONROC. De volgende situaties vallen niet onder de garantie:

• Er zijn reparaties of aanpassingen aan de machine uitgevoerd, of er is een poging daartoe ondernomen, door een nietgeautoriseerd ser- vicecentrum.

• De machine is misbruikt, verkeerd gebruikt of slecht onderhouden.

• Er zijn niet-originele reserveonderdelen gebruikt. Dit vormt de enige garantie opgesteld door het be- drijf zowel expliciet als impliciet. Er bestaan geen andere garanties expliciet of impliciet welke verder gaan dan deze garantie, inclusief impliciete ga- ranties van verkoopbaarheid en geschiktheid voor bepaalde doeleinden. In geen enkel geval kan VON- ROC aansprakelijk worden gesteld voor incidentele schade of gevolgschade. Reparaties van dealers zijn gelimiteerd tot de reparatie of vervanging van defecte producten of onderdelen. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specifi caties kunnen zonder opgaaf van redenen worden gewijzigd.
