CD502DC - Boremaskine Vonroc - Gratis brugsanvisning og manual

BRUGSANVISNING CD502DC Vonroc

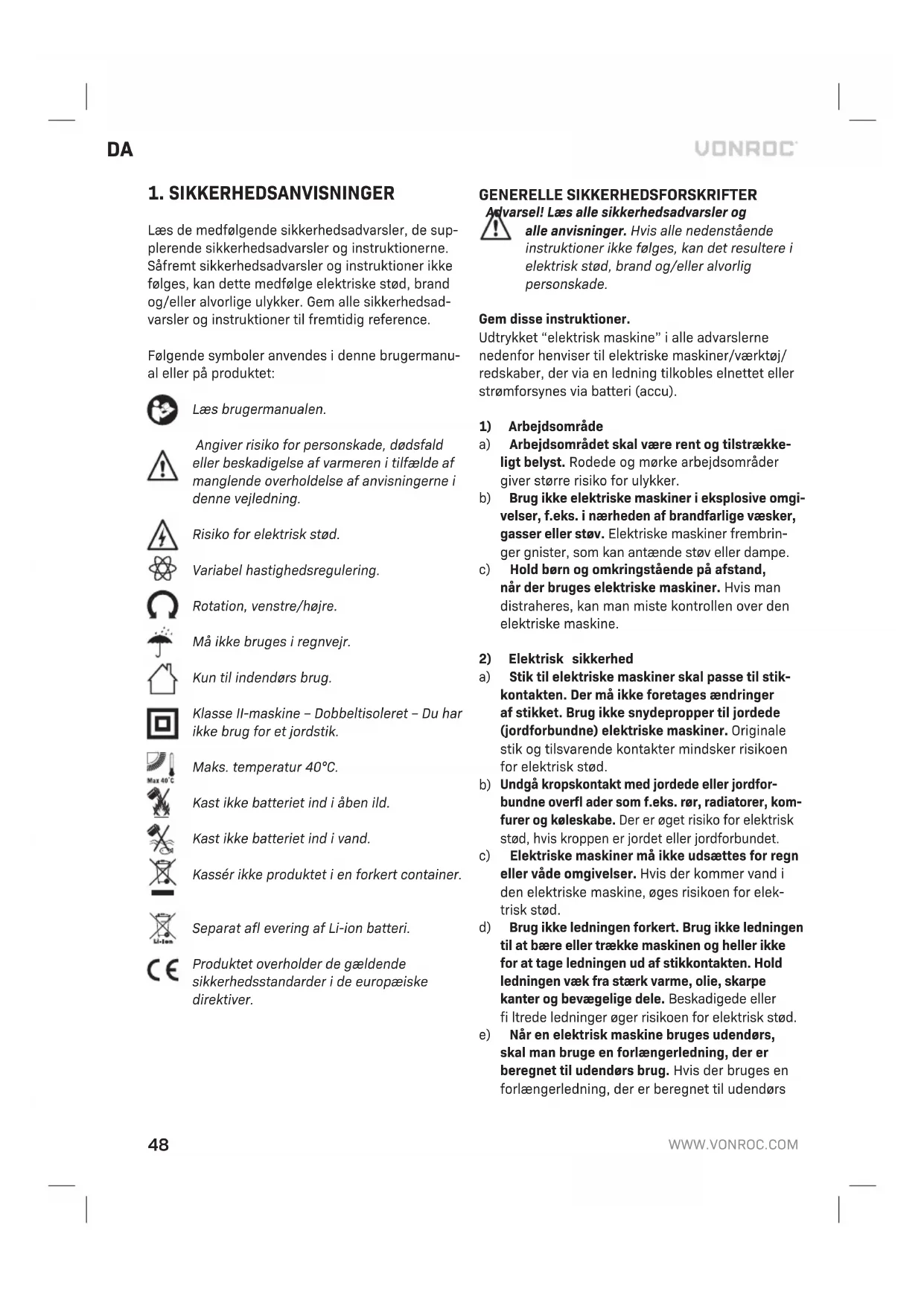

Læs de medfølgende sikkerhedsadvarsler, de sup- plerende sikkerhedsadvarsler og instruktionerne. Såfremt sikkerhedsadvarsler og instruktioner ikke følges, kan dette medfølge elektriske stød, brand og/eller alvorlige ulykker. Gem alle sikkerhedsad- varsler og instruktioner til fremtidig reference. Følgende symboler anvendes i denne brugermanu- al eller på produktet: Læs brugermanualen. Angiver risiko for personskade, dødsfald eller beskadigelse af varmeren i tilfælde af manglende overholdelse af anvisningerne i denne vejledning. Risiko for elektrisk stød. Variabel hastighedsregulering. Rotation, venstre/højre. Må ikke bruges i regnvejr. Kun til indendørs brug. Klasse II-maskine – Dobbeltisoleret – Du har ikke brug for et jordstik. Maks. temperatur 40°C. Kast ikke batteriet ind i åben ild. Kast ikke batteriet ind i vand. Kassér ikke produktet i en forkert container. Separat afl evering af Li-ion batteri. Produktet overholder de gældende sikkerhedsstandarder i de europæiske direktiver. GENERELLE SIKKERHEDSFORSKRIFTER Advarsel! Læs alle sikkerhedsadvarsler og alle anvisninger. Hvis alle nedenstående instruktioner ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlig personskade. Gem disse instruktioner. Udtrykket “elektrisk maskine” i alle advarslerne nedenfor henviser til elektriske maskiner/værktøj/ redskaber, der via en ledning tilkobles elnettet eller strømforsynes via batteri (accu).

a) Arbejdsområdet skal være rent og tilstrække- ligt belyst. Rodede og mørke arbejdsområder giver større risiko for ulykker. b) Brug ikke elektriske maskiner i eksplosive omgi- velser, f.eks. i nærheden af brandfarlige væsker, gasser eller støv. Elektriske maskiner frembrin- ger gnister, som kan antænde støv eller dampe. c) Hold børn og omkringstående på afstand, når der bruges elektriske maskiner. Hvis man distraheres, kan man miste kontrollen over den elektriske maskine.

2) Elektrisk sikkerhed

a) Stik til elektriske maskiner skal passe til stik- kontakten. Der må ikke foretages ændringer af stikket. Brug ikke snydepropper til jordede (jordforbundne) elektriske maskiner. Originale stik og tilsvarende kontakter mindsker risikoen for elektrisk stød.

Undgå kropskontakt med jordede eller jordfor- bundne overfl ader som f.eks. rør, radiatorer, kom- furer og køleskabe. Der er øget risiko for elektrisk stød, hvis kroppen er jordet eller jordforbundet. c) Elektriske maskiner må ikke udsættes for regn eller våde omgivelser. Hvis der kommer vand i den elektriske maskine, øges risikoen for elek- trisk stød. d) Brug ikke ledningen forkert. Brug ikke ledningen til at bære eller trække maskinen og heller ikke for at tage ledningen ud af stikkontakten. Hold ledningen væk fra stærk varme, olie, skarpe kanter og bevægelige dele. Beskadigede eller fi ltrede ledninger øger risikoen for elektrisk stød. e) Når en elektrisk maskine bruges udendørs, skal man bruge en forlængerledning, der er beregnet til udendørs brug. Hvis der bruges en forlængerledning, der er beregnet til udendørsDA

brug, mindskes risikoen for elektrisk stød. f) Hvis det ikke kan undgås at bruge et maskin- værktøj i et fugtigt miljø, bør du anvende en forsyning, der er beskyttet af en fejlstrøms- afbryder (RCD). Brugen af en RCD reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

Vær agtpågivende, hold øjnene rette mod det, du laver, og brug almindelig sund fornuft, når du bru- ger en elektrisk maskine. Brug ikke en elektrisk maskine, hvis du er træt eller er under påvirkning af narkotika, alkohol eller medicin. Et øjebliks uopmærksomhed under arbejdet med en elektrisk maskine kan resultere i alvorlig personskade. b) Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller. Sikkerhedsudstyr som støvmaske, skridsikre sko, hjelm eller høreværn, brugt når det er nødvendigt, mindsker risikoen for personskade. c) Undgå utilsigtet start. Sørg for, at der er slukket på afbryderen, før stikket sættes i stikkontak- ten. Hvis maskinværktøj bæres med fi ngeren på kontakten, eller når maskinværktøj strømføres med tændt kontakt, kan der nemt ske ulykker. d) Fjern justeringsnøgler og tænger, før der tæn- des for den elektriske maskine. En tang eller nøgle, der sidder på en roterende del af den elektriske maskine, kan resultere i personskade. e) Ræk ikke for langt ud. Stå sikkert på fødderne og vær altid i god balance. Det giver bedre kontrol over maskinen i uventede situationer. f) Tag passende tøj på. Bær ikke løstsiddende tøj eller smykker. Hold hår, tøj og handsker væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive grebet af bevægelige dele. g) Hvis der forefindes tilslutning til støvud sugning og –opsamling, skal man sørge for, at udstyret er tilsluttet og bruges. Brug disse muligheder for at mindske risikoen for støvrelaterede risici. h) Lad ikke kendskab opnået gennem hyppig brug af værktøj lade dig blive tilbagelænet og igno- rere værktøjssikkerhedsprincipper. En skødes- løs handling kan forårsage alvorlig personskade inden for en brøkdel af et sekund.

4) Brug og behandling af elektriske maskiner

a) Brug ikke magt på den elektriske maskine. Brug kun den elektriske maskine til det, den er beregnet til. Den rette elektriske maskine gør arbejdet bedre og mere sikkert ved den effekt, der er foreskrevet. b) Brug ikke den elektriske maskine, hvis afbry- deren ikke kan tænde og slukke. En elektrisk maskine, der ikke kan tændes og slukkes på afbryderen, er farlig og skal repareres. c) Tag stikket ud af stikkontakten før justering, udskiftning af tilbehør, og før den elektriske maskine gemmes væk. Sådanne forebyggende sikkerhedsforanstaltninger mindsker risikoen for, at den elektriske maskine starter ved et uheld. d) Elektriske maskiner, der ikke bruges, skal opbevares utilgængeligt for børn, og personer, der ikke har kendskab til den elektriske ma- skine eller disse instruktioner, må ikke bruge den elektriske maskine. Elektriske maskiner er farlige i hænderne på uøvede personer. e) Elektriske maskiner skal vedligeholdes. Check for forkert justering og fastsiddende bevægelige dele, defekte dele og andre ting, som kan påvir- ke den elektriske maskines korrekte funktion. Hvis den elektriske maskine er beskadiget, skal den repareres før brug. Mange ulykker skyldes, at elektriske maskiner er dårligt vedligeholdt. f) Skærende værktøj skal holdes skarpe og rene. Korrekt vedligeholdt skærende værktøj med skarpe skær kommer ikke så let til at sidde fast og er nemmere at styre. g) Brug den elektriske maskine, tilbehør, tool-bits osv. i henhold til disse instruktioner og på den måde, som denne specielle maskine er bereg- net til, idet man skal tage hensyn til arbejds- forholdene og arbejdet, der skal udføres. Brug af den elektriske maskine til andet, end den er beregnet til, kan resultere i farlige situationer. h) Hold håndtag og gribefl ader tørre, rene og fri fra olie og fedtstof. Glatte håndtag og gribefl a- der giver ikke mulighed for sikker håndtering og kontrol af værktøjet i uventede situationer.

5) Batteriværktøj anvendelse og vedligeholdelse

a) Genoplad kun med oplader som er specifi ceret af fabrikanten. En oplader som er anvendelig for en type batteripakning kan forårsage brand, når den anvendes med en anden batteripakning. b) Anvend kun elektroværktøj med særlig egnede batteripakninger. Anvendelse af enhver anden batteripakning kan give risiko for ulykker og brandfare. c) Når batteripakning ikke anvendes, holdes det altid på afstand af enhver metalgenstand såsom papirklips, mønter, nøgler, søm eller andre små50

metal genstande der kan lave en forbindelse fra én terminal til en anden. Ved at kortslutte batte- riterminalerne sammen kan forårsage brandfare.

Under dårlige forhold kan væske udløbe fra batteriet; undgå kontakt med dette. Hvis kontakt alligevel forekommer, skylles der med vand. Hvis væske kommer i øjnene, skal der øjeblikkeligt søges lægehjælp. Væske som udløber fra batte- riet kan forårsage irritationer og forbrændinger. e) Brug ikke en batteripakke eller et værktøj, der er beskadiget eller modifi ceret. Beskadi- gede eller modifi cerede batterier kan udvise uforudsigelig adfærd, hvilket resulterer i brand, eksplosion eller risiko for personskade. f) Undlad at udsætte en batteripakke eller et værktøj for åben ild eller for høj temperatur. Udsættelse for åben ild eller temperatur over 130 °C kan forårsage eksplosion. BEMÆRK Temperaturen „130 °C“ kan erstattes af temperaturen „265 °F“. g) Følg alle opladningsinstruktioner, og oplad ikke batteripakken eller værktøjet uden for tempe- raturintervallet specifi ceret i instruktionerne. Forkert opladning eller opladning ved tempe- raturer uden for det specifi cerede interval kan beskadige batteriet og øge risikoen for brand.

a) Få foretaget service på dit maskinværktøj af en kvalifi ceret reparatør, der kun bruger identiske udskiftningsdele. Dette sikrer, at maskinværk- tøjet fortsat er sikkert at bruge.

Foretag aldrig service på beskadigede batteripak- ker. Service af batteripakker bør kun udføres af producenten eller autoriserede serviceudbydere.

Sikkerhedsadvarsler for bor a) Bær høreværn ved slagboring. Hvis du udsæt- tes for støj, kan det forårsage høretab. b) Hold fast rundt om el-værktøjet på de isolerede gribefl ader, når der bliver udført arbejde, hvor skæretilbehøret muligvis kan komme i kontakt med skjulte ledninger. Hvis skæretilbehør kom- mer i kontakt med en strømførende ledning, kan det forårsage at el-værktøjets eksponerede metaldele bliver strømførende og udsætter brugeren for elektrisk stød. c) Støt værktøjet korrekt inden brug. Værktøjet skaber et moment med høj effekt og uden korrekt støtte af værktøjet under betjening kan der forekomme tab af kontrol, hvilket resulterer i personskade.

a) Betjen aldrig ved højere hastighed end bore- hovedets maksimale nominelle hastighed. Ved højere hastigheder kan boret blive bøjet, hvis det roterer frit uden kontakt med arbejdsemnet, hvilket resulterer i personskade. b) Begynd altid at bore ved lav hastighed og med en borespids i kontakt med arbejdsemnet. Ved højere hastigheder kan boret blive bøjet, hvis det roterer frit uden kontakt med arbejdsemnet, hvilket resulterer I personskade. c) Påfør kun pres i direkte linje med boret, og påfør ikke for meget pres. Bor kan blive bøjet og forårsage ødelæggelse eller tab af kontrol, hvilket resulterer i personskade.

SIKKERHEDSADVARSLER FOR BATTERI

a) Åbn ikke batteriet. Fare for kortslutning. b) Beskyt batteriet mod varme, f.eks. mod kon- tinuerligt intenst sollys, brand, vand og fugt. Fare for eksplosion. c) I tilfælde af skade og forkert brug af batteriet, kan der blive udsendt dampe. Udluft området, og søg lægehjælp i tilfælde af klager. Dampene kan irritere åndedrætssystemet. d) Brug kun batteriet sammen med dit VONROC- produkt. Denne foranstaltning alene beskytter batteriet mod farlig overbelastning. e) Batteriet kan blive beskadiget af spidse gen- stande såsom søm eller skruetrækkere eller af eksternt påført kraft. Der kan opstå en intern kortslutning, og batteriet kan brænde, ryge, eksplodere eller bliver overophedet.

VEDRØRENDE OPLADEREN

Tilsigtet brug Oplad kun CD813AA genopladelig type Batteri- pakker med opladeren. Andre typer batterier kan sprænge og dermed forårsage personskader og beskadigelser. a) Dette apparat er ikke beregnet til at blive anvendt af personer (herunder børn) med re- ducerede fysiske, sansemæssige eller mentale evner samt med manglende erfaring eller viden, med mindre de bliver overvåget eller instrueret. b) Børn skal overvåges, så de ikke leger med apparatet.DA

c) Oplad ikke batterier, der ikke er genopladelige! d) Under opladningen skal batterierne anbringes i et område med god udluftning! Elektrisk sikkerhed Kontroller altid, at strømforsyningens spæn- ding svarer til spændingen på typeskiltet.

• Brug ikke maskinen, hvis strømkablet eller stikket er beskadiget.

• Brug kun forlængerledninger, der passer til maskinens spænding og som har en mini- mumtykkelse på 1.5 mm. Hvis du anvender en kabeltromle, skal kablet altid rulles helt ud.

2. MASKINOPLYSNINGER

Tilsigtet brug Den trådløse boremaskine er beregnet til at fast- skrue og løsne skruer samt til at bore i træ, metal og plastik. TEKNISKE SPECIFIKATIONER Model No. CD502DC / S_CD502DC / S2_CD502DC / S3_CD502DC Oplader CD814AAOpladerens tilførsel100-240V~ 50/60Hz Maks.0.4AOpladerens effekt 13.5V DC 1.3AGenopladelig batteripakke12 V Litium-ion 1.3AhBatteriets opladningstid 60 minutterBorepatronskapacitet 1.0 - 10 mmMomentindstillinger 17 + BoretilstandHastighed uden lastPosition 1:Position 2:0-350 /min0-1300 /minVægt (inkl. batteri) 1,0 kgLydtrykniveau L

Vibrationsniveau Det vibrationsniveau, der er anfort bag pa denne betjeningsvejledning er malt i henhold til den standardiserede test som anfort i EN62841; den kan benyttes til at sammenligne to stykker varktoj og som en forelobig bedommelse af udsattelsen for vibrationer, nar varktojet anvendes til de navnte formal:

• anvendes varktojet til andre formal eller med andet eller darligt vedligeholdt tilbehor, kan dette oge udsattelsesniveauet betydeligt;

• de tidsrum, hvor varktojet er slukket, eller hvor det korer uden reelt at udfore noget arbejde, kan reducere udsattelsesniveauet betydeligt. Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde varktojet og dets tilbehor, ved at holde dine hander varme og ved at organisere dine arbejdsmonstre. BESKRIVELSE Tallene i teksten henviser til diagrammerne på side 2-3. Fig. A

3. Knap til oplåsning af batteri

10. Tænd/sluk-kontakt

Batteriet skal oplades inden forste brug. Sådan fjernes batteriet fra maskinen (Fig. B)

Tryk på knapperne til oplåsning af batteri (3) og træk batteriet ud af maskinen, som vist på Fig. B. Sådan sættes batteriet ind i maskinen (Fig. B) Sørg for, at batteriets yderside er ren og tør, inden du forbinder det til opladeren eller maskinen.52

• Skub batteriet længere frem, indtil det klikker på plads. Opladning af batteriet med opladeren (Fig. C)

• Sæt opladerstikket i en stikkontakt, og vent et øjeblik. LED-indikatorerne (6) på opladeren lyser og viser opladerens status. LED-indikator (6) (Fig. C) Opladeren har 1 LED-indikator (6), som indikerer opladningsprocessens status: LED Opladerstatus Rødt Batteriopladning i gang Grønt Batteriopladning afsluttet, batteri helt opladet

• Det kan tage op til 60 minutter at lade 1,3Ah batteriet helt op.

• Når batteriet er ladet helt op, skal du tage opla- derens stik ud af kontakten og fjerne batteriet fra opladeren. Når maskinen ikke bruges gennem en længere periode, er det bedst at opbevare batteriet i opladet tilstand. Isætning og fjernelse af boremaskinebor eller skruetrækkerbor (Fig. D) Tag altid batteriet ud, inden du monterer tilbehør. Borepatronen (7) er velegnet til boremaskinebor og skruetrækkerbor med rund aksel samt med sekskantet aksel.

• Hold maskinen fast med den ene hånd.

• Åbn borepatronen (7) ved at dreje den med uret med den anden hånd, indtil den er tilstrækkelig åben til, at et bor kan skubbesind.

• Isæt boremaskineborets eller skruetrækkerbo- rets aksel.

Kontrollér, om boret befi nder sig i centrum ved kortvarigt at aktivere maskinens tænd/ slukkontakt. Justering af gearene (Fig. D) Skift aldrig gear, mens motoren kører. Dette vil beskadige maskinen. Stil aldrig kontakten midt imellem begge positioner, da dette vil beskadige maskinen. Maskinen har 2 borehastigheder, som kan justeres ved at skubbe gearkontakten (8) frem eller tilbage. Nummeret på gearkontakten (8) viser hvilken posi- tion, der er valgt.

• Position 1: Til langsom boring, stor borediame- ter eller skruetrækning. Maskinen har en høj effekt ved en lav hastighed.

• Stil retningskontakten (9) i positionen for at fjerne skruer. Sådan tændes og slukkes maskinen (Fig. E) Tænd/sluk-kontakten (10) bruges til at aktivere maskinen og justere rotationshastigheden.

• Når du trykker på tænd/sluk-kontakten (10), aktiveres maskinen. Jo længere kontakten skubbes, des hurtigere drejer boret rundt.

• Når tænd/sluk-kontakten (10) slippes, standser maskinen.

• Flyt kontakten til omvendt retning (9) til mid- terpositionen for at låse tænd/slukkontaktens bevægelse. Justering af momentet (Fig. E) Maskinen har 17 forskellige momentindstillinger og en særlig boretilstand for at indstille den effekt, der overføres til borepatronen. Ved at rotere momentjusteringsringen (11) kan skruer fastskrues til en forudvalgt dybde, hvilket er ideelt til repetitivt arbejde. Jo højere et tal, des større moment overføres.

• Vælg en lav indstilling til små skruer eller blødt arbejdsmateriale.

• Vælg en høj indstilling til store skruer, hårde arbejdsmaterialer, og når der fjernes skruer.

• Du bør helst vælge en så lav indstilling som muligt ved fastskruning. Vælg en højere indstil- ling, hvis motoren glider, inden skruen er helt strammet.

• Ved boring skal ringen til momentjustering (11) drejes til indstillingen for boring ( ). Dette gøres ved at dreje den helt mod uret.DA

Sørg for, at retningskontakten (9) altid står på under boring. Maskinen er udstyret med en funktion til beskyttelse mod elektronisk overbelastning. Når maskinen bliver overbelastet, lukker den automatisk ned. Når dette sker, bedes du vente nogle få sekunder på, at beskyttel- sen mod overbelastning nulstiller sig selv.

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten. Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbnin- gerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter. MILJØ Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afl everes på en passende genbrugsstation. Kun for lande i EU Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal mas- kinværktøjer, der ikke længere anvendes, afl everes separat og bortskaffes på en miljøvenlig måde. GARANTIVILKAR VONROC produkter er udviklet efter de hojeste kvalitetsstandarder og er garanteret fri for mangler i savel materialer som udforelse i den lovpligtige periode, der starter fra datoen for det oprindelige kob. Skulle produktet udvikle nogen fejl i lobet af denne periode pa grund af defekte materialer og/ eller fabrikationsfejl, sa kontakt VONROC direkte. De folgende forhold er udelukket fra denne garanti:

• Reparationer og eller rettelser er blevet fo- retaget eller forsogt foretaget pa maskinen af uautoriserede servicecentre.

• Varktojet har varet misligholdt, misbrugt eller vedligeholdt forkert.

• Ikke originale reservedele er blevet anvendt. Dette udgor den eneste garanti fra virksomheden enten udtrykt eller underforstaet. Der er ingen andre garantier udtrykt eller underforstaet, som strakker sig ud over forsiden heraf, heri, herun- der underforstaede garantier for salgbarhed og egnethed til et bestemt formal. VONROC vil under ingen omstandigheder vare ansvarlig for handelige skader eller folgeskader. Forhandlernes afhjalp- ningsmidler vil vare begransede til reparation eller udskiftning af fejlbehaftede enheder eller dele. Produktet og brugermanualen kan andres. Specifi - kationerne kan andres uden forudgaende varsel.54
