MANUAL DE UTILIZARE CD502DC Vonroc

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza produce-rea de electrocutări, incendii și/sau răniri grave. Păstrați avertizările de siguranță și instrucțiunile pentru referințe viitoare.

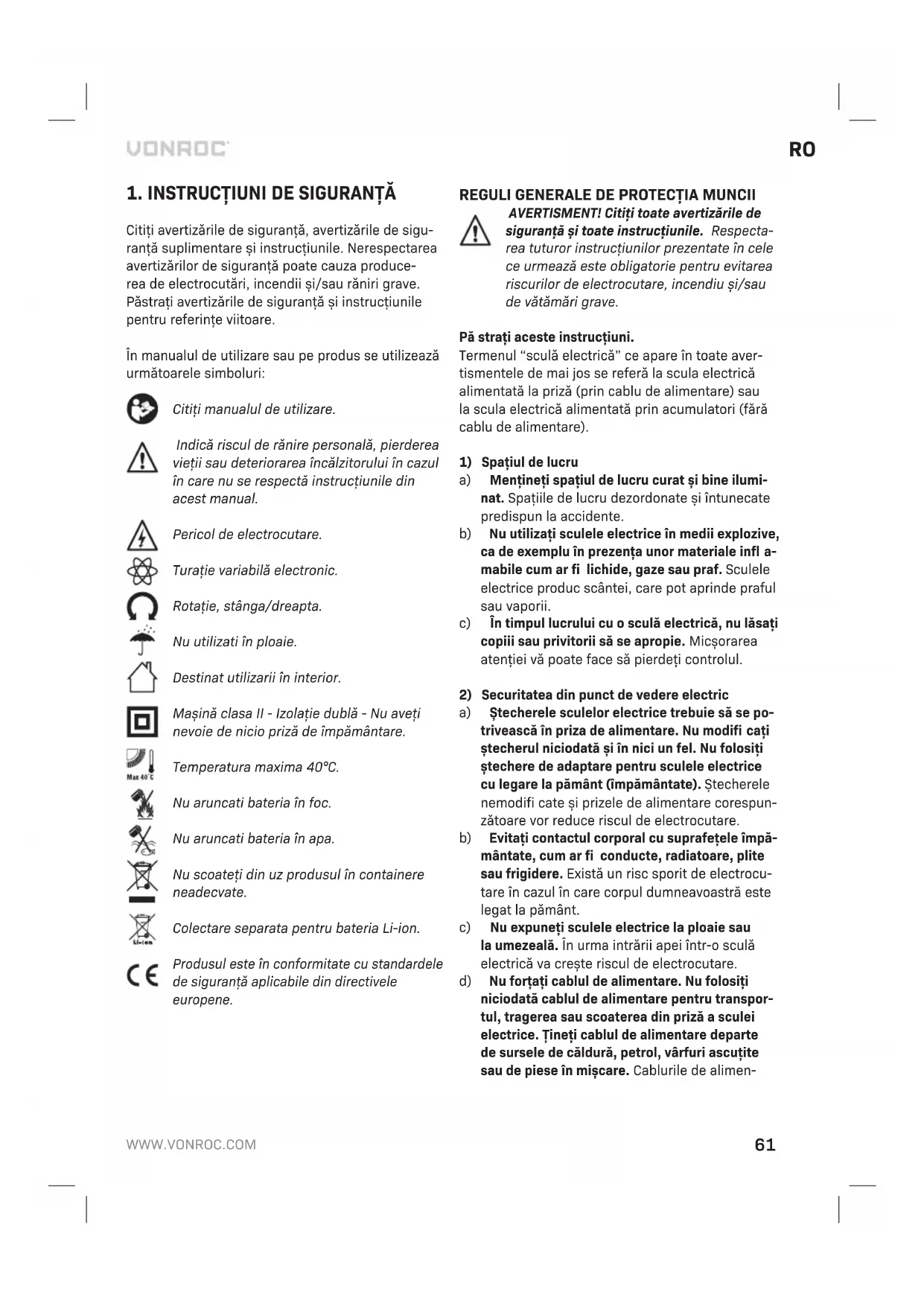

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea încălzitorului în cazul în care nu se respectă instrucțiunile din acest manual.

Pericol de electrocutare.

Turație variabilă electronic.

Rotație, stânga/dreapta.

Nu utilizati în ploaie.

Destinat utilizarii în interior.

Maşină clasa II - Izolație dublă - Nu aveți nevoie de nicio priză de împământare.

Temperatura maxima 40°C.

Nu aruncati bateria în foc.

Nu aruncati bateria în apa.

Nu scoateți din uz produsul în containere neadecvate.

Colectare separata pentru bateria Li-ion.

Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.

REGULI GENERALE DE PROTECTIA MUNCII

AVERTISMENT! Citiți toate avertizările de siguranță și toate instrucțiunile. Respectarea tuturor instrucțiunilor prezentate în cele ce urmează este obligatorie pentru evitarea riscurilor de electrocutare, incendiu și/sau de vătămări grave.

Pă strați aceste instrucțiuni.

Termenul “sculă electrică” ce apare în toate avertismentele de mai jos se referă la scula electrică alimentată la priză (prin cablu de alimentare) sau la scula electrică alimentată prin accumulatori (fără cablu de alimentare).

1) Spatiul de lucru

a) Mentineți spațiul de lucru curat și bine iluminat. Spațiile de lucru dezordonate și întunecate predispun la accidente.

b) Nu utilizati sculele electrice în medii explozive, ca de exemplu în prezența unor materiale infl a-mabile cum ar fi lichide, gaze sau praf. Sculele electrice produc scântei, care pot aprinde praful sau vaporii.

c) În timpul lucrului cu o sculă electrică, nu lăsați copiii sau privitorii să se apropie. Micșorarea atenției vă poate face să pierdeți controlul.

2) Securitatea din punct de vedere electric

a) Ștecherele sculelor electrice trebuie să se potrivească în priza de alimentare. Nu modifi cati ștecherul niciodată și în nici un fel. Nu folosiți ștechere de adaptare pentru sculele electrice cu legare la pământ (împământate). Ștecherele nemodifi cate și prizele de alimentare corespunzătoare vor reduce riscul de electrocutare.

b) Evitați contactul corporal cu suprafețele împământate, cum ar fi conducte, radiatoare, plite sau frigidere. Există un risc sporit de electrocutare în cazul în care corpul dumneavoastră este legat la pământ.

c) Nu expuneți sculele electrice la ploaie sau la umezeală. În urma intrării apei într-o sculă electrică va crește riscul de electrocutare.

d) Nu forțați cablul de alimentare. Nu folosiți niciodată cablul de alimentare pentru transportul, tragerea sau scoaterea din priză a sculei electrice. Țineți cablul de alimentare departe de sursele de căldură, petrol, vârfuri ascuțite sau de piese în mișcare. Cablurile de alimen-

tare deteriorate sau încâlcite duc la creșterea riscului de electrocutare.

e) Atunci când folosiți o sculă electrică în exterior, utilizați un prelungitor corespunzător lucrului în exterior. Utilizarea unui prelungitor corespunzător lucrului în exterior reduce riscul de electrocutare.

f) În cazul în care operarea unei unelte electrice într-un spațiu cu umiditate nu poate fi evitată, utilizați o alimentare cu dispozitiv de protectie la curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul electrocutării.

3) Securitatea personal
a) Atunci când folosiți o sculă electrică fi ți concentrat, fi ți atent la ceea ce faceți și acționați conform bunului simț. Nu folosiți o sculă electrică atunci când sunteți sub infl uența drogurilor, alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la vătămări personale grave.
b) Utilizați echipamentul de protecție corporală. Folosiți întotdeauna ochelari de protecție.

Folosirea echipamentelor de protecție conform condițiilor de lucru, ca de exemplu măști de praf, încăltăminte de protecție anti-alunecare, căști de protecție sau antifoane va reduce vătămările personale.

c) Evitați pornirea accidentală. Înainte de a introduce scula electrică în priza de alimentare, asigurațivă că aveți comutatorul de acționare în poziția oPRiT (off). Transportarea uneltelor electrice ținând degetul pe întrerupător sau alimentarea cu tensiune a uneltelor electrice ce au întrerupătorul în poziția pornit înlesnesc producerea.
d) Înainte de a pune în funcțiune scula electrică, îndepăratați toate penele sau cheile de reglare. O cheie sau o pană care au fost lăsate atașate de o parte rotativă a sculei electrice poate duce la vătămări personale.
e) Nu vă întindeți pentru a ajunge la punctul de lucru. Mențineți permanent un contact ferm al piciorului și un echilibru stabil. În acest fel pu-teți controla mai bine scula electrică în situații neprevăzute.
f) Îmbrăcați-vă în mod adecvat. Nu purtați haine largi sau bijuterii. Părul, hainele și mănușile trebuie menținute departe de părțile în mișcare. Hainele largi, părul și bijuteriile pot fi agățate și prinse de părțile în mișcare.

g) Dacă dispositivele sunt construite pentru a fi conectate la echipamente de extragere și colectare a prafului, asigurați-vă că aceste echipamente sunt conectate și funcționează corect. Folosirea unor astfel de echipamente poate reduce pericolele legate de praf.
h) Nu lăsați ca obișnuința obținută prin utilizarea frecventă a uneltelor să vă permită să deveniți impasibil și să ignorați principiile de siguranță în utilizarea uneltelor. O acțiune neglijentă poate provoca accidente grave într-o fracțiune de secundă.

4) Utilizarea și întreținerea sculei electrice
a) Nu forțați scula electrică. Folosiți scula electrică adecvată operațiunii care trebuie efectuată. O sculă electrică adecvată își va efectua mai bine și mai în siguranță sarcina deoarece este folosită la parametrii pentru care a fost proiectată.
b) Nu folosiți scula electrică în cazul în care comutatorul de acționare nu realizează pornirea și oprirea acesteia. Orice sculă electrică ce nu poate fi comandată cu ajutorul comutatorului de acționare este periculoasă și trebuie reparată.
c) Înainte de a efectua orice fel de reglaje, schimbări ale accesoriiilor sau pe perioada depozitării sculelor electrice deconectați stecherul de la sursa de energie electrică. Astfel de măsuri preventive reduc riscul de pornire accidentală a sculei electrice.
d) Nu depozitați sculele electrice neutilizate la îndemâna copiilor și nu permiteți persoanelor care nu sunt familiare cu sculele electrice sau cu prezentele instrucțiuni să le utilizeze. Sculele electrice sunt periculoase atunci când sunt utilizate de către persoane neinstruite.
e) Întrețineți sculele electrice. Verifi cați alinierea sau prinderea părților în mișcare, verifi cați componentele sculei pentru a vă asigura că nu sunt sparte și, de asemenea, verifi cați orice alte situații care ar putea afecta funcționarea sculei electrice. Dacă scula electrică se defectează, reparați-o înainte de a o refolosi. Sculele electrice întreținute necorespunzător duc la producerea multor accidente.
f) Mentineți sculele așchietoare ascuțite și curate. Sculele așchietoare întreținute corespunzător, având muchiile tăietoare ascuțite, se întepenesc mai greu și sunt mai ușor de controlat.
g) Utilizați sculele electrice, accesoriiile și burghiele etc., în conformitate cu prezentele instruc-

țiuni și în mod corespunzător tipului de sculă electrică utilizat, ținând seama de condițiile de lucru și de sarcina care trebuie efectuată. Utilizarea unor scule electrice pentru operații diferite de cele pentru care acestea au fost proiectate poate duce la situații periculoase.

h) Tineți mânerele și suprafețele de prindere uscate, curate și lipsite de ulei și unsoare. Mânere și suprafețele de prindere alunecoase nu permit manipularea și controlul uneltei în de siguranță în situații neașteptate.

5) Utilizarea și întreținerea uneltei cu accumulator
a) Încărcați din nou numai cu încărcătorul specifi cat de producătorul. Încărcătorul potrivit cu un tip de accumulator poate crea riscul incendiului dacă este utilizat cu un alt accumulator.
b) Folosiți instrumentele electrice numai cu acumulatoare proiectate specifi c. Utilizarea oricăror alte acumulatoare pot crea riscul accidentului personal și al incendiului.
c) În timp ce accumulatorul nu este utilizat, feriți-l de alte obiecte metalice cum ar fi cleme de birou, monede, chei, cuie, şuruburi ori alte obiecte metalice mărunte care ar putea crea conexiunea de la un terminal până la celălalt. Scurtcircuitarea terminalelor baterii poate cauza arsuri sau incendiu.
d) Ca urmare a folosirii necorespunzătoare, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental, clătiți cu apă. Dacă lichidul intră în contact cu ochi, pe lângă măsurile amintite consultați și un medic. Lichidul care se scurge din accumulator poate provoca iritarea pielii sau arsuri.
e) Nu folosiți un accumulator sau o unealtă care este deteriorată sau modifi cată. Acumulatorii deteriorați sau modifi catți pot avea un comportament imprevizibil care rezultă în foc, explozie sau risc de rănire.
f) Nu expuneți acumulatorul sau unealta la foc sau temperatură excesivă. Expunerea la foc sau temperaturi de peste 130 °C poate provoca explozie. OBSERVATIE Temperatura „130 °C” poate fi înlocuită cu temperatura „265 °F”.
g) Respectați toate instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta în afara intervalul de temperatură specifi cat în instrucțiuni. Încărcarea necorespunzătoare sau la temperaturi în afara domeniului specifi cat poate

deteriora accumulatorul și poate crește riscul de incendiu.

6) Service
a) Prevedeți repararea uneltei de lucru de către o persoană califi cată, folosind exclusiv piese de schimb identice. Astfel, vă asigurați că este păstrată siguranța uneltei electrice.
b) Niciodată nu servisați acumulatorii deteriorați. Servisarea acumulatorilor ar trebui să fi e efectuată numai de către producător sau furnizorii autorizați de service.

AVERTIZĂRI DE SIGURANȚĂ SUPLIMENTARE PENTRU MAŞINI DE GĂURIT ȘI ȘURUBELNIȚE Avertismente de siguranță privind mașinile de găurit

a) Purtați echipament de protecție pentru urechi în cazul utilizării mașinii de găurit cu impact. Expunerea la zgomot poate determina pierderea auzului.
b) Tineți unealta electrică de suprafețele izolate pentru prindere atunci când efectuați o operație în care accesoriiile de debitare pot atinge cabluri ascunse. Tăierea unui cablu sub tensiune de către accesoriiul de debitat ar putea determina scurgerea curentului în componentele metalice expuse ale uneltei electrice și ar putea electrocuta operatorul.
c) Înainte de utilizare, strângeți unealta în mod corect. Această unealtă are un cuplu de ieșire ridicat și fără o strângere corectă în timpul utilizării, poate interveni pierderea controlului care poate duce la vătămări corporale.

INSTRUCTIUNI DE SIGURANTĂ LA UTILIZAREA UNOR BURGHIE LUNGI

a) Nu utilizați niciodată la o turație mai mare decât cea maximă a burghiului. La turații mai mari, este probabil ca burghiul să se îndoaie dacă îi este permis să se rotească liber fără a contacta piesa de prelucrat, ducând la vătămări corporale.
b) Începeți întotdeauna găurirea la turație mică și cu vârful burghiului în contact cu piesa de prelucrat. La turații mai mari, este probabil ca burghiul să se îndoaie dacă îi este permis să se rotească liber fără a contacta piesa de prelucrat, ducând la vătămări corporale.
c) Aplicați presiune numai în linie dreaptă cu burghiul și nu aplicați presiune excesivă. Burg-

hiele se pot îndoi, provocând ruperea sau pier-derea controlului, ducând la vătămări corporale.

AVERTISMENTE DE SIGURANTĂ PENTRU BATERIE

a) Nu deschideti bateria. Pericol de scurtcircuitare.
b) Protejati bateria împotriva căldurii, de ex. împotriva expunerii puternice la soare, foc, apă și umiditate. Pericol de explozie.
c) În cazul deteriorării și utilizării necorespunzătoare a bateriei, pot fi emiși vapori. Ventilați zona și solicitați asistență medicală în caz de sesizări. Vaporii pot irita sistemul respirator.
d) Utilizați bateria numai împreună cu produsul dvs. Vonroc. Numai această măsură protejează bateria împotriva supraîncărcării periculoase.
e) Bateria poate fi deteriorată de obiecte ascuțite, cum ar fi cuie sau șurubelnițe sau prin forță aplicată exter. Poate apărea un scurtcircuit intern și bateria poate arde, exploda sau supraîncălzi.

AVERTISMENTE DE SIGURANTĂ PENTRU STATII DE ÎNCĂRCARE

Destinația de utilizare

Încărcați doar accumulatorii de tip CD813AA cu încărcătorul. Alte tipuri de accumulatori pot exploda provocând rănire personală și daune.

a) Această unealtă nu are voie să fi e folosită de persoane (inclusiv copii) cu capacitați fi zice, senzoriale sau mentale reduse, sau de către persoane lipsite de experiență și cunoștințe, cu excepția cazului în care acestea au fost supra-vegheate și instruite.
b) Nu lăsați copiii nesupravegheați să se joace cu aparatul.
c) Nu reîncârcați bateriile ne-reîncărcabile!
d) În timpul încărcării, accumulatorii trebuie amplasati într-o zonă bine ventilată!

Siguranța electrică

Verifi cati întotdeauna ca tensiunea de la alimentarea cu energie să corespundă tensiunii de pe plăcuța cu specifi catii.

• Nu utilizati mașina în cazul în care cablul de alimentare și/sau fi șa acestuia sunt deteriorate.
• Folosiți numai cabluri prelungitoare adecvate pentru puterea mașinii cu o grosime minimă de 1,5 mm². Dacă utilizați o bobină de cablu de extensie, derulați întotdeauna complet cablul.

2.INFORMATIICUPRIVIRE LA MAŞINĂ

Domeniul de utilizare

Maşina de înşurubat și găurit este concepută pentru înşurubarea și slăbirea şuruburilor, precum și pentru găurirea lemnului, metalului și plasticului.

SPECIFICATII TEHNICE

Nr modelu	CD502DC / S_CD502DC/ S2_CD502DC /S3_CD502DC
Încărcător CD814AA
Puterea de intrare a încăr-cătorului	100-240V~ 50/60HzMax.0.4A
Puterea de ieșire a încărcăto-rului	13.5V d.c. 1.3A
Pachet de accumulatori reîncăr-cabili	12 V = Li-ion 1.3Ah
Timp de încărcare accumulator 60 minute
Capacitate a mandrinei 1.0 - 10 mm
Setări de cuplu 17 + Mod de găurire
Turație la mers în gol
Pozitia 1:	0-350 /min
Pozitia 2:	0-1300 /min
Greutate (incl. accumulatorul)	1,0 kg
Nivelul presiunii sonore L_PA	66.57 dB(A), K=3dB(A)
Nivelul puterii sonore L_WA	77.57 dB(A), K=3dB(A)
Vibrație mână-braț a_h (înșurubare fără impact)	0.854 m/s2K=1.5 m/s2
Vibrație mână-braț a_h,D (Găurire în metal)	2.069 m/s2K=1.5 m/s2

Nivelul vibrațiilor

Nivelul emisiilor de vibrații menționat in acest manual de instrucțiuni a fost măsurat in conformitate cu un test standardizat precizat in EN 62841; poate fi folosit pentru a compara o sculă cu alta și ca evaluare preliminară a expunerii la vibrații atunci cand folosiți scula pentru aplicațiile menționate:

• utilizarea sculei pentru aplicații diferite sau cu accesorii diferite și prost intreținute, poate crește semnifi cativ nivelul de expunere;
• momentele in care scula este oprită sau cand funcționează dar nu execută nicio lucrare, pot reduce semnifi cativ nivelul de expunere.

Protejați-vă impotriva efectelor vibrațiilor prin intreținerea sculei și a accesoriiilor sale, păstrand mainile calde și organizand procesele de lucru.

DESCRIERE

Numerele din text se refera la diagramele de la paginile 2-3.

1. Maşina
2. Acumulator
3. Buton deblocare accumulator
4. Lumină de lucru
5. încărcător
6. Indicator LED încărcător
7. Mandrină
8. Comutator selectare viteză
9. Comutator directie
10. Comutator pornire/oprire
11. Inel de reglare cuplu

3. OPERAREA

Inainte de prima utilizare, accumulatorul trebuie să fi e incărcat.

Scoaterea accumulatorului din maşină (Fig. B)

- Apăsați butoanele de deblocare a acumulatorului (3) și scoateți bateria din mașină, așa cum este indicat în Fig. B.

Introducerea accumulatorului în maşină (Fig. B)

Asigurați-vă că exteriorul acumulatorului este curat și uscat înainte de a-l conecta la accumulator sau la mașină.

• Introduceți bateria (2) în suportul mașinii, așa cum este indicat în Fig. B.
• Apăsați acumulatorul până când se fi xează în poziție.

Încărcarea accumulatorului folosind încărcătorul (Fig. C)

- Conectați mufa încărcătorului la o priză electrică și așteptați o perioadă. Indicatorii cu LED de pe încărcător (6) se vor aprinde și vor indica nivelul de încărcare.

Indicator LED (6) (Fig. C)

Încărcătorul are 1 indicator LED (6), care indică nivelul procesului de încărcare:

Încărcarea completă a accumulatorului 1.3Ah poate dura până la 60 minute.
- După încărcarea completă a accumulatorului, scoateți mufa încărcătorului din priză și îndepăratați accumulatorul din încărcător.

Atunci când nu folosiți mașina, este indicat să depozitați accumulatorul în stare încărcată.

Montarea și demontarea burghielor sau a biturilor de șurubelniță (Fig. D)

Înainte de monta un accesoriu, scoateți întotdeauna accumulatorul.

Mandrina (7) este adecvată pentru burghiele și biturile de șurubelniță cu ax rotund sau hexagonal.

• Tineți bine mașina cu o mână.
• Deschideti mandrina (7) rotind-o în sens orar cu cealaltă mână, până când se deschide sufi cient pentru a introduce bitul înăuntru.
• Introduceti axul burghiului sau bitul de şurubelnită.
  Strângeti din nou mandrina (7) în sens antiorar.
• Verifi cati dacă bitul este bine centrat apăsând rapid comutatorul de pornire/oprire a mașinii.

Reglarea treptelor de viteză (Fig. D)

Nu schimbați niciodată treptele de viteză când motorul este în funcțiune, întrucât acest lucru poate deteriora mașina.

Nu aduceți niciodată comutatorul în mijloc, între poziții, întrucât acest lucru poate deteriora mașina.

Mașina are 2 viteze de găurire, care pot fi reglate prin glisarea comutatorului de viteză (9) înainte și înapoi. Numărul de pe comutatorul de viteză (9) indică poziția selectată.

• Poziția 1: Pentru găurirea ușoară, diametru mare de găurire sau înșurubare. Mașina are putere mare la viteză redusă.
• Poziția 2: Pentru găurire rapidă sau diametru mic de găurire.

Reglarea directiei de rotație (Fig. E)

• Setați comutatorul de direcție (9) în poziția pentru a introduce şuruburile sau pentru găurire.
• Setați comutatorul de directie (9) în poziția pentru a îndepărta şuruburile.

Pornirea și oprirea maşinii (Fig. E)

Comutatorul de pornire/oprire (10) este utilizat pentru acționarea mașinii și reglarea vitezei de rotație.

• Apăsarea comutatorului pornire/oprire (10) va acționa maçina, cu cât este apăsat mai tare comutatorul, cu atât viteza de găurire va crește.
• Eliberarea comutatorului pornire/oprire (10) va opri maşina.
• Deplasati comutatorul de inversare a directiei (9) în poziția de mijloc pentru a bloca depla-sarea comutatorului de pornire/oprire.

Reglarea cuplului de torsiune (Fig. E)

Mașina este prevăzută cu 17 de setări diferite pentru cuplul de torsiune și un mod de găurire specială, pentru a seta puterea transmisă la mandrină.

Prin rotirea inelului de reglare a cuplului (11), şuruburile pot fi introduse la o adâncime prede-terminată, care este ideală în cazul unor sarcini repetitive. Cu cât numărul este mai mare, cu atât mai multe cupluri de torsiune vor fi transmise.

• Selectați o setare redusă în cazul şuruburilor mici sau a materialului de lucru moale.
• Selectați o setare ridicată în cazul şuruburilor mari, materialelor de lucru dure și în situațiile în care îndepărtați şuruburi.
• Atunci când introduceți şuruburi, este de preferat să selectați o setare cât se poate de redusă. Selectați o setare mai mare dacă motorul alunecă înainte ca şurubul să fi e complet strâns.
• Pentru găurire, rotiți în sens antiorar inelul de reglare a cuplului (11) la setarea pentru găurire (◀◀◀).

Comutatorul de direcție (9) trebuie să fi e întotdeauna setat pe în timpul găuririi.

Mașina este prevăzută cu o funcție de protectie la suprasarcină. Când mașina detectează o suprasarcină, aceasta se oprește automat. Când se întâmplă acest lucru, vă rugăm așteptați câteva secunde pentru a permite resetarea funcției de protectie la suprasarcină.

4. INTRETINERE

Inainte de curățare și intreținere, opriți alimentarea electrică a mașinii și scoateți acumulatorul din mașină.

Curățați regulat carcasa cu o cârpă moale, de preferat după fi ecare utilizare. Curățați fantele de aerisire de praf și murdărie. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac, etc. Astfel de substanțe chimice vor deteriora componentele sintetice.

MEDIU ÎNCONJURĂTOR

Aparatele electrice sau electronice deteriorate si/sau defecte trebuie colectate în locurile de reciclare corespunzatoare.

Numai pentru tarile din CE

Nu aruncati echipamentele actionate electric împreuna cu gunoiul menajer. Conform Indicatiei europene 2012/19/EU pentru echipamente electrice si electronice uzate si a implementarii sale la nivel national, echipamentele actionate electric scoase din uz trebuie colectate separat si evacuate într-o maniera ecologica

GARANTIE

Produsele VONROC sunt realizate la cele mai inalte standarde de calitate și sunt garantate in privința materialelor și a manoperei pentru intreaga perioadă de utilizare in garanție, incepand cu data achiziției. In cazul in care produsul se defectează in timpul perioadei de utilizare, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modifi cările care realizate sau care s-au incercat a fi efectuate de centre de service neautorizate.
• Uzura in condiții normale.
• Unealta care a fost abuzată, utilizată intr-un mod neglijent sau intreținută în mod inadecvat.
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzand garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. In nicio situație, VONROC nu este responsabil pentru daunele incidentale sau consecvențiale. Reparațiile efectuate de representant trebuie să fi e limitate la reparațiile sau la inlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
