MANUAL DE UTILIZADOR VSZ6XTRM11 SIEMENS

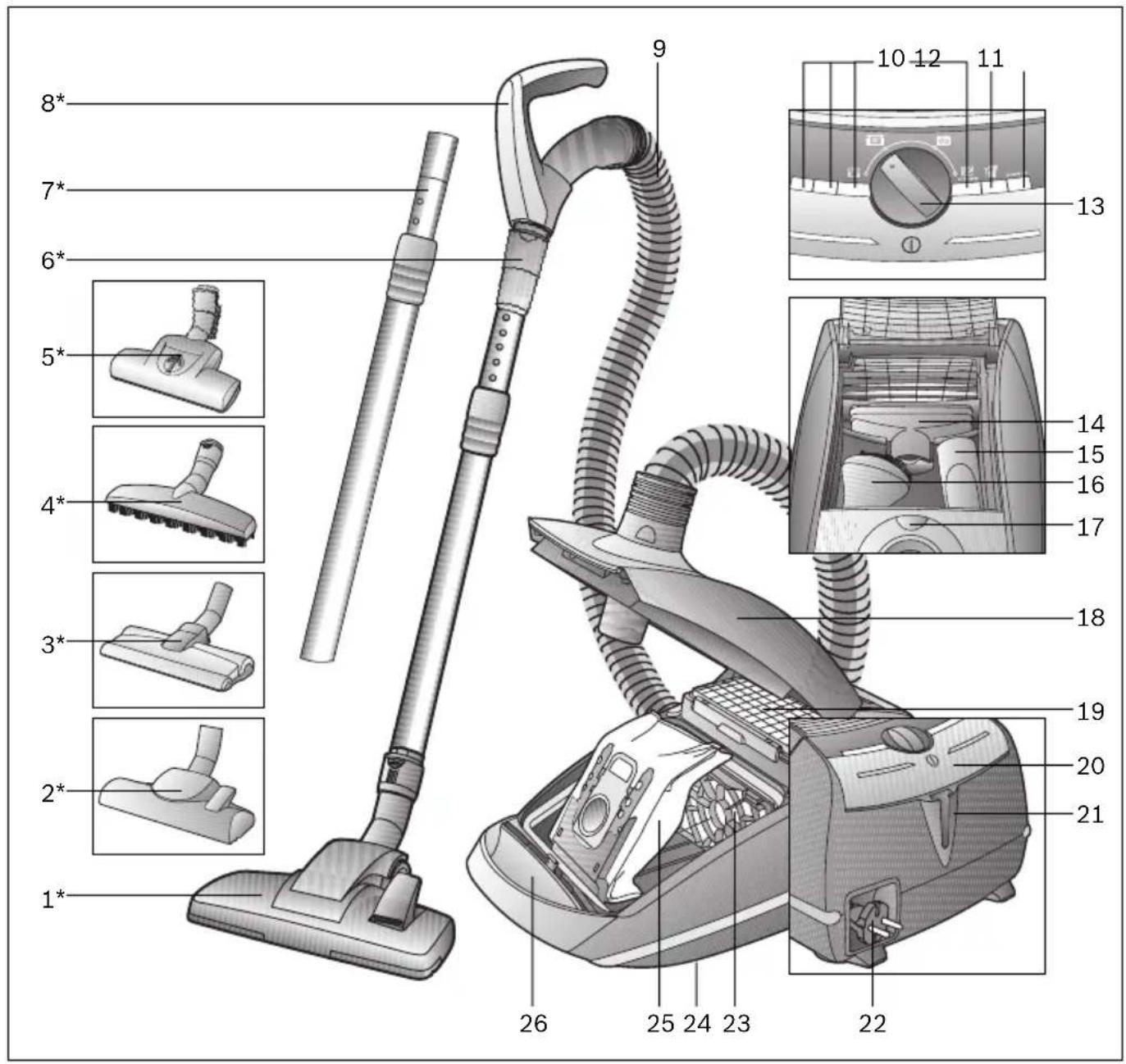

1 Bocal comutável com manga de desbloqueio
2 Bocal comutavel
3 Bocal para pavimento rijo
4 Bocal para pavimento rijo com manga de desbloqueio
5 Escova TURBO-UNIVERSAL® com manga de desbloqueio
6 Tubo telescópico com punho corrediço e manga de desbloqueio
7 Tubo telescópico com punho correddio*
8 Pegao do tubo flexivel*
9 Mangueira de aspiração
0 Indicação da potência
11 Luz-piloto de mudança do filtró
12 Elemento de indicatoração
13 Regulador de potência electrónico
14 Bocal para estofos

15 Bocal para fendas
16 Pincel para moveris
17 Botão de abertura dos acessórios preocupos
18 Tampa
19 Filtro de saida do ar
20 Botao de ligar/desligar
21 Posicao de parque para o tubo
22 Cabo de alimentacao
23 Filtro de protecao do motor
24 Dispositivo para arrumar o tubo (na parte de baixo do aparelho)
25 Saco de filtro
26 Botao de abertura da tampa do aparelho

*conforme o modelo

Muito obligado por ter escolhido um aspirador Siemens da LINHA VSZ6.

Neste manual de instruções sãopresentados differentesmodelos VSZ6. Por isso, épossível que nem todas ascharacteristicasefunçõesaquidescritas se encontrar no seu modelo.

Deverá utilizar開放es accesórios originais da Siemens, desenvíos especialmente para o seu aspirador, com vista a obter os melhores resultados possíveis.

Guarde as instruções de utilizesçao. Se entrega o aspirador a另一pessoa, forneça-Ihe mesmo as instruções de utilizesçao.

Utilização adequada

Este aspirador destino-se exclusivamente a uso dométrico, não devendo ser'utilisation para fins industriais.

Use o aspirador exclusivamente de acordo com as indicações constantes nestas instruções de utilização.

O fabricante não se responsabiliza por danos resultantes de uma'utilisation não conforme ou de uma operação errada.

Por isso, respeite as seguintes indications!

O aspirador so pode ser utilizo com:

Sacos de filtro originais
Peças sobresselentes, acessórios ou acessórios especialis de origem

Indicações de segurança

Este aspirador está em conformidade com as regras和技术icas reconhecidas e cumpre as instruções de segurar a aplicáveis.

Ligue o aspirador e colque-o em funcaoamento de acordo com as indications que figuram na placar de caracteristicas.
- Nunca aspire sem saco de filtro. => O aparelho pode ser danificado!
Este aparelho não pode ser realizado por cri-ancas a partir dos 8 anos e pessoas com capacidades f sicas, sensoriais ou mentalais reduzidas ou que não disponham de experiencia suficiente, excepto sob vigilancia ou sob instruções espec -ficas de utilizesao segura do aparelho, e desde que entendam os perigos resultantes da mesma.
- Não deixe que crianças brinquem com o aparelho.
- Não permita a limpeza e manutençao do aparel-ho pqloutilizadoracriançassem vigilancia.

Não é permitida a utilizesçao do aspirador para:

aplicar em pessoas e animais
aspirar:

• substancias nocivas para a saude, objectos pontiagudos, substancias quentes ou incandescentes;
• substantíasicas humidas ou liquidas;
• substantasies e gases fácilmente inflamáveis ou explosivos
• cinza, fuligem de lareiras e sistemas de aquecimento central
• pó de toner de impressão e cóopia.

Evite aspirar com a pega, os bocais e o tubo proximo da casa.=> Existe perigo de ferimentos!
Ao aspirar, coloque o aparelho numa base segura e resistente.
Ao aspirar uma escada, o aparecido deve estar sempre abaixo do'utilizar.
- Nos seguiques casos, deve desligar-se imeditamente o aparecido e contactar-se o服务于 assistência técnica:

• se o cabo de ligação à rede estiver danificado.
• se, inadvertamente, tiver aspirado liquidos ou setiver penetrado liquido no interior do aparelho

• se o aparelho tiver caido.

• Não use o cabo de alimentação paraPEGAR no aspirador ou para transporte-lo.

• Em caso de funciona permanente durante varias horas, o cabo de alimentacao deve ser totalmente disenrolado.
  Para desligar o aparelho da tomada, não puxe pelo cabo de alimentacao mas simPGA ficha.
• Não passe o cabo de alimentação por arestas pontiagudas e não o entale.
• Antes de proceber a qualquer intervencao no aspirador ou nos accesorios, deslige a ficha da tomada.
  Um aspirador danificado não deve ser colocado em acontecimiento. Em caso de avaria, deslige a ficha da tomada.
  Para evaporar riscos, as reparacoes ou a substituicao de peças do aspirador so devem ser realizadas pelo Servico de Assistencia Tecnico autorizzato.
  Proteja o aspirador de influencias atmoféricas, humidade e fontes de calor.
• O aspirador não é apropriadó para autilização em obras de construção.
• => A aspiração de entulho pode danIFICAR o aparelho.
  Desligue o aparelho se nao estivera a aspirar.
  ■ No final da vidautil dos aparelhos,estes devem ser imeditamente inutilizados e,a seguir,entes num ecopotono para eliminação correcta.
  Os sacos de plastico epellicas devem ser mantidos fora do alcance das crianças e removidos (perigo de asfixia).
  não aplicar substancias inflamáveis ou com alcool nos filtros (sacos de filtro, filtros de proteção do motor, filtros de saía do ar, etc.).

Recomendações de eliminação

Embalagem

A embalagem protege o aspirador contra eventuais danos durante o transporte. Ela é feita de materiais animos do ambiente, sentido, por isso, reciclavel. Separe e coloque as embalagens usadas no ecoponto.

Aparelho antigo

Os apareiros antigos contém frequentemente materiais com valor. Por esta razão, entrega o aparecido que deixou de usar ao seu agente ou num centro de reciclagem. Informe-se sobre os métodos actuels de reciclagem jusqu'à um agente ou nos serviços municipalizados.

- Eliminação dos filtros e sacos de filtró

Os filtros e os sacos de filtrão são fabricados a partir de materiais ecologicos. Deso que não contenham substancias cuja eliminação atraves do lixo dométrico sera proibida, pode ser eliminados juntamente com o lixo dométrico normal.

Atencion

• A tomada de alimentação deve ser protegida por um fusível deleo menos 16A.

Se o fusível disparar uma vez ao ligar o aparelho, é possível que estejam ligados simultaneamente outros aparços electrolycos com potências elevadas ao mesmo circuito electrolyico.

É possível evaporar que o fusível dispare se antes de ligar o aparecido fazer a potência mais baixa e são deposites selecionar uma potência mais elevada.

Desdobre, por favor, as páñinas com figuras!

Antes da primeira'utilisation

Figura 1\*

Insira e encaixe a pega na mangueira de aspiracao.

Colocacao em funcaoamento

Figura 2

a)Encaixe a tubuladura da mangueira de aspiracao na abertura de sucacao.
b) Paraolarmingueira deaspiracao,prima os botoesde desbloqueioe puxo tubo flexivel.

Figura 3\*

a)Encaixe a pega no tubo telescópico.
b)Insira a pega no tubo telescópico até encaixar. Para desencaixar prima a manga de desbloqueio e retire o tubo telescópico.

Figura 4\*

a)Encaixe o bocal no tubo telescópico.
b)Insira o tubo telescópico na tubuladura do bocal até encaixar.

Para desencaixar prima a manga de desbloqueio e retire o tubo telescópico.

Figura 5\*

Deslocando o punho correcido / botão correcido no sentido da seta, desbloqueie o tubo telescólico e regule-o para o comprimento desejado.

Figura 6

Pegue no cabo de alimentacao pela ficha, puxe-o para fora até ao comprimento desejado e ligue a ficha à tomada.

Figura 7

a) Ligue o aspirador, premindo o botao de ligar/desligar no sentido da seta.

Aspiração

Figura 8

a)Se o seu aparecido estiver equipado com uma estabilitadede potência de sucção, a potência do aparecido adapta-se automaticamente ao grau de enchimento do saco de fazer. Podem ser reguladas as segunte potências:

Nivel de potencia baixo:

Para aspirar tecidos delicados, por ex., cortinados.

Para a limpeza de pavimentos robustos, soalhos rijos e em caso de muita sujidade.

b)Air Power: para mucha susjidade e lixo. O aparelho aspira com a potencia de sucção Tmaxa possivel.

Figura 9

Regular o bocal:

a) Para aspirar tapetes e alcatifas

b)Para aspirar soalhos rijos

Atença!

Dependendo das caracteristicas do pavimento (p.ex., azulejos asperos ou rústicos), os bocais está sujeitos aCERTO desgaste. Por consuigunte, deve verificar regularamente a sola do bocal. Bocais com solas desgastadas e arestas vivas podem danIFICAR pavimentos delicados como o parque ou o linóleo. O fabricante não se responsabiliza por eventuais danos causados por um bocal desgastado.

Escova Turbo

Cas o seu aparelho esta equipado com uma escova Turbo, queira consulutar as recomendacoes de'utilização e manutençao que constam do manual de instruções em anexo.

Os accesórios(PC)pequeiros de que não precisar poder, para grande comodidade,ser colocados no compartmento de accesórios que se encontrar na tampa do aparelho.

Figura 10

Premindo o botão de abertura, a tampa do compartmento dos acessórios abre-se automaticamente.

Retire os acessos pretendidos.

Figura 11

Depois de os retiring, feche e encaixe a tampa do compartmento dos acessórios.

Figura 12

Aspirar com acessórios

(conformé necessário, inserir na pega ou no tubo de aspiração)

a)Bocal para fendas

Para aspirar fendas e cantos.

Para aspirar mobiliário estofado, cortinados, etc.

c)Pincel para moveris

Para aspirar molduras, livros, moveris delicados, etc.

Bocal para pavimento rijo

Figura 13

Para aspirar revestimientos de pavimentos rijos (ladrilhos, parquete, etc.)

Empurre o tubo telescópico na tubuladura do bocal para pavimento rijo até o mesmo encaixar.

Para desencaixar, prima a manga de desbloqueio e retire o tubo telescopico.

Figura 14

(ladrilhos, parquete, etc.)

Limpeza do bocal para pavimento rijo

Figura 15

a) Para limpar, aspire o bocal por baixo.

b)Corte os fios e“They enrolados com uma tesoura.
Aspire os fios e“They enrolados com a bocal para fendas.

Figura 16

No caso de interromper a respiracao por peu tempo, depuis de desligar o aparelho, pode utilizear a posicao de parque para o tubo cujo suporte está localizzato na parte deTRS do aparelho.

Para o efeito, insira o gancho do bocal na reentrancia existente na parte deTRSdo aparelho.

Figura 17

Desligue a ficha da tomada.
- De um pouco puxão no cabo de alimentação e largue-o. O cabo enrola-se automaticamente.

*conformoe o modelo

Figura 19

Para arrumar/transportar o aparelho, pode utiliser o dispositivo para arrumar o tubo na parte de baixo do aparelho.

Coloque o aparelho ao alto. Insira o gancho localizzato no bocal na reentrancia existente na parte de baixo doaporelho.

Mudar o filtro

Substituir o saco de filtro

Figura 20

Se, com o bocal levanto do chão e na potência Tmaxa de succão, a luz-piloto de mudança do filtro estiver acesa de forma constante, o saco de filtro tem de ser substituído, mesmo que não está cheio. Neste caso, o tipo de lixo aspirado torna necessária a mudança do saco.

Certifique-se de que o bocal, o tubo de aspiração e a mangueira de aspiração não está entupidos, uma vez que tambem fazem disparar a luz-piloto de mudança do filtró.

Figura 21

• Premindo o botão de abertura, a tampa do aparelho, levanta-se ligeiramente.
• Colocar a mão por boa do tampa e fazer no sentido da seta, às a tampa encaixar na posicao aberta.

Figura 22

a) Feche o saco de filtro puxando pela lingueta de fecho e retire-o.
b)Insira o novo saco de FILTER no suporte e feche a tampa do compartmento do saco do po.

Atença: a tampa sé fecha com o saco de fazer colocado.

Limpar o filtro de proteção do motor

O filtro de proteção do motor deve ser SACUIDO levamente ou lavado regularamente!

Figura 23

• Abra a tampa do compartmento do saco do po (ver fig. 21).
• Solte o filtrlo de protecção do motor do encaixe e puxe para fora no sentido da seta.
• Limpe o filtro de proteção do motor SACUDindo-o levemente.
  Em caso de elevado grau de sujidade, é recomendável lavar o filtró de proteção do motor. Deixe o filtró segar durante pelo menos 24 horas.
• Após a limpeza, insira e encaixe o FILTER de proteção do motor no aparecido e feche a tampa do compartmento do saco do pá.

Mudar o microfiltro higiénico

Figura 24\*

• Abra a tampa do compartmento do saco do po (ver fig. 21).
• Desbloqueie o suporte do fazer aplicando pressao sobre a lingueta de fecho no sentido da seta.
  Retire a espuma filtrante e o microfiltro higienico.
  Coloque o novo microfiltro higienico e a espuma filtrante no suporte do filtro.
  Insira o suporte do filtrno no aparelho e encaixe-o.

Mudar o filtro HEPA

Figura 25\*

• Abra a tampa do compartmento do saco do po (ver fig. 21).
• Desbloqueie o filtro HEPA aplicando pressão sobre a lingueta de fecho no sentido da seta e retire-o do aparelho.
  Insira um novo filtro HEPA e encaixe-o.

DepoS de aspirar poeiras finas, limpe o filtro de proteção do motor sacudindo-o levemente e, se necessário, substitua o microfiltro higienico, o microfiltro de carvão activo ou o filtrlo HEPA.

Conservação

Antes de cada limpeza do aspirador, tem de desliga-lo e retirar a ficha da tomada.

Em caso de necessidade, o compartmento do saco de po pode ser aspirado com um另外 aspirador ou ser simplementmente limpo com um pano de po /espanador.

O fabricanteresha-seodireito deproceder aquaisquer alteracoes tecnicas.

pt

Pacote de filtros de substituição

Filtro tipo GXXL (VZ41AFGXXL)
Para o melhor desempenho: GXXL plus (VZ41GXXLP)

Recomendado para pessoas que sofram de alergias. Garante uma elevada pureza do ar expelled.

Substituir anualmente.

ESCOVA TURBO-UNIVERSAL VZ102TBB

Para escovar e aspirar, numa so passagem, tapetes e alcatifas de fibra curta ou todo o tipo de pavimentos. Especialmente adequada para aspirar pêlos de animais. O acontecimiento da escova rotativa é feito atraves do fluxo de ar do aspirador. Não é necessária qualquer ligação eletrica.

Bocal de pavimentos rijos VZ123HD

Para aspirar pavimentos lisos (parquete, Iadrilhos, terracota,...)

Bocal de lavagem VZ103WD

Adequado para todo o tipo de soalhos rijos, tais como parquete, laminado, soalho, pedra, ladrilhos, etc. (o efeito dos panoes de limpeza humidos em soalhos rjos sensiveis deve ser previamente testado num local escondido). Aspira particulas de sujidade de tamanho maior, quando o pavimento é limpo em simultaneo com o pano humido fixado.

*avaloya me tov eonlaio

Avtikataoan piaTpou

Avtukataaon Tnc oakoulaciptpou

Eik. 20

Otauavabaiepeonkwoevo tonla daedou ano to
danedeokteynuwnlotepnpuoiantncioxuc
avappopnonn n evdeien aalaync piatpou ouvexwc,
npenevaalaaei n oakoula tou piatpou,akopa kai
otnv npintwnou dev eiva evtalewc yeata.
autnv npintwnkaotatoeidoc nptavanc
tny alayn anapaitntn.
Kata tn diadikaoia autn to otmuio,o oawlvac
avappopnoncn kai o eukamttoc owahvac avappopnonn
dev tha npenei va eivai ppayeva,dtti katietotoio
npokalei enionc tvn evepyonoinon tnc evdeiEnc
aalaync pfipiou.

Eik. 21

TataTto nAnktpo avoiypatoc, onKwvetai liyo to kalaumua Tnc ouakeunc.
Iiotaote to kalumu ana kataw kal avoileto npoc nV kaTeuovan Tou beauoc, wonou va aopaloei to kalumu aTnV avoixn Theon.

Euk. 22

a)Kaeiote Tn oakoula qiatpou TpaBwvtac Tn yawooa ppaync kal aqaipoe Te nV.
b)TOnoTeHnOtemuVea oakoula pIAtpou OTo OTnpivpa kai KLeiote To KaLuMa Tou Xwpou ouAloxynC TNC 0Kovnc.

Filtre degistirilmesi

Filtre torbasini degistirin

Resim 20

SZR "SPECIJALELEKTRO"

Bulevar Milutina Milankovica 34

11070 Novi Beograd

Tel.:[phone]

Fax:[phone]

mailto:[e-mail]

ZA South Africa

BSH Home Appliances (Pty) Ltd.

PT Condições de Garantia

Para este aparecido são validas as condições de garantia emitidas pela minha representação no pais da aqueisão. Mais detalhes poderão ser faculdados pelo revendedor quando fosai adquirido o aparecido.

Para recorrer acos serviços de garantia é imprescindivel a apareção da Factura de Compra e bem assim, do documento de Garantia.

"Este aparecido está identificado em conformidade com a Direcita 2002/96/CE relativa aos resíduos de equipamentos electricos e electrónicos (waste electrical and electronic equipment - WEEE).

A directiva estabelece o quadro para umsystema de recolha e valorização dos equipamentos usados, não em toda União Europeia."

el

"Autn n ouokueh elva xapaKTnpouevn ouupwva me Tnv eupwnaiok odnyia 2002/96/EK nepi nkektpikw kai nkektpovikw naiwv ouokewv (waste electrical and electronic equipment - WEEE).

H odnyia divei to nlaio yia ma anoupon kai axiionoinon Tov naivw oukeuw, me 1xu o e oln tnv EE."

tr
