MANUAL DE UTILIZADOR TC3 50w VISION

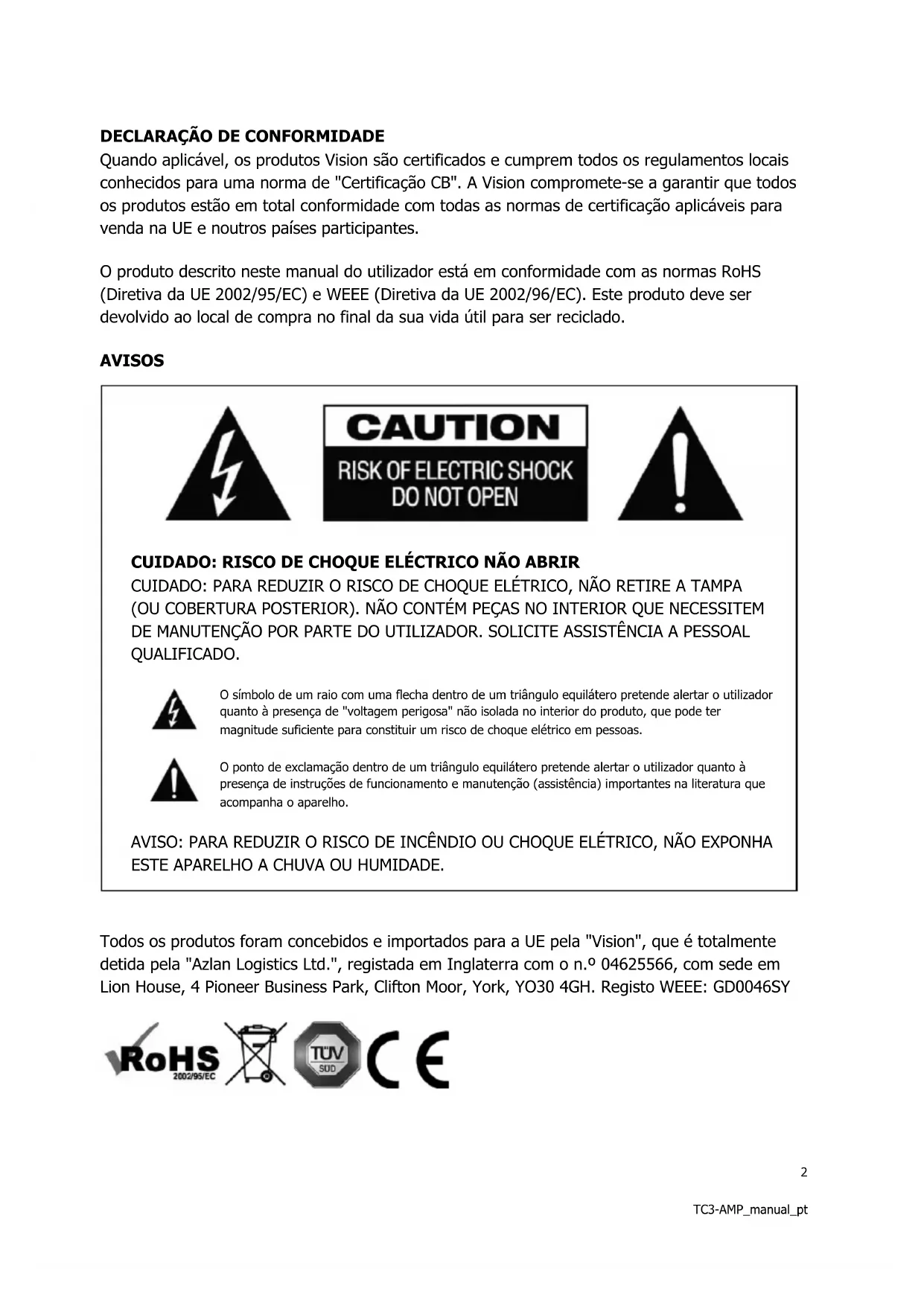

DECLARAÇÃO DE CONFORMIDADE

Quando aplicável, os produtos Vision são certificados e cumprem todos os regulamentos locais conhecidos para uma norma de "Certificação CB". A Vision compromete-se a garantir que todos os produtos estão em total conformidade com todas as normas de certificação aplicáveis para venda na UE e noutros países participantes.

O produto descrito neste manual do utilizador está em conformidade com as normas RoHS (Diretiva da UE 2002/95/EC) e WEEE (Diretiva da UE 2002/96/EC). Este produto deve ser devolvido ao local de compra no final da sua vida útil para ser reciclado.

AVISOS

O símbolo de um raio com uma flecha dentro de um triângulo equilátero pretende alertar o utilizador quanto à presença de "voltagem perigosa" não isolada no interior do produto, que pode ter magnitude suficiente para constituir um risco de choque elétrico em pessoas.

O ponto de exclamação dentro de um triângulo equilátero pretende alertar o utilizador quanto à presença de instruções de funcionamento e manutenção (assistência) importantes na literatura que acompanha o aparelho.

AVISO: PARA REDUZIR O RISCO DE INCÊNDIO OU CHOQUE ELÉTRICO, NÃO EXPONHA ESTE APARELHO A CHUVA OU HUMIDADE.

Todos os produtos foram concebidos e importados para a UE pela "Vision", que é totalmente detida pela "Azlan Logistics Ltd.", registada em Inglaterra com o n.º 04625566, com sede em Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. Registo WEEE: GD0046SY

DECLARAÇÃO DE ORIGEM

Todos os produtos Vision são fabricados na República Popular da China (RPC).

UTILIZE APENAS TOMADAS DE CA DOMÉSTICAS

Ligar o aparelho a uma tomada com uma voltagem superior poderá provocar risco de incêndio.

MANUSEIE O CABO DE ALIMENTAÇÃO COM CUIDADO

Não desligue a ficha da tomada de CA puxando o cabo; puxe sempre pela própria ficha. Puxar pelo cabo poderá danificá-lo. Se não pretender usar o aparelho durante um período de tempo considerável, desligue-o da tomada. Não coloque mobiliário ou outros objetos pesados sobre o cabo e evite deixar cair coisas pesadas sobre ele. Não faça nós no cabo de alimentação, pois não só o cabo poderá ficar danificado como poderá ocorrer um curto circuito e o consequente risco de incêndio.

LOCAL DE INSTALAÇÃO

Evite instalar o produto em locais que sejam:

• Molhados ou húmidos
• Expostos à luz solar direta ou perto de equipamento de aquecimento
• Extremamente frios
• Sujeitos a vibração excessiva ou pó
• Mal ventilados

Não exponha este produto a gotas ou salpicos. NÃO COLOQUE OBJECTOS CHEIOS DE LÍQUIDOS SOBRE O PRODUTO OU PERTO DESTE!

DESLOCAR O APARELHO

Antes de deslocar o aparelho, certifique-se de que retira o cabo de alimentação da tomada de CA e de que desliga os cabos que o ligam a outros aparelhos.

SINAIS DE AVISO

Se detectar um odor anormal ou fumo, desligue imediatamente o produto e retire o cabo de alimentação da tomada. Contacte o seu revendedor ou a Vision.

EMBALAGEM

Guarde todo o material de embalamento, pois será essencial para o envio caso o aparelho necessitar de reparação.

SE NÃO FOR USADA A EMBALAGEM ORIGINAL PARA ENVIAR O APARELHO AO CENTRO DE ASSISTÊNCIA, OS DANOS SOFRIDOS DURANTE O TRANSPORTE NÃO SERÃO ABRANGIDOS PELA GARANTIA.

WATTS

As normas mais consistentes para medição de watts são a "Program Power" e a "RMS", pois medem os níveis médios suportados.

As potências de emissão dos amplificadores mudam de acordo com o número de altifalantes que estão ligados. Normalmente, os fabricantes profissionais indicam a potência de saída tendo por base 8 ohms. Os fabricantes de menor reputação indicam 4 ohms para fazer os seus produtos parecer mais potentes.

As potências de emissão dos amplificadores mudam de acordo com o número de altifalantes que estão ligados.

Este amplificador tem uma potência de:

2 x 25w (por vezes referido como 50w) a 8 ohms (dois altifalantes ligados)

2 x 50w (por vezes referido como 100w) a 4 ohms (quatro altifalantes ligados)

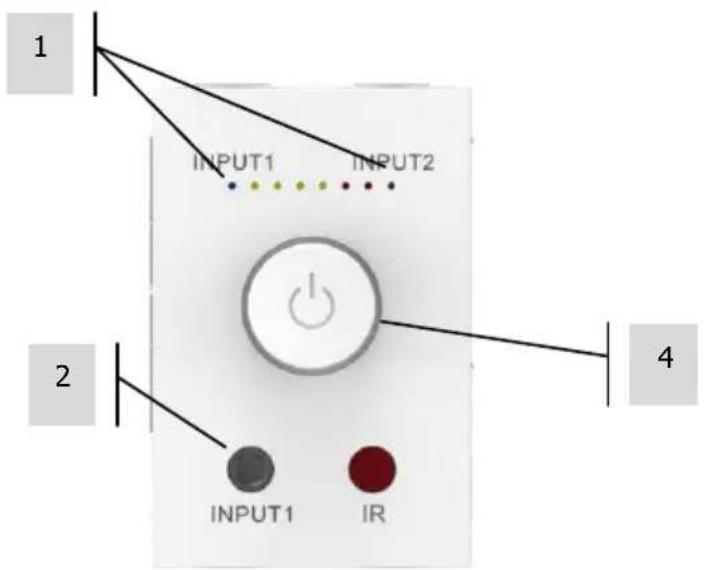

PAINEL FRONTAL

1 INPUT1 INPUT2 2 INPUT1 IR 4

1. Indicadores de entrada ativa (LED azul)
2. Entrada 1: tomada minificha de 3,5 mm
3. Volume (rodar) / Seleção de entrada (pressão ligeira) / Espera (pressão longa)

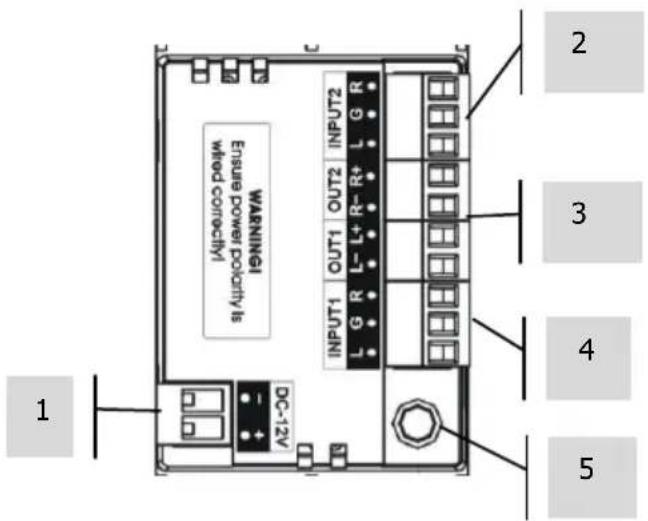

PAINEL TRASEIRO

WARNING Em######## Wiped control DC-12V INPUT1 OUT1 | OUT2 | INPUT2 L G R L+ L+ R- R+ L G R INPUT2 3 4 5 1

1. Entrada de alimentação (phoenix)
2. Entrada 2 (terra / esquerda / direita)
3. Saídas do altifalante
4. Entrada 1 (terra / esquerda / direita)
5. Recetor de IV

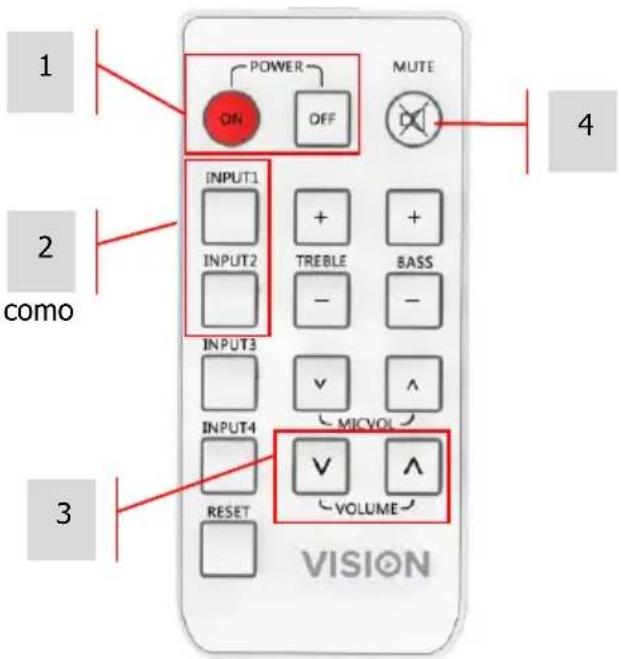

TELECOMANDO POR IV

1. Ligar/Desligar
2. Entradas 1 e 2
3. Aumentar e diminuir volume
4. Sem som

Nota: o telecomando é comum a outros produtos Vision, pelo que alguns botões, como tom, não funcionam com este produto.

1 POWER ON OFF MUTE 4 INPUT1 INPUT2 TREBLE BASS INPUT3 INPUT4 V MICVOL VOLUME RESET VISION

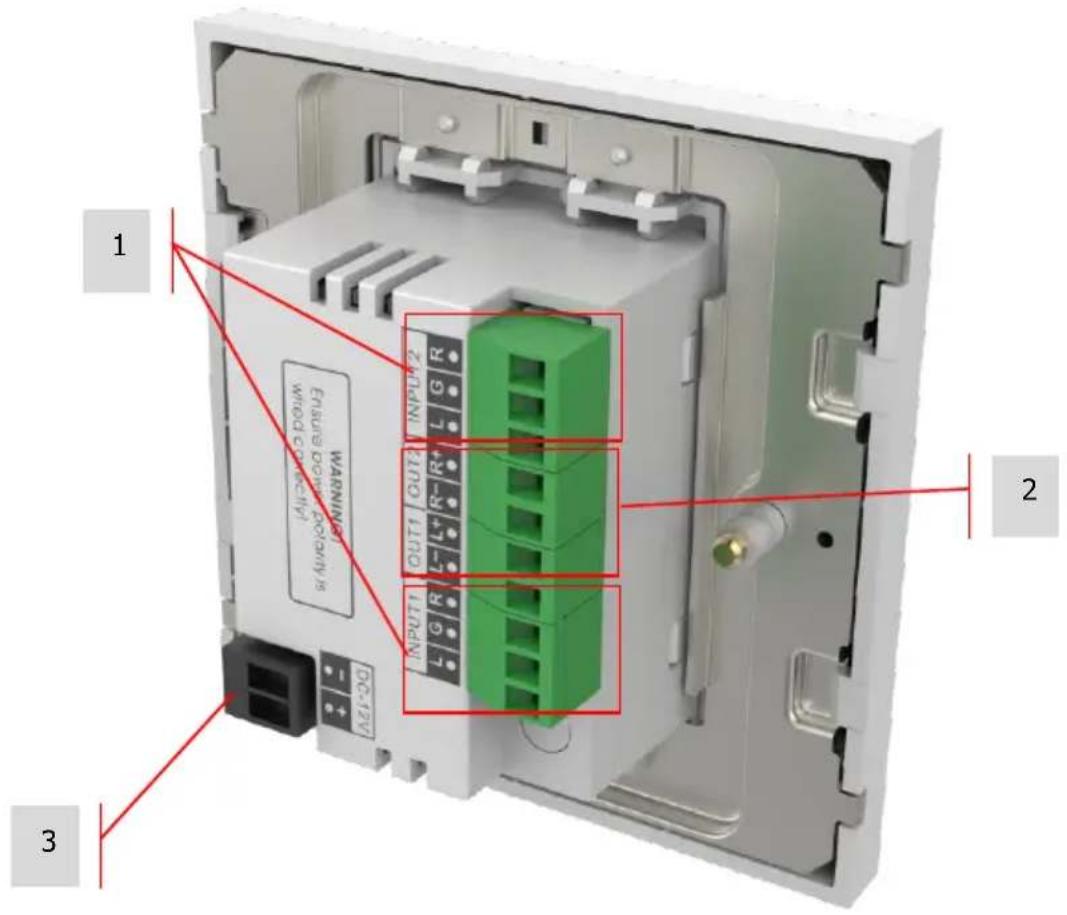

INSTRUÇÕES DE INSTALAÇÃO

Este módulo de amplificador pode ser montado como um produto independente ou integrado numa placa frontal de conectividade Techconnect.

Utilização como produto independente:

1. LIGUE AS ENTRADAS Se tiver um cabo RCA 2 canais, enrole os dois fios de terra um no outro

2. LIGUE AS SAÍDAS Ligue até dois altifalantes a cada saída (quatro, no total)

O cabo do altifalante tem de ser não blindado, com uma espessura não inferior a 0,75 mm. A GARANTIA FICARÁ NULA SE UTILIZAR UM CABO BLINDADO INADEQUADO, POR EXEMPLO UM CABO RCA.

1. LIGAR À CORRENTE

WARNING ENSUS DOWN POINTS IS WROG CO (24V) DC-12V 1 2 3

NOTA: ESTE AMPLIFICADOR É DE BAIXA IMPEDÂNCIA. NÃO TENTE LIGAR ALTIFALANTES DE LINHA DE 100 V (normalmente, quaisquer altifalantes que tenham um "t" no código da peça)

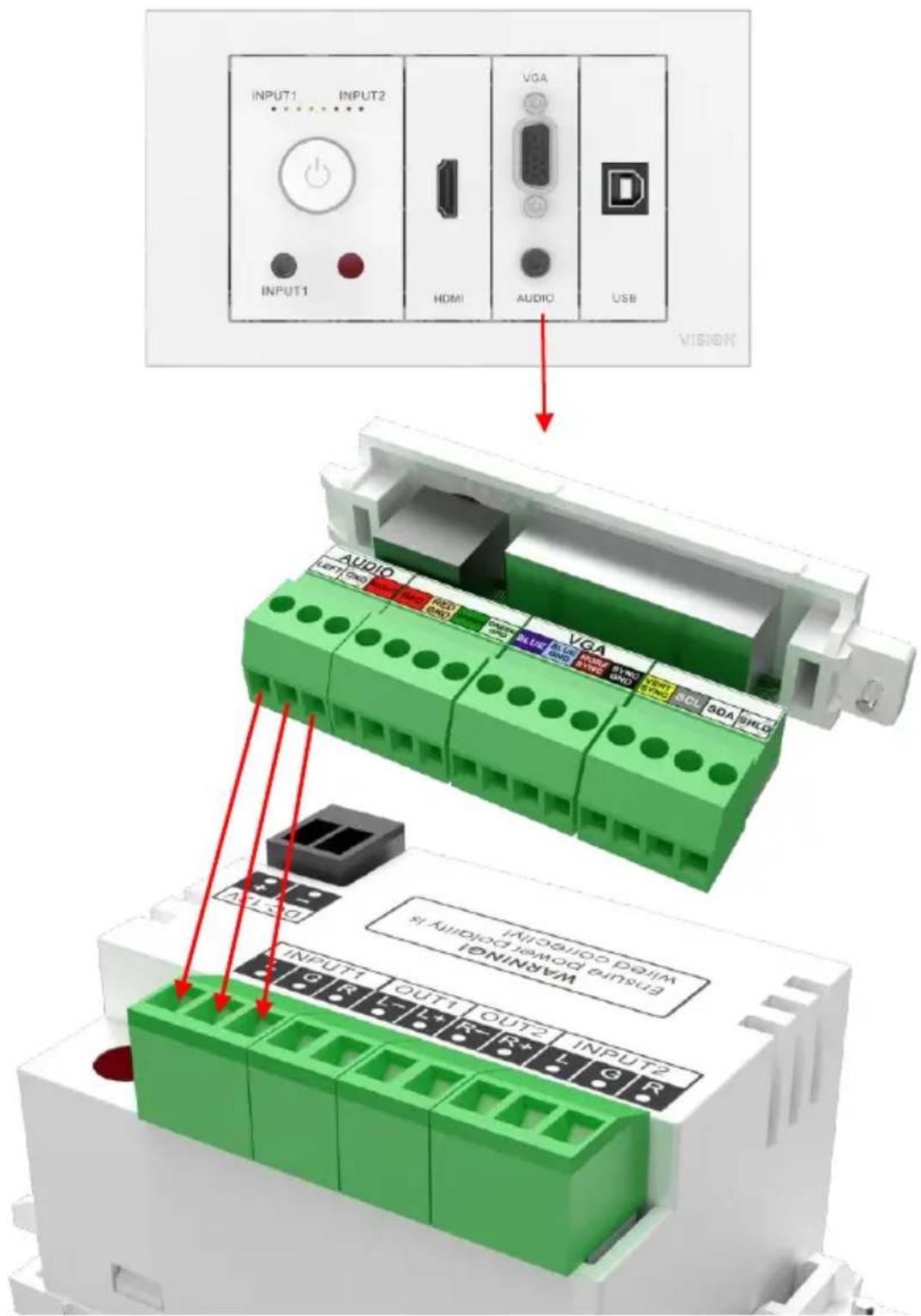

Integração numa placa de conectividade:

O exemplo abaixo mostra como ligar um módulo adjacente. Um cabo pequeno é incluído com o amplificador, para efetuar esta ligação.

INPUT1 INPUT2 HDMI VGA AUDIO USB VISION AUDIO HDMI VGA AUDIO SCL SOA SHLD A-1-50 WARNING INFORMATION #1.1M10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 INPUT1 OUT1 OUT2 INPUT2 G R F R+ L G R

PROGRAMAR A MEMÓRIA

Por predefinição, quando o amplificador é ligado, retoma a última entrada e nível de volume.

Para alterar isso, de modo a que se ligue sempre numa entrada e num nível de volume determinados:

1. Com o amplificador em espera, prima e mantenha premido o botão rotativo durante 10 segundos. Mantenha-o premido;
2. Após 10 segundos, os LED das entradas piscam alternadamente. Liberte o botão quando o LED da Entrada 2 acender;
3. Seleccione a entrada e defina o volume. Prima longamente o botão rotativo, para colocar o amplificador em espera. Isto irá guardar as definições na memória.

DIMENSÕES

RESOLUÇÃO DE PROBLEMAS

Se o seu sistema não estiver a funcionar corretamente, consulte a informação que se segue. Se o problema persistir, desligue-o da corrente e contacte imediatamente o revendedor do aparelho de AV.

Problema	Solução
Sem som	Desligue e verifique as ligações.Verifique o nível de saída das fontes. Por exemplo, o volume do computador portátil.O chip do amplificador dispõe de proteção contra temperatura e sobrecarga. Isto significa que, se a temperatura do chip for extrema (além dos -40 °C -50 °C) ou se estiver em sobrecarga, o chip ficará temporariamente em silêncio.Quando as condições normais forem repostas, retomará o funcionamento.
Sem luz de corrente	Verifique as ligações à corrente.
Distorção	Volume demasiado alto.Os altifalantes podem estar gastos ou danificados.
O som vem apenas de um dos lados	Desligue e troque as ligações de saída.Se o lado mudar, o amplificador está a funcionar.Troque as ligações de entrada e verifique os cabos de entrada.

ESPECIFICAÇÕES

DIMENSÕES DO MÓDULO DO AMPLIFICADOR: 42 x 64 x 36 mm / 1,65" x 2,8" x 1,57"

DIMENSÕES DA CAIXA DE APARELHAGEM: 86 x 86 x 45 mm / 3,39" x 3,39" x 1,77"

DIMENSÕES DO CAIXILHO: 86 x 86 x 8 mm / 3,39" x 3,39" x 0,31"

DIMENSÕES DA CAIXA: 240 x 205 x 63 mm / 9,45" x 8,07" x 2,48"

PESO DO AMPLIFICADOR: 63 gramas / 0,14 lb

PESO EMBALADO: 1,1 kg / 2,4 lb

COR: Branco

ENTRADAS: 2 entradas estéreo através de conectores phoenix amovíveis

TC2-AMP3+TC2 BACKBOX2GT PORMENORES TÉCNICOS:

2 x 25 W @ 8 Ohm

Distorção harmónica total: igual ou inferior a 1% (20 Hz \~ 22 kHz)

Resposta em frequência (entrada de linha): 80 Hz \~ 22 kHz (±2 dB)

Razão sinal/ruído (entrada de linha): igual ou superior a 98 dB (peso A)

Nível de entrada nominal / impedância: Entrada de linha 500 mV / 50 kΩ

Consumo de energia (condição nominal): igual ou inferior a 50 W

ACESSÓRIOS INCLUÍDOS:

1 caixa de aparelhagem para ficha simples

1 caixilho para ficha simples

2 cabos de entrada de 150 mm (5,9")

2 cabos para altifalante não blindados, de 5 m (16,4 ft) de comprimento

1 telecomando com pilhas

FONTE DE ALIMENTAÇÃO: 100-240 V 50/60 Hz CA Fonte de alimentação externa – 15 Volt / 4 amp.

Transformador tipo portátil. Inclui 4 cabos de alimentação com conector C7/C8 de 0,5 m (13,1 ft x 1,6 ft): modelos inglês/europeu/americano/australiano. Comprimento do cabo de CC: 4 m (13,1 pés).

Dimensões do transformador: 108 x 50 x 33 mm / 4,1" x 2" x 1,3"

GARANTIA: Garantia vitalícia, com devolução ao fabricante

GARANTIA VITALÍCIA, COM DEVOLUÇÃO AO FABRICANTE

Este produto inclui uma garantia vitalícia, com devolução ao fabricante. Se tiver algum problema, deve fornecer uma DESCRIÇÃO PORMENORIZADA da anomalia.

Alguns produtos da Vision são muito técnicos e requerem a resolução de problemas de todos os elementos da instalação, dado que poderá não se tratar de uma anomalia do produto Vision. Por este motivo, o fabricante pode recusar-se a substituir o artigo, caso não seja fornecida uma descrição adequada.

• Esta garantia aplica-se apenas ao comprador original e não é transferível.

• Esta garantia protege-o do seguinte:

• Defeito de qualquer componente, incluindo a fonte de alimentação;

• Danos detetados quando o produto é inicialmente retirado da embalagem, se comunicados no prazo de 24 horas após a compra.

- Se o produto estiver completamente inoperacional no momento da entrega, dispõe de 21 dias a partir da data de compra para notificar o distribuidor nacional através do seu revendedor de AV.

- O comprador original é responsável pelo envio do produto para o centro de assistência designado pela Vision.

- A responsabilidade da Vision está limitada ao custo de substituição da unidade defeituosa em garantia, exceto em caso de morte ou ferimentos (EU85/374/EEC).

- Caso se trate de um produto de fim de série (EOL), a Vision efetuará um reembolso, em vez da substituição.

- Esta garantia não protege este produto contra anomalias causadas por utilização excessiva, má utilização, instalação incorreta, alimentação elétrica instável ou deficiente ou modificação.

A Vision tem por objetivo enviar o artigo de substituição no prazo de cinco dias úteis, mas isso poderá não ser sempre possível, pelo que, nesses casos, o artigo será enviado logo que possível.

EXCLUSÃO DE RESPONSABILIDADES: Uma vez que estamos empenhados em melhorar os nossos produtos, os pormenores acima poderão ser alterados sem aviso prévio. Este Manual do Utilizador é publicado sem garantia e quaisquer melhoramentos ou alterações efetuados, que sejam necessários devido a erros tipográficos, imprecisões da informação atual ou melhoramentos nos programas e/ou equipamento, poderão ser feitos a qualquer altura, sem aviso prévio. Essas alterações serão introduzidas em novas edições do Manual de Utilizador.
