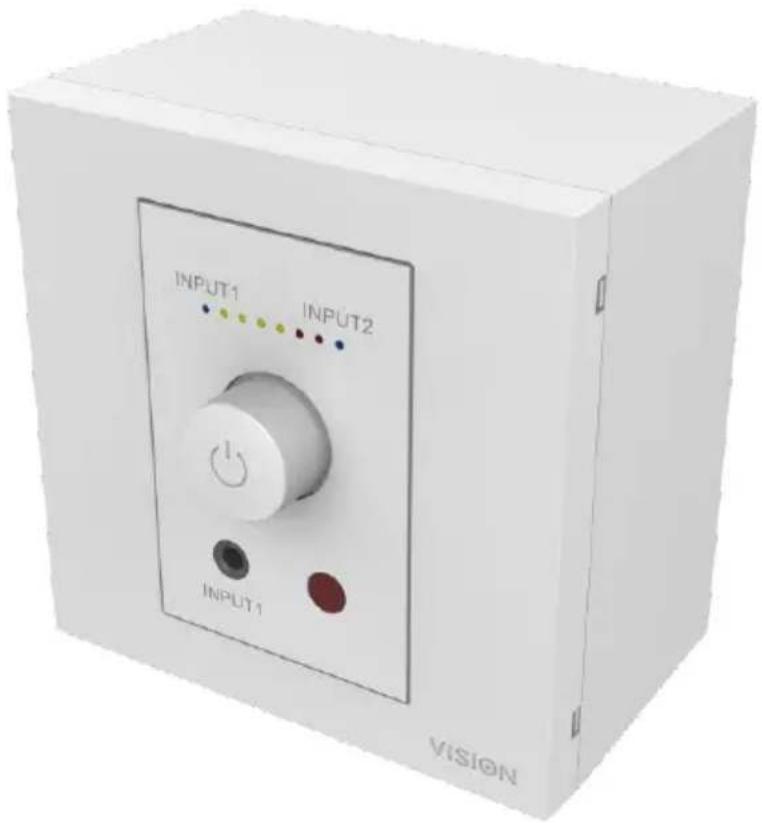

MANUALE UTENTE TC3 50w VISION

MANUALE DI ISTRUZIONI

INPUT1 INPUT2 INPUT1 VISION

www.visionaudiovisual.com/it/techconnect-it/tc3-amp/

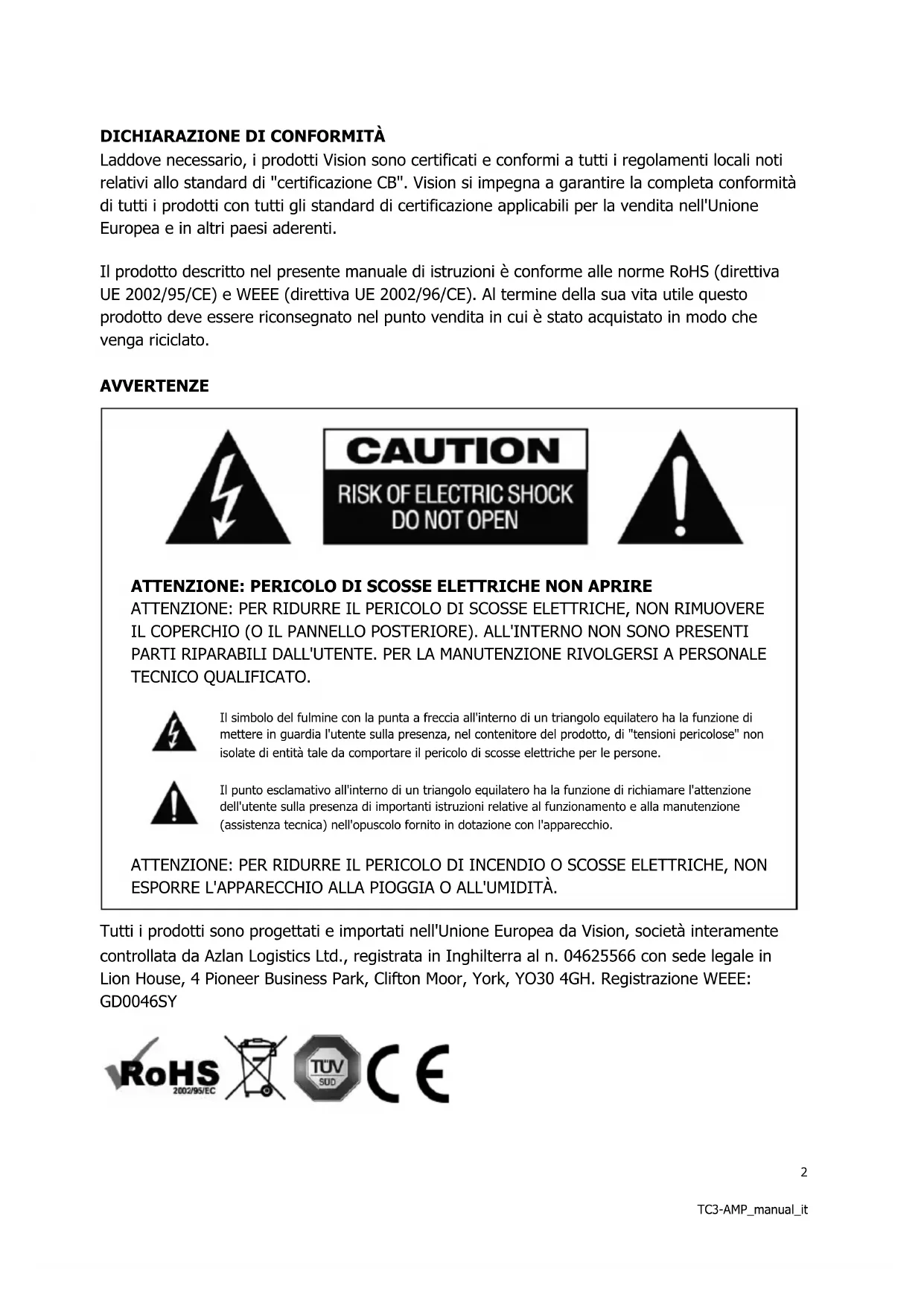

DICHIARAZIONE DI CONFORMITÀ

Laddove necessario, i prodotti Vision sono certificati e conformi a tutti i regolamenti locali noti relativi allo standard di "certificazione CB". Vision si impegna a garantire la completa conformità di tutti i prodotti con tutti gli standard di certificazione applicabili per la vendita nell'Unione Europea e in altri paesi aderenti.

Il prodotto descritto nel presente manuale di istruzioni è conforme alle norme RoHS (direttiva UE 2002/95/CE) e WEEE (direttiva UE 2002/96/CE). Al termine della sua vita utile questo prodotto deve essere riconsegnato nel punto vendita in cui è stato acquistato in modo che venga riciclato.

AVVERTENZE

Il simbolo del fulmine con la punta a freccia all'interno di un triangolo equilatero ha la funzione di mettere in guardia l'utente sulla presenza, nel contenitore del prodotto, di "tensioni pericolose" non isolate di entità tale da comportare il pericolo di scosse elettriche per le persone.

Il punto esclamativo all'interno di un triangolo equilatero ha la funzione di richiamare l'attenzione dell'utente sulla presenza di importanti istruzioni relative al funzionamento e alla manutenzione (assistenza tecnica) nell'opuscolo fornito in dotazione con l'apparecchio.

ATTENZIONE: PER RIDURRE IL PERICOLO DI INCENDIO O SCOSSE ELETTRICHE, NON ESPORRE L'APPARECCHIO ALLA PIOGGIA O ALL'UMIDITÀ.

Tutti i prodotti sono progettati e importati nell'Unione Europea da Vision, società interamente controllata da Azlan Logistics Ltd., registrata in Inghilterra al n. 04625566 con sede legale in Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. Registrazione WEEE: GD0046SY

Tutti i prodotti Vision sono fabbricati nella Repubblica Popolare Cinese (RPC).

UTILIZZARE SOLO PRESE AC DELLA RETE DOMESTICA

Il collegamento dell'unità a una presa di corrente con voltaggio superiore può comportare pericolo d'incendio.

MANEGGIARE CON CURA IL CAVO DI ALIMENTAZIONE

Non tirare il cavo per scollegare la spina dalla presa AC; afferrare direttamente la spina per scollegarla. Tirando il cavo si possono causare danni al cavo stesso. Se non si prevede di utilizzare l'unità per un lungo periodo, staccare la spina. Non posizionare elementi di arredo o altri oggetti pesanti sul cavo ed evitare di farli cadere sul cavo. Non annodare il cavo di alimentazione. In caso contrario non solo potrebbe danneggiarsi ma potrebbe anche causare un cortocircuito con conseguente pericolo d'incendio.

LUOGO DI INSTALLAZIONE

Non installare questo prodotto in luoghi caratterizzati dalle seguenti condizioni:

• Luoghi umidi o bagnati
• Luoghi esposti alla luce diretta del sole o in prossimità di fonti di calore
• Luoghi estremamente freddi
• Luoghi soggetti a vibrazioni eccessive e alla presenza di polvere
• Luoghi poco ventilati

Non esporre questo prodotto a gocce o schizzi. NON POSIZIONARE OGGETTI PIENI DI LIQUIDI SOPRA O VICINO A QUESTO PRODOTTO!

SPOSTAMENTO DELL'UNITÀ

Prima di spostare l'unità assicurarsi di aver disinserito il cavo di alimentazione dalla presa AC e di aver scollegato i cavi di collegamento con altre unità.

SEGNALI DI PERICOLO

Se si rileva la presenza di un odore insolito o di fumo, disattivare immediatamente il prodotto e scollegare il cavo di alimentazione. Contattare il rivenditore o Vision.

IMBALLAGGIO

Conservare tutto il materiale d'imballaggio. Questo materiale è essenziale per spedire l'unità in caso di riparazione.

QUALORA NON SI UTILIZZI L'IMBALLAGGIO ORIGINALE PER LA RESTITUZIONE DELL'UNITÀ AL CENTRO DI ASSISTENZA, LA GARANZIA NON COPRIRÀ I DANNI AVVENUTI DURANTE IL TRASPORTO.

WATT

Gli standard più affidabili per misurare i watt sono "Program Power" e "RMS", in quanto sono in grado di determinare i livelli sostenuti medi.

Le uscite dell'amplificatore variano in base al numero di altoparlanti connessi. I produttori più professionali di norma indicano una potenza in uscita basata su 8 ohm. Produttori meno affidabili indicano 4 ohm per far apparire più potenti i loro prodotti.

Le uscite dell'amplificatore variano in base al numero di altoparlanti connessi.

Questo amplificatore ha una potenza in uscita di:

2 x 25 W (talvolta indicata con 50 W) a 8 ohm (due altoparlanti connessi)

2 x 50 W(talvolta indicata con 100 W) a 4 ohm (quattro altoparlanti connessi)

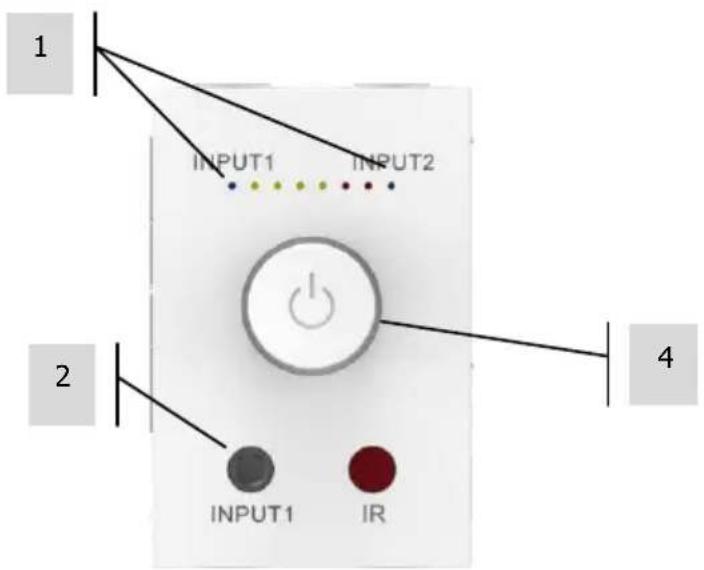

PANNELLO ANTERIORE

1 INPUT1 INPUT2 2 INPUT1 IR 4

1. Spie ingresso attivo (LED blu)
2. Ingresso 1: presa mini-jack da 3,5 mm
3. Volume (rotazione) / Selezione ingresso (pressione breve) / Standby (pressione lunga)

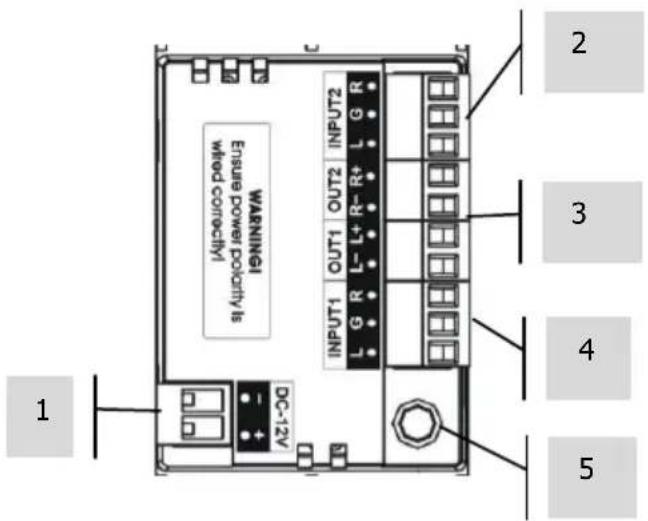

PANNELLO POSTERIORE

WARNING Explain control Weld control DC-12V INPUT1 OUT1 | OUT2 | INPUT2 L G R L+ L+ R- R+ L G R 3 4 5 1 2

1. Ingresso alimentazione (phoenix)
2. Ingresso 2 (G = massa/L = sinistra/R = destra)
3. Uscite altoparlante
4. Ingresso 1 (G = massa/L = sinistra/R = destra)
5. Ricevitore IR

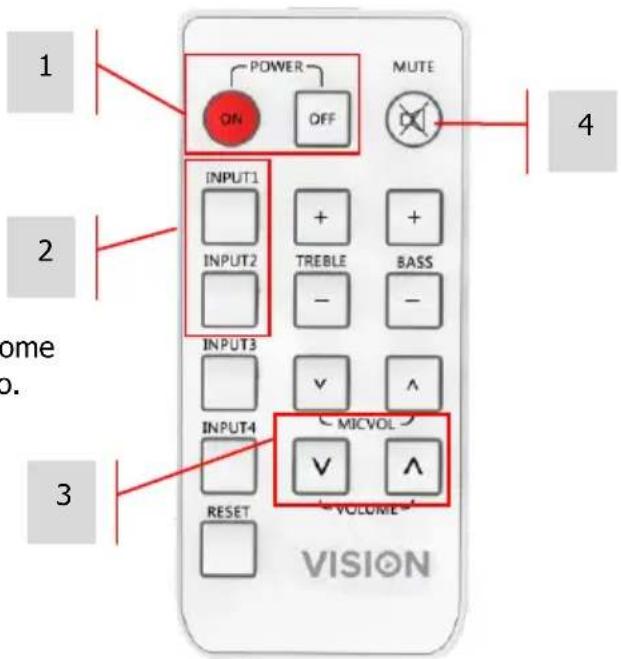

TELECOMANDO IR

1. Accensione/spegnimento
2. Ingresso 1 e 2
3. Aumento e riduzione del volume
4. Modalità silenziosa

Nota: il telecomando è uguale a quello di altri prodotti Vision, pertanto alcuni pulsanti come Tono non funzionano con questo prodotto.

1 POWER ON OFF MUTE 4 2 INPUT1 + + INPUT2 TREBLE BASS - INPUT3 V A INPUT4 MICVOL V A 3 RESET VOLUME VISION

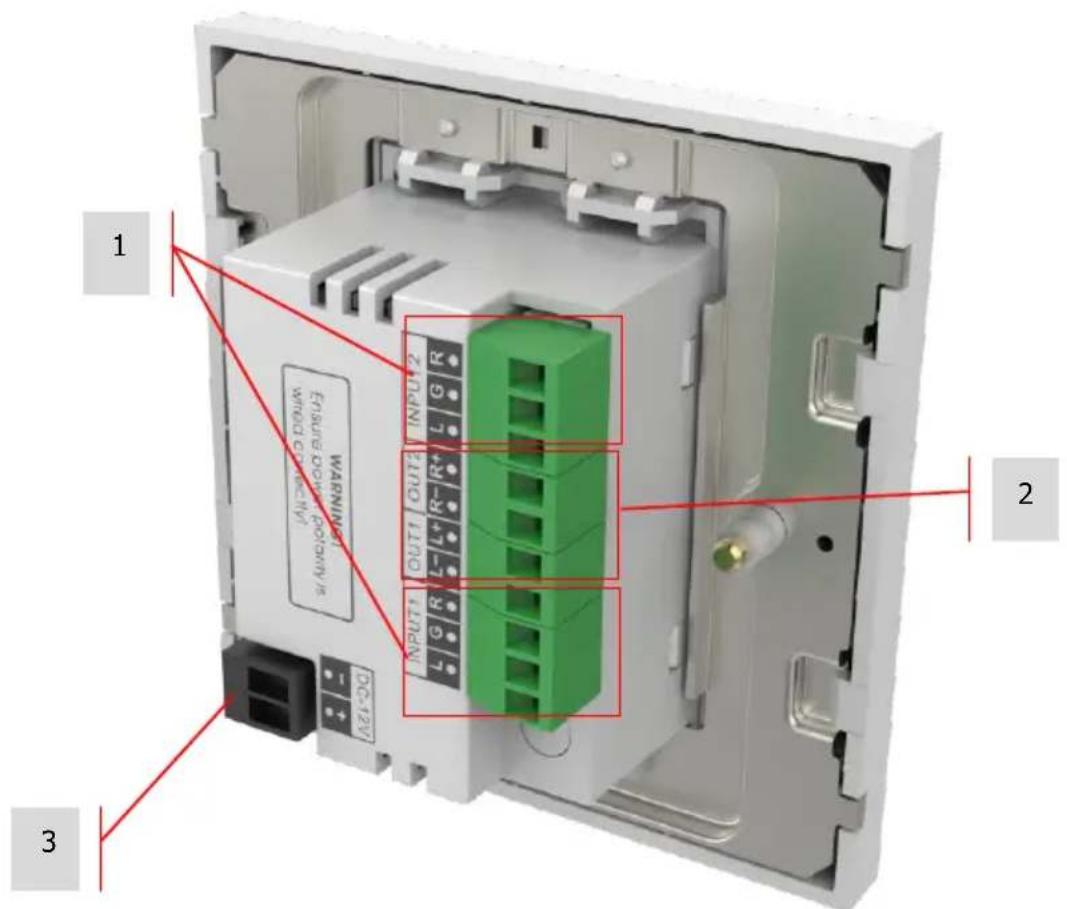

ISTRUZIONI PER L'INSTALLAZIONE

Questo amplificatore può essere montato come prodotto standalone o integrato in una mascherina di connettività Techconnect.

Uso come prodotto standalone:

1. COLLEGARE GLI INGRESSI Se di dispone di un cavo 2-fono, avvolgere insieme i due cavi di terra.

2. COLLEGARE LE USCITE Collegare fino a due altoparlanti a ogni uscita (quattro in totale).

Il cavo dell'altoparlante deve essere di tipo non schermato con una sezione non inferiore a 0,75 mm. L'IMPIEGO DI CAVI SCHERMATI NON IDONEI COME, AD ESEMPIO, UN CAVO FONO, INVALIDA LA GARANZIA.

1. COLLEGARE L'ALIMENTAZIONE

NOTA: QUESTO APPARECCHIO È UN AMPLIFICATORE A BASSA IMPEDENZA. NON TENTARE DI COLLEGARE ALTOPARLANTI IN LINEA DA 100 V (quelli generalmente identificati con "t" nel codice del prodotto)

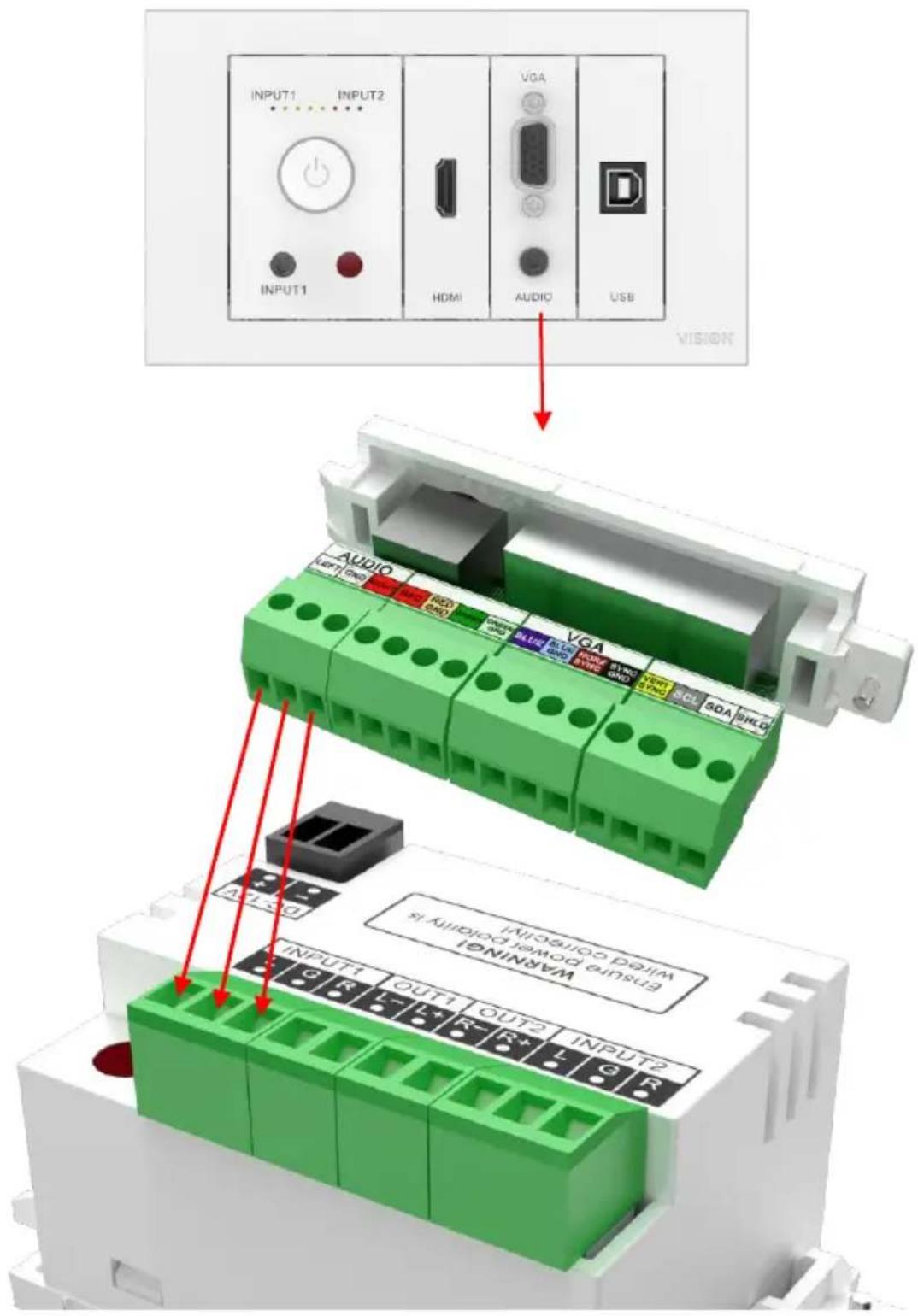

Integrazione nella mascherina di connettività:

L'esempio seguente mostra come collegare un modulo adiacente. L'amplificatore è dotato di un cavo corto per effettuare questo collegamento.

Per impostazione predefinita, all'accensione l'amplificatore ripristina le ultime impostazioni di ingresso e di livello del volume utilizzate.

Per modificare questa impostazione in modo che il dispositivo si accenda sempre con le impostazioni di ingresso e di livello del volume preimpostate:

1. Attivare la modalità standby dell'amplificatore, quindi premere e tenere premuta la manopola rotante per 10 secondi. Continuare a tenerla premuta.
2. Dopo 10 secondi i LED di ingresso lampeggiano in modo alternato. Rilasciare la manopola quando il LED Input 2 si accende.
3. Selezionare l'ingresso e impostare il volume. Tenere premuta la manopola per impostare l'amplificatore in standby. Le impostazioni vengono salvate in memoria.

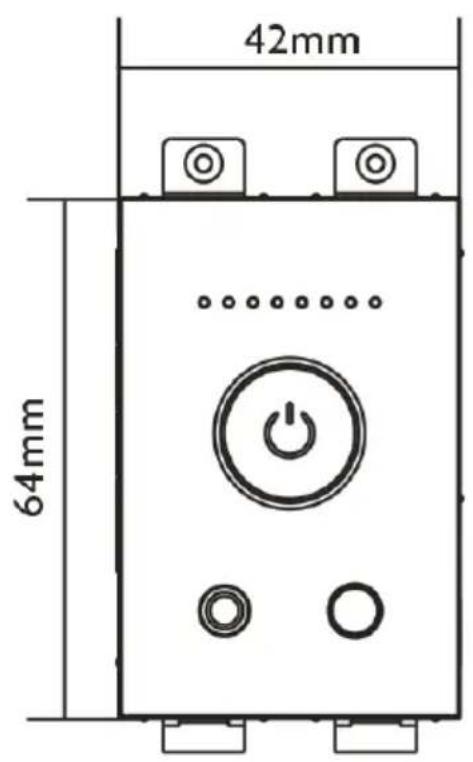

DIMENSIONI

RICERCA E RISOLUZIONE ANOMALIE

Se il sistema non funziona in modo corretto, consultare le seguenti informazioni. Se il problema persiste, scollegare dalla rete di alimentazione e contattare immediatamente il rivenditore AV.

Problema	Soluzione
Suoni assenti	Spegnere e controllare i collegamenti.Controllare il livello di uscita dalle sorgenti. Ad esempio, il volume del laptop.Il chip dell'amplificatore è protetto da temperature eccessive e sovraccarico. Ciò significa che se la temperatura del chip supera i limiti (da -40°C a 50°C) o il chip è in sovraccarico, quest'ultimo disattiverà temporaneamente i suoni. Una volta ripristinate le condizioni normali, riprenderà a funzionare.
Spia di alimentazione spenta	Controllare i collegamenti di alimentazione
Distorsione	Volume troppo elevatoPossibilità che gli altoparlanti siano usurati o danneggiati
Il suono proviene solo da un lato.	Spegnere e invertire i collegamenti di uscita.Se cambia il lato di provenienza del suono, l'amplificatore funziona correttamente.Invertire i collegamenti di ingresso e verificare il cablaggio.

SPECIFICHE

DIMENSIONI DEL MODULO DELL'AMPLIFICATORE: 42 x 64 x 36 mm / 1,65" x 2,8" x 1,57"

DIMENSIONI SCATOLA: 86 x 86 x 45 mm / 3,39" x 3,39" x 1,77"

DIMENSIONI MASCHERINA: 86 x 86 x 8 mm / 3,39" x 3,39" x 0,31"

DIMENSIONI CONFEZIONE: 240 x 205 x 63 mm / 9,45" x 8,07" x 2,48"

PESO AMPLIFICATORE: 63 grammi / 0,14 libbre

PESO CON IMBALLO: 1,1 kg / 2,4 libbre

COLORE: bianco

INGRESSI: 2 ingressi stereo con connettori Phoenix amovibili

TC2-AMP3+TC2 BACKBOX2GT DATI TECNICI:

2 x 25 W a 8 ohm

Distorsione armonica totale: pari o inferiore all'1% (20 Hz\~22 kHz)

Risposta in frequenza (line-in): 80 Hz\~22k Hz (±2 dB)

Rapporto segnale/rumore (line-in): pari o superiore a 98 dB (pesato in classe A)

Livello ingresso nominale/impedenza: line in 500 mV/50 kΩ

Consumo di corrente (condizione nominale): inferiore o uguale a 90 W

ACCESSORI IN DOTAZIONE:

1 scatola portapresa a un posto

1 mascherina a una finestra

2 cavi ingresso da 150 mm

2 cavi altoparlante da 5 m (16,4 piedi) non schermati

ALIMENTAZIONE: Alimentatore esterno CA da 100-240 V, 50/60 Hz, 15 V / 4 A

Trasformatore tipo laptop. Include 4 cavi di alimentazione "figure-8" da 0,5 m (13,1 piedi x 1,6 piedi): UK/UE/US/AU. Lunghezza cavo CC: 4 m (13,1 piedi).

Dimensioni del trasformatore: 108 x 50 x 33 mm / 4,1" x 2" x 1,3"

GARANZIA: Garanzia a vita con spedizione al centro assistenza

Questo prodotto è fornito con una garanzia a vita con spedizione al centro assistenza. Se si riscontra un problema, si richiede di fornire una DESCRIZIONE DETTAGLIATA del difetto.

Alcuni prodotti Vision sono particolarmente tecnici e richiedono un'ispezione di tutti i componenti dell'installazione, in quanto il difetto riscontrato potrebbe non interessare il prodotto Vision. Per questo motivo, nel caso in cui non si fornisca una descrizione adeguata, il produttore potrebbe rifiutare la sostituzione dell'articolo.

• Tale garanzia è valida esclusivamente per il primo acquirente e non è cedibile.
• La garanzia copre i seguenti casi:

o Guasto di qualsiasi componente, incluso l'alimentatore.
o Danno riscontrato immediatamente dopo aver rimosso il prodotto dall'imballaggio, se notificato entro 24 ore dall'acquisto.

• Se si tratta di un prodotto già difettoso o non funzionante al momento della consegna (DOA, "Dead On Arrival"), si hanno a disposizione 21 giorni dalla data di acquisto per inviare la notifica al distributore nazionale tramite il rivenditore AV.
• Il primo acquirente è responsabile della spedizione del prodotto al centro di assistenza indicato da Vision.
• La responsabilità di Vision è limitata al costo della sostituzione dell'unità difettosa in garanzia, fatti salvi i casi di morte o lesioni (UE 85/374/CEE).
• Se il prodotto è fuori produzione (EOL, "End Of Line"), Vision emetterà un rimborso anziché eseguirne la sostituzione.
• La garanzia non si applica in caso di guasti provocati da incuria, uso improprio, installazione errata, alimentazione discontinua o difettosa o modifiche apportate di propria iniziativa.

Benché Vision cerchi di inviare un prodotto di ricambio entro 5 giorni lavorativi, questo non è sempre possibile; in questo caso l'articolo sarà spedito al più presto possibile.

NOTE LEGALI: come conseguenza del nostro impegno per il continuo miglioramento dei prodotti, i dati riportati sopra possono essere modificati senza preavviso. Il presente manuale di istruzioni è pubblicato senza alcuna garanzia ed eventuali miglioramenti o modifiche al manuale dovuti a errori tipografici, informazioni imprecise o aggiornamenti di programmi e/o apparecchiature possono essere effettuati in qualsiasi momento e senza preavviso. Tali modifiche saranno inserite nelle nuove edizioni del manuale.
