TC3 50w - Recepteur VISION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur / récepteur audio
Marque	Vision
Modèle	TC3 50w
Puissance de sortie	2 x 25 W sous 8 ohms, 2 x 50 W sous 4 ohms
Entrées audio	2 entrées stéréo (Euroblock), 1 entrée minijack 3,5 mm
Sorties haut-parleurs	2 sorties Euroblock (jusqu'à 4 HP)
Réponse en fréquence	80 Hz – 22 kHz (±2 dB)
Rapport signal/bruit	≥ 98 dBA
Distorsion harmonique totale	≤ 1% (20 Hz – 22 kHz)
Consommation électrique	≤ 50 W
Alimentation	Externe CA 100-240 V, 50/60 Hz – 15 V / 4 A
Dimensions module ampli	42 x 64 x 36 mm
Dimensions boîte arrière	86 x 86 x 45 mm
Dimensions cache	86 x 86 x 8 mm
Poids de l'amplificateur	63 g
Poids brut	1,1 kg
Couleur	Blanc
Accessoires inclus	Boîte arrière, cache, câbles d'entrée (2), câbles HP (2), télécommande avec piles, alimentation externe
Garantie	Retour atelier à vie
Normes de conformité	RoHS, DEEE, CE/EMC, RCM, FCC

FOIRE AUX QUESTIONS - TC3 50w VISION

Quelle puissance délivre l'amplificateur TC3 50w ?

Il délivre 2 x 25 W sous 8 ohms (deux haut-parleurs) ou 2 x 50 W sous 4 ohms (quatre haut-parleurs).

Quels types d'entrées audio sont disponibles ?

L'appareil possède deux entrées stéréo sur connecteurs Euroblock débrochables, ainsi qu'une entrée minijack 3,5 mm (Input1).

Puis-je connecter des haut-parleurs ligne 100 V ?

Non, c'est un amplificateur basse impédance. N'y branchez jamais de haut-parleurs ligne 100 V (souvent repérés par un "t" dans la référence).

Comment sélectionner l'entrée ou passer en veille ?

Tournez le potentiomètre pour régler le volume, appuyez brièvement pour changer d'entrée, et appuyez longuement pour mettre en veille.

Que faire en cas d'absence de son ?

Vérifiez les branchements et le niveau de sortie des sources. L'amplificateur peut couper le son en cas de surchauffe (température hors plage -40 à +50°C) ou de surcharge ; le son revient automatiquement.

Comment sauvegarder les réglages de volume et d'entrée ?

En veille, appuyez 10 s sur le potentiomètre. Quand les voyants clignotent, relâchez avec Input2 allumé. Réglez volume et entrée, puis maintenez le potentiomètre pour remettre en veille. Les réglages sont mémorisés.

Quels câbles utiliser pour les haut-parleurs ?

Utilisez du câble non blindé d'au moins 0,75 mm². L'emploi de câble blindé type RCA annule la garantie.

L'appareil est-il compatible avec une installation Techconnect ?

Oui, il peut être intégré à une dalle de connectivité Techconnect à l'aide du câble de connexion fourni.

Quelle est la consommation électrique maximale ?

La consommation nominale est inférieure ou égale à 50 W.

Que faire si l'appareil dégage une odeur ou de la fumée ?

Éteignez immédiatement, débranchez le câble d'alimentation et contactez votre revendeur ou Vision.

MODE D'EMPLOI TC3 50w VISION

www.visionaudiovisual.com/fr/techconnect-fr/tc3-amp/

Les produits Vision sont certifiés conformes à toutes les réglementations locales connues pour une certification OC. Vision s'engage à assurer que tous ses produits sont totalement compatibles avec l'ensemble des normes de certification applicables pour la vente dans la Communauté européenne et les autres pays participants.

Le produit décrit dans le présent manuel est conforme aux normes RoHS (directive UE 2002/95/CE) et DEEE (directive UE 2002/96/CE). À la fin de sa durée de vie, ce produit doit être renvoyé à son lieu d'achat en vue de son recyclage.

AVERTISSEMENTS

Le symbole représentant un éclair avec une pointe de flèche dans un triangle équilatéral a pour objet d'avertir l'utilisateur de la présence dans le boîtier du produit de points sous tension dangereux et non isolés, susceptibles de constituer un risque de choc électrique pour les personnes.

Le point d'exclamation dans un triangle équilatéral est destiné à informer l'utilisateur qu'il trouvera dans la documentation accompagnant l'appareil des instructions importantes concernant son fonctionnement et sa maintenance.

AVERTISSEMENT : POUR LIMITER LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ JAMAIS CET APPAREIL À LA PLUIE OU À L'HUMIDITÉ.

Tous les produits sont conçus et importés au sein de l'UE par « Vision », une entreprise intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre sous le numéro 04625566 et sise à Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. N° d'enregistrement DEEE : GD0046SY

DÉCLARATION D'ORIGINE

Tous les produits Vision sont fabriqués en République populaire de Chine (PRC).

UTILISEZ UNIQUEMENT DES PRISES CA DOMESTIQUES

Le raccordement de l'unité à une prise fournissant une tension supérieure peut entraîner un risque d'incendie.

MANIPULEZ LE CÂBLE D'ALIMENTATION AVEC SOIN

Ne débranchez pas la prise de la prise murale en tirant sur le câble ; tirez toujours sur la prise elle-même. Tirer sur le câble risquerait de l'endommager. Débranchez votre unité si vous prévoyez de ne pas l'utiliser pendant une durée prolongée. Ne placez pas de meubles ou d'autres objets lourds sur le câble, et évitez de faire tomber des objets lourds dessus. Ne faites pas de nœuds avec le câble d'alimentation. Vous risqueriez non seulement d'endommager le câble, mais également de causer un court-circuit entraînant un risque d'incendie important.

EMPLACEMENT D'INSTALLATION

Évitez d'installer ce produit dans un endroit :

• mouillé ou humide
• directement exposé aux rayons du soleil ou proche d'appareils de chauffage
• extrêmement froid
• excessivement sujet aux vibrations ou à la poussière
  • insuffisamment ventilé

N'exposez pas ce produit à des égouttements ou projections de liquide. NE DÉPOSEZ PAS D'OBJETS REMPLIS DE LIQUIDES SUR OU À PROXIMITÉ DE CE PRODUIT !

DÉPLACEMENT DE L'UNITÉ

Avant de déplacer l'unité, veillez à retirer le câble d'alimentation de la prise murale et débranchez les câbles de connexion à d'autres unités.

SIGNES ALARMANTS

Si vous détectez une odeur ou une fumée anormales, éteignez immédiatement ce produit et débranchez le câble d'alimentation. Contactez votre revendeur ou Vision.

EMBALLAGE

Conservez tous les matériaux d'emballage. Ils sont essentiels au transport si l'unité doit être réparée.

SI L'EMBALLAGE D'ORIGINE N'EST PAS UTILISÉ POUR RENVOYER L'UNITÉ AU CENTRE DE SERVICE, LES DOMMAGES SURVENUS LORS DU TRANSPORT NE SERONT PAS COUVERTS PAR LA GARANTIE.

PUISSANCE EN WATTS

Les normes de puissance « Program Power » et « RMS » sont les plus cohérentes car elles mesurent des niveaux moyens sur une période prolongée.

Les sorties de l'amplificateur varient en fonction du nombre de haut-parleurs connectés. Les fabricants professionnels indiquent habituellement la puissance sous une charge de 8 ohms.

Certains fabricants moins sérieux présentent leurs résultats sous 4 ohms pour donner l'illusion d'une puissance supérieure.

Les sorties de l'amplificateur varient en fonction du nombre de haut-parleurs connectés.

Cet amplificateur délivre une puissance de :

2 x 25 W (ou encore 50 W) sous 8 ohms (deux haut-parleurs connectés)

2 x 50 W (ou encore 100 W) sous 4 ohms (quatre haut-parleurs connectés)

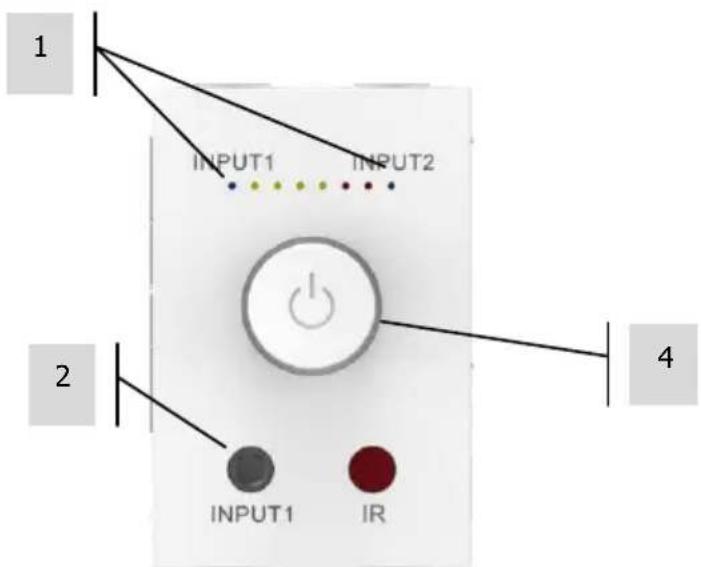

PANNEAU FRONTAL :

1 INPUT1 INPUT2 2 INPUT1 IR 4

1. Témoins d'activité de l'entrée (DEL bleue)
2. Entrée 1 : prise minijack 3,5 mm
3. Volume (tourner) / Sélection de l'entrée (appuyer brièvement) / Standby (appuyer plus longtemps)

PANNEAU ARRIÈRE

WARNING Em######## Wiped control DC-12V INPUT1 OUT1 | OUT2 | INPUT2 L G R L+ L+ R- R+ L G R INPUT2 3 4 5 1

1. Entrée alimentation (Euroblock)
2. Entrée 2 (terre/gauche/droite)
3. Sorties haut-parleurs
4. Entrée 1 (terre/gauche/droite)
5. Récepteur IR

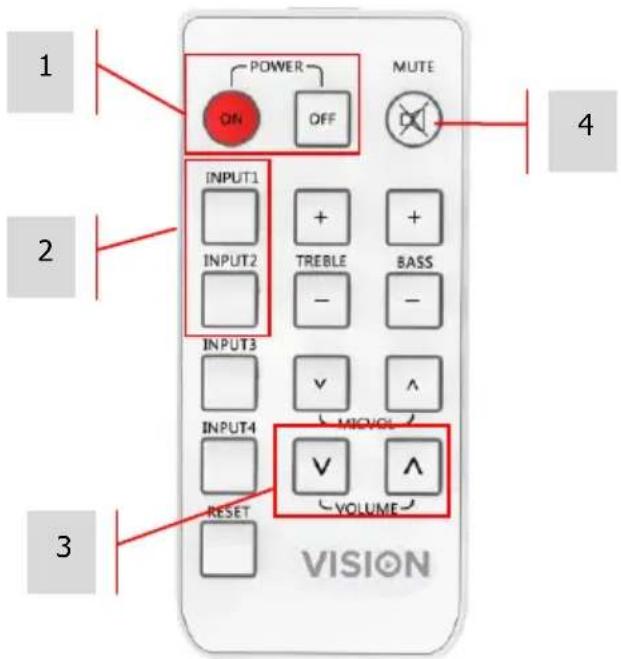

TÉLÉCOMMANDE INFRAROUGE

1. Alimentation ON/OFF
2. Entrées 1 et 2
3. Augmentation/diminution du volume
4. Coupure du son

Remarque : la télécommande étant également utilisée avec d'autres produits Vision, certains boutons comme la tonalité ne fonctionnent pas avec cet appareil.

POWER ON OFF MUTE INPUT1 + + INPUT2 TREBLE BASS INPUT3 - - INPUT4 VOLUME RESET VOLUME VISION

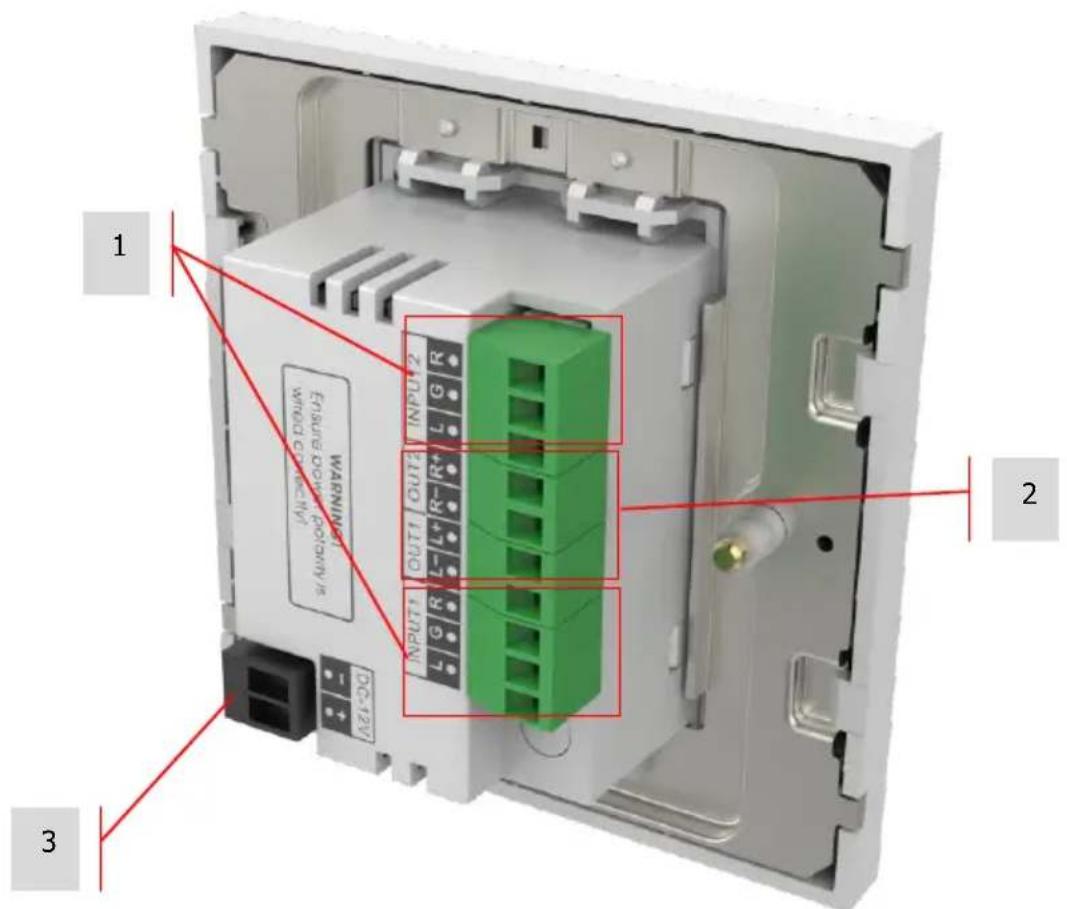

INSTRUCTIONS D'INSTALLATION

Ce module amplificateur peut être installé séparément ou intégré à une dalle de connectivité Techconnect.

Utilisation comme appareil séparé :

1. BRANCHEZ LES ENTRÉES Si vous utilisez un câble RCA stéréo, entortillez les deux fils de terre

2. BRANCHEZ LES SORTIES Connectez jusqu'à deux haut-parleurs à chaque sortie (4 en tout)

Le câble de haut-parleur doit être non-blindé et sa section au moins 0,75 mm. LA GARANTIE EST ANNULÉE EN CAS D'UTILISATION D'UN CÂBLE BLINDÉ INADAPTÉ DE TYPE CORDON RCA (PHONO).

1. BRANCHEZ L'ALIMENTATION

WARNING Ensurg DOW POLYNE WINED CONTROL DC-12V 1 2 3

REMARQUE : IL S'AGIT D'UN AMPLIFICATEUR DE BASSE IMPÉDANCE. N'Y BRANCHEZ JAMAIS DE HAUT-PARLEURS LIGNE 100 V (le code pièce de ces haut-parleurs comprend habituellement un « t »)

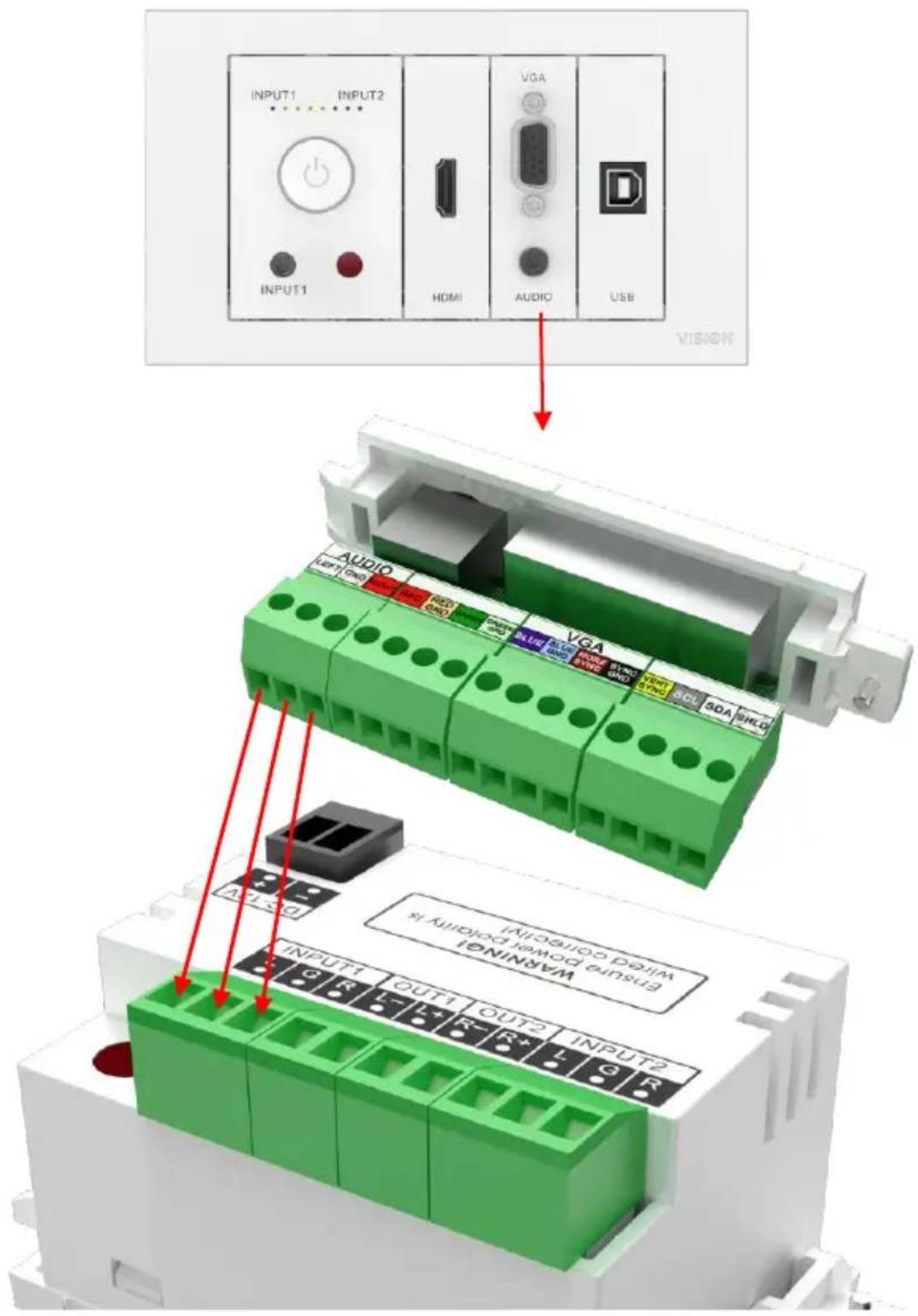

Intégration à la dalle de connectivité :

L'exemple ci-dessous illustre la connexion d'un module adjacent. Un court câble de connexion est fourni avec l'amplificateur.

Lorsque l'amplificateur est mis sous tension, le volume et l'entrée précédemment sélectionnés sont rétablis.

Si vous souhaitez qu'il démarre toujours avec la même entrée et le même volume, procédez-comme suit :

1. L'amplificateur étant en veille, appuyez sur le potentiomètre et maintenez la pression pendant 10 secondes.
2. Après 10 secondes, les témoins d'entrée se mettent à clignoter alternativement. Relâchez le potentiomètre alors que le voyant Input 2 est allumé.
3. Sélectionnez l'entrée et réglez le volume. Exercez un appui prolongé sur le potentiomètre pour mettre l'ampli en veille. Les réglages sont alors sauvegardés dans la mémoire.

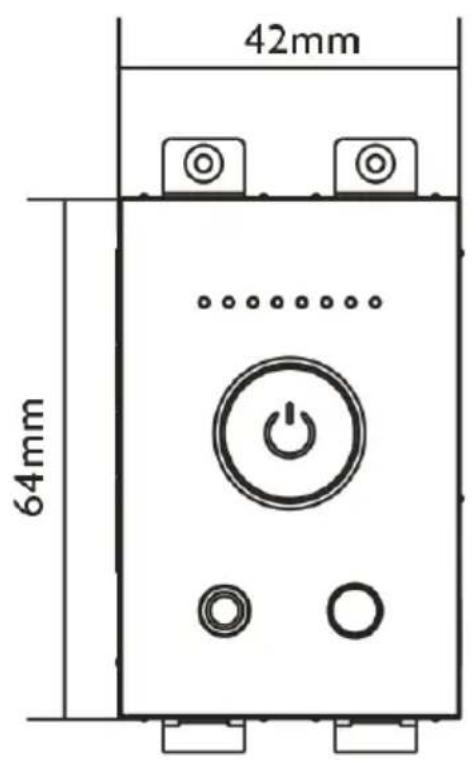

DIMENSIONS

Si votre système ne fonctionne pas correctement, voyez les informations ci-dessous. Si le problème persiste, débranchez l'alimentation et contactez immédiatement votre revendeur AV.

Problème	Solution
Aucun son	Éteignez l’appareil et vérifiez les branchements.Contrôlez le niveau de sortie des sources. Par exemple, le volume de l’ordinateur portable.La puce de l’amplificateur est pourvue d’une protection contre l’échauffement et les surcharges. Cela veut dire que elle est trop chaude (en dehors de la plage -40 à +50°C) ou surchargée, la puce coupe temporairement le son. Le fonctionnement reprend dès que des conditions normales sont rétablies.
Témoin d’alimentation éteint	Vérifiez les branchements de l’alimentation secteur
Distorsion	Volume trop élevéHaut-parleurs usés ou endommagés
Le son ne provient que d’un côté	Éteignez l’appareil et intervertissez les connexions de sortie. Si le son vient maintenant de l’autre côté l’amplificateur n’est pas en cause.Intervertissez les connexions d’entrée et vérifiez les câbles en entrée.

CARACTÉRISTIQUES

DIMENSIONS DU MODULE AMPLIFICATEUR : 42 x 64 x 36 mm / 1,65 x 2,8 x 1,57 po

DIMENSIONS DE LA BOÎTE ARRIÈRE : 86 x 86 x 45 mm / 3,39 x 3,39 x 1,77 po

DIMENSIONS DU CACHE : 86 x 86 x 8 mm / 3,39 x 3,39 x 0,31 po

DIMENSIONS DE L'EMBALLAGE : 240 x 205 x 63 mm / 9,45 x 8,07 x 2,48 po

POIDS DE L'AMPLIFICATEUR : 63 g / 0,14 lb

POIDS BRUT : 1,1 kg / 2,4 lb

COULEUR : Blanc

ENTRÉES : 2 entrées stéréo par connecteurs Euroblock amovibles

TC2-AMP3+TC2 BACKBOX2GT DÉTAILS TECHNIQUES :

2 x 25 W sous 8 ohms

Taux de distorsion harmonique total inférieur ou égal à 1% (20 Hz – 22 kHz)

Réponse de fréquence (entrée ligne) : 80 Hz – 22 kHz (±2 dB)

Rapport signal/bruit (entrée ligne) : supérieur ou égal à 98 dBA (pondéré)

Niveau d'entrée du régime nominal / Impédance : Entrée ligne 500 mV / 50 kΩ

Consommation électrique (régime nominal) : inférieure ou égale à 50 W

ACCESSOIRES INCLUS :

1 boîte arrière monoposte

1 cache monoposte

2 câbles d'entrée 150 mm (5,9 po)

2 câbles de haut-parleurs non blindés 5 m (16,4 pi)

1 télécommande avec piles

ALIMENTATION ÉLECTRIQUE : Alimentation externe CA 100-240 V 50/60 Hz – 15 V / 4 A.

Transformateur de type ordinateur portable. Câbles avec fiche C8 inclus, 4 m x 0,5 m (13,1 pi x 1,6 pi) : UK/EU/US/AU. Longueur du brin de sortie CC : 4 m (13,1 pi).

Dimensions du transformateur : 108 x 50 x 33 mm / 4,1 x 2 x 1,3 po

GARANTIE : Garantie retour atelier à vie

CONFORMITÉ : RoHS, DEEE, CE/EMC, RCM, FCC

GARANTIE À VIE RETOUR ATELIER

Ce produit est couvert par une garantie retour atelier à vie. En cas de problème, veuillez nous fournir une DESCRIPTION DÉTAILLÉE de la panne.

Certains de nos produits sont très techniques et requièrent le contrôle de tous les éléments de l'installation, le produit Vision n'étant pas forcément à l'origine de la panne. Pour cette raison, le fabricant peut refuser de remplacer l'article sans description adéquate.

• Cette garantie est réservée à l'acheteur originel et ne peut être transmise.

• Cette garantie vous protège dans les cas suivants :

• Défaut d'un composant, y compris l'alimentation.

• Dommages constatés lors du premier déballage du produit, s'ils sont signalés dans les 24 heures suivant l'achat.

- Si le produit est défectueux à la livraison, vous disposez de 21 jours à partir de la date d'achat pour le signaler au distributeur national en vous adressant à votre revendeur AV.

- L'acheteur originel est responsable de l'expédition du produit dans le centre de service désigné par Vision.

- La responsabilité de Vision est limitée au coût du remplacement de l'unité défectueuse sous garantie, à l'exception des cas de mort ou de blessure (EU85/374/CEE).

- Si le produit est en fin de vie (FDV), Vision effectuera un remboursement en lieu et place du remplacement.

- Cette garantie ne protège pas le produit des défauts causés par une utilisation abusive ou incorrecte, une installation incorrecte, une alimentation électrique instable ou défectueuse ou une modification.

Vision s'efforce d'expédier un article de remplacement dans les 5 jours ouvrables. Cela n'est pas toujours possible, le produit sera alors expédié dans les meilleurs délais.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ : en raison de notre engagement à améliorer nos produits, les informations ci-dessus peuvent être modifiées sans préavis. Ce manuel d'utilisation est publié sans garantie. Des améliorations ou modifications peuvent y être apportées à tout moment et sans préavis, que ce soit pour corriger des erreurs typographiques et des inexactitudes ou suite à l'évolution des programmes ou des équipements. Les éditions ultérieures de ce manuel d'utilisation reflèteront ces mises à jour.
