GEBRUIKSAANWIJZING TC3 50w VISION

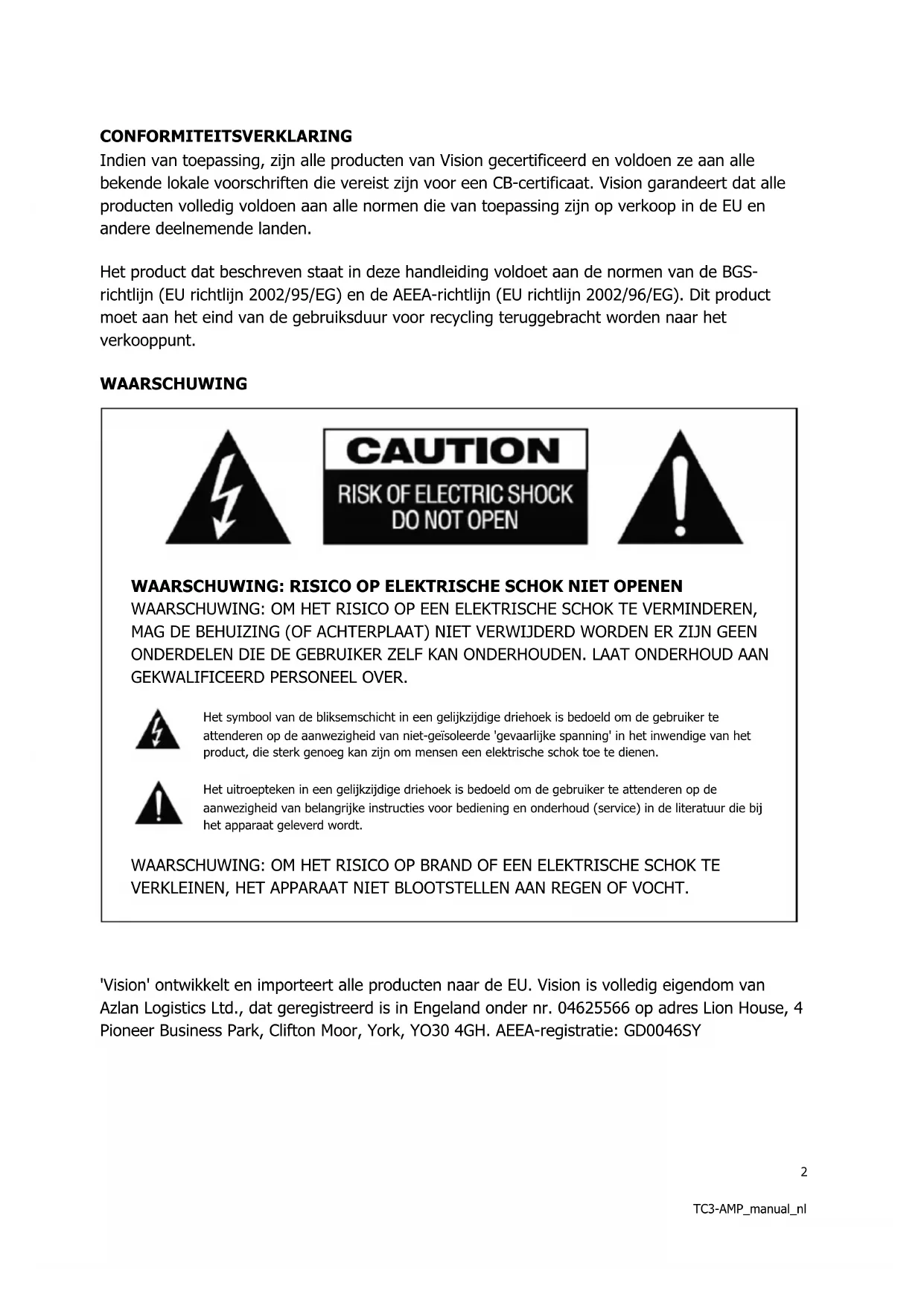

Indien van toepassing, zijn alle producten van Vision gecertificeerd en voldoen ze aan alle bekende lokale voorschriften die vereist zijn voor een CB-certificaat. Vision garandeert dat alle producten volledig voldoen aan alle normen die van toepassing zijn op verkoop in de EU en andere deelnemende landen.

Het product dat beschreven staat in deze handleiding voldoet aan de normen van de BGS-richtlijn (EU richtlijn 2002/95/EG) en de AEEA-richtlijn (EU richtlijn 2002/96/EG). Dit product moet aan het eind van de gebruiksduur voor recycling teruggebracht worden naar het verkooppunt.

WAARSCHUWING

Het symbool van de bliksemschicht in een gelijkzijdige driehoek is bedoeld om de gebruiker te attenderen op de aanwezigheid van niet-geïsoleerde 'gevaarlijke spanning' in het inwendige van het product, die sterk genoeg kan zijn om mensen een elektrische schok toe te dienen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te attenderen op de aanwezigheid van belangrijke instructies voor bediening en onderhoud (service) in de literatuur die bij het apparaat geleverd wordt.

WAARSCHUWING: OM HET RISICO OP BRAND OF EEN ELEKTRISCHE SCHOK TE VERKLEINEN, HET APPARAAT NIET BLOOTSTELLEN AAN REGEN OF VOCHT.

'Vision' ontwikkelt en importeert alle producten naar de EU. Vision is volledig eigendom van Azlan Logistics Ltd., dat geregistreerd is in Engeland onder nr. 04625566 op adres Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. AEEA-registratie: GD0046SY

Alle producten van Vision worden gemaakt in de Volksrepubliek China.

GEBRUIK UITSLUITEND HUISHOUDELIJKE STOPCONTACTEN

Als het apparaat aan een stopcontact wordt aangesloten dat een hoger voltage levert, kan dat brandgevaar opleveren.

WEES VOORZICHTIG MET HET NETSNOER

Haal de stekker nooit uit het stopcontact door aan het snoer te trekken; trek altijd aan de stekker zelf. Trekken aan het netsnoer kan het beschadigen. Als u van plan bent om uw apparaat gedurende langere tijd niet te gebruiken, haal dan de stekker uit het stopcontact. Plaats geen meubels of andere zware objecten op het snoer en probeer te voorkomen dat er zware objecten op vallen. Leg geen knoop in het netsnoer. Het snoer kan niet alleen beschadigd worden, maar er kan ook kortsluiting optreden wat vervolgens brandgevaar oplevert.

Vermijd dat het product onder de volgende omstandigheden wordt geïnstalleerd:

• Vochtige of natte plaatsen
- Plaatsen met direct zonlicht of dicht bij verwarmingsapparatuur
• Extreem koude locaties
- Plaatsen met buitensporig veel vibratie of stof
- Slecht geventileerde plaatsen

Stel dit product niet bloot aan druppelen of spatten. ZET GEEN PRODUCTEN GEVULD MET VLOEISTOF OP OF IN DE BUURT VAN DIT PRODUCT!

Zorg voor het verplaatsen van het apparaat dat het netsnoer uit het stopcontact is gehaald en ontkoppel kabels die op andere apparaten zijn aangesloten.

Als u een abnormale geur of rook opmerkt, schakel dit product dan meteen uit en haal de stekker uit het stopcontact. Neem contact op met uw tussenpersoon of met Vision.

VERPAKKING

Bewaar al het verpakkingsmateriaal. Dat is essentieel voor vervoer in het geval dat het apparaat gerepareerd moet worden.

ALS HET APPARAAT NIET IN DE ORIGINELE VERPAKKING NAAR DE REPARATIEDIENST WORDT GERETOURNEERD, ZAL SCHADE VEROORZAAKT TIJDENS HET TRANSPORT NIET ONDER DE GARANTIE VALLEN.

WATTS

De meest consistente normen voor het meten van watts zijn 'Program Power' en 'RMS', omdat die gemiddelde, aanhoudende niveaus meten.

Het afgegeven vermogen van een versterker verandert, afhankelijk van hoeveel luidsprekers erop aangesloten zijn. Professionele fabrikanten geven het vermogen meestal weer op basis van 8 ohm. Fabrikanten met een minder goede naam geven het vermogen weer op basis van 4 ohm om hun producten krachtiger te laten lijken.

Het afgegeven vermogen van een versterker verandert, afhankelijk van hoeveel luidsprekers erop aangesloten zijn.

Deze versterker heeft een vermogen van:

2 x 25W (soms aangegeven als 50W) @ 8 ohm (twee luidsprekers aangesloten)

2 x 50W (soms aangegeven als 100W) @ 4 ohm (vier luidsprekers aangesloten)

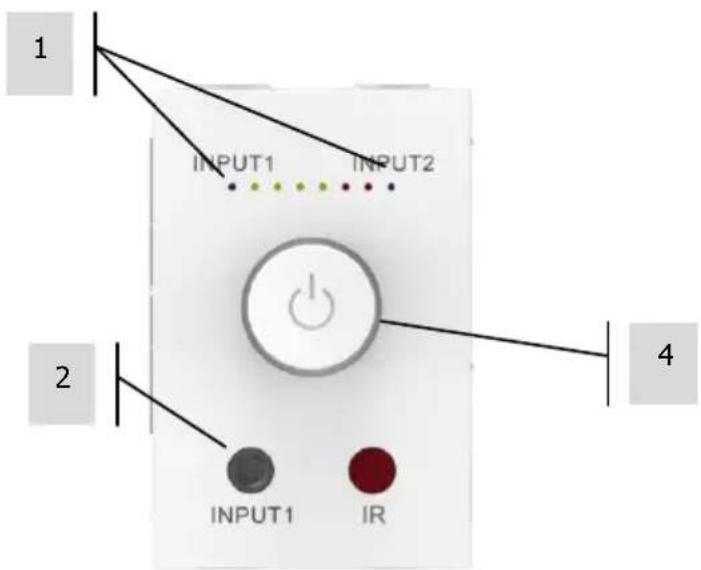

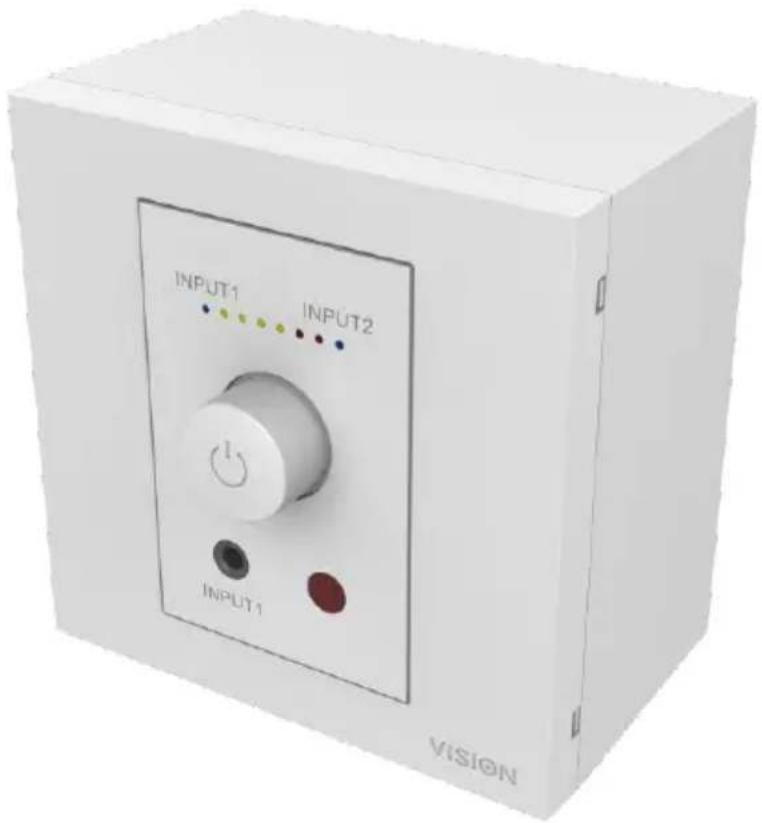

VOORPANEEL

1 INPUT1 INPUT2 2 INPUT1 IR 4

1. Indicatoren actieve input (blauwe led)
2. Ingang 1 3,5 mm mini-aansluiting
3. Volume (draaien) / Selecteren ingang (kort indrukken) / Stand-by (lang indrukken)

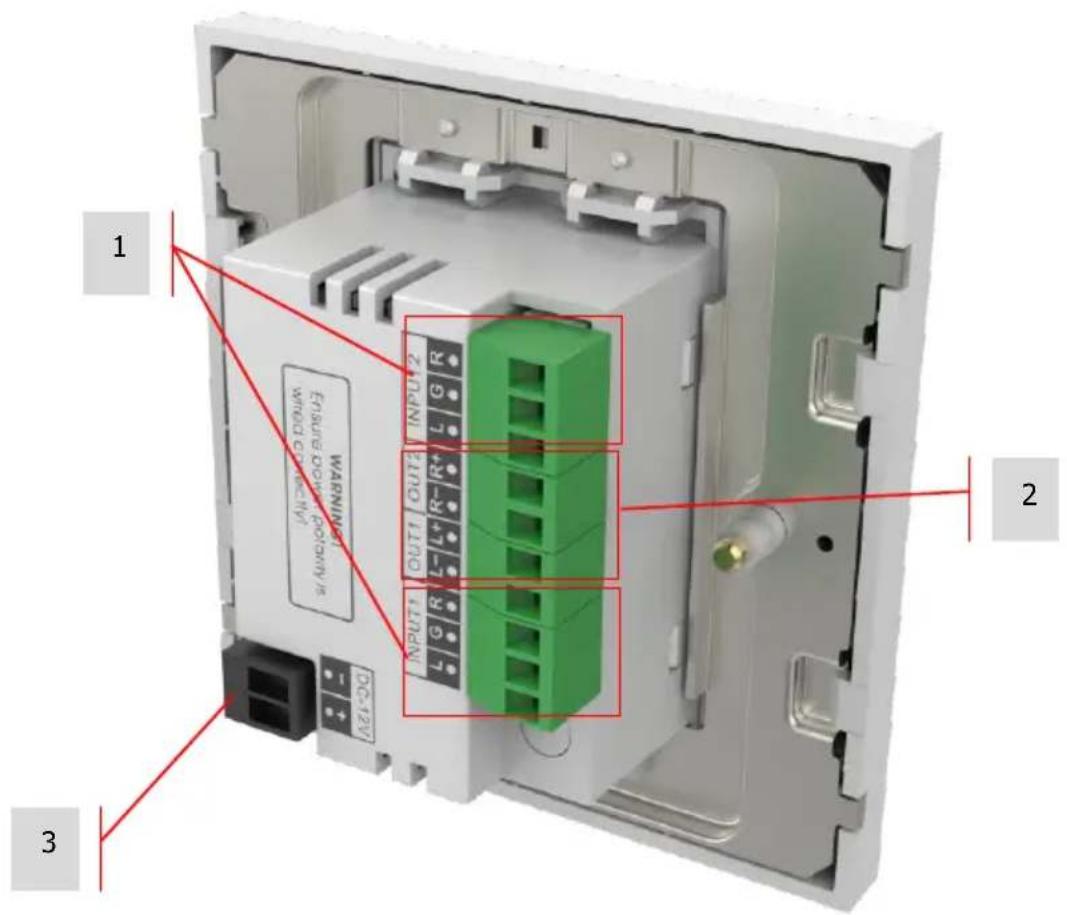

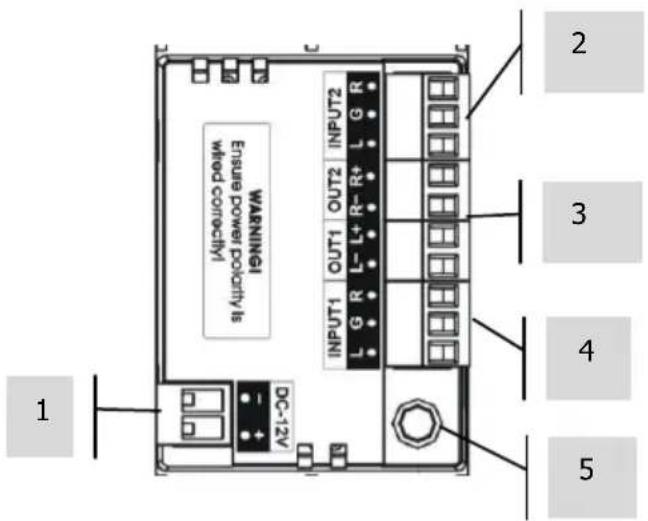

ACHTERPANEEL

WARNING Explain control Weld control DC-12V INPUT1 OUT1 | OUT2 | INPUT2 L G R L+ L+ R- R+ L G R 3 4 5 1 2

1. Vermogensingang (phoenix)
2. Ingang 2 (aarding/links/rechts)
3. Luidsprekeruitgangen
4. Ingang 1 (aarding/links/rechts)
5. IR-ontvanger

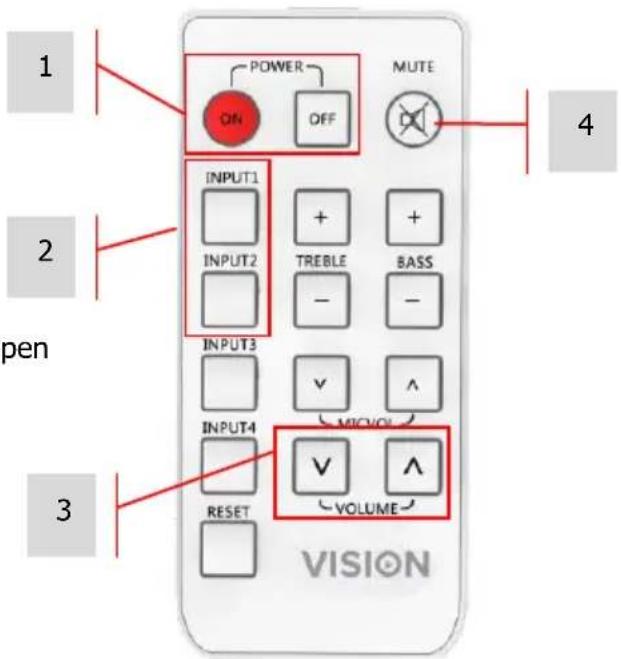

IR-AFSTANDSBEDIENING

1. Aan/uit
2. Ingang 1 en 2
3. Volume omhoog en omlaag
4. Dempen

NB: de afstandsbediening wordt ook gebruikt voor andere producten van Vision, dus sommige knoppen zoals toon werken niet met dit product.

POWER ON OFF MUTE INPUT1 INPUT2 TREBLE BASS INPUT3 INPUT4 VOLUME RESET VISION 4 2 open 3

INSTALLATIE-INSTRUCTIES

Deze versterker kan worden vastgezet als op zichzelf staand product of in een connectiviteitsfrontplaat van Techconnect worden ingebouwd.

Gebruik als op zichzelf staand product:

1. INGANGEN AANSLUITEN Als u een 2-phono-kabel hebt, draait u de twee aardingsdraden samen

2. UITGANGEN AANSLUITEN Sluit tot twee luidsprekers aan op elke uitgang (vier in totaal)

De luidsprekerkabel moet niet-afgeschermd zijn en een minimale dikte van 0,75 mm hebben. DE GARANTIE VERVALT ALS U ONGESCHIKTE AFGESCHERMDE BEKABELING GEBRUIKT, ZOALS PHONO-KABEL.

1. STROOM INSCHAKELEN

Integreren in een connectiviteitsfrontplaat:

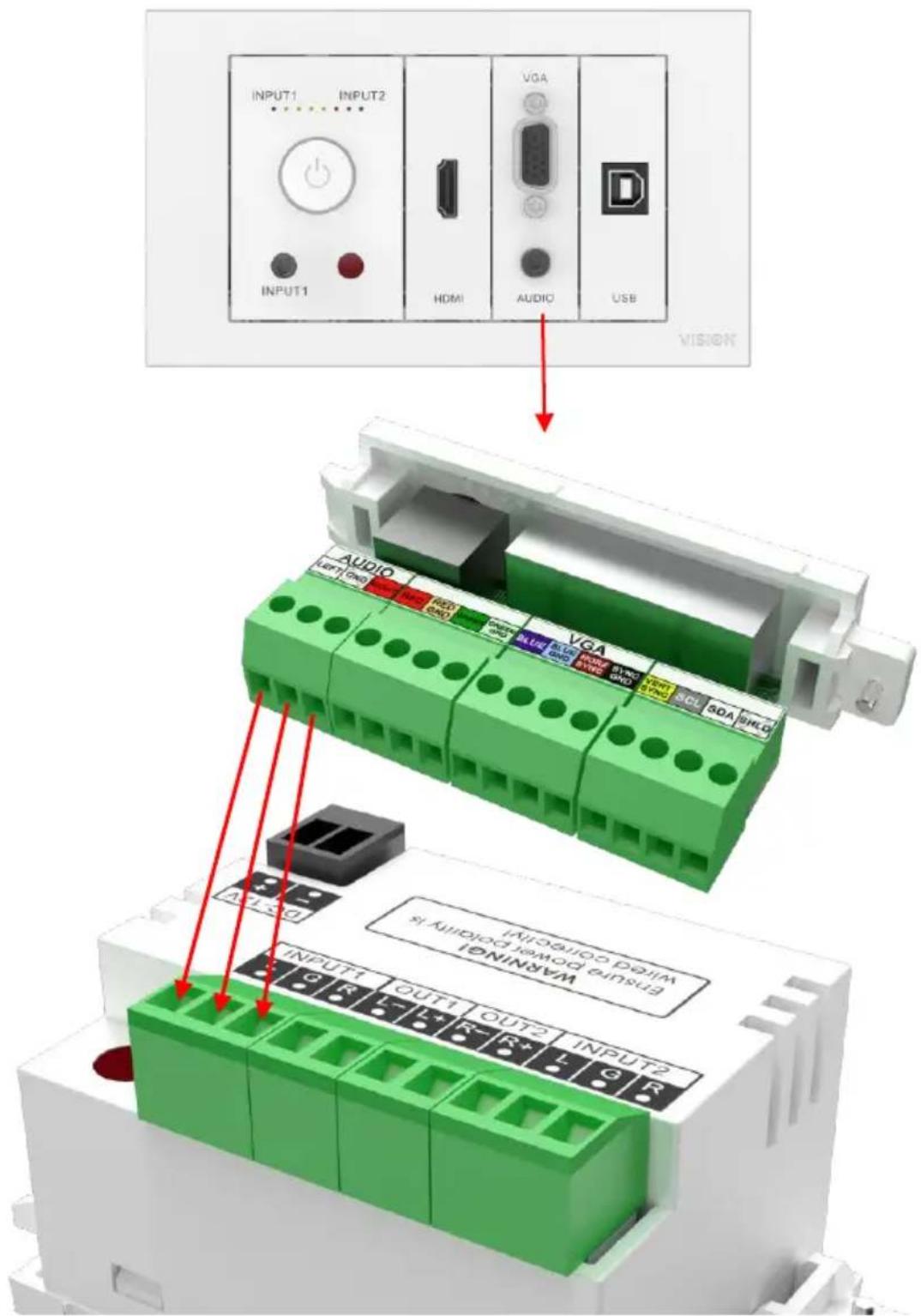

het onderstaande voorbeeld toont hoe een extra module wordt aangesloten. Er wordt een korte kabel bij de versterker geleverd om deze verbinding te maken.

INPUT1 INPUT2 HDMI VGA AUDIO USB VISION AUDIO HDMI VGA AUDIO SCL SOA SHLD A-1-50 WARNING INFORMATION #1.1M10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000 INPUT1 OUT1 OUT2 INPUT2

GEHEUGEN PROGRAMMEREN

Standaard keert de versterker bij inschakeling terug naar de laatst gebruikte ingang en het eerder ingestelde volume.

Om deze instelling te wijzigen, zodat het apparaat altijd op dezelfde ingang en een vast volume begint:

1. Houd de draaiknop, met de versterker in stand-by, gedurende 10 seconden ingedrukt. Blijf de knop ingedrukt houden.
2. Na 10 seconden zullen de ingangs-leds om en om knipperen. Laat de knop los wanneer de led Ingang 2 aan is.
3. Selecteer een ingang en stel een volume in. Druk gedurende langere tijd op de draaiknop om de versterker in stand-by te zetten. Hiermee worden de instellingen in het geheugen opgeslagen.

AFMETINGEN

Als uw systeem niet goed werkt, raadpleeg dan de volgende informatie. Als het probleem zich blijft voordoen, haal dan de stekker uit het stopcontact en neem direct contact op met uw tussenpersoon.

Probleem	Oplossing
Geen geluid	Schakel uit en controleer de aansluitingen.Controleer het outputniveau van de bronnen. Bijvoorbeeld het volume van een laptop.De chip van de versterker is beschermd tegen extreme temperaturen en overbelasting. Dit houdt in dat de chip zichzelf tijdelijk uitschakelt als de temperatuur ervan te extreem wordt (lager dan -40 °C of hoger dan 50 °C) of als de chip overbelast wordt. Als de omstandigheden weer normaal zijn, zal de chip zijn werking hervatten.
Het lichtnetlampje brandt niet	Controleer de netspanningsaansluitingen
Vervorming	Volume staat te hoogLuidsprekers kunnen versleten of beschadigd zijn
Er komt maar uit één kant geluid	Schakel uit en verwissel de aansluitingen van de uitgangen. Als het geluid nu aan de andere klant klinkt, is de versterker in orde.Verwissel de aansluitingen van de ingangen en controleer de kabels aan de ingangen.

SPECIFICATIES

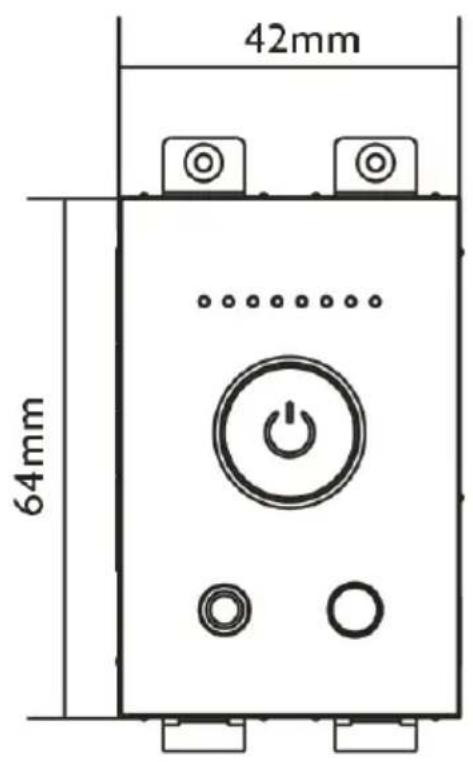

AFMETINGEN VERSTERKER: 42 x 64 x 36 mm / 1,65" x 2,8" x 1,57"

AFMETINGEN VERPAKKING: 86 x 86 x 45 mm / 3,39" x 3,39" x 1,77"

AFMETINGEN AFWERKING 86 x 86 x 8 mm / 3,39" x 3,39" x 0,31"

AFMETINGEN MET VERPAKKING: 240 x 205 x 63 mm / 9,45" x 8,07" x 2,48"

INGANGEN: 2 x Stereo-ingang via verwijderbare phoenix-connectoren

TC2-AMP3+TC2 BACKBOX2GTTECHNISCHE INFORMATIE:

2 x 25 W bij 8 Ohm

Totale harmonische vervorming: minder dan of gelijk aan 1% (20Hz\~22kHz)

Frequentierespons (lijn in): 80 Hz \~ 22 kHz (±2 dB)

Signaal-ruisverhouding (lijn in): meer dan of gelijk aan 98dB (klasse A)

Ingangsniveau/impedantie nominaal: lijn in 500mV/50k Ω

Stroomverbruik (nominaal): minder dan of gelijk aan 50 W

1 x contactdoos met één aansluiting
1 x kader voor één aansluiting
2 x ingangskabel 150 mm (5,9")
2 x niet-afgeschermde luidsprekerkabel, lengte 5m (16,4 ft)
1 x afstandsbediening met batterijen

VOEDING: 100-240v 50/60Hz AC externe voedingsbron - 15 volt/4 amp.

Transformator in laptopstijl. Wordt geleverd met 4 stroomsnoeren van 0,5 m met 8-vormige stekker: VK/EU/VS/AU. Lengte stroomsnoer: 4 m (13,1 ft).

Afmetingen transformator: 108 x 50 x 33 mm / 4,1" x 2" x 1,3"

GARANTIE: Levenslang retourneren

NORMEN: RoHS, AEEA, CE/EMC, FCC

LEVENSLANGE RETOURGARANTIE

Dit product wordt geleverd met een levenslange retourgarantie. Als er een probleem optreedt, moet u een GEDETAILLEERDE BESCHRIJVING van het defect geven.

Sommige producten van Vision zijn zeer technisch en vereisen probleemoplossing voor alle elementen van de installatie, omdat het ook kan voorkomen dat het niet het product van Vision is dat defect is. Hierdoor kan de leverancier weigeren een artikel te vervangen als er geen adequate beschrijving wordt gegeven.

• De garantie geldt uitsluitend voor de originele koper van het product en kan niet worden overgedragen.

• De garantie is van toepassing op het volgende:

• Defect van een willekeurige component, waaronder de voeding.

• Schade die wordt vastgesteld wanneer het product voor het eerst uit de verpakking wordt gehaald, mits deze binnen 24 uur na aankoop wordt gemeld.

- Als het product DOA (defect bij ontvangst) is, hebt u 21 dagen vanaf de aankoopdatum om de nationale distributeur op de hoogte te stellen via uw av-dealer.

- De oorspronkelijke koper is verantwoordelijk voor verzending van het product naar de door Vision aangewezen onderhoudsdienst.

- De aansprakelijkheid van Vision is beperkt tot de kosten van vervanging van de defecte eenheid onder garantie, met uitzondering van overlijden of lichamelijk letsel (EU85/374/EEG).

- Als het product niet langer wordt geproduceerd (EOL/end of line), biedt Vision restitutie in plaats van vervanging van het artikel.

- Deze garantie beschermt het product niet tegen defecten die worden veroorzaakt door misbruik, verkeerd gebruik, onjuiste installatie, instabiele of defecte voedingsingangen of aanpassingen.

Vision streeft ernaar binnen 5 werkdagen een vervangend artikel te verzenden. Het kan echter voorkomen dat dit niet mogelijk is, in welk geval zo snel als praktisch mogelijk een vervangend artikel zal worden verzonden.

JURIDISCHE DISCLAIMER: Omdat we ernaar streven onze producten te verbeteren, kunnen bovengenoemde gegevens zonder voorafgaande kennisgeving veranderen. Deze gebruikershandleiding wordt zonder garantie gepubliceerd en alle verbeteringen of wijzigingen in de gebruikershandleiding die noodzakelijk zijn als gevolg van typografische fouten, onjuistheden in de huidige informatie of verbeteringen aan programma's en/of de apparatuur kunnen op elk moment en zonder voorafgaande kennisgeving worden doorgevoerd. Dergelijke wijzigingen zullen in nieuwe edities van de gebruikershandleiding worden opgenomen.
