GEBRUIKSAANWIJZING AV1800 VISION

Indien van toepassing, zijn alle producten van Vision gecertificeerd en voldoen ze aan alle bekende lokale voorschriften die vereist zich voor een CB-certificaat. Vision garandeert dat alle producten volledig voldoen aan alle normen die van toepassing zich op verkoop in de EU en andere deelnemende landen.

Het product dat beschreiben staat in deze handleiding voldoet aan de normen van de BGS-richtlijn (EU richtlijn 2002/95/EG) en de AEEA-richtlijn (EU richtlijn 2002/96/EG). Dit product要去 aan het eind van de gebruiksduur voor recycling teruggebracht worden maar het verkooppunt.

WAARSCHUWING

WAARSCHUWING: RISICO OP ELEKTRISCHE SCHOK NIET OPENEN

WAARSCHUWING: OM HET RISICO OP EEN ELEKTRISCHE SCHOK TE VERMINDEREN, MAG DE BEHUIZING (OF ACHTERPLAAT) NIET VERWIJDERD WORDEN ER ZIJN GEEN ONDERDELEN DIE DE GEBRUiker ZELF KAN ONDERHOUDEN. LAAT ONDERHOUD AAN GEKWALIFICEERD PERSONEEL OVER.

Het symbool van de bliksemschicht in een gelijkzijdige driehoek is bedoeld om de gebruiker te attenderen op de aanwezigheid van Niet-geisoleerde 'gevaarlijke spanning' in het inwendige van het product, die sterk genoeg kan zijn om mensen een elektrische schok toe te dienen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te attenderen op de aanwezigheid van belangrijke instructies voor bediening en onderhoud (service) in de literatuur die bij het apparaat geleverd worden.

WAARSCHUWING: OM HET RISICO OP BRAND OF EEN ELEKTRISCHE SCHOK TE VERKLEINEN, HET APPARAAT NIET BLOOTSTellen AAN REGEN OF VOCHT.

'Vision' ontwikkt en importeert alle producten maar de EU. Vision is volledig eigendom van Azlan Logistics Ltd., dat geregisteerd is in England onder nr. 04625566 op adres Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. AEEA-registry: GD0046SY

VERKLARING INZAKE OORSPRONG

Alle producten van Vision worden gemaakt in de Volksrepubliek China.

GEBRUK UITSLUITEND HUISHOUDELIJKE STOPCONTACTEN

Als het apparaat aan een stopcontact worden aangesloten dat een hoger voltage levert, kan dat brandgevaar opleveren.

WEES VOORZICHTIG MET HET NETSNOER

Haal de stekker nooit uit het stopcontact door aan het snoer te trekken; trek algijd aan de stekker zich. Trekken aan het netsnoer kan het beschadigen. Als u van plan bent om uw apparaat gedurende langerearendiete gebruiken,haal dan de stekker uithetstopcontact. Plaats geen meubels of andere zware objcten op het snoer en probeer te voorkomen dat er zware objcten op vallen. Leg geen knoop in het netsnoer. Het snoer kan nicht alleen beschadigd worden, maar er kan ook kortsluiting optreden watervolgens brandgevaar oplevert.

Vermijd dat het product onder de volgende omstandigheden worden geinstalleerd:

Vochtige of natte plaatsen
- Plaatsen met direct zonlicht of zich bij verwarmingsapparatuur
- Extreem koude locaties
- Plaatsen met buitensporig veel vibratie of stof
- Slecht geventileerdeplaatsen

Stel dit product Niet bloot aan druppelen of spatten. ZET GEEN PRODUCTEN GEVULD MET VLOEISTOF OP OF IN DE BUURT VAN DIT PRODUCT!

Zorg voor het verplaatsen van het apparaat dat het netsnoer uit het stopcontact is gehald en ontkoppel kabels die op andere apparaten zijn aangesloten.

Als u een abnormale geur of rook opmerkt, schakel dit product dan meteen uit en haal de stekker uit het stopcontact. Neem contact op met uw tussenpersoon of met Vision.

VERPAKKING

Bewaar al het verpakkingsmaterial. Dat is essentieel voor vervoer in het geval dat het apparaat gerepareerd moet worden.

ALS HET APPARAAT NIET IN DE ORIGINELE VERPAKKING NAAR DE REPARATIEDIENST WORDT GERETOURNERE, ZAL SCHADE VEROORZAAKT Tijdens HET TRANSPORT NIET ONDER DE GARANTIE VALLEN.

WATTS

De meest consistente normen voor het meten van watts zijn 'Program Power' en 'RMS', waar die gemiddelde, aanhoudende niveaus meten.

Het afgegeven vermogen van een versterker verandert, afhankelijk van hoeveel luidsprekers erop aangesloten zich. Professionele fabrikanten geben het vermogen meestal waar op basis van 8 ohm. Fabrikanten met een minder goede nam geben het vermogen waar op basis van 4 ohm om het product krachtiger te lately lijken.

Deze versterker heeft een vermogen van:
2 x 25W (soms aangegeven als 50W) @ 8 ohm (twee luidsprekers aangesloten)
2 x 50W (soms aangegeven als 100W) @ 4 ohm (vier luidsprekers aangesloten)

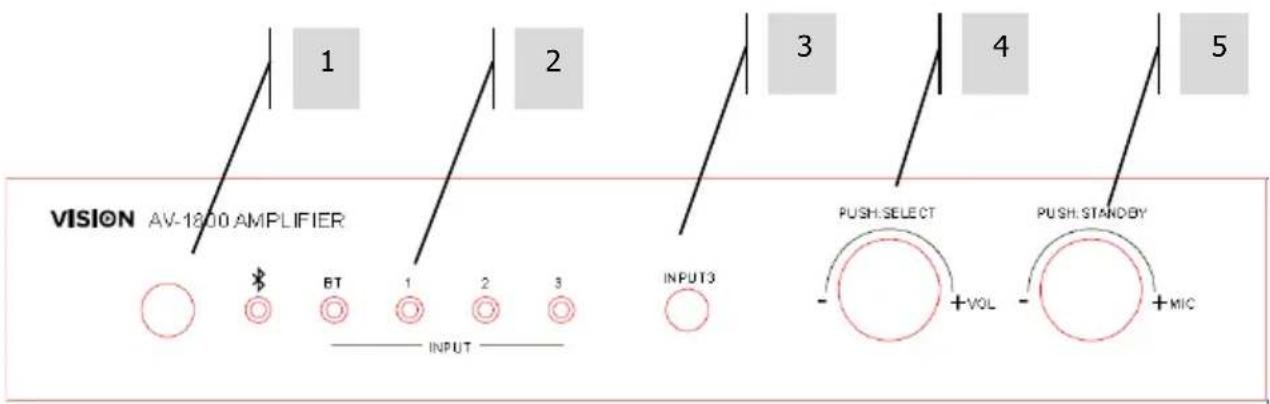

VOOR- EN ACHTERAANZICT

1. IR-ontvanger
2. Led actieve ingang
3. Lijningang 3 (ministekker 3,5 mm - kopie op achterpaneel)
4. Volume lijningang [drukken: ingangsselectie]
5. Versterking microfooningang [drukken: aan/uit]

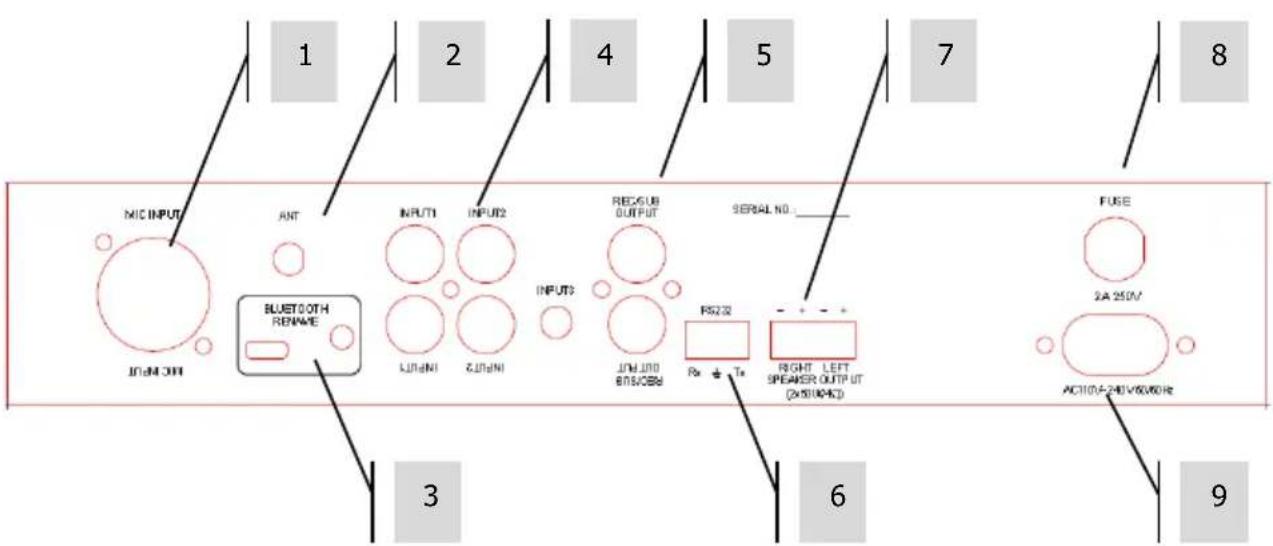

1. Microfooningang (gebalanceerd XLR)
2. Bluetooth-antenna
3. Micro-USB en knop voor Bluetooth-programmeermodus
4. Lijninqangen 1 - 3
5. Lijnuitgang
6. RS-232-bedieningsingang
7. Luidsprekeruitgangen
8. Zekering
9. Stroomingang (C8)

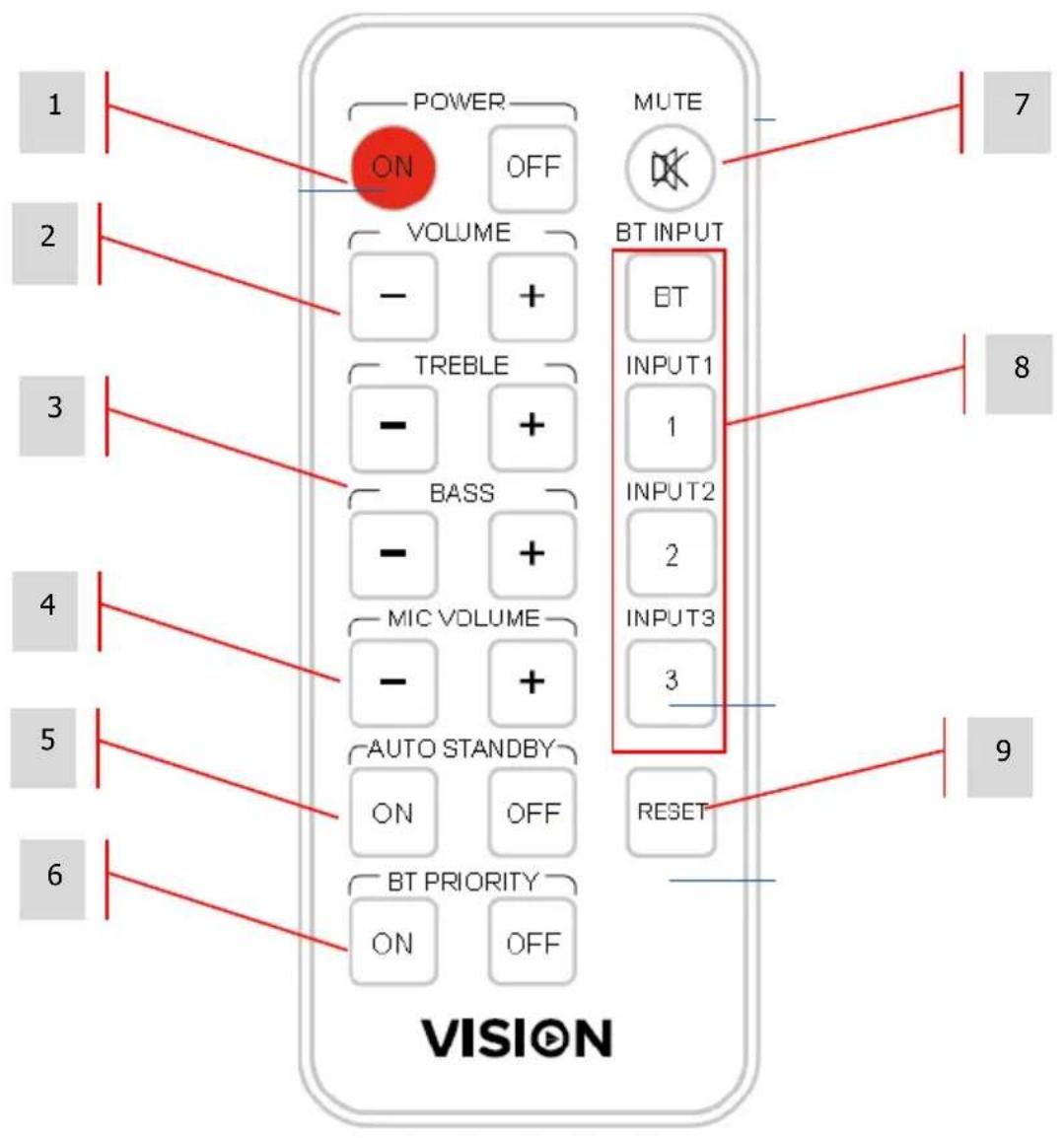

1. Inschakelen en uitschakelen
2. Volume lijningang
3. Tooninstallingen
4. Versterking microfooningang
5. Automatische stand-by uitschakelen
6. Automatisch schakelenaar Bluetooth
7. Dempen
8. Ingangsselectie
9. Toon resetten

INSTALLATIE

1. VERBIND INGANGEN EN UITGANGEN Er kuren tot twee paar luidsprekers aangesloten worden. Als de geleverde luidsprekerkabel Niet lang genoeg is, gebruik dan een nicht afgeschermde luidsprekerkabel met een dikte van 0,75mm ofeer.

OPMERKING 1: De garantie vervalt als u afgeschermde kabels gebruikt

OPMERKING 2: Dit is een digitale versterker met lage impedantie. Sluit geen '100 V lijn'-luidsprekers aan (gewoonlijk alle luidsprekers met t' in de onderdeelcode)

1. SLUIT DE NETSPANNING AAN De versterker zal worden ingeschakeld wonneer de stekker voor het eerst in het stopcontact worden gestoken.

2. SCHAKEL HET APPARAAT IN Selecteer dan de ingang en pas maar wens het volume aan.

Als de versterker overbelast raakt, schakelt deze uit voorzorg uit. Zet de werkingscondities terug aan een veilig niveau en start de versterker opnieuw op.

Wanner het ingangssignal langere vrij onder een drempelwaarde valt, za de versterker maar stand-by worden geschakeld. Wanner de versterker het signalaal wee oppakt, worden deze weer ingeschakeld.

MICROFOONINGANG

1. De microfooningang verschaft 'fantoomvermogen' (24 V) voor condensatormicrofoons zoals katheder- of grensvlakmicrofoons (PZM - pressure zone microphone).
   NB: Zorg dat het microfoonvolume laag staat als u de microfoons aansluit.
2. Het microfoonvolume kan onafhankelijk van de lijningangen worden aangepast.
3. Houd de microfoon Niet bij de luidspreker om feedback te vermijden.

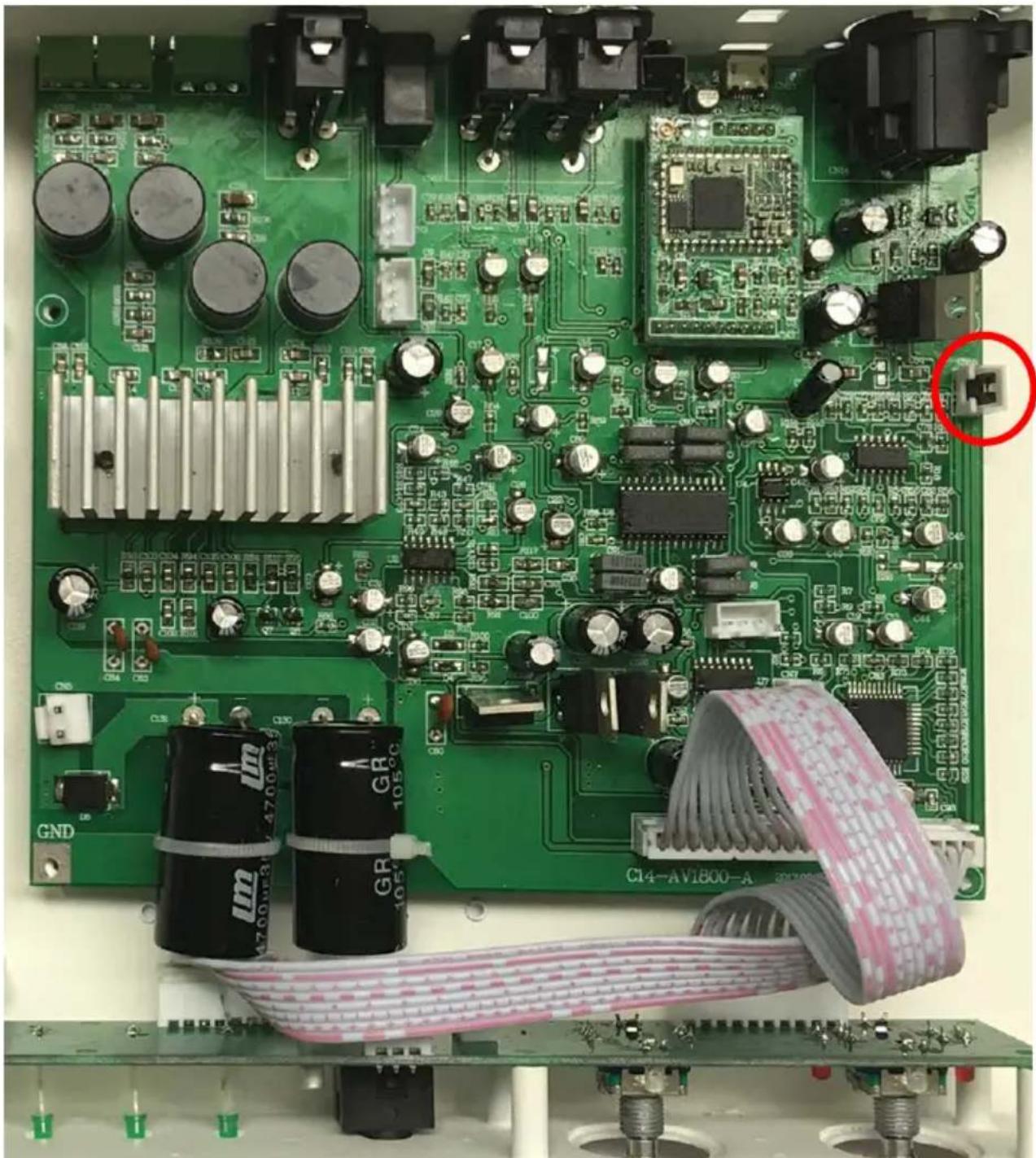

FANTOOMVERMOGEN UITSCHAKELEN

Brom- of zoemgeluiden können worden veroorzaakt door het fantoomvermogen. Schakel dezeuit door de getoonde jumper te VERWIJDEREN:

BLUETOOTH-INGANG

STANDAARD PIN: 0000

Wanner de versterker is ingeschakeld of wanner Bluetooth is geselecteerd, bevindt de Bluetooth-radio zich gedurende 10 Minutes in de koppelstand. De blauwe led zal in de koppelstand knipperen en blijven branden zodia de koppeling tot stand is gebracht.

Wanner 'Bluetooth Priority' aanstaat, za de versterker automatisch maar de Bluetooth-bron schakelen zodiae een apparaat is gekoppeld.

WIJZIG NAAM EN PIN VAN HET BLUETOOTH-APPARAAT

1. DOWNLOAD EN INSTALLLEER BLUESUITE-SOFTWARE (ALLEEN WINDOWS) VIA https://visionaudiovisual.com/techaudio/sp-1800p/
2. KOPPELE TELEFOON MET VERSTERKER
3. DRUK OP KNOP ACHTEROP VERSTERKER Loslaten zodra blauwe led aan voorzijde uitgaat
4. SLUIT PC AAN OP VERSTERKER MET USB-KABEL (NIET INBEGREPEN)

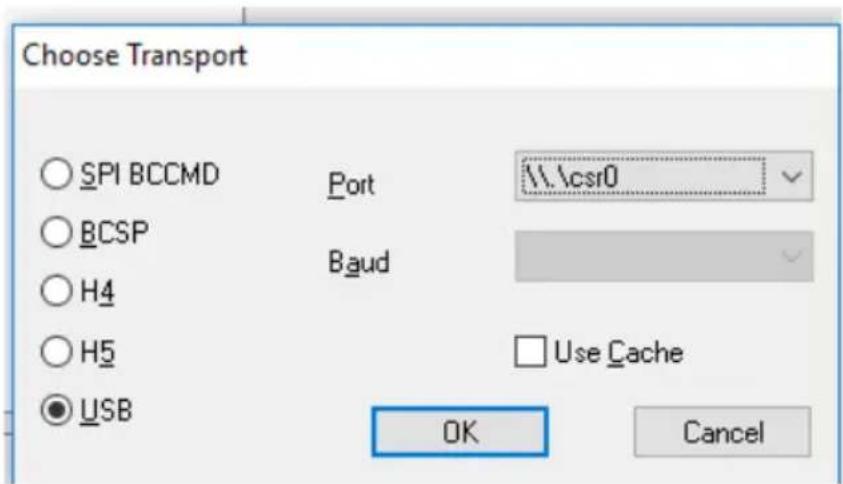

5. VOER PROGRAMMA PSTool UIT. Selecteer USB\csr0 poort zoals hieronder getoond

NB: als de poort nicht worden getoond, laad de drivers dan handmatig via C:|Program Files (x86)|CSR|BlueSuite 2.6.4|drivers

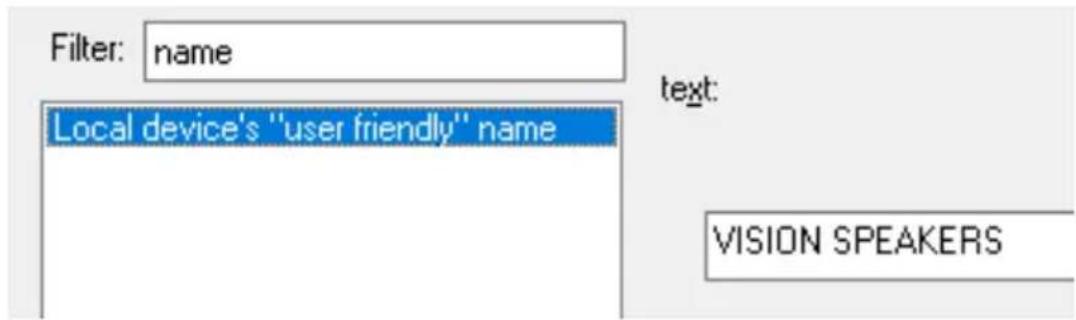

1. TYP 'NAAM' IN BIJ FILTER Pas aan en selecteer verzolgens Set

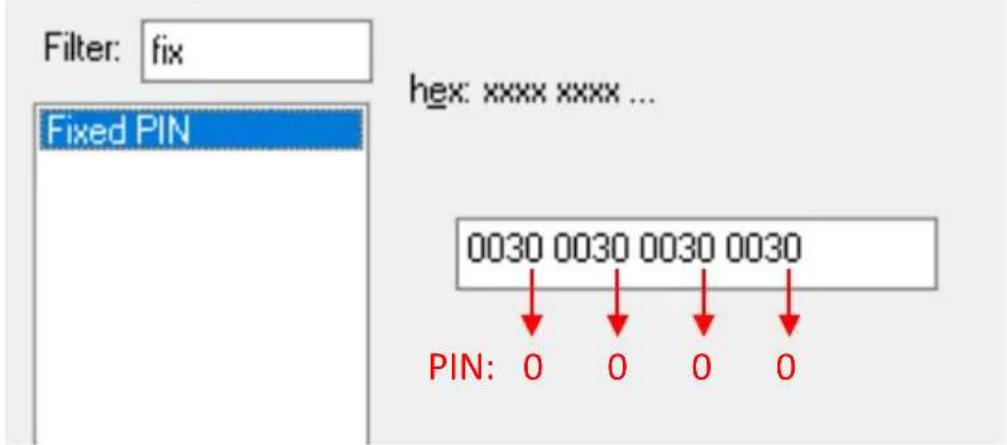

1. TYP 'FIX' IN BIJ FILTER De huidige pin in dit voorbeeld worden hieronder getoond:

Pas de pin (laatste cijfer van elke groep) aan en druk verwolgens op Set en Reset BC.

RS-232-CODES

Overdrachtssnelheid: 9600K

Stopbit: 1

Leveringsinterval >80 ms

Geen controlecijfer

Tabel 1: Opdrachtcodes

Hex-code	Op afstandsbediening	Functie
97 45 45	ON	Inschakelen / uit stand-by halen
97 46 46	OFF	Uitschakelen
97 47 47	MUTE	Dempen aan/uit
97 43 43	BT INPUT	Ingangsselectie BT
97 09 09	INPUT1	Ingangsselectie 1
97 0D 0D	INPUT2	Ingangsselectie 2
97 5E 5E	INPUT3	Ingangsselectie 3
97 15 15	TREBLE+	Treble gain verhogen met +1dB
97 07 07	TREBLE-	Treble gain verminderen met -1dB
97 19 19	BASS+	Bass gain verhogen met +1dB
97 16 16	BASS-	Bass gain verminderen met -1dB
97 5A 5A	RESET	Toon resetten
97 18 18	MIC+	Microfoonvolume + / dampen uit
97 0C 0C	MIC-	Microfoonvolume - / dampen uit
97 40 40	VOL+	Volume + / dampen uit
97 44 44	VOL-	Volume - / dampen uit
97 42 42	BTPRIORITY ON	BT PRIORITY AAN
97 52 52	BTPRIORITY OFF	BT PRIORITY UIT
97 08 08	AUTOSTANDBY ON	AUTOMATISCHE STAND-BY AAN
97 1C 1C	AUTOSTANDBY OFF	AUTOMATISCHE STAND-BY UIT

Tabel 2: Directe selectie volumecodes

Hex-code	Functie
97 A0 A0	Mastervolume op 0 (MIN) instellen
97 A1 A1	Mastervolume op 1 instellen
97 A2 A2	Mastervolume op 2 instellen
97 A3 A3	Mastervolume op 3 instellen
97 A4 A4	Mastervolume op 4 instellen
97 A5 A5	Mastervolume op 5 instellen
97 A6 A6	Mastervolume op 6 instellen
97 A7 A7	Mastervolume op 7 instellen
97 A8 A8	Mastervolume op 8 instellen
97 A9 A9	Mastervolume op 9 instellen
97 AA AA	Mastervolume op 10 instellen
97 AB AB	Mastervolume op 11 instellen
97 AC AC	Mastervolume op 12 instellen
97 AD AD	Mastervolume op 13 instellen
97 AE AE	Mastervolume op 14 instellen
97 AF AF	Mastervolume op 15 instellen
97 B0 B0	Mastervolume op 16 instellen
97 B1 B1	Mastervolume op 17 instellen
97 B2 B2	Mastervolume op 18 instellen
97 B3 B3	Mastervolume op 19 instellen
97 B4 B4	Mastervolume op 20 (max.) instellen

Hex-code	Functie
97 D0 D0	Microfoovolume op 0 (min.) instellen
97 D1 D1	Microfoovolume op 1 instellen
97 D2 D2	Microfoovolume op 2 instellen
97 D3 D3	Microfoovolume op 3 instellen
97 D4 D4	Microfoovolume op 4 instellen
97 D5 D5	Microfoovolume op 5 instellen
97 D6 D6	Microfoovolume op 6 instellen
97 D7 D7	Microfoovolume op 7 instellen
97 D8 D8	Microfoovolume op 8 instellen
97 D9 D9	Microfoovolume op 9 instellen
97 DA DA	Microfoovolume op 10 instellen
97 DB DB	Microfoovolume op 11 instellen
97 DC DC	Microfoovolume op 12 instellen
97 DD DD	Microfoovolume op 13 instellen
97 DE DE	Microfoovolume op 14 instellen
97 DF DF	Microfoovolume op 15 instellen
97 E0 E0	Microfoovolume op 16 instellen
97 E1 E1	Microfoovolume op 17 instellen
97 E2 E2	Microfoovolume op 18 instellen
97 E3 E3	Microfoovolume op 19 instellen
97 E4 E4	Microfoovolume op 20 (max.) instellen

Tabel 3: Retourcodes

HEX-code	Naam	Functie	Retourcodes		Opmerkingen
97 20 20	STANDBY	Luidspreker in actieve status	0	1	Aan / Geen foulen = 1 UIT / Stand-by = 0
97 21 21	MUTE	Dempen aan/uit	0	1	Dempen uit = 0 Dempen = 1
97 22 22	PT2314E_SELECT	Ingangssele ctie	0	3	Bluetooth = 0 Ingang 1 = 1 Ingang 2 = 2 Ingang 3 = 3
97 23 23	PT2314E_GAIN_GET	Volumeverst erking	0	20	Totaal 20 stappen
97 24 24	PT2314E_B_GAIN_GET	Bass gain	0	14	Totaal 14 stappen
97 25 25	PT2314E_T_GAIN_GET	Treble gain	0	14	Totaal 14 stappen
97 26 26	BT_BIT	Bluetooth-status	0	2	BT gekoppeld = 0 BT koppelen = 1 BT UIT = 2
97 27 27	BT_PRIORITY	Status BT Priority	0	1	BT PRIORITY UIT = 0 BT PRIORITY AAN = 1
97 28 28	AUTO_STANDBY	Status automatisch stand-by	0	1	Automatische stand-by UIT = 0 Automatische stand-by AAN = 1
97 29 29	M62429FP_GAIN_GET	Versterking microfoonvol ume	0	20	Totaal 20 stappen

NB: Stand-by wordt automatisch geactiveerd na 30 minutes dempen of inactiviteit. Elke aanpassing schakelt stand-byuit.

PROBLEM OPLOSSEN

Als uw systemem Niet goed werk, raadpleeg dan de volgende informatatie. Als het probleem zich blijft voordoen, haal dan de stekkeruit het stopcontact en neem direct contact op met uw dealer.

Probleem	Oplossing
Geen geluid	Schakel het apparaat uit en controllerer de aansluitingen. Controller het uitgangsiveau van de brunnen. Bijvoorbeeld het volume van een laptop.
De microloon staat zacht	Sommige microfoons hebben een gain-schakelaar. Raadpleeg de handleiding.
Het voedingslampje brandt Niet	Controller de netspanningsaansluitingen Abnormale belasting. Schakel het apparaat uit, koppel een,aantal luidsprekers los en test nogmaals
Vervorming	Versterking van ingang is te hoog Volume staat te hoog Luidsprekers konnen versleten of beschadigd zich
Feedback	Zet de microloon zachter of verplaatst deze bij de luidsprekers vandaan
Er komt maar uit=eén=kant geluid	Schakel het apparaat uit en verwissel de aansluitingen van de uitgangen. Als de Kant waar geluid uitkommen is veranderd, is de versteker in orde - het probleem wordenveroorzaakt door de luidsprekers. Verwissel de aansluitingen van de ingangen en controllerer de kabels bij de ingangen.

SPECIFICATIES

AFMETINGEN VERSTERKER: 236 × 215 × 64 mm / 9,05'' × 8,46'' × 2,56'' (breedte x diepte x lenghte) zonder knuppen en aansluitingen

AFMETINGEN VERPAKKING: 415 × 230 × 80 ~mm / 16,34'' × 9,06'' × 3,15''

1 Bluetooth-ingang
1 microfooningang via gebalanceerde XLR

UITGANGEN

1 stereo-uitgang op lijnniveau via phono-connectoren (post-mix)

Digital 2 x 50 W bij 8 ohm

Totale harmonische vervorming < 1%

Frequentriespons (line-in): 20Hz 20kHz

Signaal-ruisverhouding (line-in): 75 dB

Ingangsniveau / impedantie nominaal: line-in 800 900mV / 47 kilo-ohm

Temperatuurbereik in bedrijf: 0 tot +40 °C (32 tot +104 °F)

Stroomverbruik (nominal): < = 125 W

MEEGELEVERDE ACCESSOIRES

1 x 2-phono-noar-2-phono-kabel, lengte 2 m
1 x 3,5 mm-naar-3,5 mm-ministekkerkabel, lengte 2 m
2 x Niet-afgeschermde luidsprekerkabel, lengte 5 m
1 x C7-voedingskabel VK 8-vormig, lenghte 1,8 m
1 x C7-voedingskabel Euro 8-vormig, lenghte 1,8 m
1 x C7-voedingskabel AU 8-vormig, lenghte 1,8 m
1 x C7-voedingskabel VS 8-vormig, lenghte 1,8 m
1 x afstandsbediening (inclusief batterij: CR2025 3V Li-Mn)

VOEDING: 100 240V interne voeding

GARANTIE: 3aar retourgarantie

Dit product worden geleverd met een levenslange retourgarantie. Als er een probleem optreedt,要去 een GEDETAILLEERDE BESCHRIJVING van het defect gehen.

Sommige producten van Vision zijn zeer technisch en vereisen probleemoplosing voor alle elementen van de installment, waar het ook kan voorkomen dat het Niet het product van Vision is dat defect is. Hierdoor kan de leverancier weigeren een artwork te verrangen als er geen adequate beschrijving worden gegeven.

• De garantie geldt uitsluitend voor de originele koper van het product en kan nicht worden overgedragen.
• De garantie is van toepassing op het volgende:

Defect van een willekeurige component, waaronder de voeding.
Schade die wordt vastgesteld wonneer het product voor het eerst uit de verpakking worden gehaal, mits deze binnen 24 uu na aankoop worden gemeld.

• Als het product DOA (defect bij ontvangst) is, hebt u 21agation vanaf de aankoopdatum om de nationale distributeur op de hoogte te stellen via uw av-dealer.
• De oorspronkelijke koper is verantwoordelijk voor verzending van het product maar de door Vision aangewezen onderhoudsdienst.
• De aansprakelijkheid van Vision is beperkt tot de kosten van verranging van de defecte eenheid onder garantie, met uitzondering van overlijden of lichamelijk letsel (EU85/374/EEG).
• Als het product zich langer worden geproduced (EOL/end of line), biedt Vision restitutie inplaats van verranging van het articlel.
• Deze garantie beschermt het product Niet gegen defecten die worden veroorzaakt door misbruik, verkeerd gebruik, onjuiste installmentie, instabiele of defecte voedingsingangen of aanpassingen.

Vision streett ernaar binnen 5 werkdaten een verrangend articel te verzenden. Het kan darüber voorkomen dat dit Niet möglich is, in welt geval zo snel als praktisch möglich een verrangend articel zal worden verzonden.

JURIDISCHE DISCLAIMER: Omdat we ernaar streven once producten te verbeteren, kuren bovengenoemde geevens zonder voorafgaande kennisgeving veranderen. Deze gebruikershandleiding worden zonder garantie gespubliceerd en alle verbeteringen of wijzigingen in de gebruikershandleiding die noodzakelijk zijn als gevolg van typografische fouten, onjuisteden in de huidige informatie of verbeteringen aan programma's en/of de apparatuur kunnen op elk moment en zonder voorafgaande kennisgeving worden doorgevoerd. Dergelijk wijzigingen zullen in neue edities van de gebruikershandleiding worden opgenomen.
