GEBRUIKSAANWIJZING TM-CAGE120 VISION

Gefeliciteerd met uw aanschaf van de Vision TM-KOOI TECHMOUNT. Om een optimale performance te waarborgen, adviseren we u deze gebruikershandleiding goed door te lezen en het product uitsluitend te gebruiken volgens de beschreven instructies. Voor een elektronische versie van de handleiding en uitgebreide informatie, gaat u naar www.visionaudiovisual.com

WAARSCHUWINGEN

Neem tijdens de installatie de geldende wetgeving voor veiligheid en gezondheid op de werkplek in acht:

- Bevestig de beugel aan een goedgekeurde draagconstructie. DE KOOI OF BEUGEL MAG NOOIT DIRECT

AAN EEN VERLAAGD PLAFOND WORDEN BEVESTIGD!

• Voer niet boven uw macht snij- of boorwerkzaamheden aan de onderdelen uit. Dergelijke werkzaamheden dienen op vloerniveau, met behulp van de juiste veiligheidsuitrusting te worden uitgevoerd.
• Voorkom dat u te ver moet reiken; de ladder zou kunnen omvallen.
• SWL (veilig laadvermogen): 7kg

Als u twijfelt over het laadvermogen van de constructie waaraan u de beugel monteert, adviseren we u er voorzichtig met uw lichaamsgewicht aan te gaan hangen. Als u onzeker bent of u dit wel wilt doen, dan is de constructie waarschijnlijk niet veilig. Dit is een diefstalvertragend product dat geen garanties biedt voor de veiligheid van uw projector.

De alarmbatterijen dienen tijdens de installatie, en vervolgens op jaarbasis te worden getest. De aansprakelijkheid van Vision is beperkt tot de in de garantie vermelde voorwaarden.

Vision maakt als partner deel uit van het productiecertificeringssysteem van TÜV SÜD. Alle van toepassing zijnde certificeringen zijn door TÜV afgegeven. 'Vision' ontwikkelt en importeert alle producten naar de EU. Vision is volledig eigendom van Azlan Logistics Ltd, dat geregistreerd is in Engeland onder nr. 04625566 op het adres 'Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH'

ReHS WEE/ABD047SY TUV SUD CE

INHOUD

8 x zijpanelen (worden apart verkocht)

INSTALLATIEVOORSCHRIFTEN

Let op: teneinde een optimale veiligheid van de constructie te realiseren, dienen de afmetingen van de kooi zo goed mogelijk overeen te komen met die van de projector.

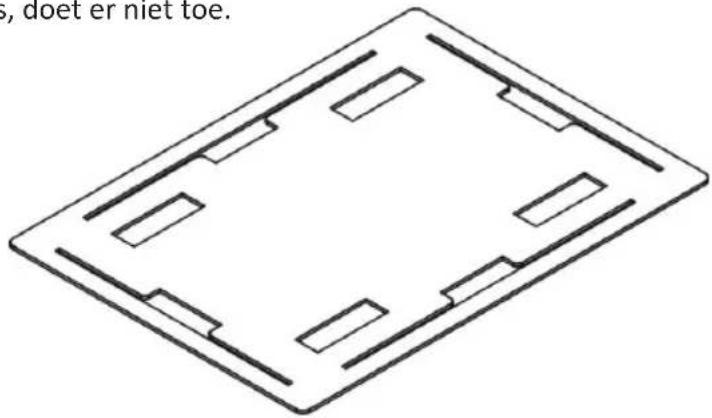

1. Plaats de onderplaat waterpas op een krasvast oppervlak. Welke kant boven of onder is, doet er niet toe.

, doet er niet toe.

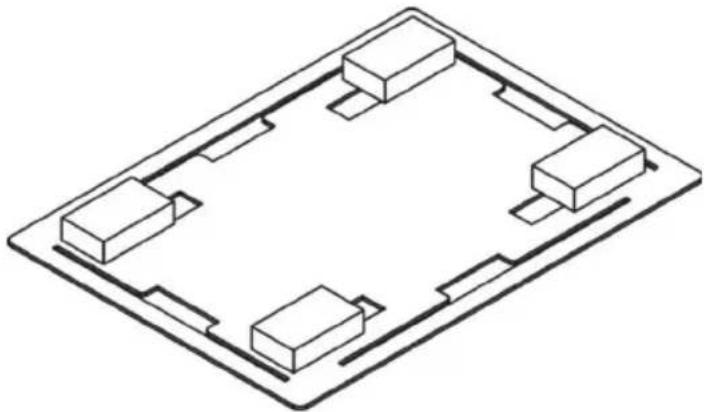

1. Plaats de vier schuimblokken op de hoeken van de onderplaat.

1. Zet de projector vervolgens voorzichtig op z'n kop op de schuimblokken.

Let op 1: Plaats de schuimblokken zodanig dat ze NIET op de functietoetsen op de bovenkant van de projector kunnen drukken.

Let op 1: De schuimblokken zijn, ten behoeve van gebruik voor projectors die geen vlakke bovenplaat hebben, beschikbaar in vier diktes. Maak de nodige aanpassingen om ervoor te zorgen dat de projector waterpas is.

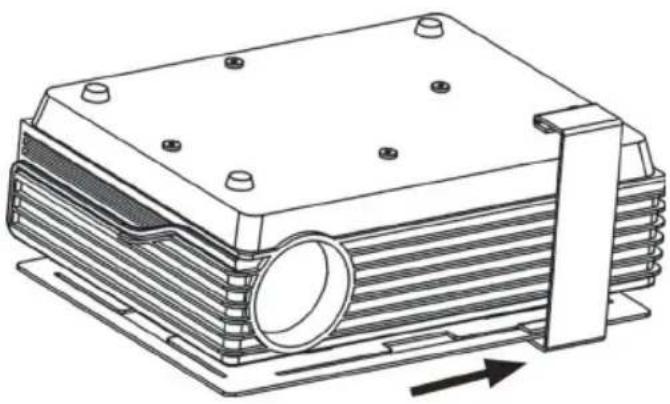

1. Zijpanelen aan de LANGE ZIJDEN van de onderplaat monteren.

Stap 1:

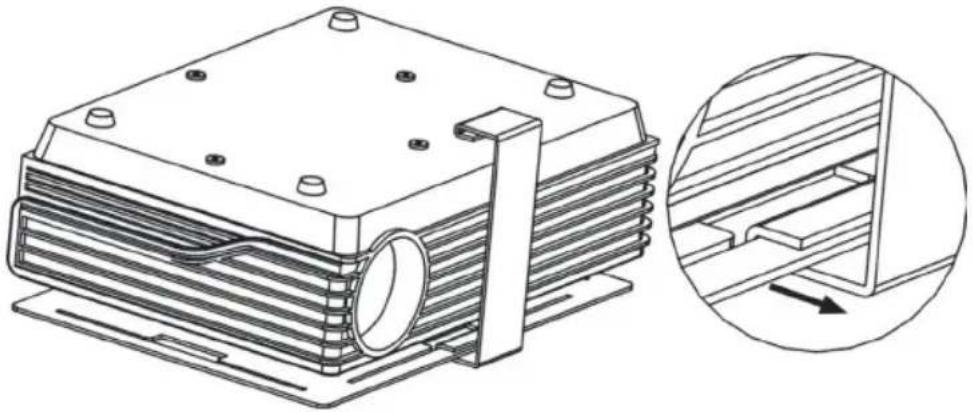

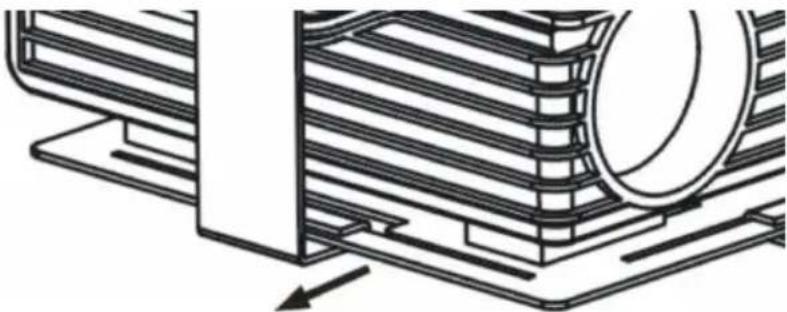

Til de onderplaat op en haak het zijpaneel in de inkeping in het midden.

Schuif het paneel richting een hoek tot het niet verder kan.

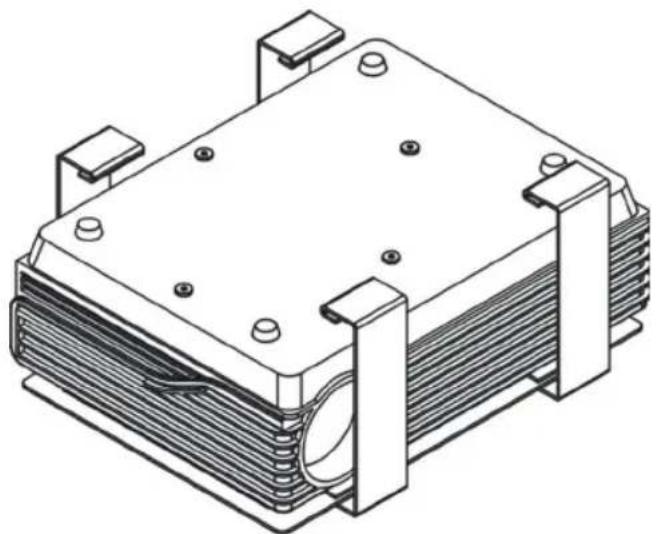

Herhaal dit totdat aan weerszijden twee zijpanelen zijn gemonteerd.

Let op: Als de projectorlens het onmogelijk maakt om alle acht te monteren, dan kan, op voorwaarde dat de kooi nauw om de projector sluit, voor een veilige installatie worden volstaan met de montage van slechts zeven zijpanelen. Dit is echter alleen mogelijk wanneer er geen manoeuvreerruimte bestaat tussen de projector en de kooi.

1. Bovenplaat plaatsen.

Stap 1:

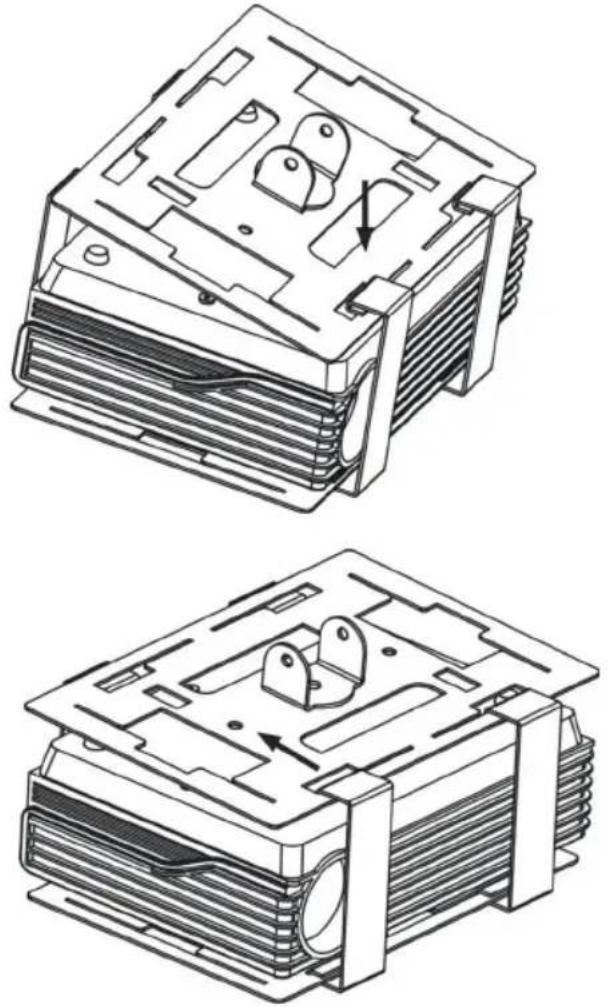

Plaats de bovenplaat op de projector en haak de al gemonteerde zijpanelen beurtelings, zijde na zijde, in de plaat. Dit moet mogelijk zijn zonder te forceren.

Stap 2:

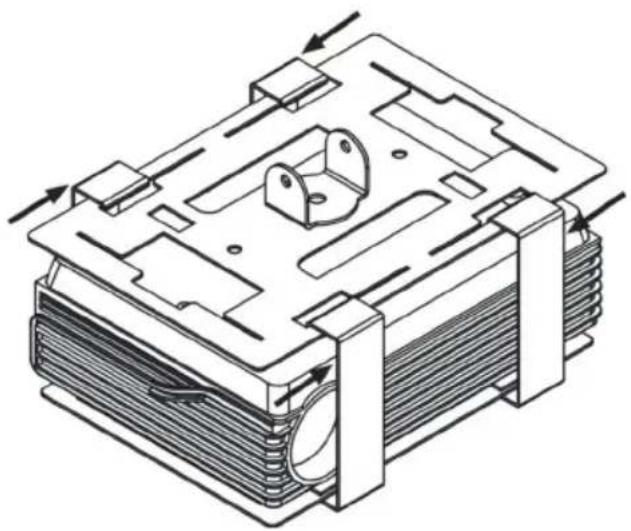

Schuif de zijpanelen richting het midden tot ze niet verder kunnen.

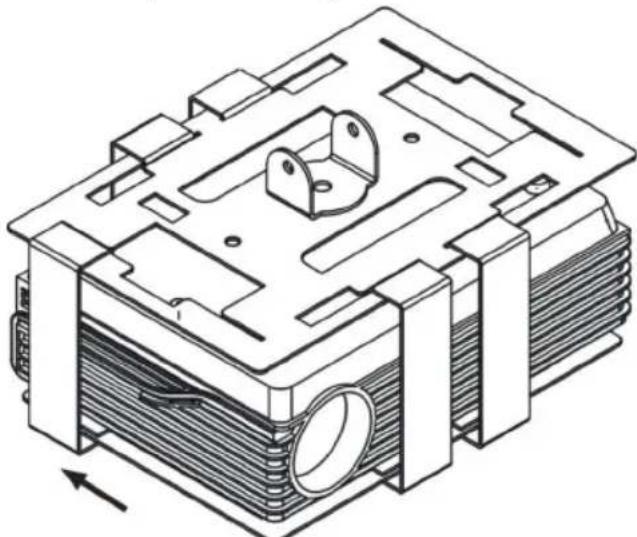

1. Zijpanelen aan de LANGE ZIJDEN van de onderplaat monteren.

Step 1:

Til de onderplaat op en haak het zijpaneel in de inkeping in het midden.

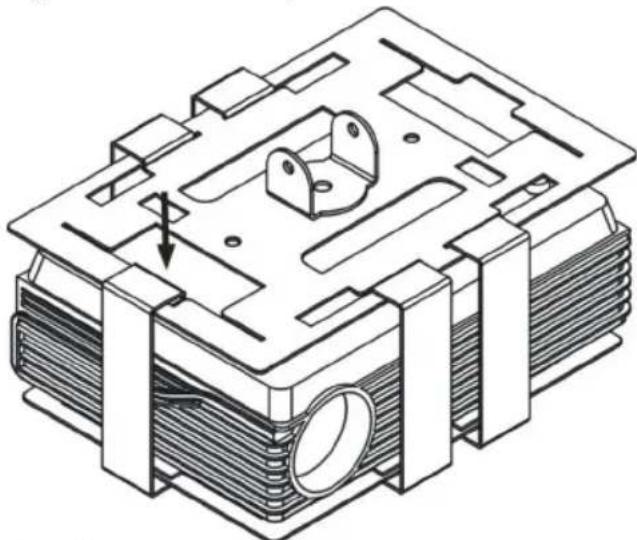

Duw de bovenplaat nu voorzichtig naar beneden en haak de bovenkant van het zijpaneel in de bovenplaat.

Schuif het paneel richting een hoek tot het niet verder kan.

Herhaal dit totdat aan weerszijden twee zijpanelen zijn gemonteerd.

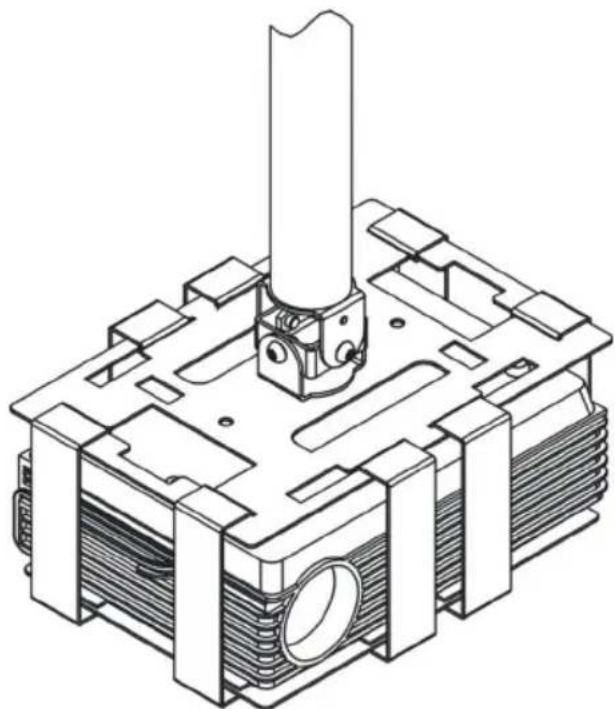

1. Plafond- of muurbeugel van projector monteren.

wordt uitgevoerd als de projectorbeugel al aan het plafond is gemonteerd.

De Vision-beugels op de bovenplaat van de TM-CAGE worden met behulp van de bij de Vision-beugels meegeleverde, zeskantige (inbus) veiligheidssbouten bevestigd.

1. Leid de kabels neerwaarts langs de projectorbeugel en sluit de projector aan.

2. Schakel de projector in. Pas de hoogte en hoek van de projector aan en draai de stelbouten aan.

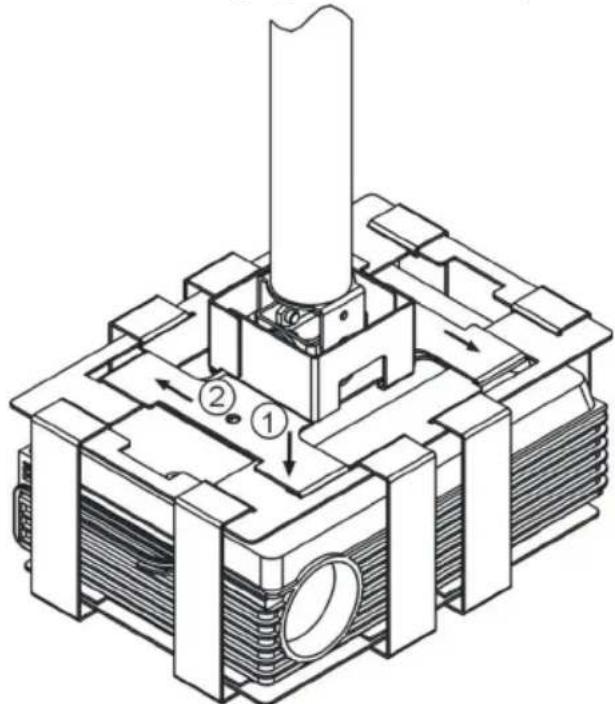

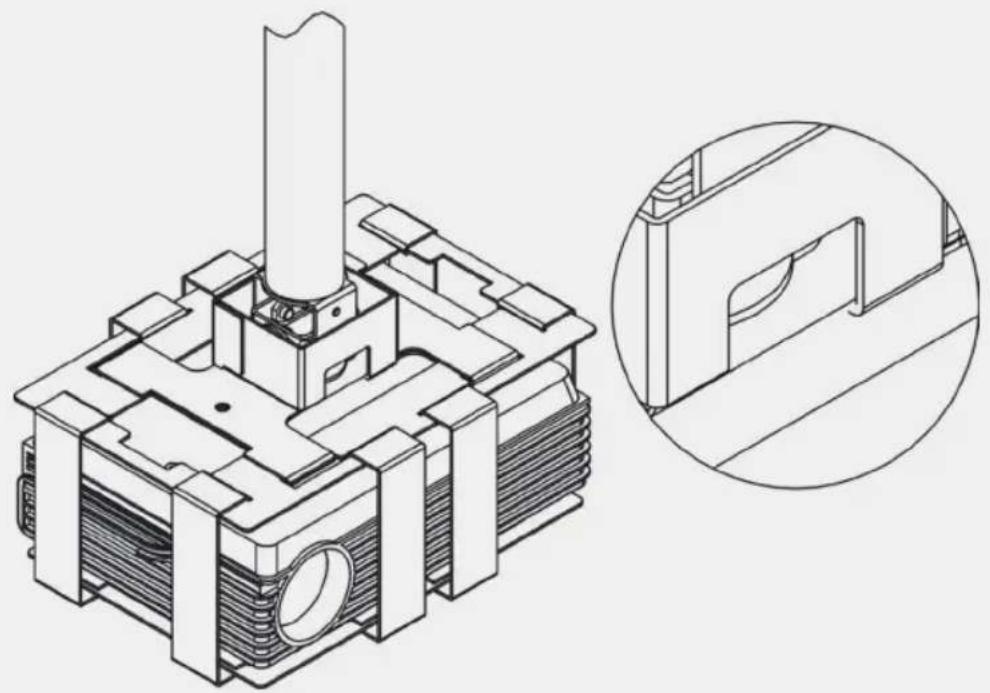

3. Monteer de toegangsblokkerende kragen

Daarna voorzichtig in de inkeping aan de beide uiteinden van de lange zijde plaatsen en op hun plek schuiven. Het 8mm-gat op de bovenkant en het 8mm-gat van de bovenplaat moeten precies op elkaar passen.

NB: via de inkeping onderin de kraag kunnen de kabels via de beugelpen het plafond in worden geleid.

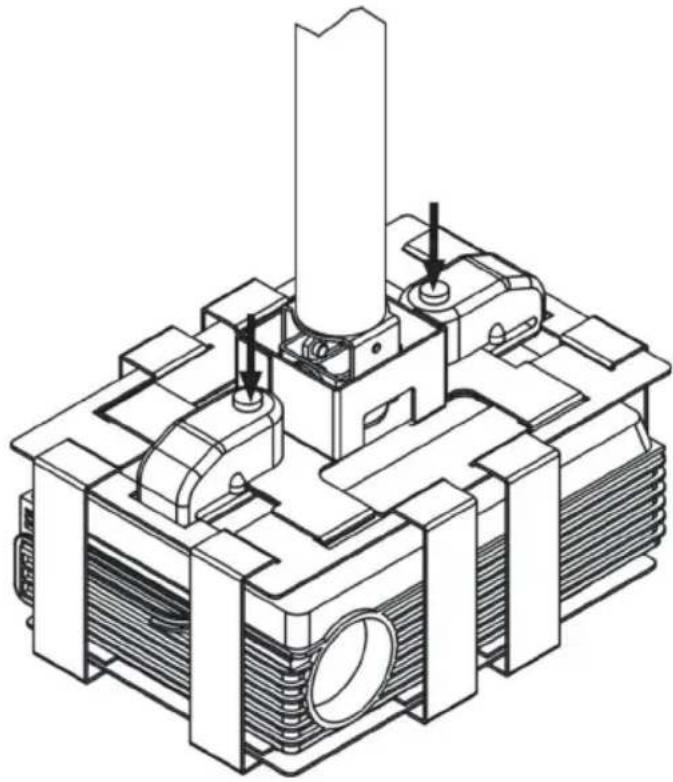

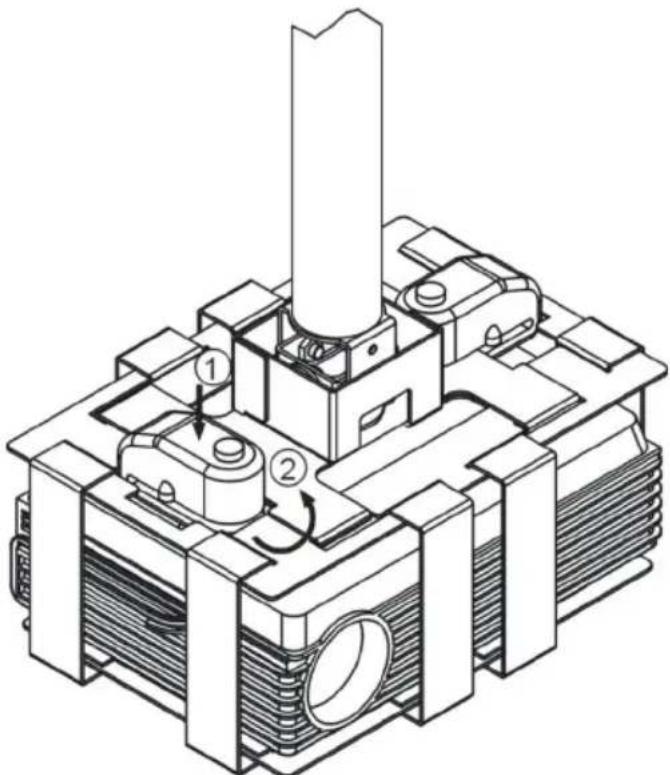

Plaats het slot naast de inkeping op de korte zijde van de bovenplaat.

Draai het slot 90°. Plaats de slotpen op het 8mm-gat aan de bovenkant van de toegangsblokkerende kraag.

Stap 3:

Druk op het slot om het te sluiten.

In ieder slot zitten af-fabriek 6 x LR44 (AG13) batterijen geïnstalleerd.

1. Als het slot wordt gesloten, zal het een pieptoon geven ter bevestiging van de inschakeling. Na 15 seconden is het alarm geactiveerd.

2. Als het slot wordt gemanipuleerd, geeft het 3 waarschuwingstonen. Bij aanhoudende manipulatie, zal na 5 seconden het alarm afgaan.

3. Als, bij het afgaan van het alarm, gedurende 35 seconden geen manipulatie wordt waargenomen, zal het alarm stoppen en weer overschakelen naar de actieve modus.

GARANTIE

Dit product heeft een retourgarantie van 2 jaar, ingaande vanaf de aankoopdatum. De garantie geldt uitsluitend voor de koper van het product en kan niet worden overgedragen.

Om twijfel te voorkomen, geldt de informatie die de erkende nationale distributeur bij het aankooppunt heeft geregistreerd als bewijs. Aansprakelijkheid van de producent en het aangewezen onderhoudsbedrijf beperkt zich tot de reparatie- of vervangingskosten van de defecte unit die onder de garantie vallen, met uitzondering van lichamelijk of dodelijk letsel (EU85/374/EEC). De garantie is van toepassing op het volgende:

• Onjuiste hantering resulterend in een niet veilig functioneren conform het aanbevolen laadvermogen (SWL).
• Gebrekkige afwerking resulterend in het niet naar behoren kunnen monteren van het product.
• Externe corrosie op voorwaarde dat dit binnen 24 uur na aankoop wordt vastgesteld. De binnenkant van de buis heeft geen poedercoating, er kan in de loop van de tijd dus een lichte vorm van corrosie ontstaan. Dit is normaal en zal het laadvermogen van het product niet nadelig beïnvloeden, dit valt dan ook niet onder deze garantie.

Wanneer u een probleem ondervindt met dit product, neem dan contact op met de AV-dealer bij wie u het product hebt gekocht. De eerste aankoper is verantwoordelijk voor verzending van het product naar de door de producent aangewezen reparatiedienst.

We streven ernaar om gerepareerde units binnen 5 werkdagen te retourneren, dit zal echter niet altijd mogelijk zijn. In een dergelijk geval zullen we de units zo snel mogelijk retourneren. Deze garantie geldt niet voor defecten aan het product veroorzaakt door misbruik, verkeerd gebruik of een onjuiste installatie tengevolge van het niet opvolgen van de voorschriften en instructies in deze handleiding.

Indien er sprake is van een defect dat niet onder deze garantie valt, wordt de eigenaar de optie geboden om de voor reparatie benodigde werkuren en onderdelen tegen het standaardtarief van het onderhoudsbedrijf te laten repareren.
