| Typ produktu | Klatka bezpieczeństwa dla projektora |
| Marka | VISION |
| Model | TM-CAGE120 |
| Zastosowanie | Ochrona antykradzieżowa i montaż na suficie lub ścianie |
| Robocze obciążenie bezpieczne (CPS) | 7 kg |
| Zasilanie alarmu | 6 baterii LR44 (AG13) (wstępnie zamontowane) |
| Funkcja alarmu | Alarm dźwiękowy w przypadku przedłużającego się ruchu (5 sekund) |
| Czas uzbrojenia | 15 sekund po zamknięciu |
| Czas rozbrojenia po ruchu | 35 sekund bez ruchu |
| Panele boczne | Nie dołączone (sprzedawane osobno) |
| Materiały | Stal z powłoką proszkową na zewnętrznych powierzchniach |
| Mocowanie | Kompatybilne z hakami VISION do sufitu lub ściany |
| Dołączone akcesoria | 2 zamki (blokady dyskowe) z kluczami, 2 opaski zapobiegające dostępowi |
| Bezpieczeństwo | Nie montować na suficie podwieszanym; przetestować konstrukcję swoim ciężarem |
| Montaż | Szczegółowe instrukcje w ulotce |
| Konserwacja | Sprawdzać baterie alarmu co roku |
| Gwarancja | 2 lata (zwrot do warsztatu) |
| Certyfikacja | TÜV SÜD (partner) |
| Kraj pochodzenia | Zaprojektowany i importowany do UE przez Vision (Wielka Brytania) |
| Kompatybilność | Dopasowuje się do różnych projektorów dzięki piankowym blokom 4 grubości |
Często zadawane pytania - TM-CAGE120 VISION
Pytania użytkowników dotyczące TM-CAGE120 VISION
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Akcesoria do projektora w formacie PDF za darmo! Znajdź swoją instrukcję TM-CAGE120 - VISION i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TM-CAGE120 marki VISION.
INSTRUKCJA OBSŁUGI TM-CAGE120 VISION
Gratulujemy zakupu uchwytu Vision TM-CAGE TECHMOUNT. Aby w pełni wykorzystać możliwości produktu, należy zapoznać się z niniejszą instrukcją obsługi i ściśle przestrzegać podanych w niej zaleceń. Elektroniczną wersję tej instrukcji oraz dodatkowe informacje można znaleźć na stronie www.visionaudiovisual.com
OSTRZEŻENIA
Podczas montażu uchwytu należy przestrzegać obowiązujących przepisów bezpieczeństwa i higieny pracy:
- Uchwyt można zamocować wyłącznie na konstrukcji nośnej o znanym udźwigu.
MOCOWANIE KLATKI LUB UCHWYTU BEZPOŚREDNIO NA SUFICIE PODWIESZANYM JEST ZABRONIONE!
- Nie wykonywać nacięć ani nawiertów w częściach znajdujących się powyżej głowy osoby montującej produkt. Tego rodzaju prace powinny być wykonywane z użyciem odpowiedniego sprzętu do pracy na wysokości ustawionego na podłodze.
- Unikać nadmiernego wychylania się z drabiny, ponieważ grozi to jej przewróceniem.
- Dopuszczalne obciążenie robocze: 7 kg
Jeśli nie jest znana wartość udźwigu konstrukcji nośnej, na której montowany jest uchwyt, zalecamy przetestowanie jej, obciążając ją własnym ciężarem ciała, z zachowaniem odpowiednich środków ostrożności. Jeśli nie można bezpiecznie przetestować konstrukcji, oznacza to, że prawdopodobnie nie nadaje się ona do montażu uchwytu.
Niniejszy produkt został wyposażony w zabezpieczenie antykradzieżowe, niemniej jednak nie gwarantuje bezpieczeństwa projektora.
Baterie sygnalizacji alarmowej należy przetestować podczas montażu uchwytu, a następnie w odstępach rocznych. Odpowiedzialność firmy Vision jest ograniczona do warunków określonych w gwarancji.
Produkty firmy Vision są objęte systemem certyfikacji wyrobów prowadzonym przez TÜV SÜD. TÜV dostarcza firmie Vision wszystkie wymagane usługi certyfikacyjne. Wszystkie produkty są produkowane i importowane do krajów Unii Europejskiej przez firmę Vision, która należy do spółki Azlan Logistics Ltd, zarejestrowanej w Anglii pod numerem 04625566 w Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH
2 x kołnierze antykradzieżowe
2 x elementy blokujące
2 x kluczyki
1 x klucz imbusowy
16 x bloczki piankowe
8 x boczne elementy mocujące (sprzedawane oddzielnie)
INSTRUKCJA MONTAŻU
Uwaga: aby zapewnić dobre dopasowanie klatki, jej rozmiar powinien możliwe jak najdokładniej odpowiadać rozmiarowi projektora.
- Umieścić dolną płytę na równej, nierysującej powierzchni. Płytę można umieścić na powierzchni dowolną stronę.
- Umieścić cztery bloczki piankowe na dolnej płycie, po jednym w każdym jej rogu.
- Ostrożnie umieścić projektor na bloczkach do góry dnem.
Uwaga 1: należy sprawdzić położenie bloczków i upewnić się, że NIE stykają się z przyciskami znajdującymi się na górnej powierzchni projektora.
Uwaga 2: w zestawie są dostępne bloczki o czterech grubościach, które można wykorzystać w przypadku projektorów o nierównej górnej powierzchni. Wypoziomować projektor.
- Zamontować boczne elementy na DŁUŻSZYCH KRAWĘDZIACH dolnej płyty.
Krok 1:
Unieścić dolną płytę i zamocować boczny element w środkowym otworze.
Przesunąć boczny element do rogu płyty do oporu.
Powtórzyć powyższe czynności dla pozostałych trzech elementów tak, aby na obu dłuższych krawędziach dolnej płyty znalazły się po dwa boczne elementy mocujące.
Uwaga: jeśli obiektyw projektora uniemożliwia zamontowanie wszystkich ośmiu elementów bocznych, konstrukcja powinna być bezpieczna po założeniu siedmiu elementów, pod warunkiem jednak, że projektor jest ciasno dopasowany do klatki. W celu sprawdzenia dopasowania projektora należy upewnić się, że nie przemieszcza się wewnątrz klatki.
- Założyc górną płytę.

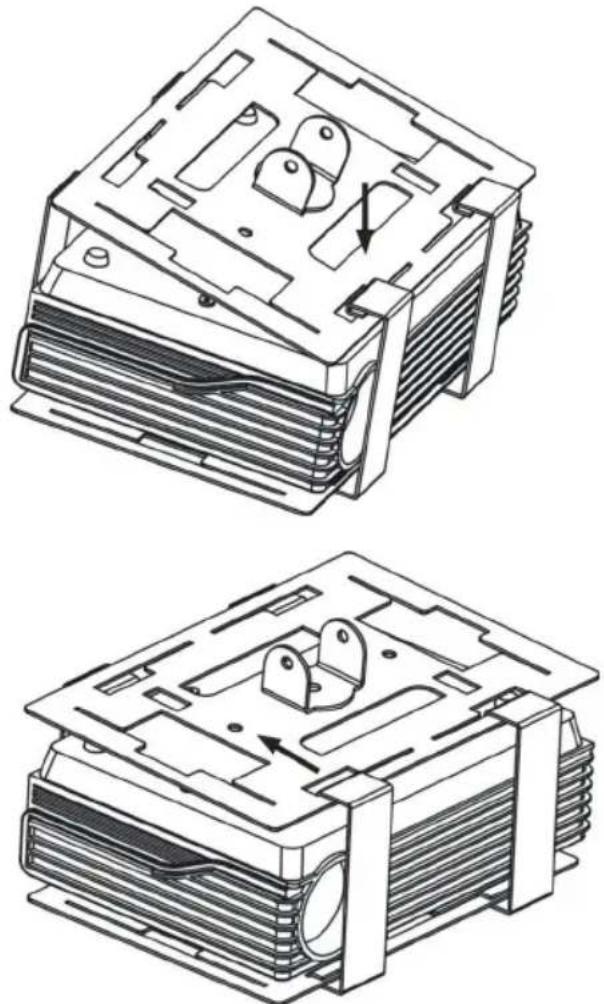

Krok 1:
Założyć górną płytę na projektor i zaczepić zainstalowane już boczne elementy mocujące najpierw po jednej, a potem po drugiej stronie płyty. Czynność ta powinna być wykonywana bez konieczności użycia siły.
Krok 2:
Przesunąć boczne elementy mocujące do środka do oporu.
- Zamontować boczne elementy na KRÓTSZYCH KRAWĘDZIACH dolnej płyty.
Krok 1:
Unieścić dolną płytę i zamocować boczny element w środkowym otworze.
Ostrożnie docisnąć górną płytę w dół i zaczepić górną część bocznego elementu mocującego na górnej płycie.
Przesunąć boczny element do rogu płyty do oporu.
Powtórzyć powyższe czynności dla pozostałych trzech elementów tak, aby na obu krótszych krawędziach dolnej płyty znalazły się po dwa boczne elementy mocujące.
- APrzymocować do klatki ścienny lub sufitowy uchwyt na projektor.
Uwaga: ten krok należy wykonać dopiero wtedy, gdy uchwyt zostanie zamontowany na suficie.
Uchwyty firmy Vision są montowane do górnej płyty TM-CAGE imbusowymi śrubami blokującymi, które są dostarczane wraz z uchwytami Vision.
-
Poprowadzić przewody przez uchwyt i podłączyć do projektora.
-
Włączyć projektor. Wyregulować kąt nachylenia i obrót projektora i dokręcić śruby regulacyjne.
-
Założyć kołnierze antykradzieżowe.
Ostrożnie umieścić kołnierze w otworach po obu stronach dłuższych boków klatki, a następnie wsunąć. Otwór o długości 8 mm na górnej powierzchni powinien znajdować się bezpośrednio nad 8-milimetrowym otworem w górnej płycie.
Uwaga: otwór w dolnej części pionowego elementu kołnierza umożliwia poprowadzenie przewodów kablowych przez kolumnę uchwytu do sufitu.
- Założyć elementy blokujące.
Krok 1:
Umieścić element blokujący wzdłuż otworu znajdującego się przy krótszej krawędzi górnej płyty.
Krok 2:
Obrócić element blokujący o 90°. Umieścić trzpień blokujący nad 8-milimetrowym otworem w górnej powierzchni kołnierza antykradzieżowego.
Krok 3:
Nacisnąć element blokujący w celu zamknięcia.
Każdy element blokujący jest dostarczany z założonymi sześcioma bateriami typu LR44 (AG13).
- Po zamknięciu element blokujący uruchomia jeden sygnał dźwiękowy, sygnalizując uzbrojenie. Po 15 sekundach element uaktywnia się.
- W razie przesunięcia elementu rozlegną się trzy dźwiękowe sygnały ostrzegawcze. Jeśli element będzie przemieszczany przez kolejne 5 sekund, rozlegnie się alarm.
- Jeśli po uruchomieniu alarmu element przestanie się przemieszczać i pozostanie nieruchomozy przez 35 sekund, alarm wyłączy się i powróci do trybu gotowości.
GWARANCJA
Niniejszy produkt jest objęty 2-letnią gwarancją typu „Return to Base” (naprawa w punkcie serwisowym) obowiązującą od daty zakupu. Niniejsza gwarancja przysługuje wyłącznie pierwszemu nabywcy i nie podlega cesji.
W celu uniknięcia wszelkich wątpliwości tożsamość pierwszego nabywcy jest określana na podstawie danych rejestrowanych przez wyznaczonego dystrybutora w kraju zakupu produktu. Odpowiedzialność producenta i wyznaczonego przez niego dostawcy usług serwisowych jest ograniczona do wysokości kosztu naprawy lub wymiany wadliwego produktu objętego gwarancją, z wyjątkiem przypadków poniesienia przez konsumenta śmierci lub obrażeń ciała (Dyrektywa UE 85/374/EWG). Niniejsza gwarancja chroni nabywcę w zakresie:
- Wadliwych zgrzewów, które uniemożliwiają produktowi bezpieczne funkcjonowanie w ramach zalecanego dopuszczalnego obciążenia roboczego.
- Niskiej jakości wykończenia uniemożliwiającej złożenie produktu.
- Korozji elementów zewnętrznych, jeśli zostaną stwierdzone w ciągu 24 godzin od momentu nabycia produktu. Wewnętrzne powierzchnie elementów rurowych nie są powlekane proszkowo, dlatego też z biegiem czasu może się na nich pojawić rdza. Jest to normalne zjawisko, które nie ma ujemnego wpływu na udźwig produktu, i nie jest objęte gwarancją.
W razie wystąpienia problemów z produktem należy skontaktować się ze sprzedawcą sprzętu audio-video, u którego został on zakupiony. Sprzedawca jest odpowiedzialny za przesłanie produktu do naprawy do wyznaczonego przez producenta centrum serwisowego. Producent dołoży starań, aby naprawiony produkt został zwrócony w ciągu 5 dni roboczych. W sytuacji, gdy dotrzymanie tego terminu nie jest możliwe, produkt zostanie zwrócony w innym, najwcześniejszym możliwym terminie. Niniejsza gwarancja nie obejmuje wad powstałych wskutek nieprawidłowego montażu, niewłaściwej obsługi lub użytkowania produktu niezgodnie z jego przeznaczeniem. Przyczyną takich wad może być nieprzestrzeganie zaleceń zawartych w niniejszej instrukcji obsługi.
W przypadku usterek nieobjętych niniejszą gwarancją właściciel produktu może oddać produkt do naprawy w centrum serwisowym, wnosząc opłatę z tytułu robocizny i części zamiennych zgodnie ze standardowym cennikiem stosowanym w wyżej wymienionym centrum serwisowym.
