Tipo di prodotto	Gabbia di sicurezza per videoproiettore
Marca	VISION
Modello	TM-CAGE120
Utilizzo	Protezione antifurto e montaggio a soffitto o a parete
Carico pratico di sicurezza (CPS)	7 kg
Alimentazione dell'allarme	6 pile LR44 (AG13) (preinstallate)
Funzione allarme	Allarme sonoro in caso di movimento prolungato (5 secondi)
Tempo di attivazione	15 secondi dopo la chiusura
Tempo di disattivazione dopo movimento	35 secondi senza movimento
Pannelli laterali	Non inclusi (venduti separatamente)
Materiali	Acciaio con rivestimento a polvere sulle superfici esterne
Fissaggio	Compatibile con ganci VISION per soffitto o parete
Accessori inclusi	2 lucchetti (blocca-dischi) con chiavi, 2 fascette di prevenzione degli accessi
Sicurezza	Non montare su controsoffitto; testare la struttura con il proprio peso
Montaggio	Istruzioni dettagliate nel manuale
Manutenzione	Testare le pile dell'allarme ogni anno
Garanzia	2 anni (rientro in officina)
Certificazione	TÜV SÜD (partner)
Paese d'origine	Progettato e importato nell'UE da Vision (Regno Unito)
Compatibilità	Si adatta a diversi proiettori grazie ai blocchi di schiuma di 4 spessori

Domande frequenti - TM-CAGE120 VISION

Come installare la gabbia di sicurezza TM-CAGE120?

Segui le istruzioni del manuale: posiziona la piastra inferiore, aggiungi i blocchi di schiuma, posiziona il proiettore capovolto, quindi installa i pannelli laterali (venduti separatamente) sui lati lunghi e corti. Fissa la piastra superiore, poi il gancio al soffitto o alla parete. Infine, installa le fascette di prevenzione degli accessi e i lucchetti. L'allarme si attiva dopo 15 secondi.

Qual è il peso massimo supportato dalla gabbia?

Il carico pratico di sicurezza (CPS) è di 7 kg. Non superare mai questo peso.

Come cambiare le pile dell'allarme?

Ogni lucchetto utilizza 6 pile LR44 (AG13) preinstallate. Per sostituirle, apri il vano batterie. Testa le pile al momento dell'installazione e poi ogni anno.

Cosa fare se l'allarme scatta accidentalmente?

Se l'allarme suona, ferma qualsiasi movimento. Dopo 35 secondi senza movimento, l'allarme si ferma automaticamente e torna in modalità attiva. Per evitare attivazioni accidentali, maneggia la gabbia con cautela.

I pannelli laterali sono inclusi con la gabbia?

No, gli 8 pannelli laterali sono venduti separatamente. Sono necessari per chiudere completamente la gabbia. Tuttavia, puoi utilizzare solo 7 pannelli se l'obiettivo del proiettore dà fastidio, a condizione che la gabbia sia ben regolata.

Posso utilizzare la gabbia senza tutti i pannelli?

Sì, è possibile utilizzare 7 pannelli invece di 8 se l'obiettivo del proiettore non consente l'installazione completa. Assicurati che la gabbia sia ben adattata alle dimensioni del proiettore per garantire la sicurezza.

Qual è la durata della garanzia?

La garanzia è di 2 anni in rientro in officina, valida dalla data di acquisto per l'acquirente originale. Copre i difetti di fabbricazione e finitura, ma non l'usura normale né i danni dovuti a un'installazione errata.

Come fissare la gabbia al soffitto?

Usa un gancio Vision compatibile (non incluso). Fissa il gancio a una struttura resistente (mai su un controsoffitto). Quindi, fissa la piastra superiore della gabbia al gancio utilizzando i dadi di sicurezza a esagono cavo forniti con il gancio. Passa i cavi e regola l'inclinazione del proiettore.

Cosa fare se la gabbia non si adatta perfettamente al proiettore?

Usa i blocchi di schiuma di quattro diversi spessori forniti per compensare le irregolarità della superficie superiore del proiettore. Disponili in modo da non premere sui pulsanti funzione e mantenere il proiettore in piano.

L'allarme è attivo immediatamente dopo aver chiuso i lucchetti?

No, dopo aver chiuso il lucchetto, un bip conferma l'attivazione, ma l'allarme è attivo solo dopo 15 secondi. Se viene rilevato un movimento dopo questo intervallo, emetterà prima 3 bip di avvertimento, poi l'allarme sonoro continuo dopo 5 secondi di movimento.

MANUALE UTENTE TM-CAGE120 VISION

Congratulazioni per aver scelto TM-CAGE TECHMOUNT di Vision. Per ottenere il massimo delle prestazioni, leggere attentamente il libretto di istruzioni e utilizzare il prodotto seguendo le indicazioni riportate. La versione elettronica del presente libretto e ulteriori informazioni sono reperibili all'indirizzo www.visionaudiovisual.com

AVVERTENZE

Durante l'installazione attenersi scrupolosamente alle norme in materia di salute e sicurezza sul luogo di lavoro:

- fissare la staffa ad una struttura portante idonea. NON MONTARE GABBIE O STAFFE DIRETTAMENTE SU UN CONTROSOFFITTO!

• non praticare tagli o fori alle parti oltre l'altezza d'uomo. Tali operazioni devono essere eseguite utilizzando il pavimento come piano di appoggio e indossando dispositivi di protezione appropriati.
• non sbilanciarsi verso l'esterno per evitare il ribaltamento della scala pieghevole.
• SWL (safe working load: carico di sicurezza): 7 kg

In caso di incertezza sulla capacità portante della struttura a cui si sta fissando la staffa, si consiglia di testarla con il peso del proprio corpo appoggiandovisi leggermente. Se nel farlo si avverte disagio, potrebbe non essere sicura.

Il presente prodotto rappresenta un dispositivo antifurto e non garantisce la sicurezza del videoproiettore.

Testare le batterie dell'allarme al momento dell'installazione e successivamente a cadenza annuale. La responsabilità di Vision è limitata a quanto previsto dalla garanzia.

Vision aderisce al sistema di certificazione prodotto TÜV SÜD. Tutte le certificazioni applicabili sono fornite da TÜV. Tutti i prodotti sono progettati e importati nell'Unione Europea da Vision, società interamente controllata da Azlan Logistics Ltd, registrata in Inghilterra al n. 04625566 con sede legale in Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH.

1 x piastra superiore

1 x piastra inferiore

1 x brugola di bloccaggio

16 x blocchi di materiale espanso

8 x pannelli laterali (venduti separatamente)

ISTRUZIONI PER L'INSTALLAZIONE

NB: Affinché il montaggio risulti sicuro, le dimensioni della gabbia dovrebbero essere il più simile possibile a quelle del videoproiettore.

1. Collocare la piastra inferiore su una superficie piana antigraffio. Il lato è indifferente.

1. Disporre un blocco di materiale espanso su ciascun angolo della piastra inferiore.

1. Poggiare con cura il videoproiettore capovolto sui blocchi di materiale espanso.

Nota 1: posizionare i blocchi di materiale espanso in modo che NON premano sui comandi sul lato superiore del videoproiettore.

Nota 2: i blocchi di materiale espanso sono forniti in quattro spessori differenti per i videoproiettori con lato superiore disuguale. Sistemare il videoproiettore in modo che risulti orizzontale.

1. Aggiungere i pannelli laterali sui LATI LUNGHI della piastra inferiore.

Passo 1:

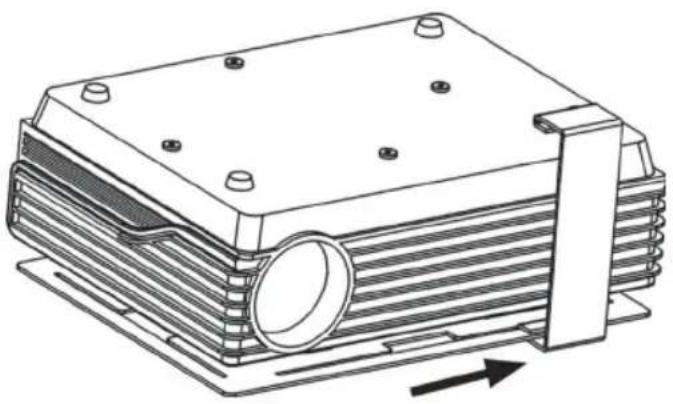

Sollevare la piastra inferiore, inserire il pannello laterale dall'incavo centrale e agganciarlo.

Far scorrere il pannello verso uno dei due angoli finché si blocca.

Ripetere l'operazione sino ad avere due pannelli laterali su ciascun lato lungo.

NB: Se l'obiettivo del videoproiettore impedisce l'installazione di tutti gli otto pannelli laterali, purché aderisca al videoproiettore, la gabbia dovrebbe essere sicura anche se sono installati solo sette pannelli laterali. Questo è valido solo se il videoproiettore non può essere manovrato all'interno della gabbia.

1. Montare la piastra superiore.

Passo 1:

Collocare la piastra superiore sul proiettore e agganciarla, un lato per volta, ai pannelli laterali già posizionati. Non dovrebbe essere necessario alcuno sforzo.

Passo 2:

Far scorrere i pannelli laterali verso il centro finché si bloccano.

1. Aggiungere i pannelli laterali ai LATI CORTI della piastra inferiore.

Passo 1:

Sollevare la piastra inferiore, inserire il pannello laterale dall'incavo centrale e agganciarlo.

Spingere delicatamente la piastra superiore verso il basso e agganciare la sommità del pannello laterale alla piastra superiore.

Far scorrere il pannello verso uno dei due angoli finché si blocca.

Ripetere l'operazione sino ad avere due pannelli laterali su ciascun lato corto.

1. Fissare il supporto a soffitto o a parete del videoproiettore.

NB: questo passaggio va effettuato con la staffa del videoproiettore già fissata al soffitto.

Le staffe Vision si fissano alla piastra superiore della TM-CAGE con i bulloni di sicurezza a brugola forniti a corredo delle staffe stesse.

1. Far scendere i cavi nella staffa del videoproiettore e collegarli al videoproiettore.

2. Accendere il videoproiettore. Regolare l'inclinazione e la rotazione del videoproiettore e stringere i bulloni di regolazione.

3. Montare i collari antintrusione.

Posizionarli delicatamente nell'incavo a ciascuna estremità del lato lungo e farli scorrere sino a raggiungere la propria sede. Il foro da 8 mm sulla superficie superiore dovrebbe trovarsi in corrispondenza del foro da 8 mm della piastra superiore.

NB: un incavo all'estremità inferiore della fascetta verticale del collare consente di far salire i cavi nel palo della staffa del videoproiettore sino al soffitto.

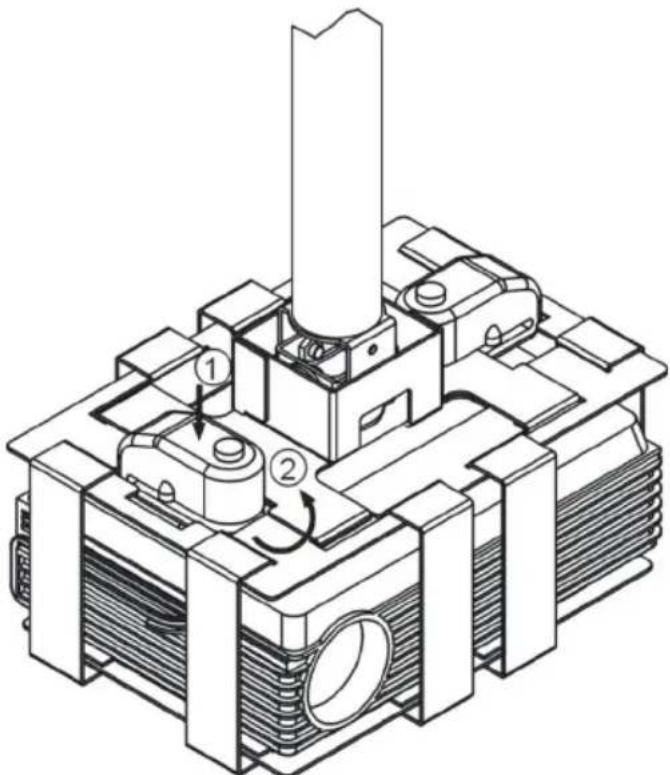

Posizionare il primo blocco lungo l'incavo sul lato corto della piastra superiore.

Ruotare il blocco di 90°. Posizionare il perno di bloccaggio sul foro da 8 mm posto sulla superficie superiore del collare antintrusione.

Passo 3:

Spingere il blocco per fissarlo

Ogni blocco è fornito con 6 batterie LR44 (AG13) preinstallate.

1. Una volta fissato, il blocco emette un bip a conferma del suo funzionamento. Dopo 15 secondi diventa attivo.
2. Quando il blocco viene mosso emette 3 bip di avvertimento. Se si continua a muoverlo per più di 5 secondi suona l'allarme.
3. Se mentre suona l'allarme si interrompe il movimento del blocco per 35 secondi, l'allarme cessa di suonare e ritorna nella modalità attivo.

GARANZIA

Il presente prodotto gode di una garanzia return-to-base di 2 anni con decorrenza dalla data di acquisto. Tale garanzia è valida esclusivamente per il primo acquirente e non è cedibile.

Onde evitare qualsiasi dubbio, per primo acquirente si intende colui che risulta essere in possesso del prodotto sulla base delle informazioni raccolte presso il punto vendita dove è stato effettuato l'acquisto. La responsabilità del produttore e del centro di assistenza indicato è limitata al costo della riparazione e/o della sostituzione dell'unità difettosa in garanzia, fatti salvi i casi di morte o lesione (UE 85/374/CEE). La garanzia copre le seguenti ipotesi:

• saldature difettose tali da impedire il funzionamento in sicurezza del prodotto rispettando l'SWL consigliato (safe working load: carico di sicurezza);
• finiture scadenti tali da impedire il montaggio del prodotto;
• corrosioni esterne se individuate entro 24 ore dall'acquisto. All'interno il tubo non è rivestito a polvere e con il passare del tempo potrebbe corrodersi leggermente. Si tratta di un fenomeno normale che non influisce sulla capacità portante del prodotto e, pertanto, non rientra nella garanzia.

In caso di problemi con il prodotto, contattare il rivenditore AV presso il quale è stato effettuato l'acquisto. Il primo acquirente risponde della spedizione del prodotto al centro di assistenza indicato dal produttore per la riparazione. Le unità riparate saranno restituite entro 5 giorni lavorativi e comunque nel più breve tempo possibile. La garanzia non si applica in caso di guasti provocati da incuria, uso improprio o installazione errata dovuti al mancato rispetto delle istruzioni riportate nel presente libretto.

In caso di guasti non coperti da garanzia, il proprietario potrà ottenere la riparazione dell'unità corrispondendo, per manodopera e parti di ricambio, la tariffa standard richiesta dal centro di assistenza.
