Tipo di prodotto	Gabbia di sicurezza per videoproiettore
Marca	Vision
Modello	TM-CAGE160
Carico pratico di sicurezza (CPS)	7 kg
Alimentazione dell'allarme	6 pile LR44 (AG13) per lucchetto (2 lucchetti inclusi)
Tipo di allarme	Allarme sonoro con rilevamento di movimento
Numero di lucchetti	2 blocca-dischi con chiavi
Collari di prevenzione degli accessi	2 inclusi
Pannelli laterali	8 pannelli in totale, venduti separatamente
Blocchi di schiuma	4 spessori diversi per regolazione
Contenuto della confezione	1 piastra superiore, 1 piastra inferiore, 2 collari, 2 blocca-dischi, 2 chiavi, 1 chiave Allen, blocchi di schiuma
Garanzia	2 anni reso in officina
Materiali	Acciaio
Installazione	Raccomandata da un professionista, richiede gancio per proiettore Vision
Sicurezza	Non montare su controsoffitto, testare la resistenza della struttura
Certificazione	TÜV SÜD (partner)
Manutenzione	Pile dell'allarme da testare all'installazione e poi ogni anno
Paese di origine	Progettato e importato nell'UE da Vision (Regno Unito)

Domande frequenti - TM-CAGE160 VISION

Come installare la gabbia TM-CAGE160?

Segui le istruzioni del manuale: posiziona la piastra inferiore, aggiungi i blocchi di schiuma, posiziona il proiettore capovolto, inserisci i pannelli laterali, fissa la piastra superiore, quindi installa i lucchetti e i collari. Assicurati che il gancio del proiettore sia saldamente fissato a una struttura adatta.

Qual è il peso massimo che può supportare la gabbia?

Il carico pratico di sicurezza (CPS) è di 7 kg. Non superare mai questo limite.

Cosa fare se l'allarme sonoro si attiva?

L'allarme si attiva dopo un movimento continuo di 5 secondi. Se il movimento cessa per 35 secondi, l'allarme si ferma. Per disattivare, usa la chiave per aprire il lucchetto.

Come sostituire le pile dell'allarme?

Ogni lucchetto contiene 6 pile LR44 (AG13). Apri il vano e sostituiscile. Testa le pile all'installazione e poi ogni anno.

Posso usare la gabbia con un proiettore di un'altra marca?

Sì, la gabbia è progettata per adattarsi a diversi proiettori grazie ai blocchi di schiuma e ai pannelli regolabili. Assicurati che le dimensioni corrispondano e che il peso non superi i 7 kg.

Quanti pannelli laterali sono necessari?

Il kit standard utilizza 8 pannelli (2 su ogni lato lungo e 2 su ogni lato corto). Tuttavia, se l'obiettivo dà fastidio, puoi usarne solo 7 a condizione che la gabbia sia ben regolata.

La gabbia è adatta a tutti i soffitti?

No, non deve essere montata su un controsoffitto. Fissala a una struttura solida in grado di sostenere il peso. Usa i ganci Vision adatti.

Cosa fare se la gabbia non si adatta perfettamente al proiettore?

Usa i blocchi di schiuma di diversi spessori per livellare il proiettore. Regola la posizione dei pannelli laterali facendoli scorrere nelle scanalature.

Qual è la durata della garanzia?

La garanzia è di 2 anni reso in officina, a partire dalla data di acquisto, per l'acquirente originale.

Come pulire la gabbia?

Pulisci con un panno morbido e asciutto. Evita prodotti abrasivi. L'interno del tubo può sviluppare una leggera corrosione, il che è normale e non influisce sulla capacità di carico.

MANUALE UTENTE TM-CAGE160 VISION

Congratulazioni per aver scelto TM-CAGE TECHMOUNT di Vision. Per ottenere il massimo delle prestazioni, leggere attentamente il libretto di istruzioni e utilizzare il prodotto seguendo le indicazioni riportate. La versione elettronica del presente libretto e ulteriori informazioni sono reperibili all'indirizzo www.visionaudiovisual.com

AVVERTENZE

Durante l'installazione attenersi scrupolosamente alle norme in materia di salute e sicurezza sul luogo di lavoro:

- fissare la staffa ad una struttura portante idonea. NON MONTARE GABBIE O STAFFE DIRETTAMENTE SU UN CONTROSOFFITTO!

• non praticare tagli o fori alle parti oltre l'altezza d'uomo. Tali operazioni devono essere eseguite utilizzando il pavimento come piano di appoggio e indossando dispositivi di protezione appropriati.
• non sbilanciarsi verso l'esterno per evitare il ribaltamento della scala pieghevole.
• SWL (safe working load: carico di sicurezza): 7 kg

In caso di incertezza sulla capacità portante della struttura a cui si sta fissando la staffa, si consiglia di testarla con il peso del proprio corpo appoggiandovisi leggermente. Se nel farlo si avverte disagio, potrebbe non essere sicura.

Il presente prodotto rappresenta un dispositivo antifurto e non garantisce la sicurezza del videoproiettore.

Testare le batterie dell'allarme al momento dell'installazione e successivamente a cadenza annuale. La responsabilità di Vision è limitata a quanto previsto dalla garanzia.

Vision aderisce al sistema di certificazione prodotto TÜV SÜD. Tutte le certificazioni applicabili sono fornite da TÜV. Tutti i prodotti sono progettati e importati nell'Unione Europea da Vision, società interamente controllata da Azlan Logistics Ltd, registrata in Inghilterra al n. 04625566 con sede legale in Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH.

1 x piastra superiore

1 x piastra inferiore

1 x brugola di bloccaggio

16 x blocchi di materiale espanso

8 x pannelli laterali (venduti separatamente)

ISTRUZIONI PER L'INSTALLAZIONE

NB: Affinché il montaggio risulti sicuro, le dimensioni della gabbia dovrebbero essere il più simile possibile a quelle del videoproiettore.

1. Collocare la piastra inferiore su una superficie piana antigraffio. Il lato è indifferente.

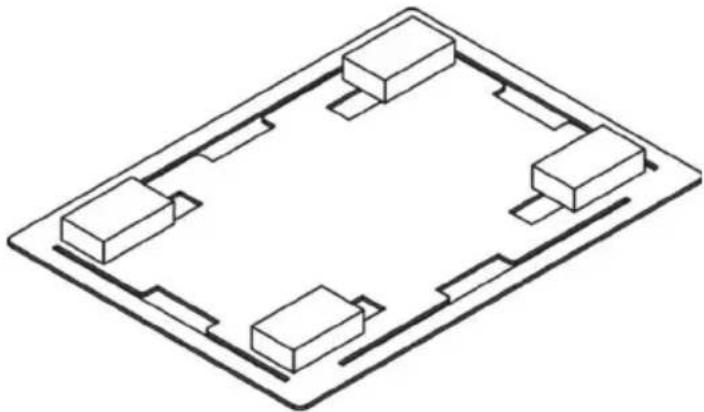

1. Disporre un blocco di materiale espanso su ciascun angolo della piastra inferiore.

1. Poggiare con cura il videoproiettore capovolto sui blocchi di materiale espanso.

Nota 1: posizionare i blocchi di materiale espanso in modo che NON premano sui comandi sul lato superiore del videoproiettore.

Nota 2: i blocchi di materiale espanso sono forniti in quattro spessori differenti per i videoproiettori con lato superiore disuguale. Sistemare il videoproiettore in modo che risulti orizzontale.

1. Aggiungere i pannelli laterali sui LATI LUNGHI della piastra inferiore.

Passo 1:

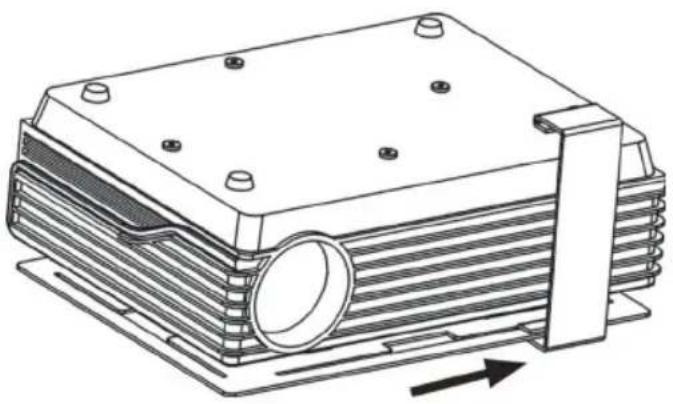

Sollevare la piastra inferiore, inserire il pannello laterale dall'incavo centrale e agganciarlo.

Far scorrere il pannello verso uno dei due angoli finché si blocca.

Ripetere l'operazione sino ad avere due pannelli laterali su ciascun lato lungo.

NB: Se l'obiettivo del videoproiettore impedisce l'installazione di tutti gli otto pannelli laterali, purché aderisca al videoproiettore, la gabbia dovrebbe essere sicura anche se sono installati solo sette pannelli laterali. Questo è valido solo se il videoproiettore non può essere manovrato all'interno della gabbia.

1. Montare la piastra superiore.

Passo 1:

Collocare la piastra superiore sul proiettore e agganciarla, un lato per volta, ai pannelli laterali già posizionati. Non dovrebbe essere necessario alcuno sforzo.

Passo 2:

Far scorrere i pannelli laterali verso il centro finché si bloccano.

1. Aggiungere i pannelli laterali ai LATI CORTI della piastra inferiore.

Passo 1:

Sollevare la piastra inferiore, inserire il pannello laterale dall'incavo centrale e agganciarlo.

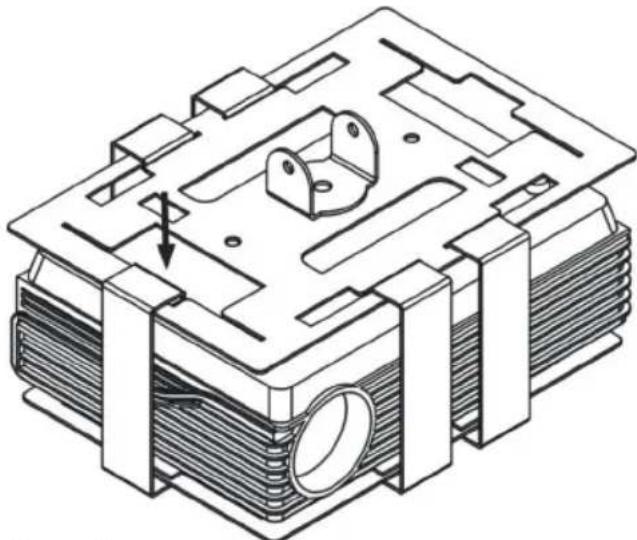

Spingere delicatamente la piastra superiore verso il basso e agganciare la sommità del pannello laterale alla piastra superiore.

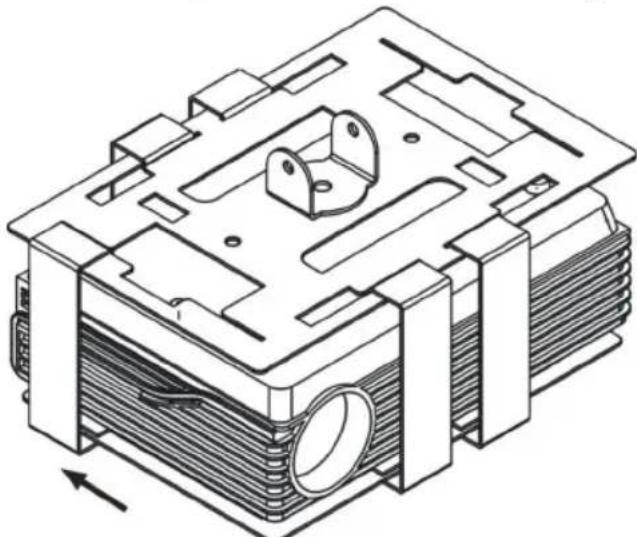

Far scorrere il pannello verso uno dei due angoli finché si blocca.

Ripetere l'operazione sino ad avere due pannelli laterali su ciascun lato corto.

1. Fissare il supporto a soffitto o a parete del videoproiettore.

NB: questo passaggio va effettuato con la staffa del videoproiettore già fissata al soffitto.

Le staffe Vision si fissano alla piastra superiore della TM-CAGE con i bulloni di sicurezza a brugola forniti a corredo delle staffe stesse.

1. Far scendere i cavi nella staffa del videoproiettore e collegarli al videoproiettore.

2. Accendere il videoproiettore. Regolare l'inclinazione e la rotazione del videoproiettore e stringere i bulloni di regolazione.

3. Montare i collari antintrusione.

Posizionarli delicatamente nell'incavo a ciascuna estremità del lato lungo e farli scorrere sino a raggiungere la propria sede. Il foro da 8 mm sulla superficie superiore dovrebbe trovarsi in corrispondenza del foro da 8 mm della piastra superiore.

NB: un incavo all'estremità inferiore della fascetta verticale del collare consente di far salire i cavi nel palo della staffa del videoproiettore sino al soffitto.

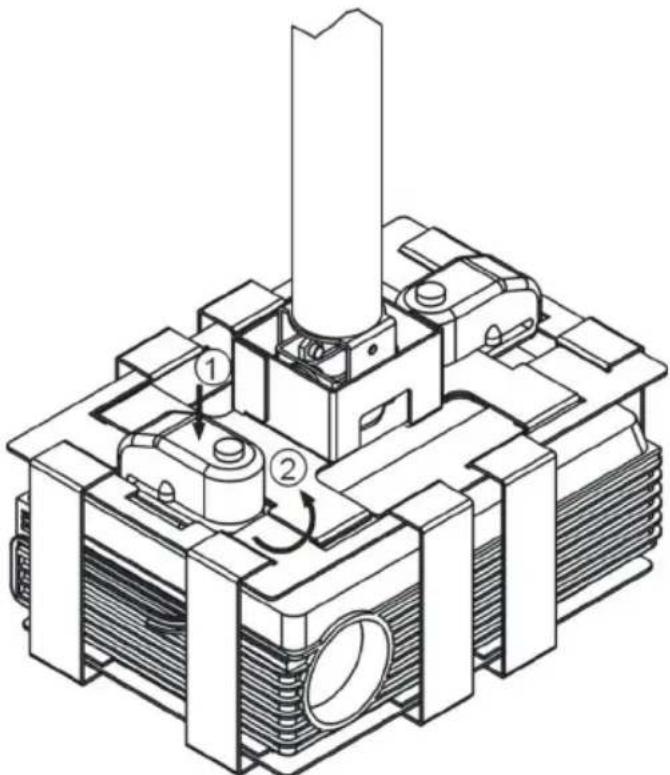

Posizionare il primo blocco lungo l'incavo sul lato corto della piastra superiore.

Ruotare il blocco di 90°. Posizionare il perno di bloccaggio sul foro da 8 mm posto sulla superficie superiore del collare antintrusione.

Passo 3:

Spingere il blocco per fissarlo

Ogni blocco è fornito con 6 batterie LR44 (AG13) preinstallate.

1. Una volta fissato, il blocco emette un bip a conferma del suo funzionamento. Dopo 15 secondi diventa attivo.
2. Quando il blocco viene mosso emette 3 bip di avvertimento. Se si continua a muoverlo per più di 5 secondi suona l'allarme.
3. Se mentre suona l'allarme si interrompe il movimento del blocco per 35 secondi, l'allarme cessa di suonare e ritorna nella modalità attivo.

GARANZIA

Il presente prodotto gode di una garanzia return-to-base di 2 anni con decorrenza dalla data di acquisto. Tale garanzia è valida esclusivamente per il primo acquirente e non è cedibile.

Onde evitare qualsiasi dubbio, per primo acquirente si intende colui che risulta essere in possesso del prodotto sulla base delle informazioni raccolte presso il punto vendita dove è stato effettuato l'acquisto. La responsabilità del produttore e del centro di assistenza indicato è limitata al costo della riparazione e/o della sostituzione dell'unità difettosa in garanzia, fatti salvi i casi di morte o lesione (UE 85/374/CEE). La garanzia copre le seguenti ipotesi:

• saldature difettose tali da impedire il funzionamento in sicurezza del prodotto rispettando l'SWL consigliato (safe working load: carico di sicurezza);
• finiture scadenti tali da impedire il montaggio del prodotto;
• corrosioni esterne se individuate entro 24 ore dall'acquisto. All'interno il tubo non è rivestito a polvere e con il passare del tempo potrebbe corrodersi leggermente. Si tratta di un fenomeno normale che non influisce sulla capacità portante del prodotto e, pertanto, non rientra nella garanzia.

In caso di problemi con il prodotto, contattare il rivenditore AV presso il quale è stato effettuato l'acquisto. Il primo acquirente risponde della spedizione del prodotto al centro di assistenza indicato dal produttore per la riparazione. Le unità riparate saranno restituite entro 5 giorni lavorativi e comunque nel più breve tempo possibile. La garanzia non si applica in caso di guasti provocati da incuria, uso improprio o installazione errata dovuti al mancato rispetto delle istruzioni riportate nel presente libretto.

In caso di guasti non coperti da garanzia, il proprietario potrà ottenere la riparazione dell'unità corrispondendo, per manodopera e parti di ricambio, la tariffa standard richiesta dal centro di assistenza.
