Tipo de producto	Jaula de seguridad para videoproyector
Marca	Vision
Modelo	TM-CAGE160
Carga práctica de seguridad (CPS)	7 kg
Alimentación de la alarma	6 pilas LR44 (AG13) por cerradura (2 cerraduras incluidas)
Tipo de alarma	Alarma sonora con detección de movimiento
Número de cerraduras	2 bloqueos de disco con llaves
Collares de prevención de acceso	2 incluidos
Paneles laterales	8 paneles en total, vendidos por separado
Bloques de espuma	4 espesores diferentes para ajuste
Contenido del paquete	1 placa superior, 1 placa inferior, 2 collares, 2 bloqueos de disco, 2 llaves, 1 llave Allen, bloques de espuma
Garantía	2 años devolución al taller
Materiales	Acero
Instalación	Recomendada por un profesional, requiere gancho de proyector Vision
Seguridad	No montar sobre falso techo, probar la resistencia de la estructura
Certificación	TÜV SÜD (socio)
Mantenimiento	Pilas de la alarma a probar en la instalación y luego cada año
País de origen	Diseñado e importado en la UE por Vision (Reino Unido)

Preguntas frecuentes - TM-CAGE160 VISION

¿Cómo instalar la jaula TM-CAGE160?

Siga las instrucciones del manual: coloque la placa inferior, agregue los bloques de espuma, coloque el proyector boca abajo, inserte los paneles laterales, fije la placa superior, luego instale las cerraduras y los collares. Asegúrese de que el gancho del proyector esté firmemente fijado a una estructura adecuada.

¿Cuál es el peso máximo que puede soportar la jaula?

La carga práctica de seguridad (CPS) es de 7 kg. Nunca exceda este límite.

¿Qué hacer si la alarma sonora se activa?

La alarma se activa después de un movimiento continuo de 5 segundos. Si el movimiento cesa durante 35 segundos, la alarma se detiene. Para desactivar, use la llave para abrir la cerradura.

¿Cómo reemplazar las pilas de la alarma?

Cada cerradura contiene 6 pilas LR44 (AG13). Abra el compartimento y reemplácelas. Pruebe las pilas en la instalación y luego cada año.

¿Puedo usar la jaula con un proyector de otra marca?

Sí, la jaula está diseñada para adaptarse a diferentes proyectores gracias a los bloques de espuma y paneles ajustables. Asegúrese de que las dimensiones coincidan y que el peso no supere los 7 kg.

¿Cuántos paneles laterales se necesitan?

El kit estándar utiliza 8 paneles (2 en cada lado largo y 2 en cada lado corto). Sin embargo, si el objetivo molesta, puede usar solo 7 siempre que la jaula esté bien ajustada.

¿La jaula es adecuada para todos los techos?

No, no debe montarse en un falso techo. Fíjela a una estructura sólida capaz de soportar el peso. Utilice los ganchos Vision adecuados.

¿Qué hacer si la jaula no se ajusta perfectamente al proyector?

Use los bloques de espuma de diferentes espesores para nivelar el proyector. Ajuste la posición de los paneles laterales deslizándolos en las ranuras.

¿Cuál es la duración de la garantía?

La garantía es de 2 años devolución al taller, a partir de la fecha de compra, para el comprador original.

¿Cómo limpiar la jaula?

Limpie con un paño suave y seco. Evite productos abrasivos. El interior del tubo puede desarrollar una ligera corrosión, lo cual es normal y no afecta la capacidad de carga.

MANUAL DE USUARIO TM-CAGE160 VISION

Enhorabuena por haber elegido TM-CAGE TECHMOUNT de Vision. Para obtener el mejor rendimiento, asegúrese de leer este manual del propietario y utilice este producto exclusivamente de acuerdo con las instrucciones. Se puede encontrar una versión electrónica de este manual y más información en www.visionaudiovisual.com

ADVERTENCIAS

Durante la instalación, asegúrese de respetar la legislación en materia de salud y seguridad en el trabajo:

• Acople la abrazadera a
  una estructura de soporte de carga nominal. ¡NO MONTE NUNCA LA CARCASA O LA ABRAZADERA DIRECTAMENTE EN UN FALSO TECHO!
• No corte ni perfore ninguna pieza por encima de la altura de la cabeza. Se debe realizar con un equipo de seguridad adecuado y sobre el suelo.
• Evite estirarse en exceso, ya que podría provocar que volcase la escalera.
  • CST (carga segura de trabajo): 7 kg

Si no conoce con seguridad la capacidad de soporte de carga de la estructura que está acoplando a la abrazadera, recomendamos que la compruebe con su propio cuerpo colgándose de ella con cuidado. Si no está cómodo al hacer esto, probablemente no sea segura.

Este producto sirve para disuadir a los ladrones y no garantiza la seguridad de su proyector. Las baterías de alarma han de comprobarse en el momento de la instalación y anualmente. La responsabilidad de Vision está limitada a los términos establecidos en la garantía.

Vision es socio del sistema de certificación de productos TÜV SÜD. TÜV proporciona todas las certificaciones aplicables. Todos los productos son diseñados e importados a la UE por 'Vision', que es íntegramente propiedad de Azlan Logistics Ltd, registrada en Inglaterra nº 04625566 en 'Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH'

2 x collares anti-acceso

2 x cierres de disco

2 x llaves

1 x llave de cierre hexagonal

16 x bloques de espuma

8 x paneles laterales (a la venta por separado)

INSTRUCCIONES DE INSTALACIÓN

Nota: para que el encaje sea lo más seguro posible, la carcasa ha de ajustarse lo más posible al tamaño del proyector.

1. Coloque la placa inferior en una superficie nivelada y antiarañazos. No importa qué lado esté hacia arriba.

1. Coloque cuatro bloques de espuma en cada esquina de la placa inferior.

1. Coloque con cuidado el proyector sobre los bloques de espuma hacia abajo.

Nota 1: coloque los bloques de espuma de forma que NO presionen ningún botón de función situado en la parte superior del proyector.

Nota 2: los bloques de espuma se suministran con cuatro grosores para adaptarse a los proyectores que no tienen una superficie superior plana. Realice ajustes para asegurar que el proyector está nivelado.

1. Coloque los paneles laterales en los LADOS ALARGADOS de la placa inferior.

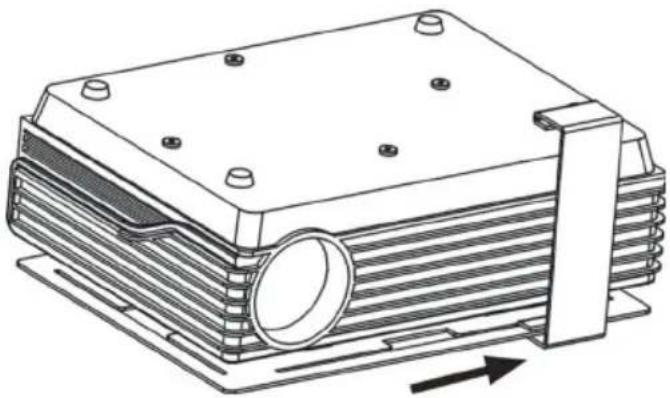

Paso 1:

Levante la placa inferior y enganche el panel lateral en la muesca del centro.

Deslice el panel hacia una esquina hasta que se detenga.

Repita hasta que dos paneles laterales estén instalados en cada lado alargado.

Nota: si la lente del proyector impide instalar los ocho, debería seguir siendo seguro aunque solo se instalen siete paneles laterales siempre y cuando la carcasa esté totalmente ajustada. Esto es así únicamente cuando no se puede mover el proyector dentro de la carcasa.

1. Encaje la placa superior.

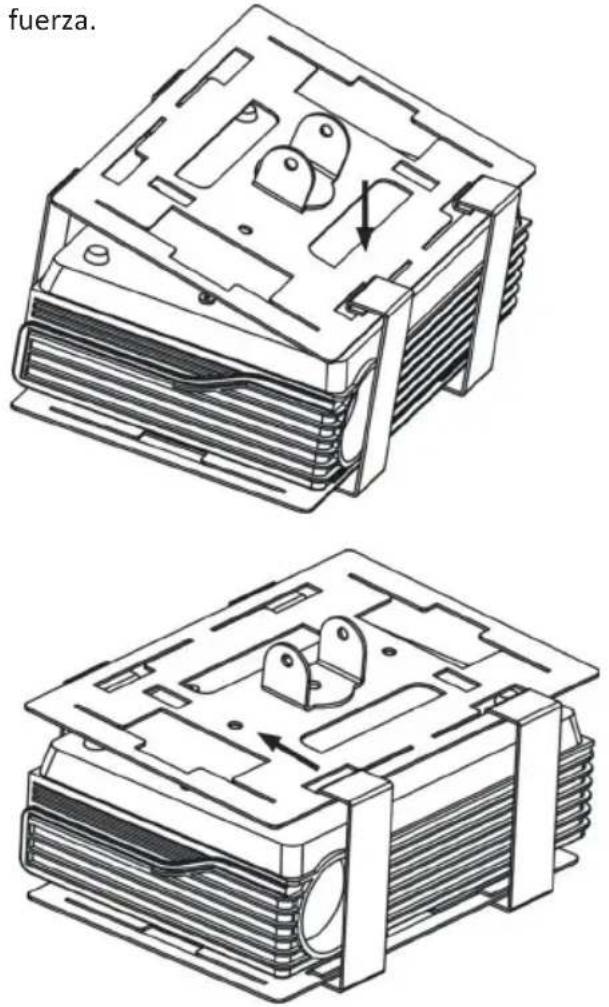

Paso 1:

Coloque la placa superior encima del proyector y engánchela a los paneles laterales ya colocados en su sitio asegurando los lados uno por uno. No es necesario ejercer fuerza.

Paso 2:

Deslice los paneles laterales hacia el centro hasta que se detengan.

1. Añada paneles laterales a los LADOS CORTOS de la placa inferior.

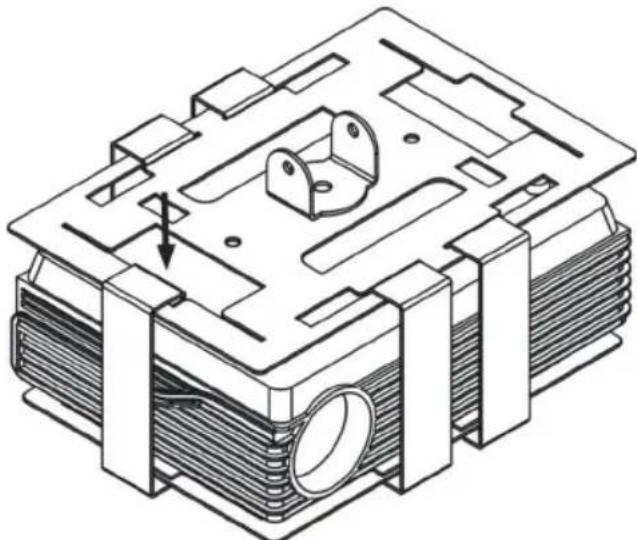

Paso 1:

Levante la placa inferior y enganche el panel lateral en la muesca del centro.

Empuje la placa superior hacia abajo despacio y enganche la parte superior del panel lateral a la placa superior.

Deslice el panel hacia una esquina hasta que se detenga.

Repita este proceso hasta que dos paneles laterales estén instalados en cada lado corto.

1. Acople el soporte de techo o pared del proyector.

Nota: este paso ha de realizarse con la abrazadera del proyector ya en su sitio en el techo.

Las abrazaderas de Vision se acoplan a la placa superior de TM-CAGE con los tornillos de seguridad de clavija hexagonal que se suministran con las abrazaderas de Vision.

1. Guíe los cables a lo largo de la abrazadera del proyector y enchúfelos al proyector.

2. Encienda el proyector. Ajuste la inclinación longitudinal y transversal del proyector y apriete los tornillos de ajuste.

3. Encaje los collares anti-acceso.

Colóquelos con cuidado en el agujero a cada extremo del lado alargado y después deslícelos en su sitio. El agujero de 8 mm de la superficie superior ha de estar directamente encima del agujero de 8 mm de la placa superior.

Nota: una muesca en la parte inferior del collar vertical permite conducir los cables hacia arriba a lo largo del vástago de la abrazadera del proyector hasta el techo.

Coloque el cierre a lo largo de la muesca situada en el lado corto de la placa superior.

Paso 2:

Gire el cierre 90°. Coloque la clavija de cierre sobre el agujero de 8 mm de la superficie superior del collar anti-acceso.

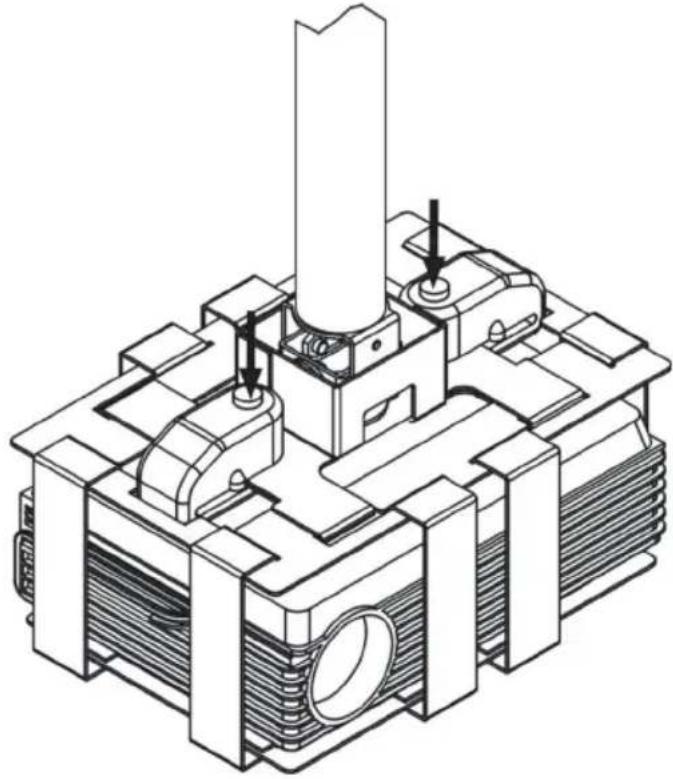

Paso 3:

Empuje el cierre para cerrarlo.

INSTRUCCIONES DEL CIERRE

El cierre se suministra con 6 baterías LR44 (AG13) preinstaladas en cada cierre.

1. Al cerrarse, el cierre emitirá un pitido para confirmar que está montado. 15 segundos después, se activará.
2. Cuando se mueva el cierre, emitirá 3 pitidos de advertencia. Tras 5 segundos de movimiento continuo, sonará la alarma.
3. Cuando suena la alarma, si el movimiento se interrumpe durante 35 segundos, la alarma dejará de sonar y volverá a modo activo.

GARANTIA

Este producto se suministra con una garantía de 2 años de devolución a la base, efectiva a partir la fecha de la compra. Esta garantía se aplica solo al comprador original y no es transferible.

Para evitar dudas, se tomará de la información que posea el distribuidor nacional acreditado en el punto de venta. La responsabilidad del fabricante y su empresa de servicio designada está limitada al coste de la reparación y/o sustitución de la unidad defectuosa en garantía, excepto en caso de muerte o lesión (EU85/374/CEE). Esta garantía le protege a usted de lo siguiente:

• Cables defectuosos que impiden que el producto realice su tarea de forma segura dentro de la CST recomendada (carga segura de trabajo).
• Acabados deficientes que impiden que el producto se pueda montar.
• Corrosión externa si se detecta en las 24 horas siguientes a la compra. El interior del tubo no está revestido de polvo por lo que puede aparecer una ligera corrosión con el tiempo. Esto es normal y no afecta negativamente a la capacidad de soporte de carga del producto, por lo que no está cubierto por esta garantía.

Si experimenta algún problema con este producto debe ponerse en contacto con el distribuidor de AV a quien compró este producto. Es responsabilidad del comprador original enviar el producto al centro de servicio asignado del fabricante para su reparación. Haremos lo posible por devolver las unidades reparadas en un plazo de 5 días laborales; sin embargo, puede que esto no sea posible, en cuyo caso serán devueltas tan pronto como sea posible. Esta garantía no protege el producto contra fallos causados por un uso excesivo, un uso inadecuado o una instalación incorrecta que puede deberse al incumplimiento de las directrices establecidas en este manual.

Si el fallo no está cubierto por esta garantía, se le dará al propietario la opción de pagar por la mano de obra y las piezas para reparar la unidad a la tarifa estándar de la empresa de reparaciones.
