Type de produit	Cage de sécurité pour vidéoprojecteur
Marque	Vision
Modèle	TM-CAGE160
Charge pratique de sécurité (CPS)	7 kg
Alimentation de l'alarme	6 piles LR44 (AG13) par verrou (2 verrous inclus)
Type d'alarme	Alarme sonore avec détection de mouvement
Nombre de verrous	2 bloque-disques avec clés
Colliers de prévention des accès	2 inclus
Panneaux latéraux	8 panneaux au total, vendus séparément
Blocs de mousse	4 épaisseurs différentes pour ajustement
Contenu de l'emballage	1 plaque supérieure, 1 plaque inférieure, 2 colliers, 2 bloque-disques, 2 clés, 1 clé Allen, blocs de mousse
Garantie	2 ans retour atelier
Matériaux	Acier
Installation	Recommandée par un professionnel, nécessite crochet de projecteur Vision
Sécurité	Ne pas monter sur faux plafond, tester la résistance de la structure
Certification	TÜV SÜD (partenaire)
Entretien	Piles de l'alarme à tester à l'installation puis tous les ans
Pays d'origine	Conçu et importé dans l'UE par Vision (Royaume-Uni)

FOIRE AUX QUESTIONS - TM-CAGE160 VISION

Comment installer la cage TM-CAGE160 ?

Suivez les instructions du manuel : placez la plaque inférieure, ajoutez les blocs de mousse, disposez le projecteur à l'envers, insérez les panneaux latéraux, fixez la plaque supérieure, puis installez les verrous et les colliers. Assurez-vous que le crochet de projecteur est solidement fixé à une structure adaptée.

Quel est le poids maximal que peut supporter la cage ?

La charge pratique de sécurité (CPS) est de 7 kg. Ne dépassez jamais cette limite.

Que faire si l'alarme sonore se déclenche ?

L'alarme se déclenche après un mouvement continu de 5 secondes. Si le mouvement cesse pendant 35 secondes, l'alarme s'arrête. Pour désactiver, utilisez la clé pour ouvrir le verrou.

Comment remplacer les piles de l'alarme ?

Chaque verrou contient 6 piles LR44 (AG13). Ouvrez le compartiment et remplacez-les. Testez les piles à l'installation puis tous les ans.

Puis-je utiliser la cage avec un projecteur d'une autre marque ?

Oui, la cage est conçue pour s'adapter à différents projecteurs grâce aux blocs de mousse et panneaux ajustables. Assurez-vous que les dimensions correspondent et que le poids ne dépasse pas 7 kg.

Combien de panneaux latéraux sont nécessaires ?

Le kit standard utilise 8 panneaux (2 sur chaque côté long et 2 sur chaque côté court). Cependant, si l'objectif gêne, vous pouvez n'en utiliser que 7 à condition que la cage soit bien ajustée.

La cage est-elle adaptée à tous les plafonds ?

Non, elle ne doit pas être montée sur un faux plafond. Fixez-la à une structure solide capable de supporter le poids. Utilisez les crochets Vision adaptés.

Que faire si la cage ne s'ajuste pas parfaitement au projecteur ?

Utilisez les blocs de mousse de différentes épaisseurs pour mettre le projecteur à niveau. Ajustez la position des panneaux latéraux en les faisant glisser dans les rainures.

Quelle est la durée de la garantie ?

La garantie est de 2 ans retour atelier, à compter de la date d'achat, pour l'acheteur original.

Comment nettoyer la cage ?

Nettoyez avec un chiffon doux et sec. Évitez les produits abrasifs. L'intérieur du tube peut développer une légère corrosion, ce qui est normal et n'affecte pas la capacité de charge.

MODE D'EMPLOI TM-CAGE160 VISION

Félicitations pour votre achat d'une CAGE TM TECHMOUNT Vision. Pour obtenir les meilleures performances, lisez ce guide de l'utilisateur et utilisez votre produit exclusivement conformément aux instructions. Une version électronique de ce manuel et d'autres informations sont disponibles sur le site www.visionaudiovisual.com

Avertissements

Lors de l'installation, assurez-vous de respecter les lois sur la santé et la sécurité au travail :

• Fixez le crochet à une structure adaptée résistante aux charges. NE MONTEZ JAMAIS LA CAGE OU LE CROCHET DIRECTEMENT SUR UN FAUX PLAFOND !
• N'effectuez pas de coupes ou de perçages au-dessus du niveau de la tête. Ces opérations doivent être effectuées au niveau du sol à l'aide d'un équipement de sécurité adapté.
• Ne cherchez pas à atteindre des points trop distants pour ne pas faire basculer l'échelle. • CPS (charge pratique de sécurité) : 7 kg

Si vous n'êtes pas certain de la résistance aux charges de la structure sur laquelle vous fixez le crochet, nous vous recommandons de la tester avec votre poids corporel en vous y accrochant légèrement. Si vous n'êtes pas à l'aise en le faisant, ce n'est probablement pas sûr. Ce produit est destiné à découager les vols et ne garantit pas la sécurité de votre projecteur. Les piles de l'alarme doivent être testées au moment de l'installation puis tous les ans. La responsabilité de Vision est limitée comme prévu par la garantie.

Vision est un partenaire du système de certification de produit TÜV SÜD. Toutes les certifications applicables sont fournies par TÜV. Tous les produits sont conçus et importés dans l'UE par « Vision », une entreprise intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre au numéro 04625566 à l'adresse Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH.

1 x plaque supérieure

1 x plaque inférieure

2 x colliers de prévention des accès

2 x bloque-disques

2 x clés

1 x clé Allen pour bloque-disque

8 x panneaux latéraux (vendus séparément)

Instructions d'installation

Remarque : pour une configuration la plus sûre possible, la cage doit être aussi proche que possible des dimensions du projecteur.

1. Déposez la plaque inférieure sur une surface plane non abrasive. Le sens de pose de la plaque n'a pas d'importance.

1. Disposez quatre blocs de mousse, un à chaque coin de la plaque inférieure.

1. Déposez soigneusement le projecteur à l'envers sur les blocs de mousse.

Note 1 : disposez les blocs de mousse de manière à NE PAS appuyer sur des boutons de fonction à la surface du projecteur.

Note 2 : les blocs de mousse sont disponibles en quatre épaisseurs pour permettre l'installation de projecteurs ayant une surface supérieure irrégulière. Ajustez pour que le projecteur soit à niveau.

1. Ajoutez des panneaux latéraux aux CÔTÉS LONGS de la plaque inférieure.

Étape 1 :

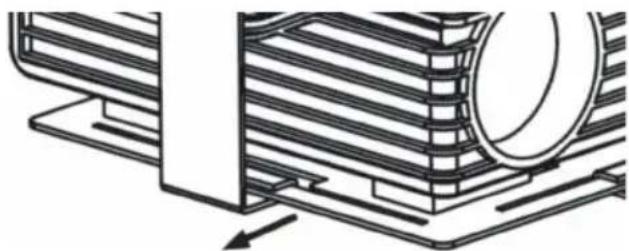

Soulevez la plaque inférieure et insérez le panneau latéral dans la rainure au centre.

Faites glisser le panneau vers un coin jusqu'à ce qu'il s'arrête.

Répétez l'opération jusqu'à ce que deux panneaux latéraux soient installés sur chaque côté long.

Note : Si l'objectif du projecteur ne permet pas d'installer les huit panneaux fournis, la cage doit fournir une sécurité suffisante avec seulement sept panneaux, à condition d’être bien ajustée à la taille du projecteur. Cela n’est vrai que s’il est impossible de manœuvrer le projecteur dans la cage.

1. Insérez la plaque supérieure

Étape 1 :

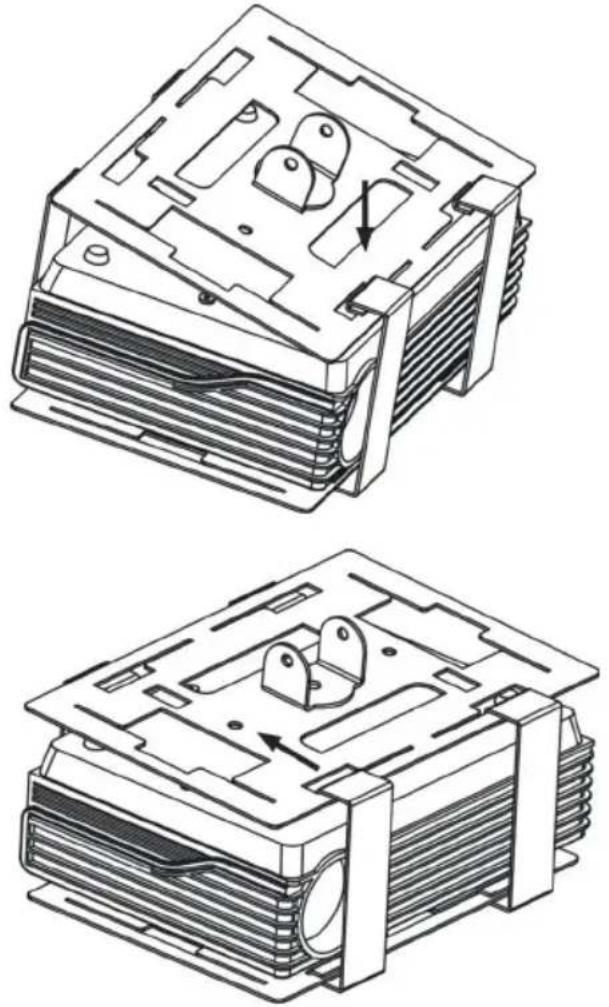

Déposez la plaque supérieure sur le projecteur et fixez-la aux panneaux latéraux déjà en place, un côté à la fois. Il ne doit pas être nécessaire de forcer.

Étape 2 :

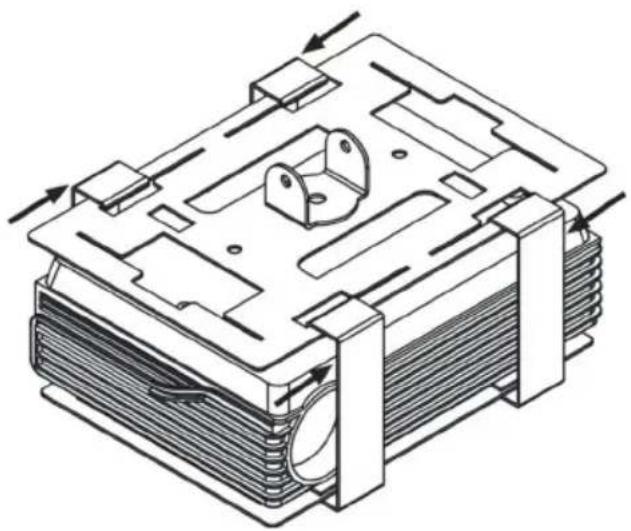

Faites glisser les panneaux latéraux vers le centre jusqu'à ce qu'ils s'arrêtent.

1. Ajoutez des panneaux latéraux aux CÔTÉS COURTS de la plaque inférieure.

Étape 1 :

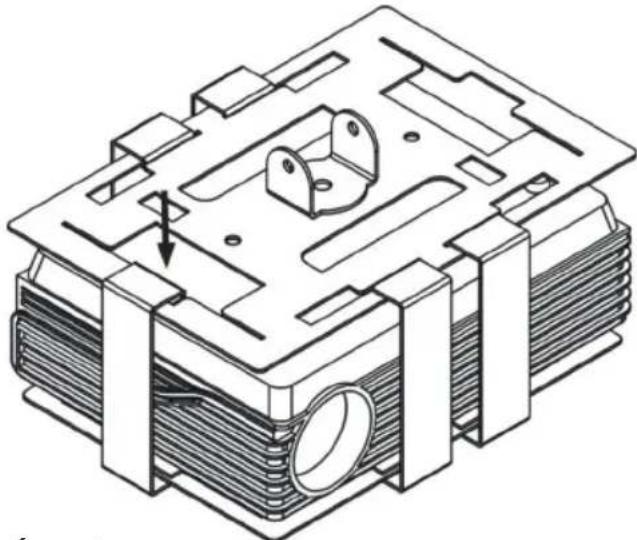

Soulevez la plaque inférieure et insérez le panneau latéral dans la rainure au centre.

Faites descendre doucement la plaque supérieure et accrochez le dessus du panneau latéral à la plaque supérieure.

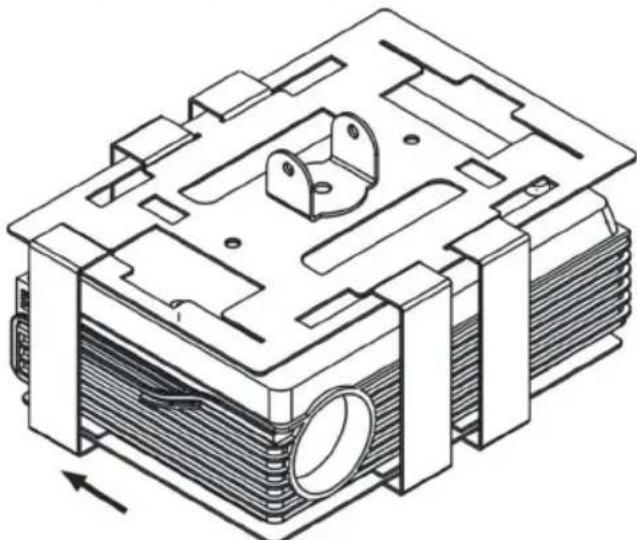

Faites glisser le panneau jusqu'à ce qu'il s'arrête.

Répétez l'opération jusqu'à ce que deux panneaux latéraux soient installés sur chaque côté court.

1. Fixez le support de projecteur pour plafond ou mur.

Remarque : cette étape doit être réalisée avec le crochet du projecteur déjà fixé au plafond.

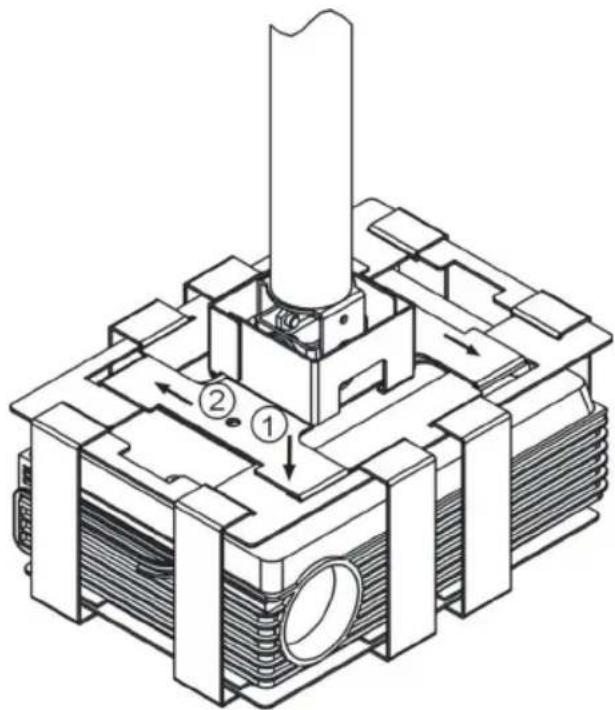

Les crochets Vision se fixent à la plaque supérieure de la CAGE TM avec les écrous de sécurité à six pans creux à cheville fournis avec les crochets Vision.

1. Faites passer les câbles par le crochet du projecteur et connectez-les au projecteur.
2. Allumez le projecteur. Ajustez l'assiette du projecteur et serrez les écrous de réglage.
3. Fixez les colliers de prévention des accès.

Disposez-les délicatement dans la rainure au bout de chaque côté long, puis faites-les coulisser en position. Le trou de 8 mm sur la surface supérieure doit être disposé directement au-dessus du trou de 8 mm dans la plaque supérieure.

Remarque : une rainure disposée au fond du collier vertical permet de faire passer des câbles le long de la barre du crochet du projecteur jusque dans le plafond.

1. Disposer les bloque-disques

Étape 1 :

Disposez les bloque-disques sur les rainures sur le côté court de la plaque supérieure.

Étape 2 :

Faites pivoter le verrou de 90°. Disposez la tige de verrouillage au-dessus du trou de 8 mm sur la surface supérieure du collier de prévention des accès.

Étape 3 :

Poussez le verrou pour le fermer.

Chaque verrou est fourni avec 6 piles LR44 (AG13) préinstallées.

1. Lorsqu'il est fermé, le verrou émet un bip pour confirmer qu'il est armé. Il est actif après 15 secondes.
2. Lorsque le verrou est déplacé, il émet 3 bips d'avertissement. Après un déplacement continu de 5 secondes, l'alarme sonore se déclenche.
3. Lorsque l'alarme fonctionne, si le mouvement s'arrête pendant 35 secondes, l'alarme s'arrête de sonner et retourne en mode actif.

Garantie

Ce produit est couvert par une garantie de retour atelier de 2 ans, valide à partir de la date d'achat. Cette garantie est uniquement accordée à l'acheteur originel et ne peut être transmise.

Pour prévenir tout doute, la garantie est basée sur les informations détenues par le distributeur national désigné pour le point de vente. La responsabilité du fabricant et de sa société de services désignée est limitée au coût de la réparation et/ou du remplacement de l'unité défectueuse sous garantie, sauf en cas de mort ou de blessure (85/374/CEE). Cette garantie vous protège dans les cas suivants :

• Manipulations incorrectes entraînant l'impossibilité d'utiliser le produit de manière sûre dans la CPS (charge pratique de sécurité) recommandée.
• Mauvaise finition entraînant l'impossibilité d'assembler le produit.
• Corrosion externe si identifiée dans les 24 heures suivant l'achat. L'intérieur du tube n'est pas recouvert d'un revêtement par poudre, et il est donc possible qu'une légère corrosion se forme avec le temps. Cette corrosion étant normale et n'affectant pas la capacité de charge du produit, elle n'est pas couverte par cette garantie.

Si vous rencontrez un problème avec ce produit, contactez le revendeur auquel vous l'avez acheté. L'acheteur originel est responsable de l'envoi du produit pour réparation dans le centre de service désigné par le fabricant. Nous ferons tout notre possible pour renvoyer les unités réparées dans les 5 jours. Toutefois, cela n'est pas toujours possible, auquel cas nous les renverrons dès que possible. Cette garantie ne protège pas le produit des défauts entrainés par un abus, une utilisation non conforme ou une installation incorrecte pouvant survenir en cas de non-respect des instructions fournies dans ce manuel.

Si le défaut n'est pas couvert par cette garantie, le propriétaire aura la possibilité de payer pour la main-d'œuvre et les pièces nécessaires à la réparation de l'unité au tarif standard de l'entreprise.
