TM-CAGE80 - Accessori per proiettore VISION - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Gabbia di sicurezza per videoproiettore
Marca	Vision
Modello	TM-CAGE80
Carico pratico di sicurezza (CPS)	7 kg
Allarme	Rilevamento di movimento con allarme acustico
Alimentazione dell'allarme	6 pile LR44 (AG13) preinstallate
Tempo di attivazione	15 secondi dopo la chiusura
Durata dell'allarme	Dopo 5 secondi di movimento continuo, l'allarme si attiva
Spegnimento dell'allarme	35 secondi dopo l'arresto del movimento
Contenuto della confezione	1 piastra superiore, 1 piastra inferiore, 2 collari di prevenzione, 2 blocca-dischi, 2 chiavi, 1 chiave Allen; pannelli laterali venduti separatamente
Installazione	Fissaggio a soffitto o a parete con gancio Vision (non incluso)
Compatibilità	Proiettori fino a 7 kg
Garanzia	2 anni reso in officina
Certificazione	TÜV SÜD (partner)
Istruzioni di sicurezza	Non montare su controsoffitto; utilizzare attrezzatura di sicurezza
Manutenzione	Pulire con un panno morbido e asciutto
Riparabilità	Riparazione in officina autorizzata in garanzia
Pannelli laterali	8 pannelli (venduti separatamente); minimo 7 per sicurezza
Tipo di chiusura	Chiusura a chiave con allarme integrato

Domande frequenti - TM-CAGE80 VISION

Come installare la gabbia TM-CAGE80 sul mio proiettore?

Posizionare la piastra inferiore su una superficie piana, disporre i blocchi di schiuma agli angoli, posare il proiettore capovolto, aggiungere i pannelli laterali sui lati lunghi, poi la piastra superiore, fissare i pannelli dei lati corti, e infine fissare il gancio a soffitto. Seguire le istruzioni del manuale per maggiori dettagli.

La gabbia è compatibile con tutti i proiettori?

La gabbia è compatibile con proiettori fino a 7 kg. Le dimensioni devono essere adattate con i blocchi di schiuma per una regolazione sicura.

Come funziona l'allarme della gabbia?

Dopo la chiusura della serratura, l'allarme emette un bip e si attiva in 15 secondi. In caso di movimento, emette 3 bip di avviso, poi l'allarme acustico si attiva dopo 5 secondi di movimento continuo. L'allarme si spegne dopo 35 secondi senza movimento.

Come sostituire le pile dell'allarme?

Le pile sono LR44 (AG13) preinstallate. Aprire il vano della serratura e sostituire le 6 pile. Testare l'allarme dopo l'installazione e ogni anno.

Posso usare la gabbia senza i pannelli laterali?

Si consiglia di utilizzare tutti i pannelli per la massima sicurezza. Se l'obiettivo del proiettore dà fastidio, è possibile usarne almeno 7 a condizione che il proiettore sia ben fissato nella gabbia.

Qual è il carico massimo supportato dalla gabbia?

Il carico pratico di sicurezza (CPS) è di 7 kg. Non superare questo limite.

Come fissare la gabbia al soffitto?

Utilizzare un gancio Vision (venduto separatamente) fissato a una struttura resistente. Non montare mai direttamente su un controsoffitto. Utilizzare attrezzatura di sicurezza adeguata.

Cosa fare se l'allarme si attiva accidentalmente?

Se l'allarme suona per errore, fermare qualsiasi movimento. Dopo 35 secondi senza movimento, l'allarme si spegne automaticamente. È anche possibile sbloccare la gabbia con la chiave per disarmare l'allarme.

La gabbia viene fornita con un cavo antifurto?

No, la sicurezza è garantita da blocca-dischi e collari di prevenzione che bloccano la gabbia sul gancio del proiettore.

Qual è la garanzia del prodotto?

La gabbia beneficia di una garanzia di 2 anni reso in officina dalla data di acquisto. Contattare il rivenditore per le riparazioni.

MANUALE UTENTE TM-CAGE80 VISION

Congratulazioni per aver scelto TM-CAGE TECHMOUNT di Vision. Per ottenere il massimo delle prestazioni, leggere attentamente il libretto di istruzioni e utilizzare il prodotto seguendo le indicazioni riportate. La versione elettronica del presente libretto e ulteriori informazioni sono reperibili all'indirizzo www.visionaudiovisual.com

AVVERTENZE

Durante l'installazione attenersi scrupolosamente alle norme in materia di salute e sicurezza sul luogo di lavoro:

- fissare la staffa ad una struttura portante idonea. NON MONTARE GABBIE O STAFFE DIRETTAMENTE SU UN CONTROSOFFITTO!

• non praticare tagli o fori alle parti oltre l'altezza d'uomo. Tali operazioni devono essere eseguite utilizzando il pavimento come piano di appoggio e indossando dispositivi di protezione appropriati.
• non sbilanciarsi verso l'esterno per evitare il ribaltamento della scala pieghevole.
• SWL (safe working load: carico di sicurezza): 7 kg

In caso di incertezza sulla capacità portante della struttura a cui si sta fissando la staffa, si consiglia di testarla con il peso del proprio corpo appoggiandovisi leggermente. Se nel farlo si avverte disagio, potrebbe non essere sicura.

Il presente prodotto rappresenta un dispositivo antifurto e non garantisce la sicurezza del videoproiettore.

Testare le batterie dell'allarme al momento dell'installazione e successivamente a cadenza annuale. La responsabilità di Vision è limitata a quanto previsto dalla garanzia.

Vision aderisce al sistema di certificazione prodotto TÜV SÜD. Tutte le certificazioni applicabili sono fornite da TÜV. Tutti i prodotti sono progettati e importati nell'Unione Europea da Vision, società interamente controllata da Azlan Logistics Ltd, registrata in Inghilterra al n. 04625566 con sede legale in Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH.

1 x piastra superiore

1 x piastra inferiore

1 x brugola di bloccaggio

16 x blocchi di materiale espanso

8 x pannelli laterali (venduti separatamente)

ISTRUZIONI PER L'INSTALLAZIONE

NB: Affinché il montaggio risulti sicuro, le dimensioni della gabbia dovrebbero essere il più simile possibile a quelle del videoproiettore.

1. Collocare la piastra inferiore su una superficie piana antigraffio. Il lato è indifferente.

1. Disporre un blocco di materiale espanso su ciascun angolo della piastra inferiore.

1. Poggiare con cura il videoproiettore capovolto sui blocchi di materiale espanso.

Nota 1: posizionare i blocchi di materiale espanso in modo che NON premano sui comandi sul lato superiore del videoproiettore.

Nota 2: i blocchi di materiale espanso sono forniti in quattro spessori differenti per i videoproiettori con lato superiore disuguale. Sistemare il videoproiettore in modo che risulti orizzontale.

1. Aggiungere i pannelli laterali sui LATI LUNGHI della piastra inferiore.

Passo 1:

Sollevare la piastra inferiore, inserire il pannello laterale dall'incavo centrale e agganciarlo.

Far scorrere il pannello verso uno dei due angoli finché si blocca.

Ripetere l'operazione sino ad avere due pannelli laterali su ciascun lato lungo.

NB: Se l'obiettivo del videoproiettore impedisce l'installazione di tutti gli otto pannelli laterali, purché aderisca al videoproiettore, la gabbia dovrebbe essere sicura anche se sono installati solo sette pannelli laterali. Questo è valido solo se il videoproiettore non può essere manovrato all'interno della gabbia.

1. Montare la piastra superiore.

Passo 1:

Collocare la piastra superiore sul proiettore e agganciarla, un lato per volta, ai pannelli laterali già posizionati. Non dovrebbe essere necessario alcuno sforzo.

Passo 2:

Far scorrere i pannelli laterali verso il centro finché si bloccano.

1. Aggiungere i pannelli laterali ai LATI CORTI della piastra inferiore.

Passo 1:

Sollevare la piastra inferiore, inserire il pannello laterale dall'incavo centrale e agganciarlo.

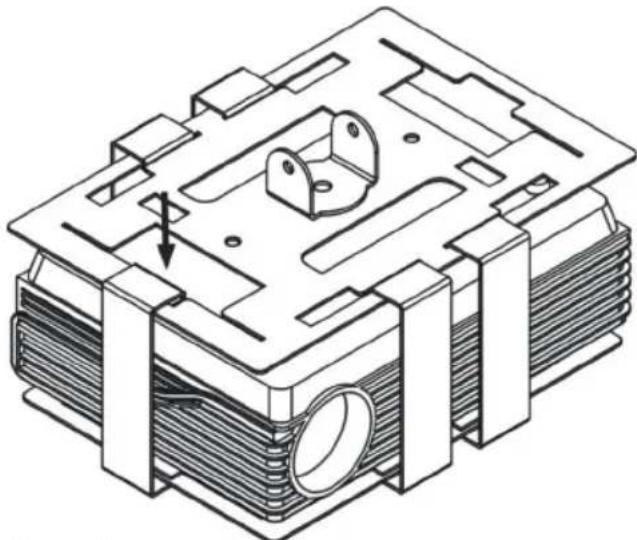

Spingere delicatamente la piastra superiore verso il basso e agganciare la sommità del pannello laterale alla piastra superiore.

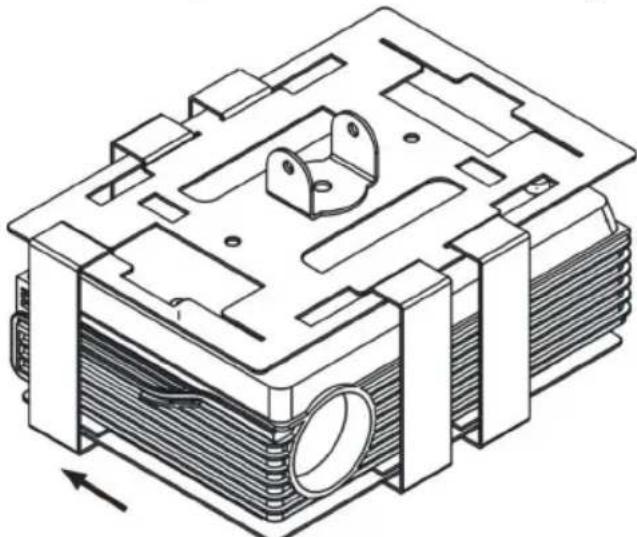

Far scorrere il pannello verso uno dei due angoli finché si blocca.

Ripetere l'operazione sino ad avere due pannelli laterali su ciascun lato corto.

1. Fissare il supporto a soffitto o a parete del videoproiettore.

NB: questo passaggio va effettuato con la staffa del videoproiettore già fissata al soffitto.

Le staffe Vision si fissano alla piastra superiore della TM-CAGE con i bulloni di sicurezza a brugola forniti a corredo delle staffe stesse.

1. Far scendere i cavi nella staffa del videoproiettore e collegarli al videoproiettore.

2. Accendere il videoproiettore. Regolare l'inclinazione e la rotazione del videoproiettore e stringere i bulloni di regolazione.

3. Montare i collari antintrusione.

Posizionarli delicatamente nell'incavo a ciascuna estremità del lato lungo e farli scorrere sino a raggiungere la propria sede. Il foro da 8 mm sulla superficie superiore dovrebbe trovarsi in corrispondenza del foro da 8 mm della piastra superiore.

NB: un incavo all'estremità inferiore della fascetta verticale del collare consente di far salire i cavi nel palo della staffa del videoproiettore sino al soffitto.

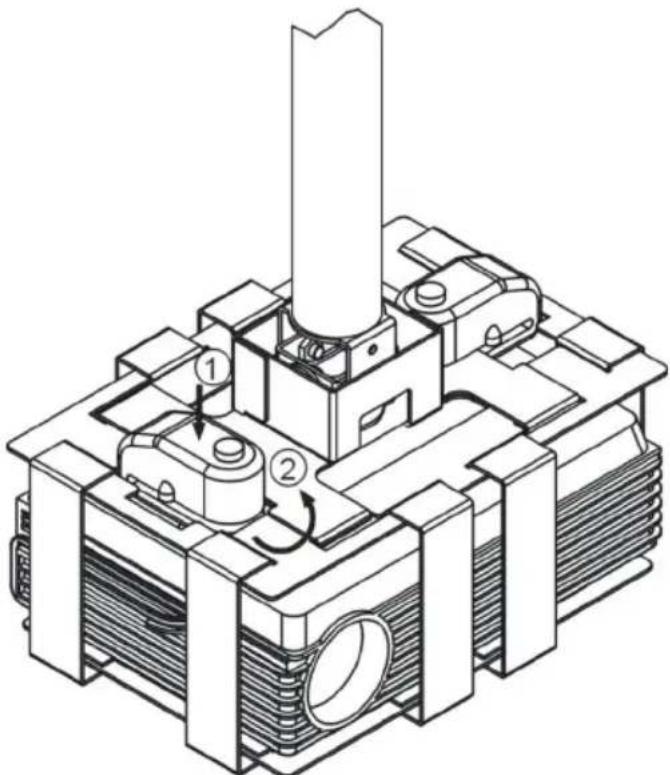

Posizionare il primo blocco lungo l'incavo sul lato corto della piastra superiore.

Ruotare il blocco di 90°. Posizionare il perno di bloccaggio sul foro da 8 mm posto sulla superficie superiore del collare antintrusione.

Passo 3:

Spingere il blocco per fissarlo

Ogni blocco è fornito con 6 batterie LR44 (AG13) preinstallate.

1. Una volta fissato, il blocco emette un bip a conferma del suo funzionamento. Dopo 15 secondi diventa attivo.
2. Quando il blocco viene mosso emette 3 bip di avvertimento. Se si continua a muoverlo per più di 5 secondi suona l'allarme.
3. Se mentre suona l'allarme si interrompe il movimento del blocco per 35 secondi, l'allarme cessa di suonare e ritorna nella modalità attivo.

GARANZIA

Il presente prodotto gode di una garanzia return-to-base di 2 anni con decorrenza dalla data di acquisto. Tale garanzia è valida esclusivamente per il primo acquirente e non è cedibile.

Onde evitare qualsiasi dubbio, per primo acquirente si intende colui che risulta essere in possesso del prodotto sulla base delle informazioni raccolte presso il punto vendita dove è stato effettuato l'acquisto. La responsabilità del produttore e del centro di assistenza indicato è limitata al costo della riparazione e/o della sostituzione dell'unità difettosa in garanzia, fatti salvi i casi di morte o lesione (UE 85/374/CEE). La garanzia copre le seguenti ipotesi:

• saldature difettose tali da impedire il funzionamento in sicurezza del prodotto rispettando l'SWL consigliato (safe working load: carico di sicurezza);
• finiture scadenti tali da impedire il montaggio del prodotto;
• corrosioni esterne se individuate entro 24 ore dall'acquisto. All'interno il tubo non è rivestito a polvere e con il passare del tempo potrebbe corrodersi leggermente. Si tratta di un fenomeno normale che non influisce sulla capacità portante del prodotto e, pertanto, non rientra nella garanzia.

In caso di problemi con il prodotto, contattare il rivenditore AV presso il quale è stato effettuato l'acquisto. Il primo acquirente risponde della spedizione del prodotto al centro di assistenza indicato dal produttore per la riparazione. Le unità riparate saranno restituite entro 5 giorni lavorativi e comunque nel più breve tempo possibile. La garanzia non si applica in caso di guasti provocati da incuria, uso improprio o installazione errata dovuti al mancato rispetto delle istruzioni riportate nel presente libretto.

In caso di guasti non coperti da garanzia, il proprietario potrà ottenere la riparazione dell'unità corrispondendo, per manodopera e parti di ricambio, la tariffa standard richiesta dal centro di assistenza.

ITALIANO
