Typ produktu	Klatka zabezpieczająca do projektora
Marka	Vision
Model	TM-CAGE80
Obciążenie praktyczne bezpieczeństwa (CPS)	7 kg
Alarm	Wykrywanie ruchu z alarmem dźwiękowym
Zasilanie alarmu	6 baterii LR44 (AG13) wstępnie zainstalowanych
Czas uzbrojenia	15 sekund po zamknięciu
Czas trwania alarmu	Po 5 sekundach ciągłego ruchu alarm uruchamia się
Wyłączenie alarmu	35 sekund po zatrzymaniu ruchu
Zawartość opakowania	1 płyta górna, 1 płyta dolna, 2 kołnierze zabezpieczające, 2 blokady tarcz, 2 klucze, 1 klucz Allen; panele boczne sprzedawane osobno
Instalacja	Mocowanie do sufitu lub ściany za pomocą haka Vision (nie dołączony)
Kompatybilność	Projektory do 7 kg
Gwarancja	2 lata odsyłki do warsztatu
Certyfikacja	TÜV SÜD (partner)
Instrukcje bezpieczeństwa	Nie montować na suficie podwieszanym; używać sprzętu bezpieczeństwa
Konserwacja	Czyścić miękką, suchą szmatką
Naprawialność	Naprawa w autoryzowanym warsztacie w ramach gwarancji
Panele boczne	8 paneli (sprzedawanych osobno); minimum 7 dla bezpieczeństwa
Typ blokady	Zamek kluczowy z wbudowanym alarmem

Często zadawane pytania - TM-CAGE80 VISION

Jak zainstalować klatkę TM-CAGE80 na moim projektorze?

Połóż dolną płytę na płaskiej powierzchni, umieść bloki pianki w rogach, połóż projektor do góry nogami, dodaj panele boczne na dłuższych bokach, a następnie górną płytę, przymocuj panele krótszych boków, a na koniec zamocuj hak sufitowy. Postępuj zgodnie z instrukcjami w ulotce, aby uzyskać więcej szczegółów.

Czy klatka jest kompatybilna ze wszystkimi projektorami?

Klatka jest kompatybilna z projektorami ważącymi do 7 kg. Wymiary należy dostosować za pomocą bloków pianki, aby zapewnić bezpieczne dopasowanie.

Jak działa alarm klatki?

Po zamknięciu zamka alarm wydaje sygnał dźwiękowy i uzbraja się w 15 sekund. W przypadku ruchu emituje 3 sygnały ostrzegawcze, a następnie alarm dźwiękowy uruchamia się po 5 sekundach ciągłego ruchu. Alarm wyłącza się po 35 sekundach bez ruchu.

Jak wymienić baterie w alarmie?

Baterie to LR44 (AG13) wstępnie zainstalowane. Otwórz komorę zamka i wymień 6 baterii. Przetestuj alarm po instalacji i co roku.

Czy mogę używać klatki bez paneli bocznych?

Zaleca się używanie wszystkich paneli dla maksymalnego bezpieczeństwa. Jeśli obiektyw projektora przeszkadza, możesz użyć co najmniej 7 pod warunkiem, że projektor jest dobrze dopasowany w klatce.

Jakie jest maksymalne obciążenie klatki?

Obciążenie praktyczne bezpieczeństwa (CPS) wynosi 7 kg. Nie przekraczaj tego limitu.

Jak zamocować klatkę do sufitu?

Użyj haka Vision (sprzedawanego osobno) przymocowanego do solidnej konstrukcji. Nigdy nie montuj bezpośrednio na suficie podwieszanym. Użyj odpowiedniego sprzętu zabezpieczającego.

Co zrobić, jeśli alarm uruchomi się przypadkowo?

Jeśli alarm włączy się przez pomyłkę, zatrzymaj wszelki ruch. Po 35 sekundach bez ruchu alarm wyłącza się automatycznie. Możesz również odblokować klatkę kluczem, aby wyłączyć alarm.

Czy klatka jest dostarczana z kablem antykradzieżowym?

Nie, bezpieczeństwo zapewniają blokady tarcz i kołnierze zabezpieczające, które zamykają klatkę na haku projektora.

Jaka jest gwarancja na produkt?

Klatka objęta jest gwarancją na 2 lata odsyłki do warsztatu od daty zakupu. Skontaktuj się ze sprzedawcą w celu naprawy.

INSTRUKCJA OBSŁUGI TM-CAGE80 VISION

Gratulujemy zakupu uchwytu Vision TM-CAGE TECHMOUNT. Aby w pełni wykorzystać możliwości produktu, należy zapoznać się z niniejszą instrukcją obsługi i ściśle przestrzegać podanych w niej zaleceń. Elektroniczną wersję tej instrukcji oraz dodatkowe informacje można znaleźć na stronie www.visionaudiovisual.com

OSTRZEŻENIA

Podczas montażu uchwytu należy przestrzegać obowiązujących przepisów bezpieczeństwa i higieny pracy:

- Uchwyt można zamocować wyłącznie na konstrukcji nośnej o znanym udźwigu.

MOCOWANIE KLATKI LUB UCHWYTU BEZPOŚREDNIO NA SUFICIE PODWIESZANYM JEST ZABRONIONE!

• Nie wykonywać nacięć ani nawiertów w częściach znajdujących się powyżej głowy osoby montującej produkt. Tego rodzaju prace powinny być wykonywane z użyciem odpowiedniego sprzętu do pracy na wysokości ustawionego na podłodze.
• Unikać nadmiernego wychylania się z drabiny, ponieważ grozi to jej przewróceniem.
• Dopuszczalne obciążenie robocze: 7 kg

Jeśli nie jest znana wartość udźwigu konstrukcji nośnej, na której montowany jest uchwyt, zalecamy przetestowanie jej, obciążając ją własnym ciężarem ciała, z zachowaniem odpowiednich środków ostrożności. Jeśli nie można bezpiecznie przetestować konstrukcji, oznacza to, że prawdopodobnie nie nadaje się ona do montażu uchwytu.

Niniejszy produkt został wyposażony w zabezpieczenie antykradzieżowe, niemniej jednak nie gwarantuje bezpieczeństwa projektora.

Baterie sygnalizacji alarmowej należy przetestować podczas montażu uchwytu, a następnie w odstępach rocznych. Odpowiedzialność firmy Vision jest ograniczona do warunków określonych w gwarancji.

Produkty firmy Vision są objęte systemem certyfikacji wyrobów prowadzonym przez TÜV SÜD. TÜV dostarcza firmie Vision wszystkie wymagane usługi certyfikacyjne. Wszystkie produkty są produkowane i importowane do krajów Unii Europejskiej przez firmę Vision, która należy do spółki Azlan Logistics Ltd, zarejestrowanej w Anglii pod numerem 04625566 w Lion House, Pioneer Business Park, Clifton Moor, York, YO30 4GH

2 x kołnierze antykradzieżowe

2 x elementy blokujące

2 x kluczyki

1 x klucz imbusowy

16 x bloczki piankowe

8 x boczne elementy mocujące (sprzedawane oddzielnie)

INSTRUKCJA MONTAŻU

Uwaga: aby zapewnić dobre dopasowanie klatki, jej rozmiar powinien możliwe jak najdokładniej odpowiadać rozmiarowi projektora.

1. Umieścić dolną płytę na równej, nierysującej powierzchni. Płytę można umieścić na powierzchni dowolną stronę.

1. Umieścić cztery bloczki piankowe na dolnej płycie, po jednym w każdym jej rogu.

1. Ostrożnie umieścić projektor na bloczkach do góry dnem.

Uwaga 1: należy sprawdzić położenie bloczków i upewnić się, że NIE stykają się z przyciskami znajdującymi się na górnej powierzchni projektora.

Uwaga 2: w zestawie są dostępne bloczki o czterech grubościach, które można wykorzystać w przypadku projektorów o nierównej górnej powierzchni. Wypoziomować projektor.

1. Zamontować boczne elementy na DŁUŻSZYCH KRAWĘDZIACH dolnej płyty.

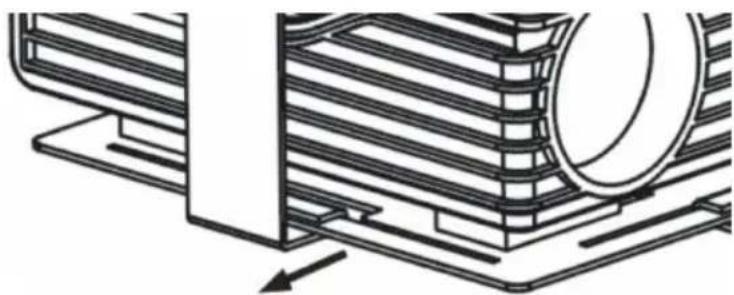

Krok 1:

Unieścić dolną płytę i zamocować boczny element w środkowym otworze.

Przesunąć boczny element do rogu płyty do oporu.

Powtórzyć powyższe czynności dla pozostałych trzech elementów tak, aby na obu dłuższych krawędziach dolnej płyty znalazły się po dwa boczne elementy mocujące.

Uwaga: jeśli obiektyw projektora uniemożliwia zamontowanie wszystkich ośmiu elementów bocznych, konstrukcja powinna być bezpieczna po założeniu siedmiu elementów, pod warunkiem jednak, że projektor jest ciasno dopasowany do klatki. W celu sprawdzenia dopasowania projektora należy upewnić się, że nie przemieszcza się wewnątrz klatki.

1. Założyc górną płytę.

Krok 1:

Założyć górną płytę na projektor i zaczepić zainstalowane już boczne elementy mocujące najpierw po jednej, a potem po drugiej stronie płyty. Czynność ta powinna być wykonywana bez konieczności użycia siły.

Krok 2:

Przesunąć boczne elementy mocujące do środka do oporu.

1. Zamontować boczne elementy na KRÓTSZYCH KRAWĘDZIACH dolnej płyty.

Krok 1:

Unieścić dolną płytę i zamocować boczny element w środkowym otworze.

Ostrożnie docisnąć górną płytę w dół i zaczepić górną część bocznego elementu mocującego na górnej płycie.

Przesunąć boczny element do rogu płyty do oporu.

Powtórzyć powyższe czynności dla pozostałych trzech elementów tak, aby na obu krótszych krawędziach dolnej płyty znalazły się po dwa boczne elementy mocujące.

1. APrzymocować do klatki ścienny lub sufitowy uchwyt na projektor.

Uwaga: ten krok należy wykonać dopiero wtedy, gdy uchwyt zostanie zamontowany na suficie.

Uchwyty firmy Vision są montowane do górnej płyty TM-CAGE imbusowymi śrubami blokującymi, które są dostarczane wraz z uchwytami Vision.

1. Poprowadzić przewody przez uchwyt i podłączyć do projektora.

2. Włączyć projektor. Wyregulować kąt nachylenia i obrót projektora i dokręcić śruby regulacyjne.

3. Założyć kołnierze antykradzieżowe.

Ostrożnie umieścić kołnierze w otworach po obu stronach dłuższych boków klatki, a następnie wsunąć. Otwór o długości 8 mm na górnej powierzchni powinien znajdować się bezpośrednio nad 8-milimetrowym otworem w górnej płycie.

Uwaga: otwór w dolnej części pionowego elementu kołnierza umożliwia poprowadzenie przewodów kablowych przez kolumnę uchwytu do sufitu.

1. Założyć elementy blokujące.

Krok 1:

Umieścić element blokujący wzdłuż otworu znajdującego się przy krótszej krawędzi górnej płyty.

Krok 2:

Obrócić element blokujący o 90°. Umieścić trzpień blokujący nad 8-milimetrowym otworem w górnej powierzchni kołnierza antykradzieżowego.

Krok 3:

Nacisnąć element blokujący w celu zamknięcia.

Każdy element blokujący jest dostarczany z założonymi sześcioma bateriami typu LR44 (AG13).

1. Po zamknięciu element blokujący uruchomia jeden sygnał dźwiękowy, sygnalizując uzbrojenie. Po 15 sekundach element uaktywnia się.
2. W razie przesunięcia elementu rozlegną się trzy dźwiękowe sygnały ostrzegawcze. Jeśli element będzie przemieszczany przez kolejne 5 sekund, rozlegnie się alarm.
3. Jeśli po uruchomieniu alarmu element przestanie się przemieszczać i pozostanie nieruchomozy przez 35 sekund, alarm wyłączy się i powróci do trybu gotowości.

GWARANCJA

Niniejszy produkt jest objęty 2-letnią gwarancją typu „Return to Base” (naprawa w punkcie serwisowym) obowiązującą od daty zakupu. Niniejsza gwarancja przysługuje wyłącznie pierwszemu nabywcy i nie podlega cesji.

W celu uniknięcia wszelkich wątpliwości tożsamość pierwszego nabywcy jest określana na podstawie danych rejestrowanych przez wyznaczonego dystrybutora w kraju zakupu produktu. Odpowiedzialność producenta i wyznaczonego przez niego dostawcy usług serwisowych jest ograniczona do wysokości kosztu naprawy lub wymiany wadliwego produktu objętego gwarancją, z wyjątkiem przypadków poniesienia przez konsumenta śmierci lub obrażeń ciała (Dyrektywa UE 85/374/EWG). Niniejsza gwarancja chroni nabywcę w zakresie:

• Wadliwych zgrzewów, które uniemożliwiają produktowi bezpieczne funkcjonowanie w ramach zalecanego dopuszczalnego obciążenia roboczego.
• Niskiej jakości wykończenia uniemożliwiającej złożenie produktu.
• Korozji elementów zewnętrznych, jeśli zostaną stwierdzone w ciągu 24 godzin od momentu nabycia produktu. Wewnętrzne powierzchnie elementów rurowych nie są powlekane proszkowo, dlatego też z biegiem czasu może się na nich pojawić rdza. Jest to normalne zjawisko, które nie ma ujemnego wpływu na udźwig produktu, i nie jest objęte gwarancją.

W razie wystąpienia problemów z produktem należy skontaktować się ze sprzedawcą sprzętu audio-video, u którego został on zakupiony. Sprzedawca jest odpowiedzialny za przesłanie produktu do naprawy do wyznaczonego przez producenta centrum serwisowego. Producent dołoży starań, aby naprawiony produkt został zwrócony w ciągu 5 dni roboczych. W sytuacji, gdy dotrzymanie tego terminu nie jest możliwe, produkt zostanie zwrócony w innym, najwcześniejszym możliwym terminie. Niniejsza gwarancja nie obejmuje wad powstałych wskutek nieprawidłowego montażu, niewłaściwej obsługi lub użytkowania produktu niezgodnie z jego przeznaczeniem. Przyczyną takich wad może być nieprzestrzeganie zaleceń zawartych w niniejszej instrukcji obsługi.

W przypadku usterek nieobjętych niniejszą gwarancją właściciel produktu może oddać produkt do naprawy w centrum serwisowym, wnosząc opłatę z tytułu robocizny i części zamiennych zgodnie ze standardowym cennikiem stosowanym w wyżej wymienionym centrum serwisowym.

POLSKI
