Producttype	Draadloze audio/video-extensie met HDMI-zender en -ontvanger
Merk	Vision
Model	TCHDMIWM (TechConnect)
Afmetingen zender	135 x 80 x 23 mm (5,3 x 3,1 x 0,9 inch)
Afmetingen ontvanger	135 x 80 x 23 mm (5,3 x 3,1 x 0,9 inch)
Gewicht zender	290 g (0,64 lb)
Gewicht ontvanger	290 g (0,64 lb)
Voeding	100-240 V AC, 50/60 Hz, adapter 5V/2A (10 W) met verwisselbare stekkers (EU/UK/US/AU)
Maximale videoresolutie	1920 x 1080 / 1080p bij 60 Hz
Videostandaarden	HDMI 1.3 met HDCP 1.2
Maximale videosnelheid	10,2 Gbit/s
Transmissievertraging	< 200 ms
Maximale afstand	30 m (98 ft) in open veld
Frequentieband	5 GHz (niet-DFS Wi-Fi-kanalen)
Versleuteling	AES 128-bit
Aantal kanalen	10 kanalen, tot 10 gelijktijdige zenders
Hoofdfuncties	Draadloze HDMI-transmissie, IR-retour, OSD-weergave, RS-232-besturing, matrix/distributie/schakelmodi, PRESENT-knop
Aansluitingen zender	1 HDMI-ingang, 1 Euroblock DC, 1 3,5 mm minijack voor IR-zender
Aansluitingen ontvanger	1 HDMI-uitgang, 1 Euroblock DC, 1 3,5 mm minijack voor IR-ontvanger, 1 RS-232 D-sub 9-pins
Onderhoud en reiniging	Reinigen met een droge, zachte doek. Gebruik geen vloeistoffen of spuitbussen. Vermijd vocht en stof.
Veiligheid	Open de behuizing niet (risico op elektrische schok). Niet blootstellen aan regen of vocht. Ontkoppel bij ongewone geur of rook.
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen. Levenslange garantie retour atelier. Neem contact op met de dealer of Vision voor reparaties.
Algemene informatie	Geproduceerd in China. Voldoet aan RoHS, WEEE, CE, FCC. Levenslange garantie retour atelier (2 jaar on-site in het Verenigd Koninkrijk).
Inclusief accessoires	1 IR-zenderkabel (1 m), 1 IR-ontvangerkabel (1 m), 1 afstandsbediening, netadapters (EU/UK/US/AU)

Veelgestelde vragen - TCHDMIWM VISION

Hoe configureer ik de TCHDMIWM-set voor de eerste keer?

Sluit de zender aan op uw HDMI-bron en de ontvanger op uw scherm. Voed beide apparaten via de netadapters. Selecteer hetzelfde kanaal op de zender en ontvanger met de kanaalkeuzeknoppen. De draadloze verbinding wordt automatisch tot stand gebracht; het verbindingslampje gaat branden.

Wat is het maximale bereik van het systeem?

Het maximale bereik is 30 meter (98 voet) in open veld, zonder obstakels. Voor optimale prestaties plaatst u de zender en ontvanger op een afstand van 2 tot 7 meter met een vrije zichtlijn.

Hoeveel zenders kunnen tegelijkertijd werken?

Tot 10 zenders kunnen tegelijk worden gebruikt in dezelfde omgeving, elk op een ander kanaal (kanalen 0 tot 9). Elke zender kan verbinding maken met maximaal 2 ontvangers.

Hoe gebruik ik de IR-retour?

Sluit de IR-zenderkabel aan op de minijack-ingang van de zender en plaats de diode nabij de infraroodsensor van de bron. Sluit de IR-ontvangerkabel aan op de ontvanger en plaats de diode in het zicht van de afstandsbediening. De infraroodsignalen worden dan van het scherm naar de bron doorgestuurd.

Wat moet ik doen als het beeld niet wordt weergegeven?

Controleer of de HDMI-kabels correct zijn aangesloten en of de bron is ingeschakeld. Probeer de verversingssnelheid van de bron te verlagen of een andere HDMI-kabel te gebruiken. Start alle apparaten opnieuw op. Druk op de 'i'-knop op de afstandsbediening om het Wi-Fi-spectrum weer te geven en wijzig het kanaal bij congestie.

Wat is de maximale ondersteunde videoresolutie?

De maximale resolutie is 1920x1080 (1080p) bij 60 Hz. Het systeem ondersteunt HDMI 1.3 met HDCP 1.2.

Kan ik dit product gebruiken met een 5 GHz Wi-Fi-router?

Ja, maar het product gebruikt dezelfde frequenties. Bij interferentie kunt u uw router configureren om alleen de 2,4 GHz-band te gebruiken of het kanaal op de zender/ontvanger wijzigen.

Hoe reset ik het systeem?

Koppel de stroom van de zender en ontvanger los, wacht enkele seconden en sluit ze opnieuw aan. Als het probleem aanhoudt, voer dan een volledige reset uit door alle apparaten in de keten uit en weer aan te zetten (bron, zender, ontvanger, scherm).

Wat betekent het snel knipperende datalampje?

Een snel knipperend datalampje op de ontvanger geeft actieve HDMI-gegevensoverdracht aan. Langzaam knipperen betekent dat de verbinding wordt opgezet. Als het lampje constant brandt, is de verbinding tot stand gebracht.

Hoe gebruik ik de PRESENT-functie?

Als u slechts één scherm heeft, druk dan op de PRESENT-knop op de zender of op de afstandsbediening. De ontvanger schakelt dan over naar het kanaal van die zender. Zorg ervoor dat de DIP-schakelaar aan de achterkant van alle apparaten op '1RX' staat. Deze functie is niet beschikbaar met meerdere ontvangers.

GEBRUIKSAANWIJZING TCHDMIWM VISION

Maksimal afstand: 30 m

Kryptering: 128 bit AES

KANALER:

LED-kanal -> wifi-kanal -> frekvens -> bändbrede

0->36->5,180->ht20

1->44->5,220->ht20

2->48->5,240->ht20

3->48->5.240->ht40

4->149->5,745->ht20

5->153->5,765->ht20

6->157->5,785->ht20

7->161->5,805->ht20

8->165->5,825->ht20

9->161->5,805->ht40

TILSLUTNINGER PÅ SENDER:

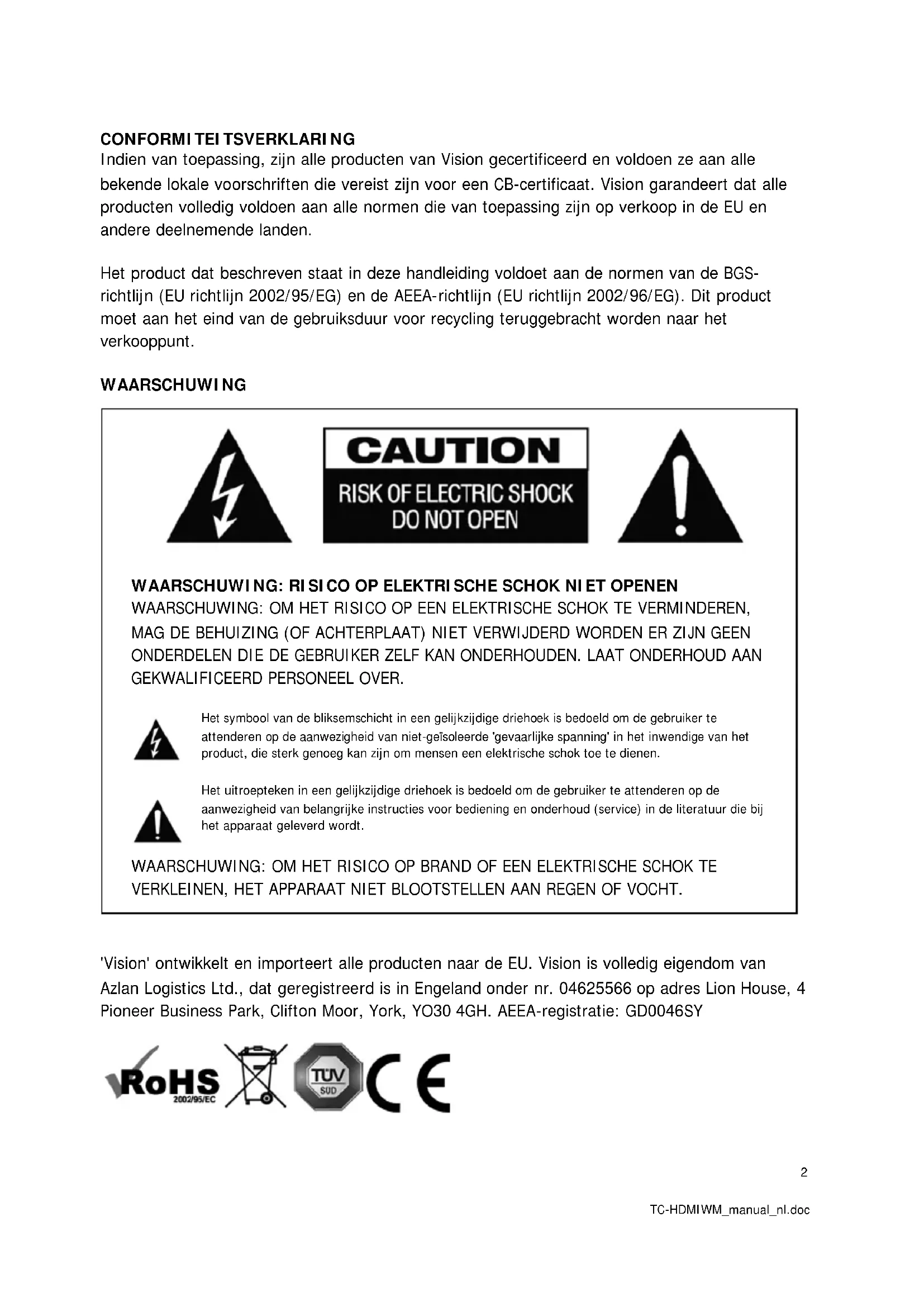

Indien van toepassing, zijn alle producten van Vision gecertificiered en voldoen ze aan alle bekende lokale voorschriften die vereist zich voor een CB-certificaat. Vision garandeert dat alle producten volledig voldoen aan alle normen die van toepassing zich op verkoop in de EU en andere deelnemende landen.

Het product dat beschreiben staat in deze handleiding voldoet aan de normen van de BGS-richtlijn (EU richtlijn 2002/95/EG) en de AEEA-richtlijn (EU richtlijn 2002/96/EG). Dit product moet aan het eind van de gebruiksduur voor recycling teruggebracht worden maar het verkooppunt.

WAARSCHUWING

Het symbol van de bliksemenschicht in een gelijkzijdige drihoek is bedoeld om de gebruiker te attenderen op de aanwezigheid van Niet-geisoleerde 'gevaarlijke spanning' in het inwendige van het product, die sterk genoeg kan zich om mensen een elektrische schok toe te dienen.

Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te attenderen op de aanwezigheid van belangrijke instructies voor bediening en onderhoud (service) in de literatuur die bij het apparaat geleverd worden.

WAARSCHUWING: OM HET RISICO OP BRAND OF EEN ELEKTRISCHE SCHOK TE VERKLEINEN, HET APPARAAT NIET BLOOTSTellen AAN REGEN OF VOCHT.

'Vision' ontwikkt en importeert alle producten maar de EU. Vision is volledig eigendom van Azlan Logistics Ltd., dat geregisteerd is in England onder nr. 04625566 op adres Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. AEEA-registry: GD0046SY

VERKLARING INZAKE OORSPRONG

Alle producten van Vision worden gemaakt in de Volksrepubliek China.

Vermijd dat het product onder de volgende omstandigheden worden geinstalleerd:

Vochtige of natte plaatsen
- Plaatsen met direct zonlicht of zich bij verwarmingsapparatuur
- Extreem koude locaties
- Plaatsen met buitensporig veel vibratie of stof
- Slecht geventileerdeplaatsen

Stel dit product Niet bloot aan druppelen of spatten. ZET GEEN PRODUCTEN GEVULD MET VLOEISTOF OP OF IN DE BUURT VAN DIT PRODUCT!

Als u een abnormale geur of rook opmerkt, schakel dit product dan meteen uit en haal de stekker uit het stopcontact. Neem contact op met uw tussenpersoon of met Vision.

VERPAKKING

Bewaar al het verpakkingsmaterial. Dat is essentieel voor vervoer in het geval dat het apparaat gerepareerd要去 worden.

OPMERKING: Als het apparaat Niet in de originele verpakkingaar de reparatieienst worden geretourneerd, za schade veroorzaakt tijdens het vervoer Niet onder de garantie vallen.

HANDELSMERK

HDMI, het HDMI-logo en High-Definition Multimedia Interface zijn handelsmerken van HDMI Licensing LLC.

BIJZONDERE WAARSCHUWINGEN

Dit product nicht in de buurt van vliegtuigen of medische faciliteiten gebruiken. Het kan interferentie veroorzaken.

Het gebruik van dit product op een van de volgende locaties kan een abnormale video- en audio-uitvoer als gezolg hebben:

Installatie van het product in muren van beton.
- Plaatsing van het product in de buurt van een koelkast, magnetronoven of andere metalen objieten.
- Een ruimte met objcten die het draadloze signaal kunnen blokkeren.

Dit product is getest en gefabricieerd om aan de veiligheidsvoorschriften van alle landen te voldoen, desalniettemin is er geen garantie dat interferentie uitgesloten kan worden. Pas indien interferentie optreedt de afstand zender en ontvanger aan. De optimale afstand zender en ontvanger is zullen de 2 en 7 meter met een onbelemmerde zichtlijn.

Dit product kan interfereren met draadloze apparaten van 5 GHz. Configureer uw 5 GHz-router indien interferentie optreedt dusdanig dat alleen de 2,4 GHz-band gelebruikt worden.

FEDERAL COMMUNICATIONS COMMISSION-INTERFERENTIEVERKLARING

Dit apparaat is getest en voldoet aan de voorschriften voor een digitaal apparaat van klasse B, conform Deel 15 van de FCC-regels. Dit apparaat genereert, gebruikt en kan radiofrequentie-energieuitstralen en kan in extreme gevallen schadelijke storing op radiocommunicationveroorzaken. De gebruiker kan de volgende maatregelen nemen om dit te verhelpen:

• Verplaats de antennne van de ontvanger.
• Vergroot de afstandCUSHT het apparaat en de ontvanger.
  Sluit het apparaat aan op een ander voedingscircuit.

VERKLARING BETREFFENDE STRALINGSBLOOTSTELLING:

Dit apparaat voldoet aan de IC-stralingsblootstellingslimieten zoals vastgesteld voor een ongecontroleerde omgeving. Dit apparaat dient geinstalleerd en gebruikt te worden met een afstand van ten minste 20 cm:tussen de zender en het lichaam.

ZENDER (Tx)

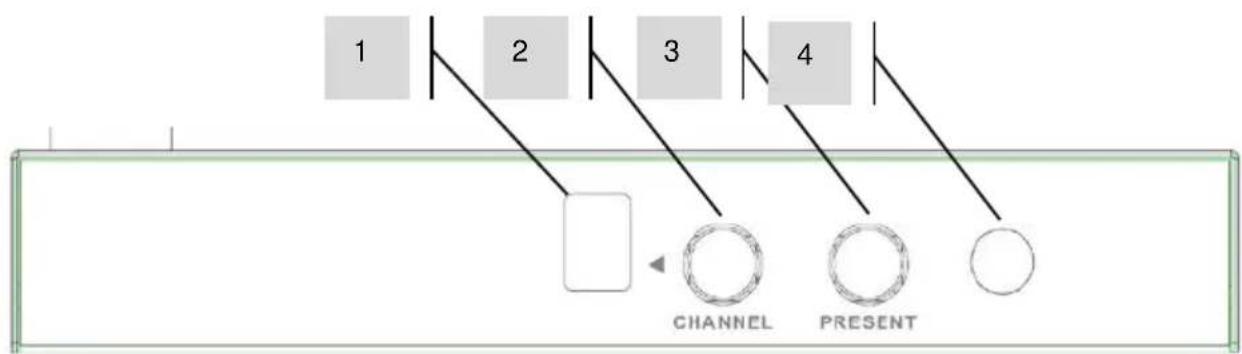

1. LCD-schem voor kanaalaanduiding
2. Kanaalselectieknop
3. Knop Present (presenteren, werkt alleen met 1 ontvanger in het systeme)
4. IR-ontvanger

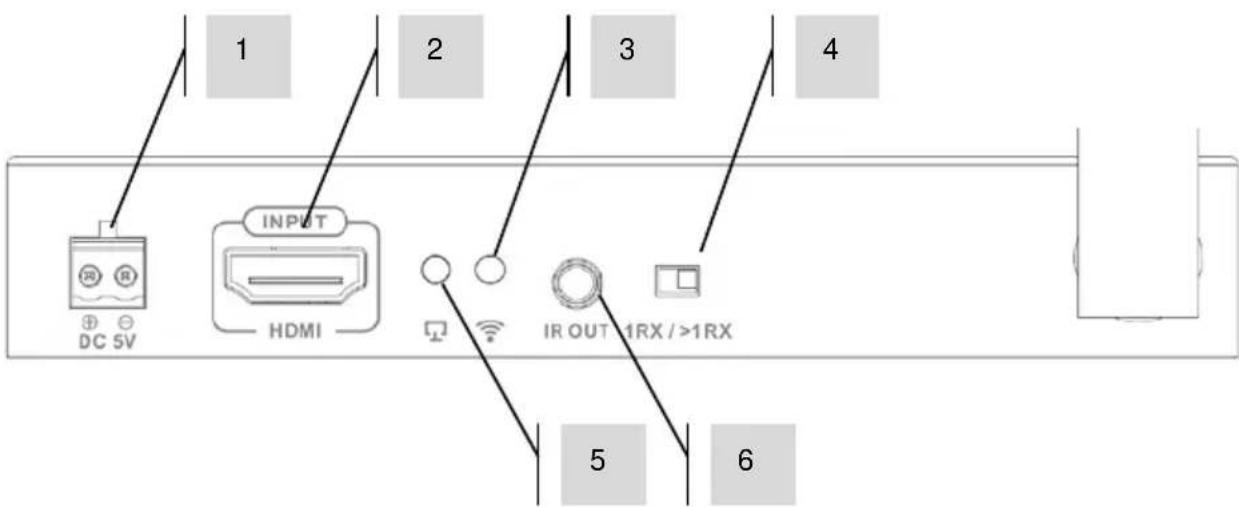

1. Stroomingang (phoenix-connector)
2. HDMI-ingang
3. Signaillampje voor draadloos - brandt wanner de zender correct verbonden is met de ontvanger
4. DIP-schakelaar voor knop PRESENT (presenteren)
5. Ingangslampje - brandt wanner de bron is aangesloten met ondersteunde resolutie
6. 3.5 mm ministekkeraansluiting van IR-blaster

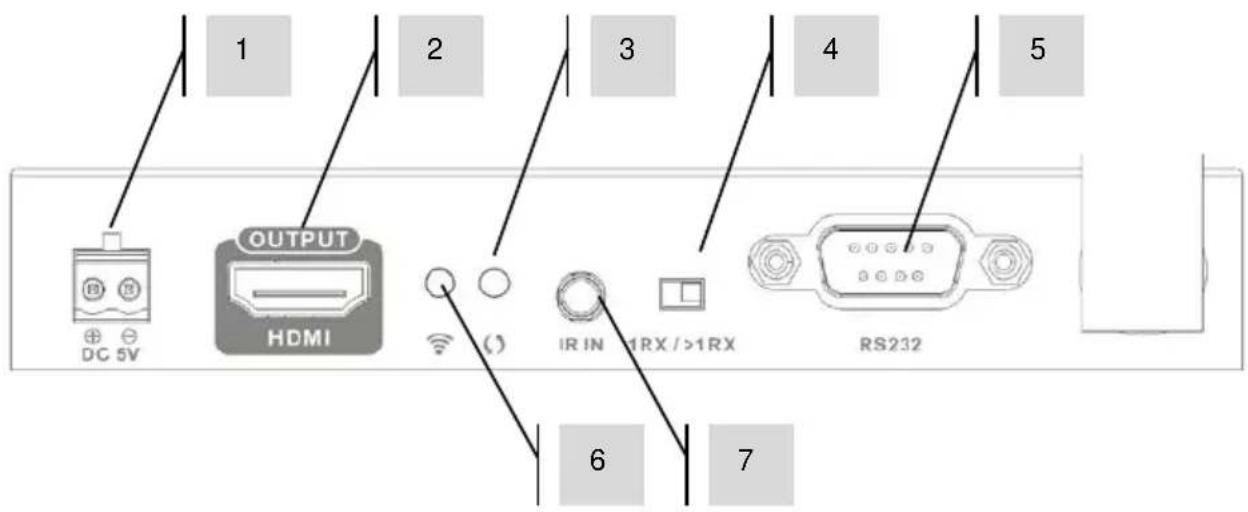

ONTVANGER (Rx)

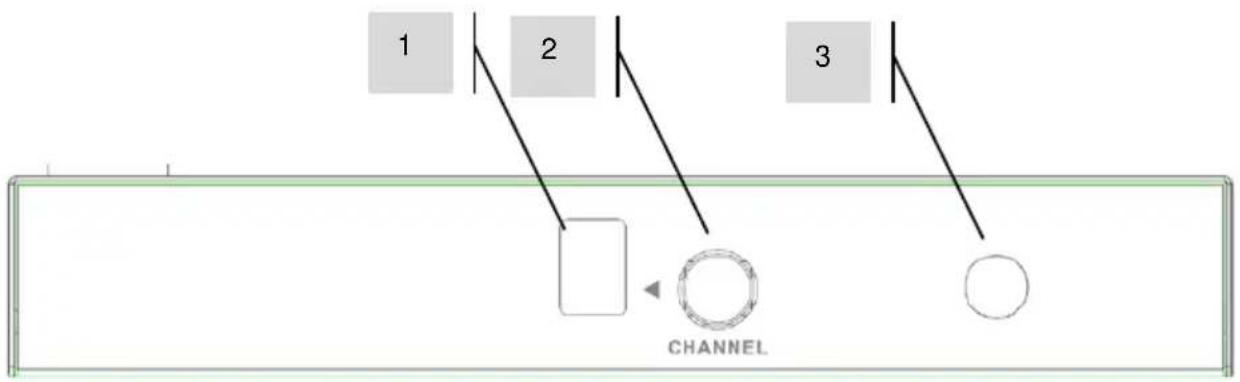

1. LCD-schem voor kanaalaanduiding
2. Kanaalselectieknop
3. IR-ontvanger

1. Stroomingang (phoenix-connector)
2. HDMI-uitgang
3. Datalampje - knippert langzaam wonneer een verbinding tot stand worden gebracht of snel wonneer er data worden overgebracht.
4. DIP-schakelaar voor knop PRESENT (presenteren)
5. RS-232 série connector (9-pins mannetje) voor externe bediening
6. Signaillampje voor draadloos - brandt wanner de zender correct verbonden is met de ontvanger
7. 3,5 mm ministekkeraansluiting van IR-ontvanger

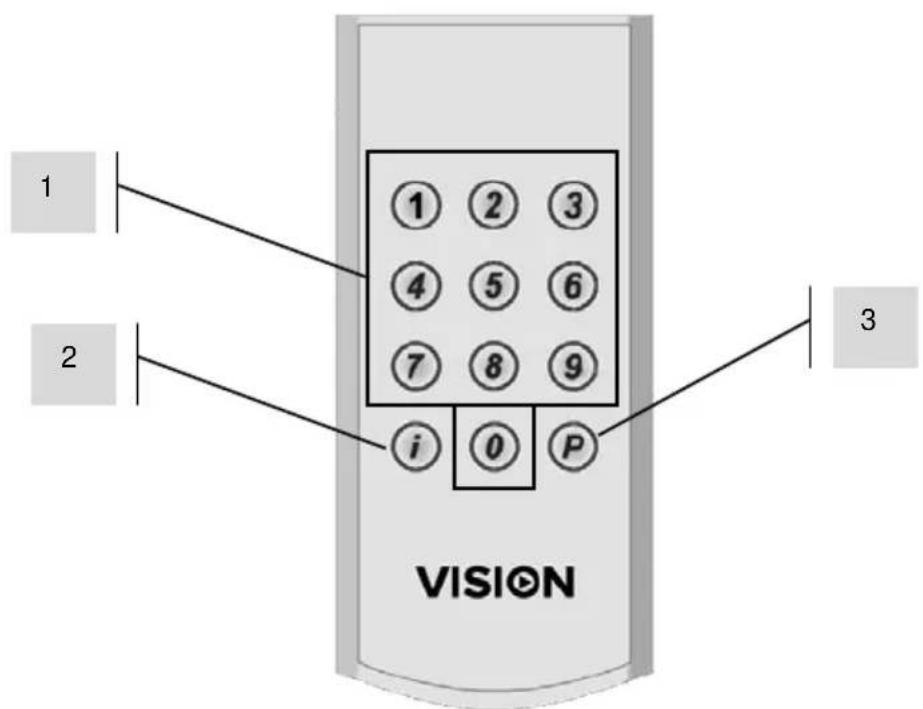

AFSTANDSBEDIENING

1. Kanaalselectie
2. Informatieweergave op scherm
3. Present (presenteren, voor zender)

SYSTEEMREGELS

De volgende twee regels makeu duidelijk wat er möglichk is met dit product:

Regel 1: Dit product gebruikt 10 kanalen. Elke zender要去 een verzschillend kanaal gebruiken, wat betekent dat er in een endezelfde wifi-omgeving 10 zenders können staan.

Regel 2: Aan een zender konnen maximaal 2 ontvangers worden gekoppeld.

SLAAPSTAND VAN DE MONITOR

Als er gedurende 10 minuten geen bron aanwezig is, stopt de ontvanger met het uitzenden van het HDMI-signal. Hierdoor worden de monitor in de slaapstand gezet wanner de bron isuitgeschakeld.

SCHAKELTIJD

Deze kan maximaal 7 seconden zich ondat er elke keer een EDID要去 plaatsvinden.

FREQUENTIESPECTRUM

Dit product maakt gebruik van wifi-kanalen van 5 GHz waardoor het net als andere wifi-apparaten gevoelig is voor interferentie van buitenaf. Dit product maakt gebruik van non-DFS-kanalen.

IR-SIGNaalDOORGAVE

Bij gebruik van een bronnapparaat waar bij een afstandsbediening hoort, biedt dit product de mogelijkheid om de afstandsbediening te richten op de externe monitor. Het IR-si gnal worden van de ontvanger maar de zender en dan� het bronnapparaat doorgegeven.

Hiervoor要去en de kabels voor de IR-blaster en -ontvanger worden gebruikt.

• De diode op de blaster要去 zich zo davon möglichk bij de IR-ontvanger van de bron bevinden.
• De diode op de ontvanger要去 in het zich van de afstandsbediening bevinden.

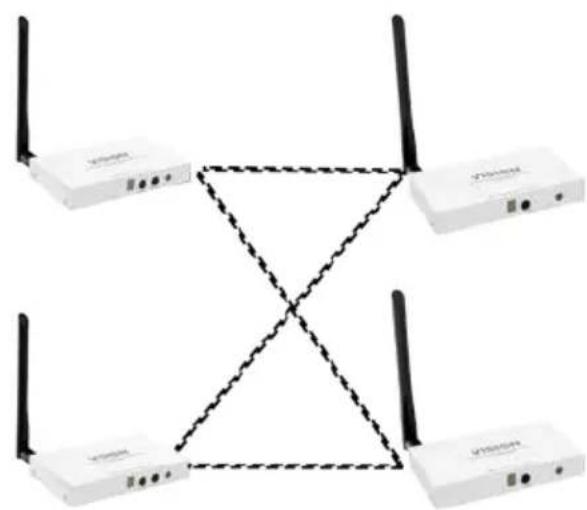

MATRIX

1. Sluit de bronnen aan op de zender en de monitoren op de ontvanger
2. Stel elke zender in op een ander kanaal. Er kuren geen twee zenders op hetzelfde kanaal zich ingesteld.
3. Wijzig het kanaal op elke ontvanger om te kijken welke bron worden weergegeven.

Het maximale aantal apparaten in een matrixystem is 2 × 2 .

Aangezien u 10 zenders tegelijkkest gebruiken, kuren er 5 afzonderlijke matrixsystemen, dan wel een combinatie van matrix-, distributie- en schakelsystemen gelijktijdig draaien.

DISTRIBUTIE

Toont de inhoud van een bron op tweet monitoren.

1. Sluit de bron aan op de zender en de monitoren op de ontvangers
2. Stel ze allemaal in op hetzelfde kanaal.

Aangezien u 10 zenders tegelijkkest gebruiken, kunnen er 10 afzonderlijke distributiesystemen, dan wel een combinatie van matrix-, distributie- en schakelsystemen geluktijdig draaien.

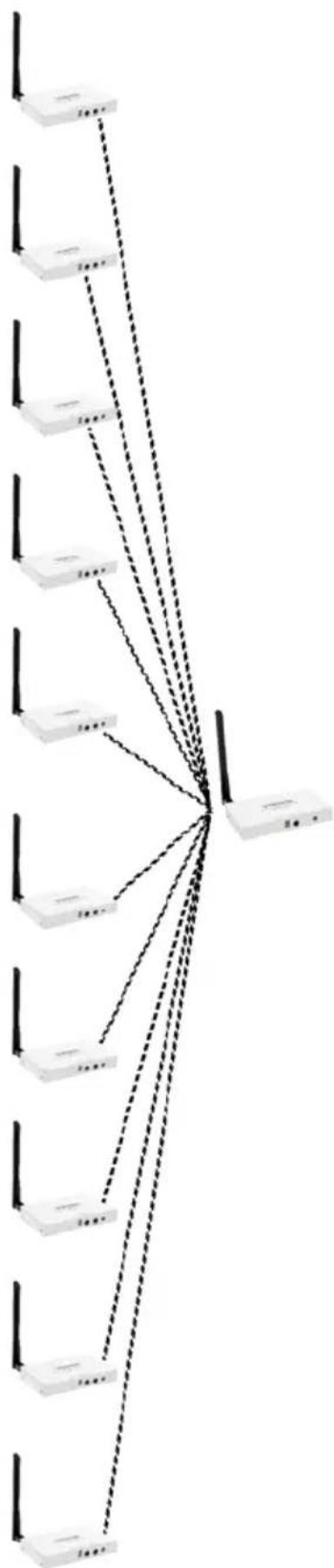

SCHAKELSYSTEEM

Maximaal 10 bronnen en eén ontvanger.

1. Sluit de bronnen aan op de zenders en de monitor op de ontvanger
2. Stel elke zender in op een ander kanaal.
3. Wijzig het kanaal op de ontvanger om te bepalen welke bron deze weergeeft.

Het is möglichk om in een omgeving meerere schakelsystemen te gebruiken; de limiet is het totale aantal zenders: 10.

Aangezien u 10 zenders tegelijk kunt gebruiken, kan gewiktijdig een combinatie van matrix-, distributie- en schakelsystemen draaien.

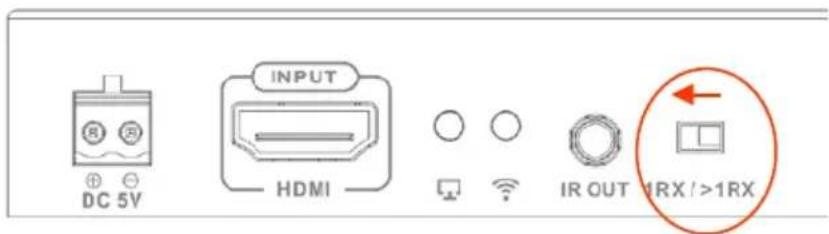

KNOP PRESENT

Als u maar een monitor hebt, kurz u de knop PRESENT (presenteren) op het Voorpaneel van de zenders (of op de afstandsbediening) gebruiken.

Deze knop stuart een commando waar de ontvanger met de strekking 'schakel over waarং kanaal'. Zet de DIP-schakelaar op dechterkant van alle apparaten op '1RX' om deze functie te activeren.

Deze functie kan nicht worden gebruikt indien het systeem meer dan een ontvanger bevat.

INFORMATIEWEERGAVE OP HET SCHERM

Druk op de knop i op de afstandsbediening om kanaalinformatie wee ter goven, waar bij andere SSD-apparaten in de omgeving worden getoond. Om eventuele problemen te helpen oplossen worden zowel de signalsterkte als de wifi-congestie getoond.

Opmerking: om alle SSID's in het bereik te tonen mag de ontvanger hierbij Niet 'verbonden' zich met een zender. Wijzig eerst het kanaal van de ontvanger maar een ongebruikt kanaal.

Opmerking: hebt u problemen en wilt u contact met ons opnemen via www.visionaudiovisual.com, stuur dan een foto van de informatie op dit scherm.

RS-232

Overdrachtssnelheid: 115 200

Opdracht	ASCII	HEX
Kanaal 0	rxch:00	72 78 63 68 3a 30 30
Kanaal 1	rxch:01	72 78 63 68 3a 30 31
Kanaal 2	rxch:02	72 78 63 68 3a 30 32
Kanaal 3	rxch:03	72 78 63 68 3a 30 33
Kanaal 4	rxch:04	72 78 63 68 3a 30 34
Kanaal 5	rxch:05	72 78 63 68 3a 30 35
Kanaal 6	rxch:06	72 78 63 68 3a 30 36
Kanaal 7	rxch:07	73 78 63 68 3a 30 37
Kanaal 8	rxch:08	74 78 63 68 3a 30 38
Kanaal 9	rxch:09	75 78 63 68 3a 30 39

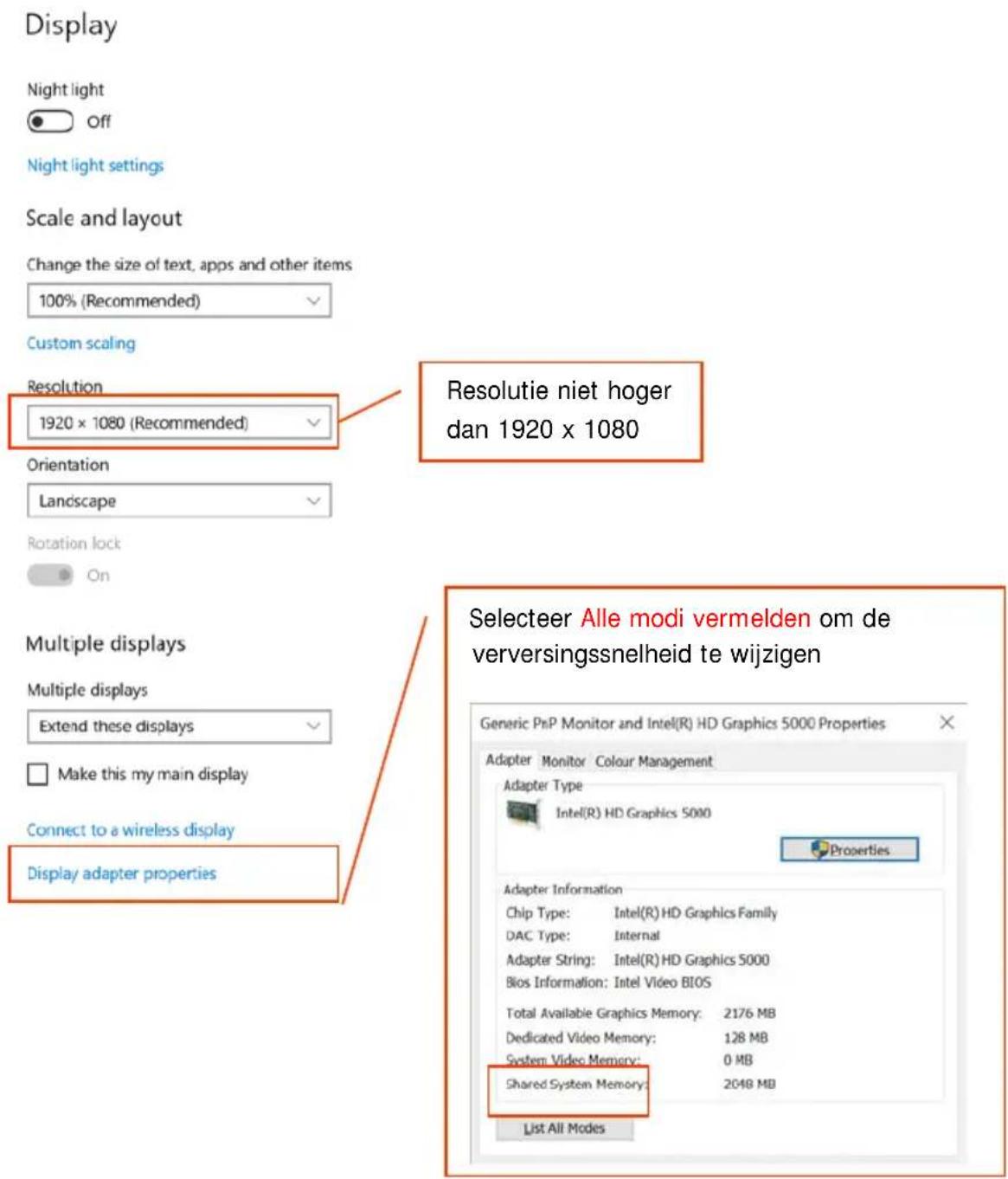

WERKT HET NIET?

1. Stel de computer in op kopieren of uitbreiden van het bureaublad (rechtsklik op het bureaublad > selecteer Beeldscherminstellingen)
2. Verminder de verversingssnelheid:

1. Probeer andere kabels:tussen de bron en de zender
2. EDID-handshakes en authenticatie van HDCP-sleutels konnen HDMI-problèmes veroorzaken. Kijk of het probleem verholpen worden door alle apparatuur opnieuw op te starten.
3. Druk op de knop i (info) op de afstandsbediening om het wifi-spectrum waar te gehen. Als dit erg vol is, wijzig dan het kanaal.

SPECIFICATIONS

AFMETINGEN ZENDER: 135 × 80 × 23 ~mm / 5,3'' × 3,1'' × 0,9'' (length x breedte x hoogte)

AFMETINGEN ONTVANGER: 135 × 80 × 23 ~mm / 5,3'' × 3,1'' × 0,9'' (length x bredte x hooge)

AFMETINGEN MET VERPAKKING: 200 × 150 × 80 mm / 7,9'' × 5,9'' × 3,1'' (length x breedte x hoopte)

GEWICHT PRODUCT:

Tx: 290 g / 0,64 lb

Rx: 290 g / 0,64 lb

GEWICHT MET VERPAKKING: 630 g / 1,39 lb (zender/Tx en ontvanger/Rx zich afzonderlijk verpakt)

MATERIALAAL: metaal

KLEUR: wit

Maximaal ondersteund videoformaat: 1920 x 1080 / 1080P bij 60 Hz

Video: HDMI 1.3 met HDCP 1.2

Max. overdrachtssnelheid: 10,2 Gbps

TMDS-signaal: 0,5~1,5 Vp p

DDC-signal: 5 Vp p

Audio: stereo

IR-signaaldoorgave:20-60kHz

Max. lenghte ingangs- en uitgangskabels: 5 m (16,4 ft)

Elektrostatische bescherming: niveau 3 volgens IEC 61000-4-2 bij contact- en luchtontlading

Temperatuurbereik in bedrijf: 0-40 °C

Luchtvochtigheid werkomgeving: < 90% RV (geen condensatie)

MTBF (Mean Time Between Failures): > 30.000 uur

Energieverbruik zender: Max. 5 Watt

Energieverbruik ontvanger: Max. 4,5 Watt

Vertraging: < 200 ms

Schakeltijd: tot 7 s (zodat telkens een EDID-handshake möglichk is)

Maximale afstand: 30m (98 ft)

Versleuteling: 128-bits AES

KANALEN:

led-kanaal -> wifi-kanaal -> freq. -> bandbreedte

0->36->5,180->ht20

1->44->5.220->ht20

2->48->5,240->ht20

3->48->5,240->ht40

4->149->5,745->ht20

5->153->5,765->ht20

6->157->5,785->ht20

7->161->5,805->ht20

8->165->5,825->ht20

9->161->5,805->ht40

AANSLUITINGEN ZENDER:

1 HDMI-aansluiting - vergulde ingang
1 DC-voeding - phoenix-connector
1 ministekkeraansluiting 3,5 mm - voor IR-blaster

AANSLUITINGEN ONTVANGER:

1 HDMI-uitgang (type A)
1 DC-voeding - phoenix-aansluiting
1 ministekkeraansluiting 3,5 mm - voor IR-ontvanger
1 x 9-pins D-sub-mannetje voor RS-232

VOEDING: 100-240 V AC 50/60 Hz 5 V / 2 A / 10 W. Lenght stroomkabel: 1,8 m / 5,9 ft

Transformer in stekker geintegreerd. Bevat uittwisselbare stekkers: VK/EU/VS/AU. Afmetingen

transformator: 66 × 43 × 32 mm / 2,6'' × 1,7'' × 1,3''

1 kabel voor IR-blaster, zwart, lengte: 1 m / 3,3 ft
1 kabel IR-ontvanger, zwart, lenght: 1 m / 3,3 ft
1 afstandsbediening: zwart

GARANTIE: levenslang returneren

2aar op locatie (alleen VK)

NALEVING: RoHS, AEEA, CE/Tx, CE/Rx, CAC/Tx, CAC/Rx, FCC/Tx, FCC/Rx, RCM-POC, RCM-SDOC

CODE ONDERDEELNUMMER:

Dit product wordt geleverd met een levenslange retourgarantie. Als er een probleem optreedt,要去 een GEDETAILLEERDE BESCHRIJVING van het defect gezven.

Sommige producten van Vision zijn zeer technisch en vereisen probleemoplossing voor alle elementen van de installmentie, waar het ook kan voorkomen dat het Niet het product van Vision is dat defect is. Hierdoor kan de leverancier weigeren een article te verrangen als er geen adequate beschrijving worden gegeven.

• De garantie geldt uitsluitend voor de originele koper van het product en kan nicht worden overgedragen.
• De garantie is van toepassing op het volgende:

Defect van een willekeurige component, waaronder de voeding.
Schade die wordt vastgesteld wanner het product voor het eerst uit de verpakking worden gehald, mits deze binnen 24 uu na aankoop worden gemeld.

• Als het product DOA (defect bij ontvangst) is, hebt u 21agation vanaf de aankoopdatum om de nationale distributeur op de hoogte te stellen via uw av-dealer.
• De oorspronkelijke koper is verantwoordelijk voor verzending van het product waar de door Vision aangewezen onderhoudsdienst.
• De aansprakelijkheid van Vision is beperkt tot de kosten van verranging van de defecte eenheid onder garantie, met uitzondering van overlieden of lichamelijk letsel (EU85/374/EEG).
• Als het product niets longer wordt geprodueerd (EOL/end of line), biedt Vision restitutie inplaats van verranging van het articel.
• Deze garantie beschermt het product Niet gegen defecten die worden veroorzaakt door misbruik, verkeerd gebruik, onjuiste installmentie, instabiele of defecte voedingsingangen of aanpassingen.

Vision streeft ernaar binnen 5 werkdaten een verrangend articel te verzenden. Het kan darüber voorkomen dat dit Niet möglich is, in welt geval zo snel als praktisch möglich een verrangend articel zal worden verzonden.

JURIDISCHE DISCLAIMER: Omdat we ernaar streven once producten te verbeteren,{kunnen bovengenoemde gegevens zonder voorafgaande kennisgeving veranderen.Deze gebruikershandleiding worden zonder garantie gespubliceerd en alle verbeteringen of wijzigingen in de gebruikershandleiding die noodzakelijk zich als gevolg van typografische fouten, onjuisteden in de huidige informatie of verbeteringen aan programma's en/of de apparatuur kunnen op elk moment en zonder voorafgaande kennisgeving worden doorgevoerd. Dergelijk wijzigingen zullen in neue edities van de gebruikershandleiding worden opgenomen.

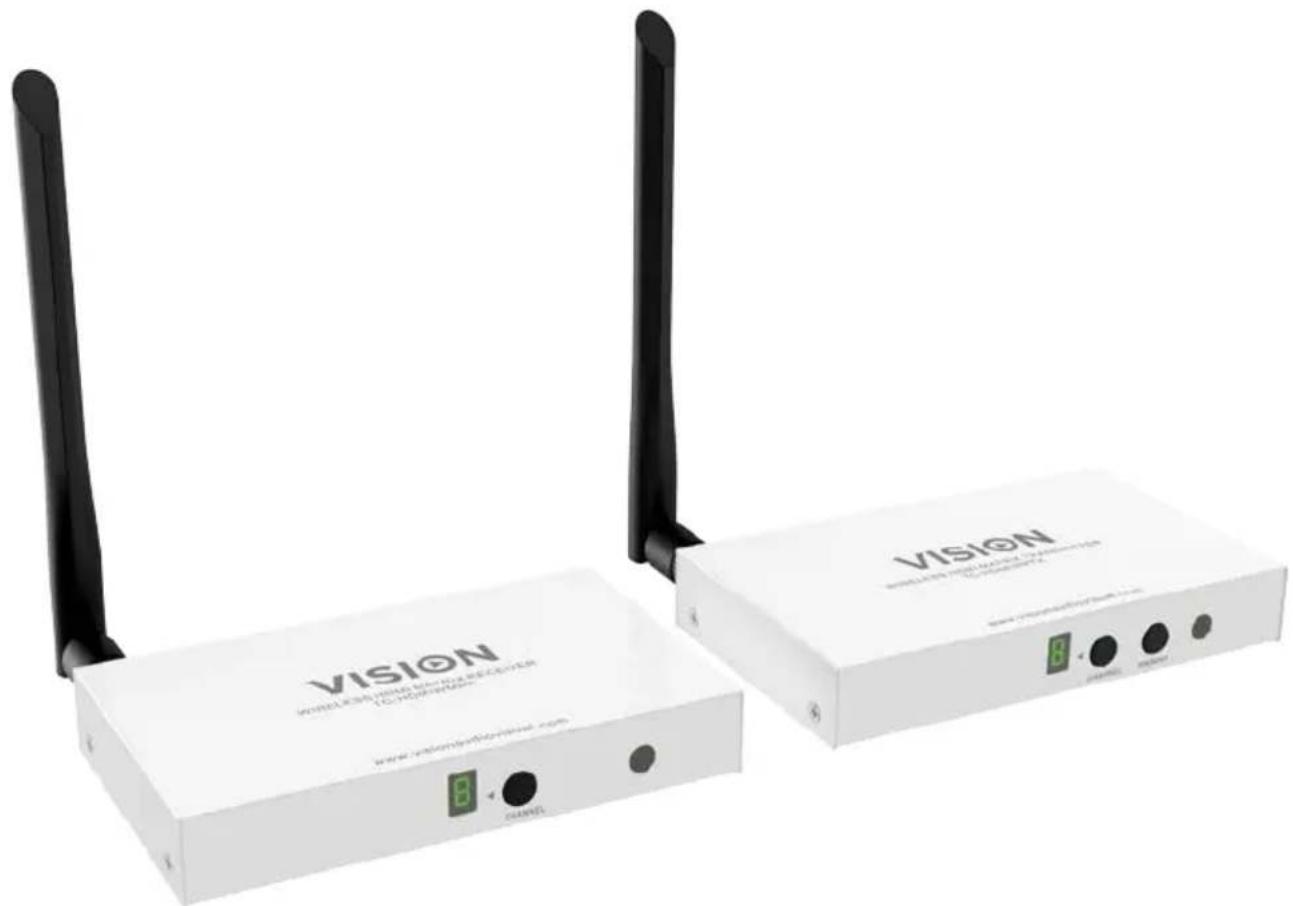

TECHCONNECT TC-HDMIWM

INSTRUKCJA OBSŁUGI

www.visionaudiovisual.com/techconnect/tc-hdmiwm

DEKLARACJA ZGODNOSCI
