TCHDMIWM - Extension audio/video VISION - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extension audio/védeo sans fil avec émetteur et récepteur HDMI
Marque	Vision
Modèle	TCHDMIWM (TechConnect)
Dimensions de l’émetteur	135 x 80 x 23 mm (5,3 x 3,1 x 0,9 po)
Dimensions du récepteur	135 x 80 x 23 mm (5,3 x 3,1 x 0,9 po)
Poids de l’émetteur	290 g (0,64 lb)
Poids du récepteur	290 g (0,64 lb)
Alimentation électrique	100-240 V CA, 50/60 Hz, adaptateur 5V/2A (10 W) avec connecteurs interchangeables (UE/UK/US/AU)
Résolution vidéo maximale	1920 x 1080 / 1080p à 60 Hz
Normes vidéo	HDMI 1.3 avec HDCP 1.2
Débit vidéo maximal	10,2 Gbit/s
Rétard de transmission	< 200 ms
Distance maximale	30 m (98 pi) en champ libre
Bande de fréquence	5 GHz (canaux Wi-Fi non DFS)
Chiffrement	AES 128 bits
Nombre de canaux	10 canaux, jusqu’à 10 émetteurs simultanés
Fonctions principales	Transmission HDMI sans fil, retour IR, affichage OSD, contrôle RS-232, modes matriciel/distribution/commutation, bouton PRESENT
Connecteurs émetteur	1 entrée HDMI, 1 Euroblock DC, 1 minijack 3,5 mm pour émulateur IR
Connecteurs récepteur	1 sortie HDMI, 1 Euroblock DC, 1 minijack 3,5 mm pour récepteur IR, 1 RS-232 D-sub 9 broches
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides ou d’aérosols. Éviter l’humidité et la poussière.
Sécurité	Ne pas ouvrir le boîtier (risque de choc électrique). Ne pas exposer à la pluie ou à l’humidité. Débrancher en cas d’odeur ou fumée anormale.
Pièces détachées et réparabilité	Aucune pièce réparable par l’utilisateur. Garantie à vie retour atelier. Contacter le revendeur ou Vision pour toute réparation.
Informations générales	Fabriqué en Chine. Conforme RoHS, DEEE, CE, FCC. Garantie à vie retour atelier (2 ans sur site au Royaume-Uni).
Accessoires inclus	1 câble émulateur IR (1 m), 1 câble récepteur IR (1 m), 1 télécommande, adaptateurs secteur (UE/UK/US/AU)

FOIRE AUX QUESTIONS - TCHDMIWM VISION

Comment configurer le kit TCHDMIWM pour la première fois ?

Branchez l'émetteur à votre source HDMI et le récepteur à votre écran. Alimentez les deux appareils via les adaptateurs secteur. Sélectionnez le même canal sur l'émetteur et le récepteur à l'aide des boutons de sélection de canal. La connexion sans fil s'établit automatiquement ; le témoin de connexion s'allume alors.

Quelle est la portée maximale du système ?

La portée maximale est de 30 mètres (98 pieds) en champ libre, sans obstacle. Pour une performance optimale, placez l'émetteur et le récepteur à une distance de 2 à 7 mètres avec une ligne de vue dégagée.

Combien d'émetteurs peuvent fonctionner simultanément ?

Jusqu'à 10 émetteurs peuvent être utilisés en même temps dans un même environnement, chacun sur un canal différent (canaux 0 à 9). Chaque émetteur peut se connecter à un maximum de 2 récepteurs.

Comment utiliser le retour IR ?

Connectez le câble émetteur IR à la prise minijack de l'émetteur et placez la diode près du capteur infrarouge de la source. Connectez le câble récepteur IR au récepteur et placez la diode en vue de la télécommande. Les signaux infrarouges sont alors relayés depuis l'écran vers la source.

Que faire si l'image ne s'affiche pas ?

Vérifiez que les câbles HDMI sont bien connectés et que la source est allumée. Essayez de diminuer le taux de rafraîchissement de la source ou de changer de câble HDMI. Redémarrez l'ensemble des appareils. Appuyez sur le bouton 'i' de la télécommande pour afficher le spectre Wi-Fi et changez de canal en cas de congestion.

Quelle est la résolution vidéo maximale prise en charge ?

La résolution maximale est de 1920x1080 (1080p) à 60 Hz. Le système supporte HDMI 1.3 avec HDCP 1.2.

Puis-je utiliser ce produit avec un routeur Wi-Fi 5 GHz ?

Oui, mais le produit utilise les mêmes fréquences. En cas d'interférences, configurez votre routeur pour utiliser uniquement la bande 2,4 GHz ou changez le canal sur l'émetteur/récepteur.

Comment réinitialiser le système ?

Débranchez l'alimentation de l'émetteur et du récepteur, attendez quelques secondes, puis rebranchez-les. Si le problème persiste, effectuez une réinitialisation complète en éteignant et rallumant tous les appareils de la chaîne (source, émetteur, récepteur, écran).

Que signifie le témoin de données qui clignote rapidement ?

Un clignotement rapide du témoin de données sur le récepteur indique un transfert actif de données HDMI. Un clignotement lent signifie que la connexion est en cours d'établissement. Si le témoin est fixe, la connexion est établie.

Comment utiliser la fonction PRESENT ?

Si vous n'avez qu'un seul écran, appuyez sur le bouton PRESENT sur l'émetteur ou sur la télécommande. Le récepteur bascule alors sur le canal de cet émetteur. Assurez-vous que le commutateur DIP à l'arrière de tous les appareils est réglé sur '1RX'. Cette fonction n'est pas disponible avec plusieurs récepteurs.

MODE D'EMPLOI TCHDMIWM VISION

www.visionaudiovisual.com/fr/techconnect-fr/tc-hdmiwm

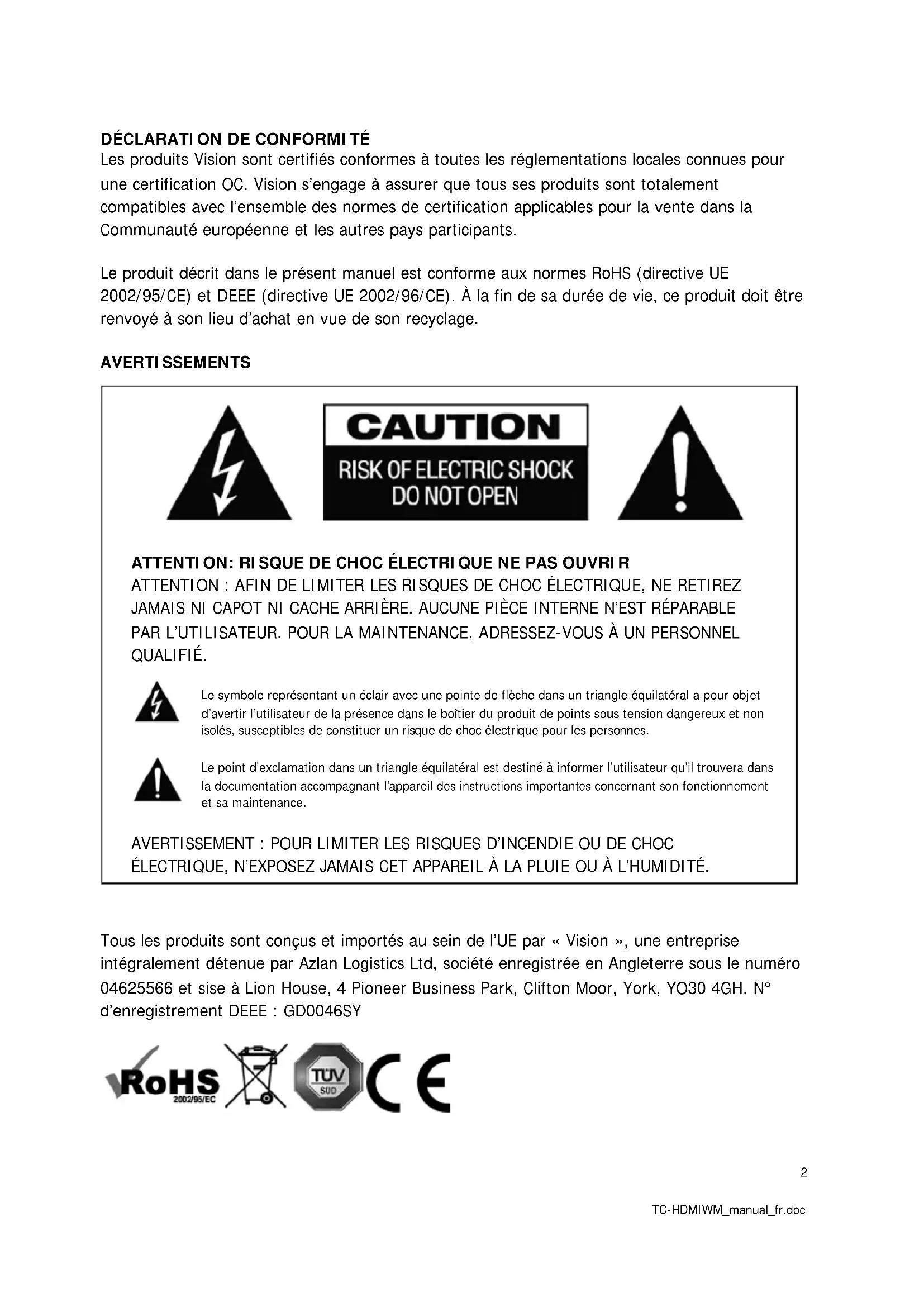

DECLARATION DE CONFORMITE

Les produits Vision sont certifiés conformes à toutes les réglementations locales connues pour une certification OC. Vision s'engage à assurer que tous ses produits sont totalment compatibles avec l'ensemble des normes de certification applicables pour la vente dans la Communauté française et les autres pays participants.

Le produit décrit dans leprésent manuel est conforme aux normes RoHS (directive UE 2002/95/CE) et DEEE (directive UE 2002/96/CE). À la fin de sa durée de vie, ce produit doit être renvoyé à son lieu d'achat en vue de son recyclage.

AVERTISSEMENTS

ATTENTION: RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR

ATTENTION: AFIN DE LIMITER LES RISQUES DE CHOC ÉLECTRIQUE, NE RETIREZ JAMAIS NI CAPOT NI Cache ARRIÈRE. AUCUNE PIECE INTERNE N'EST REPARABLE PAR L'UTILISATEUR. POUR LA MAINTENANCE, ADRESSEZ-VOUS À UN PERSONNEL QUALIFIÉ.

Le symbole représentant un éclair avec une pointe de flèche dans un triangle équilatéral a pour objet d'avertir l'utilisateur de la présence dans le boîtier du produit de points sous tension dangereux et non isolés, susceptibles de constituer un risque de chic électrique pour les personnes.

Le point d'exclamation dans un triangle équilatorial est destiné à informer l'utilisateur qu'il couvera dans la documentation accompagnant l'appareil des instructions importantes concernant son fonctionnement et sa maintenance.

AVERTISSEMENT : POUR LIMITER LES RISQUES D'INCENDIE OU DE CHOC ÉLECTRIQUE, N'EXPOSEZ JAMAIS CET APPAREL À LA PLUIE OU À L'HUMIDITE.

Tous les produits sont conçus et importés au sein de l'UE par « Vision», une entreprise intégralement détenue par Azlan Logistics Ltd, société enregistrée en Angleterre sous le numéro 04625566 et sise à Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. N° d'enregistrement DEEE : GD0046SY

DECLARATION D'ORIGINE

Tous les produits Vision sont fabriqués en République populaire de Chine (PRC).

EMPLACEMENT D'INSTALLATION

Évitez d'installer ce produit dans un endroit :

• mouillé ou humide
• directement exposé aux rayons du soleil ou proche d'appareils de chauffage
  extremementfroid
  excessivement sujet aux vibrations ou à la poussière
  insuffisammentventilé

N'exposez pas ce produit à des égouttements ou projections de liquide. NE DÉPOSEZ PAS D'OBJETS REMPLIS DE LIQUIDES SUR OU À PROXIMATE DE CE PRODUIT!

SIGNES ALARMANTS

Si vous détectez une odeur ou une fumée anormales, éteignez immédiatement ce produit et débranchez le cable d'alimentation. Contactez votre revendeur ou Vision.

EMBALLAGE

Conservez tous les matériaux d'emballage. Ils sont essentiels au transport si l'unité doit être réparée.

REMARQUE: Si l'emballage d'origine n'est pas utilisé pour renvoyer l'unité au centre de service, les dommages survenus lors du transport ne seront pas couverts par la garantie.

MARQUE DE FABRIQUE

HDMI, le logo HDMI et High-Definition Multimedia Interface (Interface multimédia à haute définition) sont des marques de fabrique de HDMI Licensing LLC.

MISES EN GARDEPARTICULIERES

N'utilisez jamais ce produit à proximé d'un aéronef ou d'installations Médicales. Il peut cause des interférences.

L'utilisation de ce produit dans les endroits suivants peut engendrer des sorties audio ou video anormales :

Produit installé sur des murs en béton
- Produit situé à proximé d'un réfrigerateur, d'un four micro-ondes ou d'autres objets en métal
Une pièce enconnbree ou les signaux sans fil peuvent se retrouver bloqués

Ce produit a ete teste et fabriqué pour satisfaire aux regles de securite de chaque pays ; cependant, il n'est garanti que des interferences ne se produiront pas dans certaines conditions. En cas d'interferences, ajustez la distance entre I'emetreur et le recepteur. L'emetreur et le recepteur doivent se couver a portee de vue, leur distance optimale etant de 2 à 7 metres.

Ce produit peut interférer avec des appareils sans fil de 5 GHz. Si des interférences se produit, configUREZ votre routeur de 5 GHz sur une bande de 2,4 GHz seulement.

Déclaration D'INTERFÉRENCES DE LA FEDERAL COMMUNICATION COMMISSION (COMMISSION FÉDÉRALE DES COMMUNICATIONS)

Cet équipement a ete teste et s'est avere satisfaire aux limites fixees pour un appareil de classe B, conformement au Titre 15 des regles de la FCC (Federal Communication Commission). Ce équipement generne, utilise et peut emetre une energia de radio frquences et peut, dans des situations extremes, causer des interfrences nuisibles aux radio communications. Si cela se produit, l'utilisateur doit essayer de :

• Changer l'antenne réceptrice de place
  Augmenter la distance séparant l'équipement du récepteur
• Connecter l'équipement à un autre circuit d'alimentation.

Déclaration D'EXPOSITION À DES RAYONNEMENTS :

Cet équipement est conforme aux limites d'exposition à des rayonnements IC fixées pour un environnement non contrôle. Cet équipement doit être installé et utilisé enMAINANT une distance minimale de 20 cm entre le radiateur et votre corps.

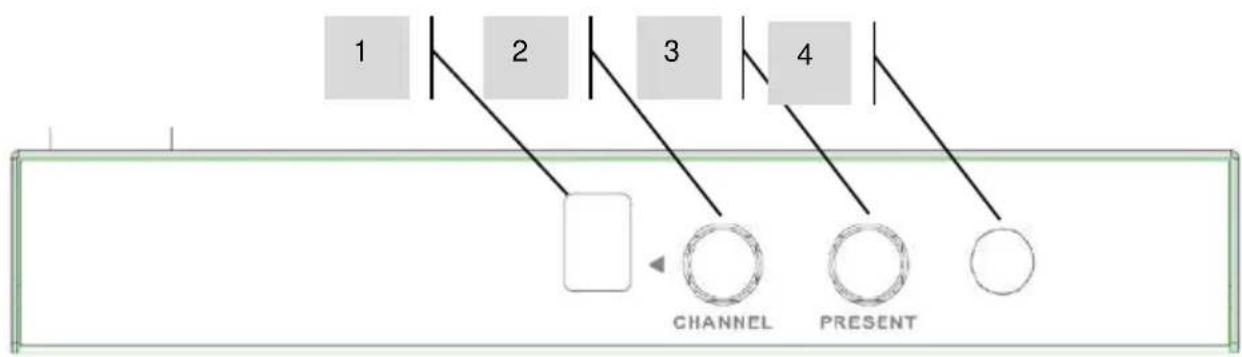

ÉMETTEUR (« Tx »)

1. DEL d'affichage du canal
2. Bouton de seLECTION du canal
3. Bouton PRESENT (ne fonctionne qu'avac un recepteur dans le système)
4. Récepteur IR

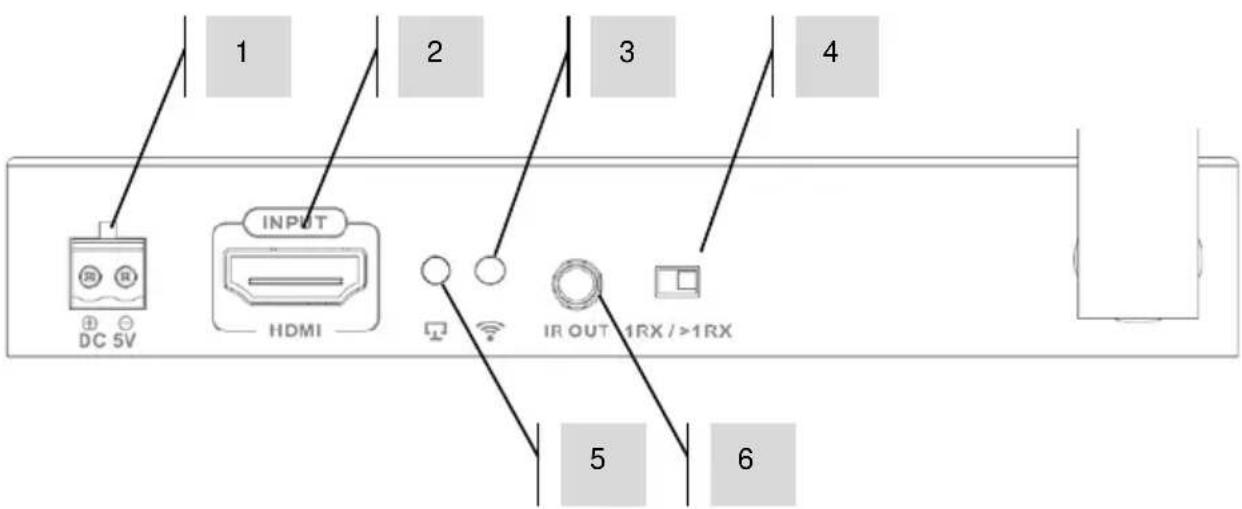

1. Entrée alimentation (connecteur Euroblock)
2. Entrée HDMI
3. Témoin de connexion sans-fil - s'allume lorsque l'émetteur est correctement connecté au récepteur
4. Commutateur DIP du bouton PRESENT
5. Témoin d'entrée - s'allume lorsque la source est connectée dans une résolution prise en charge
6. Prise minijack 3,5 mm pour émulateur IR

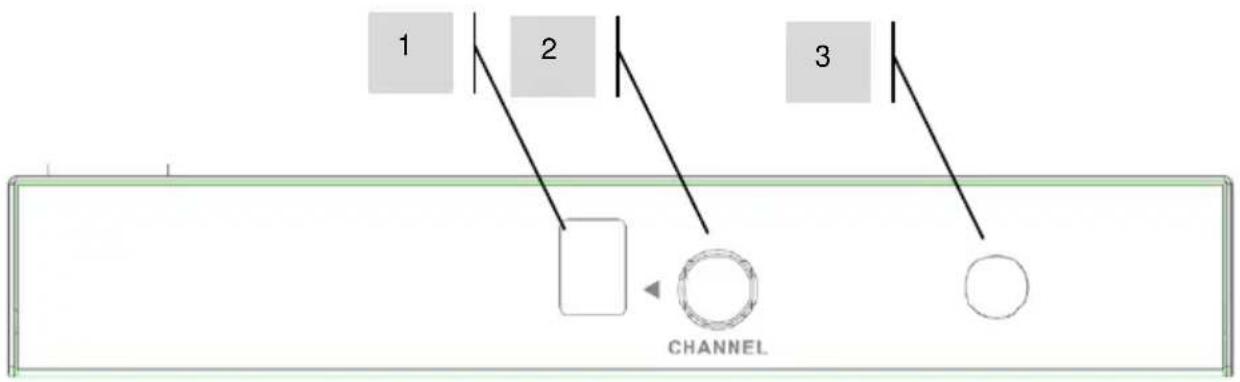

Récepteur (« Rx »)

1. DEL d'affichage du canal
2. Bouton de seLECTION du canal
3. Récepteur IR

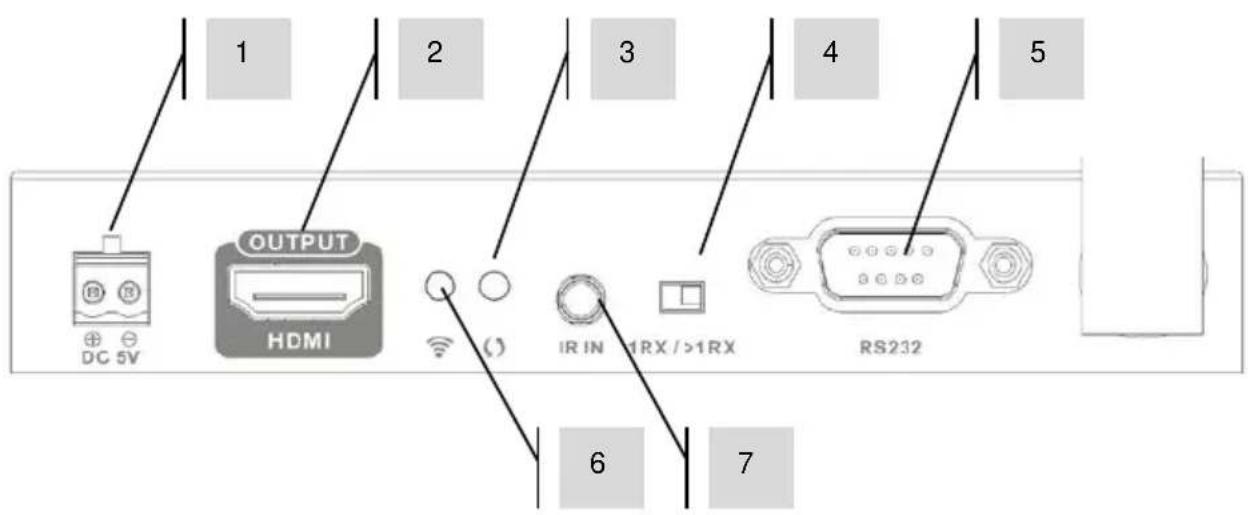

1. Entrée alimentation (connecteur Euroblock)
   2.Sortie HDMI
2. Témoin de données - clignote lentement lors de l'établissement de la connexion, rapidement pendant le transfert des données.
3. Commutateur DIP du bouton PRESENT
4. Connecteur série RS-232 9 broches male pour contrôle externe
5. Témoin de connexion sans-fil - s'allume lorsque l'émetteur est correctement connecté au récepteur
6. Prise minijack 3,5 mm pour récepteur IR

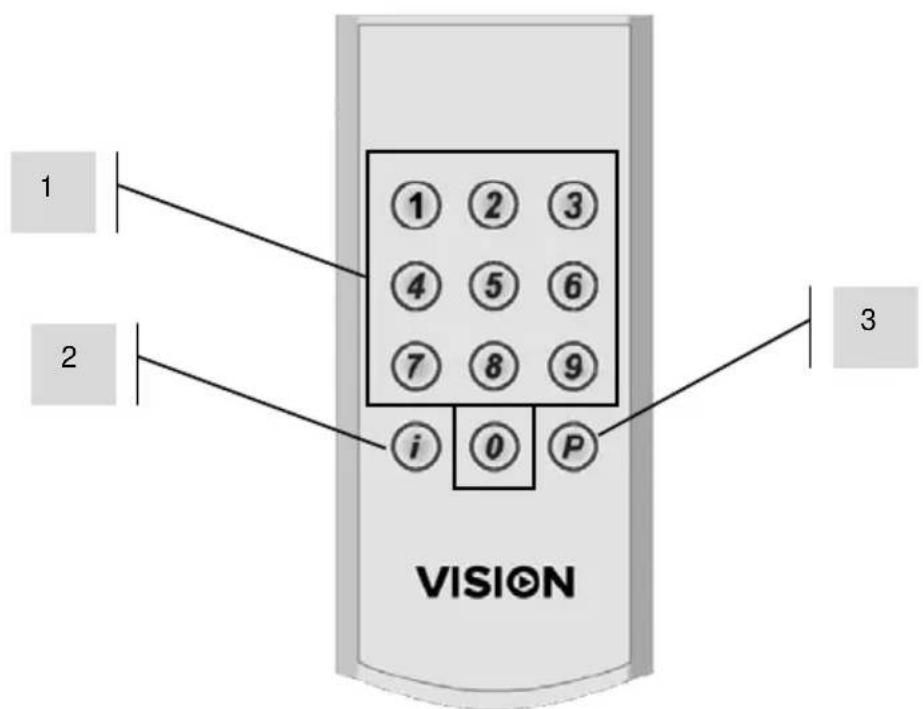

TELECOMMANDE

1. Sélection du canal
2. Affichage d'informations à l'écran
3. Présenter (pour l'émetteur)

RÉGLES DU SYSTÉME

Les deux règes suivantes vous aideront à comprendre ce qui est possible avec ce produit :

Règule numéro 1 : Ce produit utilise 10 canaux. Comme chaque émetteur doit utiliser un canal différent, vous pouvez avoir jusqu'à 10 émetteurs dans un même environnement wi-fi.

Règle numéro 2 : Un émetteur ne peut pas être connecté à plus de 2 récepteurs.

MISE EN VEILLE DE L'AFFICHAGE

Le récepteur cessera d'envoyer les données HDMI si aucune source n'est détectée pendant 10 minutes. Ceci permet au dispositif d'affichage de semettre en voille quand la source est inactive.

TEMPS DE COMMUTATION

Peut prendre jusqu'à 7 secondes, la negotiated EDID devant avoir lieu à chaque fois.

SPECTRE DE FREQUENCES

Ce produit utilise les canaux wi-fi à 5 GHz et peut donc être affecté par les interférences extérieures au même titre que tout autre dispositif wi-fi. Ce produit utilise des canaux non-DFS.

RETOUR IR

Si l'appareil source est équipé d'une télécommande, ce produit permet de l'utiliser en la braquant sur le dispositif d'affichage distant. Le signal IR est relayé du récepteur à l'émetteur et à l'appareil source.

Pour que cela fonctionne, il faut utiliser les cables d'émulateur et de récepteur IR.

La diode de I'emulateur doit etre aussi proche que possible du capteur infrarouge de la source.
La diode du récepteur doit être dans la ligne de mire de la télécommande.

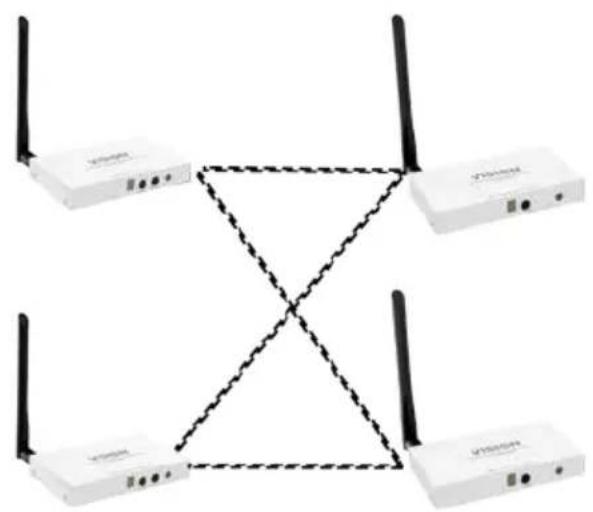

MATRICE

1. Branchez les émetteurs aux sources, et les récepteurs aux écrons
2. Attribuez des canaux différents à tous les émetteurs. Vous ne pouze pas avoir deux émetteurs partageant un même canal.
3. Reglez le canal sur chaque récepteur pour changer la source à afficher.

Le nombre maximum d'appareils dans un système matriel est 2 × 2 .

Comme vous pouvez utiliser simultanément 10 émetteurs, vous avez le besoin entre 5 systèmes matériels distincts ou un assortment importante en même temps des systèmes matériels, de distribution et de commutation.

DISTRIBUTION

Affiche sur deux écrans le contenu d'une même source.

1. Branchez l'émetteur à la source, et les récepteurs aux écrons
2. Affectez le même canal à tous les apparèils.

Comme vous pouvez utiliser simultanément 10 émetteurs, vous avez le besoin entre 10 systèmes de distribution distincts ou un assortment importante des systèmes matriciels, de distribution et de commutation fonctionnant en même temps.

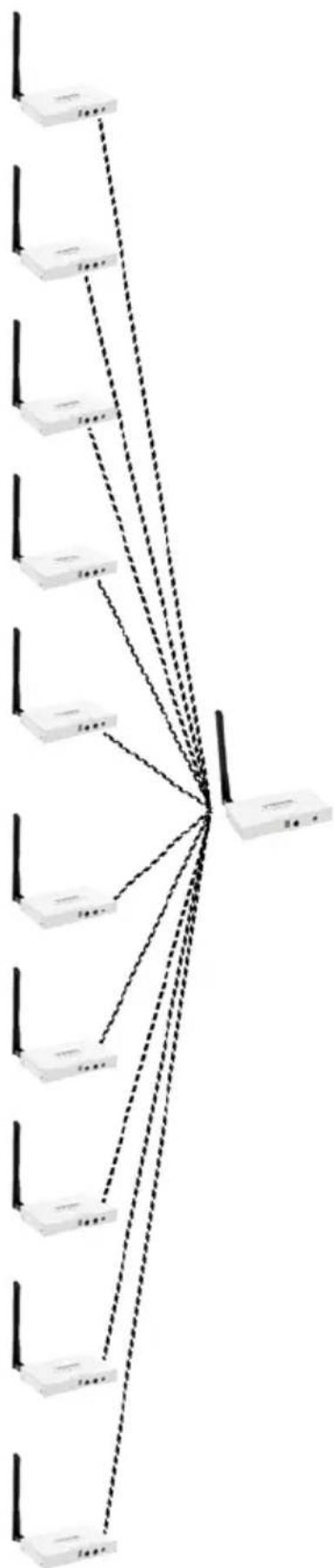

COMMUTATION

Jusqu'à 10 sources et un récepteur.

1. Branchez les émetteurs aux sources, et le récepteur à l'écran
2. Attribuez des canaux différents à tous les émetteurs.
3. Reglez le canal sur le recepteur pour déterminer la source à afficher.

Plusieurs systèmes de commutation peuvent être hébergés dans un même environnement, la limite étant donnée par le nombre total d'émetteurs : 10.

Comme vous pouvez utiliser simultanément 10 émetteurs, vous pourriez avoir un assortment importante des systèmes matériels, de distribution et de commutation fonctionnant en même temps.

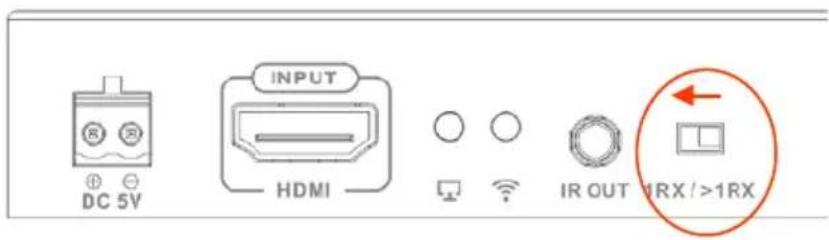

BOUTON PRESENT

Si vous n'avez qu'un dispositif d'affichage, vous pouvez utiliser le bouton marqué PRESENT (présenter) sur le panneau avant des émetteurs (ou sur la télécommande).

Ce bouton envoie au récepteur une commande disant « passer sur mon canal ». Pour l'activer, positionné le commutateur DIP du panneau arrêté de tous les dispositifs sur « 1RX »

Si le système comprend plusieurs récepteurs, cette fonction ne peut pas être utilisé.

AFFICHAGE D'INFORMATIONS À L'ÉCRAN

Appuyez sur le bouton « i » de la télécommande pour afficher les informations de canal et montré les autres dispositifs SSID dans la zone. La puissance du signal et la congestion wi-fi sont indiquées pour aider au dépannage.

Remarque : Pour monrer tous les SSID accessibles, le recepteur ne doit etre « connecte » a peu émetteur lorsque vous procedez à cette opération. Commencez par affecter au recepteur un canal inutilise.

Remarque : si vous rencontres des problèmes etdezvez nous contacter sur www.visionaudiovisual.com, veuillez joindre une photo des informations de cet écran.

RS-232

Débit: 115200

Commande	ASCII	HEX
Canal 0	rxch:00	72 78 63 68 3a 30 30
Canal 1	rxch:01	72 78 63 68 3a 30 31
Canal 2	rxch:02	72 78 63 68 3a 30 32
Canal 3	rxch:03	72 78 63 68 3a 30 33
Canal 4	rxch:04	72 78 63 68 3a 30 34
Canal 5	rxch:05	72 78 63 68 3a 30 35
Canal 6	rxch:06	72 78 63 68 3a 30 36
Canal 7	rxch:07	73 78 63 68 3a 30 37
Canal 8	rxch:08	74 78 63 68 3a 30 38
Canal 9	rxch:09	75 78 63 68 3a 30 39

CELA NE FONCTIONNE PAS?

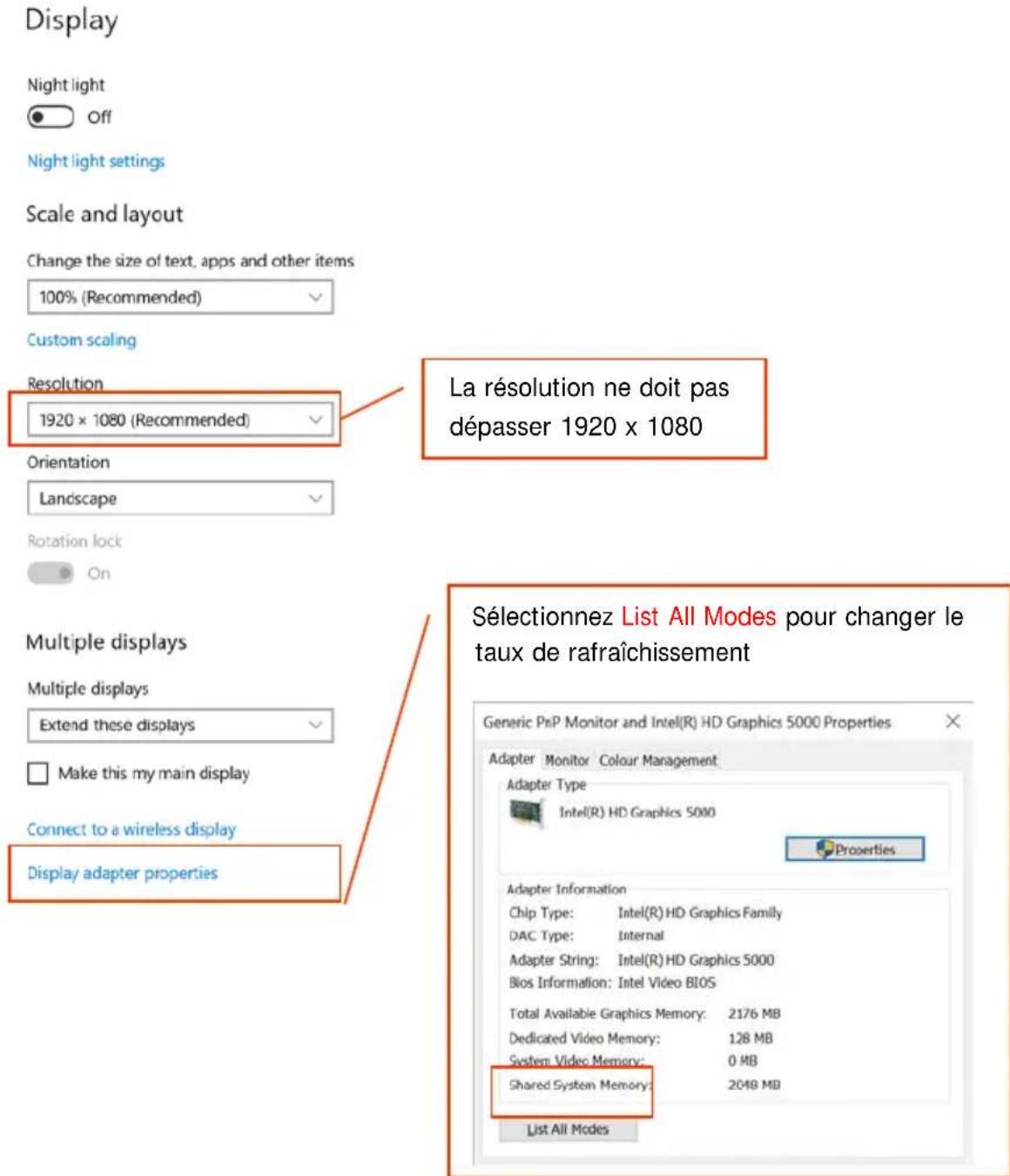

1. Duplique ou etendez le bureau de l'ordinateur (click droit sur le bureau puis selectionner Parametes d'affichage)
2. Diminuez le taux de rafraîchissement :

1. Essayez de relier la source et l'émetteur avec un autre cable
2. La négociation EDID et l'authentication des clés HDCP peuvent poser des problèmes. Tentez de réinitialiser en redémarrant l'ensemble de l'équipment.
3. Appuyez sur le bouton « i » (info) de la télécommande pour afficher le spectre wi-fi. En cas de congestion, essayez de changer de canal.

CHARACTERISTIQUES

DIMENSIONS DE L'EMETTEUR: 135 × 80 × 23 mm / 5,3 × 3,1 × 0,9 po (longueur x largeur x hauteur)

DIMENSIONS DU RÉCEPTEUR : 135 x 80 x 23 mm / 5,3 x 3,1 x 0,9 po (longueur x largeur x hauteur)

DIMENSIONS BRUTES : 200 x 150 x 80 mm / 7,9 x 5,9 x 3,1 po (longueur x largeur x hauteur) POIDS DU PRODUIT :

Émetteur : 290 g / 0,64 lb

Récepteur: 290 g / 0,64 lb

POIDS BRUT : 630 g / 1,39 lb (émetteur et récepteur sont emballos séparément.)

MATÉRIAU DE CONSTRUCTION : Métal

COULEUR : Blanc

CHARACTERISTIQUES TECHNIQUES :

Résolution video maximale prise en charge : 1920× 1080 / 1080P à 60 Hz

Vidéo:HDMI 1.3 avec HDCP 1.2

Taux de transfert maximal : 10,2 Gbit/s

Signal TMDS:0,5-1,5Vpp

Signal DDC:5Vpp

Audio:Stéreo

Retour IR : 20 - 60 kHz

Longueur maximale des cables d'entrée et de sortie : jusqu'à 5 m (16,4 pi)

Protection contre l'électricité statique : Contact et décharge dans l'air de niveau 3 CEI 61000-4-2

Plage de température de fonctionnement : 0 - 40°C

Plage d'humidité de fonctionnement : < 90% (relative, sans condensation)

MTBF (Temps moyen entre pannes) : > 30 000 heures

Consommation energetique de Iemetteur : 5 watts max.

Consommation energetique du recepteur: 4,5 watts max.

Temps de latence: < 200 ms

Temps de commutation : jusqu'à 7 s (pour permettre à chaque fois la négociation EDID)

Distance maxima: 30m (98 pieds)

Chiffrement : AES 128 bits

CANAUX：

Canal sur DEL --- canal wi-fi --- freq. --- débit

0->36->5180->ht20

1->44->5220->ht20

2->48->5240->ht20

3->48->5240->ht40

4->149->5745->ht20

5->153->5765->ht20

6->157->5785->ht20

7->161->5805->ht20

8->165->5825->ht20

9->161->5805->ht40

CONNECTIVITE DE L'EMETTEUR :

1 prise d'entrée HDMI plaqué or
1 connecteur Euroblock pour l'alimentation CC
1 prise minijack 3,5 mm pour l'émulateur IR

CONNECTIVITE DU RECEPTEUR :

1 sortieHDMI(typeA)
1 connecteur Euroblock pour l'alimentation CC
1 prise minijack 3,5 mm pour le récepteur IR
1 connecteur male D-sub 9 broches pour RS-232

ALIMENTATION ÉLECTRIQUE : 100 - 240 V CA 50/60 Hz 5 V / 2 A 10 W. Longueur du brin de sortie CC : 1,8 m / 5,9 pi

Transformateur intégré dans le connecteur. Connecteurs interchangeables inclus :

UK/EU/US/AU. Dimensions du transformateur : 66 x 43 x 32 mm / 2,6 x 1,7 x 1,3 po

ACCESSIONS INCLUS :

1 cable d'emulateur IR, noir, longueur: 1m / 3,3 pi
1 cable de recepteur IR, noir, longueur: 1 m / 3,3 pi
1 télécommande : noire

GARANTIE:Garantieretouratelieràvie

2 ans sur site (Royaume-Uni uniquement)

CONFORMITE: RoHS, DEEE, CE/Tx, CE/Rx, CAC/Tx, CAC/Rx, FCC/Tx, FCC/Rx, RCM-POC, RCM-SDOC

RÉFERENCE DE COMMANDE :

Émetteur : TC-HDMIWTX [SAP: 4432256]

Récepteur: TC-HDMIWRX [SAP: 4432257]

GARANTIE À VIE RETOUR ATELIER

Ce produit est couvert par une garantie retardaratelieràvie.En cas de probleme,veuillesnous fournir une DESCRIPTION DETAILLLEE de la panne.

Certains de nos produits sont très techniques et requiennent le contrôle de tous les éléments de l'installation, le produit Vision n'était pasforcément à l'origine de la panne. Pour cette raison, le fabricant peut refuser de replacer l'article sans description ajustate.

• Cette garantie est réservée à l'acheteur original et ne peut être transmise.
• Cette garantie vous protège dans les cas suivants :

O Defaut d'un composant, y compris l'alimentation.
Dommages constatés lors du premier déballage du produit, s'ils sont signalés dans les 24 heures suivant l'achat.

Si le produit est defectueux à la livraison, vous dispose de 21 jours à partir de la date d'achat pour le signaler au distributeur national en vous adressant à votre revendeur AV.
Lacheteur original est responsable de l'expedition du produit dans le centre de service designé par Vision.
- La responsabilité de Vision est limitée au coût du remplacement de l'unité défectueuse sous garantie, à l'exception des cas de mort ou de blessure (EU85/374/CEE).
- Si le produit est en fin de vie (FDV), Vision effectuera un remboursement en lieu et place du remplacement.
- Cette garantie ne protège pas le produit des defaults causés par une utilisation abusive ou incorrecte, une installation incorrecte, une alimentation électrique instable ou défectueuse ou une modification.

Vision s'efforce d'expédier un article de remplacement dans les 5 jours ouvrables. Cela n'est pas toujours possible, le produit sera alors expédé dans les mêleurs déliés.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ : en raison de notre engagement à améliorer nos produits, les informations ci-dessus peuvent être modifiées sans préavis. Ce manuel d'utilisation est publié sans garantie. Des améliorations ou modifications peuvent y être apportées à tout moment et sans préavis, que ce soit pour corriger des erreurs typographiques et des inexactitudes ou suite à l'évolution des programmes ou des équipements. Les éditions ultérieures de ce manuel d'utilisation reflèteront ces mises à jour.

TC-HDMIWM TECHCONNECT
