TCHDMIWM - Estensione audio/video VISION - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Estensione audio/video wireless con trasmettitore e ricevitore HDMI
Marca	Vision
Modello	TCHDMIWM (TechConnect)
Dimensioni del trasmettitore	135 x 80 x 23 mm (5,3 x 3,1 x 0,9 po)
Dimensioni del ricevitore	135 x 80 x 23 mm (5,3 x 3,1 x 0,9 po)
Peso del trasmettitore	290 g (0,64 lb)
Peso del ricevitore	290 g (0,64 lb)
Alimentazione elettrica	100-240 V CA, 50/60 Hz, adattatore 5V/2A (10 W) con connettori intercambiabili (UE/UK/US/AU)
Risoluzione video massima	1920 x 1080 / 1080p a 60 Hz
Standard video	HDMI 1.3 con HDCP 1.2
Velocità dati video massima	10,2 Gbit/s
Ritardo di trasmissione	< 200 ms
Distanza massima	30 m (98 ft) in campo libero
Banda di frequenza	5 GHz (canali Wi-Fi non DFS)
Crittografia	AES 128 bit
Numero di canali	10 canali, fino a 10 trasmettitori simultanei
Funzioni principali	Trasmissione HDMI wireless, ritorno IR, display OSD, controllo RS-232, modalità matrice/distribuzione/commutazione, pulsante PRESENT
Connettori trasmettitore	1 ingresso HDMI, 1 Euroblock DC, 1 jack 3,5 mm per emettitore IR
Connettori ricevitore	1 uscita HDMI, 1 Euroblock DC, 1 jack 3,5 mm per ricevitore IR, 1 RS-232 D-sub 9 pin
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare liquidi o aerosol. Evitare umidità e polvere.
Sicurezza	Non aprire il contenitore (rischio di scossa elettrica). Non esporre a pioggia o umidità. Scollegare in caso di odore o fumo anomalo.
Ricambi e riparabilità	Nessuna parte riparabile dall'utente. Garanzia a vita per reso in officina. Contattare il rivenditore o Vision per qualsiasi riparazione.
Informazioni generali	Prodotto in Cina. Conforme a RoHS, RAEE, CE, FCC. Garanzia a vita per reso in officina (2 anni in loco nel Regno Unito).
Accessori inclusi	1 cavo emettitore IR (1 m), 1 cavo ricevitore IR (1 m), 1 telecomando, adattatori di alimentazione (UE/UK/US/AU)

Domande frequenti - TCHDMIWM VISION

Come configurare il kit TCHDMIWM per la prima volta?

Collegare il trasmettitore alla sorgente HDMI e il ricevitore allo schermo. Alimentare entrambi i dispositivi tramite gli adattatori di alimentazione. Selezionare lo stesso canale sul trasmettitore e sul ricevitore utilizzando i pulsanti di selezione del canale. La connessione wireless si stabilisce automaticamente; il LED di connessione si accende.

Qual è la portata massima del sistema?

La portata massima è di 30 metri (98 piedi) in campo libero, senza ostacoli. Per prestazioni ottimali, posizionare trasmettitore e ricevitore a una distanza di 2-7 metri con una linea di vista libera.

Quanti trasmettitori possono funzionare simultaneamente?

Fino a 10 trasmettitori possono essere utilizzati contemporaneamente nello stesso ambiente, ciascuno su un canale diverso (canali da 0 a 9). Ogni trasmettitore può connettersi a un massimo di 2 ricevitori.

Come utilizzare il ritorno IR?

Collegare il cavo emettitore IR al jack del trasmettitore e posizionare il diodo vicino al sensore a infrarossi della sorgente. Collegare il cavo ricevitore IR al ricevitore e posizionare il diodo in vista del telecomando. I segnali a infrarossi vengono quindi trasmessi dallo schermo alla sorgente.

Cosa fare se l'immagine non viene visualizzata?

Verificare che i cavi HDMI siano ben collegati e che la sorgente sia accesa. Provare a ridurre la frequenza di aggiornamento della sorgente o a cambiare il cavo HDMI. Riavviare tutti i dispositivi. Premere il pulsante 'i' del telecomando per visualizzare lo spettro Wi-Fi e cambiare canale in caso di congestione.

Qual è la risoluzione video massima supportata?

La risoluzione massima è 1920x1080 (1080p) a 60 Hz. Il sistema supporta HDMI 1.3 con HDCP 1.2.

Posso utilizzare questo prodotto con un router Wi-Fi 5 GHz?

Sì, ma il prodotto utilizza le stesse frequenze. In caso di interferenze, configurare il router per utilizzare solo la banda 2,4 GHz o cambiare canale sul trasmettitore/ricevitore.

Come resettare il sistema?

Scollegare l'alimentazione del trasmettitore e del ricevitore, attendere qualche secondo e ricollegarli. Se il problema persiste, eseguire un reset completo spegnendo e riaccendendo tutti i dispositivi della catena (sorgente, trasmettitore, ricevitore, schermo).

Cosa significa il LED dati che lampeggia rapidamente?

Un lampeggio rapido del LED dati sul ricevitore indica un trasferimento attivo di dati HDMI. Un lampeggio lento significa che la connessione è in fase di stabilizzazione. Se il LED è fisso, la connessione è stabilita.

Come utilizzare la funzione PRESENT?

Se si dispone di un solo schermo, premere il pulsante PRESENT sul trasmettitore o sul telecomando. Il ricevitore passa quindi al canale di quel trasmettitore. Assicurarsi che l'interruttore DIP sul retro di tutti i dispositivi sia impostato su '1RX'. Questa funzione non è disponibile con più ricevitori.

MANUALE UTENTE TCHDMIWM VISION

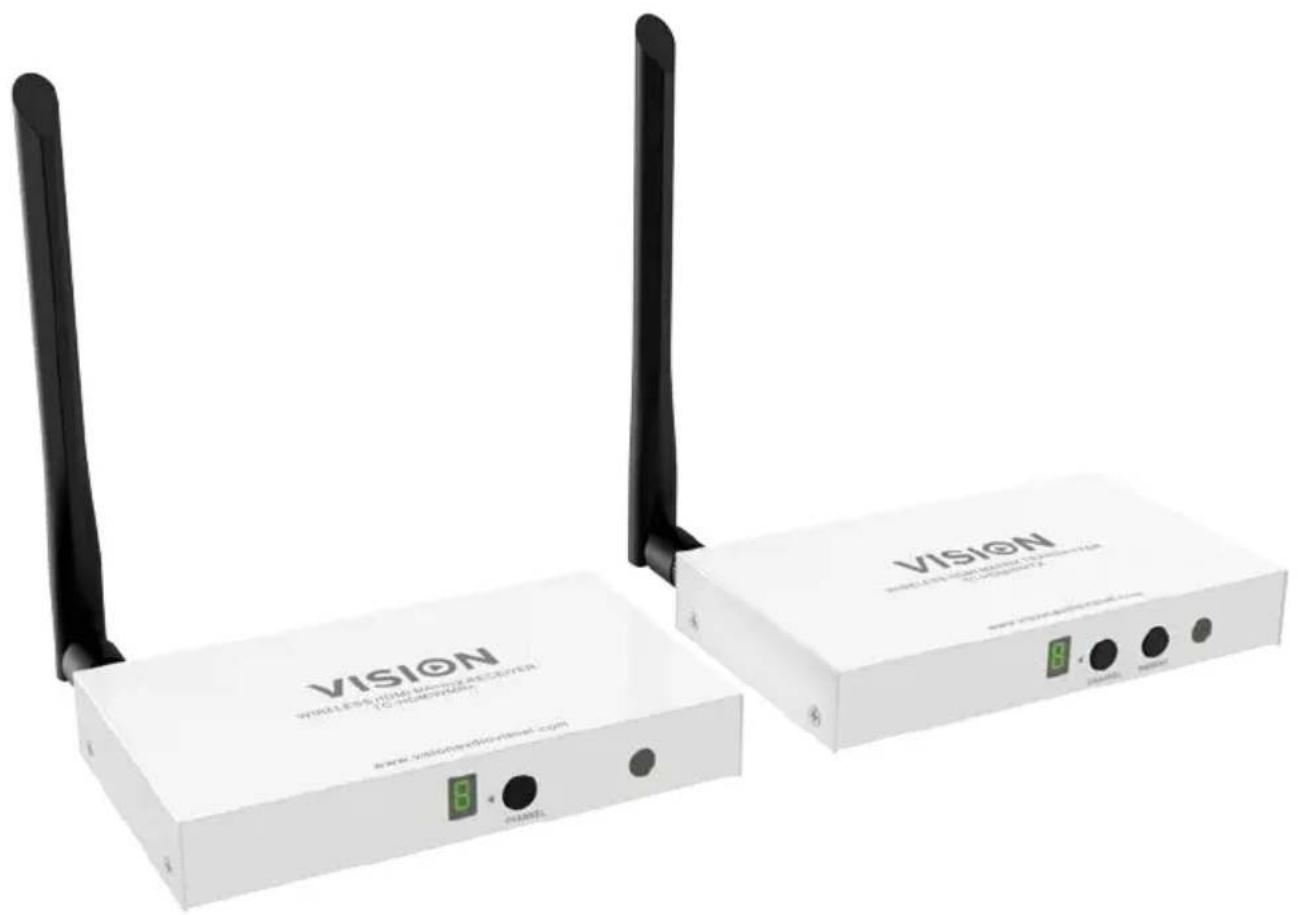

MANUALE DI ISTRUZIONI

www.visionaudiovisual.com/it/techconnect-it/tc-hdmiwm

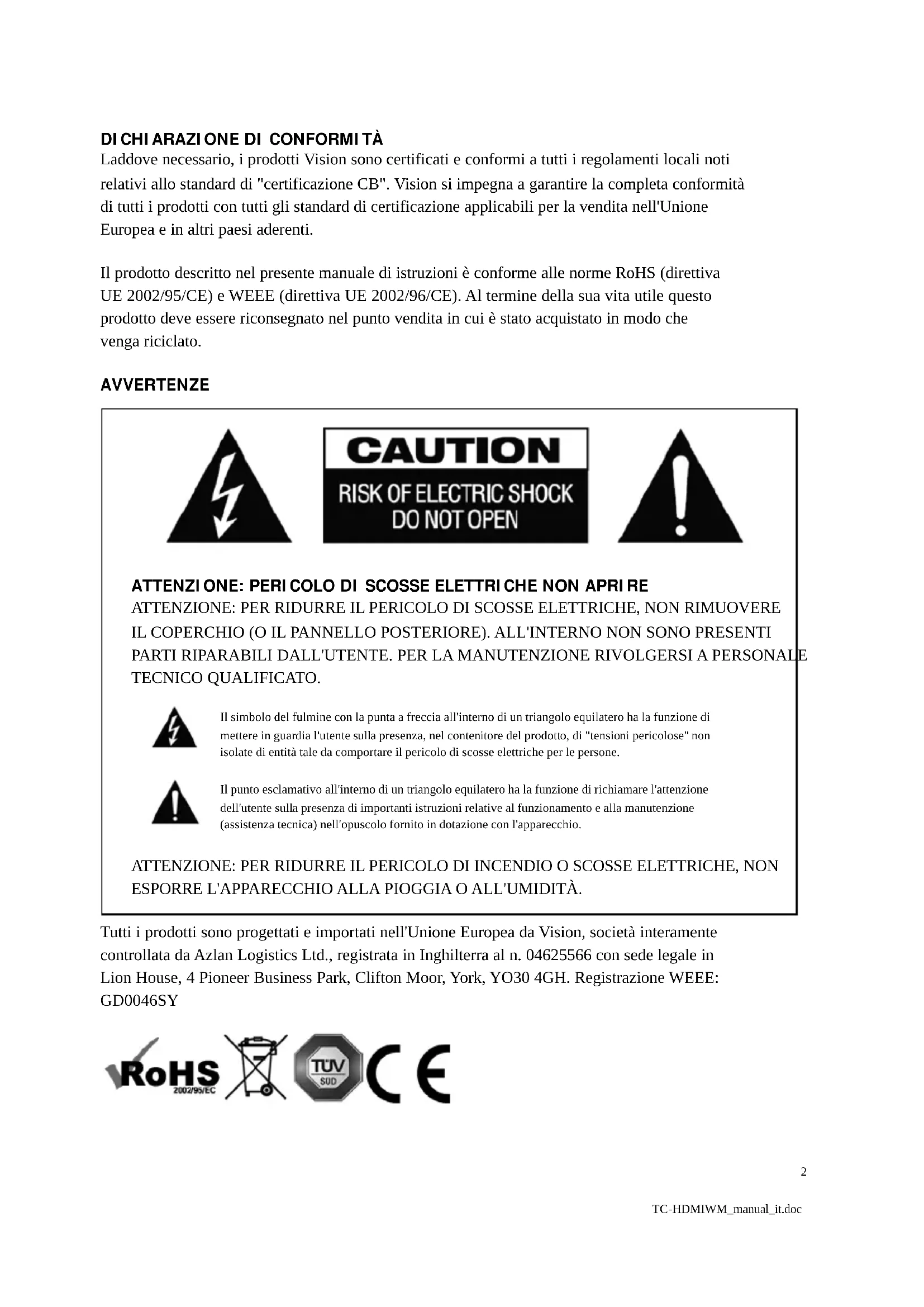

DICHIARAZIONEDI CONFORMITA

Laddove necessario, i prodotti Vision sono certificati e conformi a tutti i regolamenti locali noti relativi allo standard di "certificazione CB". Vision si impegna a garantire la completeness conformatità di tutti i prodotti con tutti gli standard di certificazione applicabili per la vendita nell'Unione Europea e in altri paesi aderenti.

Il prodotto descritto nel presente manuale di istruzioni è conforme alle norme RoHS (direttiva UE 2002/95/CE) e WEEE (direttiva UE 2002/96/CE). Al termine della sua vita utile questo prodotto deve essere riconsegnato nel punto vendita in cui è stato acquistato in modo che venga riciclato.

AVVERTENZE

ATTENZIONE:PERICOLO DI SCOSSE ELETTRICHE NON APRI RE

ATTENZIONE: PER RIDURRE IL PERICOLO DI SCOSSE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERiore). ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. PER LA MANUTENZIONE RIVOLGERSI A PERSONALE TECHNICO QUALIFICATO.

Il significato del fulmine con la punta a freccia all'interno di un triangolo equilatero ha la funzione di mettere in guardia l'utente sulla presenza, nel contentatore del prodotto, di "tensioni pericolose" non isolate di entità tale daicomportare il pericolo di scosse elettriche per le persone.

Il punto esclamativo all'interno di un triangolo equilatero ha la funzione di richiamare l'attenzione dell'utente sulla presenza di importanti istruzioni relative al funzionamento e alla manutenzione (assistenza tecnica) nell'opuscolo fornito in dotazione con l'apparecchio.

ATTENZIONE: PER RIDURRE IL PERICOLO DI INCENDIO O SCOSSE ELETTRICHE, NON ESPORRE L'APPARECCHIO ALLA PIOGGIA O ALL'UMIDITA.

Tutti i prodotti sono progettati e importati nell'Unione Europea da Vision, società interamente controllata da Azlan Logistics Ltd., registrata in Inghilterra al n. 04625566 con sede legale in Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. Registrazione WEEE: GD0046SY

DICHIARAZIONEDIORIGINE

Tutti i prodotti Vision sono fabbricati nella Repubblica Popolare Cinese (RPC).

LUOGO DI INSTALLAZIONE

Non installare quello prodotto in luoghi caratterizzati nelle seguenti condizioni:

Luoghi umidi o bagnati
- Luoghi esposti alla luce diretta del sole o in prossimità di fonti di calore
Luoghi extremamente freddi
Luoghi soggetti a vibrazioni e alla presenza polvere
- Luoghi poco ventilati

Non esporre quello prodotto a gocce o schizzi. NON POSIZIONARE OGGETTI PIENI DI LIQUIDI SOPRA O VICINO A QUESTO PRODOTTO!

SEGNALI DI PERICOLO

Se si rileva la presenza di un odore insolito o di fumo, disattivare immediatamente il prodotto e scollegare il cavo di alimentazione. Contattare il rivenditore o Vision.

IMBALLAGGIO

Conservare tutto il materiale d'imballaggio. Questo materiale è essenziale per spedire l'unità in caso di riparazione.

NOTA: Qualora non si utilizzi l'imballaggio originale per la restituzione dell'unità al centro di assistenza, la garanzia non coprirà gli eventuali danni avvenuti durante il trasporto.

MARCHIO COMMERCIALE

HDMI, il logo HDMI Logo e High-Definition Multimedia Interface sono marchi commerciali di HDMI Licensing LLC.

AVVERTENZE SPECIALI

Mai utilizzato quello prodotto vicino a un aeromobile o a una struttura medica, poiché può causare interferenze.

L'uso del prodotto nei luoghi sequenti cui possare un'uscita video e audio anomala:

• Prodotto installato in muri di cemento
• Prodotto situato vicino a un frigorifero, forn o microonde o altri oggetti metallici
• Una sala ingombra dove il segnale wireless può essere bloccato

Questo prodotto è stato testato e prodotto in conformità con le norme di sicurezza di agli Paese, tuttavia non vi sono garanzie che non si verifichino interferenze in determinate situazioni. In caso di interferenze, regolare la distance tra il trasmettitore e il ricevitore. La distance ottimale tra i due dispositivi è compresa tra 2 e 7 metri in linea di visibilità.

Questo prodotto può interferire con i dispositivi wireless a 5 GHz. In caso di interferenze, configurare il router a 5 GHz su una banda di soli 2,4 GHz.

DI CHI ARAZIONE FCC (FEDERAL COMMUNICATIONS COMMISSION INTERFERENCE)

La presente apparecchiatura è stata controllata e riconosciuta conforme ai limiti di un dispositivo digitale di Classe B ai sensi della Parte 15 delle Norme FCC. Questa apparecchiatura genera, utilizes e può irreadiare energia a radiofrequenza e, in casi estremi, può causare interferenze dannose alle comunicazioni radio. In tal caso, provare a:

• riposizionare l'antenna ricevente
• augmentare la distance tra l'apparecchiatura e il ricevitore
  collegare l'apparecchiatura a un diverso circuito di alimentazione.

DI CHI ARAZIONE SULL'ESPOSITI ONE A RADI AZIONI :

Questa apparecchiatura è conforme ai limiti di esposizione alle radiazioni IC stabiliti per un ambiente non controllato. Questa apparecchiatura deve essere installata e utilizzata con una distance minima di 20 cm tra l'elemento radiatore e il corpo.

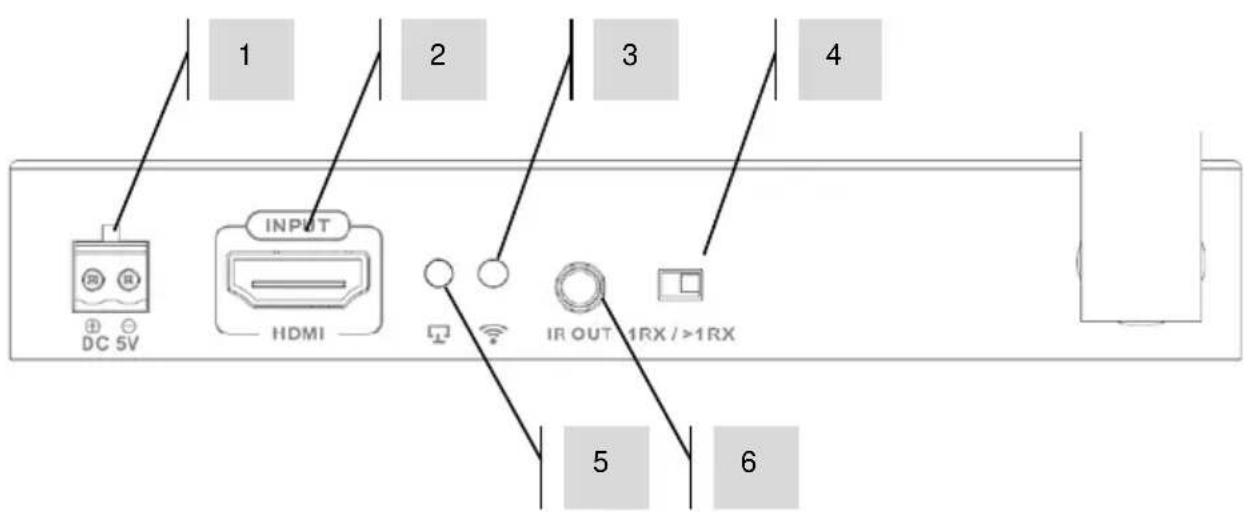

TRASMETTITORE (Tx)

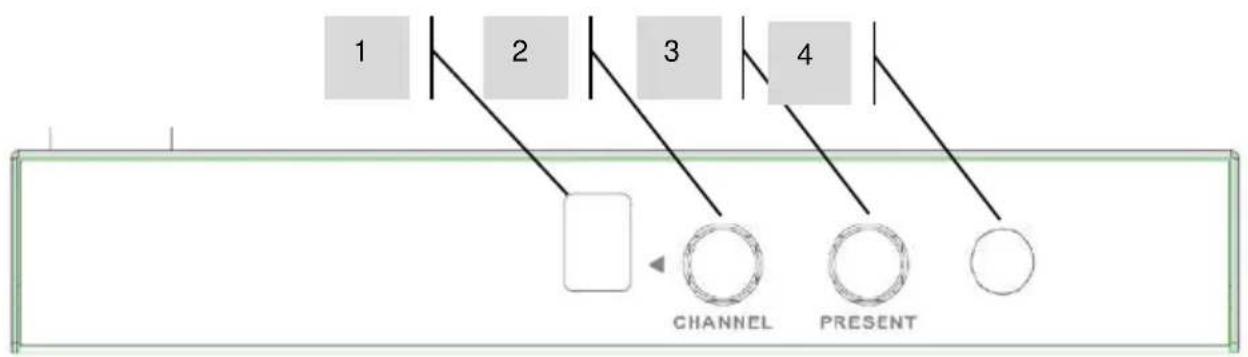

1. Display LCD canale
2. Tasto di selezione canale
3. Tasto Present (funziona unicamente su sistemi con 1 Rx)
4. Ricevitore IR

1. Ingresso di alimentazione (connettore Phoenix)
2. Ingresso HDMI
3. Indicatore wireless - si illumina quando il Tx è collegato correttamente al Rx

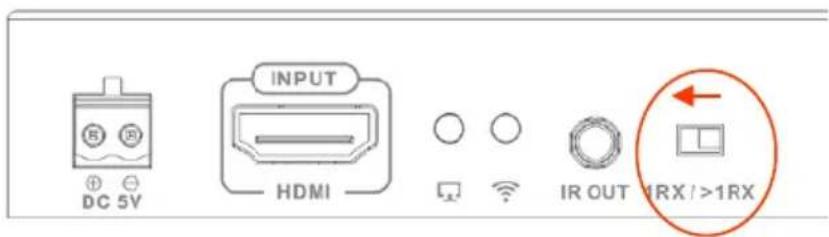

4. Dip switch tasteo PRESENT
5. Indicatore di ingresso - si illumina quando la sorgente è collegata a una risoluzione supportata
6. Presa mini-jack da 3,5 mm per IR blaster

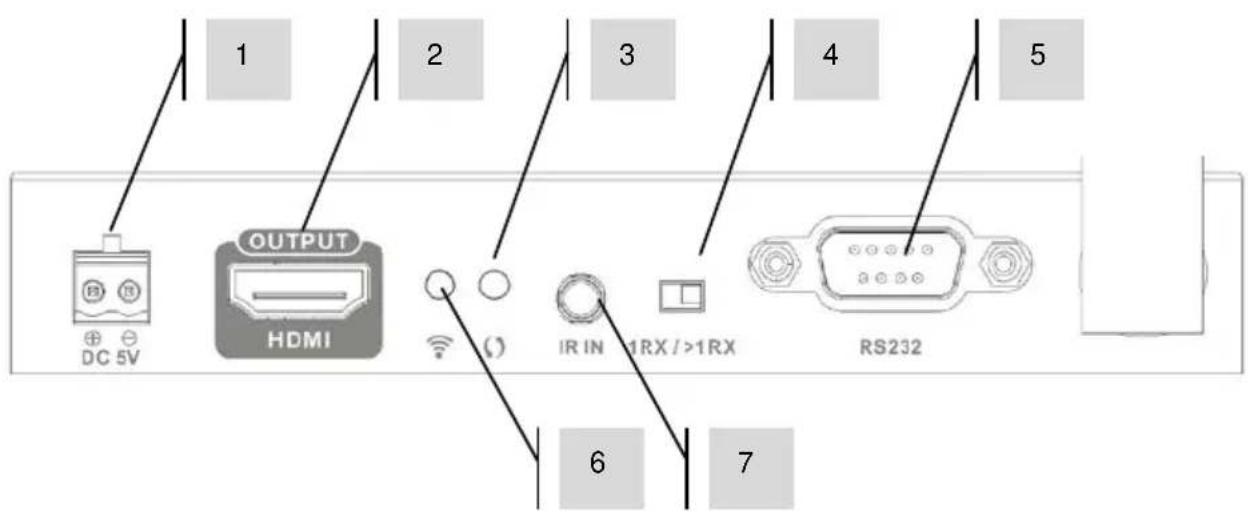

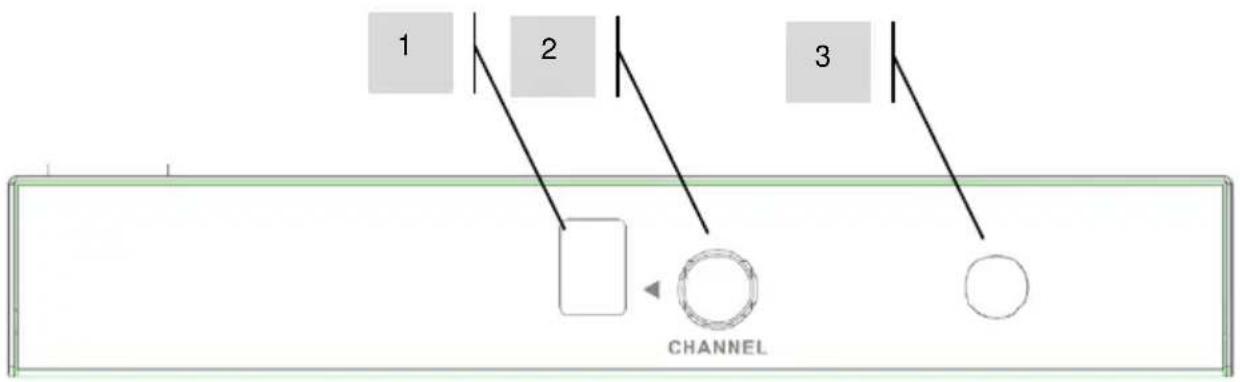

RICEVITORE (Rx)

1. Display LCD canale
2. Tasto di selezione canale
3. Ricevitore IR

1. Ingresso di alimentazione (connettore Phoenix)
2. Uscita HDMI
3. Indicatore dati - lampeggia lentamente quando viene stabilita la connessione / rapidamente durante la trasmissione dati.
4. Dip switch tasteo PRESENT
5. Connettore seriale RS-232 maschio a 9 pin per controllo esterno
6. Indicatore wireless - si illumina quando il Tx è collegato correttamente al Rx
7. Presa mini-jack da 3,5 mm per ricevitore IR

TELECOMANDO

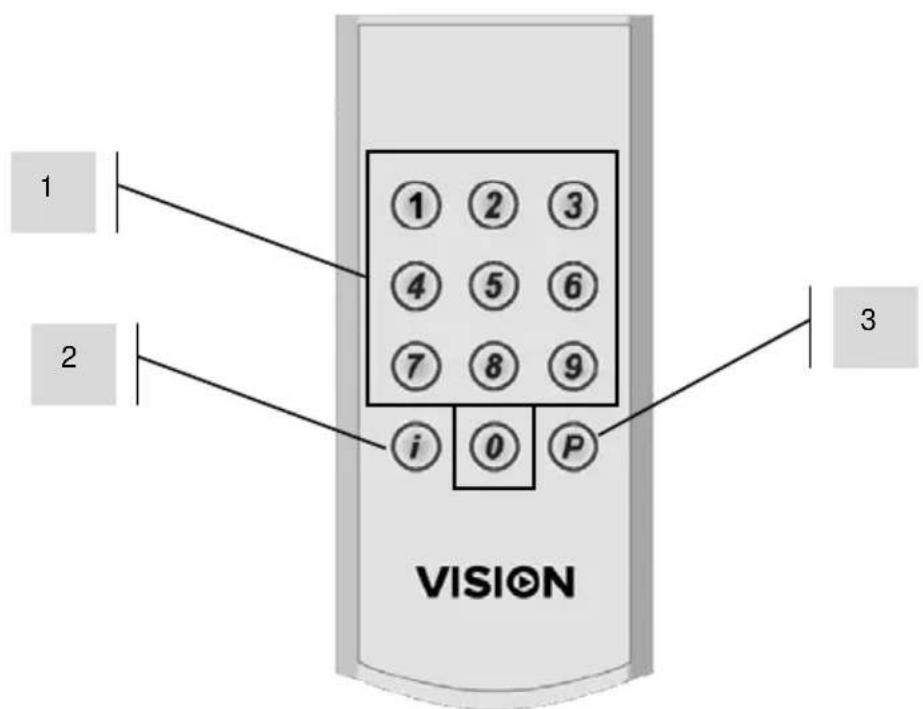

1. Selezione canale
2. Visualizzazione informazioni a schermo
3. Present (per Tx)

REGOLE DEL SISTEMA

Le due regole descripte di seguito offrono indicazioni sulle funzionalità del prodotto.

Regola 1: Questo prodotto utilizza 10 canali. Ciascun trasmettitore richiede l'utilizzo di un diverso canale ed è pertanto possibile collegare un massimo di 10 trasmetitori dello stesso ambiente WiFi.

Regola 2: A ciascun trasmettitore è possible collegare un massimo di 2 ricevitori.

DISATTIVAZIONE AUTOMATICA DEL DISPLAY

Il ricevitore non émette più il segnale HDMI se non è presente una sorgente per un periodo di 10 minuti. Questo consente al display di disattivarsi automaticamente quando la sorgente è spenta.

TEMPODISWITCH

Può arrivare fino a 7 secondi perché è necessario un handshake EDID ad agli commutazione.

Questo prodotto utilizza canali WiFi da 5 GHz e può pertanto essere perturbato da interferenze esterne come qualunque dispositivo WiFi. Questo prodotto utilizza canali non DFS (privi di sistema di selezione dinamica della frequenza; DFS = Dynamic Frequency Selection).

PASSBACK IR

Se si utilizes un dispositivo sorgente con telecomando, quello prodotto consente il dirigere il telecomando verso il display remoto. Il segnale IRiene trasmesso dal ricevitore al trasmettitore e da qui al dispositivo sorgente.

Affinché cià accada è necessario utilizzato i cavi del blaster IR e del ricevitore.

Il diodo del blaster deve essere il più vicino possibile al ricevitore IR sorgente.
Il diodo del ricevitore deve trovarsi nel campo visivo del telecomando.

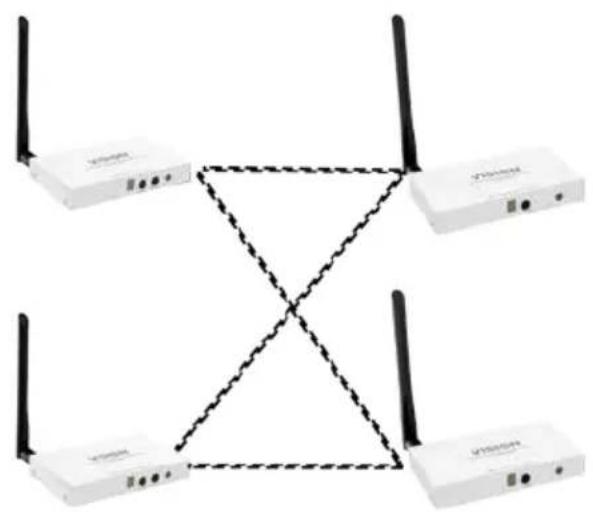

MATRICE

1. Collegare le sorgenti al Tx e i display al Rx
2. Impostare ciascun Tx su un canale diverso. Non è consentita la trasmissione da due Tx su un medesimo canale.
3. Impostare il canale su ciascun Rx per selezionare la sorgente da visualizzare.

Il numero massimo di dispositivi in unsystema a matrice 2× 2

É consentito l'utilizzo simultaneo di 10 Tx ed è pertanto possibile formare 5 sistemi a matrice discreti o una combinazione di sistemi di distribuzione, switching e a matrice che funzionano contemporaneamente.

DISTRIBUZIONE

Visualizza su due display il contento trasmesso da una sorgente.

1. Collegare la sorgente al Tx e i display ai Rx
2. Impostare tutti i dispositivi sullo stesso canale.

È consentito l'utilizzo simultaneo di 10 Tx ed è pertanto possibile formare 10 sistemi di distribuzione discreti o una combinazione di sistemi di distribuzione, switching e a matrice che funzionano contemporaneamente.

SWITCHING

Fino a 10 sorgenti e 1 ricevitore.

1. Collegare le sorgenti ai Tx e il display al Rx
2. Impostare ciascun Tx su un canale diverso.
3. Cambiare il canale del Rx per selezionare la sorgente da visualizzare.

É possibile collegare più sistemi di switching nelle stesso ambiente il cui numero è limitato dal numero totale di Tx: 10.

É consentito l'utilizzo simultaneo di 10 Tx ed è pertanto possibile formare una combinazione di sistemi di distribuzione, switching e a matrice che funzionano contemporaneously.

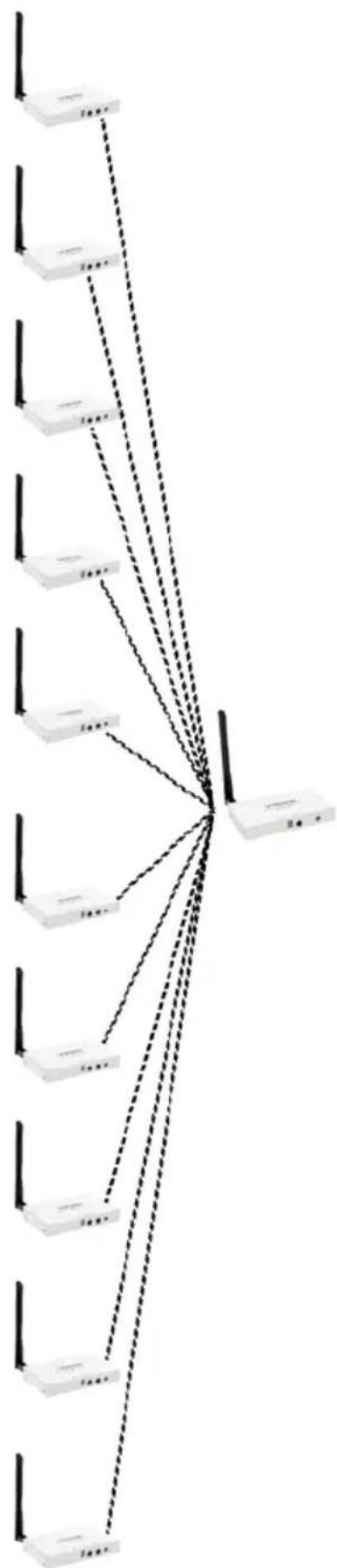

TASTO PRESENT

Se si dispone di un unico display, è possible utilizzato il tasto PRESENT disponibile sul pannello frontale dei Tx (o sul telecomando).

Questo pulsante invia al Rx il dato di visualizzare il canale corrispondente al trasmettitore. Per attivare questa funzione, impostare su "1RX" il dip switch sul retro di tutti i dispositivi.

Questa funzione non è utilizzabile in caso di sistemi dotati di più di un ricevitore.

VISUALIZAZIONE INFORMAZIONI A SCHERMO

Premere il pulsante "i" sul telecomando per visualizzare informazioni sul canale, migliorando gli SSD di altri dispositivi nelle area. Questa funzione visualizza l'intensità del segnale e lo stato di congestione della rete WiFi, in modo da agevolare la risoluzione dei problemi.

Nota: per visualizzare tutti gli SSID a portata il Rx non deve essere collegato ad alcun Tx. Prima di utilizzato la funzione, impostare il Rx su un canale non utilizzato.

Note: se si riscontrano problemi e ci si rivolge alla nostra attenzione tramite www.visionaudiovisual.com, INVITiamo a inviare una fotografia delle informazioni visualizzate in questa schermata.

RS-232

Baud rate: 115 200

Comando	ASCII	HEX
Canale 0	rxch:00	72 78 63 68 3a 30 30
Canale 1	rxch:01	72 78 63 68 3a 30 31
Canale 2	rxch:02	72 78 63 68 3a 30 32
Canale 3	rxch:03	72 78 63 68 3a 30 33
Canale 4	rxch:04	72 78 63 68 3a 30 34
Canale 5	rxch:05	72 78 63 68 3a 30 35
Canale 6	rxch:06	72 78 63 68 3a 30 36
Canale 7	rxch:07	73 78 63 68 3a 30 37
Canale 8	rxch:08	74 78 63 68 3a 30 38
Canale 9	rxch:09	75 78 63 68 3a 30 39

NON FUNZIONA?

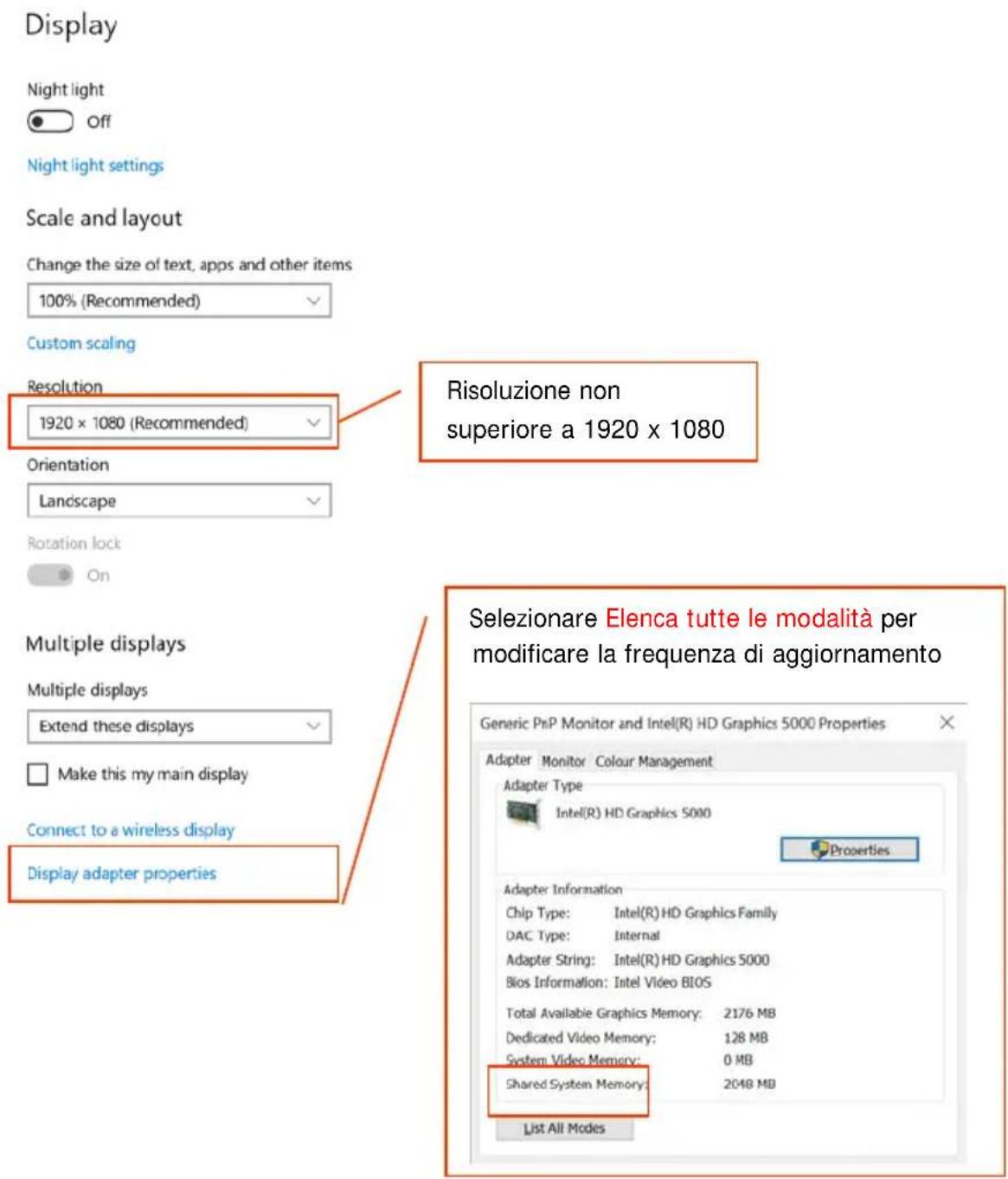

1. Configurare il display del computer in modo da duplicates o estendere il desktop (fare cli c con il pulsante destro del mouse sul desktop > selezionare Impostazioni schermo)
2. Ridurre la frequenza di aggiornamento:

1. Provare a utilizzare cavi diversi tra la sorgente e il Tx
2. Gli handshake EDID e l'autenticazione con chiave HDCP sono create problemi con il segnale HDMI. Provare a riavviare tutti i dispositivi per effettuare un reset.
3. Premere il pulsante "i" (informazioni) sul telecomando per visualizzare lo spettro WiFi. Se si riscontra un sovraffollamento, provare a cancellare il canale.

SPECI FICHE

DIMENSIONI DEL TRASMETTITORE: 135 × 80 × 23 mm / 5,3'' × 3,1'' × 0,9'' (lunghezza x larghezza x altezza)

DIMENSIONI DEL RICEVITORE: 135 × 80 × 23 mm / 5,3'' × 3,1'' × 0,9'' (lunghezza x larghezza x altezza)

DIMENSIONI CON IMBALLO: 200 × 150 × 80 mm / 7,9'' × 5,9'' × 3,1'' (lunghezza x larghezza x altezza)

PESO DEL PRODOTTO:

Tx: 290 g / 0,64 libre

Rx: 290 g / 0,64 libbre

PESO CON IMBALLO: 630g / 1,39 libbre (Txe Rx sono confezionati separatamente)

MATERIALE DI COSTUZIONE: metallo

COLORE: bianco

DATI TECHNICI:

Massimo fornato video supportato: 1920 × 1080 / 1080P a 60Hz

Velocà di trasmissione max.: 10,2 Gbps

Segnale TMDS: 0,5~1,5 Vp p

Segnale DDC: 5 Vp p

Audio: stereo

Passback IR: 20-60 kHz

Lunghezza massima cavi di ingresso euscita: fino a 5m (16,4 piedi)

Protezione elettrostatica: Scarica a contatto e in aria di livello 3 secondo la norma IEC 61000-4-2

Intervallo di temperatura d'esercizio: 0-40°C

Intervallo di umidità d'esercizio: < 90% RH (senza condensa)

Tempo medio tra guasti (MTBF, Mean Time Between Failures): > 30.000 ore

Consumo energetico del trasmettitore: Max 5 Watt

Consumo energetico del ricevitore: Max 4,5 Watt

Latenza: < 200 ms

Tempo di switch: fino a 7 secondi (ogni volta è consentito l'handshake EDID)

Distanza massima: 30 m (98 piedi)

Codifica: AES a 128 bit

CANALI:

Canale LED --> canale WiFi --> freq --> larghezza di banda

0->36->5,180->ht20

1->44->5.220->ht20

2->48->5,240->ht20

3->48->5,240->ht40

4->149->5,745->ht20

5->153->5,765->ht20

6->157->5,785->ht20

7->161->5,805->ht20

8->165->5,825->ht20

9->161->5,805->ht40

CONNETTIVITA TRASMETTITORE:
1 presa HDMI con ingresso placcato in oro
1 connettore di alimentazione CC di tipo Phoenix
1 presa mini-jack da 3,5 mm per blaster IR

CONNETTIVITA RICEVITORE:

1 uscita HDMI (como A)
1 connettore di alimentazione CC di tipo Phoenix
1 presa mini-jack da 3,5 mm per ricevitore IR
1 connettore maschio D-sub a 9 pin per RS-232

ALIMENTAZIONE: 100-240 V CA 50/60 Hz 5 V / 2 A 10 W. Lunghezza cavo CC: 1,8 m / 5,9 piedi

Trasformatore integrato nella spina. Include connettori intercambiabili: UK/UE/US/AU.

Dimensioni del trasformatore: 66× 43× 32mm / 2,6^ × 1,7^ × 1,3^

ACCESSORI IN DOTAZIONE:

1 cavo per blaster IR, nero, lunghezza: 1 m / 3,3 piedi
1 cavo per ricevitore IR, nero, lunghezza: 1 m / 3,3 piedi
1 telecomando: nero

GARANZIA: garanzia a vita con spedizione al centro assistenza

2 anni on-site (solo Regno Unito)

CONFORMITA: RoHS, WEEE, CE/Tx, CE/Rx, CAC/Tx, CAC/Rx, FCC/Tx, FCC/Rx, RCM-POC, RCM-SDOC

CODICE ARTICOLO PER L'ORDINE:

Trasmettitore: TC-HDMIWTX [SAP: 4432256]

Ricevitore: TC-HDMIWMRX [SAP: 4432257]

GARANZIA A VITA CON SPEDIZIONE AL CENTRO ASSISTENZA

Questo prodotto è fornito con una garanzia a vita con spedizione al centro assistenza. Se si riscontra un problema, si richiede di fornire una DESCRIZIONE DETTAGLIATA del difetto.

Alcuni prodotti Vision sono particolarmente tecnici e richiedono un'ispezione di tutti i componenti dell'infallazione, in quanto il difetto riscontrato potrebbe non interessare il prodotto Vision. Per quello motivo, nel caso in cui non si fornisce una descrizione adeguata, il produttore potrebbe rifiutare la sostituzione dell'articolo.

Tale garanzia è valida esclusivamente per il primo acquirente e non è cedibile.
La garanzia copre i seguenti casi:

Guasto di qualsiasi componente, incluso l'alimentatore.
Danno riscontrato immediamente après aver rimioso il prodotto dall'imballaggio, se notificato entro 24 ore dall'acquisto.

• Se si tratta di un prodotto più difettoso o non funzionante al momento della consegna (DOA, "Dead On Arrival"), si hanno a disposizione 21 giorni alla data di acquisto per inviare la notificata al distributore nazionale tramite il rivenditore AV.
  Il primo acquirente è responsabile della spedizione del prodotto al centro di assistenza indicato da Vision.
• La responsabilità di Vision è limitata al costo della sostituzione dell'unità difettosa in garanzia, fatti salvi i casi di morte o lesioni (UE 85/374/CEE).
  Se il prodotto è fuori produzione (EOL, "End Of Line"), Vision émettera un rimborno anziché essequirne la sostituzione.
• La garanzia non si applica in caso di guasti provocati da incuria, uso improprio, INSTALLazione errata, alimentazione discontinua o difettosa o modifiche apporte di propria iniziativa.

Benché Vision perché di inviare un prodotto di ricambio entro 5 giorni lavorativi, quello non è sempre possibile; in quello caso l'articolo sare spedito al più presto possibile.

NOTE LEGALI: come seguenza del nostro impegno per il continuo miglioramento dei prodotti, i dati riportati sopra possono essere modificati nella preavviso. Il presente manuale di istruzioni è pubblicato alla alcuna garanzia ed eventuali miglioramenti o modifiche al manuale dovuti a errori tipografici, informazioni imprecise o aggiornamenti di programmi e/o apparente chiature possono essere effettuali in qualsiast momento e nella preavviso. Tali modifiche saranno insertite nelle nuove edizioni del manuale.

TECHCONNECT TC-HDMIWM

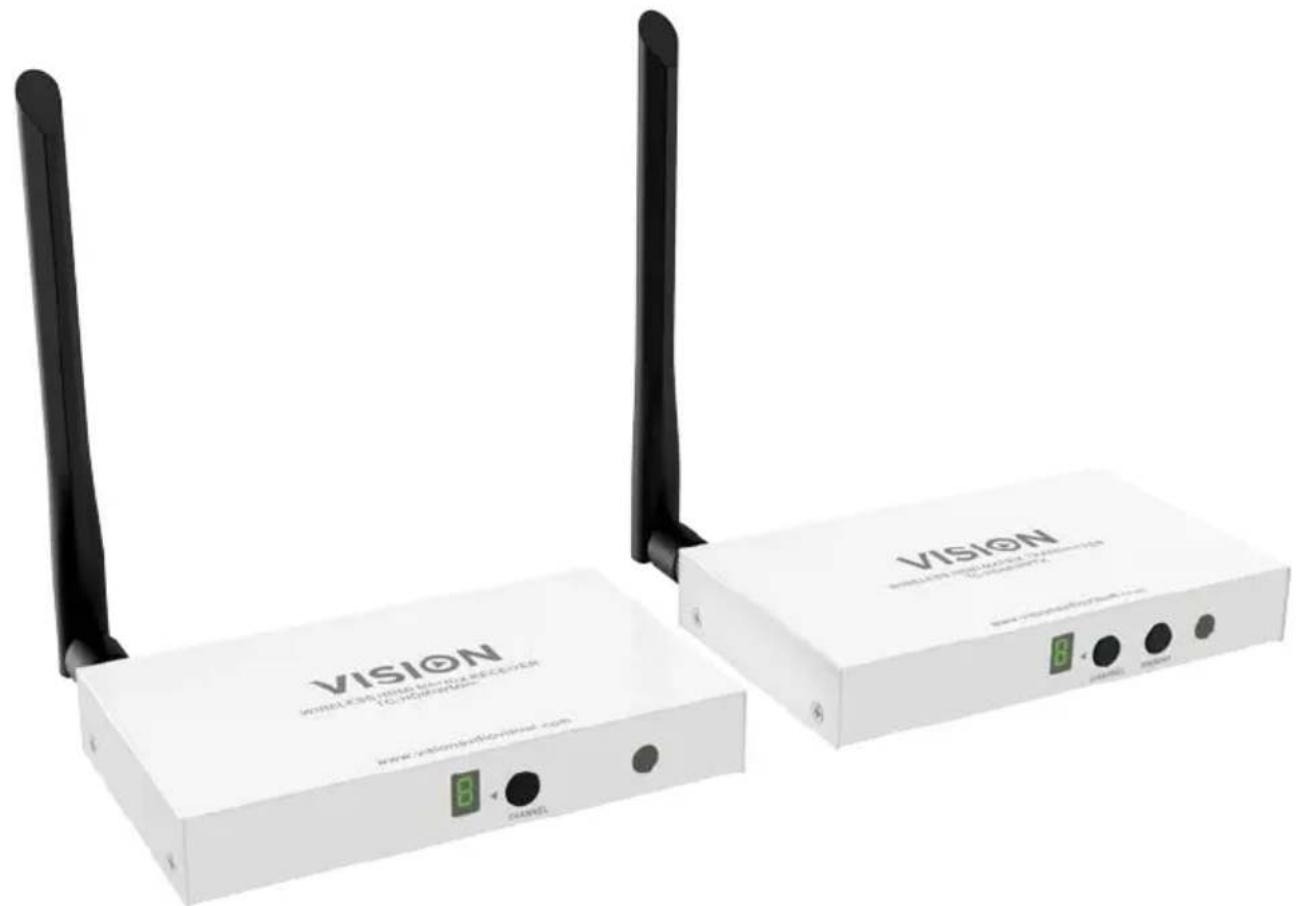

HANDLEIDING

www.visionaudiovisual.com/nl/techconnect-nl/tc-hdmiwm

CONFORMITEI TSVERKLARING
