MANUAL DE UTILIZADOR L1531 DGM

Aviso 33
Informação de seguranca 33
Precauao 33
Contudo do pacote 33
Instalacao do hardware

·Input. 34
Botoes de controlo 34
Modo de menu OSD 35
Localizadora e Reparador de Defeitos 36
Tempo apoioado 36
Especifica 37
Politica de Garantia Limitada 38

English

Notice

• Toda informação no este manual cambiará occasionalmente sem征求意见 prévio.
• Para assegurar a operação de segurança do este produto, favor ler o segunte menu cuidadosamente antes de usar este produto.

Informação de seguranca

• No colocar artigos molhadas no ou cordãoétrico.
• Estar的概率 desigar o monitor antes de cavilhar o cordao eltricono soquete.
• Estar的概率 de revisar que o cordão é tricolor e os demais cordões estuem conetados firmamente e devidamente.
• No tentarAbrir o monitor. Voce estara ferido pela eletrocuao.Pelo service, chama seu concessionario de compra do seu lugar.

Precação

• No expo o monitor á luz do sol direito o calor.
• No deramar liquido no monitor.
• No uso seu monitor com magnetos ou produits eletrónicos em funcção(PRximo).
• No usar químicas asperas ou fortes solventes de limpeza para limpar a pantalha do monitor. Limpar-o com roupa limpa e branda com suave soluição.
• No colocar nada no seu monitor. Indesejavel ventilacao elevar a temperatura no monitor.
• No usar-seus dedos para tocar a pantalha CD direitamente. A impressão digital com azeite dificuldá a limpeza.

Contudo do pacote

Nosso monitor LCD tera os seguiates artigos. Esteja certo que você tenha todo o jogo, de outra maneira, conta seu concesioario ou estabelecimentoonde você comprou o monitor. Pelo menos, conta-os.

1. Monitor LCD TFT de 15.0"
2. Cordao elétrico
3. Cabo VGA
4. Cabo Audio *Funcão audio é optional.
5. Manual do usuario

Instalacao do hardware

Tenha cuidado com o seu monitor LCD, é muito exquisito empero vulnéravel. Desliga o LCD e o PC antes de instalar-o. Siga minha instalação passo a passo.

Input

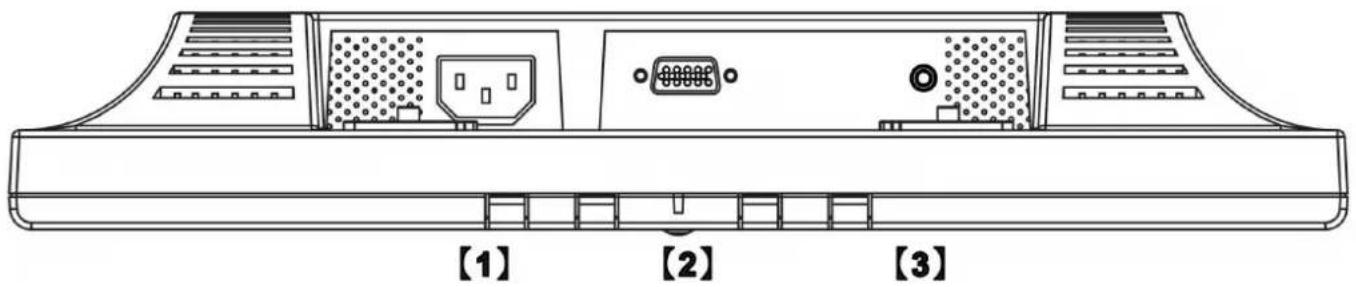

【1】AC Input: Para a conexão do caboétrico.
【2】PORTO VGA: Para a conexão com o cabo de sinal D-Sub de 15 pinos.
【3】Audio In: Para a conexão com o o conector audio-out da PC da fonte de som.

*AVISO: A função de audio é CHARACTERística optional.

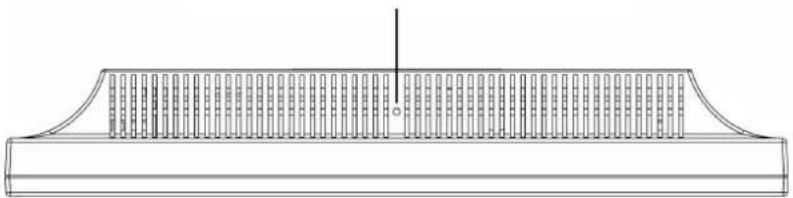

Sensor de luz (Optional)

Botoes de controlo

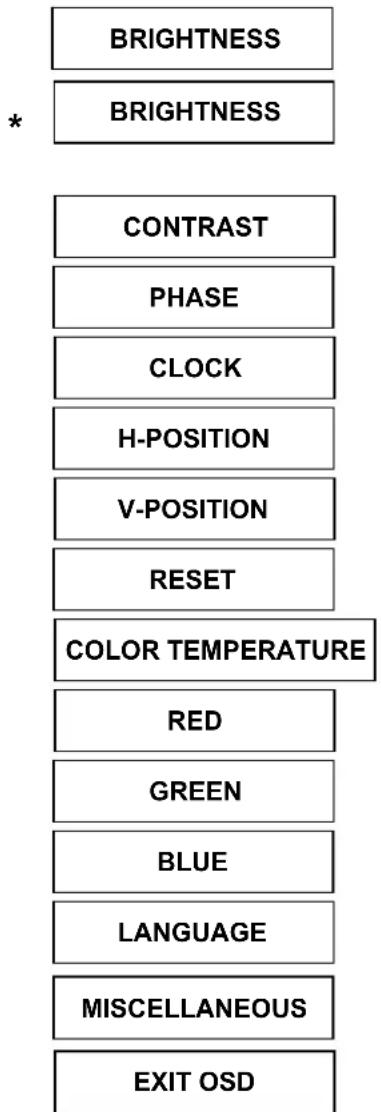

Há 5 teclas para a instalação do monitor pelo usuario, incluindo "Ajustamento Auto", "Menu OSD ", "Energia Elétrica", "Ajustamento < - > ", "Ajustamento < + > ". As seguides descrições formam a introdução as teclas.

Ajustamento auto (Funcao)--

A Funcao do Botao SeLECTIONAR: Com este botao você seleciona as funcoes de controlo arriba no OSD.

Tecla quente: Oprimir este botão para aplicar a programação do monitor em forma automatica.

Menu (Funcão)--

M Funcao Botao selecionar: Com este botao vocêaque seleciona as funcoes de controlo no OSD.

Tecla quente: Oprimir este botão para ter um surgido menu OSD.

Favor fazer o volume do seu alta falante com o icono de controle do volume do alto falante do seu PC.
Favor notar que o som continua quando seu monitor está desligado. Para desligar, favor desligar seu PC ou por o icono de controle do volume do alto falante em mudo.

Pressionar o botão OSD para ter acesso no menu e pressionar o botão Aumentar/Reduzir para ajustamentos.

Ajustamento de brilho da imagem.

IBT (Sensor de luz)-(Optional):Esta carateristica automatistically ajusta de brilho do seu monitor a base de cambios da luz ambiental. Para ativar esta caraterística, favor seleccionar o icono Auto do icono Brilló do OSD principal. Para desmobilizar, favor seleccionar Manual e não Auto.

Ajustamento de contraste entre as areas escura e clara.

Ajustamento de frequência de PLL.

Ajustamento de posicao horizontal da imagem.

Ajustamento de posicao vertical da imagem.

Chamar a programação de falta.

Ajustamento do cor de temperatura.

Ajustamento do cor vermelho de temperatura.

Ajustamento do cor verde de temperatura.

Selecionar pantalha de idioma do menu OSD.

Ajustamento de posicao vertical da imagem.

Não para sair do menu. Sim para menu de abaixo d menu misceaneo.

Gravar e sair.

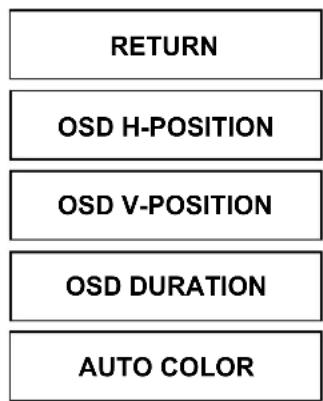

MISCELÄNEO

Tornar ao menu principal.

Ajustamento de posicao horizontal do menu OSD.

Ajustamento de posicao vertical do menu OSD.

Ajustamento do tempo do menu OSD.

Ajustamento automatico de cor.

Localizadora e Reparador de Defeitos

Esteja的概率 que o seu monitor está bem instalado se você há暑ado problemas no uso de algo于此.

• São há imagem na pantalha.

Revisar:

1. Tipo de salvamento de energia. Pressionarrialquer tecla e mover o mouse para desmobilizar o modo.

2. Pinos do conector do cabo de sinal. Se está torcidos ou faltam pinos, consulte ao seu lugar de compra.

3. Caracteres muitos escuros ou claros

Revisar: Usar o Menu OSD para ajustar Brilho.

'Quando seu monitor sera austado?'

Revisar: Se a resolução de frequência estáambiada.

. Texto não claro na pantalha.

Revisar: EstejaCERTOquea resolucaoou tasa de refrescar cumpre com o Modo de Exibicao.

TempoAPOIADO

Artigo | Standards | Resolução			Relógio de pontos (MHz)	Frequência a escandir vertical (Hz)	Frequência a escandir horizontal (KHz)	Polaridade Sync ou sync compuesto (H/V)	Cargo de Operação
1	MAC 13"	modo 640x480	30.24	66.67	35.00	-/-
2	MAC 16"	modo 832x624	57.28	74.55	49.73	-/-
3	MAC 17"	modo 1024x768	80.00	75.02	60.24	-/-
4	VGA	640x480	25.18	59.94	31.47	-/-	A
5	VESA	640x480	31.50	72.81	37.86	-/-	A
6	VESA	640x480	31.50	75.00	37.50	-/-	A
7	VESA	800x600	36.00	56.25	35.16	+/+	A
8	SVGA	800x600	40.00	60.32	37.88	+/+	A
9	VESA	800x600	50.00	72.19	48.08	+/+	A
10	VESA	800x600	49.50	75.00	46.88	+/+	A
11	VGA	720x400	28.32	70.09	31.47	-/+	A
12	XGA	1024x768	65.00	60.00	48.36	-/-	A
13	VESA	1024x768	75.00	70.07	56.48	-/-	A
14	VESA	1024x768	78.75	75.03	60.02	+/+	A
15		1024x768	71.64	66.13	53.96	+/+	A
16	SUN	1024x768	64.13	59.98	48.29	H+V	A
17	SUN	1024x768	74.25	70.04	56.59	H+V	A

A = Modo analofo
De estar fechado o tempo input a um dos de acima, geralmente sera exibido com ajustamentos olimos.

Especificação

Sinais input	VGA	VGA compatível análogo RGB Composto sync apoiado
Compatibilitadé	PC	Até 1024×768@75Hz (Não-entreface)
Conector	VGA Audio* Energiaétrica	D-sub 15-pinos Jaque de Fone Stereo Input A/C
Energiaétrica	Voltagem Consumo Modo de economía de energiaétrica	Incorporada fonte universal de energiaétrica: 100-240 VAC, 50/60 Hz Ativo < 30 Watt Max. Standby < 2 Watt
Alto falante Interno		Alto falante × 2*
Entreface Usuário	Indicador LED	Ativo - Verde Standby - Laranja
Condição de operação	Temperatura Umidade	Operação: 5°C a 40°C 20% ~ 80% R.H.
Dimensoes	Físicas	357.0mm(A) × 324.2mm(A) × 161.9mm(F)
Peso neto		2.5 Kg ± 0.4
DDC		DDC2B
Administração da energiaétrica		VESA DPMS
Regulamento (Certificações)	UL, FCC, CE
Outros		Sensor de luz*

Aviso: * Alto falante e Sensor de Luz são elementos.optionais.

Política de Garantia Limitada

Todo monitor LCD tem una garantia limitada por 3 años semarga no primeiro ano data da compra. Se o produits e determinado defectivo, repararios o cambiaramos o produits com peças ou componentes reformadas ou manufacturas durante o periodo de garantia. Esta garantia é somente valida para o primeiro comprador.

Esta garantia não cubre danos cosméticos ou danos porforcamaior, acudente, uso indevido, abuso, negligencia, uso commercial o modificações de, ou por qualquer parte do produits.Esta garantia não cubre danos devido a operações ou manutenção indevida (vermanual),conexão do indevido voltagem, ou tentativas a reparacao por qualquera que não sera unaagencya autorizadaPGAsta firma para service do produits. esta garantia não cubre irregular cumprimento de pixel na pantalha,y danos dela entrega ou embarque indevido.Esta garantia não cubre produits vendidos TAI COMO é ou COM TODAS FALTAS,e o não seguir as seguientes instruções dadas com o produits.

Esta garantia não é valida se o número serial da fabrica está发展机遇ado ou removecidoou comelo de segurarça quebado.

O cliente deve presentar o No. de modelo, No. serial e o prova original da compra em forma de comprobante de vend, ou fatura indicando o produit no periodo da garantia, para o service. Nosso pessoal de assistencia的技术ica e de service a cliente tentaria corrigir toda falta menor do produit. Se o representante de assistencia的技术ica e de service a cliente não é capaz de solucionar o problemelo telephone, seria entregado um No. de autorização de material (RMA). Com aprove da compra e o No. RMA, o cliente pode embarcar o produits defectivo aosta firma. Logo do recibo eprove do produits defectivo, embarcariamos um produits de cambio ao cliente. É responsabilité do cliente embalar o monitor com a rolha, cordão eletrico, etc.

No somos responsaveis pela perda pelo uso do produits, inconveniente, perda ou todo除外, direito o indireito do uso, inabilitye de uso, ou qualquer及其他 reclamação em contra do cliente por qualquier及其他 parte. Algumas regiões não permitem a exclusão de danos por incidente ou indireitos, assim as limitações e exclusões indicadas acima não são aplicaveis para você.
