MANUALE UTENTE L1531 DGM

Notifica 27
Informazioni per la sicurezza 27
Avvertenze 27
Contenuto della Confezione 27
Installazione dello Hardware

· Ingrasso 28
Tasti di Controllo 28
Modalità Menu OSD 29
Ricerca quasi 30
Sincronizzazione Supportata 30
Specifiche 31
Polizza di garanzia limitata 32

Português

Le informazioni di questo manuale possono essere di tanto in tanto alla preavviso.
- Per garantire la sicurezza nell'operazione di quello prodotto, leggere attendamente il seguente menu prima di usare il prodotto.

Informazioni per la sicurezza

Non mettete alcuna casa bagnata sul monitor o sul cavo di alimentazione.
Assicuratevi di spegnere il monitor prima di inseire il cavo di alimentazione nella presa.
- Assicuratevi di controllare che il cavo di alimentazione e gli altri cavi siano collegati saldamente e in modo corretto.
- Non cercate di aprire il monitor. Potreste subire lesioni da scosse elettriche. Per l'assistenza rivolgetevi al punto di acquisto.

Avvertenze

• Non esporre il monitor alla luce diretta del sole o al calore.
  Non versare liquidi sul monitor.
  Non usare il monitor quando dei prodotti elettronici o dei magneti operano nelle vicinanze.
  Non usare delle sostanze chimiche forti o dei detersivi solventi forti per pulire lo schermo del monitor. Passatevi sopra con un panno morbido e pulito con l'aggiunta di una soluzione dolce.
• Non mettete alcuna casa sopra il monitor. Una cattiva ventilazione potrebbe elevare la temperature del monitor.
• Non usate le dita per toccare direttamente lo schermo LCD. Le impronte digitali contengolo olio e possono risultare difficili da pulire.

Contenuto della Confezione

Il nostro monitor LCD viene fornito completo delle seguenti voci. Assicuratevi che avete ricevuto il set completinge pronto per l'uso. In caso contrario contattate il loro fornitore o negozio dove avete fatto l'acquisto. Infine ritenetevi liberi di contattarci.

1. Monitor LCD TFT da 15.0"
2. Cavo di Alimentazione
3. Cavo VGA
4. Cavo Audio

5. Manuale d'Uso

6. La funzione audio è opzionale.

Installazione dello Hardware

Maneggiate il nostro monitor LCD con molta cura, è un prodotto molto fine, ma delicato e facile a rompersi. Spegnete la corrente dellLCD e del PC prima d'installarlo. Seguite i nostri passi per l'installazione un passo perolta.

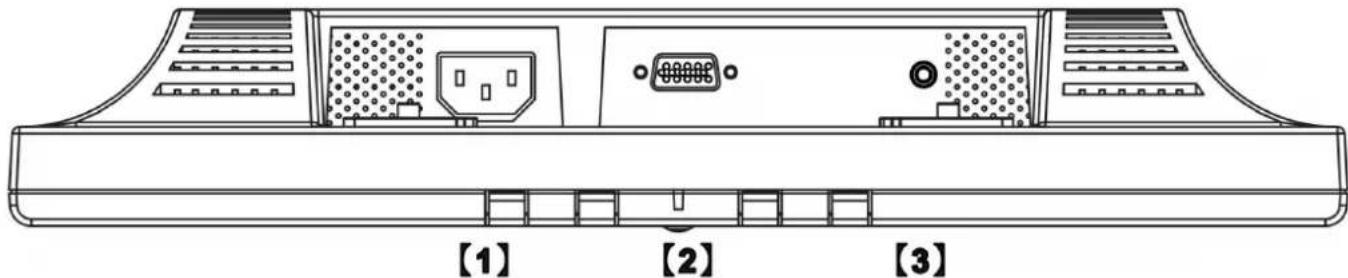

Ingresso

【1】Ingresso CA: É per il collegamento del cavo di alimentazione.
【2】PORTAVGA:Serve per il collegamento del cavo segnale D-Sub a 15 pin.
【3】Audio In: Questo si può collegare al connettore della risorsa del suono audio-out del PC.

*NOTA:Le funzione Audioe funzione opzionale.

Tasti di Controllo

Sono a disposizione 5 tasti che servono per la configurazione del monitor, incluso "Regolazione Auto", "Menu OSD", "Alimentazione", "Modificazione < -> ", "Modificazione < +> ". Le seguenti descrizioni spiegano questi tasti.

Regolazione Auto (Funzione)--

Tasto Selezione Funzione: Questo tasting serve per la selezione delle funzioni di controllo in su A nell'OSD.

Tasto Rapido: Premere quello tasto per applicare le configurazioni del monitor automaticamente.

Menu (Funzione)--

M Tasto Selezione Funzione: Questo tasting serve per la selezione delle funzioni di controllo in giu nell'OSD.

Tasto Rapido: Premere quello tasto per aprire il menu di scelta rapita OSD.

Alimentazione: Accendere e spegnere l'alimentazione LCD. Quando l'alimentazione è accesa, la luce si illumina in verde,

Standby è indicato in arancione.

Modificazione < - > : Diminuisce il valore dell'opzione nel menu OSD.
+ Modificazione < + > : Aumenta il valore dell'opzione nel menu OSD.

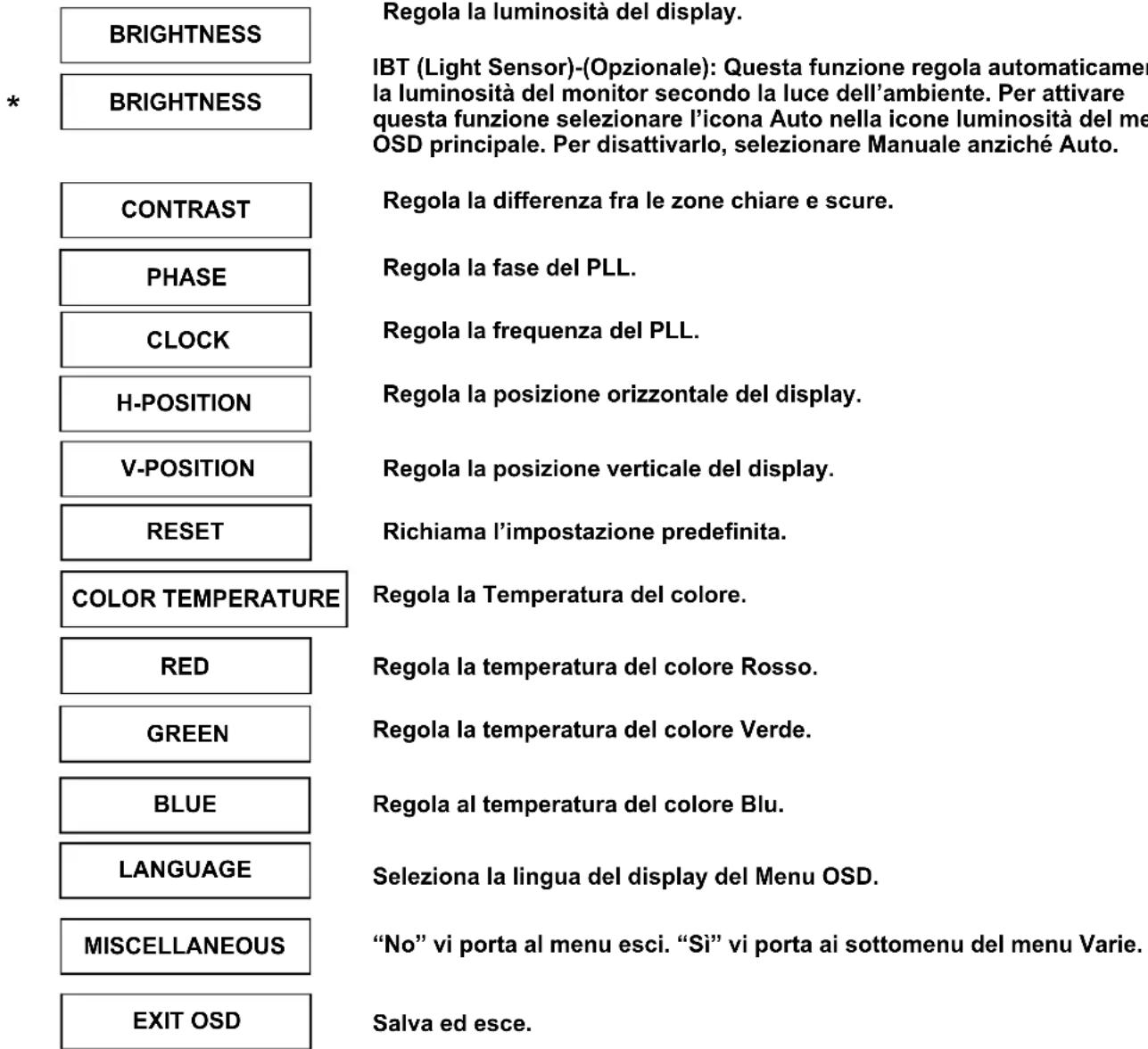

Modalità Menu OSD (On-Screen Display)

*Regolare il volume degli altoparlanti via l'icona di controllo del volume PC.

*É da notare che l'Audio continuera, quando si spegne il monitor, per spegnerlo è necessario spegnere il PC oppure annullare l'icona del controlo volume.

Premere il tasting OSD per accedere menu, poi premere I tasti Aumentare / Diminuire per eseguire la regolazione.

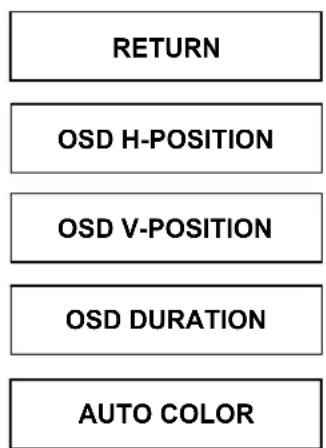

VARIE

Ritorna al menu principale.

Regola la posizione orizzontale dell'OSD.

Regola la posizione verticale dell'OSD.

Regola i tempi del menu OSD.

Regola il colore automaticamente.

Ricerca Guasti

Se incontrate dei problemi nell'uso di quesdto prodotto, assicuratve che il monitor sia stato installato nel modo corretto.

Sullo schermo non appeare alcuna figura.

Controllare: 1. Modalità risparmio corrente. Premere un tasting qualsiasi e spostare il mouse per disattivare但这a modalità.
2. Pin del connettore del cavo segnali. Se quale pin è piegato o manca, consultate il punto dove avete fatto l'acquisto.

Le parole appaiono troppo scure o troppo chiare

Controllare: Uso del Menu OSD per regolare la Luminosità.

' Quando si deve regolare il monitor?

Controllare: Se la risoluzione della frequenza è stataambiata.

. Il Testo che appeare sullo schermo non è bianro.

Controllare: Assicurarsi che la risoluzione o il tasso di refresh si combinino con la Modalità del Display.

Sincronizzazione Supportata

Voce	Standard	Risoluzione		Velocità diClock(MHz)	FrequenzaScansioneVerticale(Hz)	FrequenzaScansioneOrizzontale(KHz)	PolaritàSync oCompositeSync (H/V)	ModoOperativo
1	MAC	13"	modo	640x480	30.24	66.67	35.00	-/-
2	MAC	16"	modo	832x624	57.28	74.55	49.73	-/-
3	MAC	17"	modo	1024x768	80.00	75.02	60.24	-/-
4	VGA		640x480	25.18	59.94	31.47	-/-	A
5	VESA		640x480	31.50	72.81	37.86	-/-	A
6	VESA		640x480	31.50	75.00	37.50	-/-	A
7	VESA		800x600	36.00	56.25	35.16	+/+	A
8	SVGA		800x600	40.00	60.32	37.88	+/+	A
9	VESA		800x600	50.00	72.19	48.08	+/+	A
10	VESA		800x600	49.50	75.00	46.88	+/+	A
11	VGA		720x400	28.32	70.09	31.47	-/+	A
12	XGA		1024x768	65.00	60.00	48.36	-/-	A
13	VESA		1024x768	75.00	70.07	56.48	-/-	A
14	VESA		1024x768	78.75	75.03	60.02	+/+	A
15			1024x768	71.64	66.13	53.96	+/+	A
16	SUN		1024x768	64.13	59.98	48.29	H+V	A
17	SUN		1024x768	74.25	70.04	56.59	H+V	A

A = Modo analogico
*Se la sincronizzazione dell'sinput è vicina a una di quale summenzionate, è generalmente possibile ottimizzare la visualizzazione.

Specifiche

Segnali d'ingresso	VGA	RGB analogico VGA compatible Composite Sync supportato
Compatibilità	PC	Fino a 1
Connettori	VGA Audio* Alimentazione	D-Sub a 15-Pin Presa Stereo Ingresso CA
Alimentazione	Tensione Consumo Modo risparmio energetico	Alimentatore universale incorporeto: 100-240 VAC, 50/60 Hz Attività < 30 Watt Mass. Standby < 2 Watt
Altoparlanti Interni		Altoparlante x 2*
Interfaccia Utente	Indicatore LED Attivo	- Verde Standby - Arancione
Condizioni di Funzionamento	Temperatura Umidità	Operativa: 5 a 40°C 20% ~ 80% UR.
Dimensioni	Fisiche 357.0mm(L) x 324.2 mm (A) x 161.9mm (P)
Peso Netto		2.5 Kg ± 0.4
DDC		DDC2B
Risparmio Energetico		VESA DPMS
Certificazioni	UL, FCC, CE

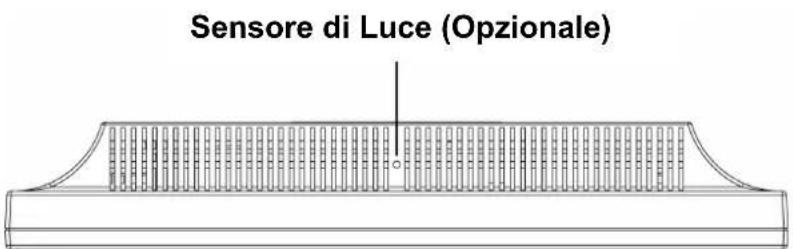

Altro		Sensore di Luce*

Avviso: * Altoparlanti e Sensore di Luce sono opzionali.

Polizza di garanzia limitata

Tutti i monitor LCD offrono una garanzia limitata di tre anni con tutto Gratis il primo anno alla data dell'acquisto. Se viene determinato che il prodotto è difettoso, nei provvederemo a ripararlo o a sostituirlo con le parti o i componenti rimessi a nuovo o rifatti durante il periodo della garanzia.

Questaranzia è valida solo per il primo acquirente consumatore.

Questa garanzia non copre i dati estetici o i dati causati da calamità naturali, incidenti, uso improprio, maltrattamenti, negligenza, uso commerciale o modifiche di qualsiasi parte del prodotto.

Questa garanzia non copre i dati dovuti a un'operazione o manutenzione non appropriata (vedere il manuale), collegamento di alimentazione con voltaggio sbagliato, o tentativi di riparazioni da persone non da moi autorizzata a fare l'assistenza al prodotto. Questa garanzia non copre la prestazione irregolare dei pixel sullo schermo e i dati risultanti alla segna o da una spedizione malfatta. Questa garanzia non copre i prodotti venduti COME SONO o CON TUTTI I DIFETTI, e le mancanze nel seguire le istruzioni in dotazione al prodotto.

Questa garanzia non è valida se il numero di serie applicato alla fabbrica è stato alterato o rimioso dal prodotto ed è stato rotto il sigillo di sicurezza,

Il cliente deve ave il numero del modello, il numero di series e la prova originale dell'acquisto sotto forma di una fattura di vendita o ricevuta, che è la dimostrazione che l'apparecchio si trova nel periodo di garanzia, da presentare per ottenere il servizio in garanzia. Il nostro supporto technique e il personale del servizio clienti cercheranno di correggere i piccoli difetti che possono causare il malfunzionamento del prodotto. Se il servizio technique o l'incaricato dei clienti non è in grado di riparare il problema via Telefono, viene rilasciato un numero di autorizzazione alla resa del materiale (RMA). Allora il cliente può spedire a nei l'apparecchio difettoso, insieme con la prova d'acquisto e il numero RMA. Appena ricevuto e testato l'apparecchio difettoso, nei spediremo al cliente un apparecchio in sostituzione. è responsabilità del cliente di imballare per bene il monitor con le spine, il gruppo alimentazione, ecc.

Non saremo responsabili della perdita dell'uso del prodotto, della scomodità, perdite o qualsiasi altri danno diretto o consequencesale derivanti dall'uso, o incapacità all'uso, o reclami contro il cliente da qualsiasi alla parte. Certe regioni non permettono l'escludione dei dati accessori o consequencesiali, per cui le suddette limitazioni ed esclusioni potrebbero non essere a voi applicabili.

DISTRIBUTORE/DETTAGLIANTE
