MRD51 - Toca-discos DENVER - Manual de utilização gratuito

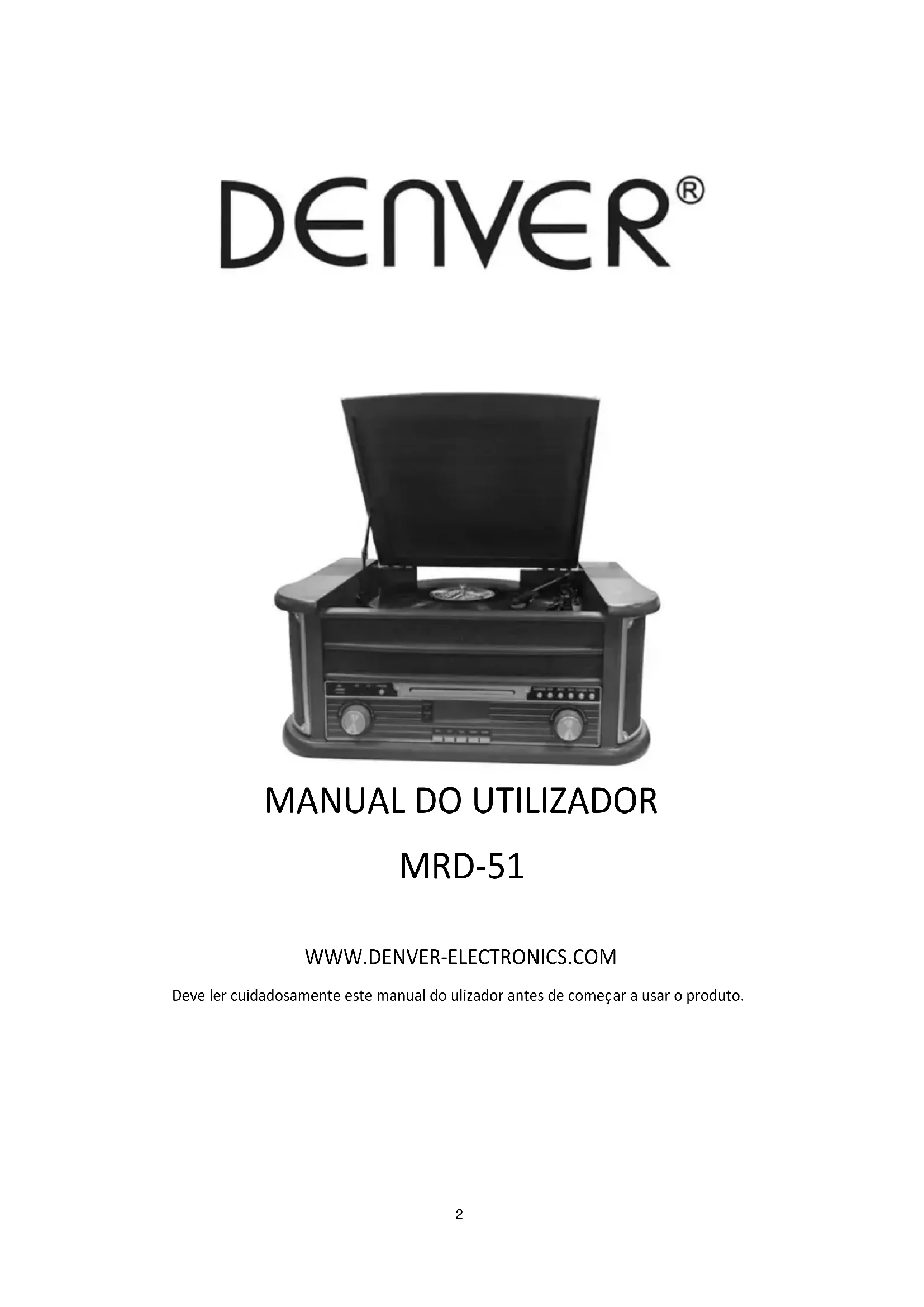

MANUAL DE UTILIZADOR MRD51 DENVER

O símbolo do raio com ponta de seta dentro dum triângulo equilátero serve para alertar o utilizador para a presença de “tensão perigosa” e não isolada dentro do envoltório do produto, que pode ser de magnitude suficiente para constituir risco de eletrocussão.

NÃO RETIRAR A TAMPA (OU A PARTE DE TRÁS). NÃO EXISTEM

QUALIFICADO. O ponto de exclamação num triângulo equilátero destina- se a alertar o utilizador da presença de instruções de funcionamento e manutenção importantes no manual que acompanha o aparelho.

1. Ler, manter e seguir todas estas instruções neste manual.

2. Limpar apenas com um pano seco.

3. Não bloquear quaisquer aberturas de ventilação, instalar de acordo com as instruções do

4. Não instalar próximo de fontes de calor, como radiadores, convetores, fornos ou outros

aparelhos (incluindo amplificadores) que produzam calor.

5. Proteger o cabo de alimentação de modo a que não seja pisado ou comprimido em especial

nos recipientes adequados para fichas, e no ponto em que este sai do aparelho.

6. Desligar este aparelho no decorrer de uma trovoada ou quando não estiver a ser utilizado

durante longos períodos de tempo.

7. Todas as reparações devem ser realizadas por pessoal qualificado. A reparação é necessária

quando o aparelho fica danificado como, por exemplo, o cabo de alimentação ou a ficha, quando são derramados líquidos ou caem objetos para o interior do aparelho, quando o aparelho é exposto à chuva ou humidade, quando funciona anormalmente ou cai.

8. A aparelhagem não deve ser exposta a pingos ou jatos de água e não devem ser colocadas por

cima da aparelhagem objetos contendo líquidos, tal como jarras.

9. Não sobrecarregar a tomada de parede.

2812. Quando movimentar o aparelho, assegurar que primeiro desliga o cabo de alimentação.

Se o caixa em madeira ficar com pó, limpar com um pano de pó macio, não abrasivo. Não usar água ou pulverizar produtos químicos pois pode danificar a caixa e partes de plástico/metal da unidade.

ESPECIFICAÇÕ ES TÉCNICAS

Velocidade do gira-discos: 33/45/78 RPM (Dimensão do disco 17,5/25/30 cm) CD pode reproduzir CD/CD-R/CD-RW/MP3 USB pode reproduzir MP3 Cassete: C60 e C90 (Cassete C120 não é recomendada) Saída de alimentação: 2X4 W

PREPARAÇÃO PARA UTILIZAÇÃO

Retirar a unidade da caixa cuidadosamente e remover todo o material de embalagem da unidade. Desenrolar o cabo de alimentação CA e esticá-lo em toda a sua extensão. Desenrolar o fio da antena FM e esticá-la em toda sua extensão. Levantar a tampa para mostrar o gira-discos.

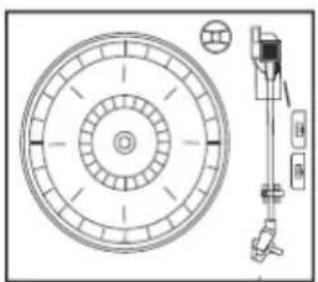

Retirar a tampa de plástico branco opaco da agulha do gira- discos fazendo-a deslizar na direção da seta. Deve prestar atenção à agulha durante a operação porque os danos na agulha não estão cobertos pela garantia. Retirar o fio enrolado que foi usado para fixar o braço de leitura durante o transporte. Libertar a alavanca de bloqueio do braço de leitura. Ligar a ficha de alimentação à sua tomada CA 220V, 50HZ.

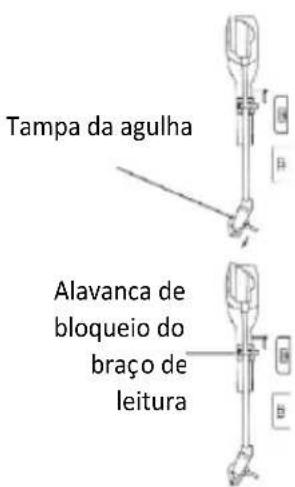

Parafuso de passagem Alavanca de bloqueio do braço de leitura

Tampa da agulha 29IMPORTANTE: LEVANTAR E BAIXAR A TAMPA DO GIRA-DISCOS Para abrir a tampa: Levantar até onde possa ir para que o braço do suporte da tampa bloqueie na posição. Para fechar a tampa: Puxar para a frente o apoio do suporte da tampa para libertar e depois baixar com cuidado a tampa. PARA EVITAR DANIFICAR A CAIXA OU A TAMPA, NUNCA FORÇAR A TAMPA FECHADA. LEVANTAR SEMPRE A TAMPA PARA LIBERTAR O APOIO DO SUPORTE DA TAMPA.

30LOCALIZAÇÃO DOS COMANDOS

17. REC/DEL (BOTÃO GRAVAÇÃO/BOTÃO APAGAR)

27. BOTÃO SINTONIZAÇÃO/MODO REPRODUÇÃO

7. BOTÃO REPETIR/VOL+

12. BOTÃO IGNORAR-/BOTÃO AVANÇO RÁPIDO

1. Premir LIGAR para ligar o sistema. O indicador de alimentação acende.

2. Premir os botões seletores de função (DAB/FM/CD/USB/TAPE/PHONO/AUX IN) para

selecionar a função pretendida.

333. Começar por ajustar o volume usando o botão de controlo de volume.

4. Quando acabar de ouvir premir ligar de novo para desligar o sistema. O indicador de

alimentação apaga-se. Observação: O aparelho está em conformidade com ERP2, o aparelho passará ao modo Em espera se este não operar durante 15 min, deve premir 2 vezes o botão LIGAR se quiser ligar de novo o aparelho. MODO DAB Premir o botão Função (10) (5 no controlo remoto) para selecionar o modo DAB, Premir IGNORAR+/- (16/15) (12/13 no controlo remoto) para procurar o programa MENUS DAB Premir MENU (21) (17 no controlo remoto) para aceder às opções.

1. Procura Completa: selecionar esta opção para realizar uma pesquisa completa dos

programas DAB disponíveis. Pode premir PROCURAR (23) para realizar a mesma ação.

2. Sintonização Manual: selecionar esta opção para selecionar manualmente a frequência

3. DRC: selecionar esta opção para escolher entre DRC fraco, DRC elevado e DRC desligado.

4. PRUNE: selecionar esta opção para escolher entre estações PRUNE ligar ou desligar.

Pode programar até um máximo de 20 estações de rádio predefinidas

predefinições. INFO DAB Premir repetidamente INFO (22) (18 no controlo remoto) para visualizar a seguinte informação: NAME/KBPS/DATE /TIME. MODO FM Premir o botão Função (10) (5 no controlo remoto) repetidamente para selecionar o modo FM, Rodar o BOTÃO DE SINTONIZAÇÃO (27) para selecionar manualmente a frequência 34MENUS FM Premir MENU (21) (17 no controlo remoto) para aceder às opções.

1. Definição da Procura: selecionar esta opção para escolher entre procurar todas as estações

ou apenas as estações fortes.

2. Definição de Áudio: selecionar esta opção para escolher entre forçar o áudio mono ou

permitir o som estéreo. PREDEFINIR FM Consultar as instruções PREDEFINIR DAB. INFO FM Premir repetidamente INFO (22) (18 no controlo remoto) para visualizar as seguintes informações: KIND OF PRO-GRAM/FREQUENCE/AUDIO/DATE/TIME.

1. Premir o botão CD/USB para entrar no modo CD, o ícone “---“ e ‘DISC’ será exibido no ecrã.

A unidade pode reproduzir CD, CD-R e CD-RW.

2. Premir o botão OP/CL para abrir a gaveta do CD.

3. Colocar o seu disco na gaveta do CD com o lado da etiqueta voltado para cima.

4. Premir o botão OP/CL de novo para fechar a gaveta do CD. A reprodução começará

automaticamente a partir da primeira faixa.

5. O ícone MP3 será exibido se for detetado ficheiro MP3 no disco.

REPRODUZIR CASSETE Nota: Antes de inserir a cassete no leitor assegurar que não há excesso de folga na cassete que poderá encravar o mecanismo.

1. Premir POWER para ligar o sistema.

2. Premir o botão TAPE para entrar no modo CASSETE.

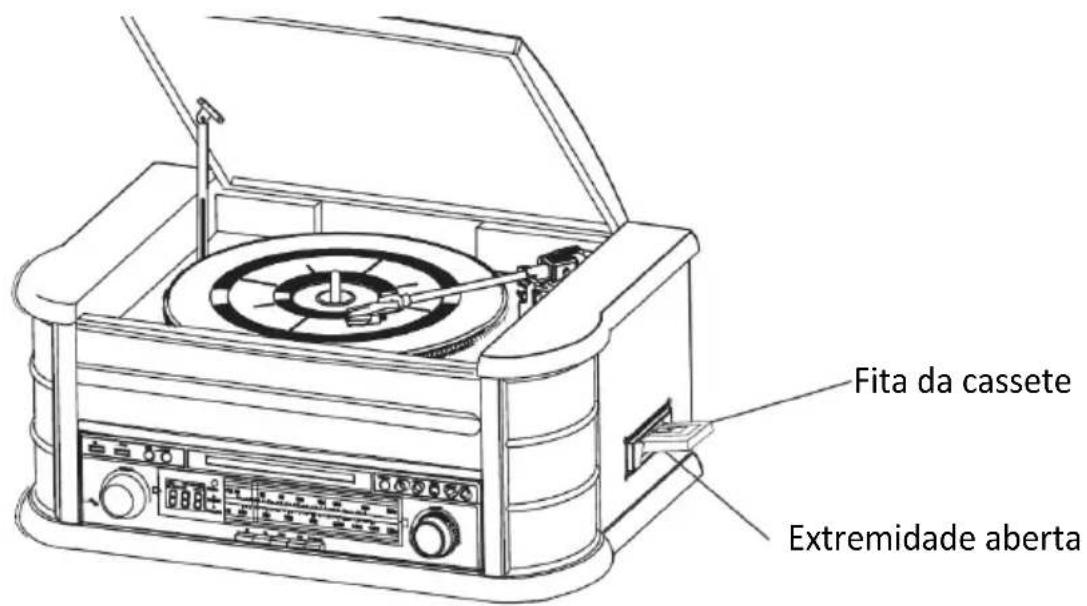

353. Inserir a sua cassete na entrada localizada no lado direito da caixa, como mostrado na

ilustração, com o lado que pretende reproduzir voltado para cima e a extremidade aberta do lado direito.

4. A reprodução da cassete começa assim que a cassete for inserida. Ajustar o controlo de

VOLUME para o nível pretendido.

5. Para avançar a cassete rapidamente, pressione o botão aproximadamente a

meio. A cassete avançará rapidamente enquanto o botão for pressionado. A reprodução normal retomará quando o botão for libertado.

6. Quando a cassete acaba, o leitor para automaticamente. Pressionar o botão

completamente para retirar a cassete do leitor. Pode pressionar o botão para parar de reproduzir a cassete em qualquer altura.

O sistema inclui um gira-discos de tamanho normal, 3 velocidades, de transmissão por correia. Pode reproduzir discos de 33, 45 e 78 rpm. Fita da cassete Extremidade aberta

361. Premir POWER para ligar o sistema.

2. Premir o botão PHONO para entrar no modo FONÓ GRAFO.

3. Assegurar que removeu a tampa da agulha e libertou o bloqueio do braço de leitura que

prende braço de leitura ao descanso deste.

4. Definir o seletor de velocidade do gira-discos para a velocidade adequada de 33, 45 ou 78

rpm. Se estiver a reproduzir singles de 45 rpm, colocar o adaptador de 45 rpm no eixo central.

5. Colocar o seu disco no eixo central.

6. Levantar a alavanca para levantar o braço de leitura do seu descanso. Mover o braço de

leitura para o rebordo do disco. O gira-discos começa automaticamente. Usar a alavanca para baixar com cuidado o braço de leitura sobre o disco.

7. Ajustar o controlo de VOLUME para o nível pretendido.

8. Premir POWER de novo para desligar o sistema. O indicador POWER desliga-se.

Nota: Não rodar ou parar o gira-discos manualmente. Mover ou abanar o gira-discos sem prender a mola do braço de leitura poderá resultar em danos no braço de leitura.

FUNCIONAMENTO DA ENTRADA AUXILIAR

Ligar o sistema de áudio a uma tomada AUX IN no painel traseiro, premir o botão PHONO/AUX IN. Começar a reproduzir a partir do dispositivo ligado. FUNCIONAMENTO USB

1. Premir primeiro o botão CD/USB e o modo FUNCTION para entrar no modo USB. Os ícones

‘---‘ e USB serão exibidos.

2. Inserir um dispositivo de memória USB na tomada USB.

3. As funções REPRODUZIR/PAUSA, BAIXO/CIMA e parar são as mesmas que as funções do CD.

REPRODUZIR NO MODO MP3 (CD/USB)

1. Premir o botão PLAY/PAUSE para iniciar ou fazer pausa na reprodução da faixa selecionada.

372. Enquanto está a reproduzir a canção, o número e pasta da canção da faixa selecionada

serão exibidos no visor.

3. Pode parar a reprodução em qualquer momento premindo o botão STOP.

SALTAR FAIXA E PESQUISA DE FAIXA DE ALTA VELOCIDADE NO MODO CD/USB Durante a reprodução de CD/USB premir repetidamente o botão UP/F.F ( ) ou DN/F.R ( ) no painel frontal da unidade ou no telecomando para mudar de faixa. Para pesquisar rapidamente para a frente ou para trás numa faixa premir e manter premido o botão UP/F.F ( ) ou DN/F.R ( ). Para saltar 10 faixas para a frente ou para trás então premir TRACK-10 ou TRACK+10 no telecomando.

Inserir unidade de memória USB na tomada USB. Depois premir o botão CD/USB. Colocar o CD na gaveta do CD e reproduzir a faixa que será gravada. Premir o botão RECORD duas vezes para começar a gravar. Se todo o CD for reproduzido, então todas as faixas serão gravadas. NOTA: A gravação falhará se premir o botão STOP durante a gravação

2. Gravação de disco MP3

Inserir unidade de memória USB na tomada USB. Depois premir o botão CD/USB. Colocar o CD com ficheiros MP3 na gaveta do CD e reproduzir a faixa MP3 que será gravada. Premir o botão RECORD duas vezes para começar a gravar. Se todos os ficheiros MP3 forem reproduzidos, então todas as faixas serão gravadas. NOTA: A gravação falhará se premir o botão STOP durante a gravação

3. Gravação de Cassete

Inserir unidade de memória USB na tomada USB. Depois premir o botão TAPE. Colocar a cassete na tomada. Reproduzir cassete. Premir o botão RECORD duas vezes para começar a gravar. Premir o botão STOP para parar a gravação.

4. Gravação de vinil

Inserir unidade de memória USB na tomada USB. Depois premir o botão PHONO/AUX IN. Reproduzir o vinil e premir o botão RECORD duas vezes para iniciar a gravação. Premir o botão STOP para parar a gravação.

5. Gravação de ENTRADA AUXILIAR

38Inserir unidade de memória USB na tomada USB. Ligar o dispositivo áudio externo à tomada AUX no painel traseiro. Depois premir o botão PHONO/AUX IN e reproduzir áudio e premir o botão RECORD duas vezes para iniciar a gravação.

Premir o botão CD/USB no painel frontal ou premir demoradamente em PLAY/PAUSE no telecomando para selecionar o modo USB. Selecionar a faixa e premir apagar 2 vezes e a faixa é apagada. Relógio No modo de espera, premir continuamente o botão STOP para apresentar 24H intermitente. Em seguida, premir brevemente a tecla DN/F-R, UP/F-F para selecionar 12/24H e, depois, premir o botão STOP para definir MINUTOS/HORAS/DIA/MÊS/ANO. Temporizador Premir continuamente o botão TIMER no modo de espera para selecionar a função de Alarme ou de Relógio, em seguida, premir brevemente os botões para aumentar ou diminuir no controlo remoto para entrar na depuração do alarme. Premir o botão TIMER depois de concluir a depuração do alarme e, em seguida, premir os botões para aumentar e diminuir no controlo remoto para selecionar o modo de arranque DAB, FM, CD,TAPE,USB. Suspensão: na premissa de depurar primeiro o relógio, nos modos CD,DAB, FM, TAPE, AUX, USB, PHONO, premir continuamente em TIMER para apresentar Suspensão, Temporizador, DESLIGADO e, em seguida, premir os botões para cima e para baixo no telecomando para selecionar o tempo para suspensão: 15, 30, 45, 60 , 90 min e, depois, encerramento automático.TODOS OS DIREITOS RESERVADOS, COPYRIGHT DENVER ELECTRONICS A/S Equipamento elétrico e eletrónico contém materiais, componentes e substâncias que podem ser perigosas para a sua saúde e para o ambiente, se o material usado (equipamentos elétricos e eletrónicos eliminados) não for processado corretamente. Equipamento eléctrico e electrónico está marcado com um caixote do lixo com um X, como mostrado acima. Este símbolo significa que o equipamento elétrico e eletrónico não deve ser eliminado em conjunto com outros resíduos domésticos, mas deve ser eliminado separadamente. Todas as cidades têm pontos de recolha instalados, nos quais o equipamento elétrico e eletrónico pode tanto ser submetido sem custos a estações de reciclagem e outros locais de recolha, ou ser recolhido na própria residência. O departamento técnico da sua cidade disponibiliza informações adicionais em relação a isto. O(a) abaixo assinado(a) Inter Sales A/S declara que o presente tipo de equipamento de rádio MRD-51 está em conformidade com a Diretiva 2014/53/EU. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: Entrar em: www.denver-electronics.com e depois clicar no ÍCONE procurar no campo superior do sítio web. Escrever o número do modelo: mrd-51 Alcance operacional da frequência: FM:87,5-108MHz DAB:168-240MHz Potência de saída máxima: 2*2.5W
