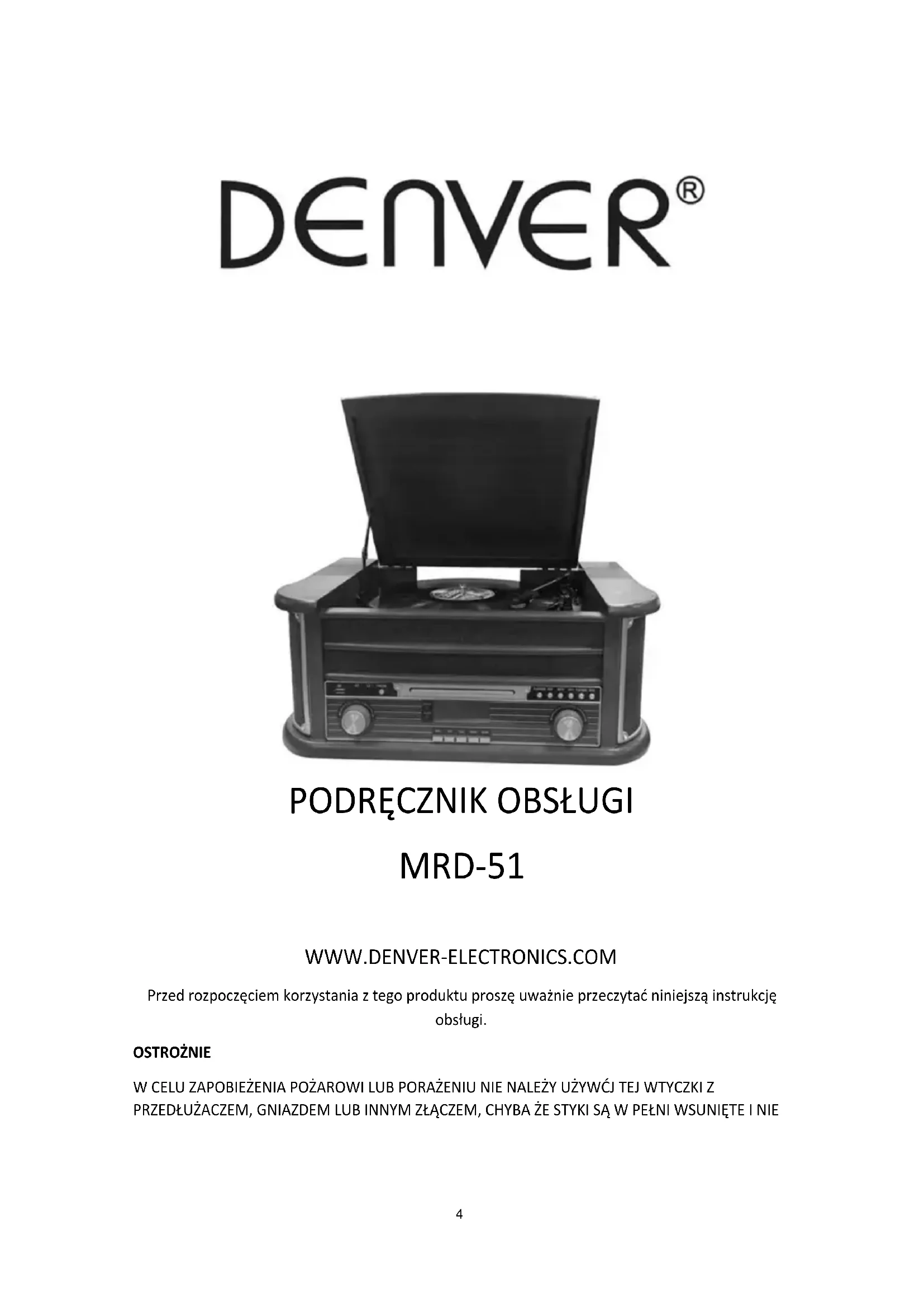

INSTRUKCJA OBSŁUGI MRD51 DENVER

Przed rozpoczęciem korzystania z tego produktu proszę uważnie przeczytać niniejszą instrukcję obsługi. OSTROŻNIE W CELU ZAPOBIEŻENIA POŻAROWI LUB PORAŻENIU NIE NALEŻY UŻYWĆJ TEJ WTYCZKI Z PRZEDŁUŻACZEM, GNIAZDEM LUB INNYM ZŁĄCZEM, CHYBA ŻE STYKI SĄ W PEŁNI WSUNIĘTE I NIE 41NARAŻONE NA CZYNNIKI ZEWNĘTRZNE. ABY ZAPOBIEC POŻAROWI LUB PORAŻENIU, NIE WYSTAWIAĆ TEGO URZĄDZENIA NA DESZCZ LUB WILGOŚ. Symbol błyskawicy wpisany w trójkąt równoboczny ma za zadanie zwrócić uwagę użytkownika na obecność nieosłoniętego niebezpiecznego napięcia wewnątrz obudowy produktu, którego natężenie jest wystarczające by stanowić zagrożenie porażenia prądem elektrycznym.

OSTRZEŻENIE: DLA UNIKNIĘCIA

TYŁU). WEWNĄTRZ NIE MA

CZĘŚCI PODLEGAJĄCYCH

SERWISOWI UŻYTKOWNIKA,

SERWIS PROSZĘ POWIERZYĆ

KWALIFIKOWANYM SPECJALISTOM. Wykrzyknik na trójkącie równobocznym informuje użytkownika o ważnych instrukcjach działania i konserwacji (serwisowania) w literaturze dołączonej do urządzenia. WAŻNE ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA

1. Przeczytaj, zachowaj i stosuj się do poleceń w niniejszej instrukcji.

2. Czyść wyłącznie suchą szmatką.

3. Nie blokuj żadnych otworów wentylacyjnych; instaluj zgodnie z instrukcjami producenta.

4. Nie instaluj urządzenia w pobliżu źródeł ciepła jak kaloryfery, grzejniki, kuchenki lub inny

wytwarzający ciepło sprzęt (włącznie ze wzmacniaczami).

5. Chroń kabel zasilania przed nadepnięciem lub uszkodzeniem — zwłaszcza w pobliżu wtyczek,

gniazd zasilających i miejsc, w których kabel zasilania jest połączony z urządzeniem.

6. W trakcie burzy i błyskawic lub braku używania przez dłuższy czas wyjąć wtyczkę z gniazdka.

7. Wszelki serwis należy powierzyć wykwalifikowanemu personelowi. Jeśli urządzenie zostało

jakoś uszkodzone, np. sznur zasilania, lub wtyczka, rozlano ciecz, do środka wpadły jakieś przedmioty, urządzenie było narażone na deszcz lub zawilgocenie, zostało upuszczone lub nie pracuje normalnie, to potrzebny jest serwis.

8. Urządzenie nie może być narażone na kapiącą lub chlapiącą wodę oraz żadne wypełnione

płynami przedmioty, jak wazony, nie powinny być na nim stawiane.

9. Nie podłączaj zbyt wielu urządzeń do gniazda.

10. Obsługuj pokrętła i przyciski tak, jak opisano w instrukcji.

11. Przechowuj płyty CD i kasety w chłodnym miejscu w celu uniknięcia uszkodzenia

powodowanego przez gorąco.

12. Podczas przenoszenia urządzenia upewnij się, że kabel zasilania został odłączony.

NIE OTWIERAĆ 42Jeśli drewniana obudowa zakurzy się, to należy przetrzeć ją miękką, nieścierną szmatką do kurzów. Nie należy używać wody ani środków czyszczących w rozpylaczu, gdyż może to uszkodzić obudowę oraz plastikowe/metalowe elementy urządzenia. SPECYFIKACJA TECHNICZNA Prędkość gramofonu: 33/45/78 obr./min (rozmiar płyt 17,5/25/30 cm) Odtwarzacz CD może odtwarzać płyty CD/CD-R/CD-RW/MP3 USB może odtwarzać MP3 Kasety: C60 i C90 (kaseta C120 nie jest zalecana) Moc wyjściowa: 2 x 4W

PRZYGOTOWANIE DO UŻYTKU

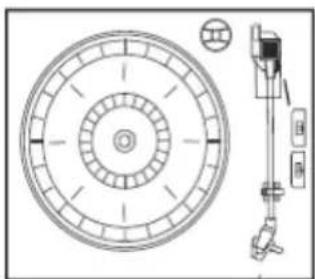

Ostrożnie wyjmij urządzenie z pudełka i usuń z niego wszystkie elementy opakowania. Rozwiń kabel zasilania AC i rozciągnij na całą jego długość. Rozwiń antenę FM i rozciągnij na całą jej długość. Unieś pokrywę, by otworzyć gramofon. Usuń nieprzejrzystą białą pokrywę igły z igły gramofonowej, przesuwając ją w kierunku wskazanym przez strzałkę. Podczas tej czynności zwracaj uwagę na igłę, bo uszkodzenia igły nie są objęte gwarancją. Usuń wstążkę, której użyto do zabezpieczenia ramienia gramofonu na czas transportu. Zwolnij dźwignię blokady ramienia gramofonu. Podłącz wtyczkę zasilania do gniazda AC 220 V, 50 Hz. WAŻNE: PODNOSZENIE I OPUSZCZANIE POKRYWY GRAMOFONU Aby otworzyć pokrywę: Unieś ją najdalej jak to możliwe, dopóki klamra podtrzymująca pokrywy nie zablokuje jej w miejscu. Dźwignia blokady ramienia gramofonu

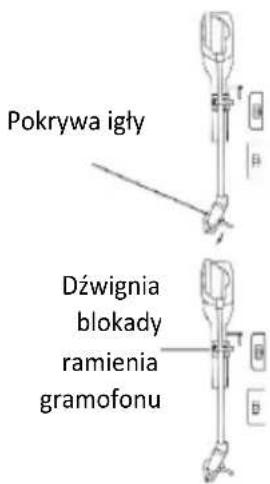

Pokrywa igły 43Aby zamknąć pokrywę: Pociągnij ramę podtrzymującą pokryw do przodu, by zwolnić blokadę, a następnie delikatnie opuść pokrywę. ABY UNIKNĄĆ USZKODZENIA OBUDOWY LUB POKRYWY, NIGDY NIE UŻYWAJ SIŁY, BY ZAMKNĄĆ POKRYWĘ. ZAWSZE UNOŚ POKRYWĘ, BY ZWOLNIĆ KLAMRĘ PODTRZYMUJĄCĄ POKRYWĘ.

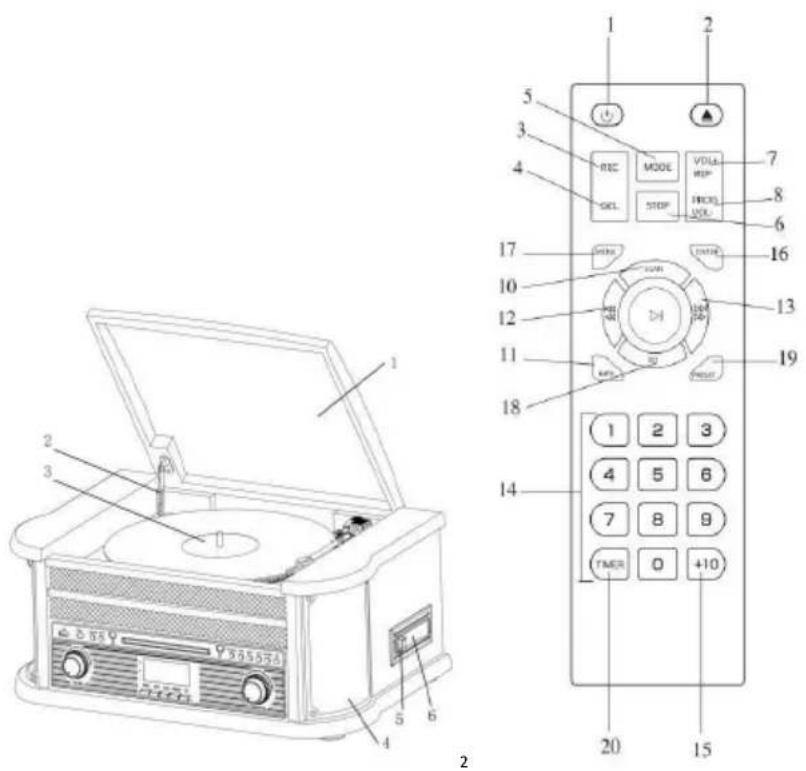

5. PRZYCISK ZATRZYMANIA/WYSUNIĘCIA KASETY

34. WŁ./WYŁ. automatycznego zatrzymywania

10. PRZYCISK PRZESZUKIWANIA DAB

Naciśnij na pilocie zdalnego sterowania (5), by wybrać tryb DAB/FM/CD/USB/POMOCNICZE/GRAMOFON/KASETA

INSTALACJA BATERII W PILOCIE

Pilot zdalnego sterowania na podczerwień wymaga 2 sztuk baterii UM-4 R03, AAA (3 V) WŁĄCZNIK

1. Wciśnij WŁĄCZNIK, by włączyć urządzenie. Zapali się wskaźnik zasilania.

2. Naciśnij przyciski wyboru funkcji (DAB/FM/CD/USB/TAPE/PHONO/AUX IN), by wybrać

3. Rozpocznij ustawianie głośności, korzystając z przycisku regulacji głośności.

4. Po zakończeniu naciśnij ponownie POWER, by wyłączyć urządzenie. Wskaźnik zasilania

zgaśnie. Uwaga: Urządzenie jest zgodne z ERP2. Urządzenie przejdzie do trybu oczekiwania, jeśli przez 15 minut nie zostanie wykonana na nim żadna czynność. Naciśnij 2 razy WŁĄCZNIK, jeśli chcesz ponownie uruchomić urządzenie. TRYB DAB Naciśnij wielokrotnie przycisk funkcji (10) (5 na pilocie zdalnego sterowania), by wybrać tryb DAB. Naciśnij SKIP+/- (16/15) (12/13 na pilocie zdalnego sterowania), by wyszukać program. MENU DAB 47Naciśnij MENU (21) (17 na pilocie zdalnego sterowania), by wejść do opcji.

1. Pełne wyszukiwanie: wybierz tę opcję, by przeprowadzić pełne skanowanie dostępnych

programów DAB. Można nacisnąć SCAN (23), by przeprowadzić tę samą czynność.

2. Ręczne dostrajanie: wybierz tę opcję, by ręcznie wybrać częstotliwość DAB.

3. DRC: wybierz tę opcję, by wybrać między niskim DRC, wysokim DRC i wył. DRC.

4. Czyszczenie: wybierz tę opcję, by wybrać między włączeniem lub wyłączeniem

CZYSZCZENIA stacji. PROGRAMOWANIE DAB Można zaprogramować maksymalnie do 20 stacji radiowych.

1. Naciśnij i przytrzymaj PRESET (24) (19 na pilocie zdalnego sterowania). Na wyświetlaczu

pojawi się PRESET STORE. Naciśnij SKIP+/- (16/15) (12/13 na pilocie zdalnego sterowania), by wybrać numer do zaprogramowania. Naciśnij ENTER (9) (16 na pilocie zdalnego sterowania), by potwierdzić.

2. Naciśnij PRESET (24) (19 na pilocie zdalnego sterowania), by nawigować po

zaprogramowanych stacjach. INFO DAB Wielokrotnie naciśnij INFO (22) (18 na pilocie zdalnego sterowania), by wyświetlić następujące informacje: NAME/KBPS/DATE /TIME. TRYB FM Naciśnij wielokrotnie przycisk funkcji (10) (5 na pilocie zdalnego sterowania), by wybrać tryb FM. Przekręć POKRĘTŁO DOSTRAJANIA (27), by ręcznie wybrać częstotliwość. MENU FM Naciśnij MENU (21) (17 na pilocie zdalnego sterowania), by wejść do opcji.

1. Ustawienia wyszukiwania: wybierz tę opcję, by wybrać między wyszukiwaniem wszystkich

stacji lub tylko stacji o silnym sygnale.

2. Ustawienia audio: wybierz tę opcję, by wybrać między wymuszeniem dźwięku

monofonicznego lub zezwoleniem na dźwięk stereo. PROGRAMOWANIE FM Patrz instrukcje PROGRAMOWANIE DAB. INFO FM 48Wielokrotnie naciśnij INFO (22) (18 na pilocie zdalnego sterowania), by wyświetlić następujące informacje: KIND OF PRO-GRAM/FREQUENCE/AUDIO/DATE/TIME.

1. Naciśnij przycisk CD/USB, by wejść do trybu CD, a na ekranie pojawią się ikony „---“ i „DISC”.

Urządzenie może odtwarzać płyty CD, CD-R oraz CD-RW.

2. Naciśnij przycisk OP/CL, by otworzyć napęd CD.

3. Umieść płytę w napędzie CD strona zadrukowaną skierowaną ku górze.

4. Ponownie naciśnij przycisk OP/CL, by zamknąć napęd CD. Rozpocznie się automatyczne

odtwarzanie od pierwszej ścieżki.

5. Jeśli na płycie zostanie wykryty plik MP3, zapali się ikona MP3.

ODTWARZANIE KASET Uwaga: Przed włożeniem kasety do odtwarzacza upewnij się, że taśma w kasecie nie jest luźna, gdyż mogłoby to doprowadzić do wciągnięcia taśmy w głowicę.

1. Naciśnij POWER, by włączyć urządzenie.

2. Naciśnij przycisk TAPE, by wejść do trybu KASETY.

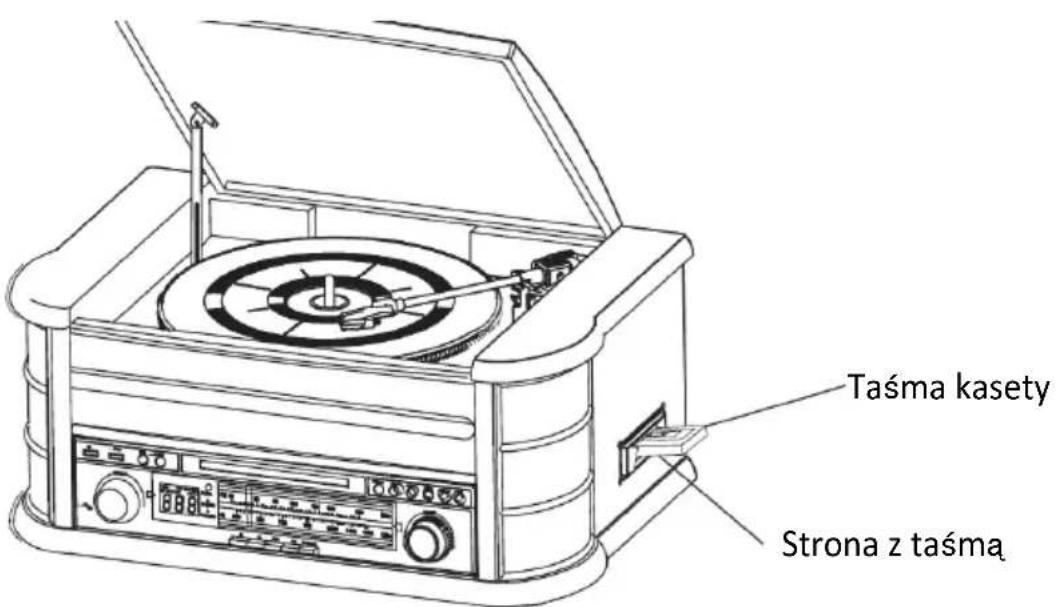

3. Włóż kasetę do kieszeni znajdującej się po prawej stronie obudowy, jak pokazano na

ilustracji, stroną, która ma być odtwarzana, skierowaną do góry oraz taśmą skierowaną w prawo.

494. Odtwarzanie kasety rozpoczyna się natychmiast po jej włożeniu. Ustaw VOLUME na

żądanym poziomie głośności.

5. Aby szybko przewinąć taśmę do przodu, naciśnij mniej więcej do połowy przycisk .

Taśma będzie szybko przewijana do przodu tak długo, jak długo przycisk będzie wciśnięty. Normalnie odtwarzanie zostanie przywrócone po zwolnieniu przycisku.

6. Gdy taśma w kasecie dobiegnie końca, odtwarzanie zostanie automatycznie zatrzymane.

Wciśnij przycisk do końca , by wyjąć kasetę z odtwarzacza. Możesz w każdej chwili nacisnąć przycisk, by zatrzymać odtwarzanie kasety.

7. Naciśnij ponownie POWER, by wyłączyć urządzenie.

ODTWARZANIE PŁYT WINYLOWYCH

Urządzenie posiada pełnowymiarowy gramofon obsługujący 3 prędkości. Możesz odtwarzać płyty z prędkością 33, 45 oraz 78 obr./min.

1. Naciśnij POWER, by włączyć urządzenie.

2. Naciśnij przycisk PHONO, by przejść do trybu gramofonu.

3. Upewnij się, że pokrywa na igłę została zdjęta oraz że zwolniono blokadę zabezpieczającą

ramię unieruchamiającą ramię na podpórce. Taśma kasety Strona z taśmą

504. Ustaw prędkość na odpowiednią dla płyty 33, 45 lub 78 obr./min. Jeśli odtwarzasz single 45

obr./min, umieść adapter 45 obr./min na trzpieniu środkowym.

5. Umieść płytę na trzpieniu środkowym.

6. Unieś dźwignię, by unieść ramię z podpórki. Przesuń ramię nad krawędź nagrania. Talerz

gramofonowy zacznie się automatycznie obracać. Użyj dźwigni, by delikatnie opuścić ramią na płytę.

7. Ustaw VOLUME na żądanym poziomie głośności.

8. Naciśnij ponownie POWER, by wyłączyć urządzenie. Wskaźnik POWER zgaśnie.

Uwaga: Nie obracaj ani nie zatrzymuj talerza gramofonowego ręcznie. Poruszanie lub wstrząsanie talerzem gramofonowym bez zabezpieczonego zacisku ramienia może doprowadzić do uszkodzenia ramienia.

OBSŁUGA WEJŚCIA POMOCNICZEGO

Podłącz urządzenie audio do wejścia AUX IN na tylnym panelu. Naciśnij przycisk PHONO/AUX IN. Rozpocznij odtwarzanie z podłączonego urządzenia.

1. Najpierw naciśnij przycisk CD/USB, a potem przycisk FUNCTION, by wejść do trybu USB.

Wyświetli się ikona „---” oraz USB.

2. Włóż napęd USB do gniazda USB.

3. Funkcje PLAY/PAUSE, DN/UP i STOP są takie same jak w przypadku CD.

ODTWARZANIE W TRYBIE MP3 (CD/USB)

1. Naciśnij przycisk PLAY/PAUSE, by rozpocząć lub wstrzymać odtwarzanie wybranej ścieżki.

2. Podczas odtwarzania piosenki jej numer oraz folder wybranej ścieżki będą pokazane na

3. Odtwarzanie można w każdej chwili zatrzymać, naciskając przycisk STOP.

POMIJANIE ŚCIEŻKI ORAZ SZYBKIE PRZESZUKIWANIE ŚCIEŻKI W TRYBIE CD/USB 51Podczas odtwarzania CD/USB naciśnij przycisk UP/F.F ( ) lub DN/F.R ( ) na panelu przednim lub na pilocie, by kilkukrotnie zmienić ścieżkę. Aby szybko przeszukiwać do przodu lub do tyłu ścieżkę, naciśnij i przytrzymaj przycisk UP/F.F ( ) lub DN/F.R ( ). Aby pominąć 10 ścieżek do tyłu lub przodu, naciśnij TRACK-10 lub TRACK+10 na pilocie. NAGRYWANIE USB

Włóż napęd USB do gniazda USB. Następnie naciśnij przycisk CD/USB. Umieść płytę CD w napędzie CD i włącz ścieżkę, która ma być nagrana. Naciśnij dwukrotnie przycisk RECORD, by rozpocząć nagrywanie. Jeśli odtwarzana jest cała płyta CD, to zostaną nagrane wszystkie ścieżki. UWAGA: Jeśli podczas nagrywania zostanie wciśnięty przycisk STOP, nagranie się zakończy.

2. Nagrywanie z płyt MP3

Włóż napęd USB do gniazda USB. Następnie naciśnij przycisk CD/USB. Umieść płytę CD z plikami MP3 w napędzie CD i włącz ścieżkę MP3, która ma być nagrana. Naciśnij dwukrotnie przycisk RECORD, by rozpocząć nagrywanie. Jeśli odtwarzane są wszystkie pliki MP3 z płyty CD, to zostaną nagrane wszystkie ścieżki. UWAGA: Jeśli podczas nagrywania zostanie wciśnięty przycisk STOP, nagranie się zakończy.

3. Nagrywanie z kasety

Włóż napęd USB do gniazda USB. Następnie naciśnij przycisk TAPE. Umieść kasetę w kieszeni kasetowej. Włącz odtwarzanie kasety. Naciśnij dwukrotnie przycisk RECORD, by rozpocząć nagrywanie. Naciśnij przycisk STOP, by zakończyć nagrywanie.

4. Nagrywanie z płyty gramofonowej

Włóż napęd USB do gniazda USB. Następnie naciśnij przycisk PHONO/AUX IN. Włącz odtwarzanie płyty winylowej i naciśnij dwukrotnie przycisk RECORD, by rozpocząć nagrywanie. Naciśnij przycisk STOP, by zakończyć nagrywanie.

5. Nagrywanie z WEJŚCIA POMOCNICZEGO

Włóż napęd USB do gniazda USB. Podłącz zewnętrzne urządzenie audio do wejścia POMOCNICZEGO na panelu tylnym. Następnie naciśnij przycisk PHONO/AUX IN, by odtworzyć audio. Naciśnij przycisk RECORD, by rozpocząć nagrywanie. USUWANIE ŚCIEŻEK Z NAPĘDU USB Naciśnij przycisk CD/USB na panelu przednim lub na długo naciśnij PLAY/PAUSE na pilocie, by wybrać tryb USB. Wybierz ścieżkę i naciśnij Usuń 2 razy, aż ścieżka zostanie usunięta.

Zegar W trybie czuwania wciśnij i przytrzymaj przycisk STOP, aby podświetlić migający napis 24H, następnie wciśnij krótko klawisz DN/F-R, UP/F-F, aby wybrać format 12/24 h i wreszcie krótko wciśnij przycisk STOP, aby ustawić MINUTĘ/GODZINĘ/DZIEŃ/MIESIĄC/ROK.WSZYSTKIE PRAWA ZASTRZEŻONE, PRAWA AUTORSKIE DENVER ELECTRONICS A/S Sprzęt elektryczny i elektroniczny zawiera materiały, elementy oraz substancje, które mogą być niebezpieczne dla zdrowia i środowiska, jeśli materiał odpadowy (wyrzucony sprzęt elektryczny, elektroniczny) nie są właściwie potraktowane. Sprzęt elektryczny i elektroniczny i baterie oznaczone są przekreślonym symbolem śmietnika, patrz wyżej. Ten symbol oznacza, że sprzęt elektryczny i elektroniczny nie powinien być wyrzucany z innymi odpadami domowymi, ale powinien być usuwany oddzielnie. Wszystkie miasta mają ustalone miejsca zbiórki sprzętu elektrycznego i elektronicznego, gdzie można go bezpłatnie oddać w stacjach recyklingu i innych miejscach zbiórki lub zlecić jego odbiór z gospodarstw domowych. Dodatkowe informacje znajdują się w wydziale technicznym urzędu miasta. Inter Sales A/S niniejszym oświadcza, że typ urządzenia radiowego MRD-51 jest zgodny z dyrektywą 2014/53/EU. Pełny tekst deklaracji zgodności EU jest dostępny pod następującym adresem internetowym: Wejdź na: www.denver-electronics.com, a następnie kliknij IKONĘ wyszukiwania na górze strony. Wpisz number modelu: mrd-51 Zakres częstotliwości pracy: FM:87,5-108MHz DAB:168-240MHz Maks. moc wyjściowa: 2*2.5W DENVER E

Timer W trybie czuwania wciśnij i przytrzymaj przycisk TIMER, aby wybrać funkcję budzika lub zegara, a następnie wciskaj krótko przyciski w górę i w dół na pilocie, aby wejść do opcji debugowania alarmu. Po zakończeniu procesu debugowania wciśnij przycisk TIMER, a następnie wciskaj na pilocie przyciski w górę w dół, aby wybrać tryb rozruchu DAB, FM,CD, TAPE, USB. Uśpienie: Aby najpierw rozwiązać problem z zegarem, w trybie CD, DAB, FM, TAPE, AUX, PHONO naciśnij długo przycisk TIMER, aby wyświetlić Sleep, Timer, OFF, a następnie naciśnij przyciski w górę i w dół na pilocie zdalnego sterowania, aby wybrać czas uśpienia: 15, 30, 45, 60, 90 min, a potem automatyczne wyłączenie.BRUKSANVISNING MRD-51

18. EQUALIZZATORE (EQ)
