MANUAL DE UTILIZADOR Lotus RT FELLOWES

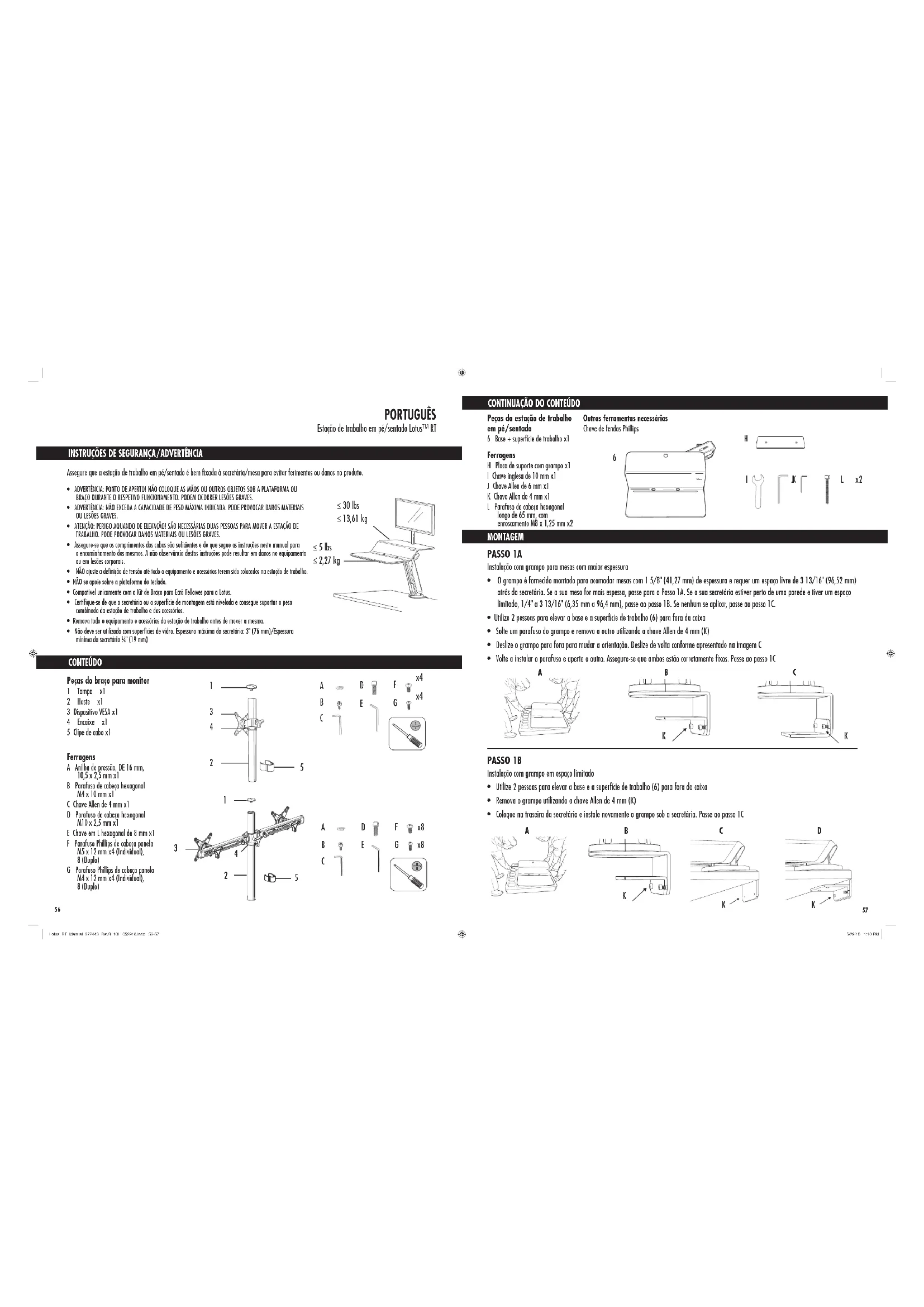

PORTUGUÊS Estação de trabalho em pé/sentado Lotus™ RT

CONTINUAÇÃO DO CONTEÚDO

INSTRUÇÕES DE SEGURANÇA/ADVERTÊNCIA CONTEÚDO ≤ 30 lbs ≤ 13,61 kg Peças do braço para monitor 1 Tampa x1 2 Haste x1 3 Dispositivo VESA x1 4 Encaixe x1 5 Clipe de cabo x1 Ferragens A Anilha de pressão, DE 16 mm, 10,5x2,5mm x1 B Parafuso de cabeça hexagonal M4x10mm x1 C Chave Allen de 4 mm x1 D Parafuso de cabeça hexagonal M10x2,5mm x1 E Chave em L hexagonal de 8 mm x1 F Parafuso Phillips de cabeça panela M5x12mm x4 (Individual), 8(Duplo) G Parafuso Phillips de cabeça panela M4x12mm x4 (Individual), 8(Duplo) Peças da estação de trabalho em pé/sentado 6 Base + superfície de trabalho x1 Ferragens H Placa de suporte com grampo x1 I Chave inglesa de 10 mm x1 J Chave Allen de 6 mm x1 K Chave Allen de 4 mm x1 L Parafuso de cabeça hexagonal longo de 65 mm, com enroscamento M8 x 1,25 mm x2 Outras ferramentas necessárias Chave de fendas Phillips

• ADVERTÊNCIA: PONTO DE APERTO! NÃO COLOQUE AS MÃOS OU OUTROS OBJETOS SOB A PLATAFORMA OU BRAÇO DURANTE O RESPETIVO FUNCIONAMENTO. PODEM OCORRER LESÕES GRAVES. • ADVERTÊNCIA: NÃO EXCEDA A CAPACIDADE DE PESO MÁXIMA INDICADA. PODE PROVOCAR DANOS MATERIAIS OU LESÕES GRAVES.• ATENÇÃO: PERIGO AQUANDO DE ELEVAÇÃO! SÃO NECESSÁRIAS DUAS PESSOAS PARA MOVER A ESTAÇÃO DE TRABALHO. PODE PROVOCAR DANOS MATERIAIS OU LESÕES GRAVES.• Assegure-se que os comprimentos dos cabos são suficientes e de que segue as instruções neste manual para oencaminhamento dos mesmos. A não observância destas instruções pode resultar em danos no equipamento ou em lesões corporais. NÃO ajuste a definição de tensão até todo o equipamento e acessórios terem sido colocados na estação de trabalho.• NÃO se apoie sobre a plataforma do teclado.• Compatível unicamente com o Kit de Braço para Ecrã Fellowes para a Lotus.• Certifique-se de que a secretária ou a superfície de montagem está nivelada e consegue suportar o peso combinado da estação de trabalho e dos acessórios.• Remova todo o equipamento e acessórios da estação de trabalho antes de mover a mesma.• Não deve ser utilizado com superfícies de vidro. Espessura máxima da secretária: 3" (76 mm)/Espessura mínima da secretária ¾" (19 mm) Assegure que a estação de trabalho em pé/sentado é bem fixada à secretária/mesa para evitar ferimentos ou danos no produto.

MONTAGEM PASSO 1B Instalação com grampo em espaço limitado

• Utilize 2 pessoas para elevar a base e a superfície de trabalho (6) para fora da caixa

• Remova o grampo utilizando a chave Allen de 4 mm (K)

• Coloque na traseira da secretária e instale novamente o grampo sob a secretária. Passe ao passo 1C PASSO 1A Instalação com grampo para mesas com maior espessura

• O grampo é fornecido montado para acomodar mesas com 1 5/8" (41,27mm) de espessura e requer um espaço livre de 3 13/16" (96,52mm) atrás da secretária. Se a sua mesa for mais espessa, passe para o Passo 1A. Se a sua secretária estiver perto de uma parede e tiver um espaço limitado, 1/4" a 3 13/16" (6,35mm a 96,4mm), passe ao passo 1B. Se nenhum se aplicar, passe ao passo 1C.

• Utilize 2 pessoas para elevar a base e a superfície de trabalho (6) para fora da caixa

• Solte um parafuso do grampo e remova o outro utilizando a chave Allen de 4 mm (K)

• Deslize o grampo para fora para mudar a orientação. Deslize de volta conforme apresentado na imagem C

• Volte a instalar o parafuso e aperte o outro. Assegure-se que ambos estão corretamente fixos. Passe ao passo 1C

PASSO 3 Elevar a estação de trabalho em pé/sentado

• Remova a abraçadeira da alavanca no lado direito da plataforma

• Acione a alavanca e eleve a estação de trabalho em pé/sentado

• (Opcional) Se pretender que a alavanca se encontre do lado esquerdo da plataforma, remova os parafusos M6 x 10 mm (2) que seguram a alavanca com recurso a uma chave Allen de 4 mm (K). Volte a fixar do lado esquerdo PASSO 5 Fixar o(s) monitor(es)

• Fixe o(s) seu(s) monitor(es) ao dispositivo VESA com recurso aos parafusos Phillips de cabeça panela M5 x 12 mm (F) ou M4 x 12 mm (G) incluídos, dependendo do seu monitor PASSO 4A Fixar o braço para monitor

• Instale a haste para monitor (2) colocando-a na abertura na plataforma e inserindo o parafuso M10 (D) com a anilha de pressão (A) através da parte inferior da plataforma

• Aperte o parafuso M10 (D) utilizando a chave em L hexagonal de 8 mm (E)

• Acione a alavanca e baixe a estação de trabalho em pé/sentado PASSO 4B Fixar o braço para monitor

• Fixe o encaixe (4) à haste para monitor e aperte utilizando uma chave de fendas Phillips quando se encontrar na altura desejada (imagem A)

• Deslize o dispositivo VESA na haste para monitor (2) e aperte utilizando o botão na parte traseira (imagens B/C)

• Insira a tampa na parte superior da haste e fixe-a utilizando o parafuso M4 (B) e a chave Allen de 4 mm (C) Braço para monitor individual Braço para monitor duplo

• Coloque a placa de suporte do grampo ( H) sobre os parafusos M8 (L). Assegure-se que a ponta dos parafusos está alinhada com os orifícios da placa de suporte do grampo (

• Aperte os parafusos M8 (L) com a chave Allen de 6 mm (J) até que a placa de suporte do grampo ( H) esteja fixa à secretária ABCD PASSO 1C Retirar da caixa e determinar a posição de sentar base

• Utilize 2 pessoas para elevar a base e a superfície de trabalho (6) para fora da caixa

• Deslize a base e a superfície de trabalho (6) sobre a mesa

• Determine a sua posição de sentar base Nota: Se a sua posição de sentar desejada se encontrar no centro da mesa, escolha uma posição inicial que se encontre desviada do centro (imagem D)

PASSO 7 Gestão do cabo

• Assegure-se que a sua estação de trabalho está elevada para a posição mais elevada

• Encaminhe os cabos do teclado e do rato através das aberturas na superfície de trabalho

• Encaminhe os cabos do seu monitor ao longo da haste e prenda-os com o clip de cabos (5) incluído

• Continue a encaminhar os cabos do monitor através do funil para cabos na traseira da plataforma

• Recolha todos os cabos sob a plataforma e encaminhe-os através do braço até à base

• Assegure-se que o comprimento do cabo é o adequado para o intervalo de movimentos desejado Deverá iniciar com 15 minutos de pé para cada hora. Ajuste com base no que é confortável para si. PASSO 8 Ajuste da tensão

A tensão ajustável permite elevar e baixar a sua estação de trabalho em pé/sentado sem esforço. Comece por elevar a estação de trabalho em pé/sentado para a posição mais elevada com todo o equipamento e acessórios colocados na estação de trabalho.

A Lotus RT é enviada com a definição de tensão mais ligeira. Rode o perno localizado na traseira da base no sentido contrário ao do ponteiro dos relógios utilizando uma chave Allen de 6 mm para compensar os pesos mais elevados. Para propósitos de orientação, são necessárias 10 meias voltas para aplicação de uma configuração de monitor individual e 25 meias voltas para uma configuração de monitor duplo. O número exato de rotações depende do seu conforto pessoal. Assim que tenha ajustado a Lotus RT devidamente, esta deverá ser fácil de elevar ou baixar.

UTILIZAÇÃO RECOMENDADA

A Fellowes, Inc. (doravante "Companhia") garante que este produto está livre de defeitos de material e de fabrico durante os cinco (5) anos seguintes à data da compra original do produto. Se um tal defeito aparecer durante o período de garantia, a Companhia irá (a seu exclusivo critério) reparar ou substituir o produto defeituoso sem encargos pelo serviço ou pelas peças, ou reembolsar o valor pago. Esta garantia aplica-se apenas ao comprador a retalho inicial e não cobre reclamações resultantes de utilização indevida, incapacidade de seguimento das instruções de instalação e utilização, negligência, utilização de acessórios não autorizados, utilização comercial, utilização numa corrente ou tensão que não as especificadas no produto, ou manutenção não autorizada durante o período de garantia sob condições além das cobertas pela garantia. A DURAÇÃO DE QUAISQUER GARANTIAS IMPLÍCITAS, INCLUINDO, SEM LIMITAÇÃO, QUAISQUER GARANTIAS IMPLÍCITAS DE COMERCIALIZAÇÃO OU ADEQUAÇÃO A UM DETERMINADO FIM, É EXPRESSAMENTE LIMITADA À DURAÇÃO DESTA GARANTIA LIMITADA. A MENOS QUE EXIGIDO PELA LEGISLAÇÃO APLICÁVEL, O RECURSO EXCLUSIVO DO CLIENTE EM CASO DE VIOLAÇÃO DESTA GARANTIA, OU DE QUALQUER GARANTIA IMPLÍCITA, OU DE QUALQUER OUTRO TIPO DE OBRIGAÇÃO RESULTANTE POR EFEITO LEGAL OU POR OUTRA FORMA, DEVERÁ ESTAR LIMITADO, CONFORME ESPECIFICADO NO PRESENTE DOCUMENTO, À REPARAÇÃO, SUBSTITUIÇÃO OU UM REEMBOLSO DO VALOR DA COMPRA, AO CRITÉRIO EXCLUSIVO DA COMPANHIA. SOB NENHUMA CIRCUNSTÂNCIA A EMPRESA, AS SUAS FILIAIS, SUBSIDIÁRIAS, ENTIDADES RELACIONADAS, REVENDEDORES OU OS SEUS RESPETIVOS RESPONSÁVEIS, DIRETORES OU EMPREGADOS, OU AQUELAS PESSOAS PELAS QUAIS SÃO LEGALMENTE RESPONSÁVEIS, SERÃO RESPONSÁVEIS POR DANOS RESULTANTES OU INCIDENTAIS SOFRIDOS EM RELAÇÃO AO PRODUTO. A COMPANHIA E AS REFERIDAS PARTES NÃO ASSUMEM OU AUTORIZAM QUE QUALQUER REPRESENTANTE OU OUTRA PESSOA ASSUMA POR NENHUMA DELAS, QUALQUER OBRIGAÇÃO OU RESPONSABILIDADE ALÉM DO EXPRESSAMENTE ESTABELECIDO NO PRESENTE DOCUMENTO. A duração, termos e condições desta garantia são válidos em todo o mundo, exceto onde diferentes limitações, restrições ou condições sejam exigidas pela legislação local. Exclusivamente para os residentes da Austrália: Os nossos produtos vêm com garantias que não podem ser excluídas segundo a Lei do Consumidor da Austrália. O cliente tem o direito à substituição ou ao reembolso em caso de uma avaria maior e à compensação para quaisquer outras perdas ou danos razoavelmente previsíveis. O cliente tem também o direito de mandar reparar ou substituir os produtos, se os produtos não apresentam uma qualidade aceitável e se a avaria não atinge proporções de uma avaria maior. Os benefícios da Garantia Fellowes são adicionais a outros direitos e recursos, segundo a lei, em relação ao produto. GARANTIA LIMITADA DE 5 ANOS DA ESTAÇÃO DE TRABALHO EM PÉ/SENTADO LOTUS™ RT FELLOWES

PASSO 6 (Opcional) Ajustar o nível da plataforma

• Ative a alavanca e mova a unidade para a posição de sentar base desejada (imagem A)

• A superfície de trabalho é montada de modo a estar nivelada, no entanto, certas configurações podem apresentar uma elevação dos cantos (imagem B). Para realizar o ajuste, siga os passos abaixo

• Determine se o lado esquerdo ou direito se está a elevar

• Acione a alavanca e eleve a superfície de trabalho

• No lado oposto ao elevado, desaperte as porcas M6 (2) no lado inferior da plataforma utilizando uma chave inglesa de 10 mm (I)

No mesmo lado, aperte o parafuso de ajuste M4 (imagem D) utilizando a chave Allen de 4 mm (K) até que a superfície de trabalho esteja nivelada

• Aperte novamente as duas porcas M6

• Baixe a superfície de trabalho de volta à posição de sentar base. Se esta não for a definição desejada, repita os passos acima até estar à medida
