MANUALE UTENTE Lotus RT FELLOWES

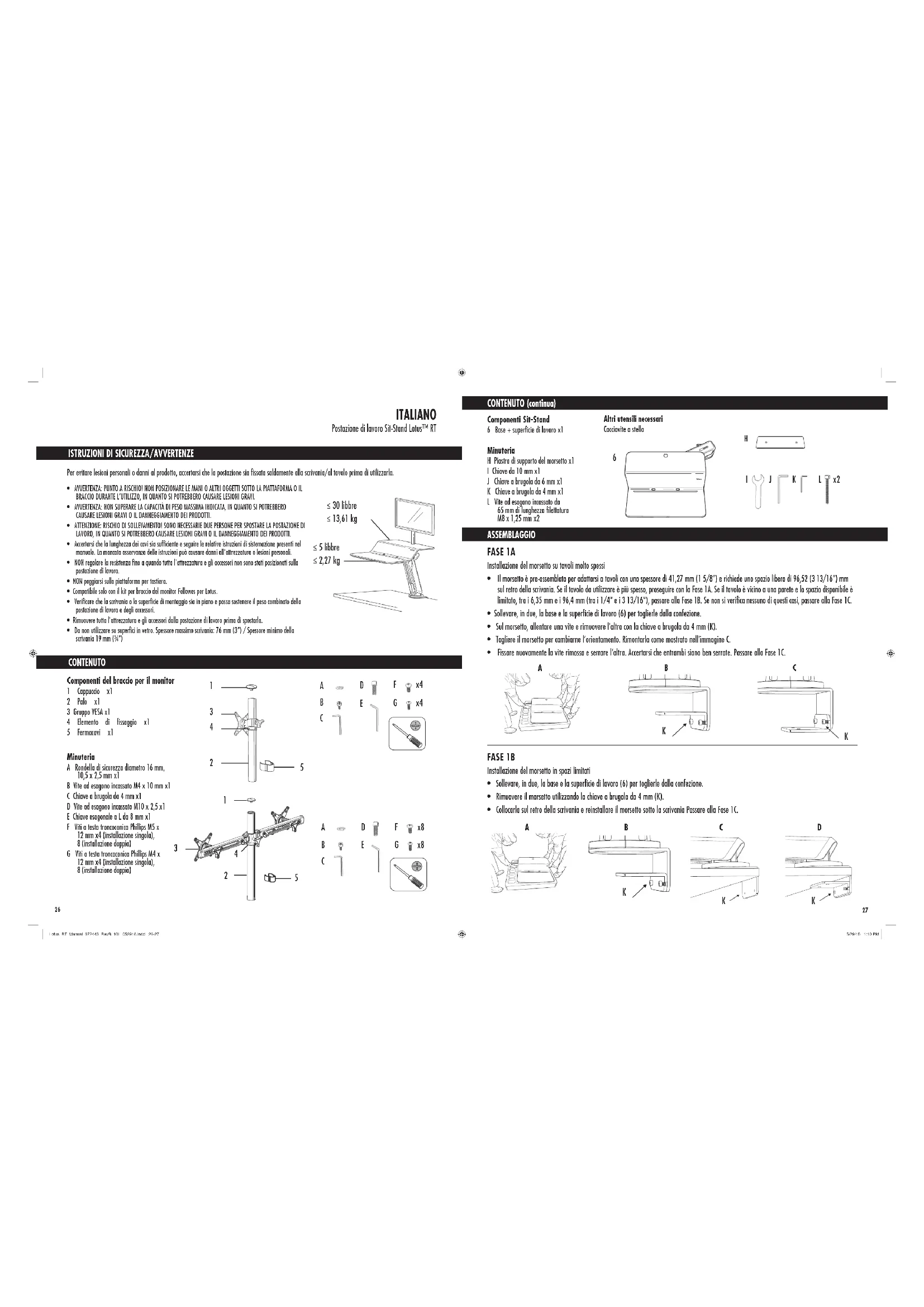

ITALIANO Postazione di lavoro Sit-Stand Lotus™ RT CONTENUTO (continua)

ISTRUZIONI DI SICUREZZA/AVVERTENZE

CONTENUTO ≤ 30 libbre ≤ 13,61 kg Componenti del braccio per il monitor 1 Cappuccio x1 2 Palo x1 3 Gruppo VESA x1 4 Elemento di fissaggio x1 5 Fermacavi x1 Minuteria A Rondella di sicurezza diametro 16 mm, 10,5 x 2,5 mm x1 B Vite ad esagono incassato M4 x 10mm x1 C Chiave a brugola da 4 mm x1 D Vite ad esagono incassato M10 x 2,5x1 E Chiave esagonale a L da 8 mm x1 F Viti a testa troncoconica Phillips M5x 12mm x4 (installazione singola), 8(installazionedoppia) G Viti a testa troncoconica Phillips M4x 12mm x4 (installazione singola), 8(installazionedoppia) Componenti Sit-Stand 6 Base + superficie di lavoro x1 Minuteria H Piastra di supporto del morsetto x1 I Chiave da 10 mm x1 J Chiave a brugola da 6 mm x1 K Chiave a brugola da 4 mm x1 L Vite ad esagono incassato da 65mm di lunghezza filettatura M8x 1,25 mm x2 Altri utensili necessari Cacciavite a stella

• AVVERTENZA: PUNTO A RISCHIO! NON POSIZIONARE LE MANI O ALTRI OGGETTI SOTTO LA PIATTAFORMA O IL BRACCIO DURANTE L’UTILIZZO, IN QUANTO SI POTREBBERO CAUSARE LESIONI GRAVI. • AVVERTENZA: NON SUPERARE LA CAPACITÀ DI PESO MASSIMA INDICATA, IN QUANTO SI POTREBBERO CAUSARE LESIONI GRAVI O IL DANNEGGIAMENTO DEI PRODOTTI.• ATTENZIONE: RISCHIO DI SOLLEVAMENTO! SONO NECESSARIE DUE PERSONE PER SPOSTARE LA POSTAZIONE DI LAVORO, IN QUANTO SI POTREBBERO CAUSARE LESIONI GRAVI O IL DANNEGGIAMENTO DEI PRODOTTI.• Accertarsi che la lunghezza dei cavi sia sufficiente e seguire le relative istruzioni di sistemazione presenti nel manuale. La mancata osservanza delle istruzioni può causare danni all'attrezzatura o lesioni personali.• NON regolare la resistenza fino a quando tutta l'attrezzatura e gli accessori non sono stati posizionati sulla postazione di lavoro.• NON poggiarsi sulla piattaforma per tastiera.• Compatibile solo con il kit per braccio del monitor Fellowes per Lotus. • Verificare che la scrivania o la superficie di montaggio sia in piano e possa sostenere il peso combinato della postazione di lavoro e degli accessori.• Rimuovere tutta l'attrezzatura e gli accessori dalla postazione di lavoro prima di spostarla.• Da non utilizzare su superfici in vetro. Spessore massimo scrivania: 76 mm (3”) / Spessore minimo della scrivania 19 mm (¾”) Per evitare lesioni personali o danni al prodotto, accertarsi che la postazione sia fissata saldamente alla scrivania/al tavolo prima di utilizzarla.

ASSEMBLAGGIO FASE 1B Installazione del morsetto in spazi limitati

• Sollevare, in due, la base e la superficie di lavoro (6) per toglierle dalla confezione.

• Rimuovere il morsetto utilizzando la chiave a brugola da 4 mm (K).

• Collocarla sul retro della scrivania e reinstallare il morsetto sotto la scrivania Passare alla Fase 1C. FASE 1A Installazione del morsetto su tavoli molto spessi

Il morsetto è pre-assemblato per adattarsi a tavoli con uno spessore di 41,27 mm (1 5/8”) e richiede uno spazio libero di 96,52 (3 13/16”) mm sul retro della scrivania. Se il tavolo da utilizzare è più spesso, proseguire con la Fase 1A. Se il tavolo è vicino a una parete e lo spazio disponibile è limitato, tra i 6,35 mm e i 96,4 mm (tra i 1/4” e i 3 13/16”), passare alla Fase 1B. Se non si verifica nessuno di questi casi, passare alla Fase 1C.

• Sollevare, in due, la base e la superficie di lavoro (6) per toglierle dalla confezione.

• Sul morsetto, allentare una vite e rimuovere l’altra con la chiave a brugola da 4 mm (K).

• Togliere il morsetto per cambiarne l’orientamento. Rimontarla come mostrato nell’immagine C.

• Fissare nuovamente la vite rimossa e serrare l’altra. Accertarsi che entrambi siano ben serrate. Passare alla Fase 1C.

• Rimuovere la fascetta di bloccaggio dalla leva, sul lato destro della piattaforma.

• Sollevare il Sit-Stand azionando la leva.

• (Opzionale) Se si desidera avere la leva sul lato sinistro della piattaforma rimuovere i bulloni (2) M6 x 10 mm che fissano la maniglia con la chiave a brugola da 4 mm (K). Fissarla sul lato sinistro. FASE 5 Fissaggio del/i monitor

• Fissare il/i monitor al gruppo VESA con le viti a testa troncoconica Phillips M5 x 12mm (F) o M4 x 12 mm (G), in base al monitor. FASE 4A Fissaggio del braccio per il monitor

• Installare il palo del monitor (2) collocandolo nell’apposito foro sulla piattaforma e inserire la vite M10 (D) con la rondella di fissaggio (A) nella parte inferiore della piattaforma.

• Serrare la vite M10 (D) con la brugola a L da 8 mm (E).

• Azionare la leva e abbassare la superficie di lavoro sulla scrivania. FASE 4B Fissaggio del braccio per il monitor

• Montare l’elemento di fissaggio (4) al palo del monitor e serrarlo all'altezza desiderata, usando un cacciavite a stella (immagine A).

• Innestare il gruppo VESA sul palo del monitor (2) e fissarlo tramite la manopola sul retro (immagini B/C).

• Inserire il cappuccio sulla cima del palo e fissarlo con la vite M4 (B) e la chiave a brugola da 4 mm (C). Braccio per monitor singolo Braccio per due monitor

• Inserire 2 viti M8 (L) nel morsetto.

• Collocare la piastra di supporto del morsetto ( H) sopra le viti M8 (L). Accertarsi che la punta delle viti sia allineata ai fori sulla piastra di supporto del morsetto ( H).

• Serrare le viti M8 (L) con la chiave a brugola da 6 mm (J) fino ad assicurare la piastra di supporto del morsetto ( H) alla scrivania. ABCD FASE 1C Apertura della confezione e determinazione della posizione di installazione

• Sollevare, in due, la base e la superficie di lavoro (6) per toglierle dalla confezione.

• Portare la base e la superficie di lavoro (6) sul tavolo.

• Determinare la posizione di installazione preferita. Nota: se la posizione preferita è il centro del tavolo, è necessario che la posizione iniziale sia decentrata rispetto al centro esatto (immagine D).

FASE 7 Ordinamento dei cavi

• Accertarsi che la postazione di lavoro si trovi nella posizione più elevata.

• Far scorrere i cavi della tastiera e del mouse attraverso l'apertura nella superficie di lavoro.

• Far scorrere i cavi del monitor lungo il palo e fissarli con il fermacavi in dotazione (5).

• Continuare a far scorrere i cavi del monitor all’interno dell’apposita guida sul retro della piattaforma.

• Riunire tutti i cavi sotto la piattaforma e portarli verso la base, attraverso il braccio.

• Accertarsi di aver cavi abbastanza lunghi da consentire una sufficiente libertà di movimento. Iniziate restando in piedi per 15 minuti ogni ora. Regolate la postazione sulla base delle vostre preferenze. FASE 8 Regolazione della resistenza

• La resistenza regolabile rende più facile sollevare e abbassare il Sit-Stand. Iniziare sollevando il Sit-Stand, portandolo nella posizione più alta, con tutti i dispositivi e gli accessori già collocati sulla superficie di lavoro.

Lotus RT viene fornito già regolato sul livello di resistenza minimo. Ruotare il dado sul retro della base in senso antiorario usando la chiave a brugola da 6mm (J) per spostare i pesi maggiori. Come linea di massima, circa 10mezzi giri consentono di spostare le installazioni con un solo monitor, mentre 25mezzi giri quelle con due monitor. Il numero esatto di rotazioni dipende dalla disposizione personale desiderata. Una volta regolata la postazione Lotus RT in maniera adeguata, sarà semplice alzarla e abbassarla senza difficoltà. UTILIZZO CONSIGLATO

Fellowes, Inc. (l'“Azienda”) garantisce che il prodotto è esente da difetti materiali e di manodopera per un periodo di cinque (5) anni dalla data di acquisto originale del prodotto. Nel caso in cui dovessero presentarsi difetti durante il periodo di garanzia, l'Azienda (a propria discrezione) provvederà a riparare o sostituire il prodotto difettoso senza spese di manutenzione o di parti di ricambio, oppure rimborserà il prezzo di acquisto. La presente garanzia si applica esclusivamente all'acquirente originario e non copre le richieste per danni causati da un uso non corretto, inosservanza delle istruzioni di installazione e utilizzo, trascuratezza, utilizzo di accessori non autorizzati, uso commerciale, utilizzo con tensione o corrente diversa da quella specificata sul prodotto o manutenzione non autorizzata durante il periodo di garanzia, in condizioni altrimenti coperte dalla garanzia. LA DURATA DELLE GARANZIE IMPLICITE, INCLUSE MA NON LIMITATE A GARANZIE IMPLICITE DI COMMERCIABILITÀ O IDONEITÀ PER UNO SCOPO PARTICOLARE, ÈESPRESSAMENTE LIMITATA ALLA DURATA DELLA PRESENTE GARANZIA LIMITATA. SALVO DISPOSIZIONI DELLA LEGGE IN VIGORE, L'UNICO RIMEDIO PER IL CLIENTE, IN CASO DI VIOLAZIONE DI QUESTA GARANZIA O DI ALTRE GARANZIE IMPLICITE O DI ALTRI OBBLIGHI DERIVANTI A NORMA DI LEGGE O IN ALTRO MODO, SARÀ LIMITATO COME QUI SPECIFICATO ALLA RIPARAZIONE, SOSTITUZIONE O RIMBORSO DEL PREZZO DI ACQUISTO, AD ESCLUSIVA DISCREZIONE DELLA SOCIETÀ. IN NESSUN CASO L'AZIENDA, LE SUE AZIENDE AFFILIATE, FILIALI, ENTITÀ CORRELATE, RIVENDITORI O I RISPETTIVI COLLABORATORI, DIRETTORI O DIPENDENTI O LE PERSONE PER LE QUALI SONO RESPONSABILI PER LEGGE, POTRANNO ESSERE RITENUTI RESPONSABILI DI QUALSIASI DANNO CONSEQUENZIALE O ACCIDENTALE SUBITO IN RELAZIONE AL PRODOTTO. L'AZIENDA E LE ALTRE PARTI NON SI ASSUMONO O AUTORIZZANO RAPPRESENTANTI O ALTRE PERSONE AD ASSUMERSI PER NESSUNO DI LORO OBBLIGHI O RESPONSABILITÀ DIVERSE DA QUANTO ESPRESSAMENTE INDICATO NEL PRESENTE DOCUMENTO. La durata, i termini e le condizioni della presente garanzia sono validi a livello mondiale, ad eccezione dei luoghi in cui, in base alla legislazione vigente, siano previste limitazioni, restrizioni o condizioni diverse. Solo per i residenti in Australia: I nostri prodotti sono accompagnati da garanzie che non possono essere escluse in base alla legge per i consumatori australiani. Il cliente ha diritto a una sostituzione o un rimborso in caso di guasto di grave entità e a risarcimento per eventuali altri danni o perdite ragionevolmente prevedibili. Inoltre, il cliente ha diritto alla riparazione del prodotto o alla sua sostituzione se il prodotto stesso non risulta di qualità accettabile e il guasto non risulta di grave entità. I benefici offerti dalla Garanzia Fellowes si aggiungono agli altri diritti e rimedi previsti dalla legislazione pertinente al prodotto. GARANZIA DI 5 ANNI LIMITATA PER STAZIONE DI LAVORO FELLOWES LOTUS™ RT SIT-STAND

FASE 6 (opzionale) Regolazione del livello della piattaforma

• Attivare la leva e portare l’unità nella posizione desiderata (immagine A).

• La superficie di lavoro deve essere montata perfettamente piana, anche se in alcuni casi uno degli angoli potrebbe risultare più sollevato rispetto all'altro (immagine B). Per effettuare la regolazione, seguire le fasi sotto riportate:

• Determinare l’angolo sbilanciato.

• Azionare la leva e sollevare la superficie di lavoro.

• Sul lato opposto rispetto a quello sollevato, allentare i dadi (2) M6 sotto la piattaforma con la chiave da 10 mm (I).

Sullo stesso lato, serrare la vite di regolazione M4 (immagine D) con la chiave a brugola da 4 mm (K), fino al livellamento della superficie di lavoro.

• Serrare nuovamente i due dadi M6.

• Abbassare la superficie di lavoro per riportarla in posizione. Se la posizione non è ancora quella desiderata, ripetere i punti di cui sopra per raggiungere il perfetto livellamento.
