INSTRUKCJA OBSŁUGI Lotus RT FELLOWES

PRZED UŻYCIEM PROSZĘ PRZECZYTAĆ NINIEJSZĄ

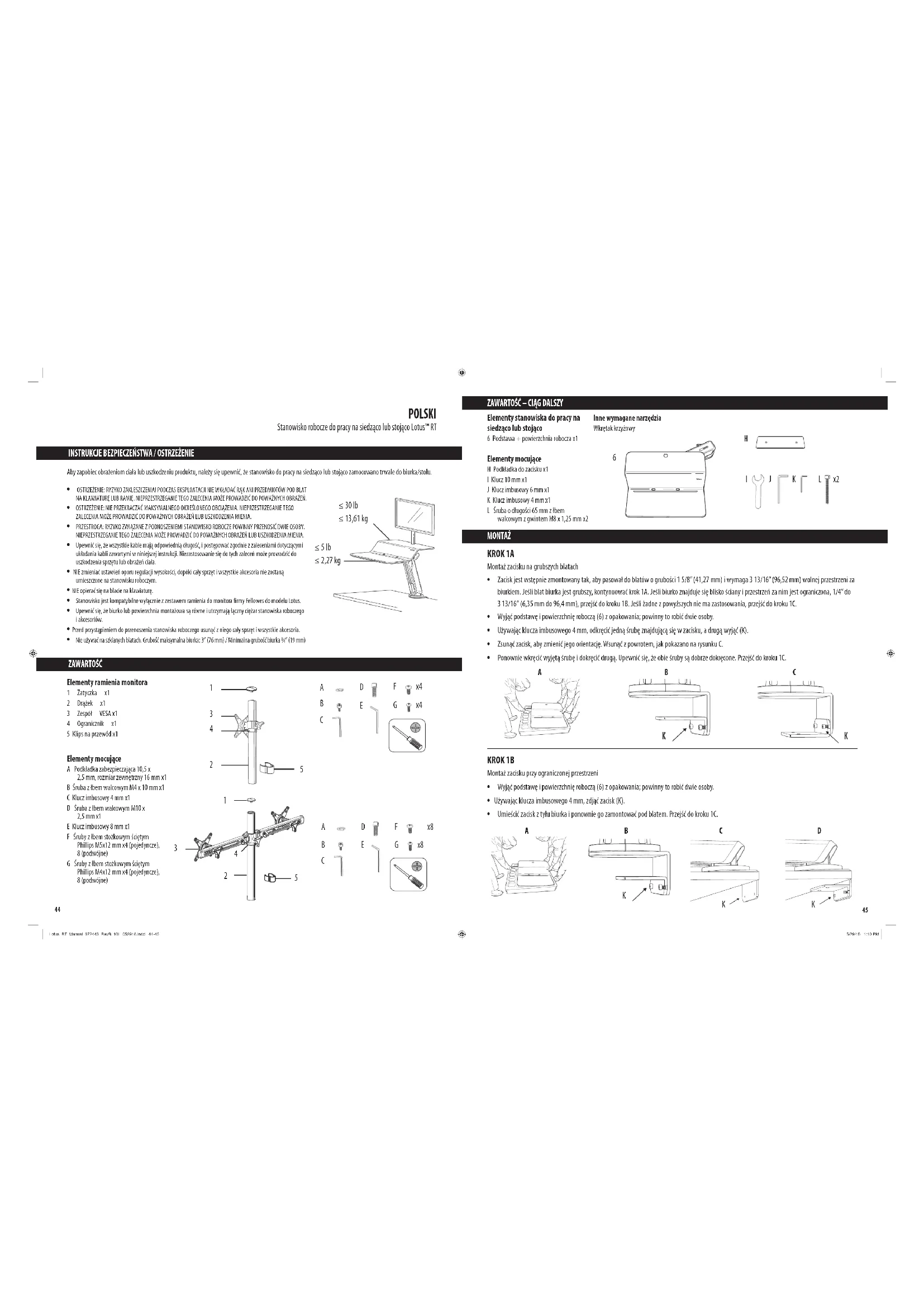

POLSKI Stanowisko robocze do pracy na siedząco lubstojąco Lotus™RT

ZAWARTOŚĆ ≤ 30lb ≤ 13,61kg Elementy ramienia monitora 1 Zatyczka x1 2 Drążek x1 3 Zespół VESAx1 4 Ogranicznik x1 5 Klips na przewód x1 Elementy mocujące A Podkładka zabezpieczająca 10,5 x 2,5mm, rozmiar zewnętrzny 16mm x1 B Śruba złbem walcowym M4 x 10mm x1 C Klucz imbusowy 4mm x1 D Śruba złbem walcowym M10 x 2,5mmx1 E Klucz imbusowy 8mm x1 F Śruby złbem stożkowym ściętym Phillips M5x12mm x4 (pojedyncze), 8(podwójne) G Śruby złbem stożkowym ściętym Phillips M4x12mm x4 (pojedyncze), 8(podwójne) Elementy stanowiska do pracy na siedząco lub stojąco 6 Podstawa + powierzchnia robocza x1 Elementy mocujące H Podkładka do zacisku x1 I Klucz 10mm x1 J Klucz imbusowy 6mm x1 K Klucz imbusowy 4mm x1 L Śruba odługości 65mm złbem walcowym zgwintem M8 x 1,25mm x2 Inne wymagane narzędzia Wkrętak krzyżowy

PRZESTROGA: RYZYKO ZWIĄZANE ZPODNOSZENIEM! STANOWISKO ROBOCZE POWINNY PRZENOSIĆ DWIE OSOBY. NIEPRZESTRZEGANIE TEGO ZALECENIA MOŻE PROWADZIĆ DO POWAŻNYCH OBRAŻEŃ LUB USZKODZENIA MIENIA.

• Upewnić się, że wszystkie kable mają odpowiednią długość, ipostępować zgodnie zzaleceniami dotyczącymi układania kabli zawartymi wniniejszej instrukcji. Niezastosowanie się do tych zaleceń może prowadzić do uszkodzenia sprzętu lub obrażeń ciała. NIE zmieniać ustawień oporu regulacji wysokości, dopóki cały sprzęt iwszystkie akcesoria nie zostaną umieszczone na stanowisku roboczym. NIE opierać się na blacie na klawiaturę.
• Stanowisko jest kompatybilne wyłącznie zzestawem ramienia do monitora firmy Fellowes do modelu Lotus.

• Upewnić się, że biurko lub powierzchnia montażowa są równe iutrzymają łączny ciężar stanowiska roboczego iakcesoriów. Przed przystąpieniem do przenoszenia stanowiska roboczego usunąć zniego cały sprzęt iwszystkie akcesoria.• Nie używać na szklanych blatach. Grubość maksymalna biurka: 3” (76mm) / Minimalna grubość biurka ¾” (19mm) Aby zapobiec obrażeniom ciała lub uszkodzeniu produktu, należy się upewnić, że stanowisko do pracy na siedząco lub stojąco zamocowano trwale do biurka/stołu.

MONTAŻ KROK1B Montaż zacisku przy ograniczonej przestrzeni

• Wyjąć podstawę ipowierzchnię roboczą (6) zopakowania; powinny to robić dwie osoby.
• Używając klucza imbusowego 4mm, zdjąć zacisk (K).
• Umieścić zacisk ztyłu biurka iponownie go zamontować pod blatem. Przejść do kroku 1C. KROK1A Montaż zacisku na grubszych blatach

• Zacisk jest wstępnie zmontowany tak, aby pasował do blatów ogrubości 1 5/8” (41,27mm) iwymaga 3 13/16” (96,52mm) wolnej przestrzeni za biurkiem. Jeśli blat biurka jest grubszy, kontynuować krok 1A. Jeśli biurko znajduje się blisko ściany iprzestrzeń za nim jest ograniczona, 1/4” do 313/16” (6,35mm do 96,4mm), przejść do kroku 1B. Jeśli żadne zpowyższych nie ma zastosowania, przejść do kroku 1C.

• Wyjąć podstawę ipowierzchnię roboczą (6) zopakowania; powinny to robić dwie osoby.

• Używając klucza imbusowego 4mm, odkręcić jedną śrubę znajdującą się wzacisku, adrugą wyjąć (K).

• Zsunąć zacisk, aby zmienić jego orientację. Wsunąć zpowrotem, jak pokazano na rysunkuC.

• Ponownie wkręcić wyjętą śrubę idokręcić drugą. Upewnić się, że obie śruby są dobrze dokręcone. Przejść do kroku 1C.

KROK3 Podnoszenie stanowiska do pracy na siedząco lub stojąco

Zdjąć plastikową zapinkę zdźwigni po prawej stronie blatu na klawiaturę.

• Użyć dźwigni, aby podnieść blat na klawiaturę.

• (Opcjonalnie) Jeśli dźwignia ma być po lewej stronie blatu na klawiaturę, należy odkręcić (2) śruby M6x10 mm mocujące uchwyt kluczem imbusowym 4mm (K). Ponownie przykręcić dźwignię po lewej stronie. KROK5 Mocowanie monitorów

Przymocować monitor do zespołu VESA, korzystając z dołączonych śrub z łbem stożkowym ściętym Phillips M5x12mm (F) lub M4x12mm (G), wzależności od rodzaju monitora. KROK4A Mocowanie ramienia monitora

Zamontować drążek monitora (2) poprzez umieszczenie go wotworze blatu na klawiaturę iwkręcenie śruby M10 (D) zpodkładką zabezpieczającą (A) od spodniej strony blatu na klawiaturę.

Dokręcić śrubę M10 (D), używając klucza imbusowego 8mm (E).

• Użyć dźwigni iopuścić powierzchnię roboczą do poziomu blatu. KROK4B Mocowanie ramienia monitora

Zamontować ogranicznik (4) na drążku monitora ipo umieszczeniu na żądanej wysokości dokręcić, używając wkrętaka Phillips (rysunekA).

• Nałożyć zespół VESA na drążek monitora (2) idokręcić, używając pokrętła znajdującego się ztyłu (obrazy B/C).

• Górny otwór drążka zakryć zatyczką idokręcić ją, używając śruby M4 (B) oraz klucza imbusowego 4mm (C). Wersja z ramieniem na jeden monitor Wersja z ramieniem na dwa monitory

Wkręcić dwie śruby M8 (L) do zacisku

• Umieścić podkładkę do zacisku ( H) nad śrubami M8 (L). Upewnić się, że śruby są ustawione wjednej linii zotworami wpodkładce do zacisku ( H).

Dokręcić śruby M8 (L) kluczem imbusowym 6mm (J) tak, aby podkładka do zacisku ( H) była przymocowana do blatu. ABCD KROK1C Rozpakować zestaw iustalić pozycję siedzącą.

Wyjąć podstawę ipowierzchnię roboczą (6) zopakowania; powinny to robić dwie osoby.

• Nasunąć podstawę ipowierzchnię roboczą (6) na blat.

• Ustalić żądaną pozycję siedzącą Uwaga: Jeśli żądaną pozycją siedzącą jest pozycja pośrodku blatu, należy wybrać położenie wyjściowe nieco oddalone od środka blatu (rysunekD).

KROK7 System zarządzania kablami

Umieścić stanowisko robocze wnajwyższym dostępnym położeniu.

• Przełożyć przewody klawiatury i myszy przez otwory wpowierzchni roboczej.

Poprowadzić przewody monitora wzdłuż drążka i przypiąć dołączonym klipsem na przewody (5).

Nadal prowadzić przewody monitora wzdłuż drążka iprzełożyć je przez przepust kablowy znajdujący się ztyłu blatu na klawiaturę.

Zebrać wszystkie przewody u podstawy blatu na klawiaturę ipoprowadzić je wzdłuż ramienia wkierunku podstawy.

Upewnić się, że przewody mają odpowiednią długość zapewniającą żądany zakres ruchu. Zacząć od pracy wpozycji stojącej przez 15minut wciągu każdej godziny. Następnie dostosować czas pracy wposzczególnych pozycjach do własnych preferencji. KROK8 Dostosowanie oporu regulacji wysokości

Ustawienie oporu regulacji wysokości umożliwia podnoszenie iopuszczanie stanowiska do pracy na siedząco lub stojąco bez wysiłku. Zacząć od podniesienia stanowiska do pracy na siedząco lub stojąco do najwyższego dostępnego położenia wraz zcałym sprzętem iwszelkimi akcesoriami umieszczonymi na powierzchni roboczej.

Stanowisko Lotus RT jest dostarczane z najlżejszym możliwym ustawieniem oporu regulacji wysokości. Przekręcić śrubę znajdującą się ztyłu podstawy kluczem imbusowym 6 mm w kierunku przeciwnym do ruchu wskazówek zegara (J), aby zrównoważyć większe obciążenia. Wskazówka: aby zrównoważyć układ zjednym monitorem, potrzeba około 10 półobrotów, a żeby zrównoważyć układ zdwoma monitorami – 25półobrotów. Dokładna liczba obrotów zależy od osobistego komfortu. Po odpowiednim ustawieniu stanowiska Lotus RT podnoszenie iopuszczanie powinno się odbywać bez wysiłku.

Fellowes, Inc. (dalej: „Firma”) gwarantuje, że niniejszy produkt jest wolny od wad materiałowych iprodukcyjnych występujących wciągu pięciu (5) lat od dnia pierwotnego zakupu niniejszego produktu. Jeśli powyższe wady zostaną wykryte przed upływem okresu gwarancji, Firma (według własnego uznania) naprawi lub wymieni wadliwy produkt bez dodatkowych opłat za usługi lub części, lub zwróci klientowi koszt zakupu. Niniejsza gwarancja obowiązuje przez wyszczególniony okres gwarancji, jedynie wprzypadku kupna pierwotnego oraz zgodnie zwarunkami określonymi wgwarancji. Gwarancja nie obejmuje wad, które powstały wwyniku nieprawidłowego użytkowania, niezastosowania się do instrukcji instalacji iużytkowania, zaniedbania, wykorzystania niedozwolonych dodatków, użytku komercyjnego, zastosowania niewłaściwego napięcia lub prądu oraz napraw wykonywanych poza autoryzowanym serwisem wokresie gwarancji. OKRES OBOWIĄZYWANIA WSZELKICH GWARANCJI DOROZUMIANYCH, W TYM MIĘDZY INNYMI DOROZUMIANYCH GWARANCJI PRZYDATNOŚCI HANDLOWEJ IPRZYDATNOŚCI DO OKREŚLONEGO CELU, JEST JEDNOZNACZNIE OGRANICZONY DO OKRESU NINIEJSZEJ GWARANCJI. O ILE Z PRZEPISÓW OBOWIĄZUJĄCEGO PRAWA NIE WYNIKA INACZEJ, WYŁĄCZNE ŚRODKI NAPRAWCZE PRZYSŁUGUJĄCE KLIENTOWI Z TYTUŁU NARUSZENIA NINIEJSZEJ GWARANCJI LUB JAKIEJKOLWIEK GWARANCJI DOROZUMIANEJ LUB INNEGO ZOBOWIĄZANIA WYNIKAJĄCEGO Z DZIAŁANIA PRAWA LUB W INNY SPOSÓB OGRANICZAJĄ SIĘ DO NAPRAWY, WYMIANY LUB ZWROTU RÓWNOWARTOŚCI CENY ZAKUPU, WEDŁUG WŁASNEGO UZNANIA FIRMY. W ŻADNYCH OKOLICZNOŚCIACH FIRMA, JEJ PODMIOTY STOWARZYSZONE, PODMIOTY ZALEŻNE, PODMIOTY POWIĄZANE, SPRZEDAWCY ANI ICH ODPOWIEDNI PRZEDSTAWICIELE, DYREKTORZY ANI PRACOWNICY, ANI TEŻ OSOBY, ZA KTÓRE SĄ ONI Z MOCY PRAWA ODPOWIEDZIALNI, NIE PONOSZĄ ODPOWIEDZIALNOŚCI ZA WTÓRNE ANI UBOCZNE SZKODY PONIESIONE WZWIĄZKU ZUŻYTKOWANIEM PRODUKTU. FIRMA I TAKIE INNE STRONY NIE PRZYJMUJĄ ANI NIE UPOWAŻNIAJĄ PRZEDSTAWICIELA LUB INNYCH OSÓB DO PRZYJĘCIA W IMIENIU KTÓREJKOLWIEK Z NICH JAKICHKOLWIEK ZOBOWIĄZAŃ INNYCH NIŻ TE, KTÓRE SĄ WYRAŹNIE OKREŚLONE W NINIEJSZEJ UMOWIE. Okres obowiązywania iwarunki niniejszej gwarancji zachowują ważność na całym świecie z wyjątkiem sytuacji, gdy lokalne prawo nakłada inne ograniczenia lub warunki. Tylko dla mieszkańców Australii: Nasze produkty są objęte gwarancją, która nie podlega wykluczeniu na mocy australijskich praw konsumenta. Użytkownik ma prawo do wymiany lub uzyskania zwrotu zapłaty wprzypadku poważnej awarii lub rekompensaty za wszelkie uzasadnione szkody. Ponadto ma prawo do naprawy lub wymiany towaru, jeśli nie są one zadowalającej jakości, austerka nie zostanie uznana za poważną awarię. Korzyści wynikające zgwarancji udzielonej przez rmę Fellowes stanowią uzupełnienie innych praw iśrodków prawnych przysługujących na mocy przepisów wodniesieniu do niniejszego produktu. 5-LETNIA OGRANICZONA GWARANCJA NA STANOWISKO ROBOCZE DO PRACY NA SIEDZĄCO LUB STOJĄCO LOTUS™ RT FIRMY FELLOWES

KROK6 (opcjonalny) Regulacja poziomu blatu na klawiaturę

• Użyć dźwigni iprzesunąć zestaw do żądanego położenia dla pozycji siedzącej (rysunekA).

• Powierzchnię roboczą zmontowano tak, aby równo przylegała do blatu, jednak przy niektórych ustawieniach może się zdarzyć, że któryś zrogów będzie uniesiony (rysunekB). Aby wyregulować położenie powierzchni roboczej, należy wykonać poniższe kroki.

• Określić, czy uniesiona jest lewa, czy prawa krawędź.

• Użyć dźwigni ipodnieść powierzchnię roboczą.

• Po stronie przeciwnej do krawędzi, która była uniesiona, poluzować (2) nakrętki M6 po spodniej stronie blatu na klawiaturę, używając klucza 10mm (I).

• Po tej samej stronie dokręcać śrubę służącą do regulacji M4 (rysunekD) kluczem imbusowym 4mm (K), aż powierzchnia robocza znajdzie się wpołożeniu równoległym do blatu.

• Ponownie dokręcić dwie nakrętki M6.

• Ponownie opuścić powierzchnię roboczą do żądanego położenia dla pozycji siedzącej. Jeśli ustawienie powierzchni roboczej nadal nie jest właściwe, powtórzyć powyższe kroki, aż powierzchnia robocza znajdzie się wjednej płaszczyźnie zblatem biurka.
