Tipo de produto	Robô cortador de grama
Marca	Worx
Modelo	Turbina WG546 (Landroid M)
Alimentação	Bateria recarregável via estação de carregamento (adaptador de rede 15 m)
Inclinação máxima	35% (20°) para corte
Área de trabalho máxima	350 m de cabo perimétrico
Largura mínima de corredor	1 metro
Distância do fio-barreira até a borda	35 cm (padrão), 10 cm (obstáculos sem perigo)
Distância do fio-barreira para caminho de cascalho	35 cm
Número de lâminas	2 arestas cortantes por lâmina, lâminas rotativas bidirecionais
Frequência de reversão das lâminas	Todo mês (se corte diário)
Vida útil de uma lâmina	Até 2 meses em uso diário
Código PIN	Proteção por código PIN personalizável (padrão 0000)
Sensores de segurança	Sensores de inclinação que param as lâminas em caso de levantamento
Estação de carregamento	Base com terminais IN/OUT, pinos de fixação
Conteúdo da embalagem	Landroid M, estação de carregamento, pinos, lâminas sobressalentes, bobina de fio, estacas, adaptador, chave sextavada, guia de instalação, medidor de distância
Manutenção	Limpeza regular dos depósitos de grama, afiação das lâminas, armazenamento de inverno com bateria carregada
Garantia	Condições de garantia incluídas na embalagem

Perguntas frequentes - Turbine WG546 WORX

Como instalar o cabo perimétrico em uma inclinação?

O cabo superior não deve ser colocado em inclinações superiores a 35% (20°) e deve estar a pelo menos 35 cm de obstáculos. O cabo inferior não deve exceder 25% (15°) e deve estar a 45 cm de obstáculos.

O que fazer se a tela exibir "fora da zona de corte" enquanto o robô está dentro do perímetro?

Isso significa que as extremidades do cabo perimétrico estão invertidas. Desconecte e reconecte os fios na direção correta (IN no terminal vermelho, OUT no terminal preto).

Como trocar as lâminas do robô cortador de grama?

Use luvas de proteção. Cada lâmina tem duas arestas cortantes; vire-a para usar o outro lado. Se estiver gasta, substitua por uma lâmina sobressalente fornecida. Siga as instruções do manual para desmontar e remontar as lâminas.

Qual é a distância mínima entre o fio-barreira e um obstáculo rígido?

Para um obstáculo rígido como uma parede, deixe 35 cm entre o fio e o obstáculo. Se o obstáculo for baixo (ex. caminho no mesmo nível), 10 cm são suficientes.

Como programar o robô cortador de grama?

Consulte o Guia de programação e solução de problemas incluído. Você pode ajustar os horários de corte através do painel de controle. O robô corta frequentemente para manter o gramado saudável.

O que fazer em caso de esquecimento do código PIN?

Anote seu código PIN na página fornecida no manual ou registre-o no site www.worxlandroid.com. Se você esquecer, não poderá reiniciar o robô fora do perímetro.

O robô cortador de grama pode cortar em inclinações?

Sim, ele pode subir inclinações de até 35% (20°). Inclinações mais íngremes devem ser excluídas da área de trabalho.

Como fazer a manutenção do robô para o inverno?

Carregue completamente a bateria, desconecte a estação de carregamento e guarde o robô em local seco. Recarregue a bateria regularmente durante o inverno para prolongar sua vida útil.

Qual é o comprimento máximo do cabo perimétrico?

O comprimento máximo permitido é de 350 metros. Certifique-se de não excedê-lo para evitar problemas de sinal.

Como testar a instalação após colocar o cabo?

Coloque o robô dentro do perímetro, a alguns metros da estação. Abra a tampa, pressione o botão de alimentação, insira o código PIN (0000 por padrão) e feche a tampa. O robô deve retornar automaticamente à estação.

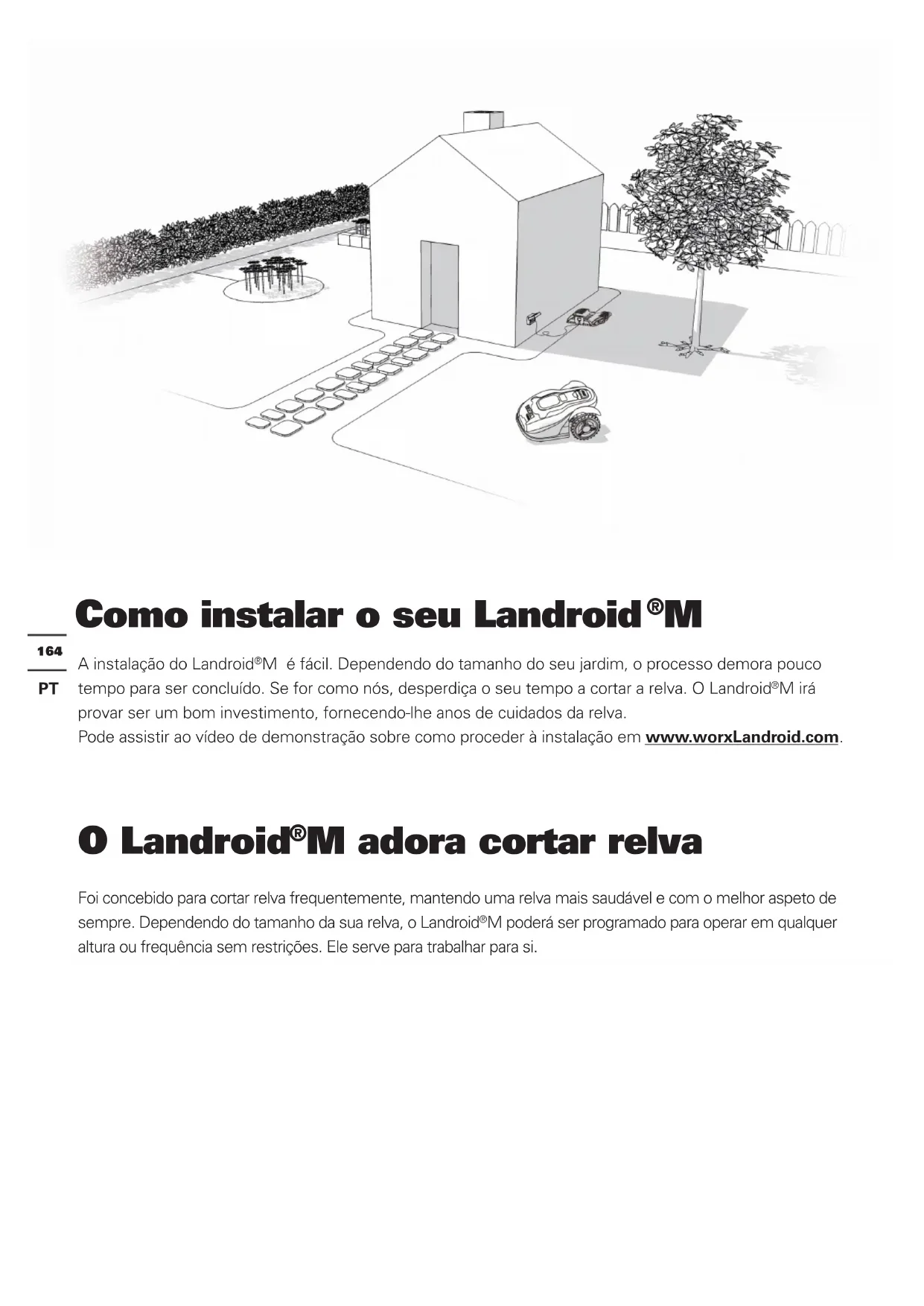

MANUAL DE UTILIZADOR Turbine WG546 WORX

A instalacao do Android M é fácil. Dependendo do tamanho do seu jardim, o processo demora pouco tempo para ser concluso. Se for como nos, desperça o seu tempo aURTAR a relva. O Android M irá provar ser um bom investimento, fornecendo-lhe anos de dificuldos da relva.

Pode assistir ao video de demonstracao sobre como proceber a instalacao em www.worxAndroid.com.

O Android®Madora cortar relva

Foi concebido paraURTARelva fiquentemente,mantendouna relva mais saudavel e com o melhor aspecto de sempre.Dependendo do tamanho da sua relva, o AndroidM podera ser programado para operar em qualquer alta ou frequencia sem restricoes.Ele serve para travaHar para si.

Preparação

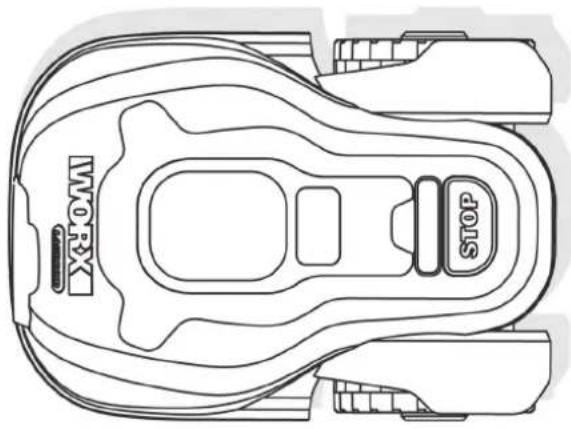

Na caixa

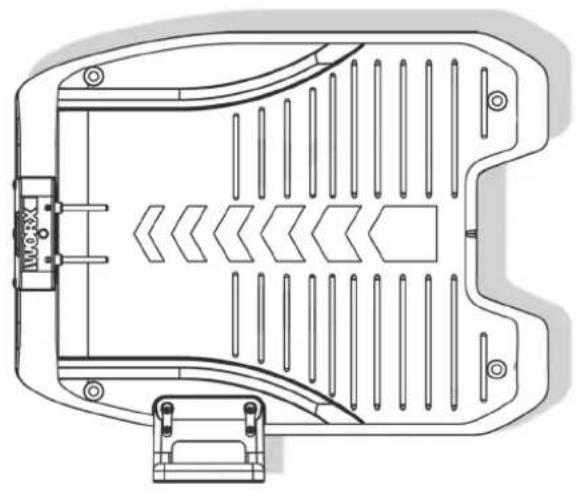

Android®MBase de carg

Espigas de delimitação

Cabo de alimentacao com transformador

Manual de utiliser

Guia de instalacao

Espigas de delimitação

WORK

A nova casa do Android®M - o seu jardim

Comemos por analisar detalhadamente a nova casa do Android M-o seu relvado- realcando as areas que este pode aceder em seguranga e as areas que o Android M deve evitar.

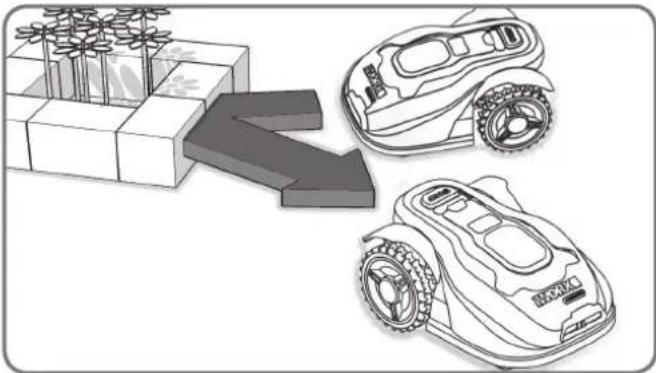

Quando atingir algoum Obstaculo mais rigido, estavel e mais alto do que 15 cm—tal como uma parede ou umaVEDA—o seu Landroid®M irá simplesmente parar e sera redirecionado para longe do obstaculo.

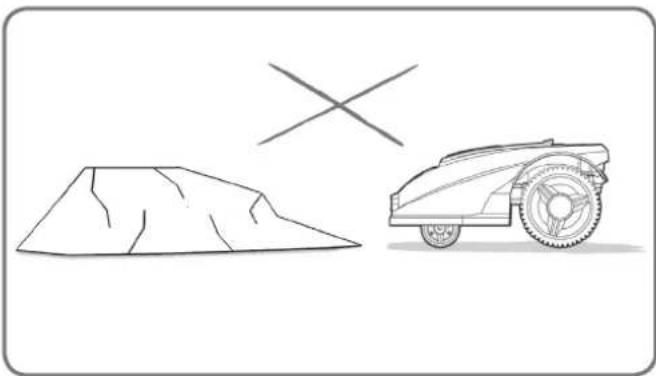

Pedras

As pedras bajo peso sera suficiente para impedir que sejam movidasleo seu LandroidMpodemseratingidas em segurarca.Contudo, casoalguma pedra possua umasuperficie inclinadaqueo seuLandroidMposssaubir,deveremovel-aou exclui-ha daarea de travailho.

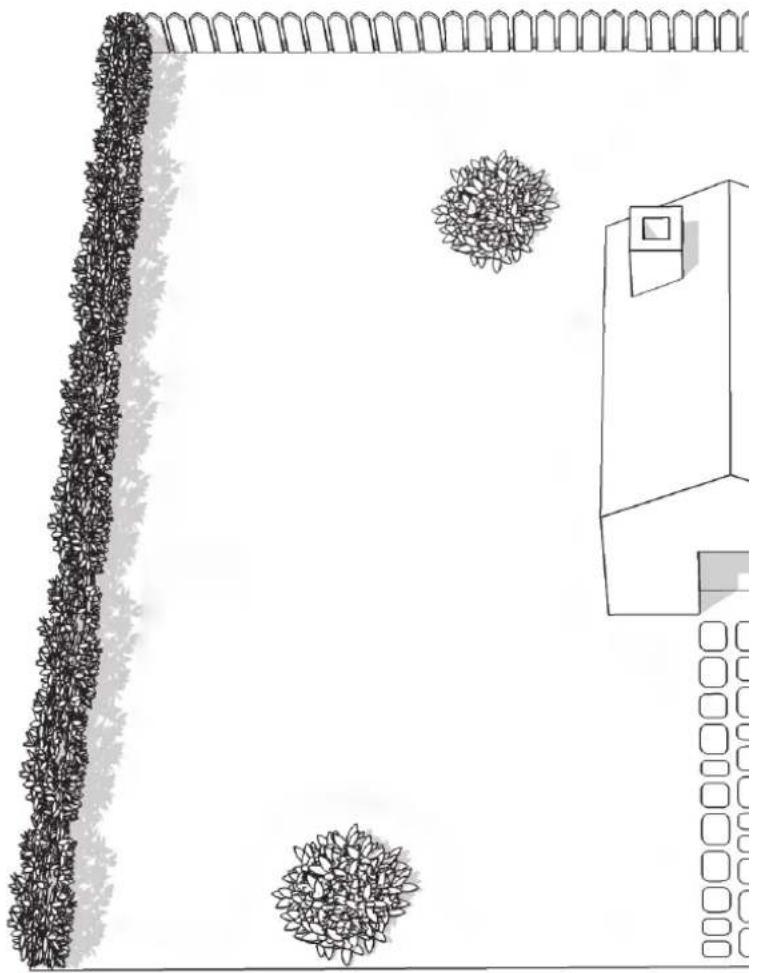

Caminhos de acesso

Se o seu caminho de acesso se encontra aoivel do seu relvado, sem\ qualquer superficie saliente, o AndroidM pode circular livrente sobre\ este. Se gostaria que o AndroidM o evitasse, é necessario apenas um\ espoque de 10cm^ entre o fio de delimitacao e o caminho de acesso.\ Se está coberto de cascalho, não deve permitir que o AndroidM\ circule sobre este, utilizesando para isso o medidor de distancia para\ espaçoamento neste caso, mantendo um espoque de 35cm^ entre o fio\ de delimitacao e o caminho de acesso.

• Este é a distência recomendada. Utilize o medidor de distência fornecido para garantir uma instalação apropriada.

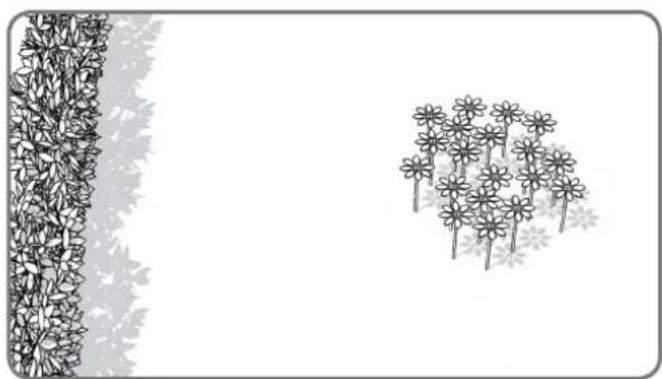

Canteiros de flores, lagos, piscinas...

Com certeza não quer que o seu Landroid®M corte as suas flores ou caia na agua. Estas areas devem ser evacitas.

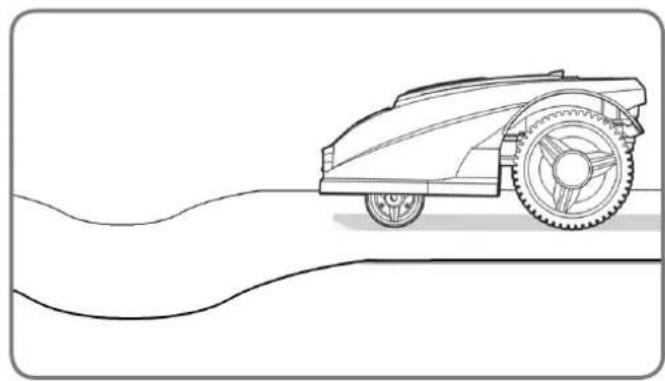

Depressões e solavancos

No caso de grandes solavancos ou encostas, por favor tenha em consideração a possibídade de as láminas tocarem o solo; se for esse o caso, torne as inclinações mais suaves ou exclua àsisas areas do functimento do seu Android®M.

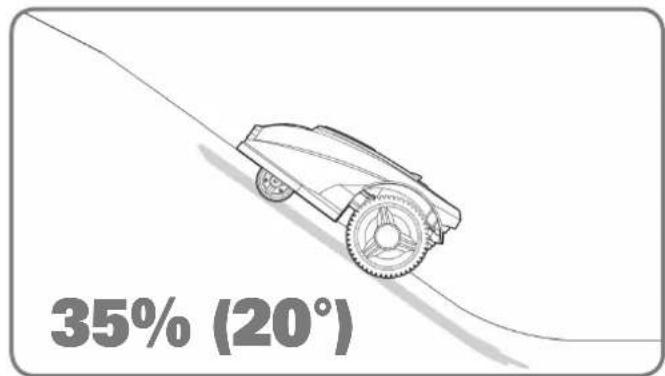

Inclinações

O seu Landroid®M possui a capacidade de partir inclinações em segurará até 35% (20°), por isso, basta evitar inclinações mais acentuadas do que estas.

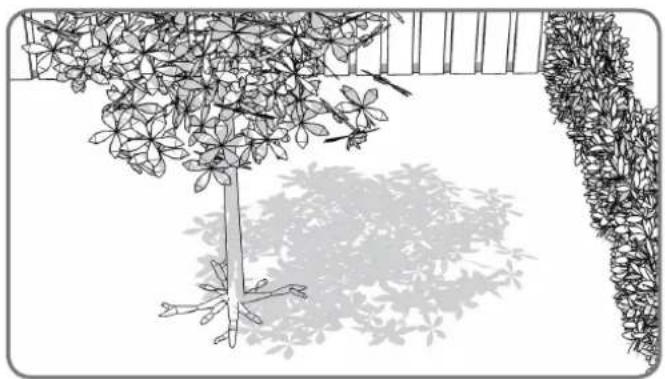

Arvores

Se existrem raizes a sair do solo, esta area deve ser evitada para não danificar as raizes.

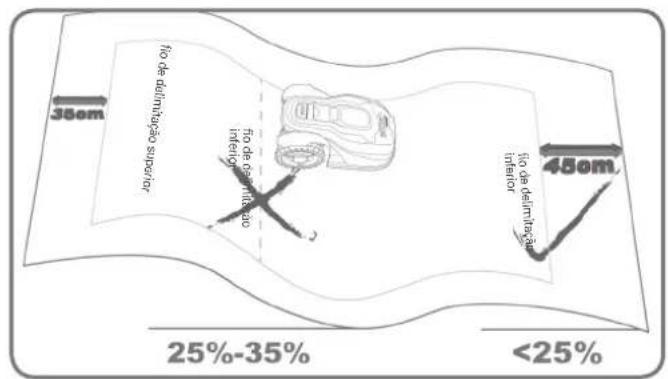

Colocação do fio de delimitação em inclinações

O fio de delimitação superior não deve ser colocado em inclinações mais accentuadas do que 35% (20°). O fio de delimitação superior deve ter uma distância de pelo menos 35cm entre quaisquer obstáculos. O fio de delimitação inferior não deve ser colocado em inclinações mais accentuadas do que 25% (15°). O fio de delimitação inferior deve ter uma distância de pelo menos 45cm entre quaisquer obstáculos quando estiver posicionado numa inclinação de 25% .

Instalação

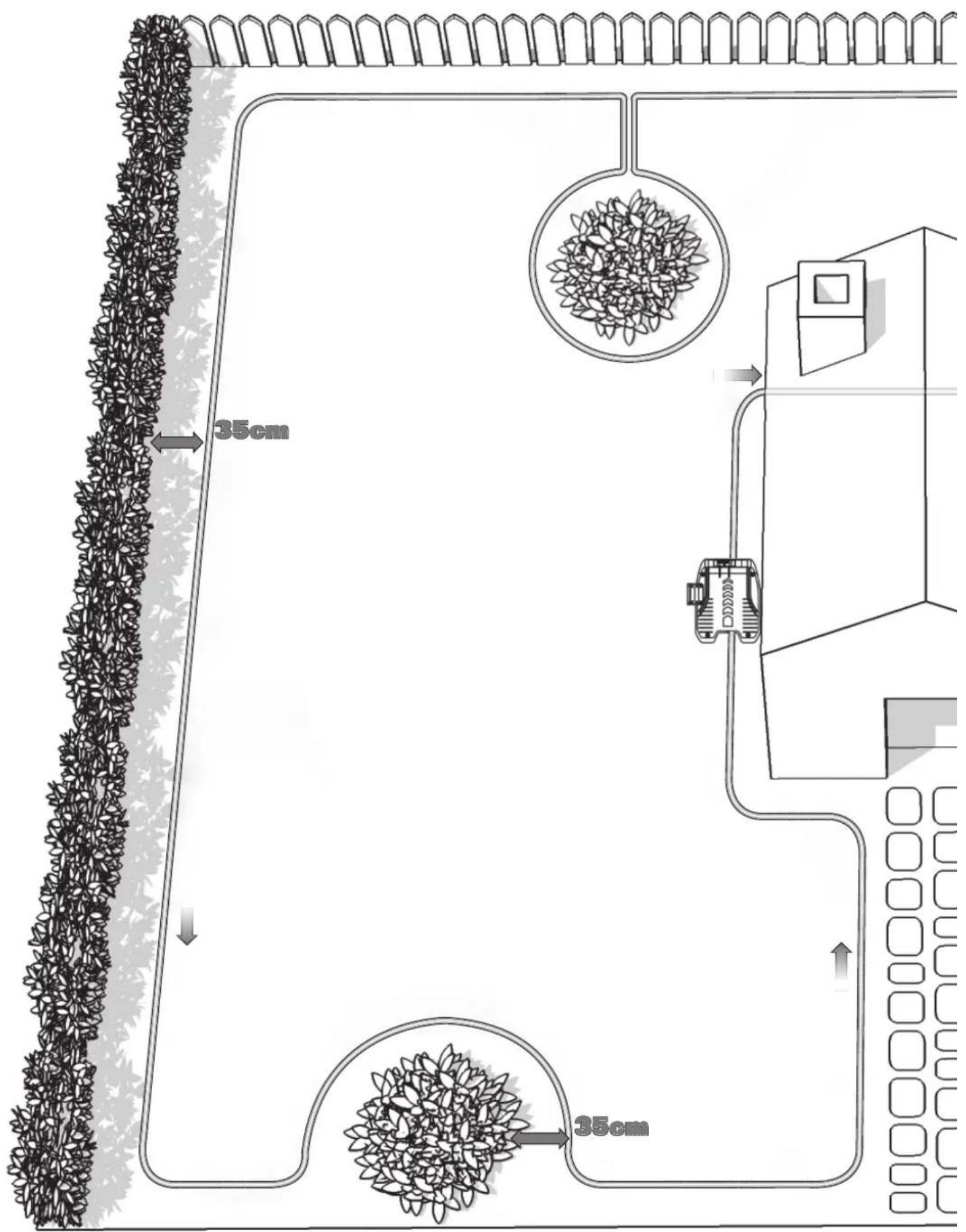

O seu Landroid®M necessita de saber ondeURTARrelva.E por esste motivo que tem de marcar a sua area de travailho com um fio de delimitacao que ira formar una vedao invisivel. Este fio ira也是非常 guiar o seu Landroid®M até a sua base de cargo.

Se o seu vizinho también utilizes um Android®M tem de fazer um esqpo deleo menos 0.5 metros entre o seu fio de delimitacao e os seu vizinhos.

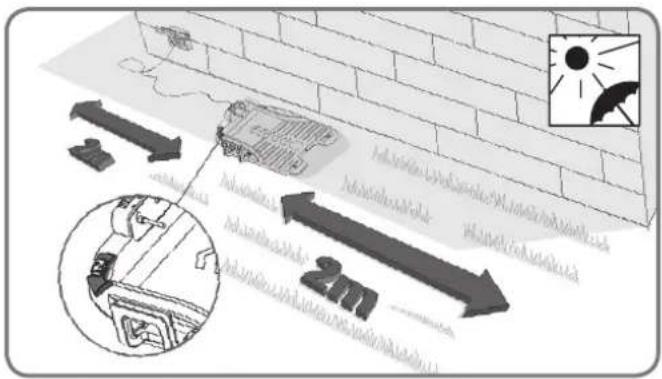

1. Colocar a base de corregamento

Em primeiro lugar, localize o melhor punto para a base de energia, tendo em conta a posicao da sua tomada de parede uma vez que a base de correamento apenas possui um cabo de alimentacao de 15m

NOTA: Certifique-se de que o transformador e a tomada eletrica sao mantidos constanmente numa area seca.

1.1

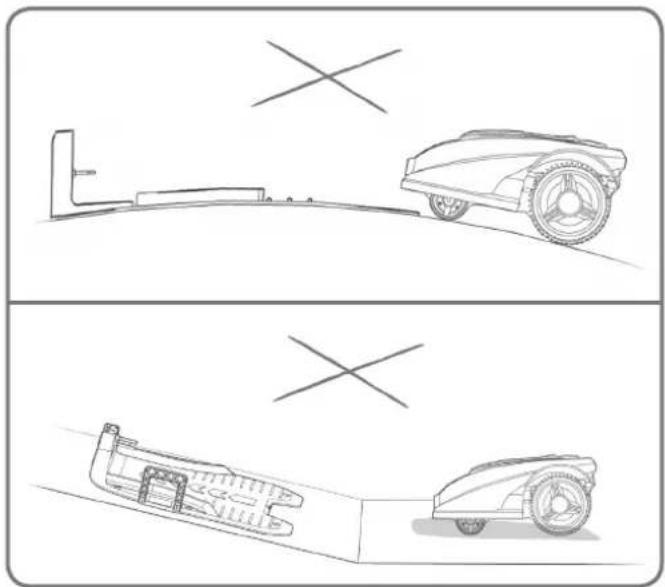

A base de carreamento deve ser colcoada numa LINHA reta, com a seta "IN" a apontar para a relva. Deixe uma distancia de 2 m sem obstáculos na parte dienteira e traseira da base de carreamento. Se possivel,coloque a base de cargo à sombra e as pilhas recarregam melhor num local fresco.

Certifique-se de que se encontrar numa area plana, desimpedida de quaisquer obstáculos.

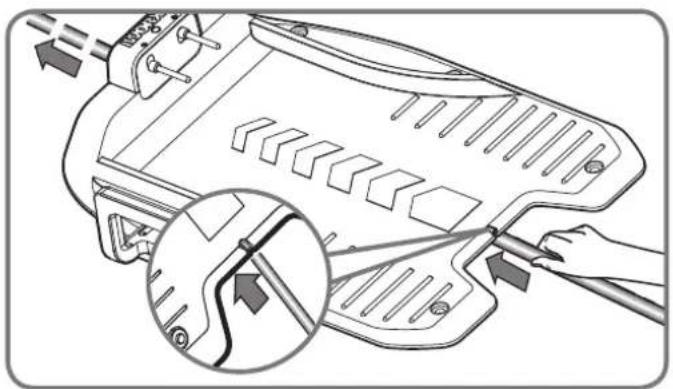

1.2

Alimento o fio de delimitacao atraves do tinel por baixo da base de energia.

2. Prender o seu fio de delimitação

Ao colocar o fio de delimitacao pela primarya vez, é recomendado utilizem um certa-relvas normal ou um aparador para cortar a relva ao longo da delimitacao. Isto assegura que o fio é colocado o mais proximo possivel do solo para que o AndroidM não corte o fio acidentalmente. O fio de delimitacao é alimentado com uma tensao muito baixa, de modo a que sera totalmente seguro para humanos e animais.

2.1

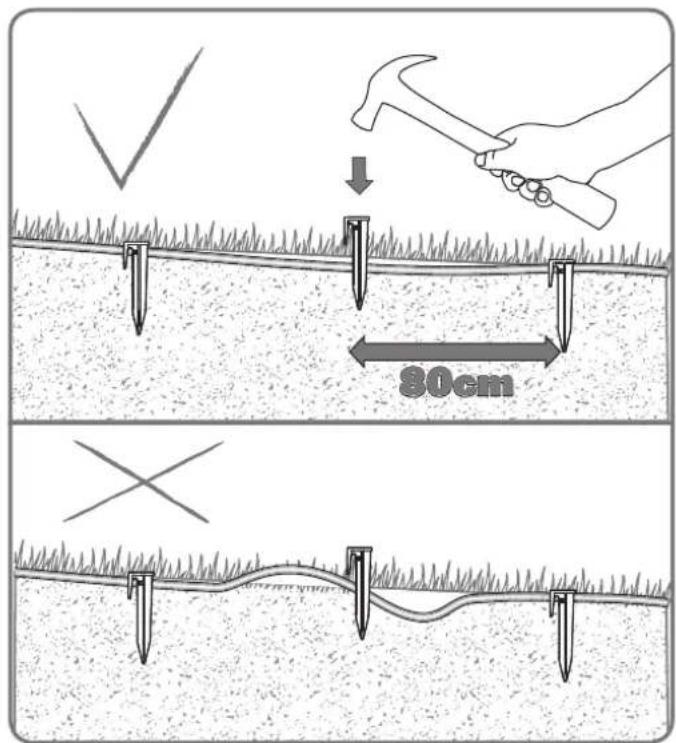

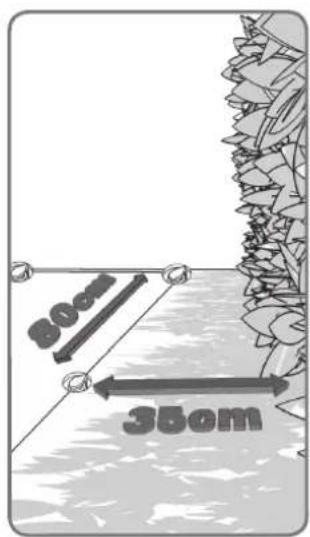

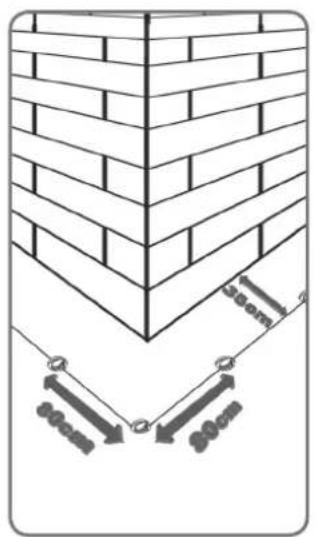

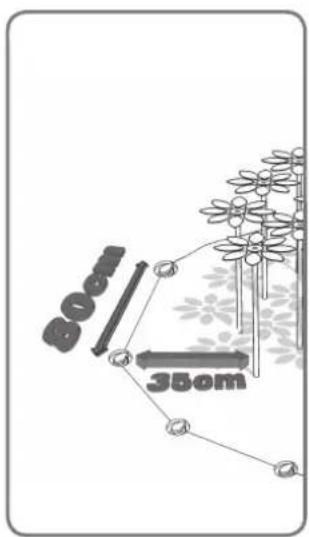

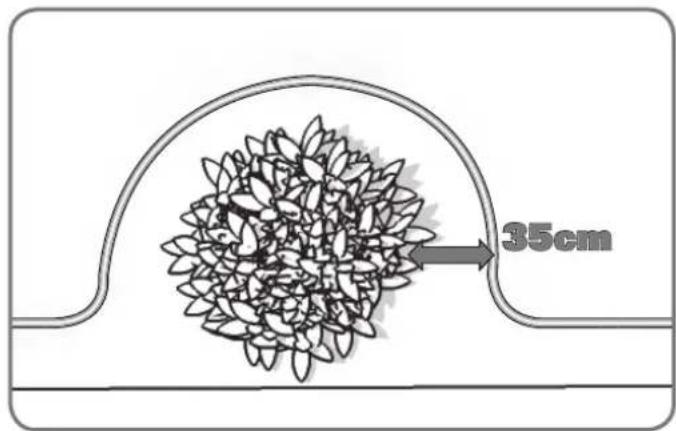

Quando colocar o fio de delimitação, utilize o medidor de distência para manter um espoço de 35cm^* entre o fio e a delimitação.

Cada espiga de delimitação deve ser colocada ariba de 80 cm de distência.

Utilize o medidor de distancia fornecido para garantir uma instalacao apropriad.

NOTA: o comprimento maximo permitido para o fio de delimitacao e de 350 m.

NOTA:Mantenhao fio de delimitacao esticado e apertoamento entre as espigas; não deve existir qualquer fio solto.

2.2

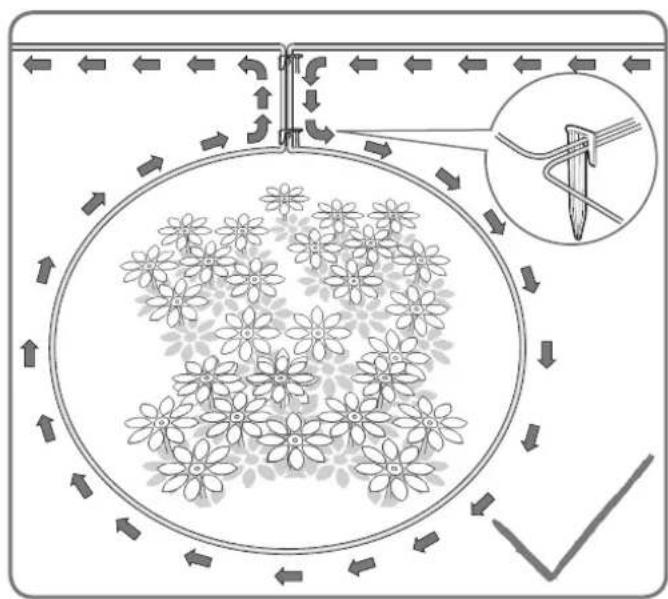

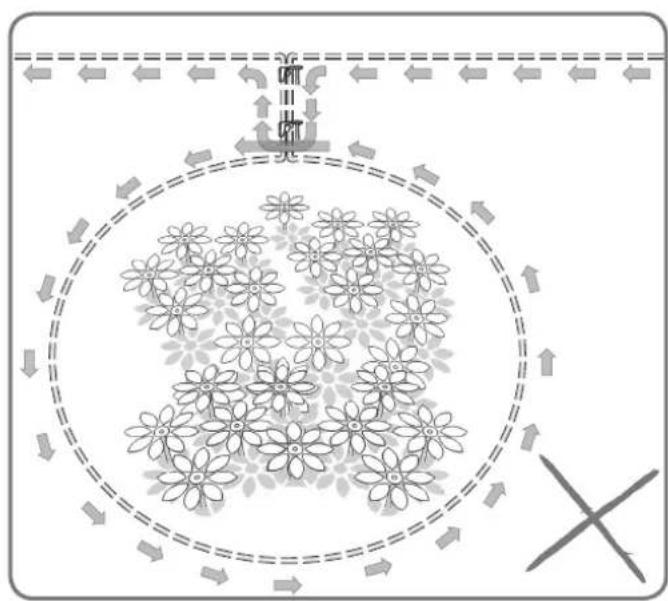

Flores ou arbustos que está proxies da delimitação de corte devem fazer parte da delimitação, conforme exibido na imagem.

2.3

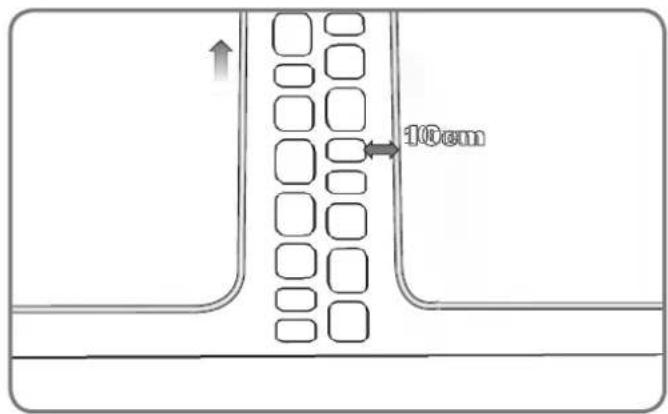

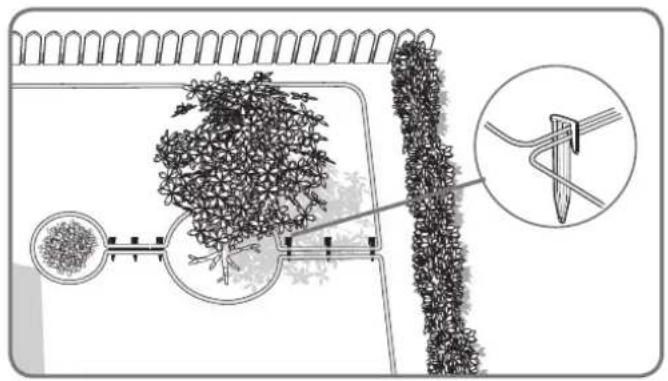

Se houver uma ilha presente na sua relva onde o seu Landroid®M não acede, siga o caminho conforme exibido na imagem para colocar o seu fio.

O fio deve ir desde o perimetro para realcar a ilha definida e, de seguida, regressar ao perimetro. O fio de delimitacao entre a ilha e o perimetro deve ser colocado proximo e mantido no lugar pela mesma espiga de delimitacao. Durante a operacao, o AndroidM devera passar livremente sobre esta parte do fio.

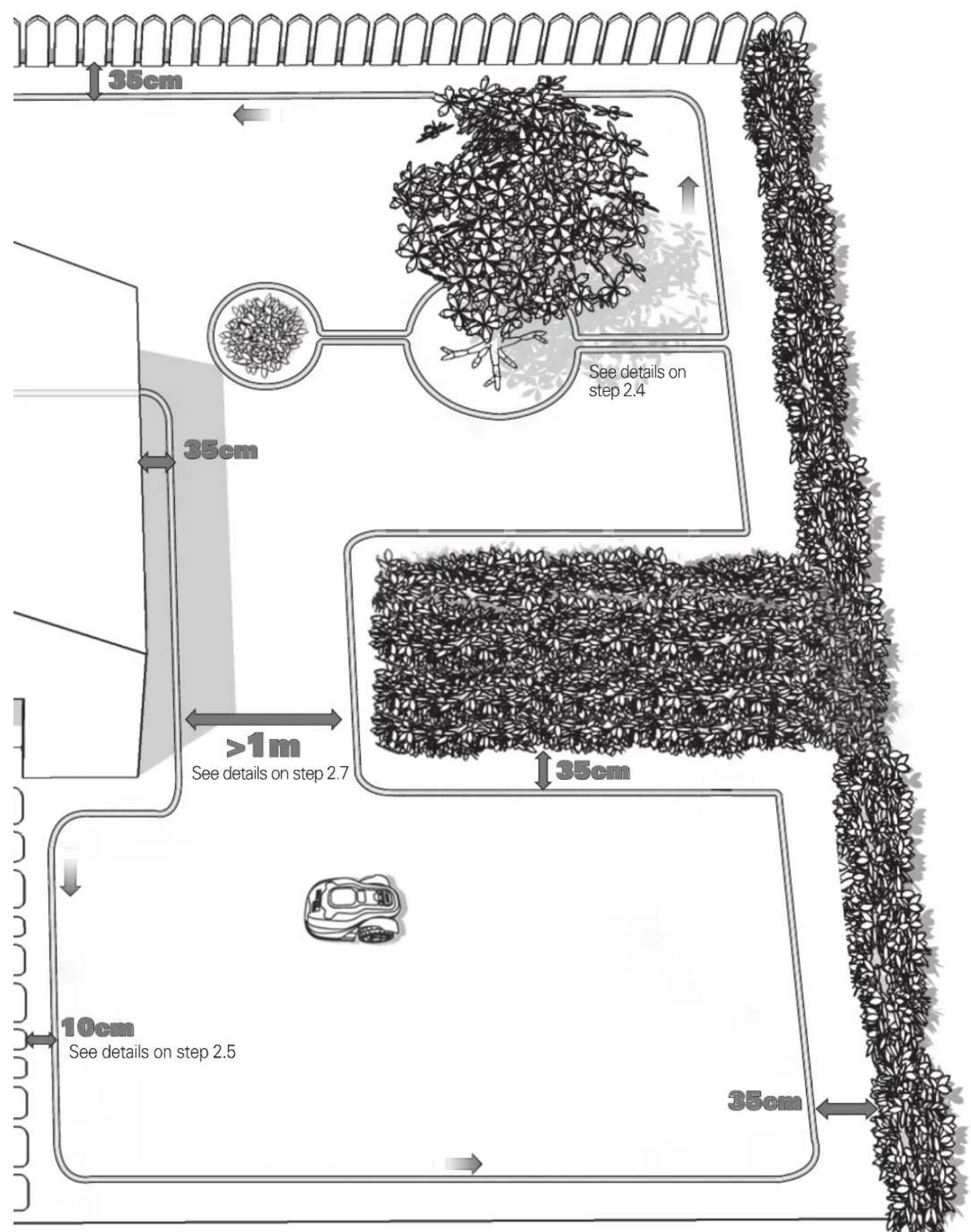

2.4

No caso de das ilhas proximas uma da outra, seria conveniente formar o fio conforme indicado acima.

O Landroid®M pode deslocar-se livramente sobre o fio de delimitacao entre as ilhas e a delimitacao de corte de relva.

2.5

Contudo, no caso de existir um obstáculo ao;nivel do solo e o qual sera seguro para o AndroidM passar sobre este, tal como um caminho de acesso ou passio, é necessario apenas 10cm^* de esapo.

2.6

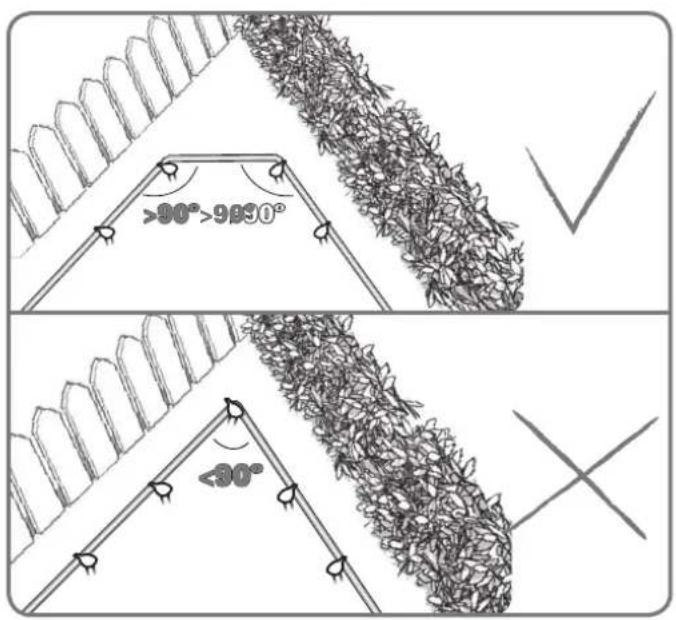

Certifique-se de que o fio de delimitação está perfeitamente esticado em cada canto e que o angulo de delimitação é superior a 90^ .

2.7

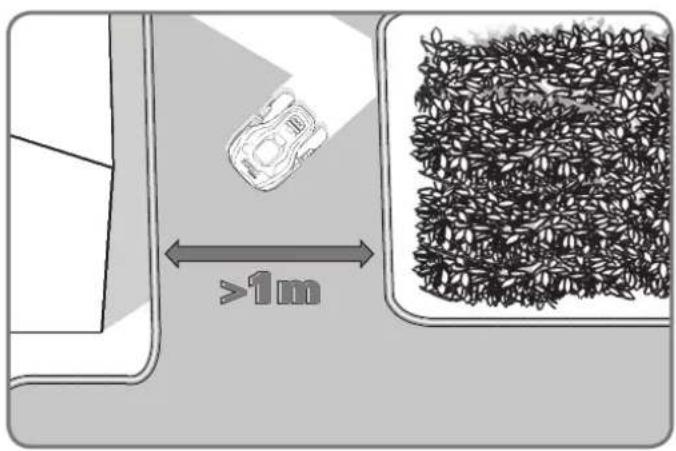

Se o seu relvado tiver das ou mais areasSeparated ligadas entre si através de um corredor, este deve terleo menos 1 metro de largura. Se o corredor for demasiado estreito, em dePEGAR no seu LandroidM e movelo para o outro relvado. O LandroidM cortara a relvaorstrelvado sem problemas,mas tem de traze-lo de volta até a base de cargo quando a pilha estiver gasta.

3. Ligue a base ao fio de delimitacao

3.1

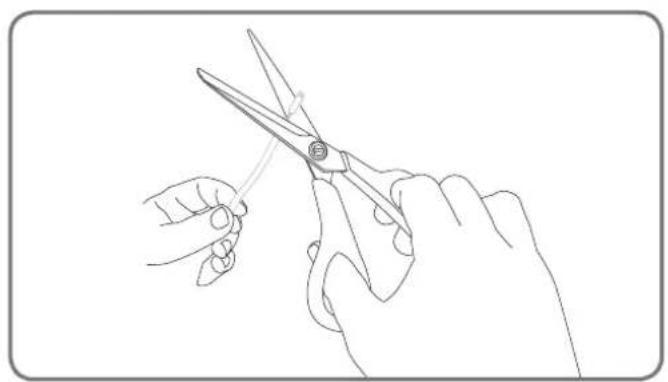

Corte as dos extremidades do fio com um comprimento appropriado e conveniente para atingir os gramos.
Separe as dos extremidades do fio.

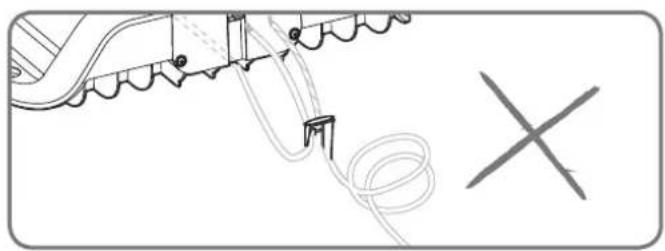

NOTA: um fio reduznde demasiado grande pode provoc um problema no sinal.

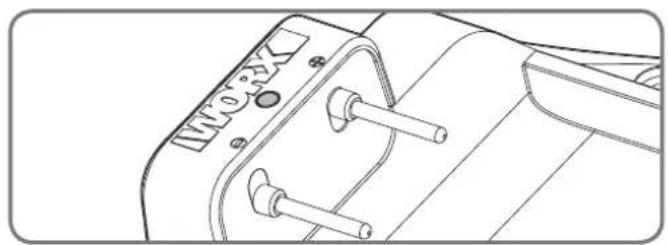

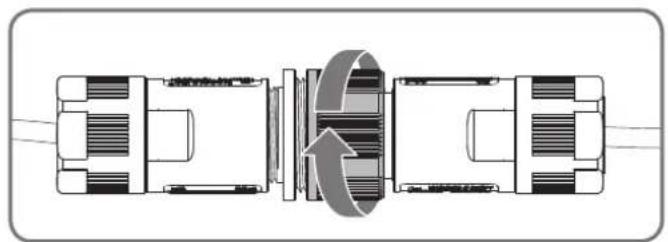

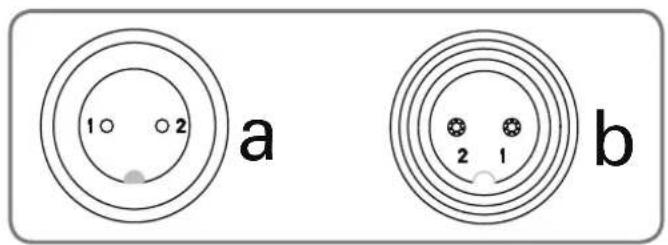

3.2

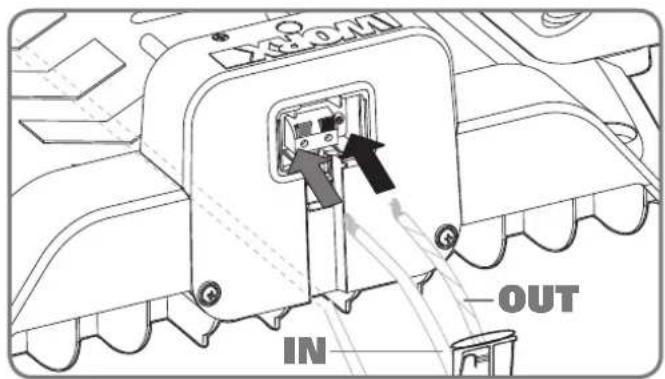

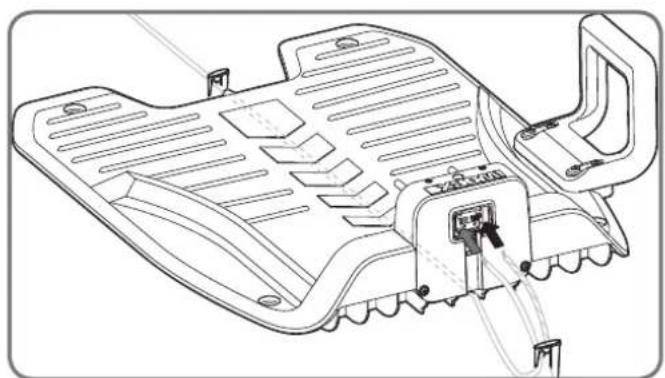

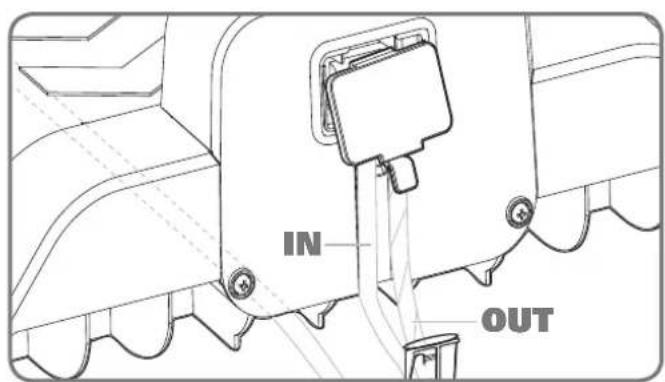

Quando liga a base de energia está um fio IN (entrada) e um fio OUT (saída), conforme indicado. Ligue o fio IN ao grampo vermelho da base de energia e o fio OUT ao grampo preto. De seguida, feço a tampa.

NOTA: fixe o fio de delimitacao firmamente em torno da base de carrogamento com os arames do fio.

3.3

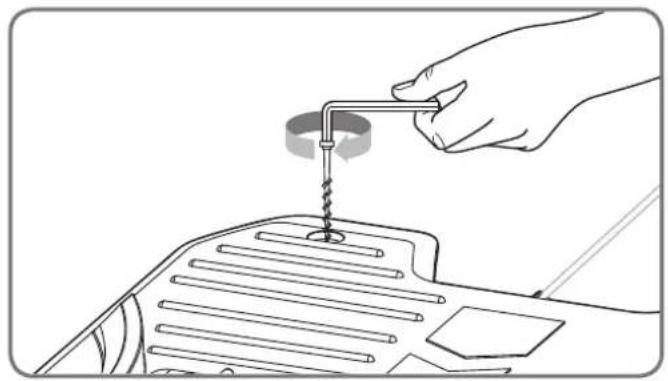

Agora pode fixar permanece a base de energia no solo ao aperture as espigas de retencion da base fornecidas juntamente com a chave hexagonal fornecida.

NOTA: Certifique-se de que o fio IN está a entrada ao longo do túnel por boaixo da base de carga.

3.4

Ligue o cabo de alimentação ao transformador e, de seguida, à tomada eletrica CA, o LED na base de energia acender-se-a. Ao ligar, alinne o entalhe no conector do cabo de alimentação (a) com a ranhura no conector do transformador (b).

Cas o cabo de alimentacao estaJe dentro da area de travaIho, podera enterrao, conforme necessario.

Verifique o estado LED para certificar-se de que a ligação está OK.

Exibação da luz LED Estado Ação
Luz verde acesa O fio de delimitação foi ligado com suesso; totalmente corregado	/
Luz verde acesa, quando "for a区内aarea de trabalho" é exibido no(ECR ao mesmo tempo	O fio de delimitação está ligado na direção errada.	Verifique e inverta as两大 extremidades do fio de delimitação.
Luz verde a piscar A fonte de alimentação foi ligada com suesso, quando que o fio não foi ligado corretamente	Verifique e ligue o fio novamente.
Luz vermelha acesa Aregar /

4. Ligação e instalação de teste

Esta é a parte animada en que pode ligar o seu Android®MPGA pela primeira vez.

4.1

Esta é a parte animada em que pode ligar o seu Android®Manela primeira vez.

4.2

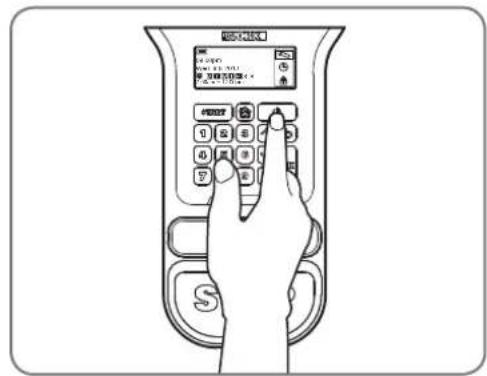

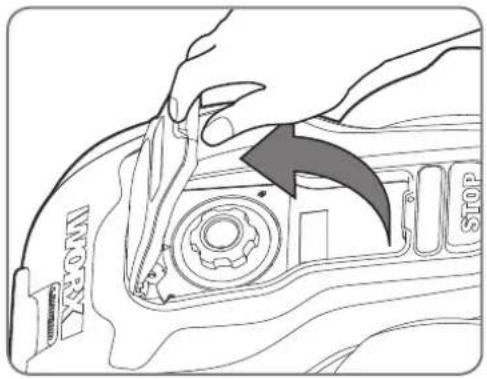

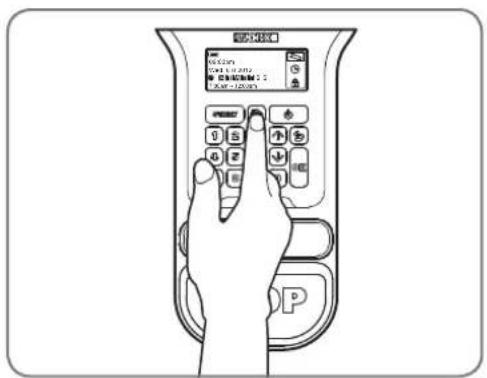

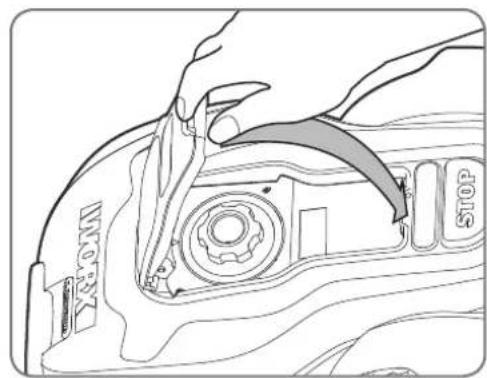

Abra a tampa do painel, prima o botão de alimentação e, de seguida, introduza o Código PIN 0000 predefinido.

Prima a tecla e feche atampa do paine de controlo:

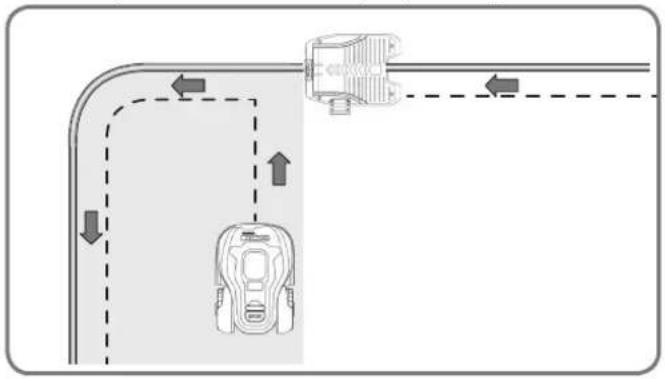

Observe o Landroid M à medida que regressa à base de energia modifique o posicionamento do fio de delimitacao, se necessario.

Quando o Landroid®M regressar com succès a base de energia significica que a instalacao foi conclusida com succès! Agora o seu Landroid®M irá fazer a carregar completeness.

Aviso

Se o seu LandroidM estiver fora do seu territorio nao se move e o visor indica oerro "fora da area de corte". Apenas tem de movelento do seu territorio e repetir o passo 4.2.

Se o seu Landroid M estiver dentro do seu territorio mas o visor indicar "fora da area de corte" e o LED estiver ligado significa que apertou as extremidades do fio de delimitacao de forma incorreta. Basta invertelas.

• O seu Landroid®M devemanter-se sempre ligado.

Se alguma vez tiver de o deslagar, certifique-se de que o coloca dentro da respetiva area de delimitacao antes de voltar a ligao.

• Se o seu Landroid®M parar de operar inesperamente, prima o botão ON/OFF para ligar, corrija os problemas, prima o botão Start (Iniciar), and close the cover.

Programação

Após a conclusão da instalação, por favor consulte o guia de programação e de resolution de problemas incluío na embalagem.

Pronto?

O Android®M foi concebido para manter a sua relva num comprimento perfeito durante a estação, mas não foi concebido para desflorestar uma Selva.

Antes de efetuar o seu arranquePGA primaira vez,

1. DeveURTARa sua relva ate a altura pretendida.

2. Certificarse de que a area operacional está desimpedida de objetos, tais como brinquedes e ramos...

3. Ajuste a altera de corte ao respetivo navel maximo para o primeiro corte de relva e, de seguida, ajuste para a sua altera de relva preferida.

177

PT

Na proxies Primavera deixe o seu Landroid®M começar a cortar relva mais cedo, quando a relva ia技术支持 um corte de relva preliminar.

Mantenha-oafiado

Use sometime luvas quando ajustar as laminas.

O Landroid®M não corte relva como outros cortadores de relva. As susas láminas são muito afiadas nos 2 cantos e giram em ambas as direções para a maior capacidade de corte. Cada lámina do seu Landroid®M possui 2 cantos de corte. Dependendo da frequência que o Landroid®M corte a sua relva, as láminas de corte terão de ser rodadas periodically para um novo bordo de corte. Se o seu Landroid®M estiver programado paraURTAR a relva todos os dias,as láminas de corte terao de ser rodadas mensalmente para obter os melhores resultados de corte de relva. Cada lámina de corte dura até 2 meSES quando estiver programada paraURTAR a relva todos os dias. Quando as láminas de corte estiverem danificadas e desgastas devem ser substituías por láminas sobresselentes fornecidas com o seu Landroid®M. Tembem se entrainam disponível láminas sobresselentes no seu distribuidor WORX mais proxies.

Manutença

O seu Landroid®M foi concebido e construindo para manter-se no exterior, independenteamento das condições adversas. Basta limpar periodicamente a sua parte superior no que respeita a acumulação deerva e o seu Landroid®M cortará a relva por si sem quaisquer problemas, ano après ano, estação antesada. Não lave o Landroid®M ou o carregaror ou a estação de corregamento do Landroid®M com dispositivos de lavagem de alta pressão. Tal pode provoc danos na区内, bateria ou carregarador.

Armazenamento no Inverno

Embora sera duro, recomendamos que garde o seu Android®M no seu telheiro ou garagem durante o Inverno. Antes de guardá-lo recarregue o seu Android®M na totalidade, o que irá preservar a sua pilha contra danos. PodeOOT desligar a ficha da base de energia. Uma boa dica para prolongar a vida可以使 da pilha e recarregá-la periodically durante o Inverno. Uma energia completa a cada 3 mezes sera suficiente. Temem suerimos que cubra a base com um pano de nylon no periodo do Inverno.

Seguraçá

O seu Landroid® M é seguro para humanos e animais. Em primeiro lugar, existe um grande intervalo entre o bordo exterior da区内e as lamas. Além disso, os sensores de inclinação param imeditamente as lamas se a unidade for elevada do solo.

Seguraçá

O seu Landroid®M está protegido com umcottido PIN. Este codigo PIN impede que pessoas não autorizadas fazer uso dele. Uma vez retirado do seu territorio, qualer pessoas que nao saiba o codigo PIN nao podera reiniciacao. Isto tambem significica que nao podera efetuar o arranque do seu Landroid®M caso se esqueça do seu codigo PIN! Recomendamos fortemente que escreva o seu codigo PIN para referencia futura. Melhor ainda, registe o seu Landroid®M online em www. worxLandroid®M.com e registe o seu codigo PINquiry. Podera aceder ao seu codigo PIN online em qualquer alterua.

Escreva o seu)codigo PINaqui:
