NÁVOD NA OBSLUHU Turbine WG546 WORX

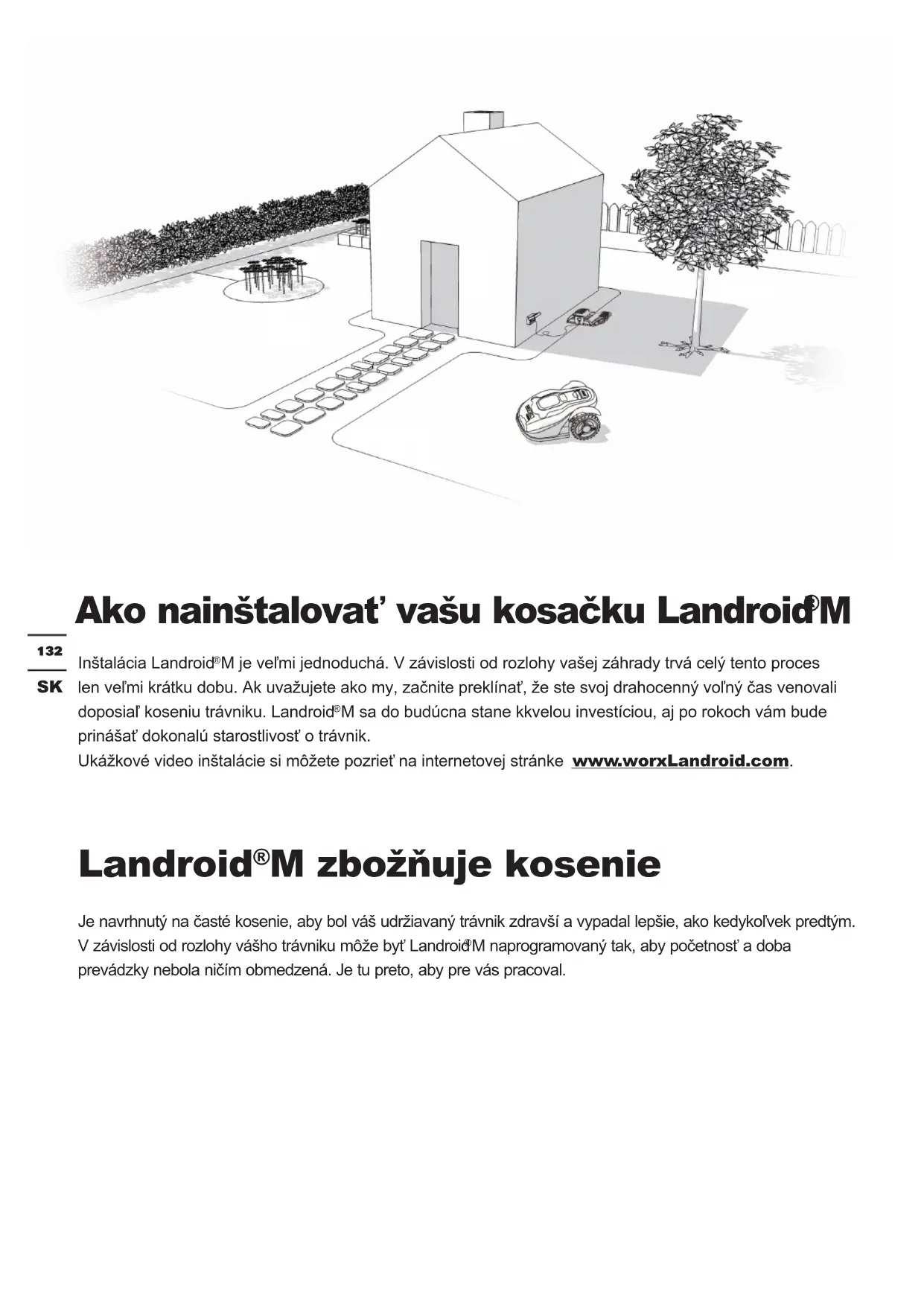

Ako nainštalovať vašu kosačku Landroid

M je veľmi jednoduchá. V závislosti od rozlohy vašej záhrady trvá celý tento proces len veľmi krátku dobu. Ak uvažujete ako my, začnite preklínať, že ste svoj drahocenný voľný čas venovali doposiaľ koseniu trávniku. Landroid

M sa do budúcna stane kkvelou investíciou, aj po rokoch vám bude prinášať dokonalú starostlivosť o trávnik. Ukážkové video inštalácie si môžete pozrieť na internetovej stránke www.worxLandroid.com. Landroid

M zbožňuje kosenie Je navrhnutý na časté kosenie, aby bol váš udržiavaný trávnik zdravší a vypadal lepšie, ako kedykoľvek predtým. V závislosti od rozlohy vášho trávniku môže byť Landroid

M naprogramovaný tak, aby početnosť a doba prevádzky nebola ničím obmedzená. Je tu preto, aby pre vás pracoval.133

Obsah balenia Príprava Z vašej dielne Meradlo vzdialenosti Šesťhranný Kľúč Nožnice Kladivo Landroid

MNabíjacia základňa Prídržné kolíky základne kolíky určené na vymedzenie Cievka s vodičom na vymedzenie Návod na použitie Prehlásenie o záruke Inštalačná príručka Náhradé čepele Napájací adaptér Príručka k programovaniu a odstraňovaniu porúch134

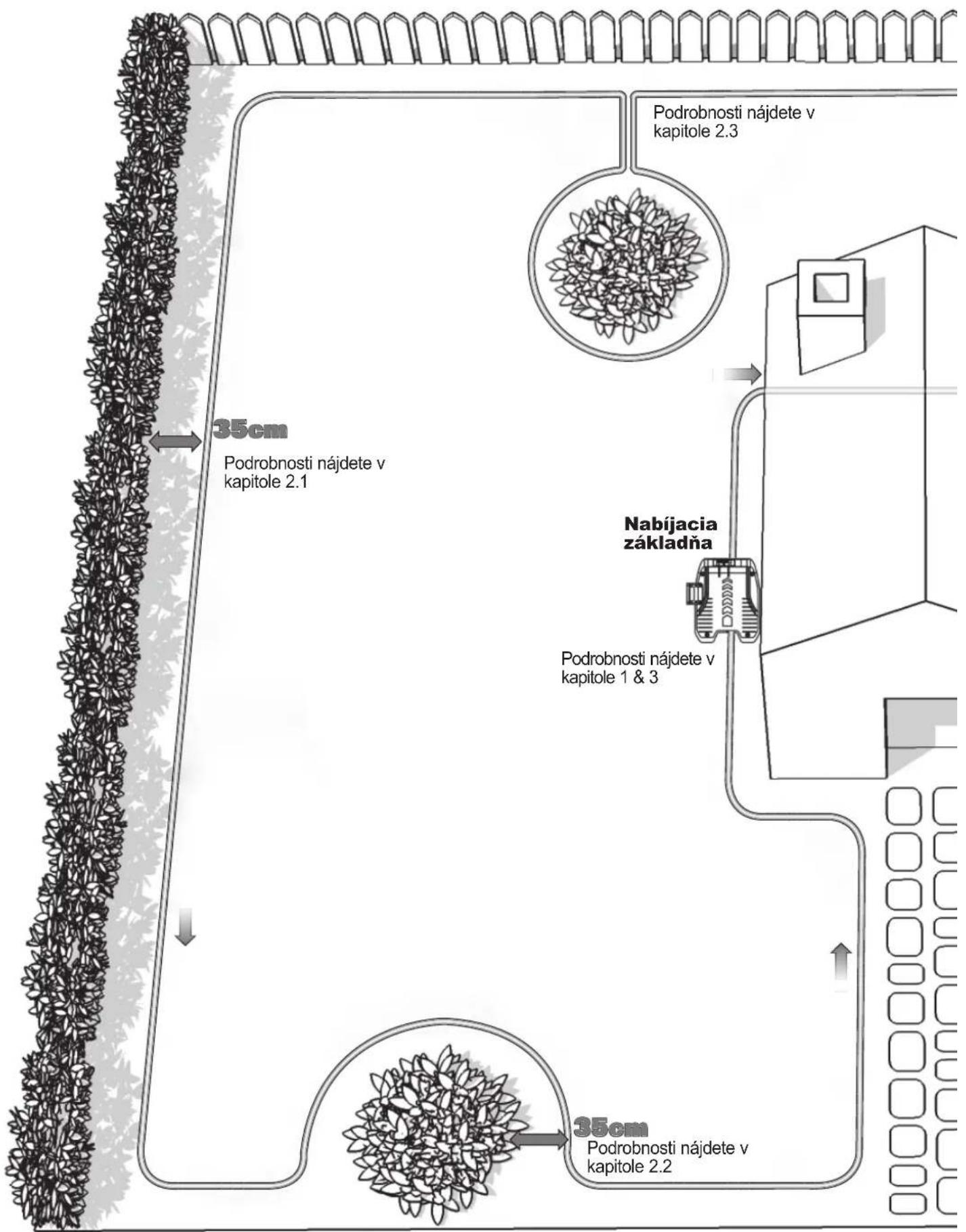

M v novom domove – vašej záhrade Začneme tým, že sa bližšie podívame na nový domov kosačky Landroid

M — váš trávnik — vyhradíme oblasti, kde sa môže bezpečne pohybovať a plochy, ktorým by sa mal Landroid

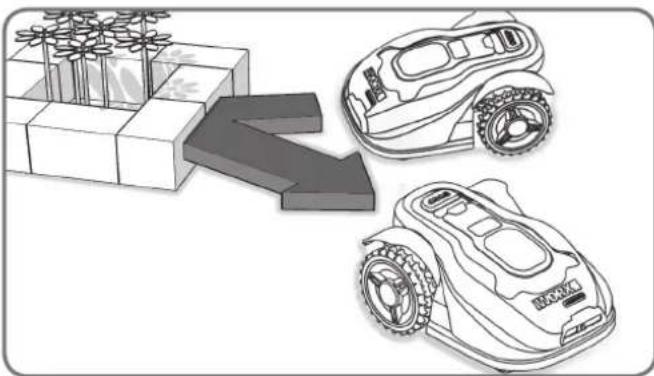

M najlepšie vyhnúť. Pri zachytení akejkoľvek prekážky, ktorá je pevná, stabilná a vyššia ako 15 cm, ako je napríklad stena alebo plot, sa váš Landroid

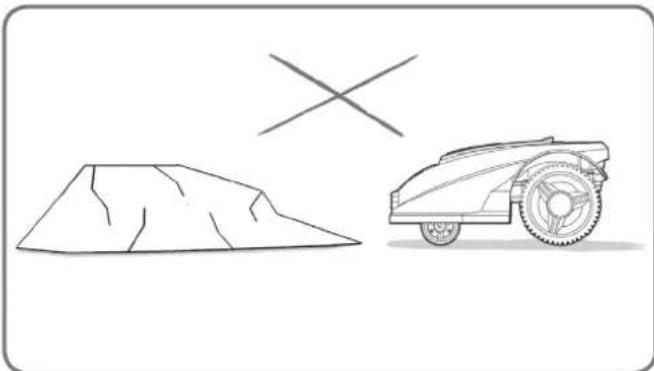

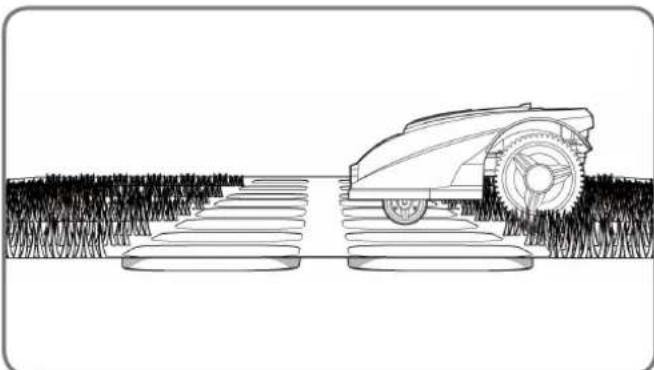

M jednoducho zastaví a nasmeruje opačným smerom. Prekážky, ktoré by mohli byť zachytené Kontakt s kameňmi, ktoré sú dostatočne ťažké, aby ich nebolo možné kosačkou Landroid

M posunúť, je bezpečný. Pokiaľ však nejaký kameň má šikmý povrch, že by po ňom mohol Landroid

M vyjsť nahor, je vhodné ho buď odstrániť, alebo pracovný priestor vymedziť mimo kameň. Kamene Ak je vaša príjazdová cesta v rovine s trávnikom, bez plochy, ktorá by vyčnievala, Landroid

M sa po nej môže voľne pohybovať. Ak by ste sa chceli s kosačkou Landroid

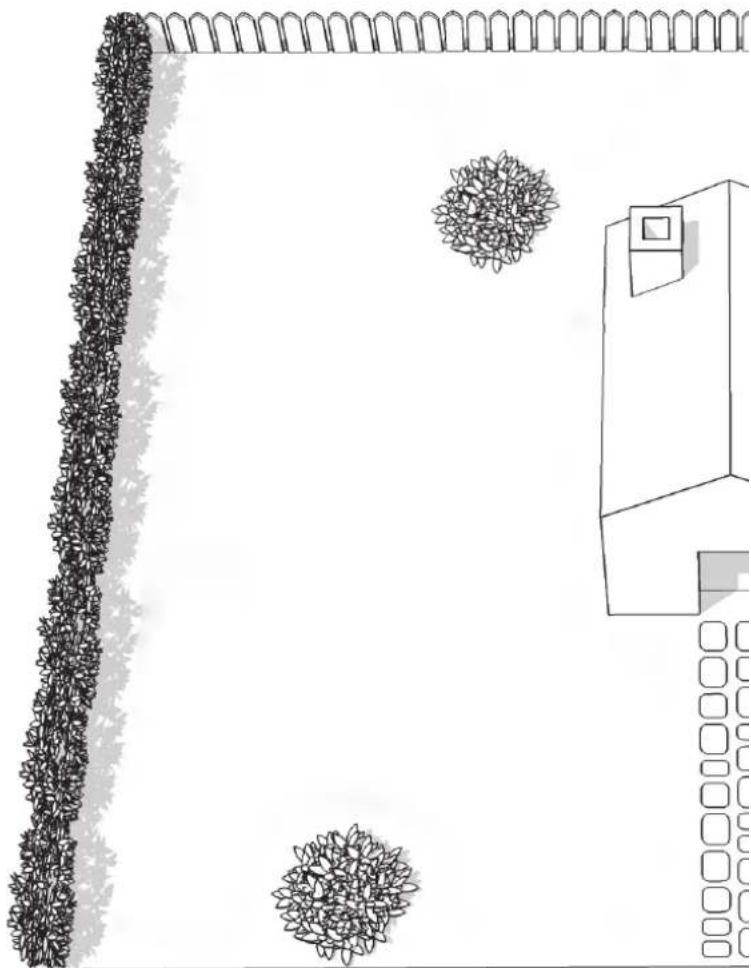

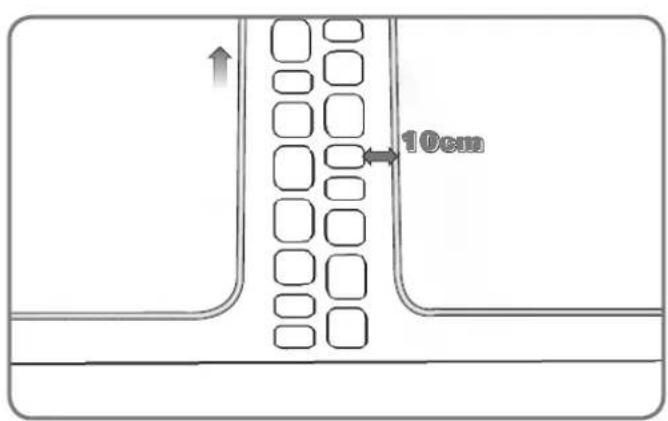

M tejto oblasti vyhnúť, stačí iba dodržať 10 cm* vzdialenosť medzi vodičom na vymedzenie a cestou určenej na príjazd. Ak je príjazdová cesta so štrkovitým povrchom, Landroid

M by po ňom nemal jazdiť. V takom prípade meradlom vzdialenosti vymedzte vzdialenosť medzi vodičom na vymedzenie a príjazdom 35 cm*.

• Jedná sa o odporučenú vzdialenosť. Na zaistenie správnej inštalácie použite dodané meradlo vzdialenosti. Príjazdové cesty Určite si neželáte, aby váš Landroid

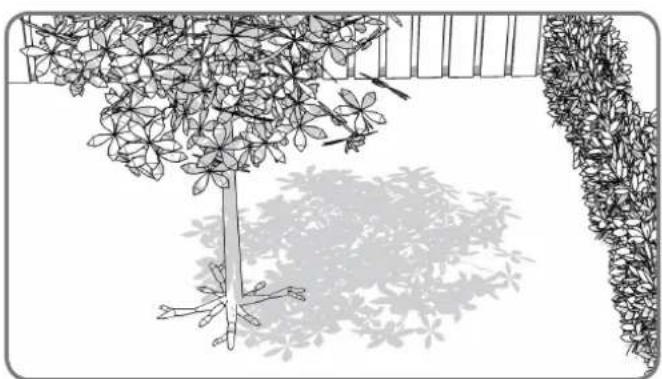

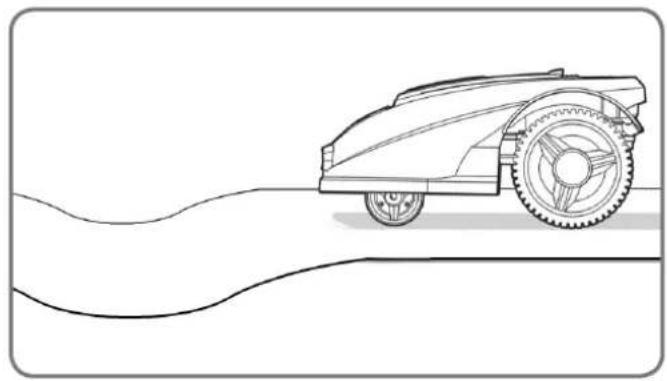

35% (20°) Ak zo zeme trčia korene, tieto miesta musíte vylúčiť z pracovnej oblasti, aby nedošlo k poškodeniu koreňov. Stromy V prípade veľkých nerovností alebo poklesov zvážte, či sa čepele nedostanú do kontaktu so zemou; ak áno, zaistite pozvoľnejšie stúpanie alebo tieto miesta z vymedzenej pracovnej oblasti kosačky Landroid

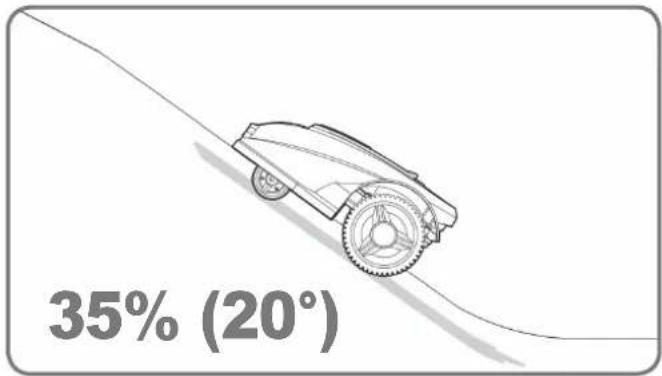

M má schopnosť bezpečného stúpania vo svahu so sklonom až 35% (20°), vyvarujte sa teda použitiu v strmých svahoch. Svahy Horný vodič na vymedzenie by NEMAL byť umiestnený na svahoch so sklonom väčším ako 35% (20°). Horný vodič na vymedzenie by mal byť od prípadných prekážok vzdialený minimálne 35 cm. Horný vodič na vymedzenie by NEMAL byť umiestnený na svahoch so sklonom väčším ako 25% (15°). Dolný vodič na vymedzenie by mal byť od prekážok vzdialený minimálne 45 cm, ak je vo svahu so strmosťou 25%. Umiestnenie vodiča na vymedzenie vo svahu Horný vodič na vymedzenieDolný vodič na vymedzenieDolný vodič na vymedzenie136

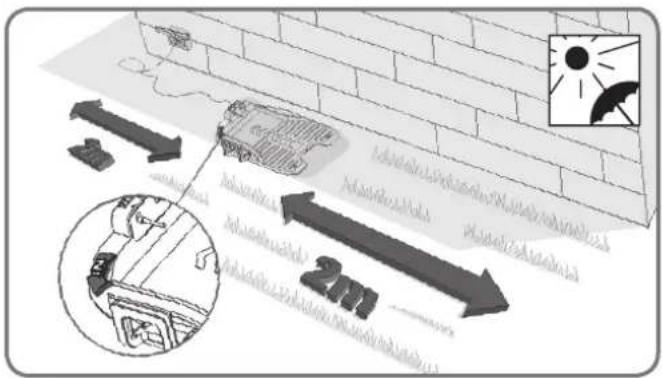

Vyberte pre nabíjaciu základňu vhodné miesto, s ohľadom na polohu vašej zásuvky umiestnenej vonku. Nabíjacia základňa má dĺžku prívodného napájacieho kábla len 15 m. POZNÁMKA: Skontrolujte, či transformátor a elektrické zásuvky sú po celý čas uložené na suchom mieste. Váš Landroid

M musí vedieť, v akej oblasti bude pracovať. To je dôvod, prečo musíte pomocou vodiča na vymedzenie, ktorý bude tvoriť neviditeľný plot, vyznačiť pracovnú oblasť. Tento vodič slúži tiež k vedeniu vašej kosačky Landroid

M k vlastnej nabíjacej základni. Ak váš sused používa tiež kosačku Landroid

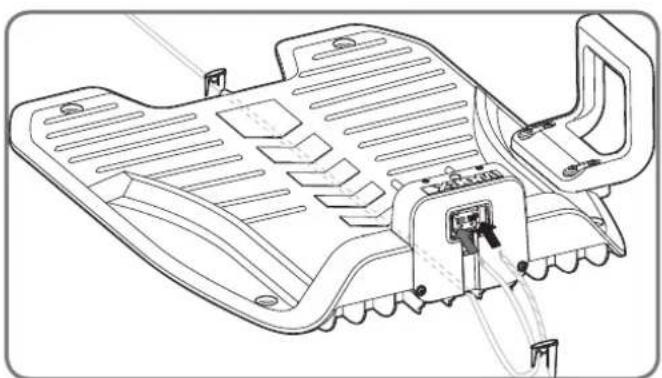

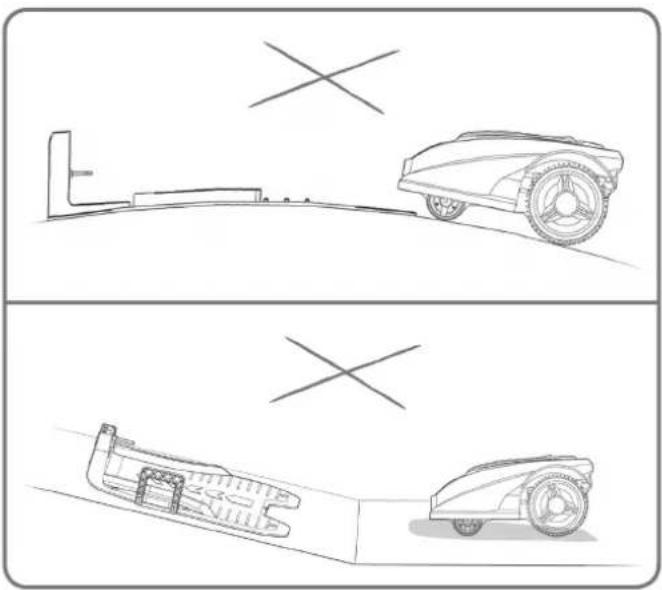

M, musíte medzi vašim vodičom na vymedzenie vašimi susedmi udržiavať vzdialenosť minimálne 0,5 metre. Nabíjacia základňa by mala byť položená rovno tak, aby šípka “IN” (dovnútra) smerovala k trávniku. Na prednej aj zadnej strane nabíjacej základne zaistite odstup odstup 2 m, kde sa nebudú vyskytovať žiadne prekážky. Ak to bude možné, nabíjaciu základňu umiestnite v tieni — na chladnom mieste sa akumulátory lepšie nabíjajú.

M bude pracovať na rovnom povrchu, bez akýchkoľvek prekážok. Vodič na vymedzenie veďte tunelom pod nabíjacou základňou.

1. Umiestnenie nabíjacej základne139

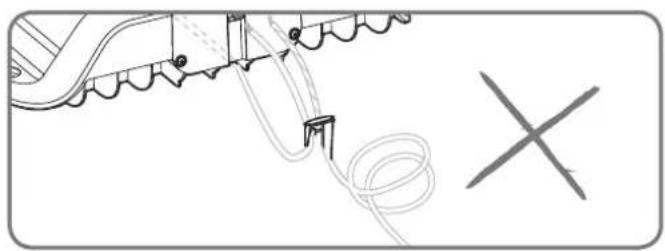

Ak vymedzovací drôt naťahujete prvýkrát, odporúčame vám pokosiť trávnik pozdĺž jeho vedenia bežnou alebo strunovou kosačkou. Potom by mal byť vymedzovací drôt položený čo najbližšie k zemi tak, aby sa zabránilo jeho neúmyselnému preseknutiu kosačkou Landroid

M. Vodič na vymedzenie je napájaný veľmi nízkym napätím, takže je úplne bezpečný pre človeka aj pre domáce zvieratá.

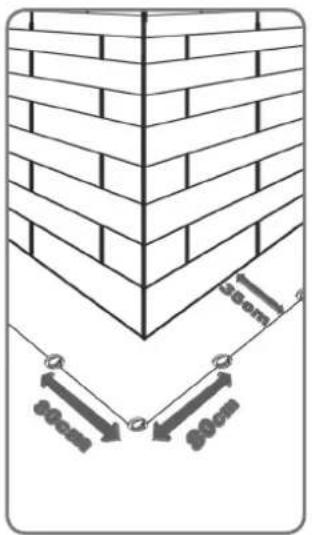

2. Zaistenie vodiča na vymedzenie kolíkmi

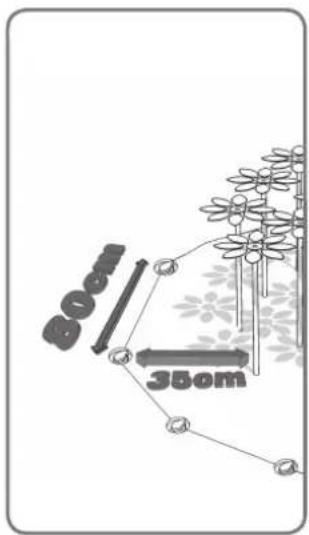

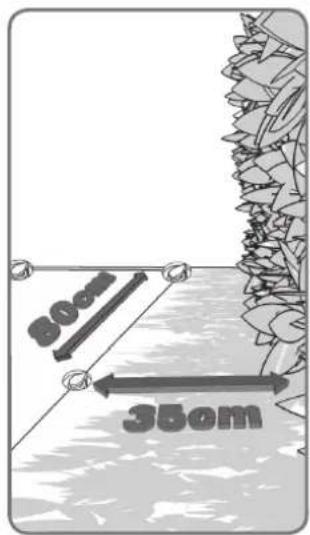

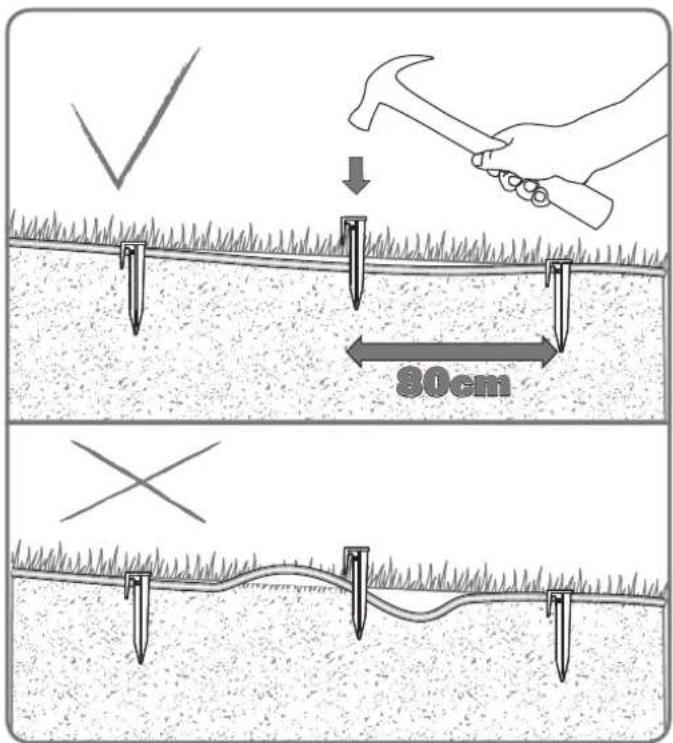

POZNÁMKA: Vymedzovací vodič musí byť vedený medzi kolíkmi priamo a napätý, aby nemal žiadne previsy. Pri pokladaní vodiča na vymedzenie udržujte medzi vodičom a hranicou vymedzenej oblasti pomocou meradla vzdialenosti odstup 35 cm*. Jednotlivé vymedzovacie kolíky by mali byť od seba vo vzdialenosti 80 cm. Na zaistenie správnej inštalácie použite dodané meradlo vzdialenosti. POZNÁMKA: Maximálna povolená dĺžka vymedzovacieho vodiča je 350m.

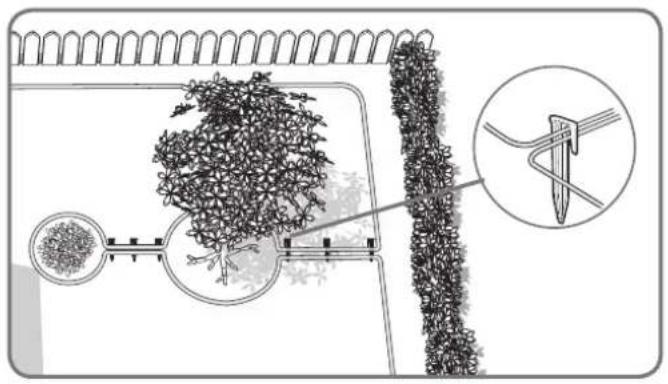

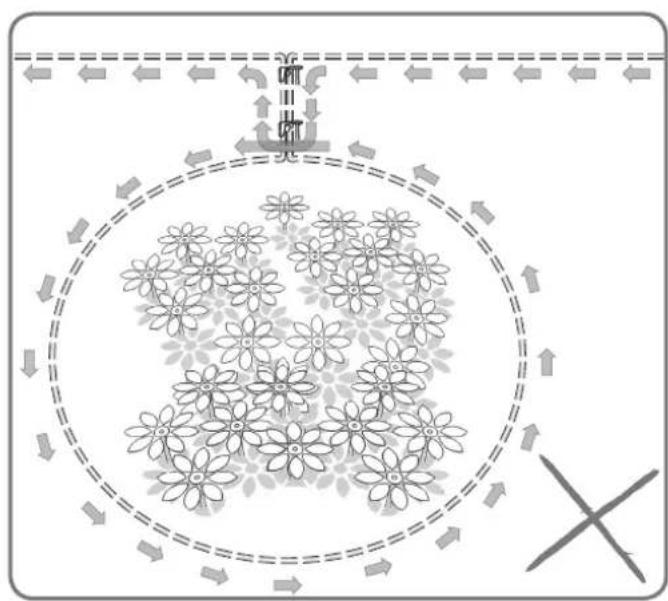

Ak sa vo vnútri vášho trávnika nachádza ostrovček po ktorom si neprajete, aby kosačka Landroid

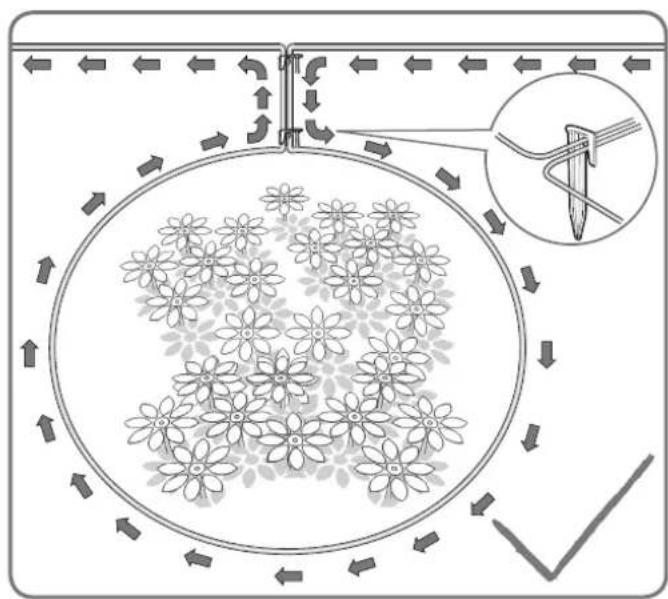

M prechádzala, vymedzovací drôt veďte spôsobom znázorneným na obrázku. Vodič by mal viesť od ohraničenej oblasti smerom k ostrovu a potom naspäť k ohraničenej oblasti. Vymedzovacie vodiče medzi ostrovom a ohraničenou oblasťou by mali byť vedené tesne vedľa seba a uchytené na mieste rovnakým vymedzovacím kolíkom. Počas prevádzky musí mať kosačka Landroid

M možnosť voľne prechádzať cez túto časť vodiča.

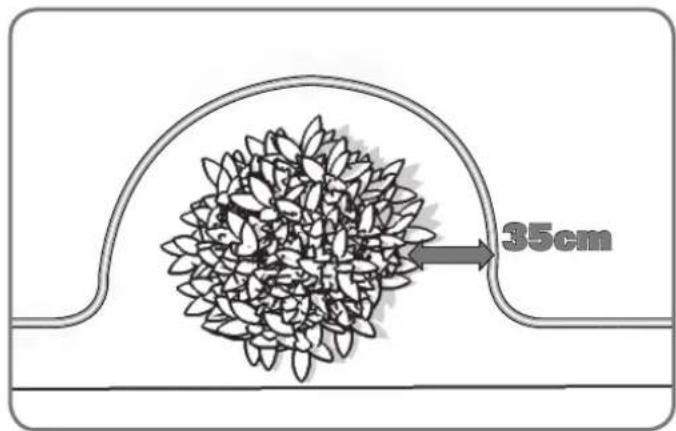

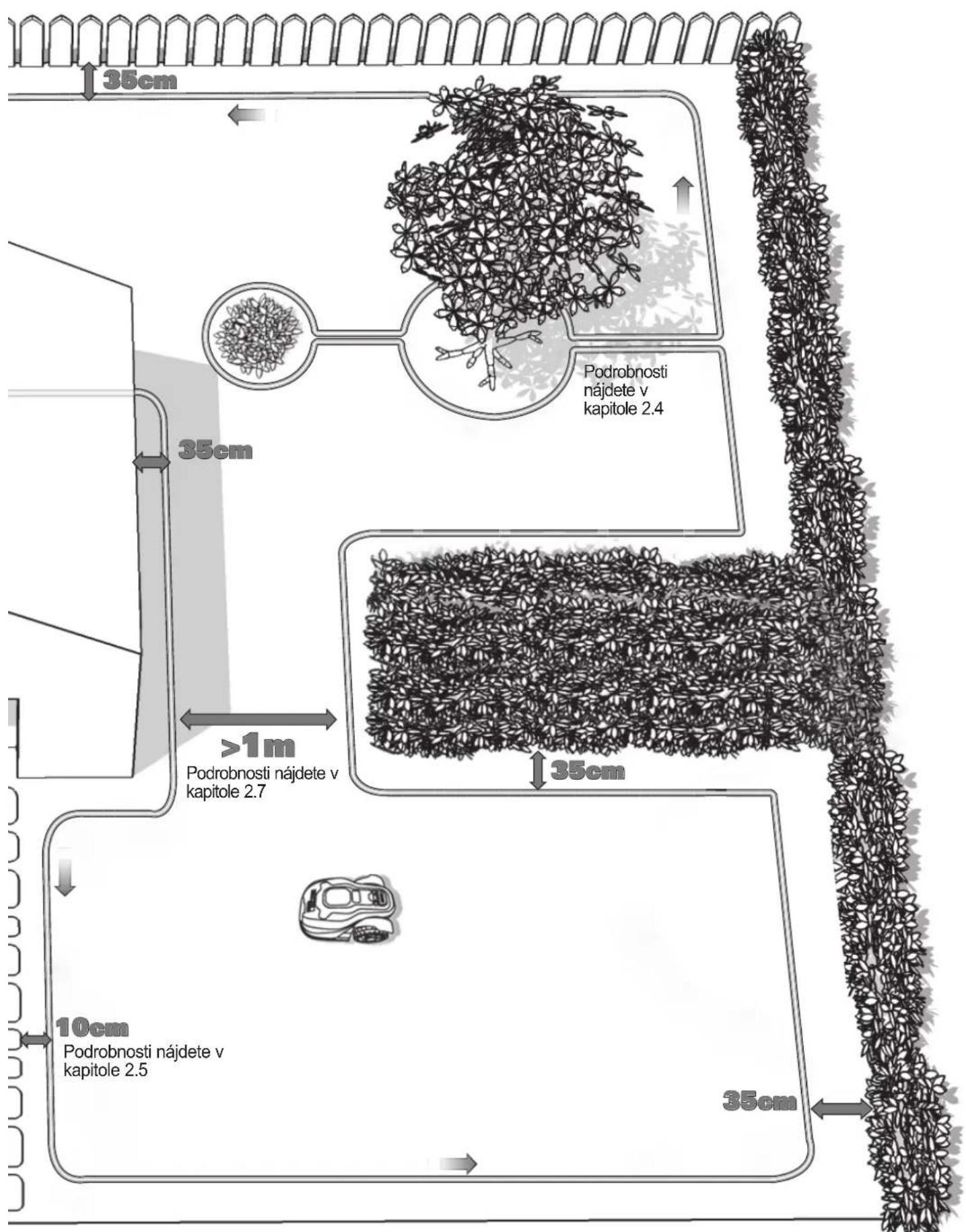

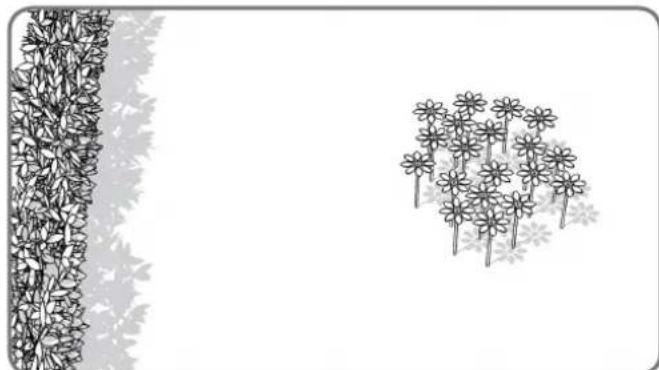

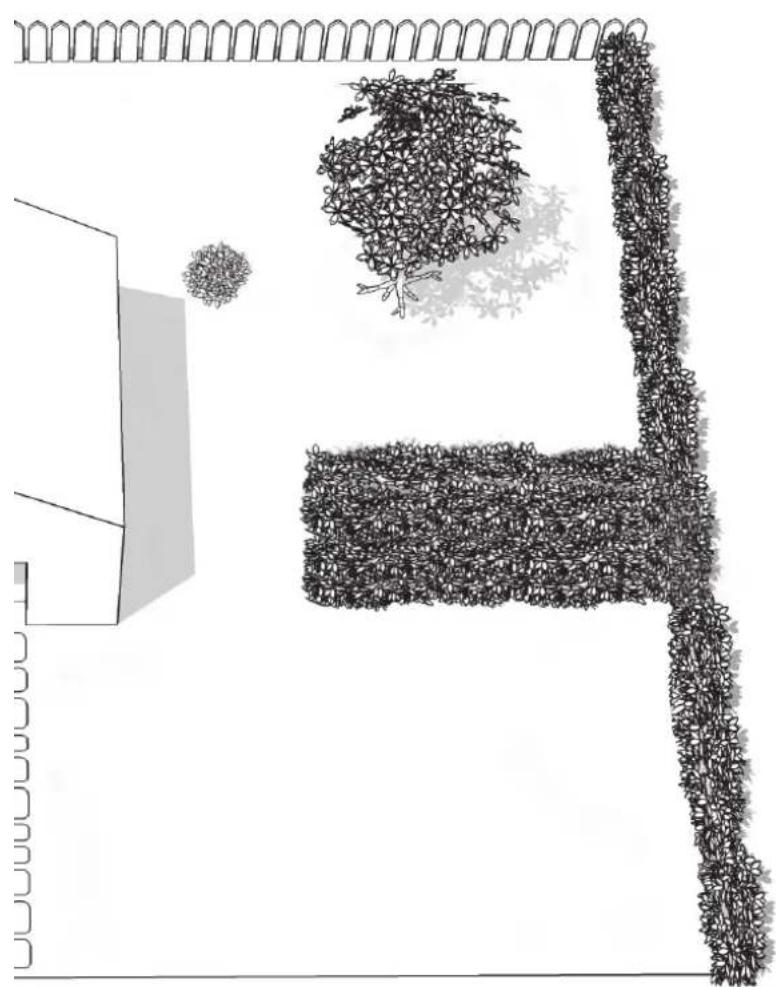

Súčasti, ako sú kvetiny alebo keře, nachádzajúce sa v oblasti v blízkosti vymedzovacieho drôtu, by mali byť súčasťou vymedzenia tak, ako je znázornené na obrázku. 10cm 35cm 35cm 35cm 35cm 35cm 35cm >1m141

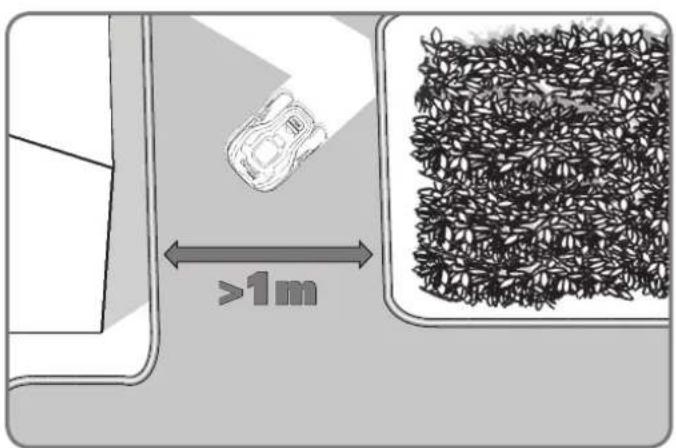

Ak má váš trávnik dve alebo viac samostatných oblastí vzájomne prepojených koridorom, tento koridor musí byť najmenej 1 meter široký. Ak je priechod príliš úzky, kosačku Landroid M zdvihnite a na ďalšiu plochu trávnika prenesiete. Landroid M bude bez problémov vykonávať kosenie trávy v tejto oblasti, ale po vybití akumulátora ho budete musieť k nabíjacej základni preniesť naspäť.

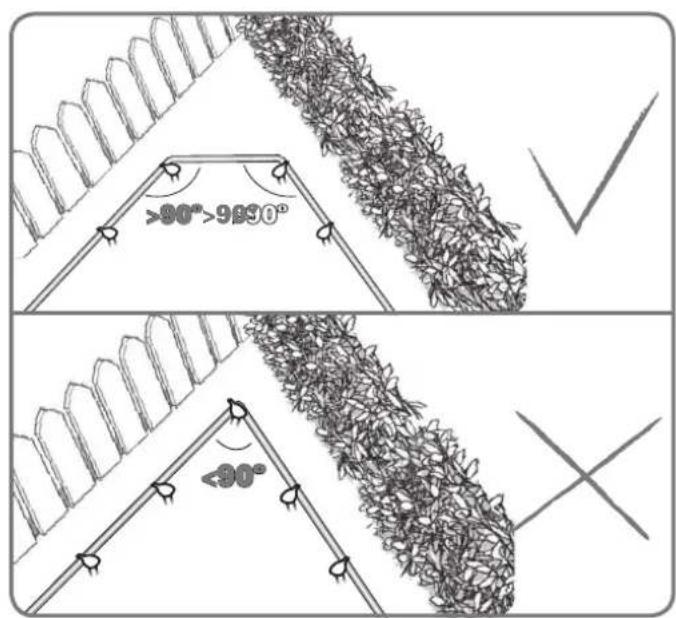

>90º >90º <90º Zaistite, aby bol vymedzovací drôt v každom rohu správne rovno vedený a jeho uhol bol väčší ako 90°.V prípade prekážky, ktorá je na úrovni zeme a je bezpečná pre príjazd kosačky Landroid M, ako sú napríklad príjazdové cesty alebo chodník, je nutné dodržať odstup iba 10 cm*.V prípade dvoch ostrovčekov, ktoré sú veľmi blízko pri sebe, by bolo vhodné viesť vymedzovací drôt podľa spôsobu, ktorý je znázornéný na obrázku. Landroid M sa môže voľne pohybovať cez vodič na vymedzenie medzi ostrovmi a vymedzenou oblasťou kosenia.

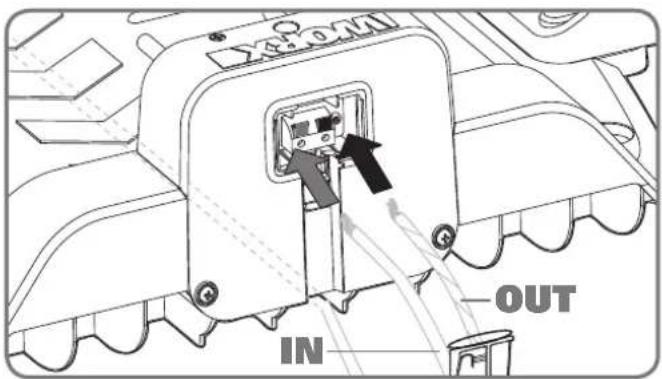

3. Pripojenie základne k vymedzovaciemu vodiču

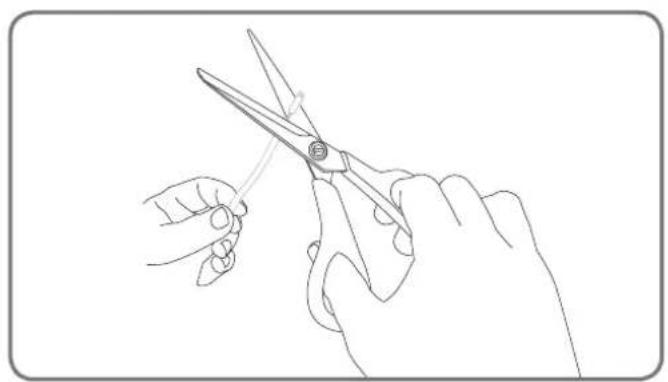

Odstrihnite dva konce drôtu vo vhodnej dĺžke tak, aby dosiahli ku svorke. POZNÁMKA: Príliš veľké zvyšné časti vymedzovacieho drôtu môžu spôsobiť problémy so signálom. Z obidvoch koncov vodiča odstráňte izoláciu.

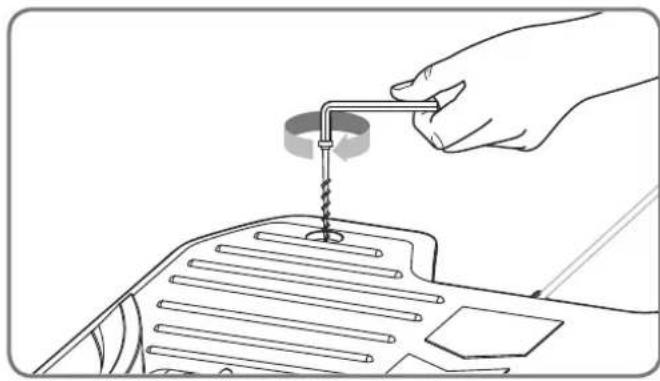

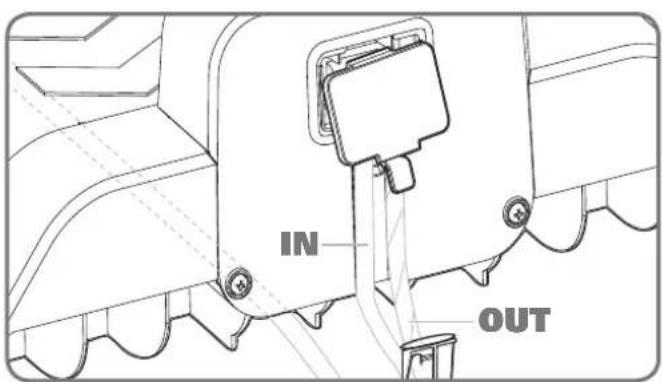

Teraz môžete nabíjaciu základňu napevno uchytiť k zemi utiahnutím dodaných prídržných kolíkov základne dodaným šesťhranným kľúčom. POZNÁMKA: Skontrolujte, či vstupný vodič (IN) vedie priamo do tunela pod nabíjacou základňou.

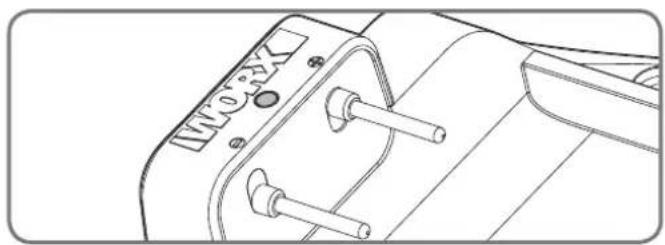

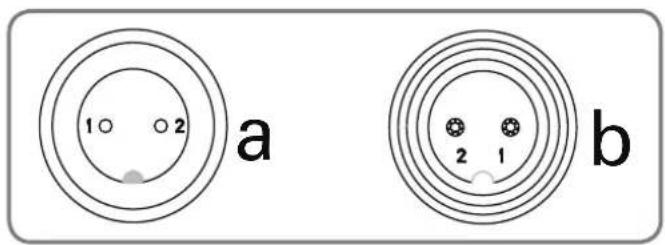

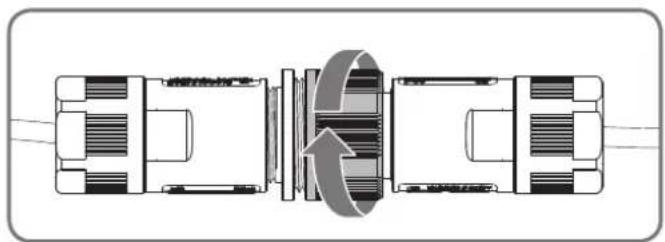

Napájací kábel pripojte k transformátoru a potom do elektrickej sieťovej zásuvky. Ak sa kontrolka LED nerozsvieti, preštudujte si Príručku na programovanie a odstránenie porúch.Pri pripájaní vyrovnajte výrez na konektore napájacieho kábla (a) s drážkou na konektore transformátora (b). V prípade, že sa napájací kábel nachádza v pracovnej oblasti, môžete ho podľa potreby zasypať. Skontrolujte prevádzkový stav kontrolky LED a uistite sa, či je spojenie v poriadku.

Kontrolka LED Prevádzkový stav Postup Svieti neprerušovane zelená Vymedzovací drôt je úspešne spojený; úplne nabité

Svieti neprerušovane zelená a súčasne je na displeji hlásenie “outside working area” (mimo pracovnú oblasť) Vymedzovací drôt je spojený nesprávnym smerom. Preveďte kontrolu a dva konce vymedzovacieho drôtu spojte opačne. Zelená kontrolka bliká Napájací zdroj je úspešne pripojený, ale vymedzovací drôt je pripojený nesprávne. Preveďte kontrolu a vymedzovací drôt rozpojte a opäť pripojte. Červená kontrola svieti: Prebieha nabíjanie. /144

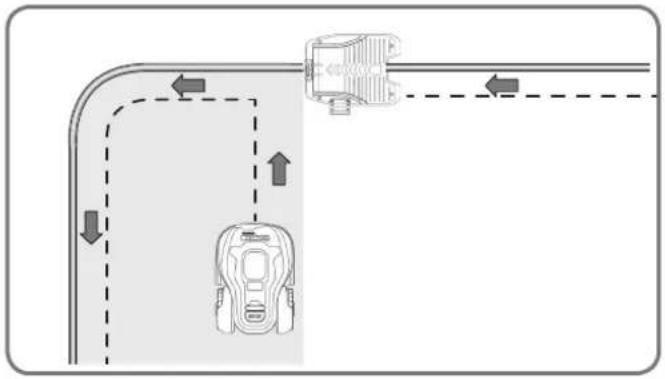

M vráti do nabíjacej základne a ak to bude potrebné, zmeňte umiestnenie vodiča na vymedzenie. Ak sa Landroid

M úspešne vráti do nabíjacej základne, znamená to, že inštalácia bola úspešne dokončená! Teraz sa váš Landroid

nachádza mimo vymedzenú oblasť, nebude sa pohybovať a na displeji sa zobrazí hláška chyby "outside working area" (mimo vymedzenú oblasť kosenia). V takom prípade ho presuňte do vymedzenej oblasti a postupujte podľa kroku 4,2.

nachádza vo vnútri vymedzenej oblasti, ale na displeji je zobrazené “outside working area” (mimo vymedzenú oblasť kosenia) a svieti kontrolka LED, znamená to, že ste nesprávne pripevnili koniec vymedzovacieho vodiča. Vodiče len medzi sebou vymeňte.

M by mala zostať stále zapnutá. Ak ju niekedy budete potrebovať vypnúť, uistite sa, či ste ju pred opätovným spustením umiestnili do vymedzenej oblasti na kosenie.

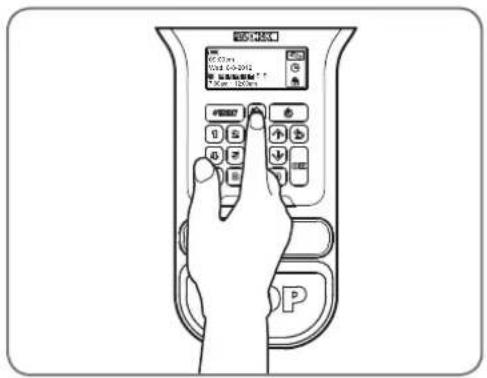

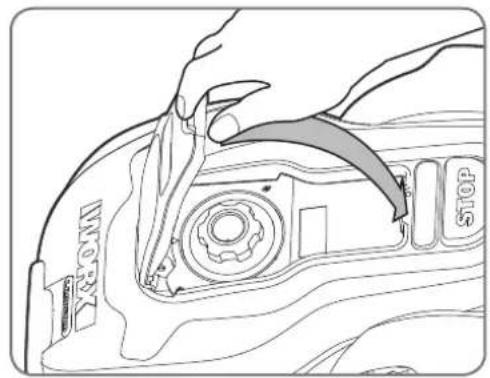

4. Spustenie a skúška inštalácie

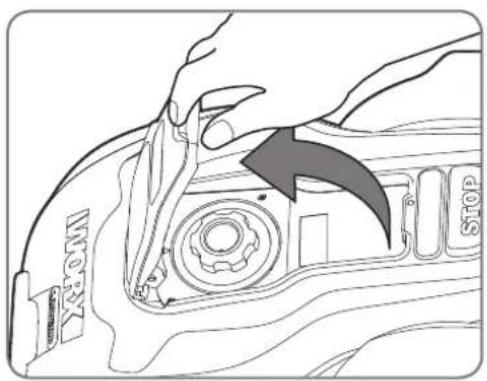

M umiestnite vo vnútri pracovnej plochy, len niekoľko metrov od základnej časti nabíjacej základne.

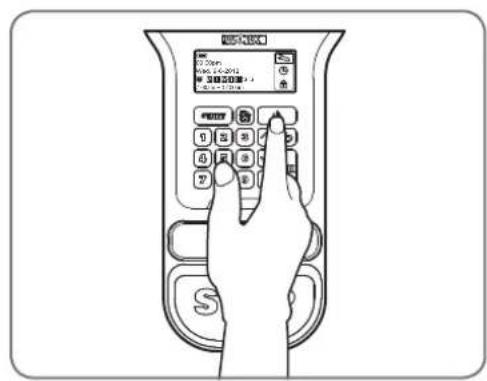

Prvé zapnutie vašej kosačky Landroid

M je veľmi vzrušujúce.145

Programování Po dokončení inštalácie si prečítajte Príručku k programovaniu a odstraňovaniu porúch, ktorá je súčasťou balenia, kde nájdete postup, ako programovať vašu kosačku Landroid

M je určený na údržbu vášho trávniku počas celej sezóny na presne stanovenú výšku, ale nie je určený na úpravu bujnej a neudržiavanej zelene. Pred prvým zapnutím by ste mali,

1. Trávnik pokosiť na požadovanú výšku.

2. Skontrolujte, či je pracovná oblasť zbavená nežiadúcich predmetov, ako sú hračky a konáre...

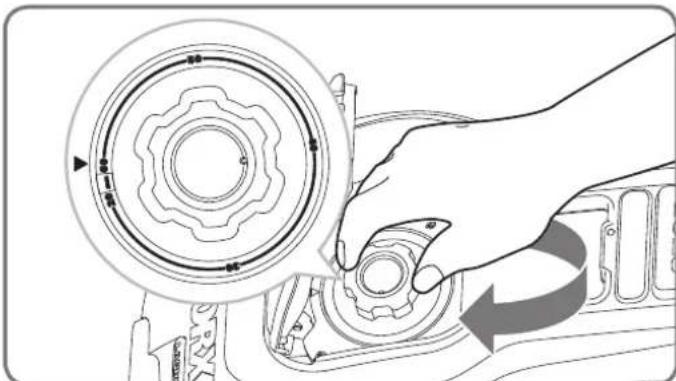

3. Pri prvom kosení nastavte výšku na najvyššiu úroveň a potom ju upravte na vami požadovanú výšku trávnika.

Na budúci rok na jar začnite používať Landroid

M skôr, keď je tráva ešte stále krátka, aby ste sa vyhli prípravnému koseniu.146

Udržujte ostré Pri manipulácii s čepeľami vždy používajte rukavice Landroid

M nevykonáva kosenie trávy rovnakým spôsobom ako ostatné kosačky. Jej čepele sú ostré ako britva na všetkých 2 hranách a na dosiahnutie maximálnej reznej kapacity rotujú v oboch smeroch. Každá čepeľ vašej kosačky Landroid

M je nutné rezné čepele pravidelne otáčať na použitie novej reznej hrany. Ak je vaša kosačka Landroid

M naprogramovaná na každodenné kosenie trávnika, potom bude nutné otáčať rezné čepele, aby ste dosiahli najlepšie výsledky každý mesiac. Životnosť každej reznej čepele je pri každodennom kosení až 2 mesiace. Ak sú nože tupé a opotrebované, mali by byť nahradené za nové, dodané s vašou kosačkou Landroid

M. Náhradné nože sú k dispozícii tiež u vášho najbližšieho predajcu WORX. Údržba Váš Landroid

M je navrhnutý a vyrobený tak, aby mohol byť nechaný vo vonkajšom prostredí bez ohľadu na nepriaznivé podmienky. Stačí pravidelne čistiť kryt kosačky od nánosov trávy a vaša kosačka Landroid

M tak bude pre vás pripravená kosiť bez akýchkoľvek problémov, každý rok, sezónu za sezónou. Kosačku Landroid

M alebo nabíjaciu základňu neoplachujte vysokotlakovou umývačkou. Mohlo by dôjsť k poškodeniu stroja, batérie alebo nabíjačky. Svoj PIN kód si zaznamenajte na tomto mieste: Uskladnenie na zimu Aj keď to nemusí byť jednoduché, odporúčame vám v zimnom období uskladniť kosačku Landroid

M v kôlni alebo v garáži. Pred uložením preveďte úplné nabitie akumulátora vašej kosačky Landroid

M, aby bol chránený pred poškodením. Potom môžete konektor odpojiť od nabíjacej základne. Dobrá rada k predĺženiu životnosti akumulátora je jeho pravidelné dobíjanie v zimnom období. Odporúčame vám v zimnom období zakryť základňu nylonovým poťahom. Bezpečnosť Vaša kosačka Landroid

M je pre človeka aj pre domáce zvieratá bezpečná. Po prvé, medzi vonkajším okrajom stroja a reznými čepeľami má veľký priestor. Okrem toho pri zdvihnutí stroja zo zeme senzory sklonu okamžite rezné čepele zastavia. Zaistenie Vaša kosačka Landroid

M je chránená kódom PIN. Tento kód PIN bráni pred jej použitím neautorizovanými osobami. Hneď ako bude presunutá mimo vymedzenú oblasť kosenia, nebude ju možné znovu pustiť bez znalosti PIN kódu. Znamená to tiež, že nebudete môcť svoju kosačku Landroid

M zapnúť, ak zabudnete PIN kód! Odporúčame vám, aby ste si svoj PIN kód zaznamenali pre budúce použitie. Ešte lepšie bude, ak si zaregistrujete Landroid

M on-line na www. worxLandroid.com a svoj PIN kód si tu zaznamenáte. Tak budete mať prístup ku svojmu kódu PIN, kedykoľvek budete potrebovať
