Type de produit	Tondeuse robot
Marque	Worx
Modèle	Turbine WG546 (Landroid M)
Alimentation	Batterie rechargeable via station de charge (adaptateur secteur 15 m)
Pente maximale	35 % (20°) pour la tonte
Zone de travail maximale	350 m de câble périmétrique
Largeur de couloir minimale	1 mètre
Distance fil-barrière au bord	35 cm (standard), 10 cm (obstacles sans danger)
Distance fil-barrière pour allée gravier	35 cm
Nombre de lames	2 bords coupants par lame, lames rotatives bidirectionnelles
Fréquence de retournement des lames	Tous les mois (si tonte quotidienne)
Durée de vie d'une lame	Jusqu'à 2 mois en usage quotidien
Code PIN	Protection par code PIN personnalisable (défaut 0000)
Capteurs de sécurité	Capteurs d'inclinaison arrêtant les lames en cas de soulèvement
Station de charge	Base avec bornes IN/OUT, chevilles de fixation
Contenu de l'emballage	Landroid M, station de charge, chevilles, lames de rechange, bobine de fil, piquets, adaptateur, clé hexagonale, guide d'installation, jauge de distance
Entretien	Nettoyage régulier des dépôts d'herbe, affûtage des lames, stockage hivernal avec batterie chargée
Garantie	Conditions de garantie incluses dans l'emballage

FOIRE AUX QUESTIONS - Turbine WG546 WORX

Comment installer le câble périmétrique sur une pente ?

Le câble supérieur ne doit pas être placé sur des pentes supérieures à 35% (20°) et doit être à au moins 35 cm des obstacles. Le câble inférieur ne doit pas dépasser 25% (15°) et doit être à 45 cm des obstacles.

Que faire si l'écran affiche "hors de la zone de coupe" alors que le robot est dans le périmètre ?

Cela signifie que les extrémités du câble périmétrique sont inversées. Débranchez et rebranchez les fils dans le bon sens (IN sur la borne rouge, OUT sur la borne noire).

Comment changer les lames du robot tondeuse ?

Portez des gants de protection. Chaque lame a deux bords coupants ; retournez-la pour utiliser l'autre côté. Si elle est usée, remplacez-la par une lame de rechange fournie. Suivez les instructions du manuel pour démonter et remonter les lames.

Quelle est la distance minimale entre le fil-barrière et un obstacle rigide ?

Pour un obstacle rigide comme un mur, laissez 35 cm entre le fil et l'obstacle. Si l'obstacle est bas (ex. allée au même niveau), 10 cm suffisent.

Comment programmer le robot tondeuse ?

Reportez-vous au Guide de programmation et de dépannage inclus. Vous pouvez régler les horaires de tonte via le panneau de commande. Le robot tonde fréquemment pour maintenir la pelouse en bonne santé.

Que faire en cas d'oubli du code PIN ?

Notez votre code PIN sur la page prévue dans le manuel ou enregistrez-le sur le site www.worxlandroid.com. Si vous l'oubliez, vous ne pourrez pas redémarrer le robot hors du périmètre.

Le robot tondeuse peut-il tondre des pentes ?

Oui, il peut monter des pentes jusqu'à 35% (20°). Les pentes plus raides doivent être exclues de la zone de travail.

Comment entretenir le robot pour l'hiver ?

Rechargez complètement la batterie, débranchez la station de charge et rangez le robot dans un endroit sec. Rechargez la batterie régulièrement pendant l'hiver pour prolonger sa durée de vie.

Quelle est la longueur maximale du câble périmétrique ?

La longueur maximale autorisée est de 350 mètres. Veillez à ne pas la dépasser pour éviter des problèmes de signal.

Comment tester l'installation après avoir posé le câble ?

Placez le robot à l'intérieur du périmètre, à quelques mètres de la station. Ouvrez le couvercle, appuyez sur le bouton d'alimentation, entrez le code PIN (0000 par défaut), puis fermez le couvercle. Le robot doit retourner automatiquement à la station.

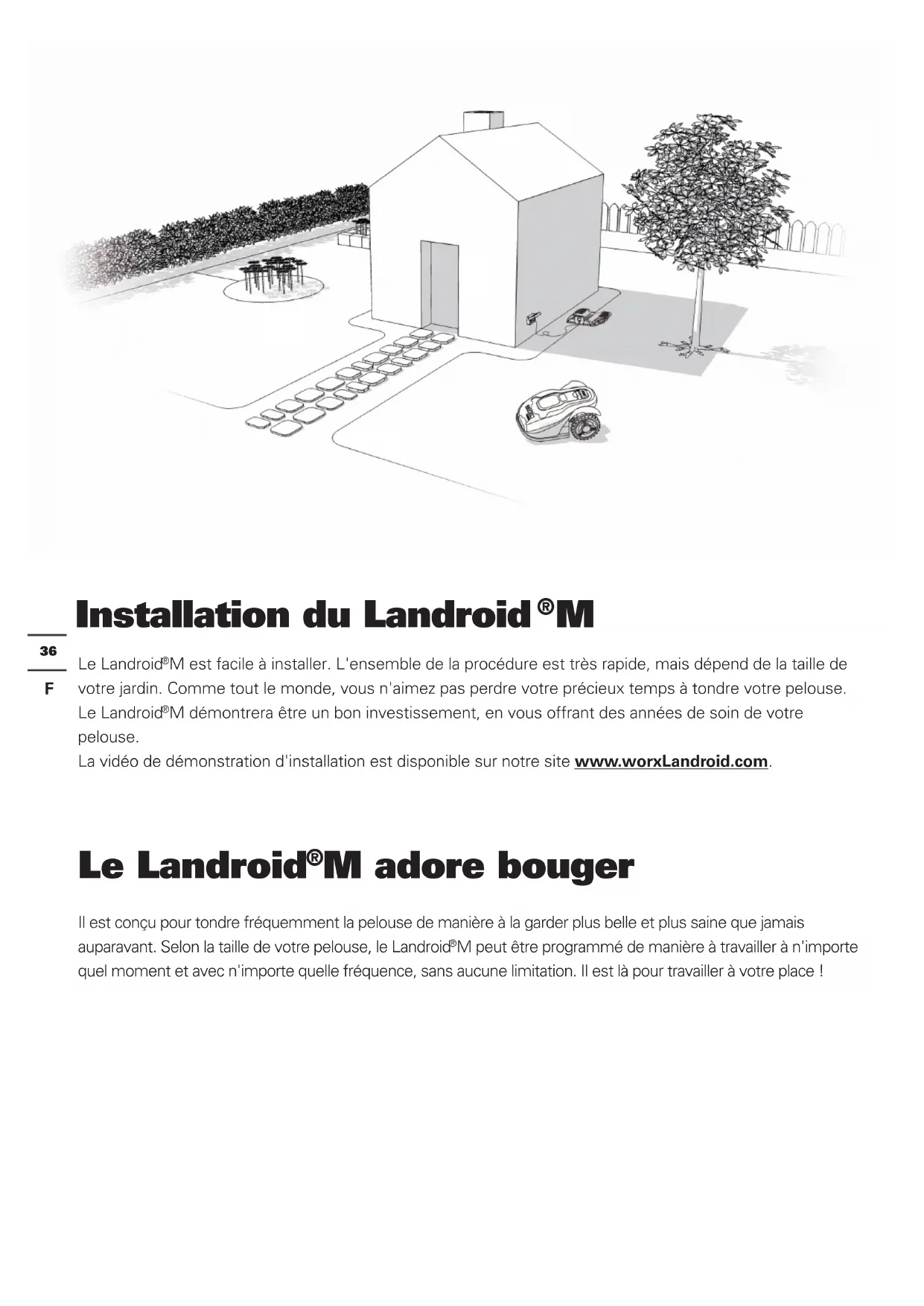

MODE D'EMPLOI Turbine WG546 WORX

Guide d'installation F P36

Le Landroid®M est facile à installer. L'ensemble de la procédure est très rapide, mais dépend de la taille de votre jardin. comme tout le monde, vous n'aimez pas perdre votre précieux temps à tandre votre pelouse. Le Landroid®M démontrera être un bon investissement, en vous offrant des années de soin de votre pelouse.

La video de démonstration d'installation est disponible sur notre site www.worxAndroid.com.

Le Android®M adore bouger

Il est concu pour tandre fréquèment la pelouse de manière à la garder plus belle et plus saine que jamais aparavant. Selon la taille de votre pelouse, le Android®M peut êtreprogrammé de manière à travailler à n'importe quel moment et avec n'importe qu'elle fréquence, sans aucune limitation. Il est là pour travailler à votre place !

Préparation

Contenu

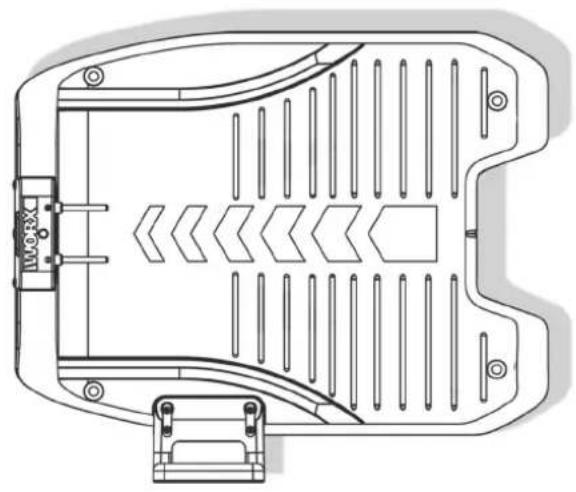

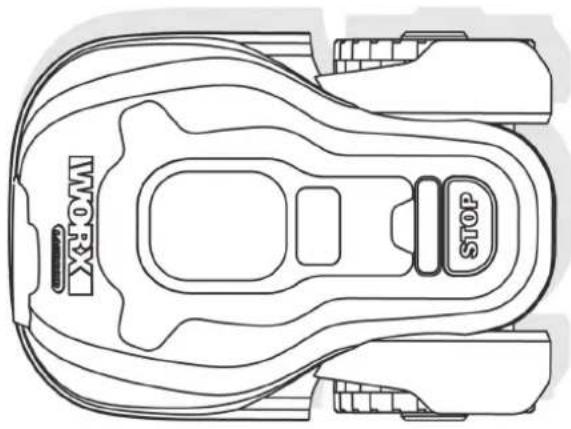

Landroid®MSation de ch

Chevilles de rétention de la base

Lames de rechange

Bobine de fil de bord

Chevilles de bord

Adaptateur d'alimentation

Clé hexagonale

Notice originale
Guide d'installation

Jauge de distance du fil-barrière

Guide de
programmation et
de depannage
Conditions de garantie

De votre garage

Ciseaux Marteau

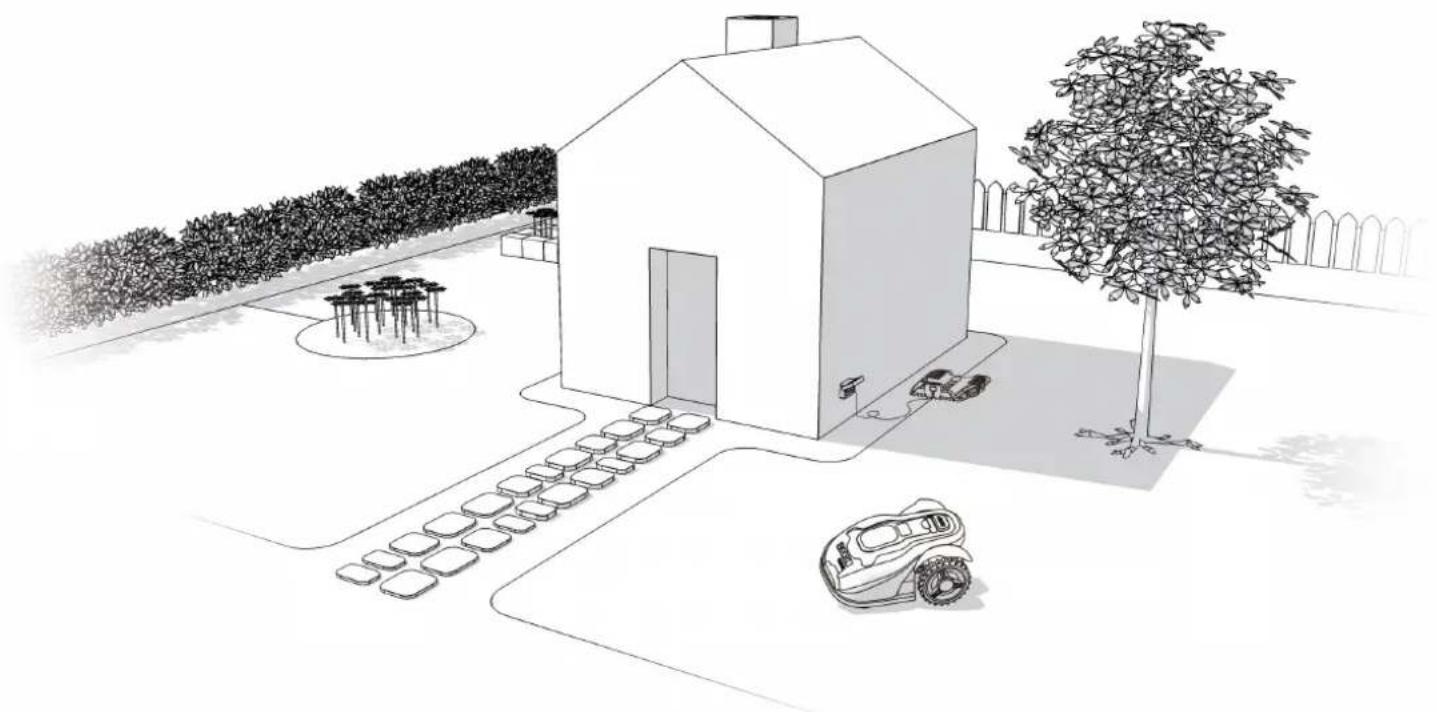

La nouvelle demeure du Android®M: votre jardin

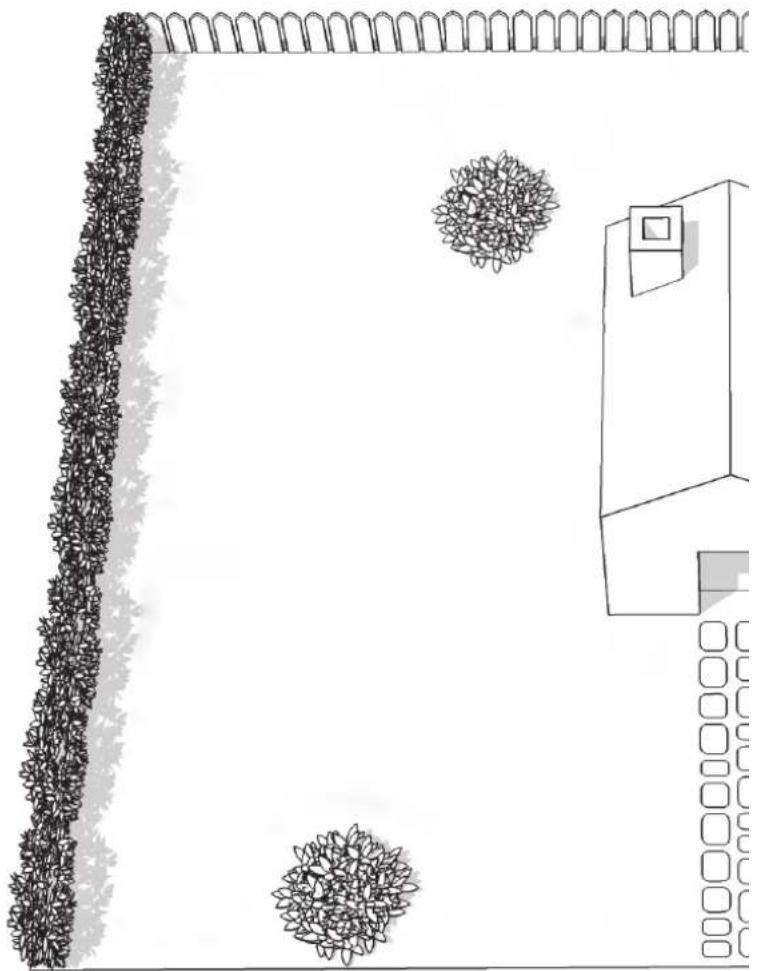

Pour commencer, examinons en détaill ce qui sera la nouvelle demeure de vote LandroidM: votre jardin. Faisons le tri entre les endroits où il pourrait aller et les endroits qu'il devra éviter.

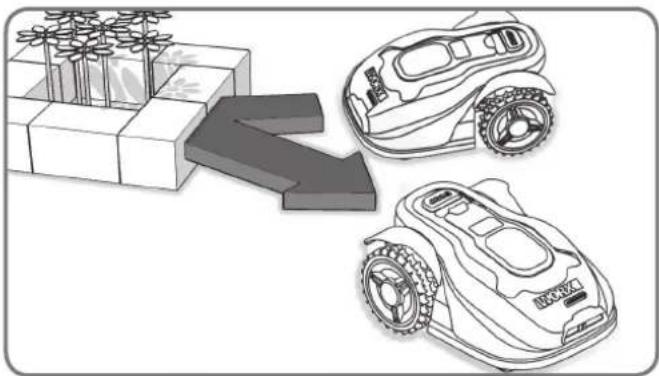

Obstacles sans danger

Lorsqu'il heurte un obstacle rigide et stable dont la hauteur est supérieure à 15 cm (ex: un mur ou une barrière), le Landroid®M s'arrête et s'en écarte.

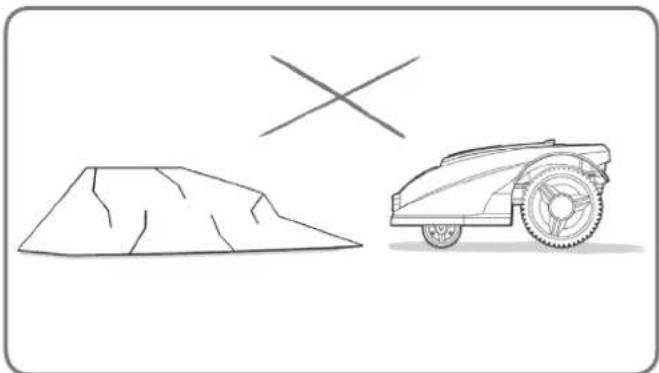

Rochers

Les rochers suffisamment lourds pour ne pas etre déplacés par le LandroidM ne constituent pas des obstacles a risque. Cependant, si un rocher comporte un plan incline sur lequel le Landroid M risquerait de monter, enlevez-le ou excluez-le de la zone de travail.

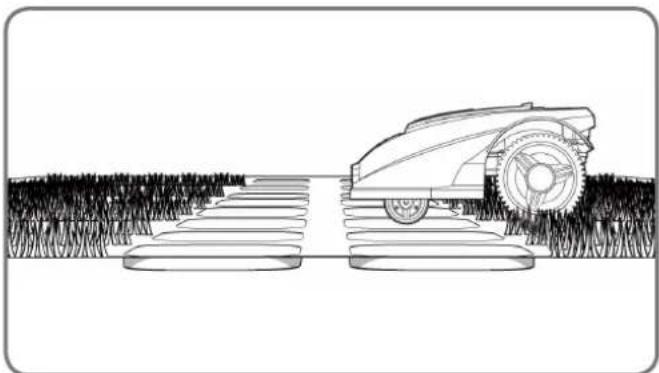

Allees

Si les allées sont au même niveau que le gazon et ne comportent aucune surface saillante, le Landroid®M peut passer dessus en toute sécurité. Si vous souhaitez que le Landroid®M évite une allée, un espace de 10cm^* suffit entre l'allée et le fil-barrière.

Si l'allée est recouverte de gravier, ne laissiez pas le Landroid M rouler dessus: pour mesurer une distance de 35~cm^* entre le fil et le bord.

• C'est la distance recommende. Utilisez la jauge de distance foumie pour assurer une bonne installation.

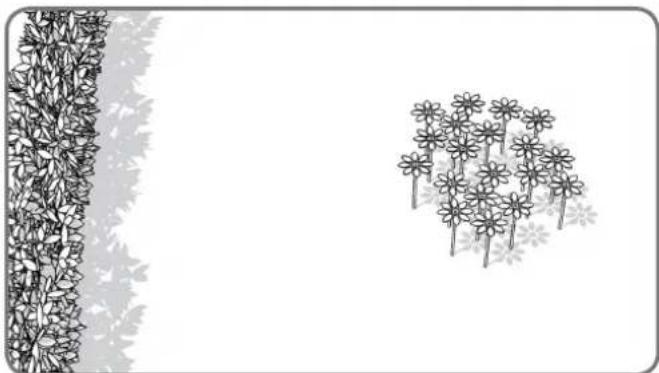

Parterres, bassins, etangs...

Il va de soi que vous ne voulez pas que le Landroid®M tonde vos fleurs, de même que vous ne souhaitez pas le voir tomber dans l'eau! Ces endroits sont donc à éviter.

Creux et bosses

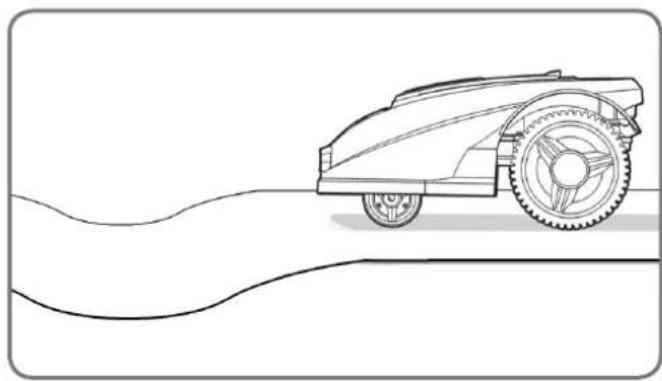

Dans le cas de creux importants ou de bosses volumineuses, vérifie s'il existe un risque que la lame touche le sol; si c'est le cas, réduisez l'inclinaison des pentes ou excluez cette surface de la zone de travail du Landroid®M.

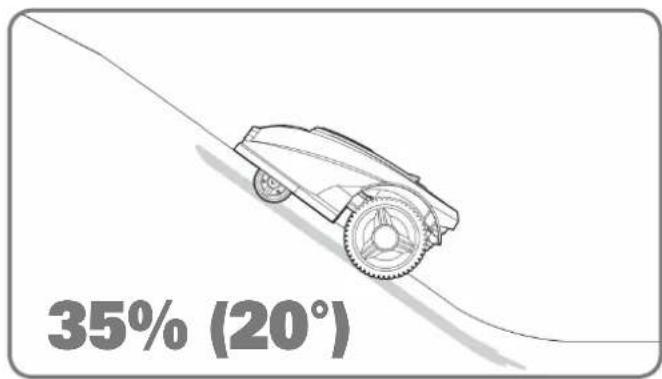

Pentes

Le Landroid®M est en mesure de monter des pentes de 35% (20^) ; toute pente plus raide doit donc être évitée.

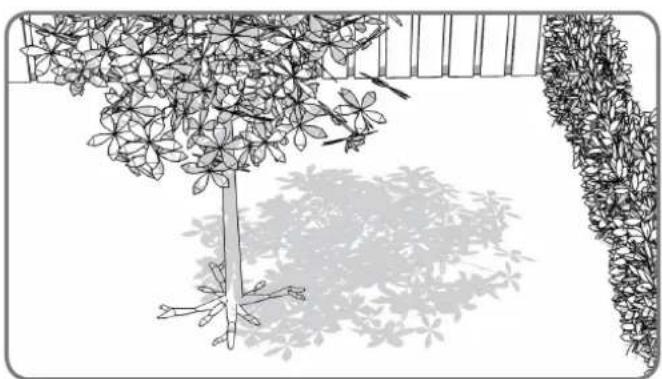

Arbres

Si des racines dépassent du sol, il est cependant préférible que le Landroid M évite cette zone car il risquérait d'abîmer les racines.

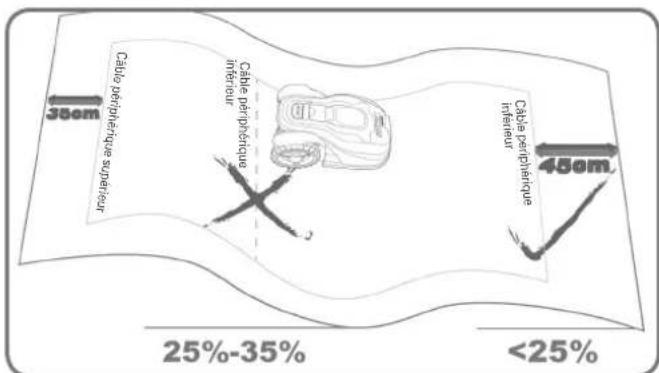

Pose du cable péripérisque sur les pentes

Le cable péripérisque supérieur NE DOIT PAS est place sur des pentes plus raides que 35% (20^) . Le cable péripérisque supérieur doit être place à une distance d'au moins 35 cm des obstacles. Le cable péripérisque inférieur NE DOIT PAS est place sur des pentes plus raides que 25% (15^) . Le cable péripérisque inférieur doit être place à une distance d'au moins 45cm des obstacles lorsqu'il est positionné sur une pente à 25% .

Installation

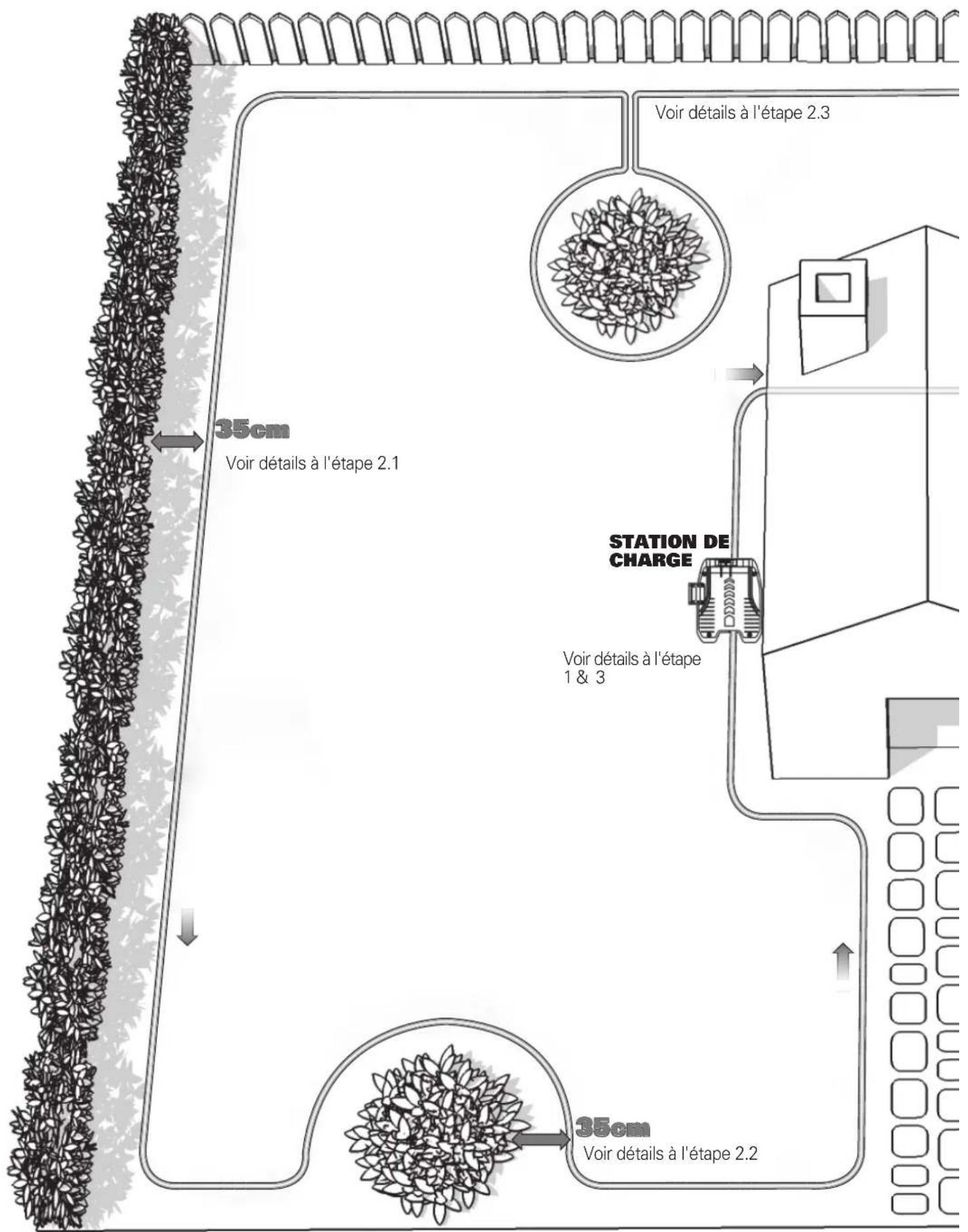

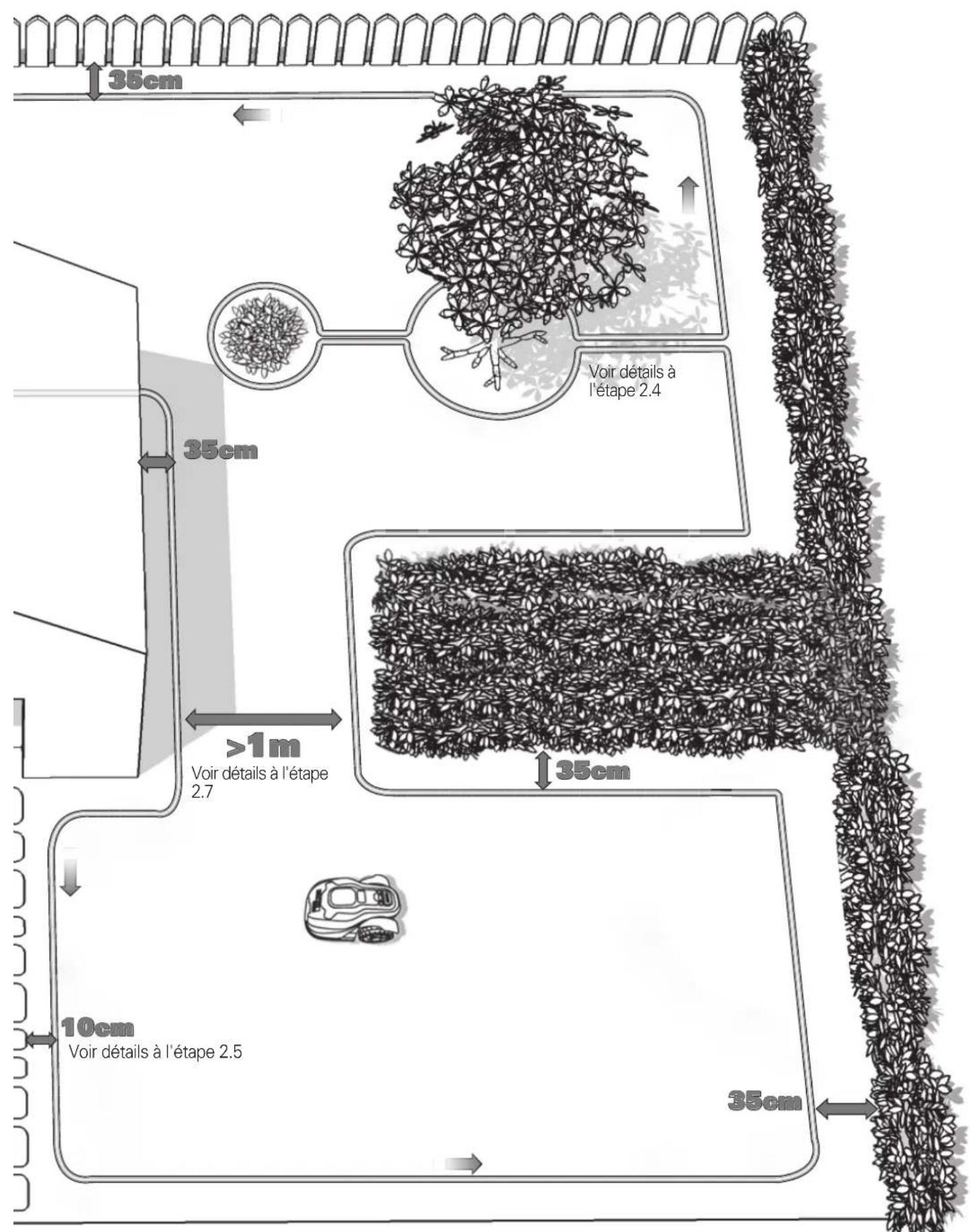

Votre Landroid M a besoin de savoir ou il est censé tondre. Il est donc indispensable de délimiter sa zone de travail grâce au fil fourni, qui constituya uneASFde barriere invisible. Ce fil permettra également de guider le Landroid M vers son socle de recharge.

Si vous voisin utilise également un Android M, laissez un espace d'au moins 0.5 m entre le fil-barrière et la propriété voisine.

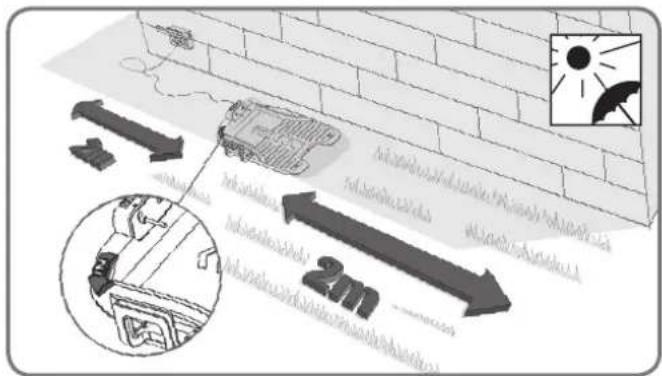

1. Mise en place de la station de charge

Tout d'abord, trouvez un endroit pour la station de charge, en tenant compte de la position de votre prise extérieure, etant donne que la station ne dispose que d'un cordon d'alimentation de 15m

REMARQUE: Le transformateur et la prise électrique ne doit enaucun cas être exposés à l'humidité.

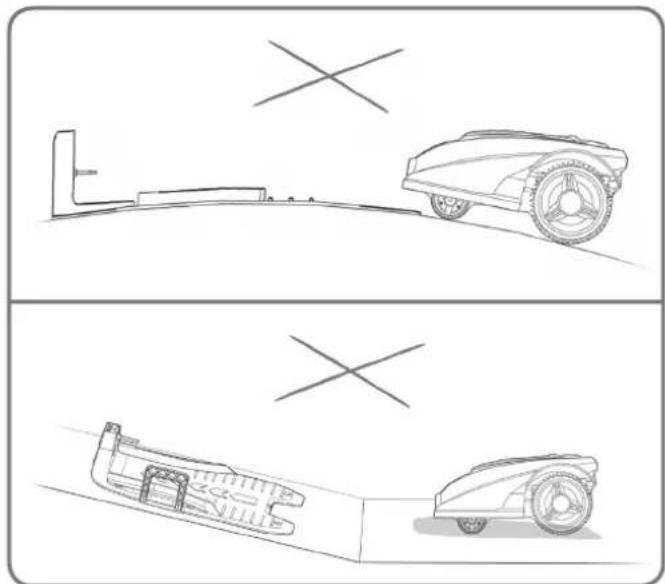

1.1

La station de charge doit être placee le long d'une ligne droite, avec la flèche « IN » pointant vers la pelouse. Laissez 2 m de distance sans obstacles aussi bien devant que derrière la station de charge. Mettez-le à l'ombre si possible: les batteries se rechargent很好地 dans un endroit frais.

Assurez-vous que votre Landroid®M puisse circuler une surface plane, exémente d'obstacles.

1.2

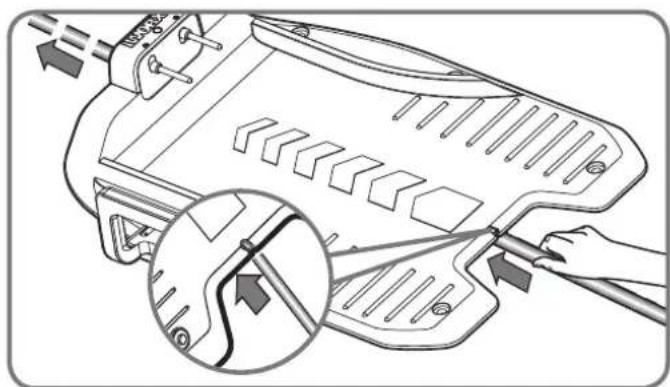

Faites passer le cable péripérisque à travers le tunnel sous la base de chargement.

2. Pose du fil-barrière

Lors de la première fixation du cable péripérisque, il est recommendé d'utiliser une tondeuse traditionnelle ou un coupe-bordure pour couper l'herbe le long de la limite. Puis, le cable peut être posé le plus pres possible du sol pour éviter que le Android®M ne le coupe accidentellement. Le fil-barrière est electrifié avec une tension très basse et est donc totally inoffensif pour les personnes et les animaux domestiques.

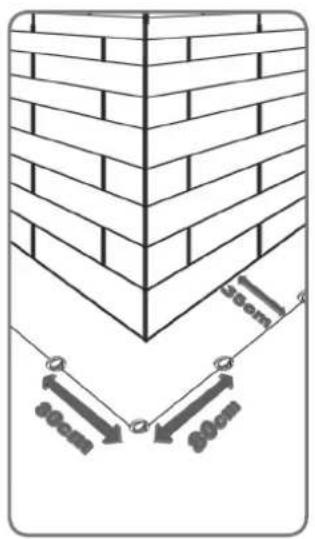

2.1

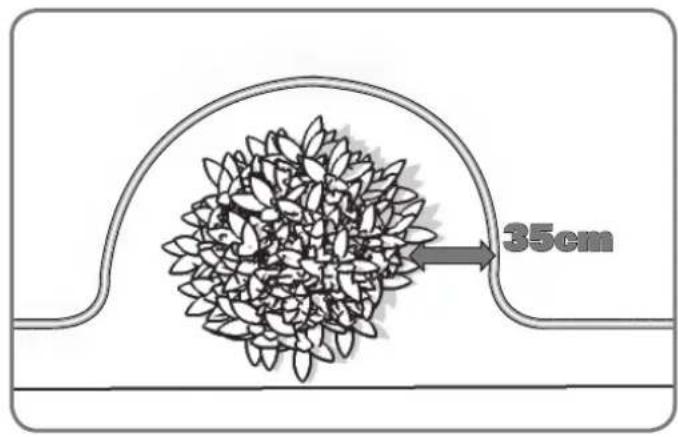

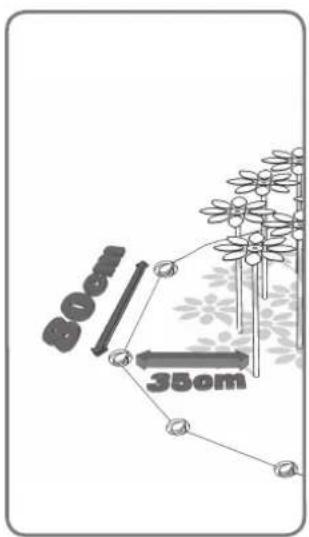

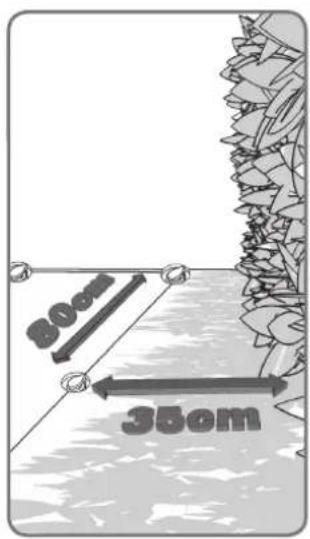

Lors de la pose du fil-barrière, laissez un espace de 35 cm* entre le fil et le bord (utilisez la jauge de distance).

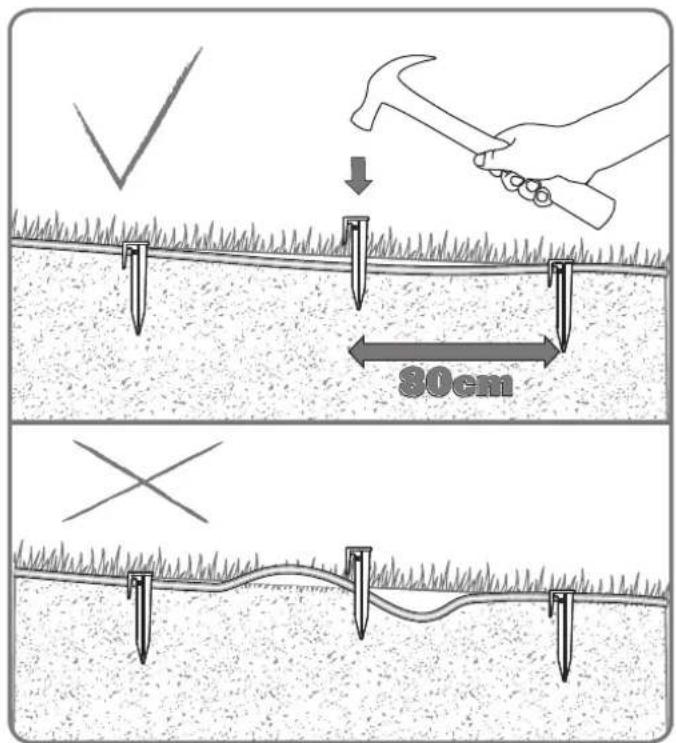

Les piquets doivent etree spacés d'au moins 80 cm.

Utilise la jauge de distance fournie pour assurer une bonne installation.

REMARQUE: La longueur maximale autorisée pour le cable péripérisque est de 350m.

REMARQUE: Le fil doit être bien tendu entre chaque piquet: il ne doit pas y avoir de mou.

2.2

Des éléments, tels que des fleurs ou des arbustes se trouvant pres de la limite de toute, devrait faire partie de la limite, comme indiqué sur l'image.

2.3

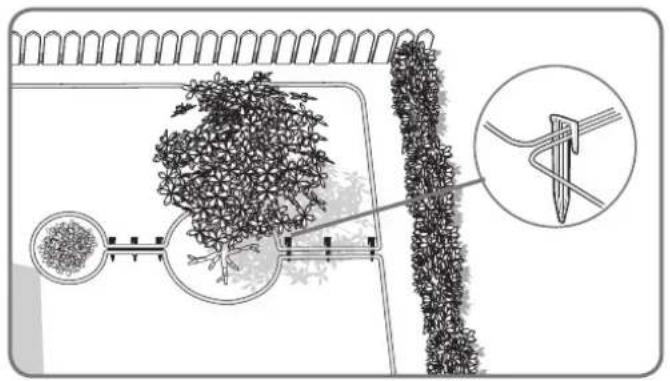

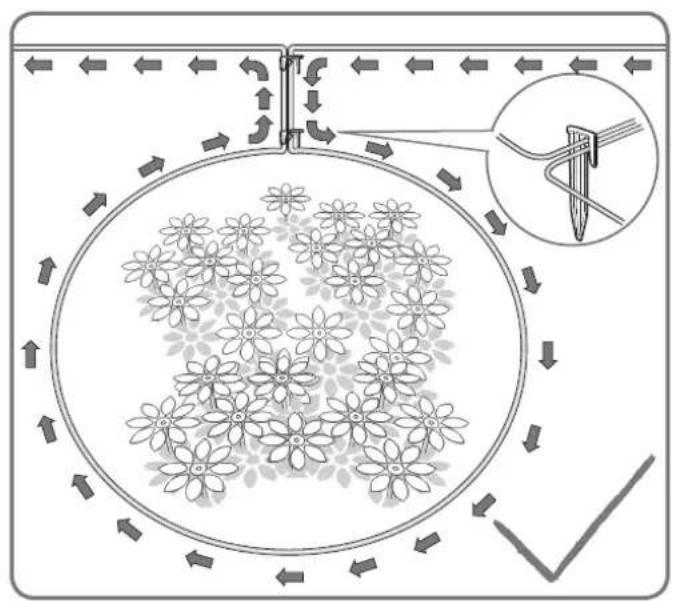

En cas d'ile à l'intérieur de votre pelouse où vous ne souhaitez pas que votre Landroid³M aille, veuilles suivre le chemin, tel qu'indiqué sur l'image pour fixer votre cable.

Le fil-barrière doit partir à angle droit du bord de la pelouse en direction de l'ilot, faire le tour de celui-ci puis repartir en ligne droite vers le bord. Les deux portions de fil entre l'ilot et le bord doivent être très proches l'une de l'autre et être fixées sous le même piquet. Au cours du travail, le Android®M pourrait ainsi passer librement par-dessus cette partie du fil.

2.4

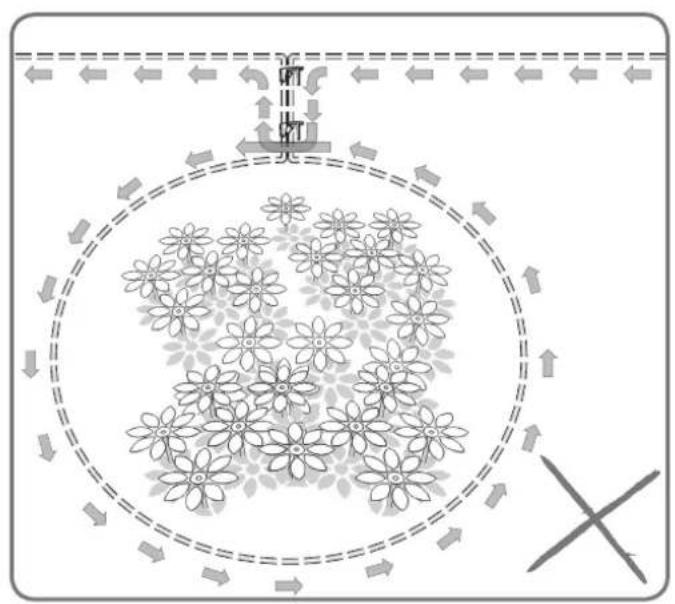

En cas de cas de deux iles proches l'une de I'autre, il conviendrait d'etendre le cable tel qu'ilustré sur I'image.

Le Landroid M peut se déplacer librement sur le cable péripérisque entre les illes et la limite de tonte.

2.5

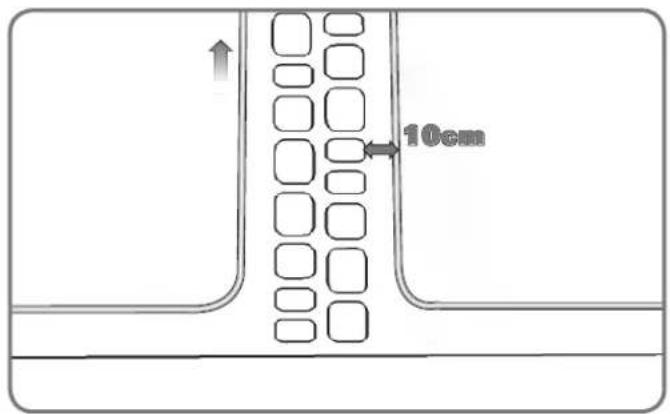

Dans le cas d'obstacles situés au niveau du sol et ne représentant pas de danger pour le Landroid®M (ex: un trottor ou une allée), un espace de 10cm^* suffit.

2.6

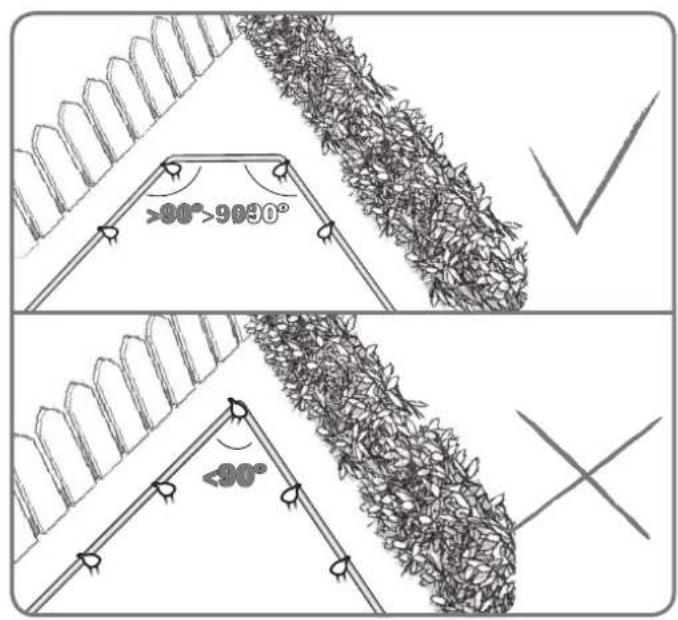

Assurez-vous que le cable péripérisque est parfaitement droit à chaque coin, et que l'angle du cable péripérisque est supérieur à 90^ .

2.7

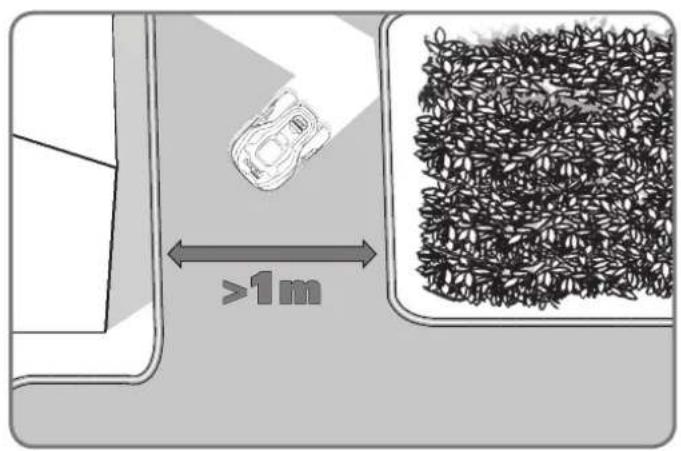

Si la pelouse est divisée en deux parties ou plus, séparées entre elles par un couloir, celui-ci doit faire au moins 1 mètres de large. Si le couloir est trop étroit, veuillez emporter votre Landroid®M sur l'autre pelouse. Le Landroid®M tondra cette pelouse sans problème, mais vous devrez le ramener à la station de charge une fois la batterie épuisée.

3. Connexion du fil au socle de recharge

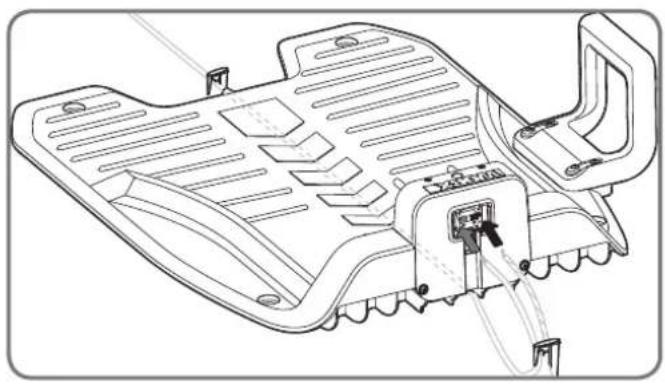

3.1

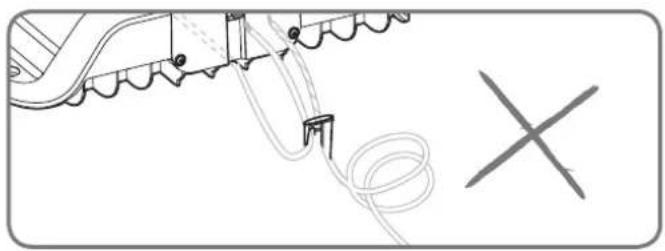

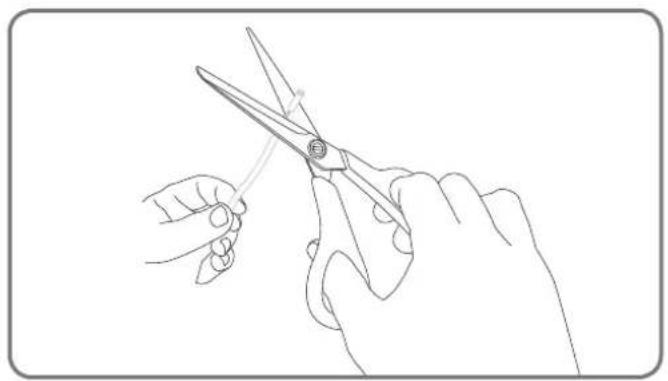

Coupez les bouts du fil à une longueur permettant d'atteindre facilement les bornes.

REMARQUE: Un cable redondant, trop long peut provoquer un problème de signal. Enlevez les deux extrémités du cable.

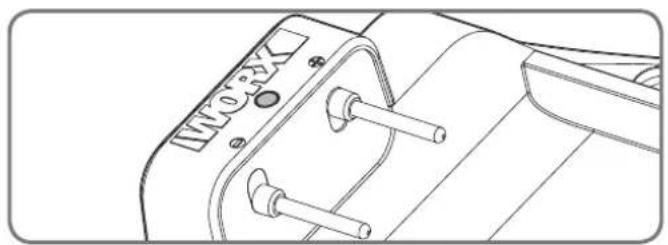

3.2

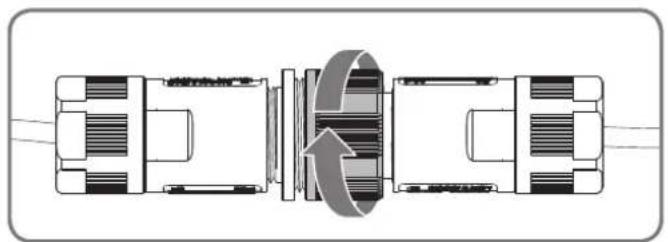

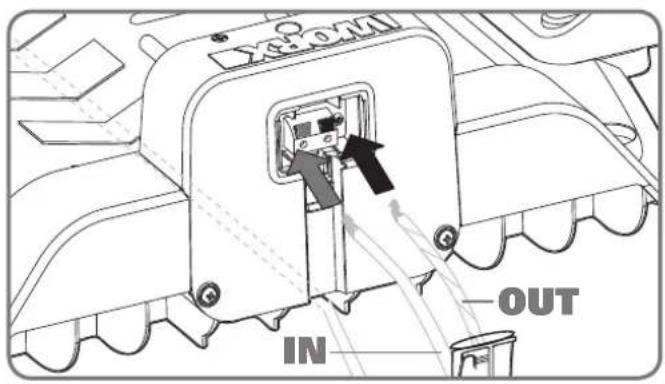

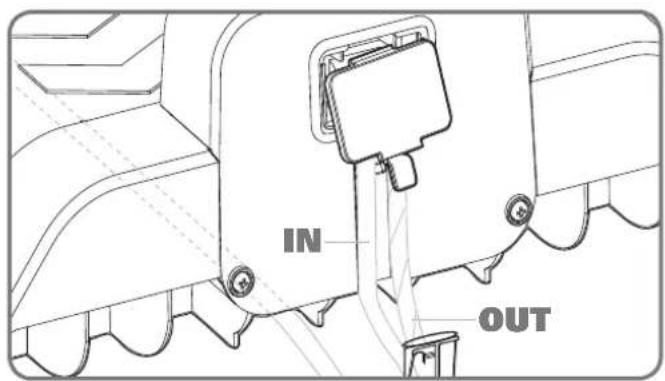

L'un des bouts du fil sera relié à la borne IN du socle de recharge, tandis que l'autre sera relié à la borne OUT (voir schéma). Connectez le cable d'ENTREE à la pince rouge de la base de chargement et le cable de SORTIE à la pince noire. Puis, refermez le couvercle.

REMARQUE: Veuillez installer fermement le cable péripérisque autour de la station de charge à l'aide de chevilles pour cables.

3.3

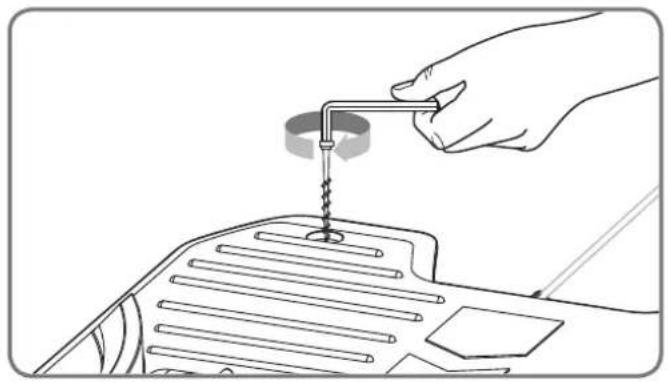

Vous pouvez maintainant fixer définitivement la base de chargement sur le sol en desserrant les tiges de maintien de la base fournies avec la clé hexagonale incluse.

REMARQUE: Faites attention à bien faire passer le fil IN sous le milieu du socle.

3.4

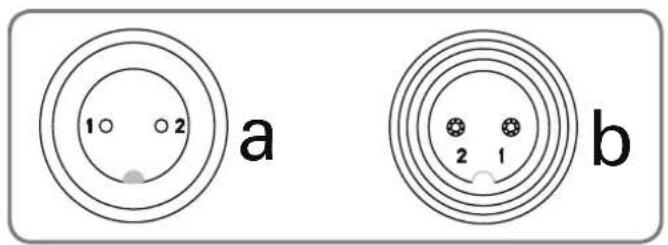

Reliez le cable d'alimentation au transformateur, puis branchez-le sur une prise de courant AC; la LED du socle de recharge s'allume. Lors de la connexion, alignez l'encoche du connecteur du cable (a) avec la rainure située sur le connecteur du transformateur (b).

Si le cable d'alimentation passe par la zone de travail, vous pouvez eventulement l'enterrer si nécessaire.

Verifiez l'etat duvoyant LED pour vous assurer que la connexion est bonne.

Affichage lumineux LED État Action
Rouge allumé Le cable pérophérique est correctement branché ; complètement chargé	/
Voyant vert allumé, et « en-dehors de la zone de travail » est affché à l'écran en même temps	Le cable pérophérique est branché dans le mauvais sens.	Vérifiez et inversez les deux extrémités du cable pérophérique.
Lumière verte clignotante L'alimentation est bien branchée, mais le cable ne l'est pas.	Vérifiez et rebranchez le cable.
Rouge allumée : la batterie charge. /

4. Mise en marche et test d'installation

Le moment fatidique est arrivé: vous allezmettre en marche votre Android®M pour la première fois!

4.1

Placez le Landroid M à l'intérieur de la zone de travail, quelques mêtres derrière le socle de recharge.

4.2

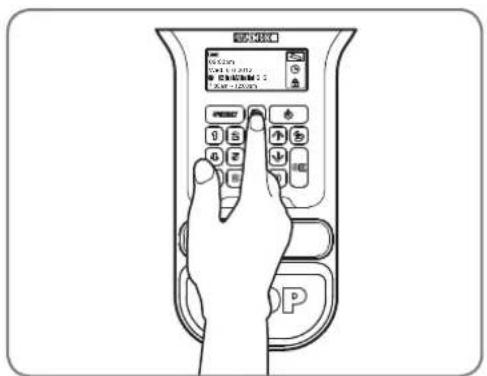

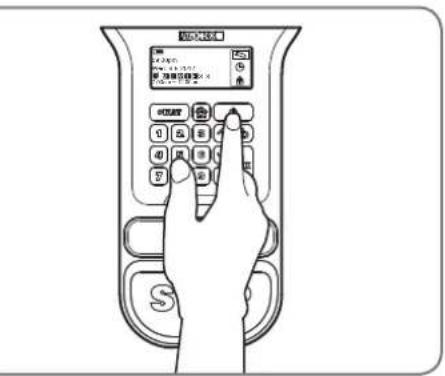

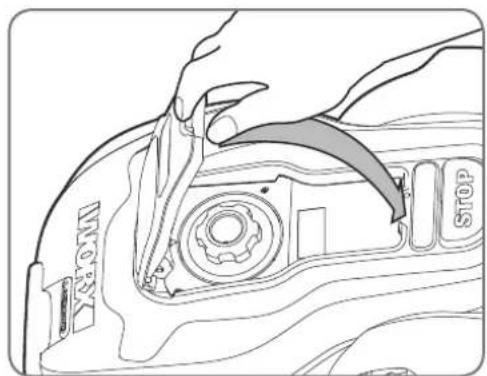

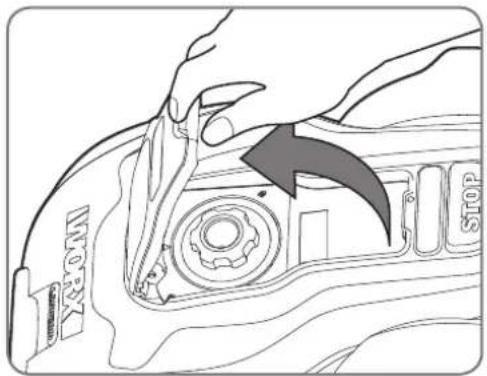

Ouvrez le couvercle du panneau, appuyez sur le bouton d'alimentation, puis saississez le code PIN par défaut 0000.
Appuyez sur la 9 touche et fermez le couvercle du panneau de commande :

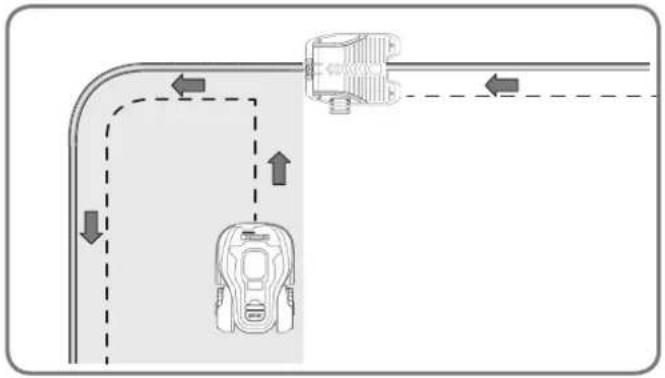

Votre LandroidM trouvera

maintenant son chemin vers la station de charge.

Regardez le trajet emprunté par le Android®M pour revenir sur le socle et modifiez le trace du fil-barrière si nécessaire. Si le Android®M réussit à revenir sur le socle, cela peut dire que l'installation est achevée avec succès! Maintenant, le Android®M restera sur le socle jusqu'à ce que la batterie soit entièrement rechargée.

Avertissement

• Si le Landroid M se trouve à l'extérieur de son périmètre, il reste immobile et l'écran indique le message d'erreur "hors de la zone de coupe". Remettez-le dans son périmètre et repêzez l'étape 4,2.

• Si I'écran indique "hors de la zone de coupe" alors que le Android®M est dans son périmètre et que la LED est allumée, cela signifie que vous avez inversé les branchements des bouts du fil-barrière. Rebranche-les dans le bon sens.

• Le Landroid®M doit rester allumé en permanence. Si vous nevez l'eteindre, n'oublie pas de le remetre dans son périmètre avant de le rallumer.

• Si vous Landroid®M cesse de fonctionner de façon inattendue, appuyez simplement sur la touche Marche/Arrêt pour la positionner sur Marche, corrigez les problèmes, appuyez sur le bouton Demarrer et fermez le couvercle.

Programming

Une fois l'installation terminée, veillez vous reporter au Guide de programmation et de dépannage inclus dans l'emballage pour programmer le Android®M.

Prêt?

Le Landroid®M est donc pour maintainir votre gazon à une hauteur parfaite pendant toute la saison; il ne peut pas servir pour débroussailler une jungle!

Avant de commencer à utiliser l'appareil,

1. Vous doivent restreir la pelouse à la hauteur souhaitée.

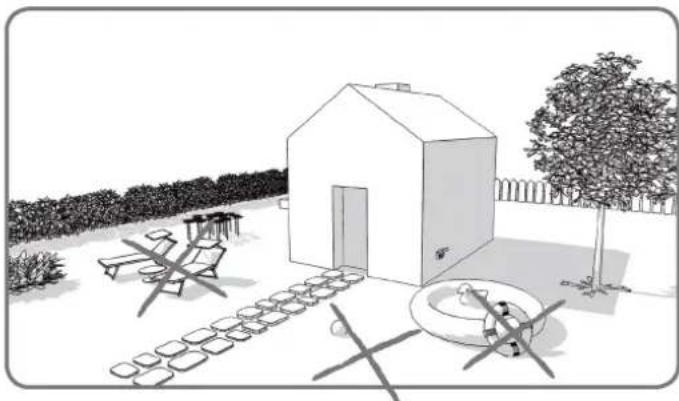

2. Voude nece uesrer que la zone de travail ne compeo aucun objet estranger (ex: jouets, branches etc.)

1. Tondez une première fois avec le réglage de hauteur maximal, puis une deuxième fois à la hauteur souhaitation.

Au printemps suivant, commencez à utiliser le Android®M le plus tôt possible, lorsque l'herbe est encore courte; ainsi, vous n'aurez pas besoin de tandre la pelouse au préalable.

Affutage

! Portez toujours des gants de protection lorsque vous ajustez les lames.

Le Landroid®M ne coupe pas l'herbe comme les autres tondeuses. Ses lames sont des rasoirs affilés sur les deux bords et tournent dans les deux directions pour une capacité de coupe maximale. Chaque lame de votre Landroid®M a 2 bords coupants. Selon la fréquence que le Landroid®M tand votre pelouse, les lames devront être returnées périodiquement pour utiliser un nouveau bord coupant. Si votre Landroid®M est programmé pour tandre la pelouse tous les jours, alors les lames devront être tournées tous les mois pour des mêleurs résultats. Chaque lame va durer jusqu'à 2 mois quand il est programmé pour tandre la pelouse tous les jours. Lorsque les lames sont usées et ne coupent plus bien, elles doivent être remplacées par les lames de rechange fourni avec votre Landroid®M. Des lames de rechange sont également disponibles chez votre détaillant Worx le plus proche.

Entretien

Votre Landroid®M est conçu pour rester dehors quelles que soient les conditions météorologiques. Tout ce que vous avez à faire est de vérifier régulièrement l'intérieur et d'enlever les dépôts de coupures d'herbe, et votre Landroid®M vous fournir un travail irréprochable, saison après saison, année après année! Ne lavez pas le Landroid®M ou son chargeur ou station de charge avec des dispositifs de lavage à haute pression. Cela peut endommager la machine, la batterie ou le chargeur.

Repos hivernal

Bien que le Landroid®M soit un apparéil très solide, nous vous recommendons néanmoins de le ranger dans une remise ou dans un garage pendant l'hiver. Avant de le ranger, laissez la batterie se recharger entièrement; cela lui évitera de s'abimer. Puis débranchez le socle de recharge. Le fait de recharger régulièrement la batterie au cours de l'hiver est une bonne chose car cette permet de prolonger sa durée de vie. D'autre part, nous vous conseillons également de recouvrir le socle avec une bâche en nylonpendant l'hiver.

Sécurité

Le Landroid®M ne representation aucun danger pour les animaux et les personnes. D'une part, il existe un espace très large entre les lames et le bord extérieur de la machine. D'autre part, les capteurs d'inclinaison arrêtent automatiquement les lames lorsque l'appareil est soulevé.

Sécurité

Votre Landroid®M est protégé par un code PIN. Ce code permet d'en interdire l'utilisation aux personnes non autorisées. Une fois le Landroid®M sorti de son périmètre, il est impossible de le redémarrer sans connaître le code PIN. Mais cela signifie également que vous ne pourrez pas le redémarrer non plus si vous oobliez votre code PIN! C'est pourquoi nous vous recommendons fortement de noter votre code PIN sur cette page afin de pouvoir vous y référer en cas d'oubli. Ou peux encore, inscrivez votre Landroid®M sur le site Internet www.worxlandroid.com et enregistrez votre code PIN. Vous pourrez ainsi y acceder à tout moment.

Écrirevez votre code PIN ici:
