MANUAL DE UTILIZADOR SB 18 LT Mobile METABO

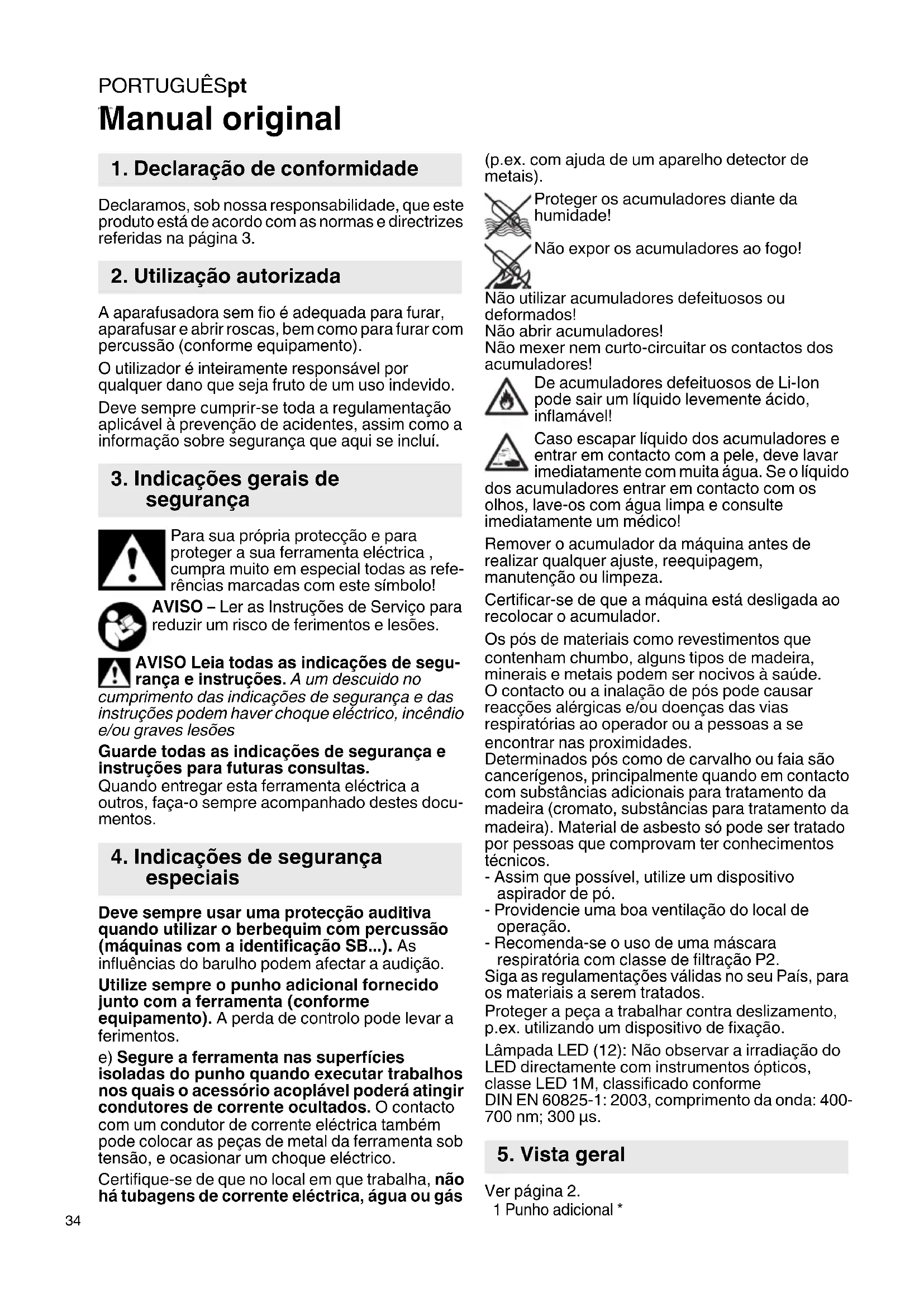

português Manual original Declaramos, sob nossa responsabilidade, que este produto está de acordo com as normas e directrizes referidas na página 3. A aparafusadora sem fio é adequada para furar, aparafusar e abrir roscas, bem como para furar com percussão (conforme equipamento). O utilizador é inteiramente responsável por qualquer dano que seja fruto de um uso indevido. Deve sempre cumprir-se toda a regulamentação aplicável à prevenção de acidentes, assim como a informação sobre segurança que aqui se incluí. Para sua própria protecção e para proteger a sua ferramenta eléctrica , cumpra muito em especial todas as refe- rências marcadas com este símbolo! AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões. AVISO Leia todas as indicações de segu- rança e instruções. A um descuido no cumprimento das indicações de segurança e das instruções podem haver choque eléctrico, incêndio e/ou graves lesões Guarde todas as indicações de segurança e instruções para futuras consultas. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes docu- mentos. Deve sempre usar uma protecção auditiva quando utilizar o berbequim com percussão (máquinas com a identificação SB...). As influências do barulho podem afectar a audição. Utilize sempre o punho adicional fornecido junto com a ferramenta (conforme equipamento). A perda de controlo pode levar a ferimentos. e) Segure a ferramenta nas superfícies isoladas do punho quando executar trabalhos nos quais o acessório acoplável poderá atingir condutores de corrente ocultados. O contacto com um condutor de corrente eléctrica também pode colocar as peças de metal da ferramenta sob tensão, e ocasionar um choque eléctrico. Certifique-se de que no local em que trabalha, não há tubagens de corrente eléctrica, água ou gás (p.ex. com ajuda de um aparelho detector de metais). Proteger os acumuladores diante da humidade! Não expor os acumuladores ao fogo! Não utilizar acumuladores defeituosos ou deformados! Não abrir acumuladores! Não mexer nem curto-circuitar os contactos dos acumuladores! De acumuladores defeituosos de Li-Ion pode sair um líquido levemente ácido, inflamável! Caso escapar líquido dos acumuladores e entrar em contacto com a pele, deve lavar imediatamente com muita água. Se o líquido dos acumuladores entrar em contacto com os olhos, lave-os com água limpa e consulte imediatamente um médico! Remover o acumulador da máquina antes de realizar qualquer ajuste, reequipagem, manutenção ou limpeza. Certificar-se de que a máquina está desligada ao recolocar o acumulador. Os pós de materiais como revestimentos que contenham chumbo, alguns tipos de madeira, minerais e metais podem ser nocivos à saúde. O contacto ou a inalação de pós pode causar reacções alérgicas e/ou doenças das vias respiratórias ao operador ou a pessoas a se encontrar nas proximidades. Determinados pós como de carvalho ou faia são cancerígenos, principalmente quando em contacto com substâncias adicionais para tratamento da madeira (cromato, substâncias para tratamento da madeira). Material de asbesto só pode ser tratado por pessoas que comprovam ter conhecimentos técnicos. - Assim que possível, utilize um dispositivo aspirador de pó. - Providencie uma boa ventilação do local de operação. - Recomenda-se o uso de uma máscara respiratória com classe de filtração P2. Siga as regulamentações válidas no seu País, para os materiais a serem tratados. Proteger a peça a trabalhar contra deslizamento, p.ex. utilizando um dispositivo de fixação. Lâmpada LED (12): Não observar a irradiação do LED directamente com instr

1. Declaração de conformidade

2. Utilização autorizada

3. Indicações gerais de

4. Indicações de segurança

2 Bucha de aperto rápido 3 Corrediça (furar/furar com percussão) * 4 Corrediça (limitação do binário, furar)

nterruptor (1.ª/2.ª velocidade) - de ambos os lados da ferramenta 6 Comutador do sentido de rotação (regulagem do sentido de rotação, segurança para transporte) - de ambos os lados da máquina

ecla para desbloqueio do acumulador 8 Tecla da indicação de capacidade 9 Indicação de capacidade e sinalizador

Acumulador 11 Tecla para função Impulso * 12 Lâmpada LED 13 Gatilho

• conforme equipamento

6.1 Montagem do punho adicional (1)

(conforme equipamento) Por motivos de segurança, utilize sempre o punho adicional fornecido. Abrir o anel de aperto, rodando o punho adicional para a esquerda (1). Inserir o punho adicional sobre o pescoço de fixação da ferramenta. Apertar bem o punho adicional no ângulo desejado, em função da sua aplicação.

ferramenta Se a máquina desligar por si, o sistema electrónico activou o modo auto-protecção. Soa um sinal de alerta (apito contínuo). Este sinal desliga após no máx. 30 segundos ou depois de soltar o gatilho (13). Causas e correcções:

1. Acumulador quase vazio (O sistema

electrónico protege o acumulador contra danos devido a descarga total). Se uma lâmpada LED piscar (9), o acumulador está quase vazio. Premer então a tecla (8) e controlar o estado de carga junto às lâmpadas LED (9). Estando o acumulador quase vazio, terá que ser recarregado!

2. Uma sobrecarga prolongada da máquina

ocasiona um desligamento por temperatura. Deixar arrefecer a máquina ou o acumulador. Nota: Se notar que o acumulador está demasiado quente, pode arrefecê-lo mais rapidamente no carregador „AIR COOLED“. Nota: A máquina arrefece mais rapidamente quando se deixar funcioná-la na marcha em vazio.

3. Com demasiado intensidade de corrente

(a surgir p.ex. num bloqueio mais prolongado), a máquina é desligada. Desligar a ferramenta pelo gatilho (13). Depois, continuar normalmente a trabalhar. Evitar outros bloqueios.

Antes da sua utilização, deve carregar o acumulador (10). Recarregar o acumulador quando notar um perda de rendimento. A temperatura optimizada para armazenagem é entre 10°C e 40°C. Acumuladores Li-Ion „Li-Power“ possuem um sinalizador e um indicador de capacidade (9): - Premer a tecla (8), e o estado de carga será indicado pelas lâmpadas LED. - Assim que uma lâmpada LED piscar, o acumulador está quase vazio e deve ser recarregado.

7.3 Retirar, inserir o acumulador

Retirar: Premer a tecla para desbloqueio do acumulador (7) e retirar o acumulador (10) pela frente

Inserir: Inserir o acumulador (10) até o seu engate.

7.4 Ajuste do sentido de rotação,

segurança para transporte (bloqueio contra activação) Accionar o comutador do sentido de rotação (6). Ver página 2: R = Ajuste da rotação direita L = Ajuste da rotação esquerda 0 = Posição do meio: Ajuste da segurança para transporte (bloqueio de ligação)

7.5 Seleccionar estágio da engrenagem

Accionar o interruptor (5) com o motor paralisado! Se não for possível rodar o interruptor (5) até o batente, deve premer ligeiramente o gatilho (13), de modo que o motor funciona de forma lenta. Com isso é possível rodar o interruptor (5) facilmente até o batente. Accionar o interruptor (5) (à esquerda ou à direita da ferramenta). 1.ª velocidade ajustada (baixas rotações), binário especialmente alto) 2.ª velocidade ajustada (altas rotações)

7.6 Ajuste da limitação do binário

Accionar a corrediça (4). 1... = Binário ajustado (para operações com limitação de binário) Nota: Consoante o nível de velocidade seleccionado, também é possível ajustar diferentes binários! Na 2.ª velocidade de 1,5 até 3,5 Nm e na 1.ª velocidade de 3,5 até 13 Nm.

6. Colocação em operação

7. UtilizaçãoPORTUGUÊSpt

Nota: Após atingido o binário ajustado a engrenagem da aparafusadora gera um ruído de vibração e a ferramenta eléctrica desliga por si. = Nível de perfuração ajustado - sem limitação de binário (para binários máx.)

7.7 Ajuste furar, furar com percussão

(conforme equipamento) Accionar a corrediça (3). = Ajuste para furar com percussão Nota: Aquando furar com percussão, opere com altas rotações. = Ajuste para furar sem percussão

7.8 Ajuste da função Impulso (conforme

equipamento) Não trabalhar por muito tempo com a função Impulso ligada! (O motor pode sobreaquecer.) Para ligar ou desligar a função Impulso, deve premer a tecla (11) . Aquando ligada a função Impulso, a tecla (11) pisca. Nota: Se a ferramenta permanecer desligada por aprox. 5 minutos, a função Impulso desliga por si, a tecla (11) pára de piscar.

7.9 Ligar/desligar, ajustar as rotações

Ligar, rotações: Premer o gatilho (13). É possível mudar a rotação premendo no gatilho. Desligar: Soltar o gatilho (13). Nota: O ruído que aparece no desligamento da ferramenta depende do tipo de modelo (paragem rápida) e não influencia a função e a longividade da ferramenta.

Para as operações em locais mal iluminados. A lâmpada LED (12) acende quando a ferramenta estiver ligada.

7.11 Abrir, fixar a bucha de aperto rápido.

Abrir a bucha Rodar o casquilho (2) no sentido "AUF, RELEASE". O barulho de catraca que eventualmente escutar ao abrir a bucha (conforme função), é desligado pela contra-rotação do casquilho (2). Apertar o acessório acoplável - Abrir a bucha de aperto rápido e montar o acessório até o batente. - Rodar o casquilho (2) no sentido "GRIP, ZU", até passar da resistência mecânica notável. - Atenção! A ferramenta ainda não está fixa! Continuar a rodar com toda a força (enquanto deve fazer um "clique"), até não possibilitar mais nenhuma resistência - somente agora a ferramenta está seguramente fixa.

7.12 Bucha com sistema de troca rápida

Quick (na BS 14.4 LT Quick, BS 18 LT Quick) Retirar: Deslizar o anel de bloqueio para a frente (a) e retirar a bucha pela frente (b). Montar: Deslizar o anel de bloqueio para a frente e inserir a bucha sobre a árvore porta-brocas, até parar.

7.13 Desenroscar a bucha

(na BS 14.4 LT Impuls, BS 18 LT, BS 18 LT Impuls, BS LT Partner Edition, SB 14.4 LT Impuls, SB 18 LT, SB 18 LT Impuls) - Abrir a bucha de aperto rápido. - Desaparafusar o parafuso (a) (Atenção: Rosca esquerda!). - Parar o fuso com uma chave de bocas (c), soltar a bucha de aperto rápido (2) batendo ligeiramente com um martelo de borracha sobre uma chave inglesa montada, e desaparafusar a bucha. O aparafusar sucede-se de forma análoga em ordem contrária. Deixar a máquina ocasionalmente a funcionar com a bucha de aperto rápido na vertical para baixo e rodando o casquilho totalmente no sentido „GRIP, ZU“, e de seguida rodando-o no sentido „AUF, RELEASE“. O pó acumulado cai da bucha de aperto rápido. Furar - De preferência na 2.ª velocidade (altas rotações). - Para centragem prévia da broca em aço, alumínio ou em ladrilhos sem antes marcar com punção ou pré-furação, ligar a função Impulso (conforme equipamento). AUF, RELEASE

8. Manutenção, limpeza

- Furar ladrilhos e outros materiais porosos sem percussão (conforme equipamento). - Nas perfurações profundas, deve retirar a broca de tempo em tempo, para remover o pó de perfuração ou cavaco. Aparafusar - De preferência na 1.ª velocidade (baixas rotações) e com limitação do binário. - Para enroscar parafusos com cabeças deformadas em madeira, ligar a função Impulso (conforme equipamento). - Para atingir o binário máximo ao enroscar, ligar a função Impulso (conforme equipamento). - É possível desmontar a bucha para quando for aparafusar. Montar a ponta aparafusadora directamente no sextavado interno do fuso. Na BS 14.4 LT Quick, BS 18 LT Quick a ponta aparafusadora é mantida de forma magnética. Nas outras ferramentas deve utilizar o aro de encaixe rápido. (Quando montado o aro de encaixe rápido (acessório: n.º de encom. 6.31281), a ponta aparafusadora fica retida.) Abrir roscas - Lubrificar ligeiramente o macho de abrir roscas. - Seleccionar a 1.ª velocidade (baixas rotações). - Ajustar a limitação do binário. Utilize apenas acessórios Metabo genuínos. Consultar página 4. Só deve utilizar acessórios que cumprem as requi- sições e os dados de identificação, indicados nestas Instruções de Serviço. A Carregadores B Acumuladores de diversas capacidades. Só compre acumuladores com a voltagem correspondente à sua ferramenta eléctrica. C Anel de aperto com depósito para pontas de aparafusar Montar o anel de aperto pela frente sobre o pescoço da bucha da ferramenta (eventualmente retirar o punho adicional (1)) e apertar até o engate. D Aro de encaixe rápido E Bucha com sistema de troca rápida Quick F Porta-bits com sistema de troca rápida Quick G Dispositivo para aparafusar em ângulo com sistema de troca rápida Quick Programa completo de acessórios, consultar www.metabo.com ou o catálogo principal. As reparações de ferramentas eléctricas deste tipo apenas podem ser efectuadas por pessoal qualificado! Quando possuir ferramentas eléctricas Metabo que necessitem de reparos, dirija-se à Representação Metabo. Os endereços poderá encontrar sob www.metabo.com. Listas de peças sobressalentes poderá descarregar do site www.metabo.com. ASiga as determinações nacionais em relação à remoção e destruição ecológica de resíduos assim como, em relação à reciclagem de ferramentas usadas, embalagens e acessórios. Não deitar acumuladores no lixo caseiro! Devolver os acumuladores defeituosos ou usados ao representante Metabo! Não jogar os acumuladores na água. Só para países da UE: Não deitar as ferramentas eléctricas no lixo doméstico! De acordo com a directriz europeia 2002/96/CE sobre equipamentos eléctricos e electrónicos usados e na conversão ao direito nacional, as ferramentas eléctricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correcta. Descarregar o acumulador na ferramenta eléctrica antes de a entregar a uma reciclagem. Proteger os contactos contra curto-circuitos (p.ex. isolar com fita colante). Há mais notas explicativas na página 3. Reserva-se o direito de proceder a alterações devidas ao progresso tecnológico. U =Tensão do acumulador

=Rotação em vazio Binário de aperto no aparafusamento:

=Situação de aparafusamento "branda" (madeira)

=Situação de aparafusamento "dura" (metal)

=Binário de aperto ajustável Diâmetro máx. da broca:

3 max =Em betão s =Número máx. de impactos m =Peso (com menor acumulador) G=Rosca do veio

max =Capacidade da bucha Valores medidos de acordo com a norma EN 60745. Corrente contínua Os dados técnicos indicados são tolerantes (de acordo com os padrões válidos individuais). Valor da emissão Estes valores possibilitam uma avaliação de emissões da ferramenta eléctrica, e de compará- los com diversas outras ferramentas eléctricas. Consoante as condições de aplicação, situação da ferramenta eléctrica ou dos acessórios acopláveis, o carregamento efectivo poderá ser superior ou inferior. Para a avaliação, deve ainda considerar os intervalos de trabalho e as fases com menores carregamentos. Em razão dos correspondentes valores avaliados deverá determinar a aplicação de

12. Protecção do meio ambiente

medidas de protecção, p.ex. medidas a nível de organização. Valor total de vibrações (soma vectorial de três direcções) averiguado conforme norma EN 60745:

h, ID =Valor da emissão de vibrações (furar com percussão em betão)

h, D =Valor da emissão de vibrações (furar em metal)

h, S =Valor da emissão de vibrações (parafusos sem percussão)

h, ... =Insegurança (vibrações) Valores típicos e ponderados pela escala A para o ruído:

=Nível de pressão sonora

=Nível de energia sonora

= Insegurança Durante a operação, o nível de ruído pode passar de 80 dB(A). Utilizar protecções auriculares.SVENSKA sv
