ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SB 18 LT Mobile METABO

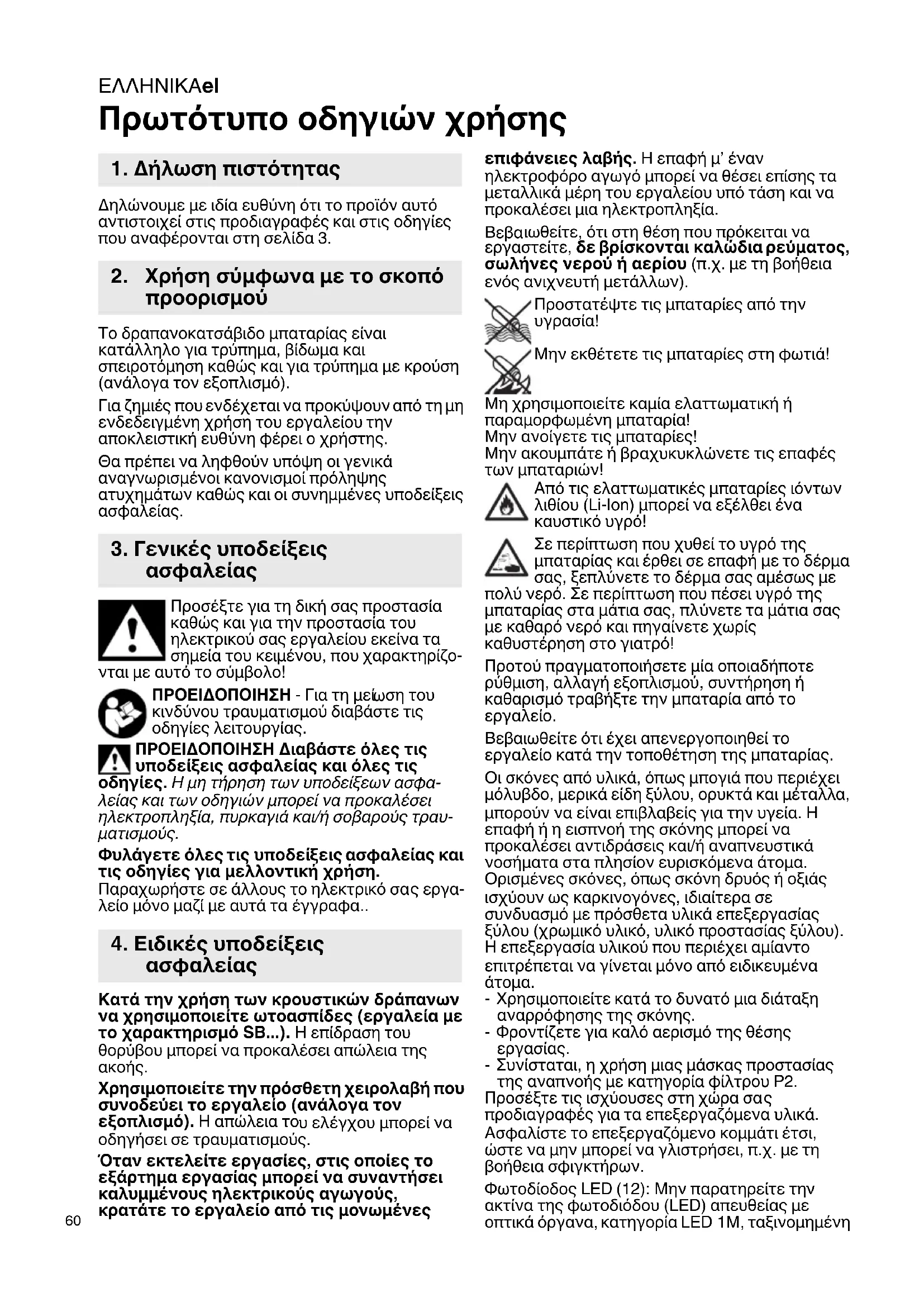

Πρωτότυπο οδηγιών χρήσης Δηλώνουμε με ιδία ευθύνη ότι το προϊόν αυτό αντιστοιχεί στις προδιαγραφές και στις οδηγίες που αναφέρονται στη σελίδα 3. Το δραπανοκατσάβιδο μπαταρίας είναι κατάλληλο για τρύπημα, βίδωμα και σπειροτόμηση καθώς και για τρύπημα με κρούση (ανάλογα τον εξοπλισμό). Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση του εργαλείου την αποκλειστική ευθ ύνη φέρει ο χρήστης. Θα πρέπει να ληφθούν υπόψη οι γενικά αναγνωρισμένοι κανονισμοί πρόληψης ατυχημάτων καθώς και οι συνημμένες υποδείξεις

Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που χαρακτηρίζο- νται με αυτό το σύμβολο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μεί

κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των υποδείξεων ασφα- λείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυ-

Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρ

Παραχωρήστε σε άλλους το ηλεκτρικό σα

λείο μόνο μαζί με αυτά τα έγγραφα.. Κατά την χρήση των κρουστικών δράπανων να χρησιμοποιείτε ωτοασπίδες (εργαλεία με το χαρακτηρισμό SB...). Η επίδραση του θορύβου μπορεί να προκαλέσει απώλεια της

Χρησιμοποιείτε την πρόσθετη χειρολαβή που συνοδεύει το εργαλείο (ανάλογα τον εξοπλισμό). Η απώλεια το

έγχου μπορεί να οδηγήσει σε τραυματισμούς. Όταν εκτελείτε εργασίες, στις οποίες το εξάρτημα εργασίας μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς, κρατάτε το εργαλείο από τις μονωμένες επιφάνειες λαβής. Η επαφή μ’ έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία.

ιωθείτε, ότι στη θέση που πρόκειται να εργαστείτε, δε βρίσκονται καλώδια ρεύματος, σωλήνες νερού ή αερίου (π.χ. με τη βοήθεια ενός ανιχνευτή μετάλλων). Προστατέψτε τις μπαταρίες από την

Μην εκθέτετε τις μπαταρίες στη φωτιά! Μη χρησιμοποιείτε καμία ελαττωματική ή παραμορφωμένη μπαταρία! Μην ανοίγετε τις μπαταρίες! Μην ακουμπάτε ή βρ

νετε τις επαφές των μπαταριών! Από τις ελαττωματικές μπαταρίες ιόντων λιθίου (Li-Ion) μπορεί να εξέλθει ένα καυστικό υγρό! Σε περίπτωση που χυθεί το υγρό της μπαταρίας και έρθει σε επαφή με το δέρμα σας, ξεπλύνετε το δέρμα σας αμέσως με πολύ νερό. Σε περίπτωση που πέσει υγρό της μπαταρίας στα μάτια σα

ύνετε τα μάτια σας με καθαρό νερό και πηγαίνετε χωρίς καθυστέρηση στο γιατρό! Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε την μπαταρία από το

Βεβαιωθείτε ότι έχει απενεργοποιηθεί το εργαλείο κατά την τοποθέτηση της μπαταρίας. Οι σκόνες από υλικά, όπως μπογιά που περιέχει μόλυβδο, μερικά είδη ξύ λου, ορυκτά και μέταλλα, μπορούν να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλέσει αντιδράσεις και/ή αναπνευστικά νοσήματα στα πλησίον ευρισκόμενα άτομα. Ορισμένες σκόνες, όπως σκόνη δρυός ή οξιάς ισχύουν ως καρκινογόνες, ιδιαίτερα σε συνδυασμό με πρόσθετα υλικά επεξεργασίας

ρωμικό υλικό, υλικό π ροστασίας ξύλου). Η επεξεργασία υλικού που περιέχει αμίαντο επιτρέπεται να γίνεται μόνο από ειδικευμένα

- Χρησιμοποιείτε κατά το δυνατό μια διάταξη αναρρόφησης της σκόνης. - Φροντίζετε για καλό αερισμό της θέσης

- Συνίσταται, η χρήση μιας μάσκας προστασίας της αναπνοής με κατηγορία φίλτρου P2. Προσέξτε τις ισχύουσες στη χώ

προδιαγραφές για τα επεξεργαζόμενα υλικά. Ασφαλίστε το επεξεργαζόμενο κομμάτι έτσι, ώστε να μην μπορεί να γλιστρήσει, π.χ. με τη βοήθεια σφιγκτήρων. Φωτοδίοδος LED (12): Μην παρατηρείτε την ακτίνα της φωτοδιόδου (LED) απευθείας με οπτικά όργανα, κατηγορία LED 1M, ταξινομημένη

1. Δήλωση πιστότητας

2. Χρήση σύμφωνα με το σκοπό

3. Γενικές υποδείξεις

4. Ειδικές υποδείξεις

ασφαλείαςΕΛΛΗΝΙΚΑ el

κατά DIN EN 60825-1: 2003, μήκος κύματος: 400- 700 nm, 300 µs. Βλέπε σελίδα 2. 1 Πρόσθετη χειρολαβή * 2 Ταχυτσόκ 3 Συρόμενος διακόπτης (τρύπημα χωρίς κρούση/ τρύπημα με κρούση)

4 Συρόμενος διακόπτης (περιορισμός ροπής στρέψης, τρύπημα) 5 Διακόπτης (1η/2η ταχύτητα) - από τις δύο πλευρές του εργαλείου 6 Διακόπτης αλλαγής της κατεύθυνσης περιστροφής (ρύθμιση της φοράς περιστροφής, ασφάλεια μεταφοράς) - από τις δύο πλευρές του εργαλείου 7 Πλήκτρο για την απασφάλιση της μπαταρίας 8 Πλήκτρο ένδειξης της χωρητικότητας 9 Ένδειξη χωρητικότητας και σήμανσης

11 Πλήκτρο για λειτουργία στροφορμής * 12 Φωτοδίοδος LED 13 Πληκτροδιακόπτης

• ανάλογα του εξοπλισμού

6.1 Συναρμολόγηση της πρόσθετης

χειρολαβή (1) (ανάλογα τον εξοπλισμό) Για λόγους ασφαλείας χρησιμοποιείτε πάντοτε τη συνημμένη πρόσθετη χειρολαβή. Ανοίξτε το δακτύλιο σύσφιγξης, περιστρέφοντας αριστερά την πρόσθετη χειρολαβή (1). Περάστε την πρόσθετη χειρολαβή πάνω στο λαιμό σίσφιγξης του εργαλείου. Σφίξτε δυνατά την πρόσθετη χειρολαβή ανάλογα με την εφαρμογή στην επιθυμητή γωνία.

Πολυλειτουργικό σύστημα επιτήρησης

Όταν απενεργοποιείται το εργαλείο από μόνο του, τότε η ηλεκτρονική διάταξη έχει ενεργοποιήσει τη λειτουργία αυτοπροστσίας. Ηχεί ένα προειδοποιητικό σήμα (συνεχές μπιπ). Αυτό σταματά μετά το πολύ 30 δευτερόλεπτα ή αφήνοντας τον πληκτροδιακόπτη (13). Αιτίες και αντιμετώπιση:

1. Μπαταρία σχεδόν άδεια (Η ηλεκτρονική

διάταξη προστατεύει την μπαταρία από ζημιά λόγω πλήρους αποφόρτισης). Όταν μια φω τοδίοδος (LE D) αναβοσβήνει (9), είναι η μπαταρία σχεδόν άδεια. Πατήστε ενδεχομένως το πλήκτρο (8) και ελέγξτε την κατάσταση φόρτισης στις φωτοδιόδους (LED) (9). Όταν η μπαταρία είναι σχεδόν άδεια, πρέπει να φορτιστεί ξανά!

2. Μια υπερφόρτωση του εργαλείου για

μεγαλύτερη χρονική διάρκεια οδηγεί σε απενεργοποίηση λόγω υπερθέρμανσης. Αφήστε το εργαλείο ή την μπαταρία να

Όταν η μπαταρία είναι πολύ ζεστή, είναι δυνατή μια γρηγορότερη ψύξη της μπαταρίας στο φορτιστή σας “AIR COOLED”.

Το εργαλείο κρυώνει γρηγορότερα, όταν το αφήνει κανείς να λειτουργεί χωρίς

3. Σε περίπτωση πολύ υψηλής ένταση του

ρεύματος (όπως παρουσιάζεται π.χ. σε περίπτωση μιας εμπλοκής μεγαλύτερης διάρκειας) απενεργοποιείται το εργαλείο Απενεργοποιήστε το εργαλείο με τον πληκτροδιακόπτη (13). Μετά συνεχίστε κανονικά την εργασία. Αποφύγετε άλλες

Φορτίστε την μπαταρία πριν από τη

Φορτίστε ξανά την μπαταρία σε περίπτωση πτώσης της ισχύος. Η ιδανική θερμοκρασία φύλαξης βρίσκεται μεταξύ 10°C και 40°C. Οι μπαταρίες ιόντων λιθίου “Li-Power” έχουν μια ένδειξη χωρητικότητας και σήμανσης (9): - (8)Πατήστε το πλήκτρο και η κατάσταση φόρτισης εμφανίζεται μέσω των φωτοδιόδων LED. - Όταν μια φωτοδίοδος (LED) αναβοσβήνει, είναι η μπαταρία σχεδόν άδεια και πρέ

7.3 Αφαίρεση, τοποθέτηση της μπαταρίας

Πατήστε το πλήκτρο για την απασφάλιση της μπαταρίας (7) και τραβήξτε έξω την μπαταρία (10) προς τα εμπρός

Τοποθέτηση: Σπρώξτε πάνω την μπαταρία (10) μέχρι να

7.4 Ρύθμιση κατεύθυνσης περιστροφής,

ασφάλειας μεταφοράς (κλείδωμα της λειτουργίας) Πατήστε το διακόπτη αλλαγής της κατεύθυνσης περιστροφής (6). Βλέπε σελίδα 2. R = Ρυθμισμένο δεξιόστροφα L = Ρυθμισμένο αριστερόστροφα 0 = Μεσαία θέση: Ασφάλεια μεταφοράς (κλείδωμα της λειτουργίας) ρυθμισμένη

7.5 Επιλογή ταχύτητας

Σπρώξτε το διακόπτη (5) με ακινητοποιημένο τον κινητήρα! Σε περίπτωση που ο δ ιακόπτης (5) δεν μπορεί

σπρωχτεί μέχρι τέρμα, πατήστε τότε τον πληκτροδιακόπτη (13) ελαφρά, έτσι ώστε ο κινητήρας να κινείται αργά. Έτσι μπορεί να σπρωχτεί ο διακόπτης (5) εύκολα μέχρι τέρμα.

6. Θέση σε λειτουργία

Σπρώξτε το διακόπτη (5) (αριστερά ή δεξιά του εργαλείου). 1η ταχύτητα ρυθμισμένη (χαμηλός αριθμός στροφών), ιδιαίτερα υψηλή ροπή στρέψης) 2η ταχύτητα ρυθμισμένη (υψηλός αριθμός

7.6 Ρύθμιση του περιορισμού της ροπής

Σπρώξτε το συρόμενο διακόπτη (4). 1... = Ρύθμιση ροπής στρέψης (για εργασία με περιορισμό ροπής στρέψης)

Ανάλογα με τη επιλεγμένη βαθμίδα ταχύτητας μπορούν να ρυθμιστούν διαφορετικές ροπές στρέψης! Στη 2η ταχύτητα από 1,5 έως 3,5 Nm και στην 1η ταχύτητα από 3,5 έως 13 Nm.

Μετά την επίτευξη της ρυθμισμένης ροπή στρέψης ο κοχλιωτός συμπλέκτης δημιουργεί έναν κρουστικό θόρυβο και το εργαλείο απενεργοποιείται αυτόματα. = Ρύθμιση βάθους τρυπήματος - κανένας περιορισμός ροπής στρέψης (για μέγιστη ροπή στρέψης)

7.7 Ρύθμιση τρυπήματος χωρίς κρούση,

τρυπήματος με κρούση (ανάλογα τον

Σπρώξτε το συρόμενο διακόπτη (3). = Ρυθμισμένο τρύπημα με κρούση

Εκτελείτε την εργασία στο τρύπημα με κρούση με υψηλό αριθμό

= Ρυθμισμένο τρύπημα χωρίς κρούση

7.8 Ενεργοποίηση της λειτουργίας

στροφορμής (ανάλογα τον εξοπλισμό) Μην εργάζεστε για μεγάλο χρονικό διάστημα με ενεργοποιημένη τη λειτουργία στροφορμής! (Ο κινητήρας μπορεί να υπερθερμανθεί.) Για την ενεργοποίηση ή απενεργοποίηση της λειτουργίας στροφορμής, πατήστε το πλήκτρο (11) .

εργοποιημένης λειτουργίας στροφορμής αναβοσβήνει το πλήκτρο (11).

Όταν το εργαλείο είναι απενεργοποιημένο περίπου 5 λεπτά, απενεργοποιείται η λειτουργία στροφορμής από μόνη της, το αναβόσβημα του πλήκτρου (11)

7.9 Ενεργοποίηση/απενεργοποίηση,

ρύθμιση του αριθμού των στροφών Ενεργοποίηση, αριθμός στροφών: Πατήστε τον πληκτροδιακόπτη (13). Ο αριθμός των στροφών μπορεί να αλλάξει, πατώντας τον πληκτροδιακόπτη. Απενεργοποίηση: Αφήστε τον πληκτροδιακόπτη (13) ελεύθερο. Υπόδειξη: Ο θόρυβος, που παρουσιάζεται κατά την απενεργοποίηση του εργαλείου, οφείλεται στον τρόπο κατασκευής (γρήγορη ακινητοποίηση) και δεν επηρεάζει καθόλου τη λειτουργία και τη διάρκεια ζωής του

Για εργασίες σε θέσεις με κακό φωτισμό. Η φωτοδίοδος LED (12) ανάβει σε περίπτωση ενεργοποιημένου εργαλείου.

7.11 Άνοιγμα, σφίξιμο του ταχυτσόκ

Άνοιγμα του τσοκ Γυρίστε το δακτύλιο (2) προ την κατεύθυνση “ΑΝΟΙΧΤΟ, RELEASE”. Το κροτάλισμα, που ενδεχομένως ακούγεται μετά το άνοιγμα του τσοκ (λόγω λειτουργίας), απενεργοποιείται με την αντίθετη περιστροφή του δακτύλιου (2). Σφίξιμο εξαρτήματος - Ανοίξτε το ταχυτσόκ και τοποθετήστε το εξάρτημα όσο το δυνατόν πιο βαθιά. - Γυρίστε το δακτύλιο (2) προς την κατεύθυνση "GRIP, ΚΛΕΙΣΤΟ", ώσπου να υπερνικηθεί η

ητή μηχανική αντίσταση. - Προσοχή! Το εξάρτημα δεν είναι ακόμα σφιγμένο! Συνεχίστε δυνατά την περιστροφή τόσο (ταυτόχρονα πρέπει να ακούγεται το χαρακτηριστικό "κλικ")), ώσπου να μην είναι πλέον δυνατή καμία περαιτέρω περιστροφή - τότε μόνο είναι το εξάρτημα στα σίγουρα

7.12 Τσοκ με σύστημα ταχείας αλλαγής

Quick (στο BS 14.4 LT Qui

BS 18 LT Quick) Αφαίρεση: Σπρώξτε το δακτύλιο ασφάλισης προς τα εμπρός (a) και αφαιρέστε το τσοκ προς τα εμπρός (b). Τοποθέτηση: Σπρώξτε το δακτύλιο ασφάλισης προς τα εμπρός και περάστε το τσοκ μέχρι τέρμα πάνω στον άξονα του δράπανου. AUF, RELEASE

7.13 Ξεβίδωμα του τσοκ

(στο BS 14.4 LT Impuls, BS 18 LT, BS 18 LT Impuls, BS LT Partner Edition, SB 14.4 LT Impuls, SB 18 LT, SB18LT Impuls) - Ανοίξτε το ταχυτσόκ. - Ξεβιδώστε τη βίδα (α) (προσοχή αριστερόστροφο σπείρωμα!). - Κρατήστε τον άξονα με ένα γερμανικό κλειδί (c), λύστε το ταχυτσόκ (2), κτυπώντας ελαφρά μ’ ένα λαστιχένιο σφυρί πάνω σ’ ένα τοποθετημένο εξαγωνικό κλειδί και ξεβιδ

ωμα πραγματοποιείται αντίστοιχα με την αντίθετη σειρά. Κρατήστε το εργαλείο με το ταχυτσόκ κάθετα προς τα κάτω και γυρίστε το δακτύλιο εντελώς στην κατεύθυνση “GRIP, ΚΛΕΙΣΤΟ”, μετά γυρίστε τον εντελώς στην κατεύθυνση “ΑΝΟΙΧΤΟ, RELEASE”. Η συγκεντρωμένη σκόνη πέφτει από το ταχυτσόκ.

- Κατά προτίμηση στη 2η ταχύτητα (υψηλός

το τρύπημα χάλυβα, αλουμινίου ή πλακιδίων χωρίς ποντάρισμα και προτρύπημα ενεργοποιήστε τη λειτουργία στροφορμής (ανάλογα τον εξοπλισμό). - Τρυπάτε τα πλακίδια και τα άλλα εύθραυστα υλικά χωρίς κρούση(ανάλογα τον εξοπλισμό). - Στις βαθιές τρύπες τραβάτε κάπου-κάπου το τρυπάνι έξω από την τρύπα, για να απομακρύνετε τη σκόνη το

- Κατά προτίμηση στην 1η ταχύτητα (χαμηλός αριθμός στροφών) και με περιορισμό της ροπής

- Για το βίδωμα σε ξύλο με παραμορφωμένες κεφαλές βιδών ενεργοποιήστε τη λειτουργία στροφορμής (ανάλογα τον εξοπλισμό). - Για την επίτευξη της μέγιστης ροπής στρέψης κατά το βίδωμα ενεργοποιήστε τη λειτουργία στροφορμής (ανάλογα το

- Για το βίδωμα μπορεί το τσοκ να αφαιρεθεί. Τοποθετήστε την κατσαβιδόλαμα απευθείας στο εσωτερικό εξάγωνο του άξονα. Στο BS 14.4 LT Quick, BS 18 LT Quick συγκρατείται η κατσαβιδόλαμα μαγνητικά. Στα άλλα εργαλεία χρησιμοποιείτε την υποδοχή σύσφιγξης κατσαβιδόλαμας. (Σε περίπτωση τοποθετημένης της υποδοχής σύσφιγξης κατσαβιδόλαμας (ως εξάρτημα: αριθ. παραγγελίας 6.31281) συγκρατείται η κατσαβιδόλαμα.) Σπειροτόμηση - Λαδώστε λιγ

- Επιλέξτε την 1η ταχύτητα (χαμηλός αριθμός

- Ρυθμίστε τον περιορισμό της ροπής στρέψης. Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Metabo. Βλέπε σελίδα 4. Χρησιμοποιείτε μόνο εξάρτημα, τα οποία πληρούν τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. A Φορτιστές B Μπαταρίες διαφορετικής χωρητικότητας. Αγοράζετε μόνο μπαταρίες με μια τά

άλληλη για το ηλεκτρικό σας εργαλείο. C Δακτύλιος σύσφιγξης με θήκη κατσαβιδόλαμων Περάστε το δακτύλιο σύσφιγξης από εμπρός πάνω στο λαιμό σίσφιγξης του εργαλείου (ενδεχομένως αφαιρέστε την πρόσθετη χειρολαβή (1)) και συμπιέστε τον μέχρι να

D Υποδοχή σύσφιξης κατσαβιδόλαμας E Τσοκ με σύστημα ταχείας αλλαγής Quick F Στέλεχος συγκράτησης κατσαβιδόλαμας με

ημα ταχείας αλλαγής Quick G Γωνιακή κεφαλή βιδώματος με σύστημα ταχείας αλλαγής Quick Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κύριο κατάλογο. Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνον από ηλεκτροτεχνίτες! Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε παρακαλώ στην αντίστοιχη αντιπροσωπία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να

βάσετε στη διεύθυνση www.metabo.com. Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και εξαρτη-

Οι μπαταρίες δεν επιτρέπεται να πεταχτούν στα οικιακά απορρίμματα! Επιστρέψτε τις ελαττωματικές ή μεταχειρισμένες μπαταρίες στον αντιπρόσωπο της Metabo! Μην πετάτε τις μπαταρίες στ

8. Συντήρηση, καθαρισμός

9. Συμβουλές και τεχνάσματα

12. Προστασία περιβάλλοντοςΕΛΛΗΝΙΚΑel

Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρίµµατα! Σύμφωνα µε την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το

Πριν την απόσυρση εκφορτίστε την μπαταρία στο ηλεκτρικό εργαλείο. Ασφαλίστε τις επαφές από τυχόν βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκόλλητη ταινία). Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο. U=Τάση της μπαταρίας

=Αριθμός στροφών χωρίς φορτίο Ροπή σύσφιξης σε περίπτωση βιδώματος:

=Μαλακό βίδωμα (ξύλο)

=Σκληρό βίδωμα (μέταλλο)

=Ρυθμιζόμενη ροπή σύσφιξης Μέγιστη διάμετρος τρυπανιού:

2 max =Σε μαλακό ξύλο

s=Μέγιστος αριθμός κρούσεων m=Βάρος (με τη μικρότερη μπαταρία) G=Σπείρωμα άξονα

max =Άνοιγμα τσοκ Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60745. Συνεχές ρεύμα Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές). Τιμές εκπομπής Αυτές οι τιμές καθιστούν δυνατή την εκτί- μηση των εκπομπών του ηλεκτρικού εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών εργα- λείων. Ανάλογα με τις συνθήκες εργασίας, τη

ταση του ηλεκτρικού εργαλείου ή των εξαρ- τημάτων εργασίας μπορεί το πραγματικό φορτίο να είναι υψηλότερο ή χαμηλότερο. Για την εκτί- μηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρού φορτίου. Με βάση τις αντί- στοιχες προσαρμοσμένες τιμές εκτίμησης καθο- ρίστε μέτρα προστασίας για το χρήστη, π.χ. οργα- νωτικά μέτρ

Συνολική τι μή κραδασμών (διανυσματικό άθροισμα τριών κατευθύνσεων) υπολογισμένη σύμφωνα με το πρότυπο EN 60745:

h, ID =Τιμή εκπομπής κραδασμών (τρύπημα με κρούση σε μπετόν)

h, D =Τιμή εκπομπής κραδασμών (τρύπημα σε

h, S =Τιμή εκπομπής κραδασμών (βίδωμα χωρίς κρούση)

h, ... =Ανασφάλεια (ταλάντωση) Τυπικές ηχητικές στάθμες, αξιολόγηση Α

=Στάθμη ηχητικής πίεσης

= Στάθμη ηχητικής ισχύος

= Ανασφάλεια Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A). Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)!
