KÄYTTÖOHJE SB 18 LT Mobile METABO

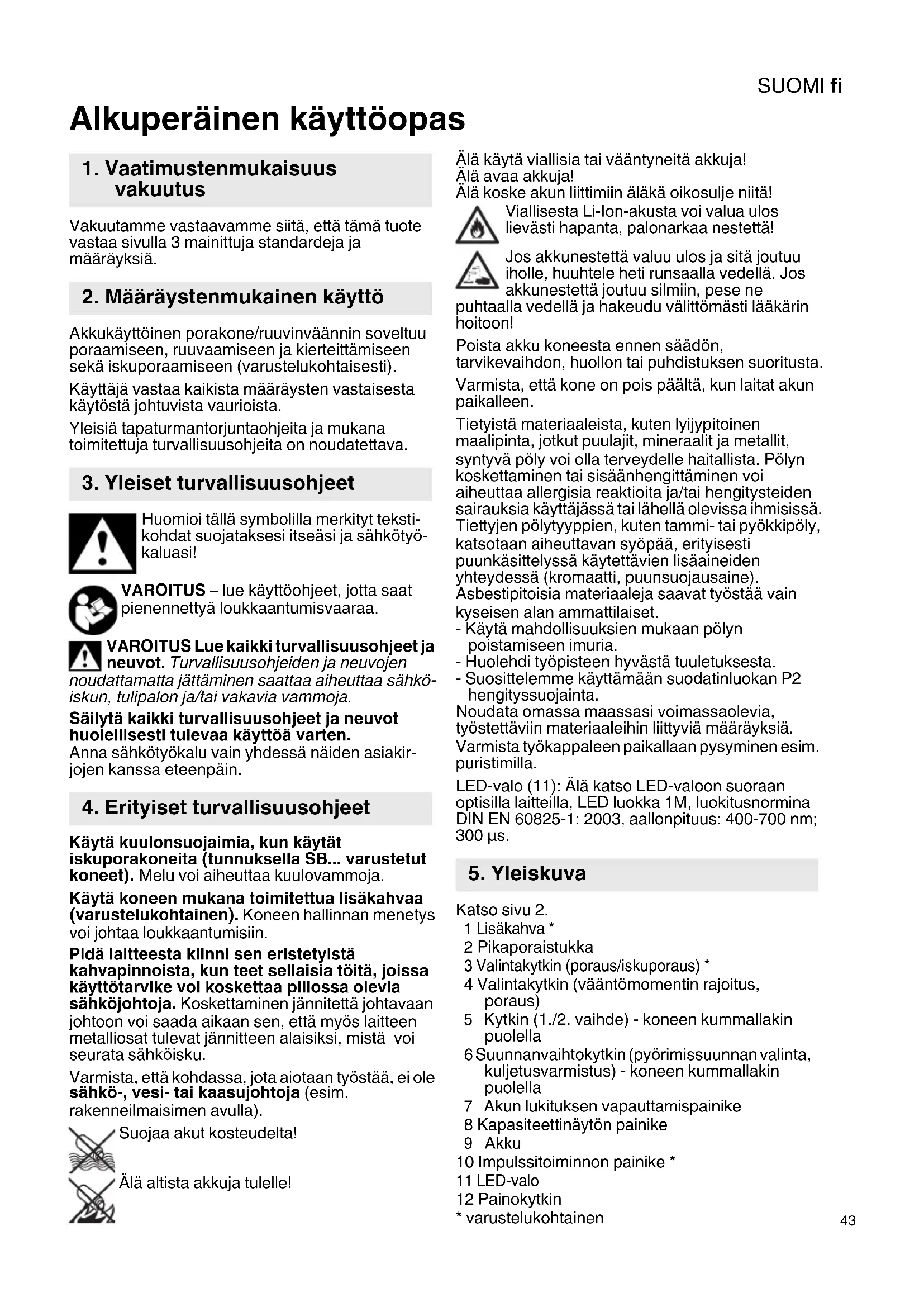

Alkuperäinen käyttöopas Vakuutamme vastaavamme siitä, että tämä tuote vastaa sivulla 3 mainittuja standardeja ja määräyksiä. Akkukäyttöinen porakone/ruuvinväännin soveltuu poraamiseen, ruuvaamiseen ja kierteittämiseen sekä iskuporaamiseen (varustelukohtaisesti). Käyttäjä vastaa kaikista määräysten vastaisesta käytöstä johtuvista vaurioista. Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava. Huomioi tällä symbolilla merkityt teksti- kohdat suojataksesi itseäsi ja sähkötyö- kaluasi! VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa. VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja neuvojen noudattamatta jättäminen saattaa aiheuttaa sähkö- iskun, tulipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käyttöä varten. Anna sähkötyökalu vain yhdessä näiden asiakir- jojen kanssa eteenpäin. Käytä kuulonsuojaimia, kun käytät iskuporakoneita (tunnuksella SB... varustetut koneet). Melu voi aiheuttaa kuulovammoja. Käytä koneen mukana toimitettua lisäkahvaa (varustelukohtainen). Koneen hallinnan menetys voi johtaa loukkaantumisiin. Pidä laitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Koskettaminen jännitettä johtavaan johtoon voi saada aikaan sen, että myös laitteen metalliosat tulevat jännitteen alaisiksi, mistä voi seurata sähköisku. Varmista, että kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim. rakenneilmaisimen avulla). Suojaa akut kosteudelta! Älä altista akkuja tulelle! Älä käytä viallisia tai vääntyneitä akkuja! Älä avaa akkuja! Älä koske akun liittimiin äläkä oikosulje niitä! Viallisesta Li-Ion-akusta voi valua ulos lievästi hapanta, palonarkaa nestettä! Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese ne puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Poista akku koneesta ennen säädön, tarvikevaihdon, huollon tai puhdistuksen suoritusta. Varmista, että kone on pois päältä, kun laitat akun paikalleen. Tietyistä materiaaleista, kuten lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit, syntyvä pöly voi olla terveydelle haitallista. Pölyn koskettaminen tai sisäänhengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia käyttäjässä tai lähellä olevissa ihmisissä. Tiettyjen pölytyyppien, kuten tammi- tai pyökkipöly, katsotaan aiheuttavan syöpää, erityisesti puunkäsittelyssä käytettävien lisäaineiden yhteydessä (kromaatti, puunsuojausaine). Asbestipitoisia materiaaleja saavat työstää vain kyseisen alan ammattilaiset. - Käytä mahdollisuuksien mukaan pölyn poistamiseen imuria. - Huolehdi työpisteen hyvästä tuuletuksesta. - Suosittelemme käyttämään suodatinluokan P2 hengityssuojainta. Noudata omassa maassasi voimassaolevia, työstettäviin materiaaleihin liittyviä määräyksiä. Varmista työkappaleen paikallaan pysyminen esim. puristimilla. LED-valo (11): Älä katso LED-valoon suoraan optisilla laitteilla, LED luokka 1M, luokitusnormina DIN EN 60825-1: 2003, aallonpituus: 400-700 nm; 300 µs. Katso sivu 2. 1 Lisäkahva * 2 Pikaporaistukka 3 Valintakytkin (poraus/iskuporaus) * 4 Valintakytkin (vääntömomentin rajoitus, poraus)

ytkin (1./2. vaihde) - koneen kummallakin puolella 6 Suunnanvaihtokytkin (pyörimissuunnan valinta, kuljetusvarmistus) - koneen kummallakin puolella

kun lukituksen vapauttamispainike 8 Kapasiteettinäytön painike

Akku 10 Impulssitoiminnon painike * 11 LED-valo 12 Painokytkin

1. Vaatimustenmukaisuus

2. Määräystenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeet

6.1 Lisäkahvan asennus (1)

(varustelukohtainen) Käytä turvallisuussyistä aina oheista lisäkahvaa. Avaa lukkorengas kiertämällä lisäkahvasta (1) vasemmalle. Työnnä lisäkahva koneen karankaulalle. Kiristä lisäkahva halumaasi kulmaan kunkin käyttötilanteen mukaan.

Koneen monitoiminen valvontajärjestelmä Jos kone kytkeytyy itsestään pois päältä, elektroniikka on aktivoinut itsesuojaustilan. Varoitusääni (jatkuva piippausääni) kuuluu. Se lakkaa viimeistään 30 sekunnin kuluttua tai painokytkimen (12) vapauttamisen jälkeen. Syyt ja aputoimenpiteet:

1. Akku lähes tyhjä (elektroniikka suojaa akkua

syväpurkautumisvaaralta). Jos LED-valo (8) vilkkuu, akku on lähes tyhjä. Tarvittaessa paina painiketta (8) ja tarkasta varaustila LED-valoista (8). Jos akku on lähes tyhjä, se on ladattava!

2. Koneen pitkään kestävä ylikuormittaminen

johtaa pois päältä kytkeytymiseen lämpötilan vuoksi. Anna koneen tai akun jäähtyä. Huomautus: Jos akku tuntuu erittäin lämpimältä, akun voi jäähdyttää nopeammin "AIR COOLED"-laturissaan. Huomautus: Kone jäähtyy nopeammin, jos annat sen käydä joutokäyntiä.

3. Jos virran voimakkuus kasvaa liian suureksi

(esimerkiksi jos kone on pitempään jumittuneena), kone kytkeytyy pois päältä. Kytke kone pois päältä painokytkimellä (12). Jatka sen jälkeen normaalisti työskentelyä. Vältä päästämästä konetta jumiutumaan.

Lataa akku (9) ennen käyttöä. Lataa akku uudelleen sen tehon laskiessa. Optimaalinen säilytyslämpötila on 10 ... 40 °C. Li-Ion-akku "Li-Power" on varustettu kapasiteetti- ja signaalinäytöllä (8): - Paina painiketta (8), jolloin varaustila näytetään LED-valoilla. - Jos LED-valo vilkkuu, akku on lähes tyhjä ja täytyy ladata uudelleen.

7.3 Akun irrottaminen ja kiinnittäminen

Irrottaminen: Paina akun lukituksen vapautuspainiketta (7) ja vedä akku (9) eteenpäin irti. Kiinnittäminen: Työnnä akku (9) paikalleen siten, että se lukittuu.

7.4 Pyörimissuunnan, kuljetusvarmistimen

(käynnistyksenesto) säätö Paina pyörimissuunnan valintakytkintä (6). Katso sivu 2: R = pyörimissuunta myötäpäivään valittu L = pyörimissuunta vastapäivään valittu 0 = keskiasento: kuljetusvarmistin (käynnistyksenesto) valittu

7.5 Vaihdeportaan valinta

Käännä kytkintä (5), kun moottori on pysähdyksissä! Jos kytkin (5) ei kuitenkaan suostu kääntymään vasteeseen asti, paina siinä tapauksessa painokytkintä (12) hieman sen verran, että moottori pyörii hitaasti. Tämän myötä kytkimen (5) saa käännettyä helposti vasteeseen asti. Paina kytkintä (5) (koneen vasemmalla tai oikealla puolella).

1. vaihde valittu (pieni kierrosluku), erityisen

suuri vääntömomentti)

2. vaihde valittu (suuri kierrosluku)

7.6 Vääntömomentin rajoituksen säätö

Kytke valintakytkin (4) haluamaasi asentoon. 1... = vääntömomentti valittu (työskentelyyn vääntömomentin rajoitusta käyttäen) Ohje: voit asettaa eri vääntömomentteja kulloinkin valitsemasi vaihdeportaan mukaan! 2. vaihteella 1,5 - 3,5 Nm ja 1. vaihteella 3,5 - 13 Nm. Ohje: säädetyn vääntömomentin saavuttamisen jälkeen ruuvinvääntimen kytkimestä kuuluu ratiseva ääni ja kone kytkeytyy automaattisesti pois päältä. = porausteho valittu - ei vääntömomentin rajoitusta (maks. vääntömomentin käyttöön)

7.7 Porauksen, iskuporauksen säätö

(varustelukohtainen) Kytke valintakytkin (3) haluamaasi asentoon = iskuporaus valittu Ohje: Työskentele iskuporauksen yhteydessä suurella kierrosluvulla. = iskuton poraus valittu

7.8 Impulssitoiminnon kytkeminen päälle

(varustelukohtainen) Älä työskentele impulssitoiminto kytkettynä pitkiä aikoja! (Moottori voi ylikuumentua.) Impulssitoiminnon päälle- tai poiskytkemiseksi paina painiketta (10) . Impulssitoiminnon ollessa päällä painike (10) vilkkuu.

Ohje: Jos kone on noin 5 minuuttia sammutettuna, impulssitoiminto kytkeytyy automaattisesti pois päältä, painike (10) lakkaa vilkkumasta.

7.9 Kytkeminen päälle ja pois päältä,

kierrosluvun säätö Kytkeminen päälle, kierrosluku: Paina painokytkintä (12). Kierroslukua voidaan muuttaa painokytkimestä painamalla. Kytkeminen pois päältä: Vapauta painokytkin (12). Huomautus: Ääni, joka syntyy koneen pois päältä kytkemisen yhteydessä, johtuu koneen rakenteesta (pikapysäytys) eikä se vaikuta mitenkään koneen toimintaan tai käyttöikään.

Huonosti valaistuissa kohteissa työskentelyyn. LED-valo (11) palaa, kun kone on kytketty päälle.

7.11 Pikaistukan avaaminen, kiristäminen

Poraistukan avaaminen Kierrä hylsyä (2) suuntaan "AUF, RELEASE". Poraistukan avaamisen jälkeen mahdollisesti kuuluva rätinä (toimintokohtainen) häviää kiertämällä hylsyä (2) vastasuuntaan. Käyttöterän kiinnittäminen - Avaa pikaporaistukka ja laita terä istukkaan mahdollisimman syvälle. - Kierrä hylsyä (2) suuntaan "GRIP, ZU", kunnes tuntuvaa mekaanista vastusta ei enää ole. - Huomio! Terä ei ole vielä kiristetty paikalleen! Kierrä edelleen voimakkaasti (sen täytyy silloin "napsahtaa"), kunnes edelleenkierto ei ole enää mahdollista - vasta sitten terä on kiristetty pitävästi paikalleen.

7.12 Poranistukka Quick-

pikavaihtojärjestelmällä (malleissa BS 14.4 LT Quick, BS 18 LT Quick) Irrotus: Siirrä lukitusrengasta eteenpäin (a) ja vedä poranistukka etukautta irti (b). Kiinnitys: Siirrä lukitusrengasta eteenpäin ja työnnä poranistukka vasteeseen asti porankaralle.

7.13 Poranistukan irtiruuvaaminen

(malleissa BS 14.4 LT Impuls, BS 18 LT, BS 18 LT Impuls, BS LT Partner Edition, SB 14.4 LT Impuls, SB 18 LT, SB 18 LT Impuls) - Avaa pikaporaistukka. - Kierrä ruuvi (a) irti (huomio, vasenkätinen kierre!). - Pidä karaa paikallaan kiintoavaimella (c) ja löysää pikaporaistukka (2) napauttamalla paikallaan olevaan kuusioavaimeen kevyesti kumivasaralla ja ruuvaa irti. Kiinnittämisen teet päinvastaisessa järjestyksessä. Pidä silloin tällöin konetta pikaporaistukka suoraan alaspäin suunnattuna ja kierrä hylsy kokonaan suuntaan "GRIP, ZU" ja sitten kokonaan suuntaan "AUF, RELEASE". Koneeseen kertynyt pöly varisee pois pikaporaistukasta. Poraus - Ensi sijassa 2. vaihteella (korkea kierrosluku). - Jos alat poraamaan terästä, alumiinia tai laattoja ilman pistepuikkomerkintää tai esiporausta, kytke impulssitoiminto (varustelukohtainen) päälle. - Poraa laattoja ja muita hauraita materiaaleja ilman iskua (varustelukohtainen). - Poratessasi syviä reikiä vedä pora aina välillä ulos porauksesta, jotta porattaessa syntyvä jauho ja lastut saadaan ulos reiästä. Ruuvaus - Ensi sijassa 1. vaihteella (pieni kierrosluku) ja kierrosluvun rajoituksella. - Jos ruuvaat vääntyneitä puuruuvinkantoja, kytke impulssitoiminto päälle (varustelukohtainen). - Ruuvataksesi maksimivääntömomentilla kytke impulssitoiminto päälle (varustelukohtainen). - Ruuvausta varten poraistukka voidaan irrottaa. Aseta ruuvauskärki suoraan karan kuusiokoloon. Malleissa BS 14.4 LT Quick, BS 18 LT Quick on ruuvauskärjen magneettikiinnitys. Käytä muissa koneissa ruuvauskärjen kiinnitysholkkia. (Kun koneeseen on kiinnitetty ruuvauskärjen kiinnitysholkki (lisätarvike: tilausnumero 6.31281), ruuvauskärki pysyy siinä kiinni.) Kierteitys - Öljyä kierteitysterä ohuesti. - Valitse 1. vaihde (pieni kierrosluku). - Säädä vääntömomentin rajoitus. AUF, RELEASE

8. Huolto, puhdistus

Käytä ainoastaan alkuperäisiä Metabo-lisätarvik- keita. Katso sivu 4. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Katso sivu 4. ALaturit B Kapasiteetiltaan erilaiset akut. Osta vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva. C Kiinnitysrengas kärkien säilytyspitimellä Työnnä kärkien säilytyspitimellä varustettu kiinnitysrengas etukautta koneen karankaulalle (tarvittaessa ota lisäkahva (1) pois) ja purista kokoon, kunnes rengas napsahtaa kiinni. D Ruuvauskärjen kiinnitysholkki E Poranistukka Quick-pikavaihtojärjestelmällä F Ruuvauskärjenpidin Quick- pikavaihtojärjestelmällä G Kulmaruuvausosa Quick- pikavaihtojärjestelmällä Lisätarvikkeiden täydellinen valikoima katso www.metabo.com tai pääluettelo. Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Jos Metabo-sähkötyökalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com. Varaosalistat voit imuroida osoitteesta www.metabo.com. Noudata käytöstä poistettujen koneiden, pakka- usten ja lisätarvikkeiden hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabo- kauppiaallesi! Älä heitä akkuja veteen. Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteen mukana! Loppuun käytetyt sähkötyökalut on kerättävä erikseen talteen ja ohjattava ympäristöä säästävään kierrätykseen käytettyjä sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2002/96/EY ja paikallisten lakimääräysten mukaisesti. Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun lataus sähkötyökalussa. Varmista koskettimet oikosulun estämiseksi (esimerkiksi teipillä eristämällä). Selityksiä sivulla 3 oleville tiedoille. Pidätämme oikeuden muutoksiin. U=akun jännite

=kierrosluku kuormittamattomana Kiristysmomentti ruuvauksessa:

=pehmeä ruuvausalusta (puu)

=kiristysmomentti säädettävissä Poranterän maksimihalkaisija:

2 max =pehmeään puuhun

3 max =betoniin s =maks. iskuluku m =paino (pienimmän akun kanssa) G =karan kierre

max =poraistukan halkaisija Mittausarvot ilmoitettu EN 60745 mukaan. Tasavirta Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttäolosuh- teista, sähkötyökalun kunnosta tai käyttötarvik- keesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Huomioi arvioinnissa työtauot ja vähäisemmän kuormi- tuksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaami- seen vaadittavat toimenpiteet. Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), määritetty EN 60745 mukaan:

h, ID =värähtelyarvo (iskuporaus betoniin)

h, D =värähtelyarvo (poraus metalliin)

h, S =värähtelyarvo (poraus ilman iskua)

h, ... =epävarmuus (värähtely) Tyypillinen A-painotettu äänitaso

= epävarmuus Käytössä melutaso voi ylittää 80 dB(A). Käytä kuulonsuojaimia!
