HASZNÁLATI ÚTMUTATÓ SB 18 LT Mobile METABO

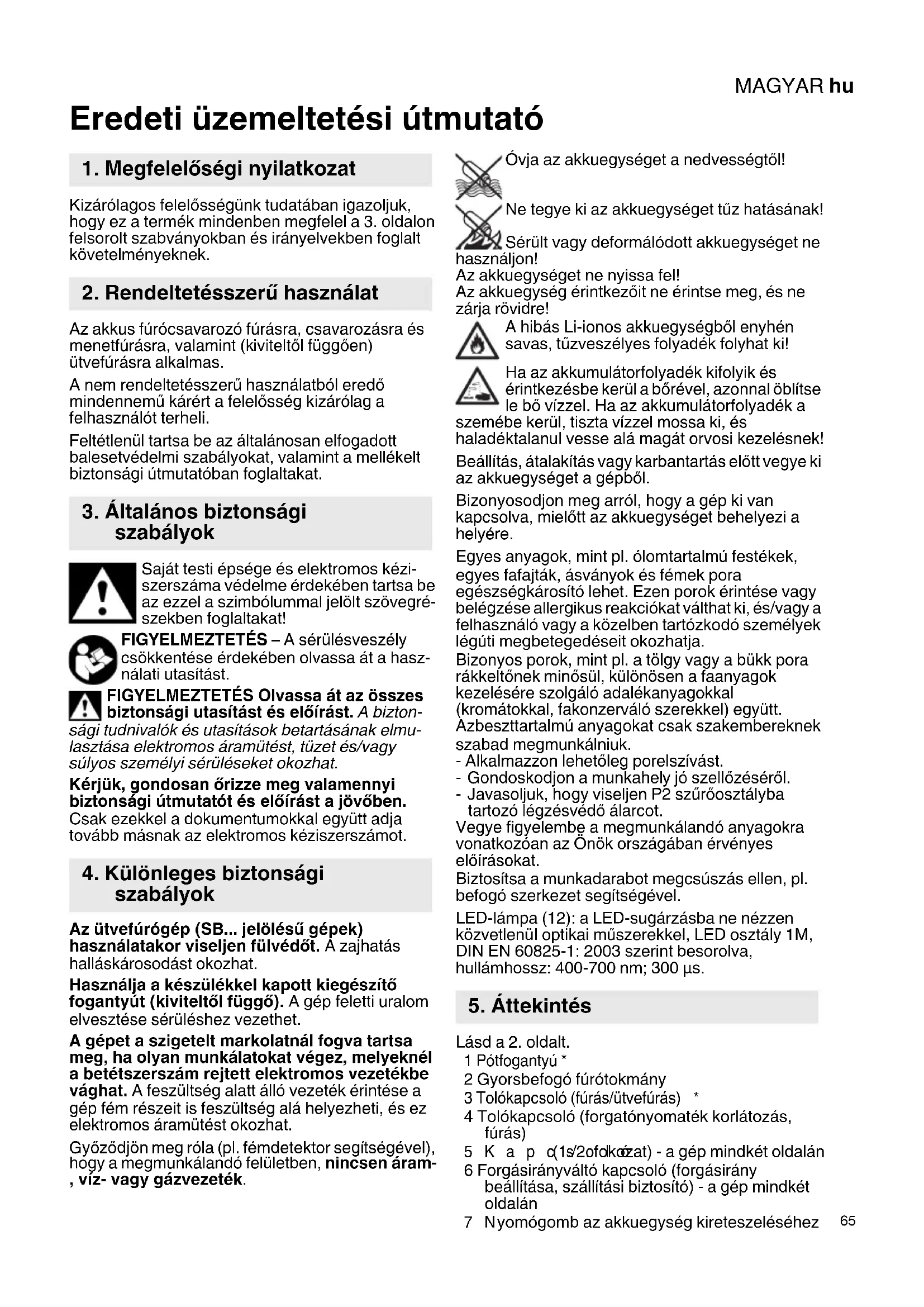

Eredeti üzemeltetési útmutató Kizárólagos felelősségünk tudatában igazoljuk, hogy ez a termék mindenben megfelel a 3. oldalon felsorolt szabványokban és irányelvekben foglalt követelményeknek. Az akkus fúrócsavarozó fúrásra, csavarozásra és menetfúrásra, valamint (kiviteltől függően) ütvefúrásra alkalmas. A nem rendeltetésszerű használatból eredő mindennemű kárért a felelősség kizárólag a felhasználót terheli. Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat. Saját testi épsége és elektromos kézi- szerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a hasz- nálati utasítást. FIGYELMEZTETÉS Olvassa át az összes biztonsági utasítást és előírást. A bizton- sági tudnivalók és utasítások betartásának elmu- lasztása elektromos áramütést, tüzet és/vagy súlyos személyi sérüléseket okozhat. Kérjük, gondosan őrizze meg valamennyi biztonsági útmutatót és előírást a jövőben. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. Az ütvefúrógép (SB... jelölésű gépek) használatakor viseljen fülvédőt. A zajhatás halláskárosodást okozhat. Használja a készülékkel kapott kiegészítő fogantyút (kiviteltől függő). A gép feletti uralom elvesztése sérüléshez vezethet. A gépet a szigetelt markolatnál fogva tartsa meg, ha olyan munkálatokat végez, melyeknél a betétszerszám rejtett elektromos vezetékbe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat. Győződjön meg róla (pl. fémdetektor segítségével), hogy a megmunkálandó felületben, nincsen áram- , víz- vagy gázvezeték. Óvja az akkuegységet a nedvességtől! Ne tegye ki az akkuegységet tűz hatásának! Sérült vagy deformálódott akkuegységet ne használjon! Az akkuegységet ne nyissa fel! Az akkuegység érintkezőit ne érin tse meg, és ne zárja rövidre! A hibás Li-ionos akkuegységből enyhén savas, tűzveszélyes folyadék folyhat ki! Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek! Beállítás, átalakítás vagy karbantartás előtt vegye ki az akkuegységet a gépből. Bizonyosodjon meg arról, hogy a gép ki van kapcsolva, mielőtt az akkuegységet behelyezi a helyére. Egyes anyagok, mint pl. ólomtartalmú festékek, egyes fafajták, ásványok és fémek pora egészségkárosító lehet. Ezen porok érintése vagy belégzése allergikus reakciókat válthat ki, és/vagy a felhasználó vagy a közelben tartózkodó személyek légúti megbetegedéseit okozhatja. Bizonyos porok, mint pl. a tölgy vagy a bükk pora rákkeltőnek minősül, különösen a faanyagok kezelésére szolgáló adalékanyagokkal (kromátokkal, fakonzerváló szerekkel) együtt. Azbeszttartalmú anyagokat csak szakembereknek szabad megmunkálniuk. - Alkalmazzon lehetőleg porelszívást. - Gondoskodjon a munkahely jó szellőzéséről. - Javasoljuk, hogy viseljen P2 szűrőosztályba tartozó légzésvédő álarcot. Vegye figyelembe a megmunkálandó anyagokra vonatkozóan az Önök országában érvényes előírásokat. Biztosítsa a munkadarabot megcsúszás ellen, pl. befogó szerkezet segítségével. LED-lámpa (12): a LED-sugárzásba ne nézzen közvetlenül optikai műszerekkel, LED osztály 1M, DIN EN 60825-1: 2003 szerint besorolva, hullámhossz: 400-700 nm; 300 µs. Lásd a 2. oldalt. 1 Pótfogantyú * 2 Gyorsbefogó fúrótokmány 3 Tolókapcsoló (fúrás/ütvefúrás)

4 Tolókapcsoló (forgatónyomaték korlátozás, fúrás) 5Kapcsoló (1./2. fokozat) - a gép mindkét oldalán 6 Forgásirányváltó kapcsoló (forgásirány beállítása, szállítási biztosító) - a gép mindkét oldalán

yomógomb az akkuegység kireteszeléséhez

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

5. ÁttekintésMAGYARhu

8 A kapacitáskijelző nyomógombja 9 Kapacitás- és figyelmeztető kijelző

Akkuegység 11 Az impulzus funkció gombja * 12 LED-lámpa 13 Kapcsolóbillentyű

6.1 A pótfogantyú (1) szerelése

(kiviteltől függő) Biztonsági okokból mindig használja a géppel szállított kiegészítő fogantyút. A kiegészítő fogantyú (1) balra forgatásával nyissa ki a szorítógyűrűt. Helyezze fel a kiegészítő fogantyút a gép rögzítőnyakára. A feladatnak megfelelő szögben húzza meg erősen a kiegészítő fogantyút.

A gép többfunkciós felügyeleti rendszere Ha a gép önműködően kikapcsol, akkor az elektronika aktiválta az önvédő üzemmódot. Egy figyelmeztető jelzés (állandó csipogó hang) hallható. Ez max. 30 másodperc múlva, vagy a kapcsolóbillentyű (13) elengedése után abbamarad. Okok és elhárítás:

1. Az akkuegység majdnem lemerült (Az

elektronika védi az akkuegységet a mélylemerülés okozta károkkal szemben). Ha valamelyik LED (9) villog, akkor az akkuegység majdnem lemerült. Esetleg nyomja meg a (8) gombot és ellenőrizze a töltési állapotot a LED-ekkel (9). Ha az akkuegység majdnem lemerült, akkor azt ismét fel kell tölteni!

2. A gép hosszan tartó túlterhelése hőmérséklet-

kikapcsoláshoz vezet. Hagyja kihűlni a gépet vagy az akkuegységet. Megjegyzés: Ha az akkuegység nagyon meleg, akkor a lehűtés gyorsabban lehetséges az „AIR COOLED“ léghűtéses töltőberendezéssel. Megjegyzés: A gép gyorsabban lehűl, ha üresjáratban járatja.

3. Túl nagy áramerősségnél (amilyen pl. egy

hosszabb ideig tartó elakadásnál fellép) a gép kikapcsol. A gépet a kapcsolóbillentyűvel (13) ki kell kapcsolni. Azután a szokásos módon lehet tovább dolgozni. Kerülje el a további elakadást.

Az akkuegységet (10) használat előtt fel kell tölteni. Az akkuegységet teljesítménycsökkenéskor töltse fel újra. Optimális tárolási hőmérséklet: 10°C és 40°C között. Az Li-Power lítium-ionos akkuegységek rendelkeznek kapacitás- és figyelmeztető kijelzővel: (9) - Nyomja meg a (8) gombot, és a töltési szintet kijelzik a LED-ek. - Ha valamelyik LED villog, akkor az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni.

7.3 Az akkuegység kivétele, behelyezése

Kivétel: Nyomja meg az akkuegység-kireteszelő gombot (7) és az akkuegységet (10) előrefelé húzza ki. Behelyezés: Az akkuegységet (10) tolja fel bekattanásig.

7.4 Forgásirány, szállítás céljára szolgáló

biztosító (bekapcsolásgátló) beállítása Működtesse a forgásirányváltó kapcsolót (6). Lásd a 2. oldalt. R = jobbra forgás L = balra forgás 0 = középállás: a szállítási biztosító (bekapcsolásgátló) bekapcsolva

7.5 Hajtóműfokozat megválasztása

A kapcsolót (5) álló motornál működtesse! Amennyiben a kapcsolót (5) nem lehet ütközésig elforgatni, akkor kissé nyomja be a kapcsolóbillentyűt (13), hogy a motor lassan forogjon. Ezáltal a kapcsoló (5) könnyen elforgatható ütközésig. Működtesse a kapcsolót (5) (a gépen balra vagy jobbra).

1. fokozat beállítva (alacsony fordulatszám),

különösen nagy forgatónyomaték)

2. fokozat beállítva (nagy fordulatszám)

7.6 A forgatónyomaték korlátozás beállítása

Működtesse a tolókapcsolót (4). 1... = forgatónyomaték beállítva (forgatónyomaték korlátozással történő munkavégzéshez) Megjegyzés: A választott sebességfokozatnak megfelelően különféle forgatónyomatékok állíthatók be! A 2. fokozatban 1,5-től 3,5 Nm-ig és az 1. fokozatban 3,5-től 13 Nm-ig. Megjegyzés: A beállított forgatónyomaték elérése után a tengelykapcsoló kattogó hangot hallat és a gép kikapcsol. = fúrási fokozat beállítva - nincs forgatónyomaték korlátozás (a max. forgatónyomatékhoz)

7.7 A fúrás, ütvefúrás beállítása

(kiviteltől függő) Működtesse a tolókapcsolót (3).

7. HasználatMAGYAR hu

= Ütvefúrás beállítva Megjegyzés: ütvefúrásnál nagy fordulatszámmal dolgozzon. = Ütvefúrás nélküli fúrás beállítva

7.8 Az impulzus funkció bekapcsolása

(kiviteltől függő) Ne dolgozzon sokáig a bekapcsolt impulzusfunkcióval! (A motor túlmelegedhet.) Az impulzus funkció be- vagy kikapcsolásához nyomja meg a (11) gombot. Ha az impulzus funkció be van kapcsolva, a (11)gomb villog. Megjegyzés: Ha a gép kb. 5 percre ki van kapcsolva, az impulzus funkció önműködően kikapcsol, a (11) gomb villogása kialszik.

7.9 Be- és kikapcsolás, fordulatszám

beállítása Bekapcsolás, fordulatszám: Nyomja meg a kapcsolóbillentyűt (13). A fordulatszámot a kapcsológombon a gomb benyomásával módosíthatja. Kikapcsolás: engedje el a kapcsolóbillentyűt (13). Információ: a gép kikapcsolásakor (a gyorsleállító miatt) fellépő zaj konstrukciós sajátosság, és a gép működésére és élettartamára nincs hatással.

Rosszul megvilágított helyeken történő munkavégzéshez. A LED-lámpa (12) bekapcsolt gép esetén világít.

7.11 Gyorsbefogó fúrótokmány nyitása,

megszorítása A fúrótokmány kinyitása Fordítsa el a hüvelyt (2) az „AUF, RELEASE“ irányba. A fúrótokmány kinyitása után esetleg hallható (a működés okozta) kerepelő hang megszűnik, ha visszafelé forgatja a hüvelyt. (2) A szerszám befogása - Nyissa ki a gyorsbefogó fúrótokmányt és helyezze be a szerszámot olyan mélyen, amennyire lehetséges. - Forgassa el a hüvelyt (2) a "GRIP, ZU" (ZÁR) irányba addig, amíg legyőzi az érzékelhető mechanikai ellenállást. - Figyelem! A fúrószerszám még nincs befogva! Az erőteljes forgatást addig folytassa (ezalatt "kattanásokat" kell hallania ), amíg a forgatás nem folytatható tovább - a szerszám csak ekkor van biztonságosan befogva.

7.12 Fúrótokmány Quick gyorscserélő

rendszerrel (a BS 14.4 LT Quick, BS 18 LT Quick esetében) Leszerelés: tolja előre a reteszelőgyűrűt (a) és húzza le előre a fúrótokmányt (b). Felszerelés: tolja előre a reteszelőgyűrűt és tolja fel ütközésig a fúrótokmányt a fúrótengelyre.

7.13 A fúrótokmány lecsavarása

(a BS 14.4 LT Impuls, BS 18 LT, BS 18 LT Impu ls, BS LT Partner Edition, SB14.4LTImpuls, SB 18 LT, SB18LT Impuls) - Nyissa ki a gyorsbefogó fúrótokmányt. - Csavarja ki az (a) csavart (vigyázat: balmenet!). - Az orsót fogja meg a (c) villáskulccsal és a gyorsbefogó-fúrótokmányt (2) egy befogott hatlapú dugókulcsra gumikalapáccsal mért enyhe ütéssel oldja és csavarozza le. A felcsavarozás értelemszerűen fordított sorrendben történik. Esetenként tartsa a gépet a gyorsbefogó fúrótokmánnyal lefelé és csavarja a hüvelyt teljesen a „GRIP, ZU“ irányba, majd teljesen az „AUF, RELEASE“ irányba. Az összegyűlt por kihullik a gyorsbefogó fúrótokmányból. Fúrás -Elsősorban a 2. sebességfokozatban (magas fordulatszámon). - Acél, alumínium vagy csempe pontozó nélküli előfúrásához kapcsolja be az impulzus funkciót (kiviteltől függően). - Csempe és más rideg anyagok ütés nélküli fúrása (kiviteltől függő). - Ha mélyre kell fúrnia, időről-időre húzza ki a fúrót a furatból, hogy eltávolítsa a fúrási port vagy a forgácsot. AUF, RELEASE

8. Karbantartás, tisztítás

9. Néhány jó tanács és gyakorlati

Csavarozás - Kiváltképpen 1. fokozatban (alacsony fordulatszám) és forgatónyomaték korlátozással. - Deformált csavarfejjel fába történő csavarozáshoz kapcsolja be az impulzus funkciót (kiviteltől függő). - Kapcsolja be az impulzus funkciót, ha csavarozásnál a legnagyobb forgatónyomatékra van szükség (kiviteltől függő). - Csavarbehajtáshoz a fúrótokmányt le lehet venni. Helyezze be a csavarozó-bitet közvetlenül a csavarorsó imbuszába. A BS 14.4 LT Quick és BS 18 LT Quick esetében a csavarozófej mágnesesen rögzül. Más gépeknél bit-szorítóhüvelyt kell használni. (A felhelyezett bit-szorítóhüvely (tartozék, rendelési száma: 6.31281) megtartja a csavarhúzó-bitet. ) Menetfúrás - Olajozza meg kissé a menetfúrót. - Válassza az 1. fokozatot (alacsony fordulatszám). - Állítsa be a forgatónyomaték korlátozást. Csak eredeti Metabo tartozékokat használjon. Lásd a 4. oldalt. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. AAkkutöltő BKülönböző kapacitású akkuegységek. Csak olyan akkuegységet vásároljon, amelynek feszültsége megfelelő az elektromos kéziszerszám számára. CSzorítógyűrű bittartóval A szorítógyűrűt tolja fel elölről a gép befogónyakára (adott esetben a pótfogantyút (1) távolítsa el) és nyomja össze bekattanásig. DBitbefogó E Fúrótokmány Quick gyorscserélő rendszerrel F Betéttartó Quick gyorscserélő rendszerrel G Szögcsavarozó előtét Quick gyorscserélő rendszerrel A teljes tartozékprogramhoz lásd: www.metabo.com vagy a főkatalógust. Elektromos kéziszerszámot csak villamos szakember javíthat! A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com oldalon találja. A pótalkatrészek listája letölthető a www.metabo.com oldalról. Kövesse a helyi előírásokat a régi gépek, csomago- lások és tartozékok környezetbarát ártalmatlanítá- sával és újrahasznosításával kapcsolatban. Az akkuegységet ne dobja a háztartási szemétbe! Juttassa vissza a sérült vagy elhasználódott akku- egységet a Metabo kereskedőknek!

akkuegységet ne dobja vízbe! Csak EU-tagországok esetében: elektromos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2002/96/EK irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszámokat szelek- tíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. Működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. U =Az akkuegység feszültsége

=Üresjárati fordulatszám Meghúzási nyomaték csavarozás során:

=puha csavarozási eset (fa)

=kemény csavarozási eset (fém)

=meghúzási nyomaték beállítható Max. fúrószár-átmérő:

3 max =betonban s=max. ütésszám m =súly (a legkisebb akkuegységgel) G =tengelymenet

max =fúrótokmány befogási átmérő A mérési eredményeket az EN 60745 szabvány szerint határoztuk meg. Egyenáram A fenti adatoknak tűrése van (a mindenkor érvényben levő szabványoknak megfelelően). Kibocsátási értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összeha- sonlítását. Az alkalmazási feltételektől, az elekt- romos szerszám állapotától vagy a használt betét- szerszámoktól függően a tényleges környezeti terhelés nagyobbra vagy kisebbre is adódhat. A becsléshez vegye figyelembe a munkaszüneteket és az alacsonyabb környezeti terheléssel járó fázi- sokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. Eredő rezgés (a három különböző irányú rezgés vektoriális összege) meghatározása az EN 60745 szabvány szerint:

h, ID =Rezgés-kibocsátási érték (ütvefúrás betonba)

h, D =Rezgéskibocsátási érték (fúrás fémbe)

12. Környezetvédelem

13. Műszaki adatokMAGYAR hu

h, S =Rezgéskibocsátási érték (csavarozás ütés nélkül)

h, ... =Bizonytalanság (rezgés) Jellemző A-osztályú zajszint

=hangteljesítményszint

= bizonytalanság Munka közben a zajszint túllépheti a 80 dB(A)-t. Hordjon zajtompító fülvédőt!РУССКИЙru
